背景
在小程序开发的时候，遇到一个需要展示词云的模块。

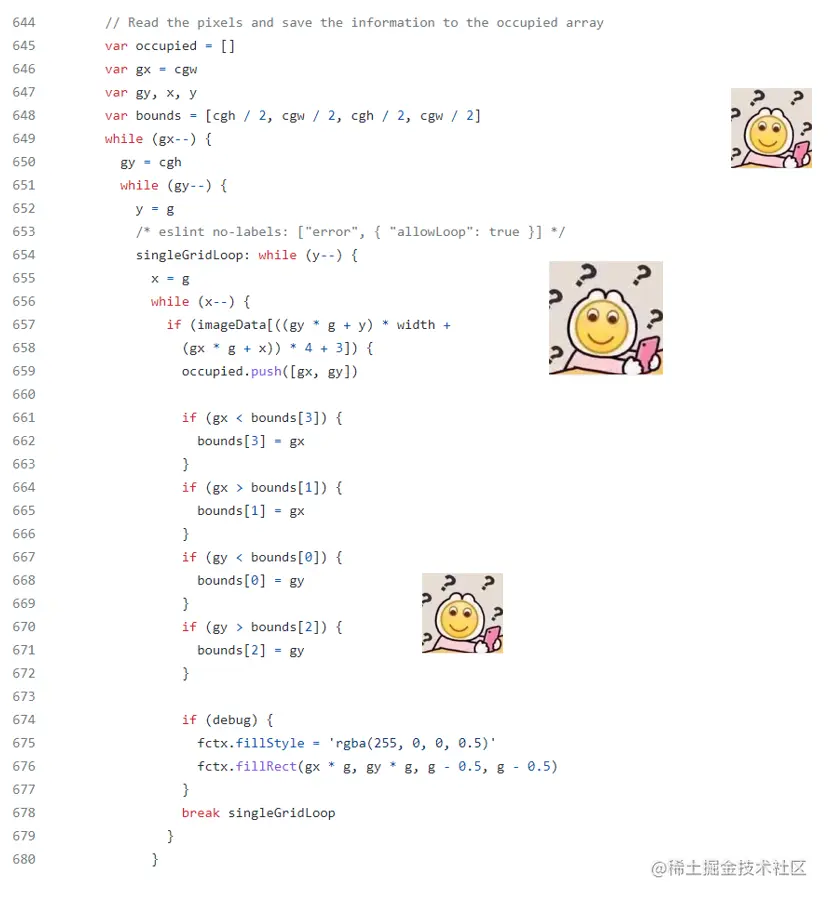

第一反应是去 npm 搜一下有没有对应的库可以用，echarts-wordcloud 、wordcloud2 都可以实现想要的效果，但是小程序毕竟容量有限，而且我们只想实现的词云功能又比较简单，为了仅仅一个模块的功能引入一整个npm包，显得有些杀鸡用牛刀，于是第一时间扒下 wordcloud2 源码，瞅瞅是怎么实现的，能不能搞个差不多的于是：
这四层while循环，看的我是一脸懵逼... 既然我们实现的并非复杂的词云，为什么不能自己搞一个呢
于是网上找了找资料，自己一点点探索实现了一个简单的词云功能，并且在功能实现的基础上又对其进行了优化。
布局
对于词云而言，最重要的就是布局，而我们想要的布局是：
- 以中心为起始点，逐渐以环形向外围扩展，文字由大到小从中间到外围权重逐渐递减，形成一个椭圆形的效果。
这么讲可能一脸懵，但是换个方式表述，也就是将文字按照 权重/大小 的方式按照顺序排序，那么这种顺序是什么呢。
蚊香！
高端的算法，灵感往往来源朴素的生活，蚊香完美符合我们需要的布局，而且提到蚊香，我们就可以通过阿基米德螺线进行绘制，这样只需要将排序好的文字一个个放到对应的位置，便可呈现出词云的效果。

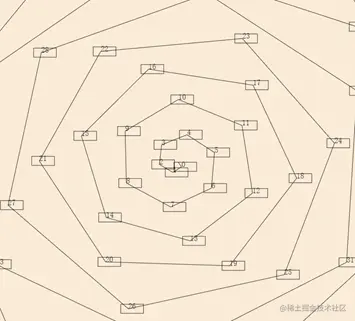

首先利用 阿基米德螺线方程 算出每个点的坐标位置，然后在整个 canvas 画布上调整步长和螺距绘制出坐标点，且如果超出画布大小时 break 。最终将每个坐标点进行返回，之后在每个坐标处绘制文字，让文字呈螺线的方向依次排布。
/** 阿基米德螺线, 用于初始化位置函数, 调用后返回一个获取位置的函数
* @param {*} size 画布大小, [width, height]
* @param {*} { step = 0.1, b = 1, a = 0 } 步长(弧度), 螺距, 起始点距中心的距离
* @returns
*/
export const archimedeanSpiral = (size, tmp = { step = 0.1, b = 1, a = 0 }) => {
const e = size[0] / size[1]; // 根据画布长宽比例进行对应缩放
// 参数t为当前弧度值
return function (t) {
return [e * (a + b * (t *= step)) * Math.cos(t), (a + b * t) * Math.sin(t)];
};
};
利用方程计算每个词汇的坐标并依次在canvas渲染出来。
/**
* 计算所有螺线点
* @param {*} size 画布大小
*/
export const getAllPoints = (size) => {
const getPosition = archimedeanSpiral(size);
const points = [];
let maxDelta = Math.sqrt(size[0] * size[0] + size[1] * size[1]), // 最大半径（勾股定理）
t = 1, // 阿基米德弧度
dxdy,
dx, // x坐标
dy, // y坐标
x,
y;
// 通过每次增加的步长固定为1，实际步长为 step * 1，来获取下一个放置点
do {
dxdy = getPosition(t);
dx = dxdy[0];
dy = dxdy[1];
x = dx + size[0] / 2;
y = dy + size[1] / 2;
t++;
if (Math.min(Math.abs(dx), Math.abs(dy)) >= maxDelta) break; // (dx, dy)距离中心超过maxDelta，跳出螺旋返回false
points.push({ dx, dy, x, y });
} while (true);
return points;
};
碰撞

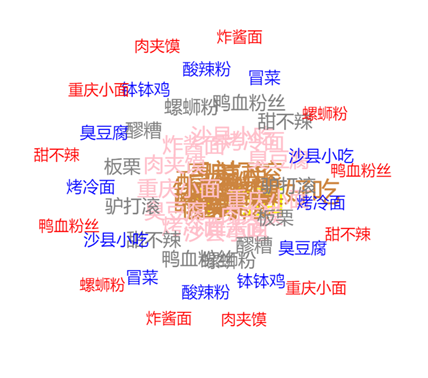

布局似乎是成功了，但是当我们放入文字之后，另一个问题就出现了，由于没有考虑文字碰撞的问题，越是中心的文字越会叠在一起。
碰撞，顾名思义，就是两个物体碰撞在了一起，眼睛是可以直观的观察到碰撞的发生。但对于前端实现，如何让 JavaScript 代码理解两个独立的“物体”（DOM）碰撞在一起呢。这就涉及到碰撞检测（或者叫边界检测）的问题了，好在此处我们默认将每个词汇都看作是一个个长方体，只需要简单的计算就可以解决。

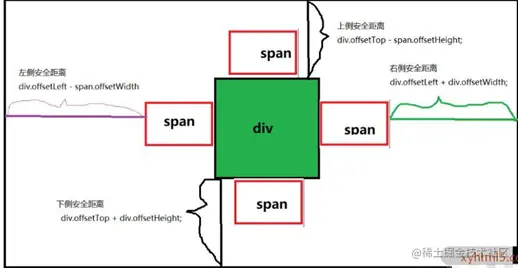

对于两个文字是否碰撞，有如下的判断条件：
所以应该在每个词汇进行绘制的时候进行如下检测：
/**
*
* @param {*} obj 绘制的词汇1
* @param {*} obj2 绘制的词汇2
*/
const hitTest = (obj = {}, obj2 = {}) => {
var objW = obj._width; // 宽度
var objH = obj._height; // 高度
var objL = obj.x; //x 坐标
var objT = obj.y; //y 坐标
var obj2W = obj2._width;
var obj2H = obj2._height;
var obj2L = obj2.x;
var obj2T = obj2.y;
// true 没碰上
// false 碰上了
return (
objL + objW < obj2L ||
objT + objH < obj2T ||
objL > obj2L + obj2W ||
objT > obj2T + obj2H
);
};
并且除了文字碰撞之外，还有边缘碰壁的情况也要考虑在内。
/**
*
* @param {*} point 绘制的文字坐标信息
* @param {*} size 画布尺寸
*/
export const outLineTest = (point, size) => {
return (
Number(point.x) + Number(point._width) > size[0] ||
Number(point.y) + Number(point._height) > size[1]
);
};
每当绘制一个词汇时，都需要将待绘制词汇与之前排布完成的词汇依次进行碰撞检测，为什么要依次检测呢，只检测上一次绘制的词汇不行吗？这是不行的，因为词汇的字数是不可控的，有可能词汇超长，与上一个文字没有重叠但是与其他文字有重叠。
如果在如上的检测中存在碰撞，则继续用螺线上已绘制坐标的下一个待绘制的坐标点继续检测，如果该坐标放置文字时，依然会与排布好的文字发生碰撞的话，就继续寻找下一个坐标，直到检测通过，确定好当前的坐标，将待绘制的词汇渲染到该坐标位置。
- 顺着螺线的路径进行排布，依次放置每一个词汇
相当于一种简单的 指针算法
/**
*
* @param {*} ctx canvas 对象
* @param {*} hasDrawText 已经布局好的词汇
* @param {*} points 螺线的所有坐标信息
* @param {*} baseData 所有词汇的绘制坐标信息
* @param {*} i 索引
* @param {*} isArea 是否绘制边框
*/
export default function handleItem(ctx, hasDrawText, points, baseData, i, isArea) {
let point = baseData[i];
ctx.fillStyle = point.color;
ctx.font = point.fontSize + "px Arial";
point._width = ctx.measureText(point.text).width;
ctx.beginPath();
if (hasDrawText.length) {
let s = i;
while (
!hasDrawText.every( // 碰撞检测 边缘检测
one => hitTest(point, one) && !outLineTest(point, size)
)
) {
point = { ...point, ...points[s] };
s++; // 索引自增寻找可以通过检测的坐标
}
} else {
point.x = point.x - point._width / 2;
point.y = point.y - point._height / 2;
}
hasDrawText.push(point);
// /*渲染文字*/
ctx.fillText(point.text, point.x, point.y + point._height);
}

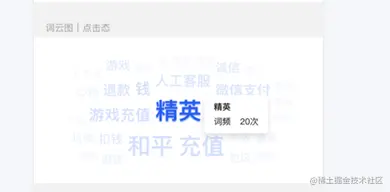

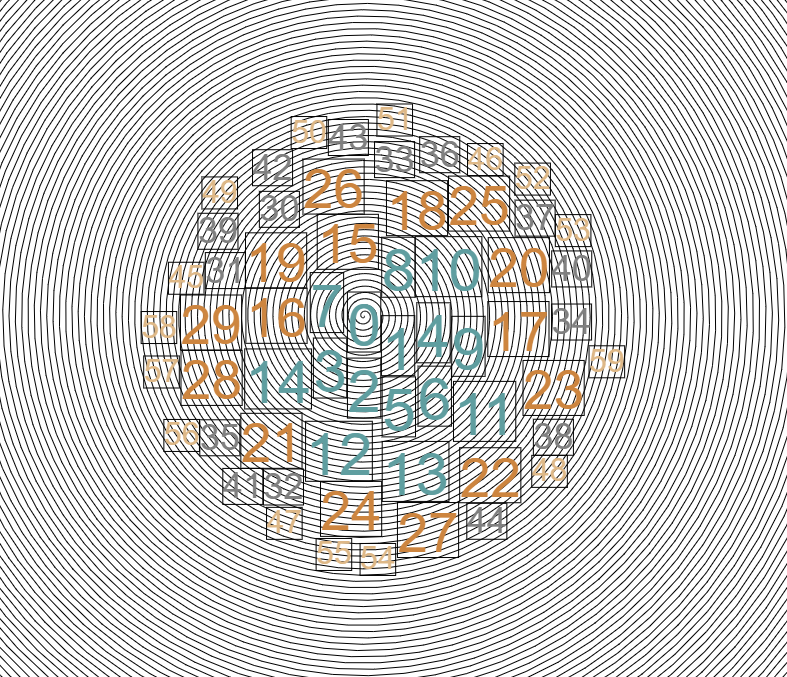

在解决了布局和碰撞两个大问题之后，我们的需求已经做的差不多了，虽然是小程序的需求，这里我们可以用pc模拟演示一下
schedule

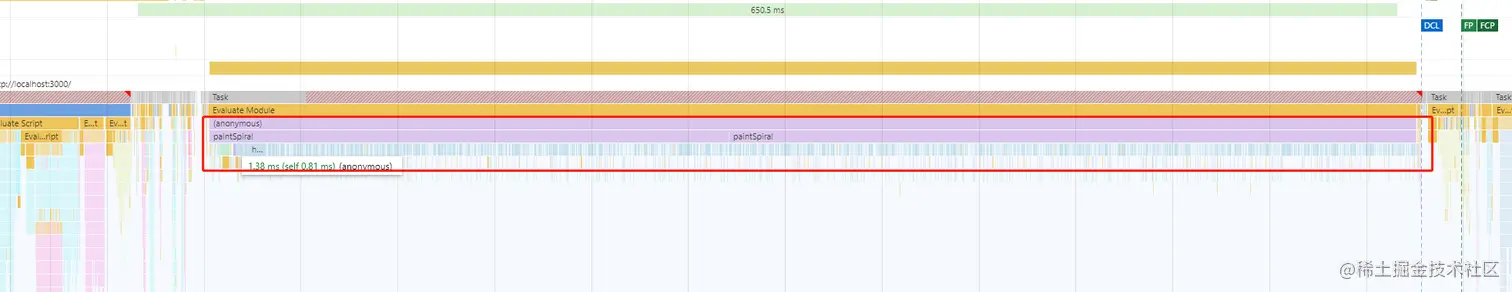

代码的结果如上，但是有个问题，在渲染整个词云的时候，我们需要将每个坐标依次找到、渲染，尤其是在找的时候，我们需要对每次准备绘制的词汇与之前所有的词汇进行碰撞检测，这一点很耗时，当我们的词汇足够多的时候，这个查找时间也会成倍增长，如下是渲染100个词汇的火焰图，调用栈一直被 handleItem 占据，页面会出现白屏、卡顿的情况
这时候就需要引入异步分片来解决
说到异步分片就不得不提 react schedule ，react 就是模拟出浏览器 requestIdleCallback 将任务切割成无数小任务，抢空闲时期的空闲时间分片执行
react 团队没有直接利用 requestIdleCallback 是因为这个 requestIdleCallback 在各个版本的浏览器兼容性较差，其次，requestIdleCallback 并不是每一帧都会执行，它只会在浏览器空闲时间的时候进行执行，而这个 空闲时间 是不稳定的，如果浏览器一直处于繁忙状态，导致接受的回调一直无法执行，我们虽然可以利用 requestIdleCallback 的第二个参数 timeout ,但是如果是因为timeout回调才得以执行的话，其实用户就有可能会感觉到明显卡顿了

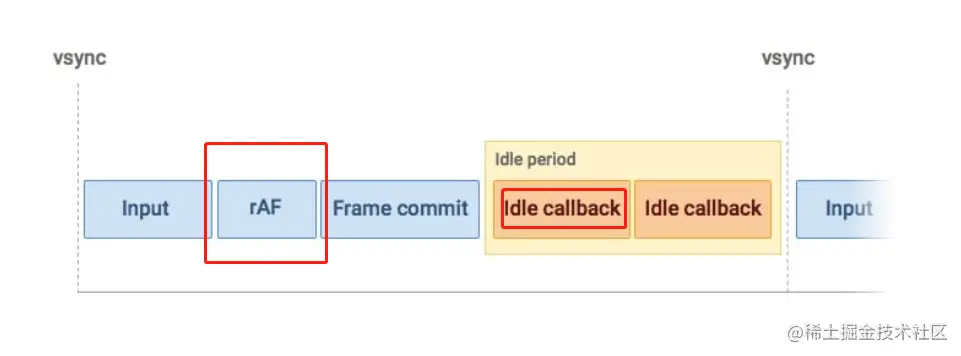

说到requestIdleCallback，此处就不得不谈谈 requestIdleCallback 和 requestFrameAnimation 的区别。
在使用 requestFrameAnimation 的时候利用 requestFrameAnimation 的触发时机（下次重绘之前调用），通常是做动画处理，每一帧对一个样式修改，属于高优先级任务，而 requestIdleCallback 是用来处理低优先级，一般会把任务push到一个 taskQueue 浏览器有空闲时间的时候，才会调用，所以 requestIdleCallback 调用的次数不多，但一次 requestIdleCallback 会完成很多任务
在 web 通信有两种方式，一种是跨文档通信，也就是我们熟知的 window.postMessage ，常被用于与 iframe 之间的通信，一种是通道通信也就是 MessageChannel。
在早期，react 团队采用的是 requestAnimationFrame 和postMessage 来模拟实现的 requestidlecallback ，但是为了提高性能和电池寿命，因此在大多数浏览器里，当 requestAnimationFrame 运行在后台标签页或者隐藏的 <iframe> 里时，requestAnimationFrame 会被暂停调用以提升性能和电池寿命。并且它的调用时机是在渲染之前，但这个时机不稳定，所以这个api也是不稳定的。
在 v16.2.0 之后，react 团队采用的是 MessageChannel 的方式进行调用，React 把更新操作做成了一个个任务，塞进了 taskQueue，也就是任务列表，如果直接遍历执行这个任务列表，纯同步操作，执行期间，浏览器无法响应动画或者用户的输入，于是借助 MessageChannel ，依然是遍历执行任务，但当每个任务执行完，就会判断过了多久，如果没有过默认的切片时间（5ms），那就再执行一个任务，如果过了，那就调用 postMessage，让出线程，等浏览器处理完动画或者用户输入，就会执行 onmessage 推入的任务，接着遍历执行任务列表。
改进
说了这么多，那么怎么用react更新的特性改进我们的代码呢
我们可设计一个利用 MessageChannel 调度任务的函数，可以将每次循环检测碰撞绘制词汇的执行函数即 handleItem 打断，并且将返回的结果通过 Promise 进行包装，而且如果渲染的时间过长，还可以中止渲染
并且在对词云处理时，还可以通过 调度函数 返回的 abort 方法将渲染终止，使词云的绘制更加灵活
/**
* 调度函数
* @param {*} handle 进行检测碰撞并绘制的函数
*/
export default handle => {
const exec = [];
return {
add(task) {
exec.push(task); // 接收task
},
run() {
const RUNTIME = 16;
const { port1, port2 } = new MessageChannel();
let isAbort = false;
const promise = new Promise((resolve, reject) => {
const runner = () => {
const prevTime = performance.now();
do {
if (isAbort) { // 打断调度任务并返回
return reject(exec);
}
if (!exec.length) { // 任务处理完成
return resolve(exec);
}
const task = exec.shift();
handle(...task);
} while (performance.now() - prevTime < RUNTIME);
port2.postMessage(""); // 放到下一次调度执行
};
port1.onmessage = function () {
runner(); // 执行调度任务
};
port2.postMessage(""); // 触发任务调度
});
promise.abort = () => {
isAbort = true;
};
return promise;
},
};
};

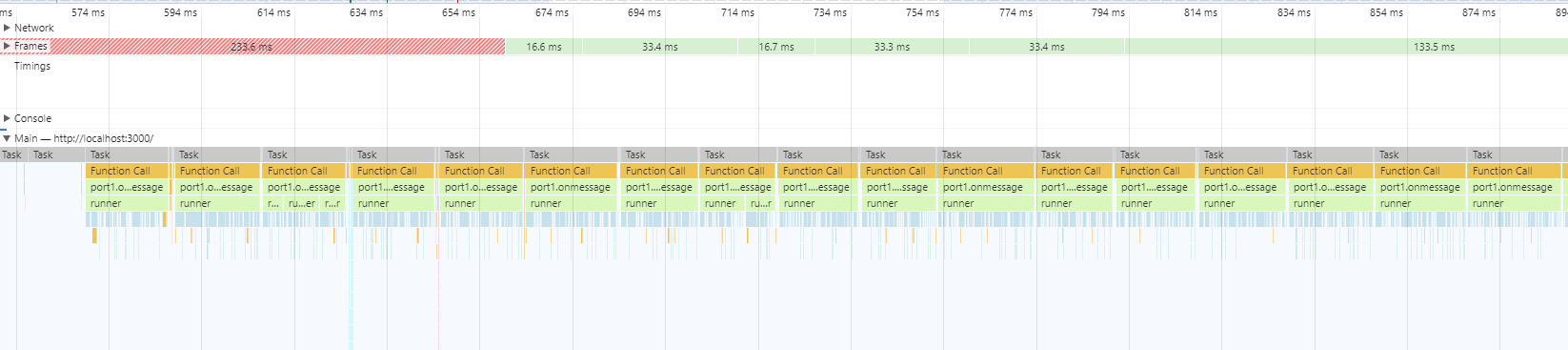

此时再看我们的火焰图，每次执行的 handleItem 被打断在 MessageChannel 中，一旦超过既定时间就会让出主线程，在下一个 MessageChannel 继续执行，就很完美
总结
React schedule 出来很久了，也有很多文章介绍，但在业务中真正能用到的地方很少。实现一个异步调度器很容易，也没什么技术难点，但如果能助力到业务需求上，它的好处则不言而喻，即优化了用户体验，又夯实了自身技术一举两得。
