一、前言

本章学习seata（1.5.0） saga模式原理。

saga模式的介绍见论文和官网，笔者就不班门弄斧了，复制粘贴也没什么意思，讲的还不如人家清楚。

saga模式在网上有很多文章，偏向于理论，但是工业级的实现较少，幸好能看到seata对于saga模式的实现。

本文按照笔者的思路将seata saga模式拆解，主要是为其他看源码的朋友提供个思路，没耐心的读者可以直接跳过看总结能理解个大概。

二、使用案例

本小节基于github.com/seata/seata…的案例，移植到springboot中。

需要注意的是，之前无论是tcc模式还是at模式，参与全局事务的每个分支事务所在服务，都需要引入seata依赖并进行相应的代码修改。

而使用saga模式，只需要TM服务进行修改，比如之前案例中的business-service。

本次案例就使用business-service作为TM，开启全局事务，所以只需要对business-service进行改造，实现扣减库存+扣减积分，针对于扣减库存和扣减积分都提供了相应的回滚方法。

1、DDL

1）状态机描述

CREATE TABLE IF NOT EXISTS `business_seata_state_machine_def`
(
    `id`               VARCHAR(32)  NOT NULL COMMENT 'id',
    `name`             VARCHAR(128) NOT NULL COMMENT 'name',
    `tenant_id`        VARCHAR(32)  NOT NULL COMMENT 'tenant id',
    `app_name`         VARCHAR(32)  NOT NULL COMMENT 'application name',
    `type`             VARCHAR(20)  COMMENT 'state language type',
    `comment_`         VARCHAR(255) COMMENT 'comment',
    `ver`              VARCHAR(16)  NOT NULL COMMENT 'version',
    `gmt_create`       DATETIME(3)  NOT NULL COMMENT 'create time',
    `status`           VARCHAR(2)   NOT NULL COMMENT 'status(AC:active|IN:inactive)',
    `content`          TEXT COMMENT 'content',
    `recover_strategy` VARCHAR(16) COMMENT 'transaction recover strategy(compensate|retry)',
    PRIMARY KEY (`id`)
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4;

2）状态机实例

每开启一个saga事务，business_seata_state_machine_inst就会多一条数据，代表状态机实例，注意business_key和tenant_id构成的唯一约束。

CREATE TABLE IF NOT EXISTS `business_seata_state_machine_inst`
(
    `id`                  VARCHAR(128)            NOT NULL COMMENT 'id',
    `machine_id`          VARCHAR(32)             NOT NULL COMMENT 'state machine definition id',
    `tenant_id`           VARCHAR(32)             NOT NULL COMMENT 'tenant id',
    `parent_id`           VARCHAR(128) COMMENT 'parent id',
    `gmt_started`         DATETIME(3)             NOT NULL COMMENT 'start time',
    `business_key`        VARCHAR(48) COMMENT 'business key',
    `start_params`        TEXT COMMENT 'start parameters',
    `gmt_end`             DATETIME(3) COMMENT 'end time',
    `excep`               BLOB COMMENT 'exception',
    `end_params`          TEXT COMMENT 'end parameters',
    `status`              VARCHAR(2) COMMENT 'status(SU succeed|FA failed|UN unknown|SK skipped|RU running)',
    `compensation_status` VARCHAR(2) COMMENT 'compensation status(SU succeed|FA failed|UN unknown|SK skipped|RU running)',
    `is_running`          TINYINT(1) COMMENT 'is running(0 no|1 yes)',
    `gmt_updated`         DATETIME(3) NOT NULL,
    PRIMARY KEY (`id`),
    UNIQUE KEY `unikey_buz_tenant` (`business_key`, `tenant_id`)
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4;

3）状态机实例状态

每个saga事务会经历多个状态，每个状态对应business_seata_state_inst一条数据。

CREATE TABLE IF NOT EXISTS `business_seata_state_inst`
(
    `id`                       VARCHAR(48)  NOT NULL COMMENT 'id',
    `machine_inst_id`          VARCHAR(128) NOT NULL COMMENT 'state machine instance id',
    `name`                     VARCHAR(128) NOT NULL COMMENT 'state name',
    `type`                     VARCHAR(20)  COMMENT 'state type',
    `service_name`             VARCHAR(128) COMMENT 'service name',
    `service_method`           VARCHAR(128) COMMENT 'method name',
    `service_type`             VARCHAR(16) COMMENT 'service type',
    `business_key`             VARCHAR(48) COMMENT 'business key',
    `state_id_compensated_for` VARCHAR(50) COMMENT 'state compensated for',
    `state_id_retried_for`     VARCHAR(50) COMMENT 'state retried for',
    `gmt_started`              DATETIME(3)  NOT NULL COMMENT 'start time',
    `is_for_update`            TINYINT(1) COMMENT 'is service for update',
    `input_params`             TEXT COMMENT 'input parameters',
    `output_params`            TEXT COMMENT 'output parameters',
    `status`                   VARCHAR(2)   NOT NULL COMMENT 'status(SU succeed|FA failed|UN unknown|SK skipped|RU running)',
    `excep`                    BLOB COMMENT 'exception',
    `gmt_updated`              DATETIME(3) COMMENT 'update time',
    `gmt_end`                  DATETIME(3) COMMENT 'end time',
    PRIMARY KEY (`id`, `machine_inst_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

2、编写状态机描述json文件

这个描述文件比较复杂，难以理解，通过后续的源码分析，具体看一下其中每个参数的含义，对整体事务流转会产生什么影响。

{
  "Name": "reduceInventoryAndBalance", // 状态机名称
  "Comment": "reduce inventory then reduce balance in a transaction",
  "StartState": "ReduceInventory", // 从哪个状态开始
  "Version": "0.0.1",
  "States": { // 状态map，key是状态名称，value是状态描述
    "ReduceInventory": { // 扣减库存服务
      "Type": "ServiceTask", // 类型
      "ServiceName": "inventoryAction", // beanName
      "ServiceMethod": "reduce", // 方法名
      "CompensateState": "CompensateReduceInventory", // 补偿状态
      "Next": "ChoiceState", // 下一个状态
      "Input": [ // 参数列表
        "$.[businessKey]",
        "$.[count]"
      ],
      "Output": { // 出参
        "reduceInventoryResult": "$.#root"
      },
      "Status": { // 执行状态 SU-成功、FA-失败、UN-未知
        "#root == true": "SU",
        "#root == false": "FA",
        "$Exception{java.lang.Throwable}": "UN"
      }
    },
    "ChoiceState": { // 可以通过根据不同条件，路由到不同的状态
      "Type": "Choice",
      "Choices": [
        {
          "Expression": "[reduceInventoryResult] == true",
          "Next": "ReduceBalance" // 如果扣减库存成功，路由到扣减积分
        }
      ],
      "Default": "Fail"
    },
    "ReduceBalance": { // 扣减积分服务
      "Type": "ServiceTask",
      "ServiceName": "balanceAction", // beanName
      "ServiceMethod": "reduce", // 方法名
      "CompensateState": "CompensateReduceBalance", // 补偿状态
      "Input": [ // 入参列表
        "$.[businessKey]",
        "$.[amount]",
        {
          "throwException": "$.[mockReduceBalanceFail]"
        }
      ],
      "Output": { // 出参
        "compensateReduceBalanceResult": "$.#root"
      },
      "Status": { // 执行状态 SU-成功、FA-失败、UN-未知
        "#root == true": "SU",
        "#root == false": "FA",
        "$Exception{java.lang.Throwable}": "UN"
      },
      "Catch": [ // 自定义异常处理
        {
          "Exceptions": [
            "java.lang.Throwable"
          ],
          "Next": "CompensationTrigger" // 发生任何异常，进入CompensationTrigger
        }
      ],
      "Next": "Succeed"
    },
    "CompensateReduceInventory": { // 扣减库存回滚服务
      "Type": "ServiceTask",
      "ServiceName": "inventoryAction",
      "ServiceMethod": "compensateReduce",
      "Input": [
        "$.[businessKey]"
      ]
    },
    "CompensateReduceBalance": { // 扣减积分回滚服务
      "Type": "ServiceTask",
      "ServiceName": "balanceAction",
      "ServiceMethod": "compensateReduce",
      "Input": [
        "$.[businessKey]"
      ]
    },
    "CompensationTrigger": {
      "Type": "CompensationTrigger", // 反向补偿
      "Next": "Fail" // 补偿完成后的状态
    },
    "Succeed": {
      "Type": "Succeed"
    },
    "Fail": {
      "Type": "Fail",
      "ErrorCode": "PURCHASE_FAILED",
      "Message": "purchase failed"
    }
  }
}

3、application.properties

seata.saga.enabled=true：开启saga模式的自动配置（SeataSagaAutoConfiguration）；

seata.saga.state-machine.table-prefix：设置saga相关表前缀，默认是seata_；

seata.saga.state-machine.resources：设置状态机描述文件扫描路径，默认是classpath*:seata/saga/statelang/**/*.json；

seata.enabled=true
seata.tx-service-group=business-service
seata.service.vgroup-mapping.business-service=default
## Seata注册中心使用file
seata.registry.type=file
seata.service.grouplist.default=127.0.0.1:8091
## saga
seata.saga.enabled=true
seata.saga.state-machine.table-prefix=business_seata_
seata.saga.state-machine.resources=classpath:/seata/saga/*.json

4、业务代码

1）dubbo

@Configuration
public class DubboConfiguration {
	// 库存服务
    @Bean
    public ReferenceBean<InventoryAction> inventoryAction() {
        ReferenceBean<InventoryAction> bean = new ReferenceBean<>();
        bean.setInterface(InventoryAction.class);
        return bean;
    }
	// 积分服务
    @Bean
    public ReferenceBean<BalanceAction> balanceAction() {
        ReferenceBean<BalanceAction> bean = new ReferenceBean<>();
        bean.setInterface(BalanceAction.class);
        return bean;
    }
}

public interface InventoryAction {

    boolean reduce(String businessKey, int count);

    boolean compensateReduce(String businessKey);
}

public interface BalanceAction {

    boolean reduce(String businessKey, BigDecimal amount, Map<String, Object> params);

    boolean compensateReduce(String businessKey, Map<String, Object> params);
}

2）入口

@RestController
public class SagaController {

	// saga自动配置状态机引擎，用于执行saga事务
    @Autowired
    private StateMachineEngine stateMachineEngine;

    @GetMapping(value = "/seata/saga/commit", produces = "application/json")
    public String commit() {
        transactionCommittedDemo(stateMachineEngine);
        return "ok";
    }
    private static void transactionCommittedDemo(StateMachineEngine stateMachineEngine) {
    	// 参数列表
        Map<String, Object> startParams = new HashMap<>(3);
        // 业务唯一键，比如订单号
        String businessKey = String.valueOf(System.currentTimeMillis());
        startParams.put("businessKey", businessKey);
        startParams.put("count", 10);
        startParams.put("amount", new BigDecimal("100"));
        // 执行状态机引擎
        // 参数1：状态机名称
        // 参数2：tenantId多租户支持，数据隔离
        // 参数3：businessKey 业务唯一键
        // 参数4：参数列表，用于json描述文件中Input使用
        StateMachineInstance inst = stateMachineEngine.startWithBusinessKey("reduceInventoryAndBalance", null, businessKey, startParams);
        Assert.isTrue(ExecutionStatus.SU.equals(inst.getStatus()), "saga transaction execute failed. XID: " + inst.getId());
        System.out.println("saga transaction commit succeed. XID: " + inst.getId());
    }
}

三、从自动配置入手

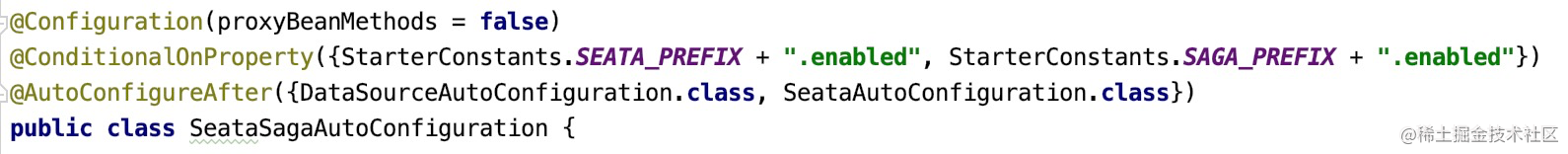

SeataSagaAutoConfiguration注册了saga模式需要的所有bean，默认情况下需要设置seata.saga.enabled=true才能开启。

1、StateMachineConfig

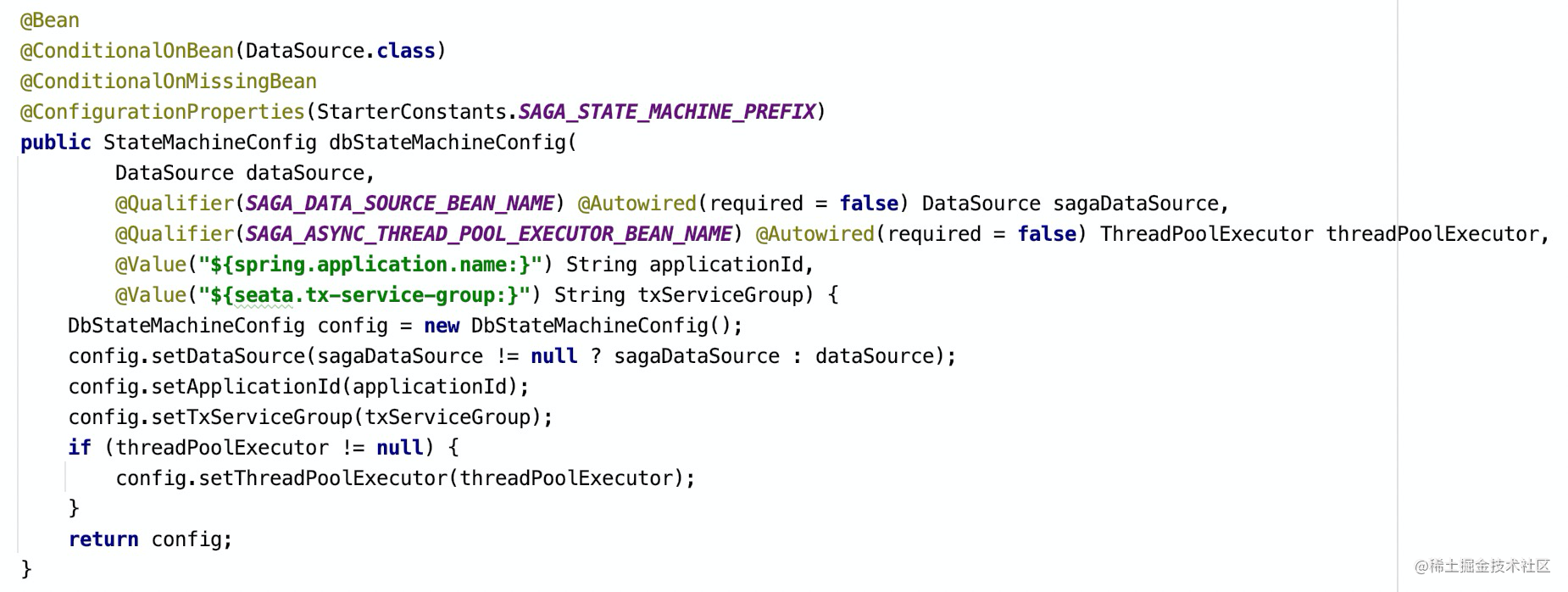

StateMachineConfig主要管理状态机引擎的所有配置，实现类是DbStateMachineConfig。

接入springboot后，通过ConfigurationProperties注入seata.saga.state-machine配置。

1）关于datasource：saga使用的datasource可以和业务datasource分开，需要用户自己定义seataSagaDataSource名称的datasource；这也与at模式和tcc模式不太一样，建议最好还是分开，避免saga与业务相互影响（比如业务连接池爆了导致saga也无法正常执行）；

2）异步saga事务：需要用户开启seata.saga.state-machine.enable-async=true，默认注入seataSagaAsyncThreadPoolExecutor；

2、StateMachineEngine

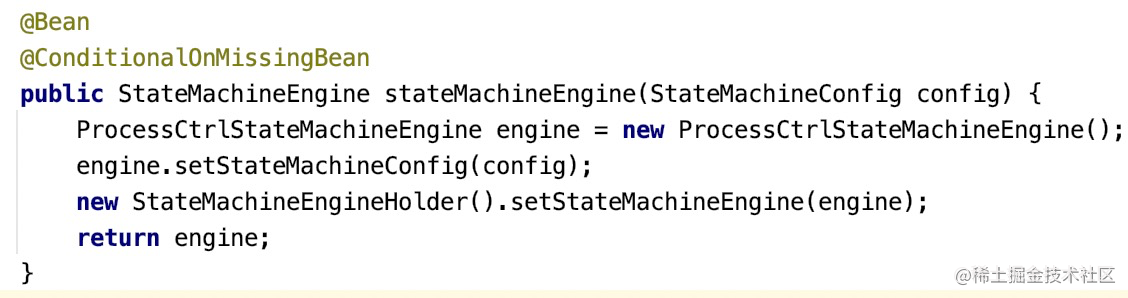

StateMachineEngine是暴露给用户的api入口，依赖StateMachineConfig配置信息，实现类是ProcessCtrlStateMachineEngine。

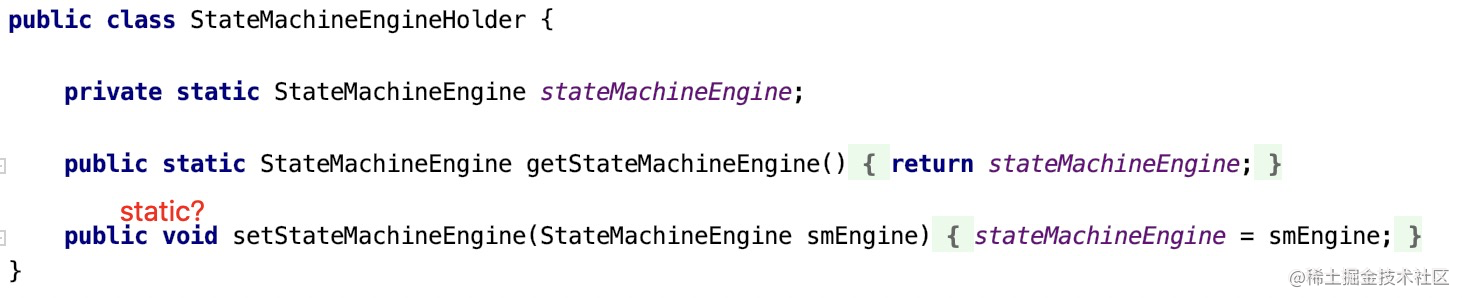

StateMachineEngineHolder提供静态方法给框架内部随时获取StateMachineEngine实例，不知道为什么这里setStateMachineEngine方法不做成静态的，比较奇怪。

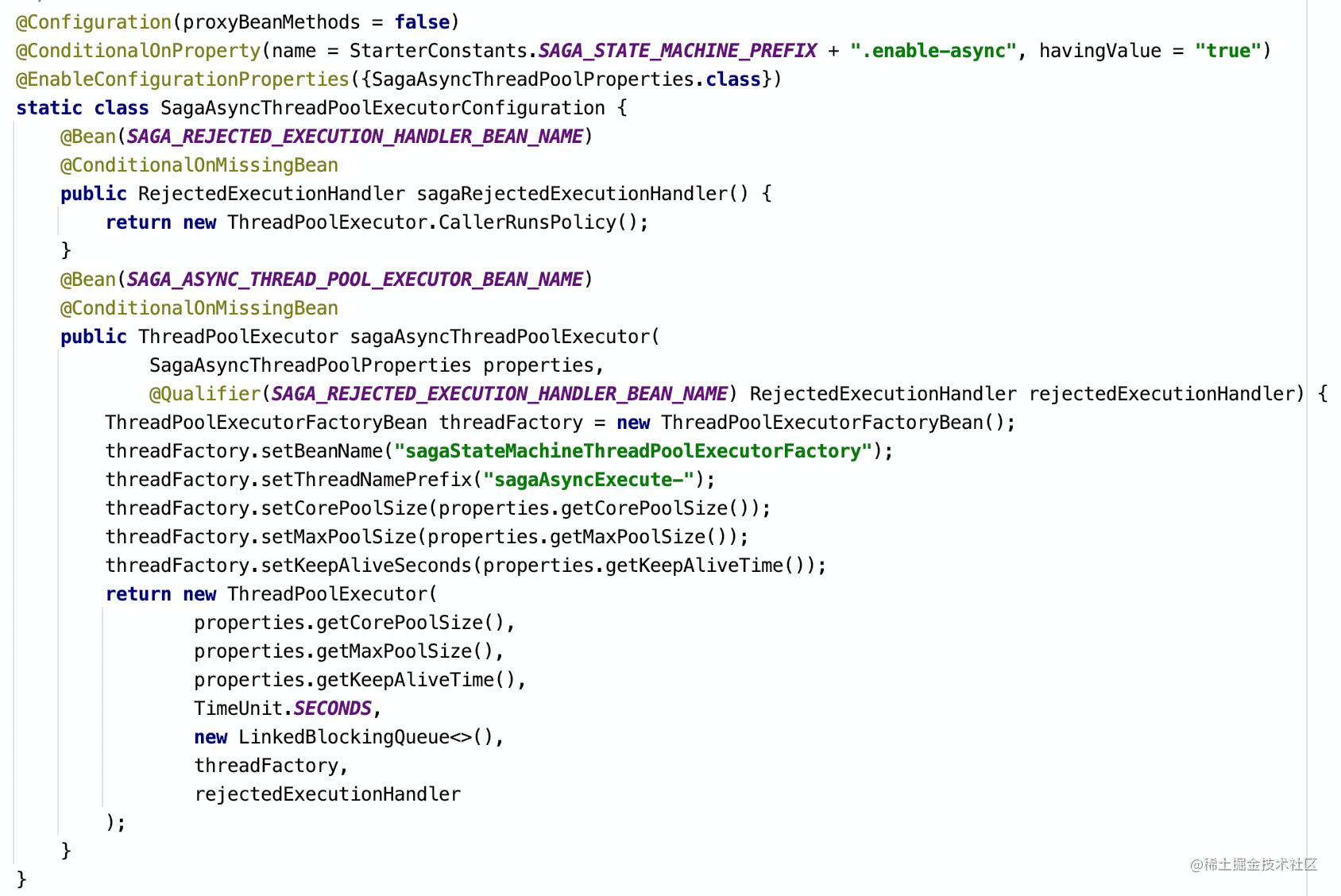

3、异步支持

注意，在1.5.0版本中，开启异步支持会报错，原因是SagaAsyncThreadPoolProperties会重复注册（ComponentScan+EnableConfigurationProperties），导致ioc容器中存在两个SagaAsyncThreadPoolProperties类型bean，sagaAsyncThreadPoolExecutor方法注入失败。

可能到1.6.0才能修复（github.com/seata/seata…）。

如果非要用，自己创建同名bean（sagaAsyncThreadPoolExecutor）覆盖即可。

四、客户端初始化

seata将组件的初始化工作基本都放在了bean的afterPropertiesSet初始化阶段，在这个阶段期望了解下面几个问题：

1）json状态机描述文件和seata_state_machine_def表的关系

2）状态机模型是怎样的

3）什么会被作为Resource向TC注册（at模式datasource、tcc模式TwoPhaseBusinessAction、saga模式呢）

1、DbStateMachineConfig

由于StateMachineEngine依赖StateMachineConfig，我们先看StateMachineConfig的初始化。

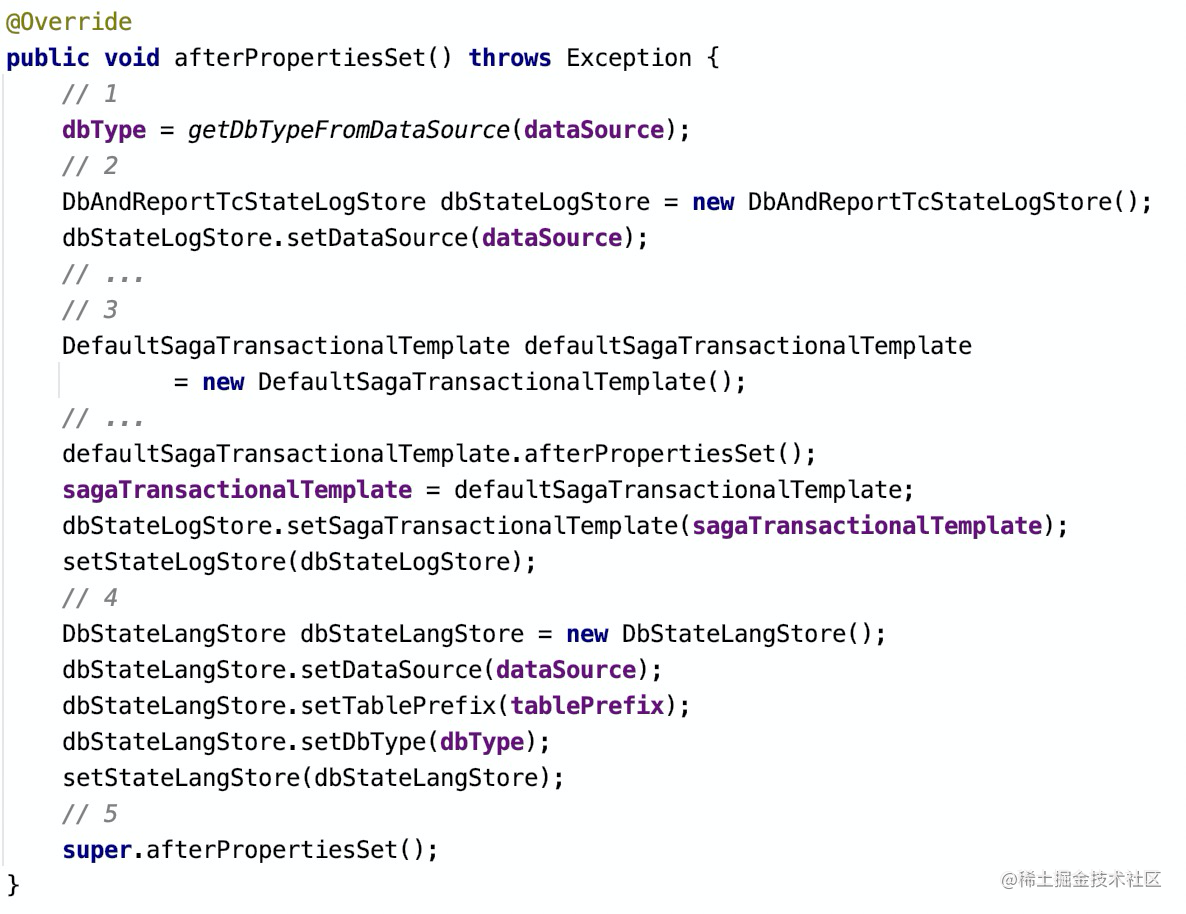

DbStateMachineConfig初始化拆分为5个关键步骤：

1）获取db类型，底层根据connection.getMetaData().getDatabaseProductName()获取，这里是MySQL；

2）创建StateLogStore，注入StateMachineConfig，目前也仅有db实现类DbAndReportTcStateLogStore。

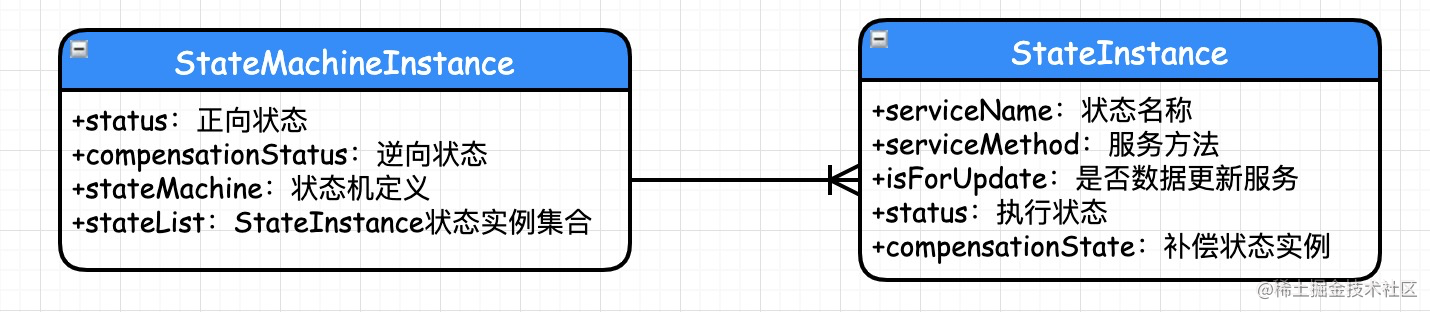

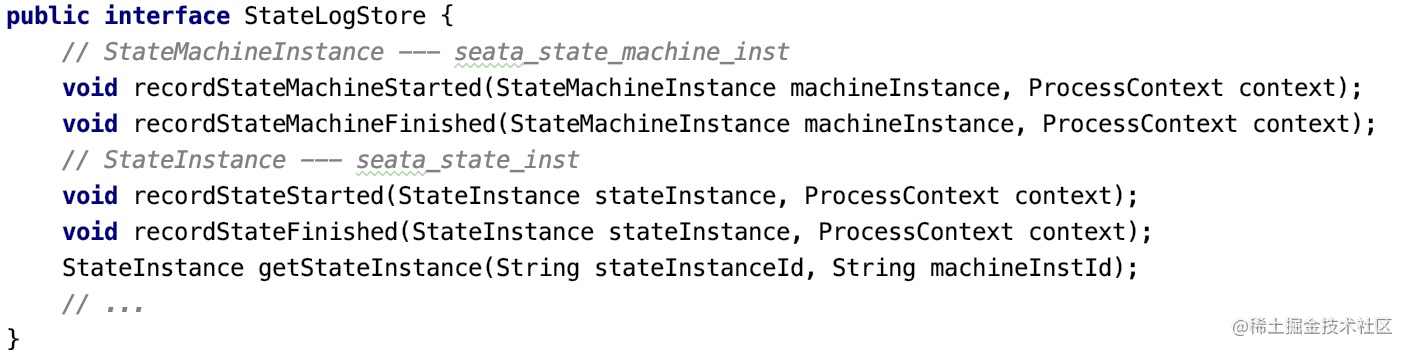

这个StateLogStore负责运状态机实例的存储，对于db存储来说，就是seata_state_machine_inst状态机实例表（StateMachineInstance）、seata_state_inst状态机实例状态表（StateInstance）。

3）创建SagaTransactionalTemplate，注入StateLogStore

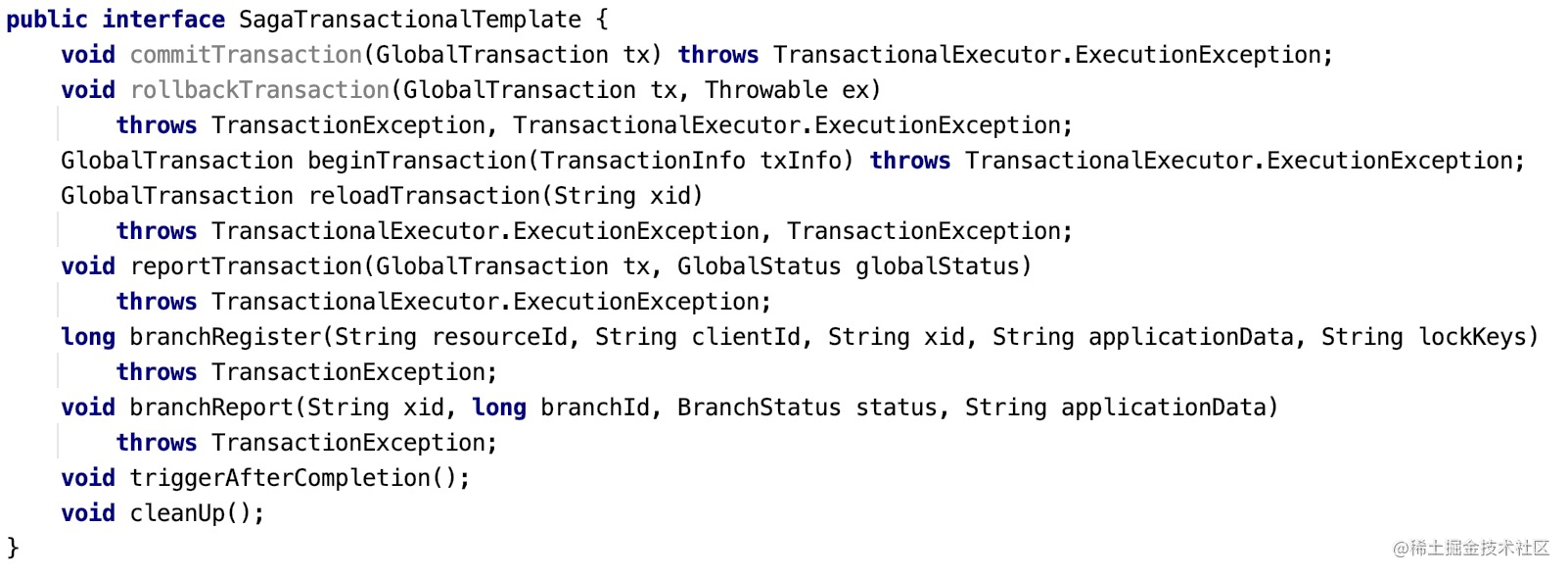

SagaTransactionalTemplate和GlobalTransactional注解驱动的全局事务模板TransactionalTemplate的功能非常相似，主要是管理全局事务的开始、提交、回滚。

主要区别在于，SagaTransactionalTemplate还包含了RM能力，比如branchRegister分支事务注册。

所以可以认为SagaTransactionalTemplate接口包含saga事务中TM和RM角色的所有能力。

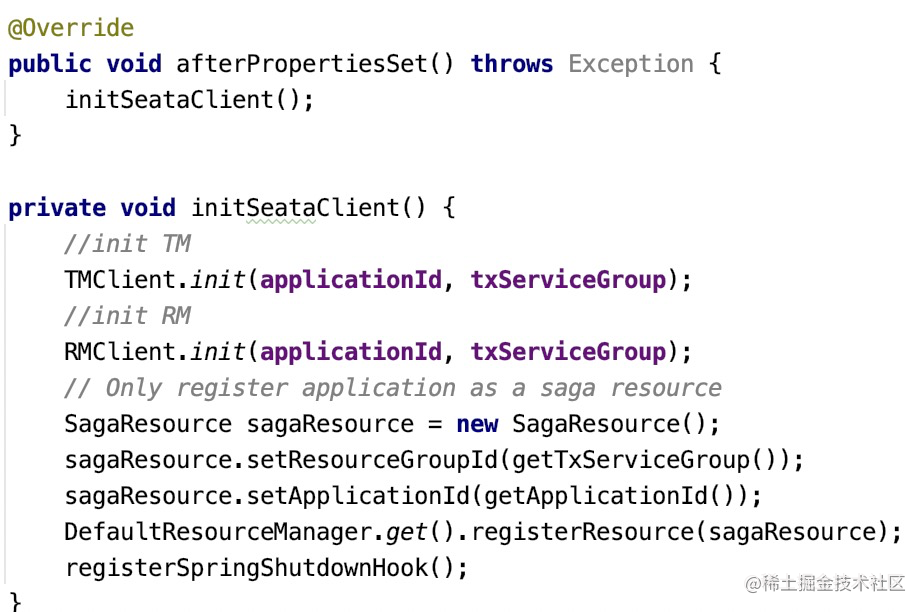

这里我们需要关注一下DefaultSagaTransactionalTemplate的初始化操作。

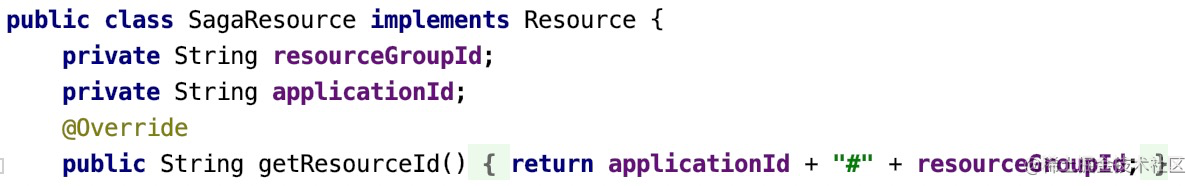

除了常规的初始化TM和RM客户端以外，SagaResource被作为资源注册到TC，applicationId+txServiceGroup作为资源id，即在saga模式下一个应用是一个Resource。（AT模式下是DataSource、TCC模式下是TwoPhaseBusinessAction）

4）创建StateLangStore，注入StateMachineConfig

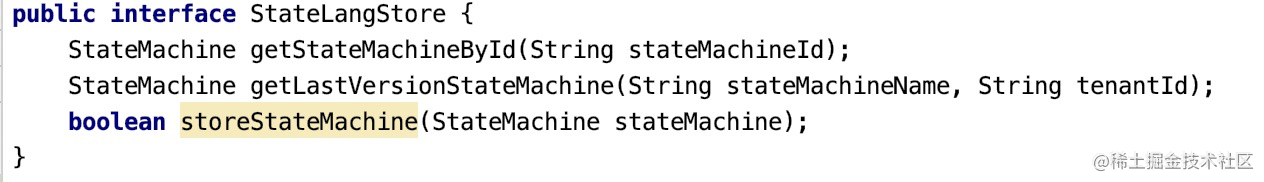

StateLangStore负责存储和查询状态机的定义，目前仅有DbStateLangStore实现。

StateMachine模型对应seata_state_machine_def表（也对应我们定义的json文件，之后会看到）。

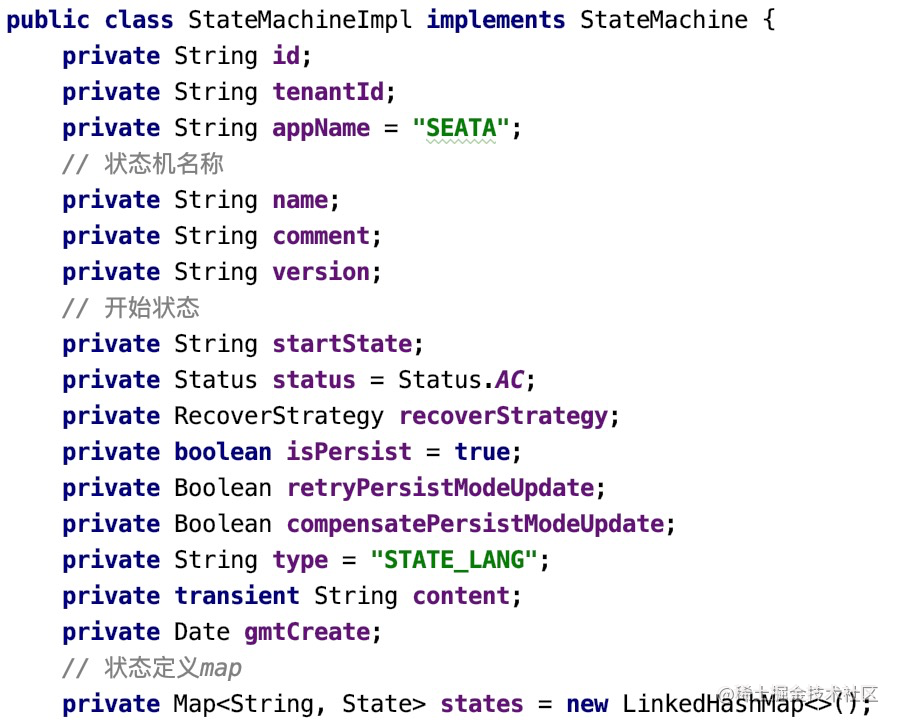

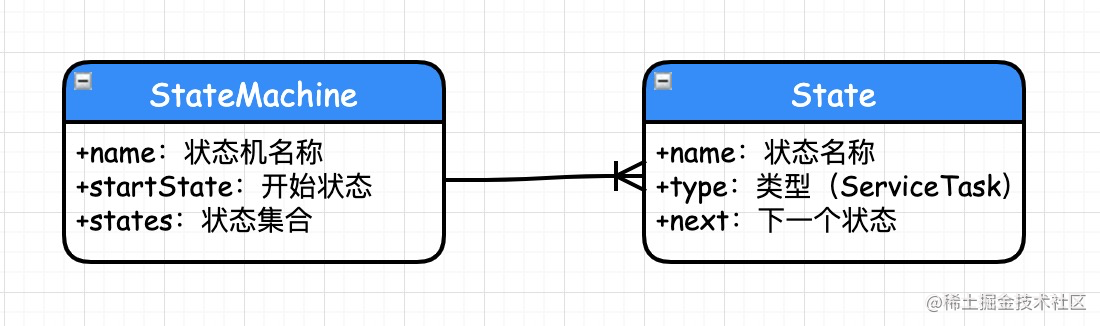

StateMachine模型如下，与我们json文件的定义几乎一致。

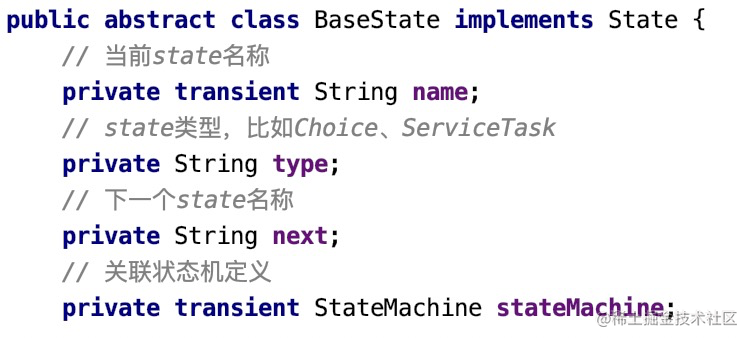

每个StateMachine包含多个states定义，State是状态顶层抽象接口。

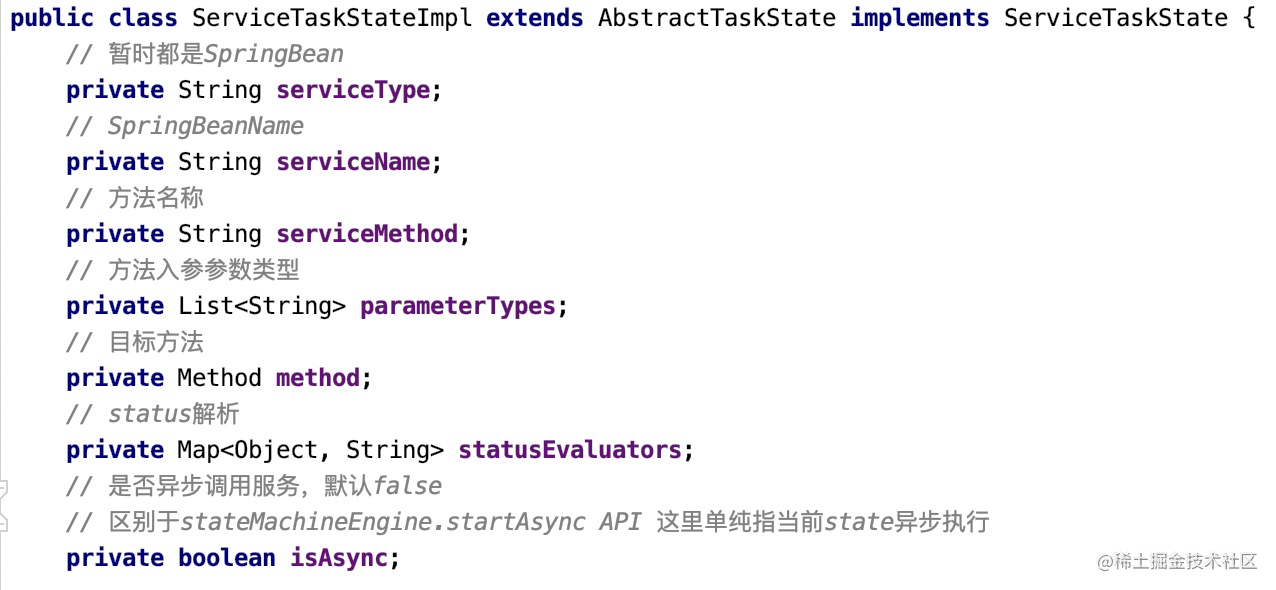

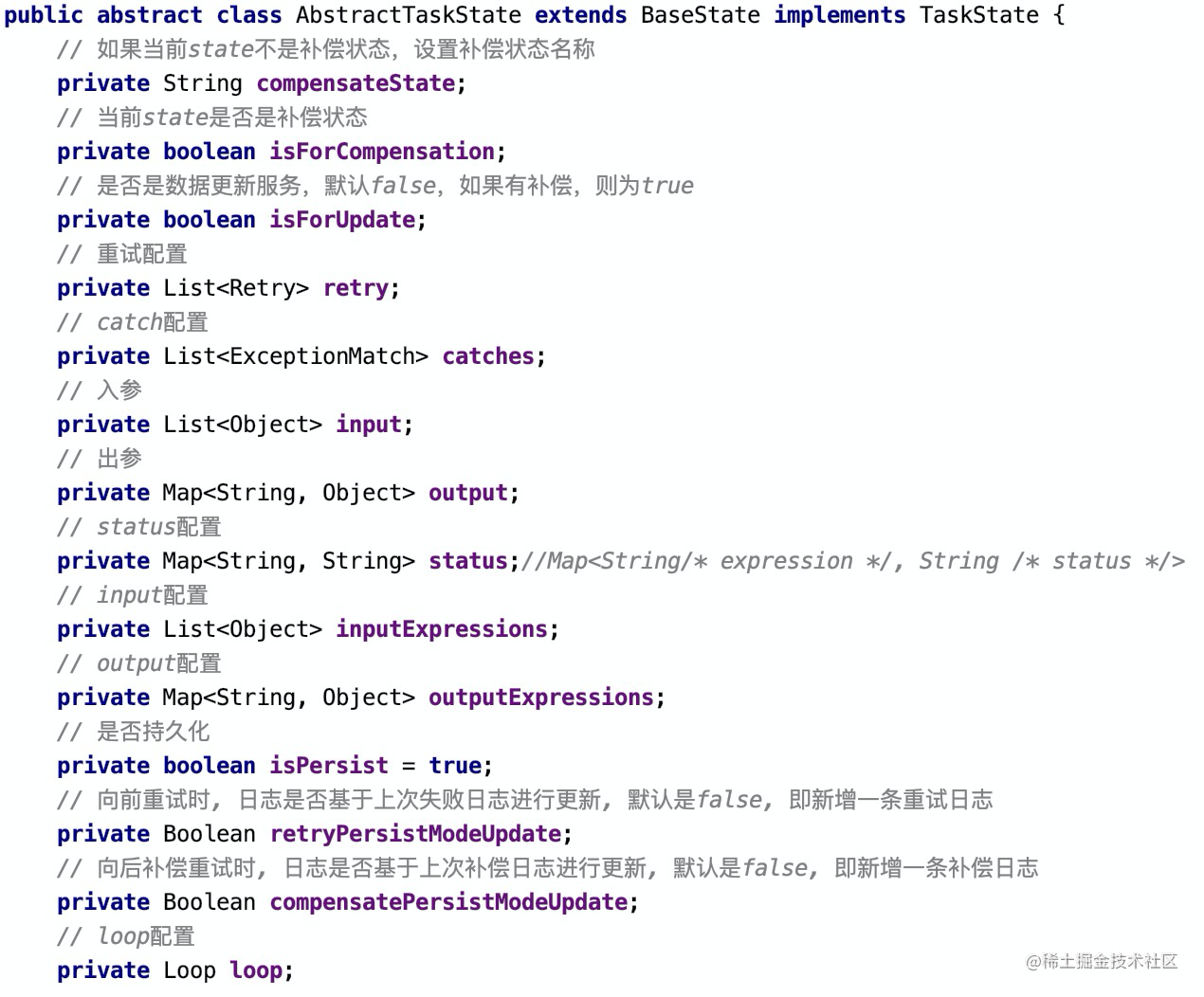

比如ServiceTask类型的State模型如下，主要用于反射调用业务方法。

2、DefaultStateMachineConfig

DbStateMachineConfig初始化完成后，执行父类DefaultStateMachineConfig的初始化方法。

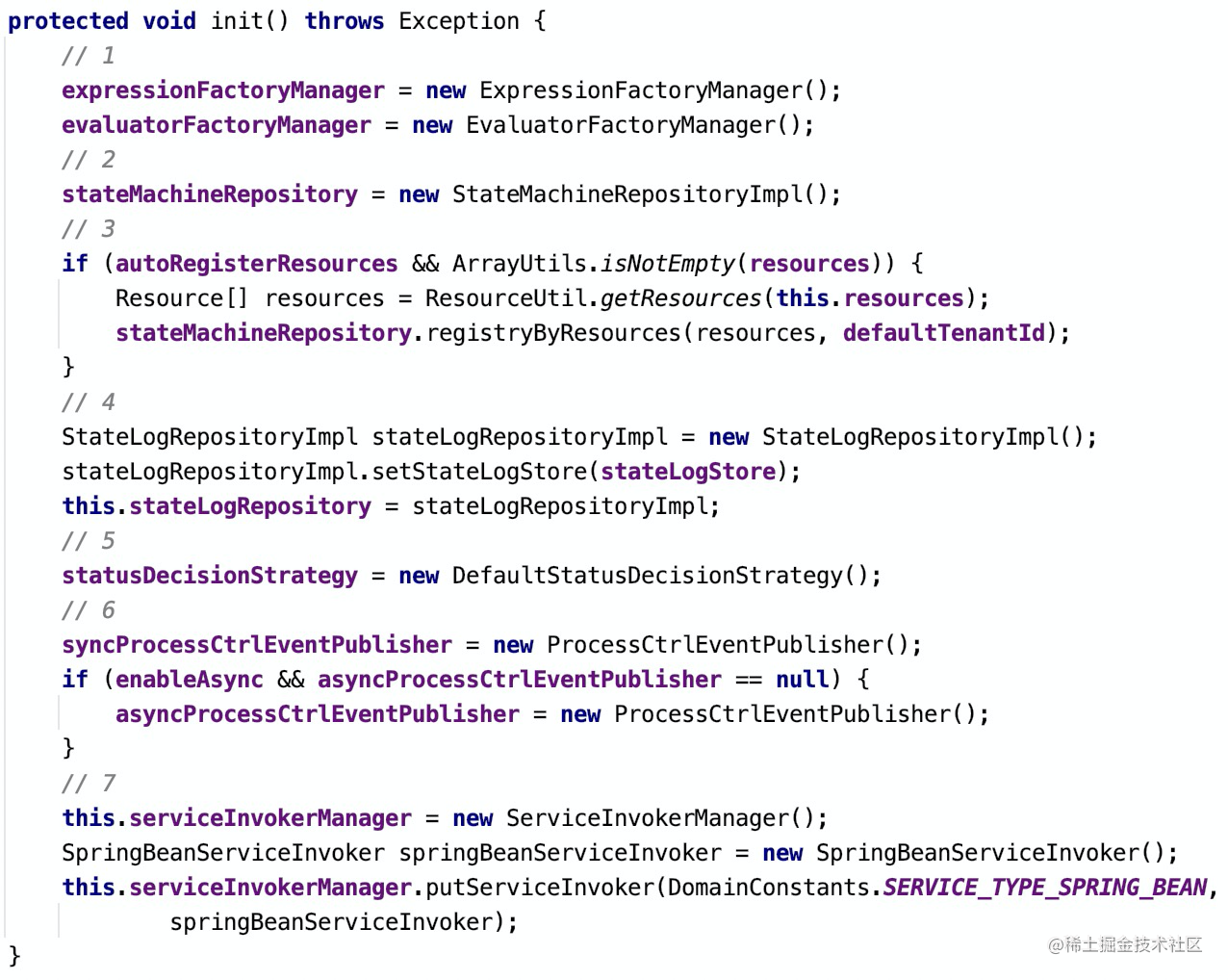

DefaultStateMachineConfig初始化过程中创建了很多组件：

1）ExpressionFactoryManager/EvaluatorFactoryManager：前者创建Expression表达式，后者Evaluator解析Expression表达式为true or false；

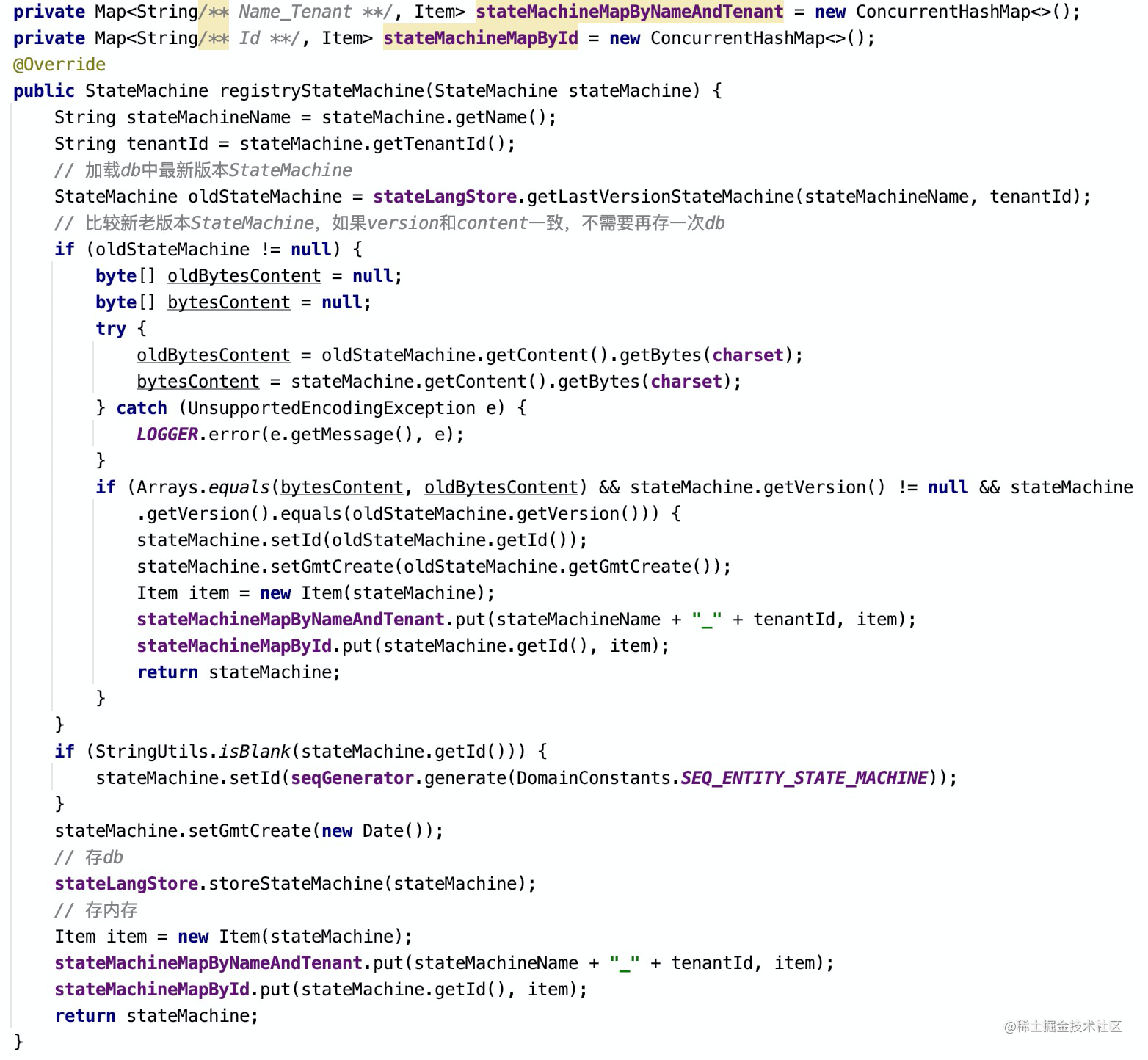

2）StateMachineRepository：注入StateLangStore，提供StateMachine定义的增删改查能力，把StateLangStore包一层，StateLangStore可以在子类进行替换；

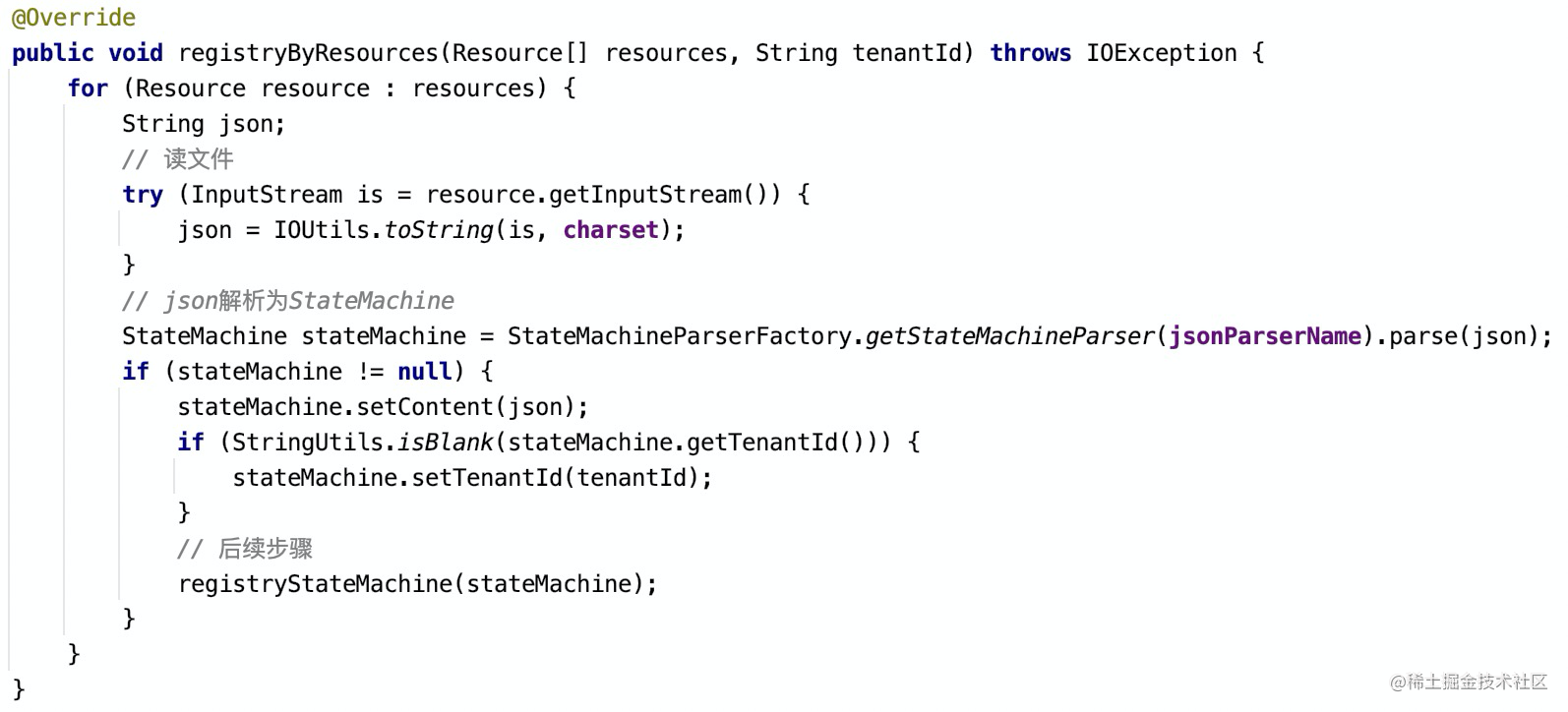

3）stateMachineRepository.registryByResources：将外部Resource注册到StateMachineRepository，这里将我们写的json描述文件持久化到了db，并缓存到内存中；目前stateMechine的定义不支持热更新，需要通过registryByResources这个API自己实现，可以看到registryByResources API始终以传入Resource的状态机为准；

4）StateLogRepository：和StateMachineRepository类似，注入StateLogStore，提供运行时状态机实例的增删改查能力，StateLogStore可以在子类进行替换；

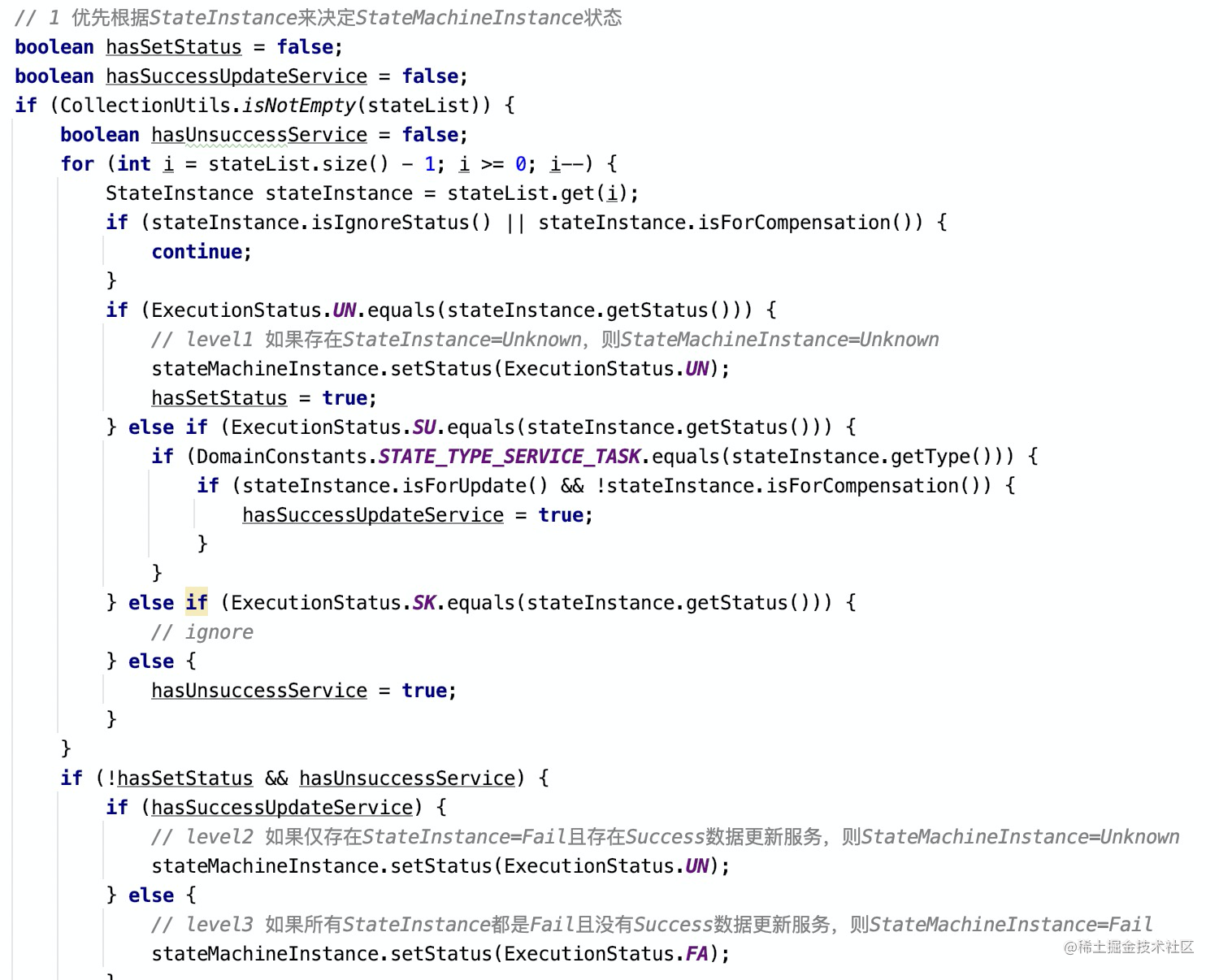

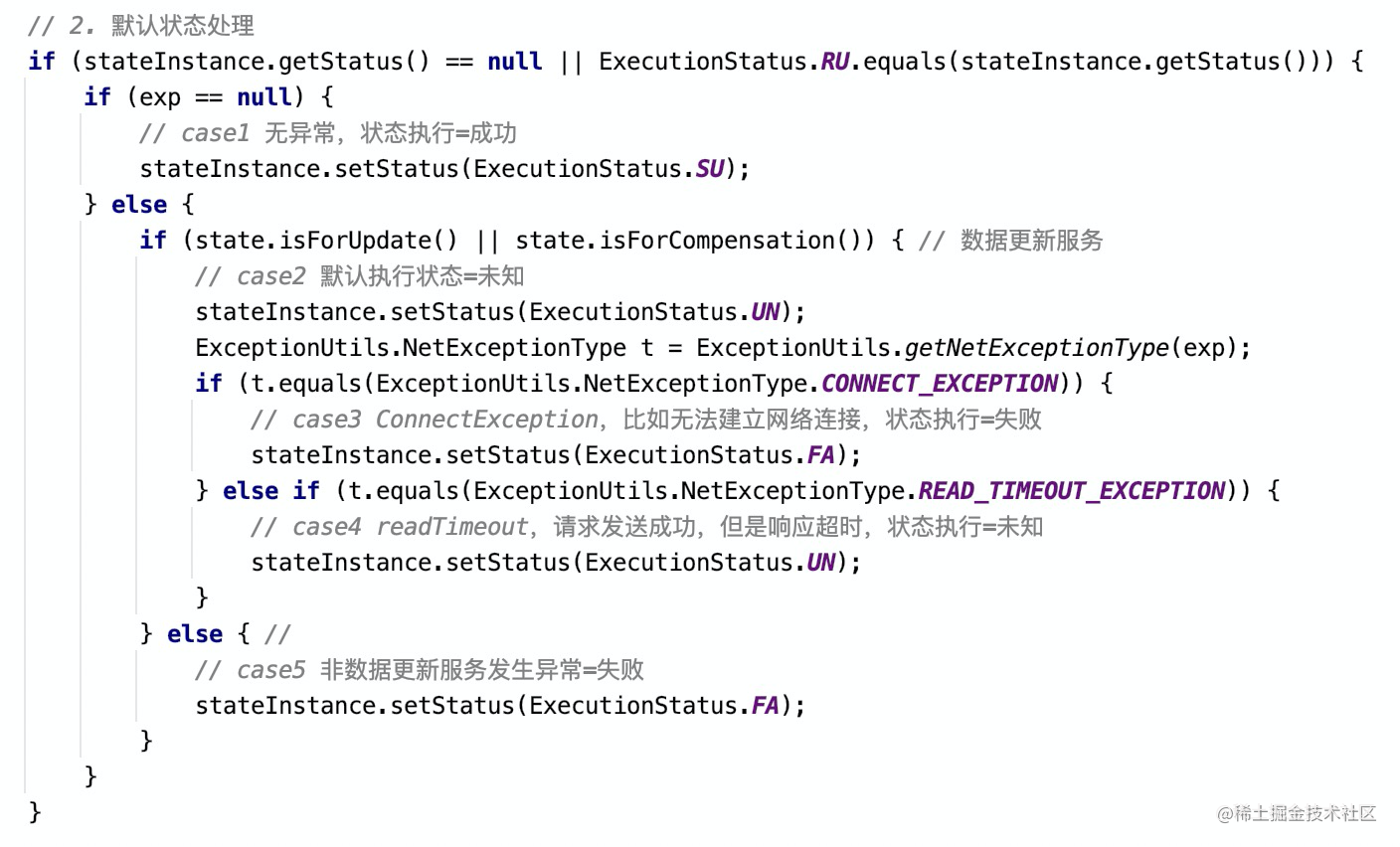

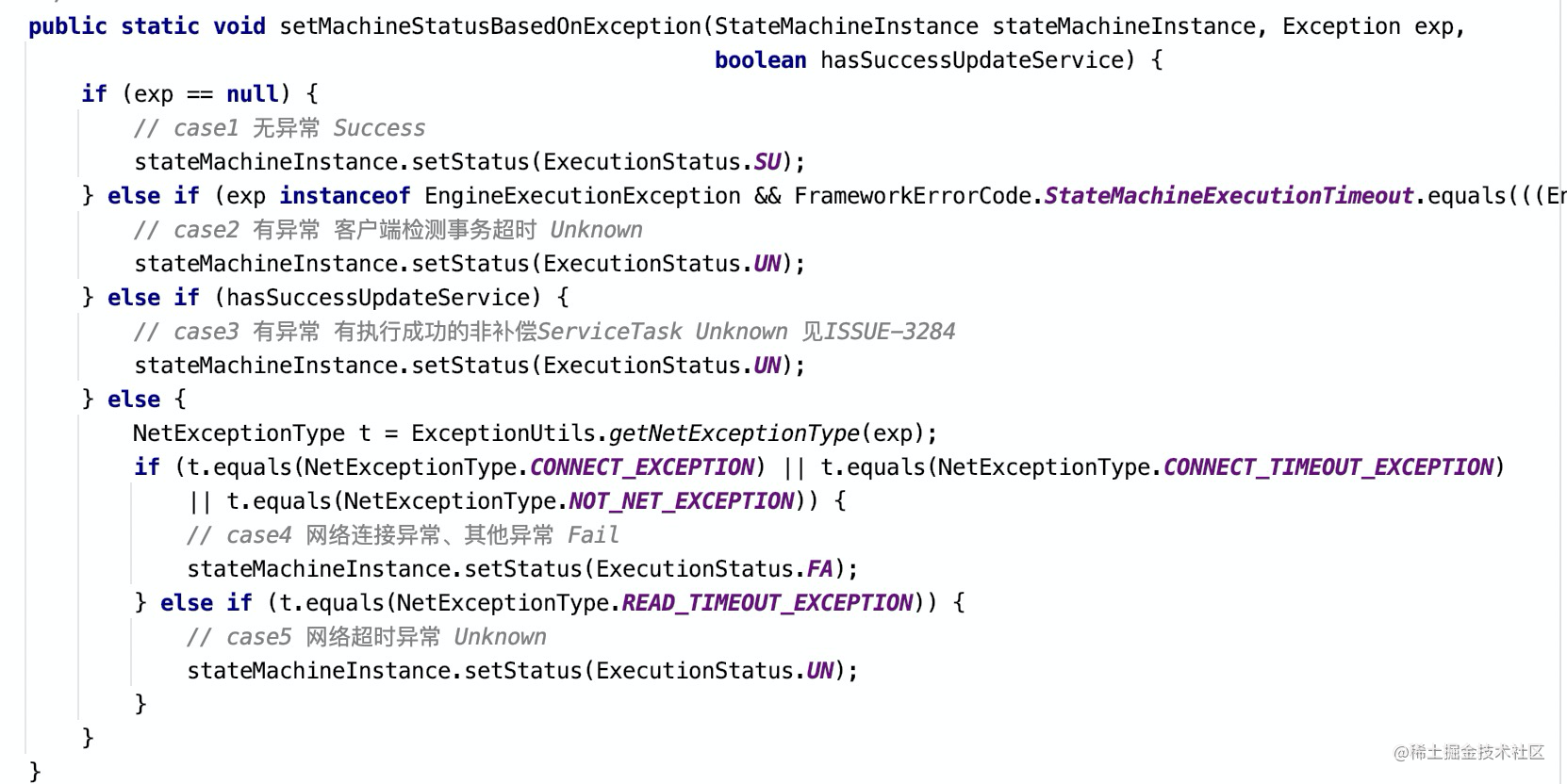

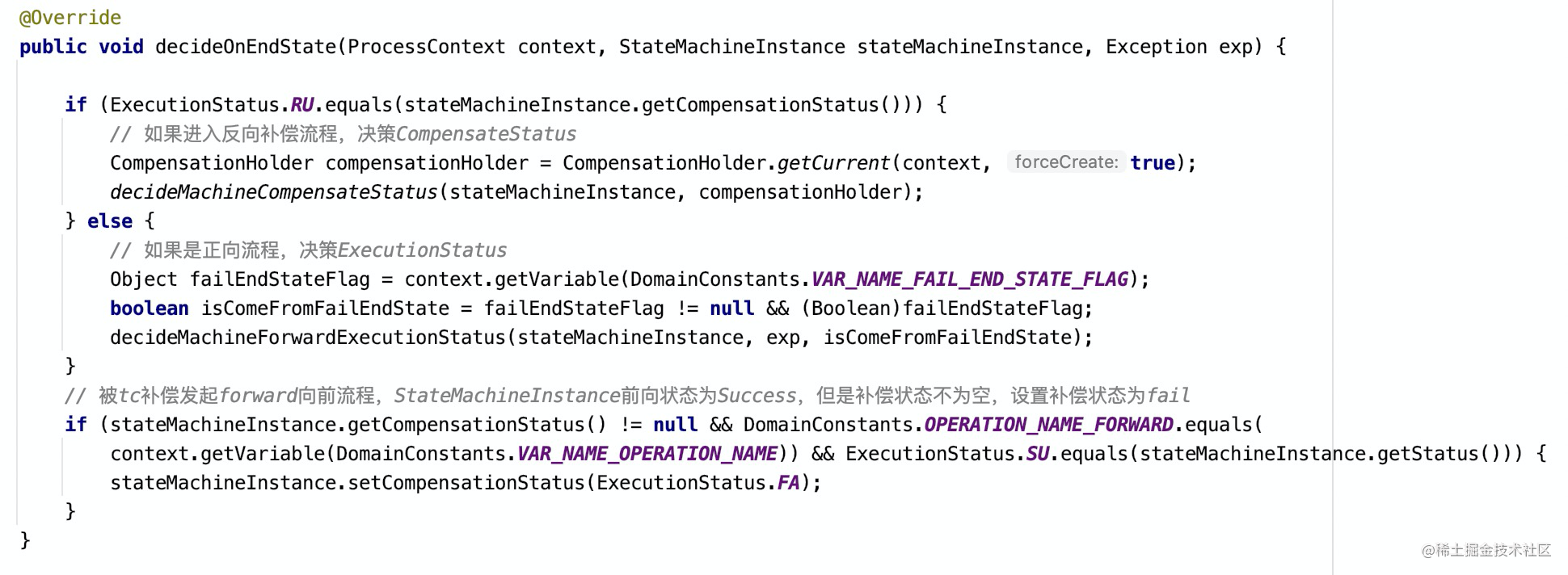

5）StatusDecisionStrategy：根据状态机执行结果，设置执行状态和补偿状态；

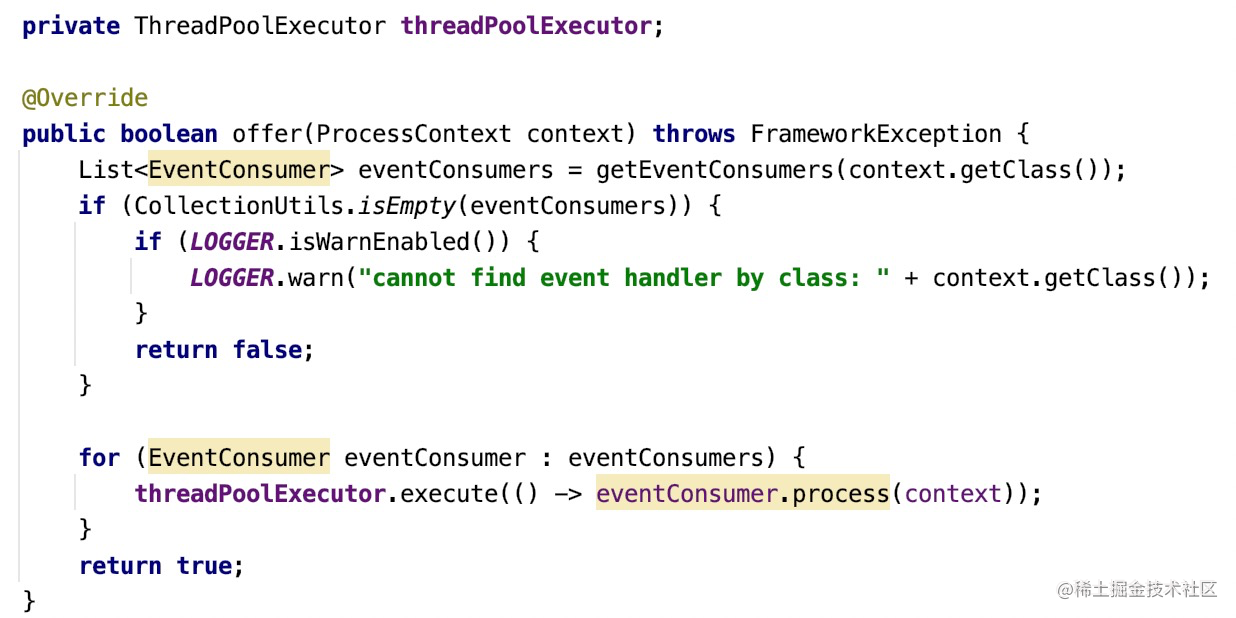

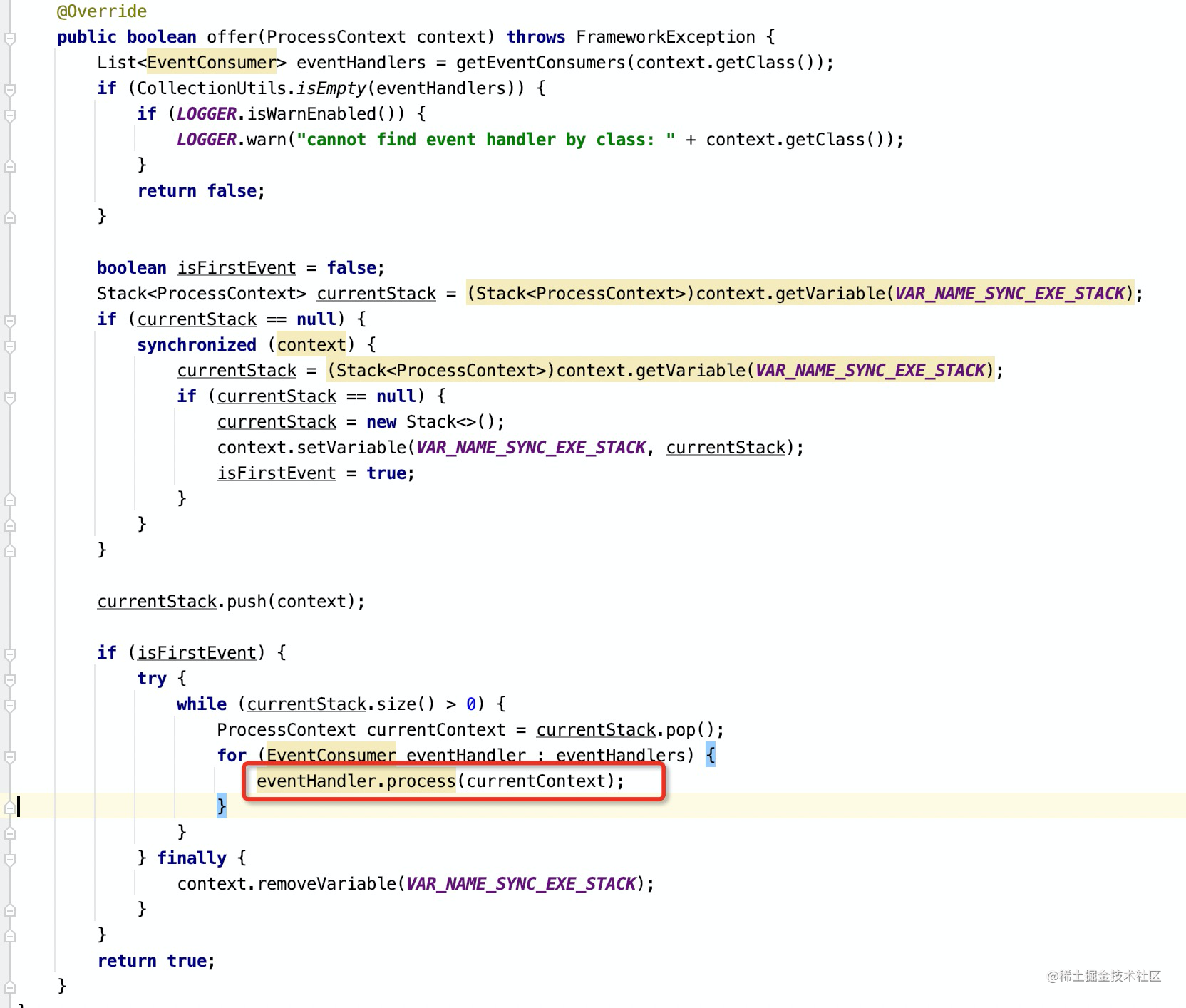

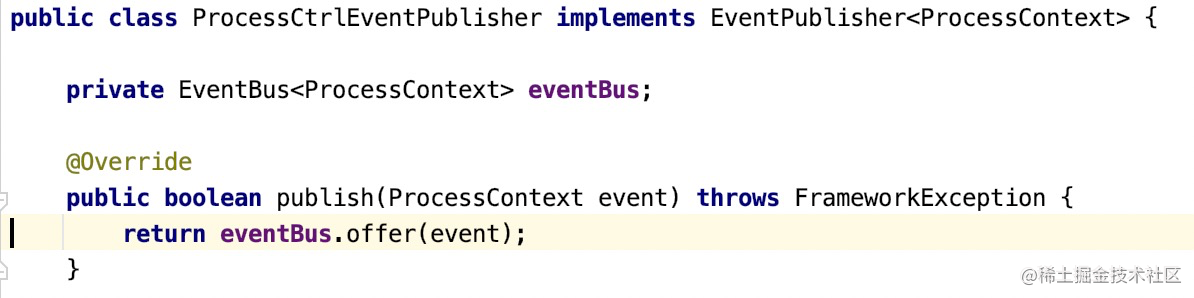

6）syncProcessCtrlEventPublisher/asyncEventPublisher：同步和异步事件发布器，用于实现saga事务同步和异步执行；

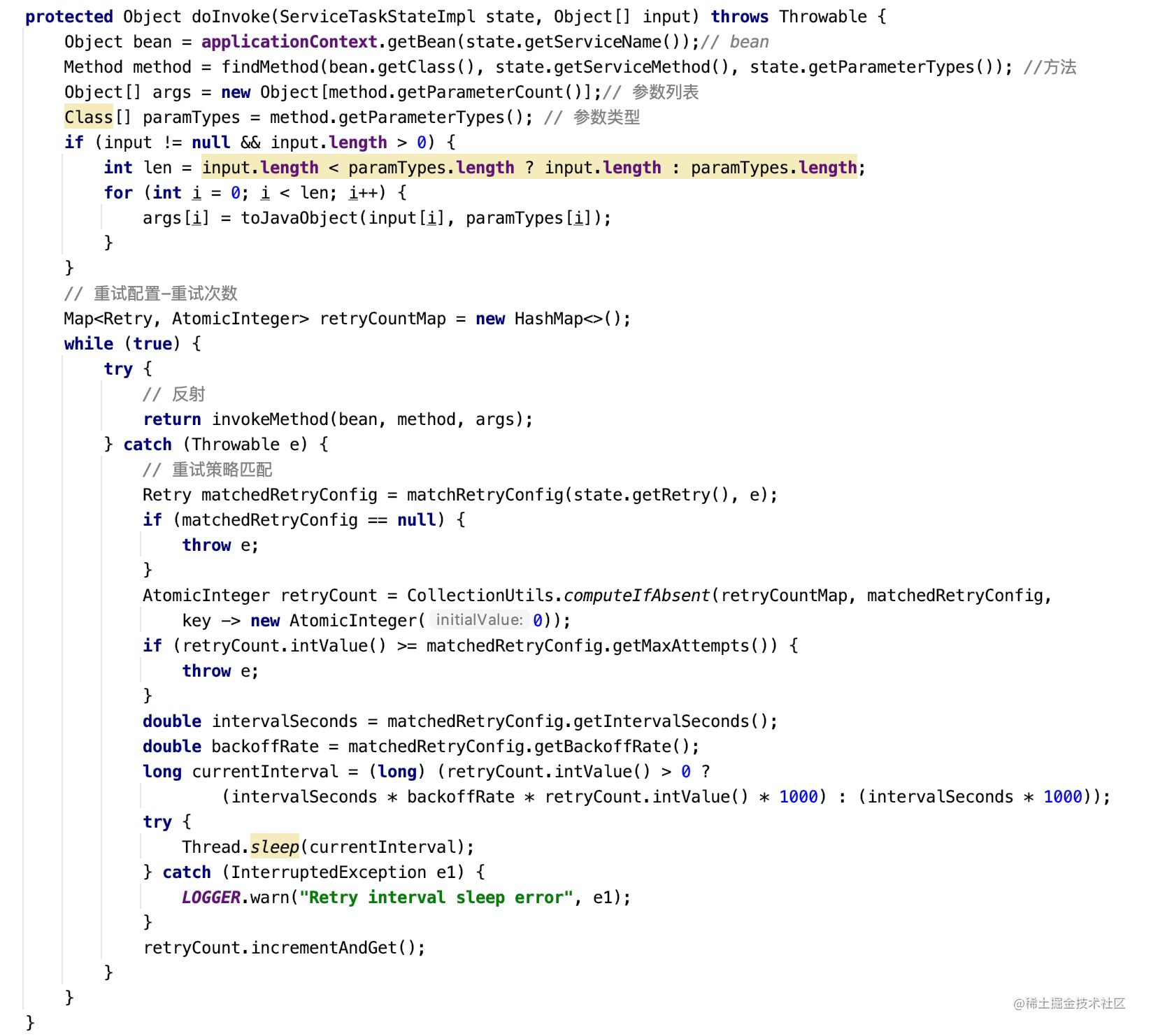

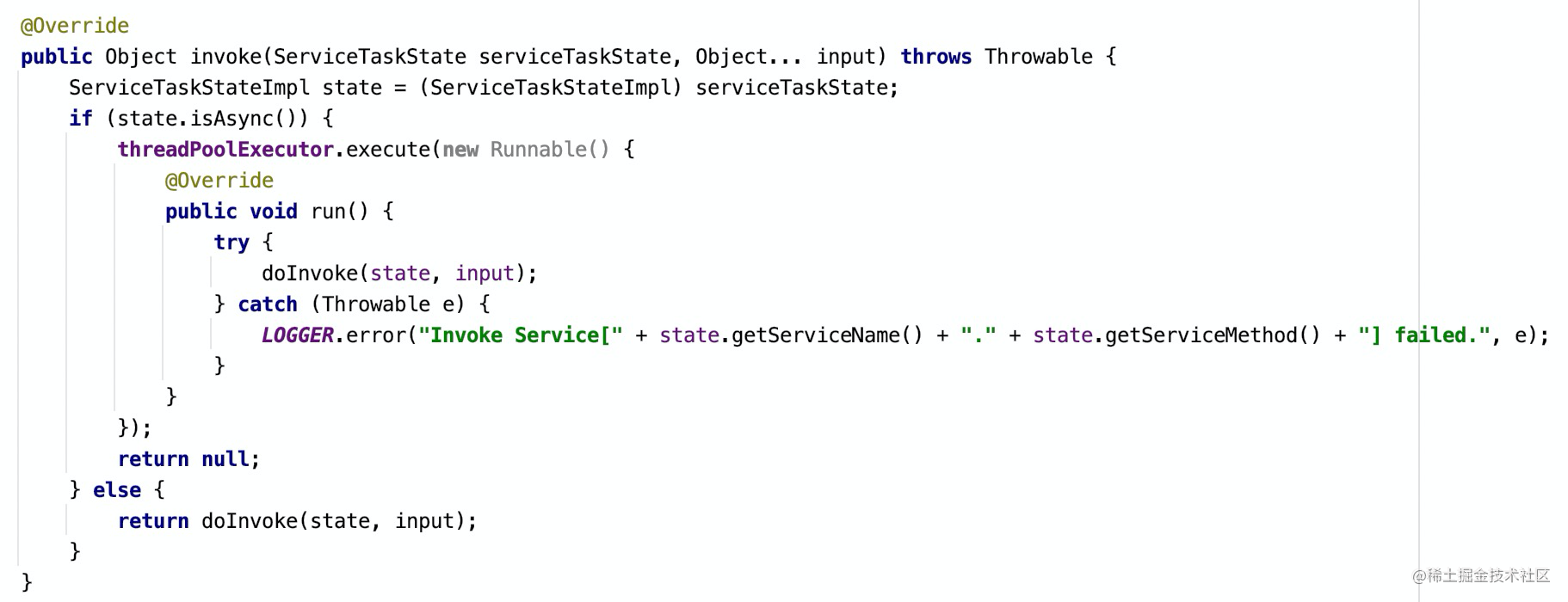

7）ServiceInvokerManager：负责执行ServiceTask，目前仅支持springbean的方式；

五、客户端运行时

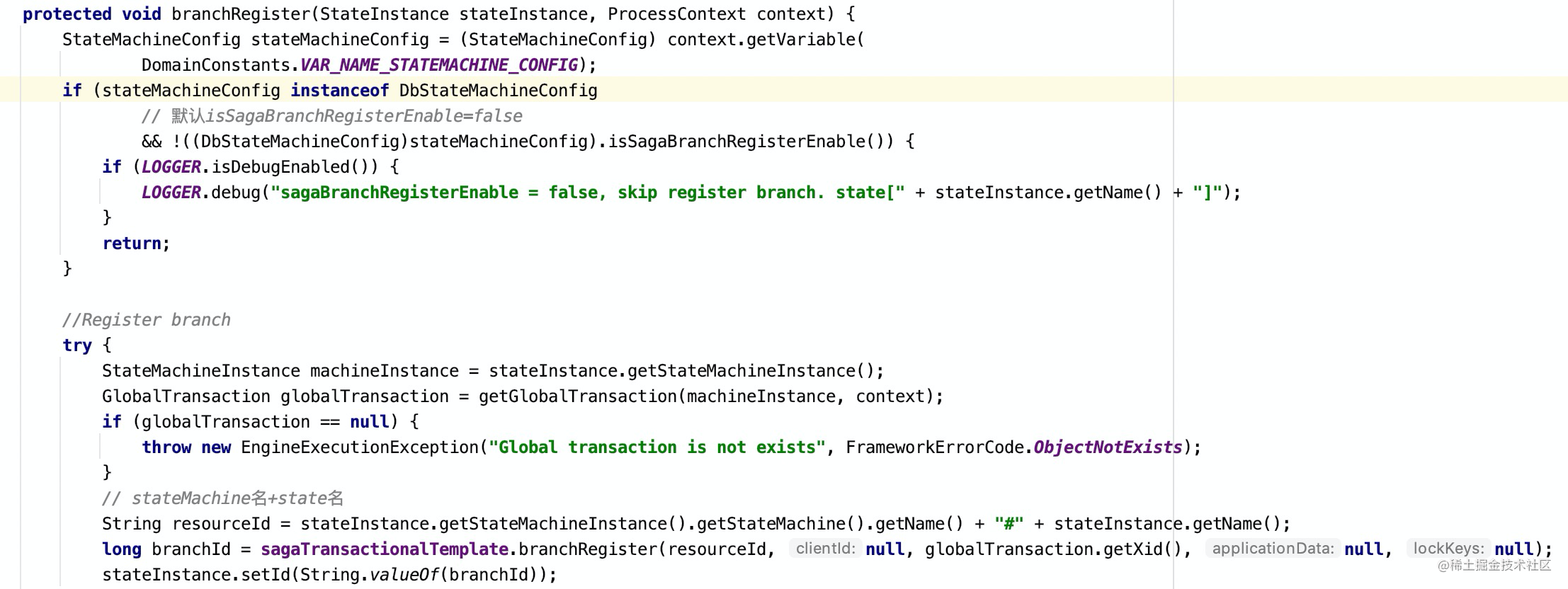

1）saga模式有没有分支事务的概念？什么会作为分支事务？是serviceTask吗？

2）异常场景如何处理？如何决定是向前重试还是向后补偿？

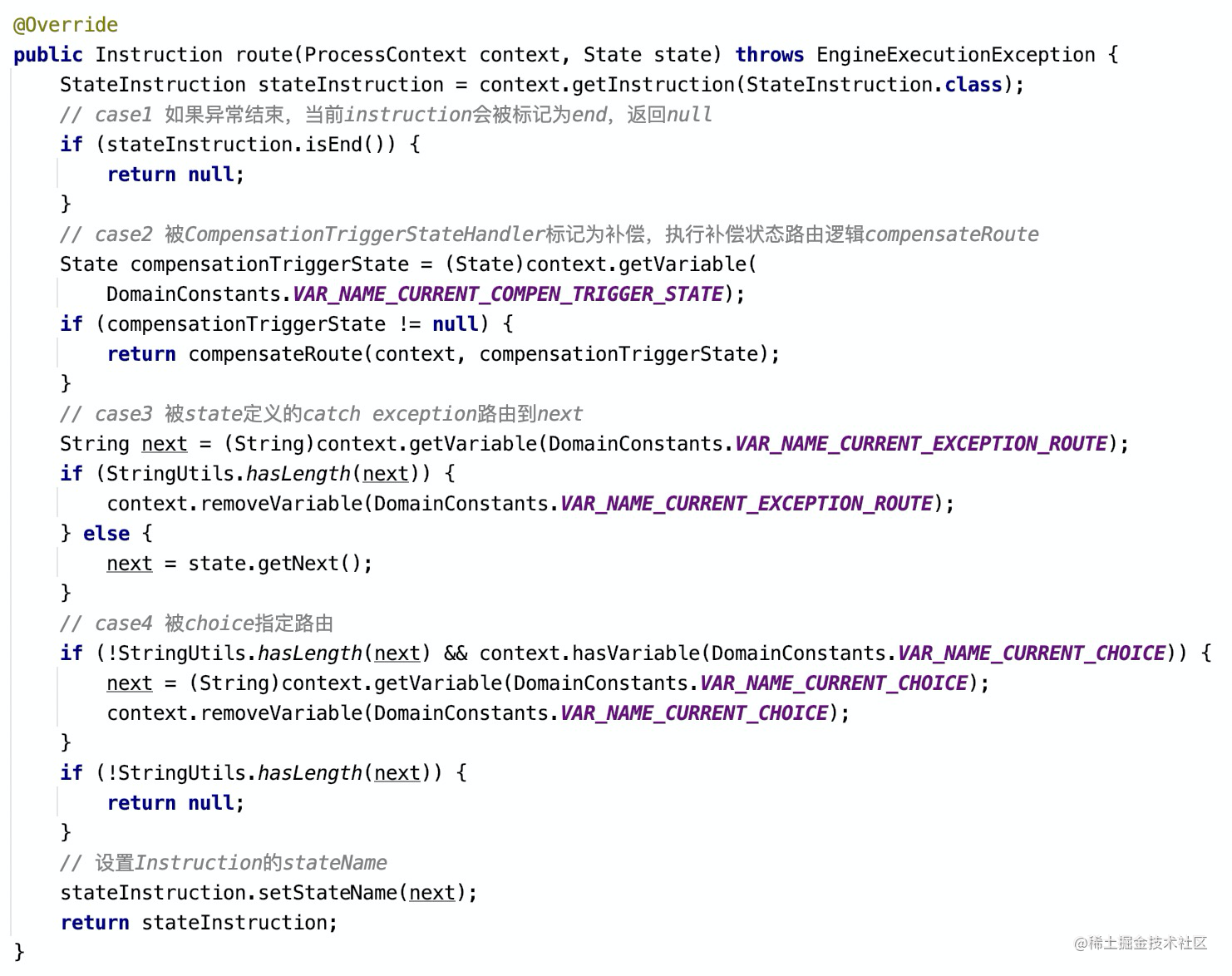

3）怎么决定下一个执行哪个state？

4）超时时间由谁来控制？TC还是TM？

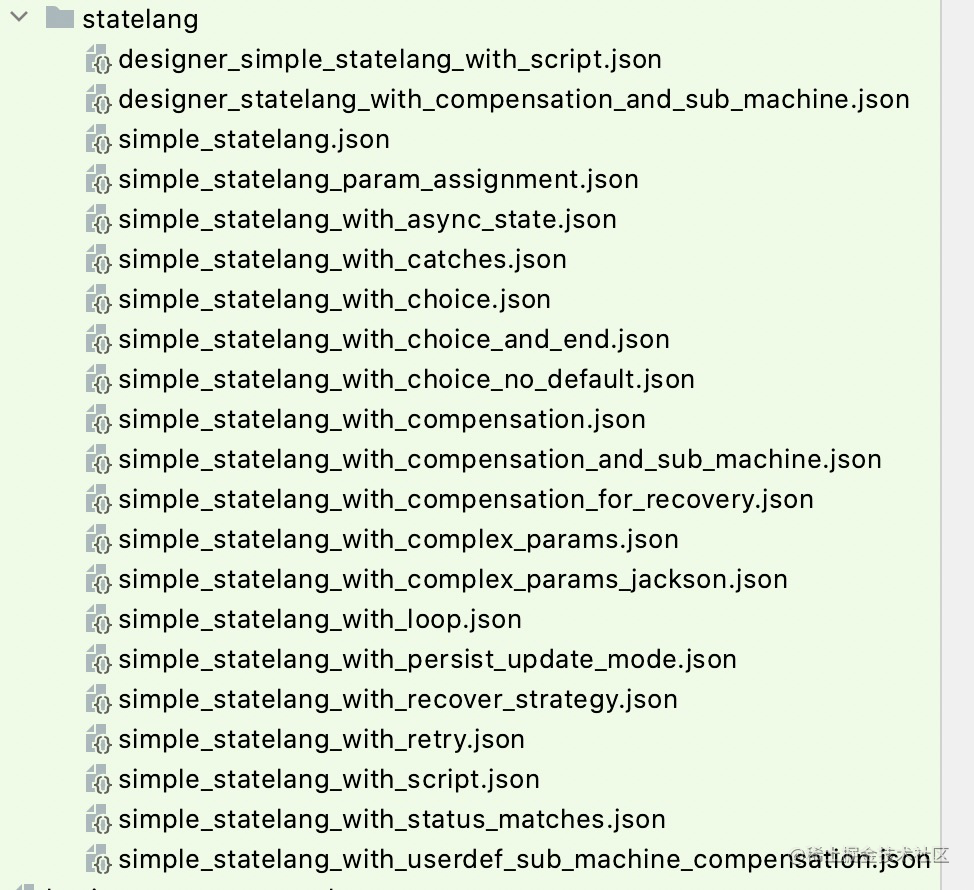

我们可以借助官方提供的seata-test模块来分析，这边提供了多种多样的测试用例，无需外部组件依赖就可以完成整个源码流程debug。

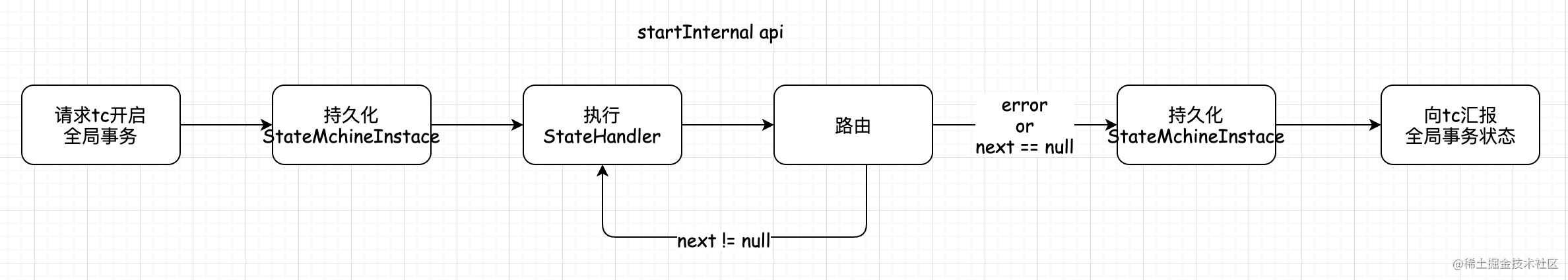

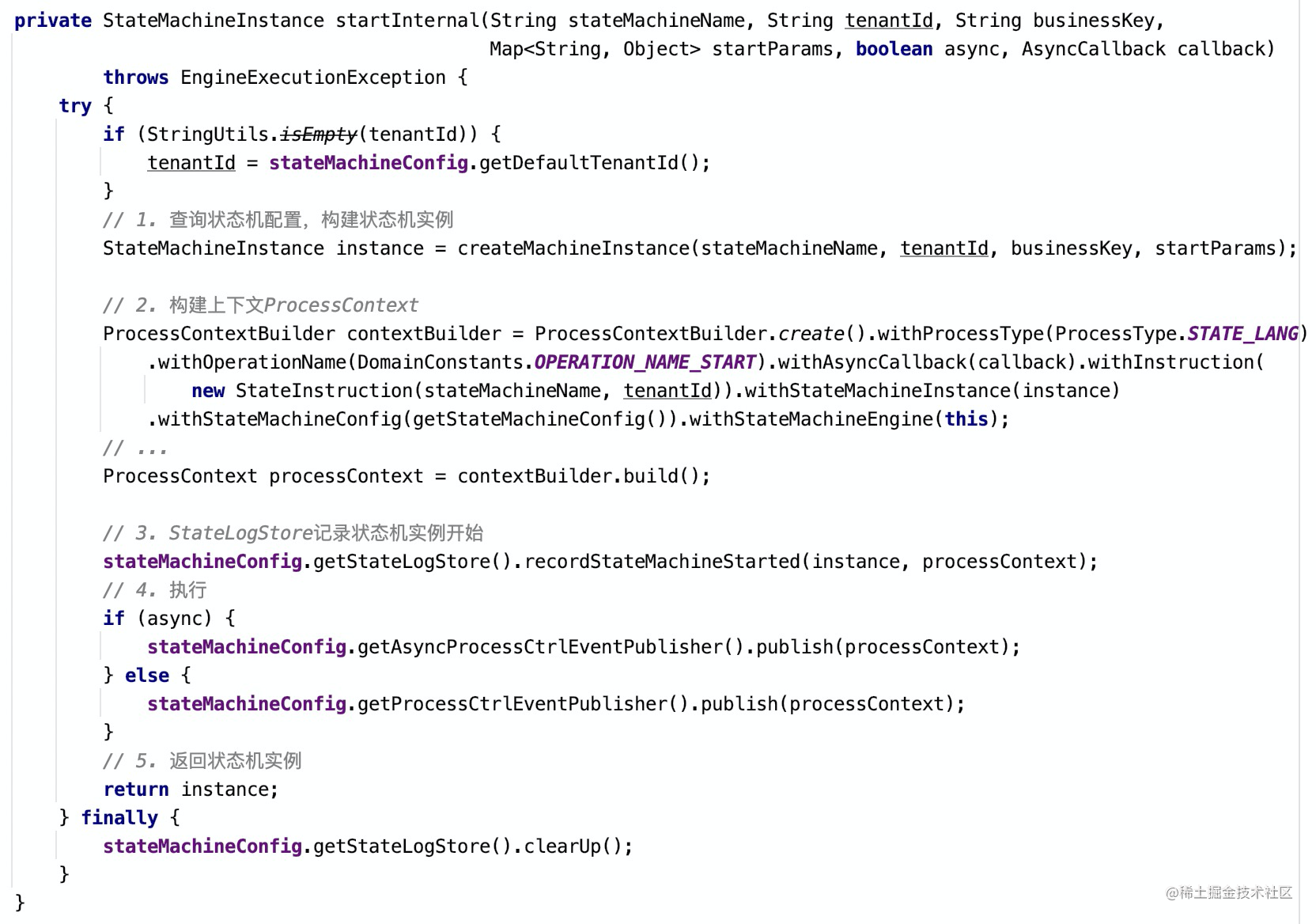

1、主方法startInternal

StateMachineEngine.start底层就是调用startInternal方法。

主方法一共分为5步：

1）查询状态机配置，构建状态机实例

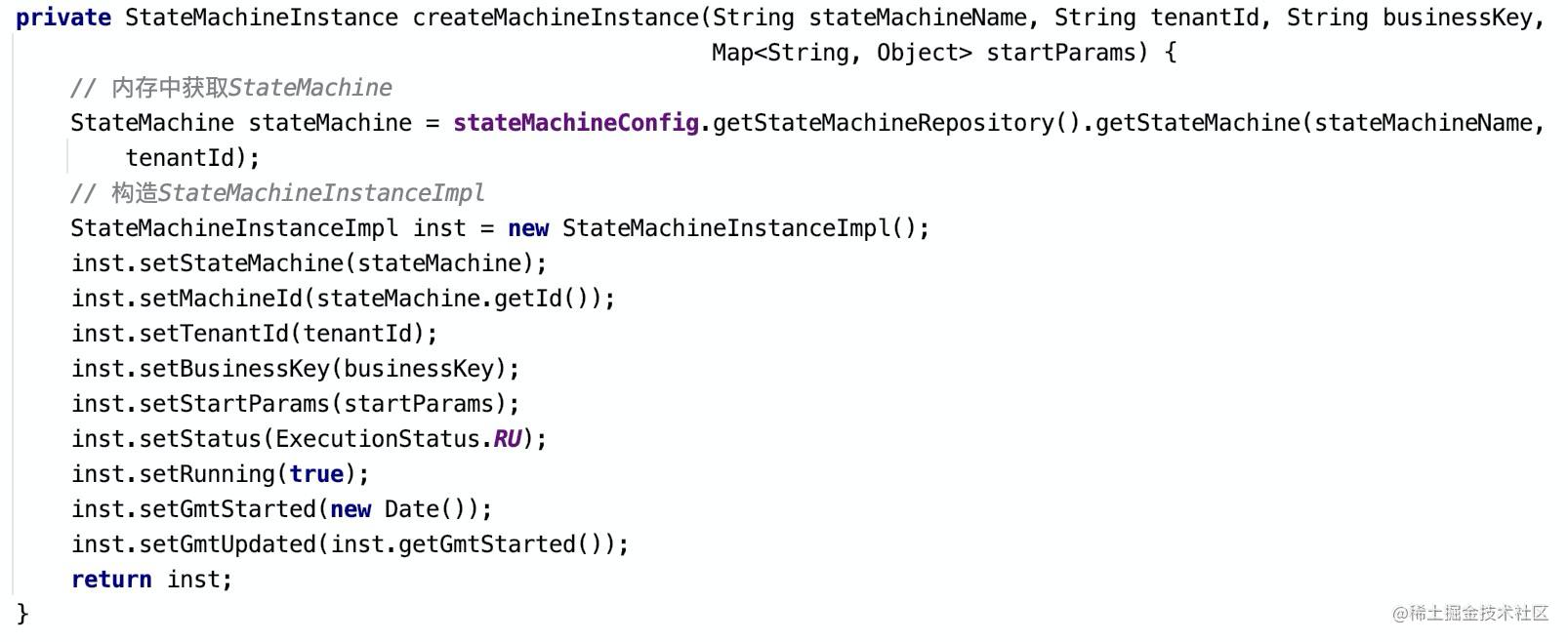

ProcessCtrlStateMachineEngine#createMachineInstance

由于在初始化阶段已经将json文件存储到db和内存中，这里只需要从内存获取状态机配置即可。

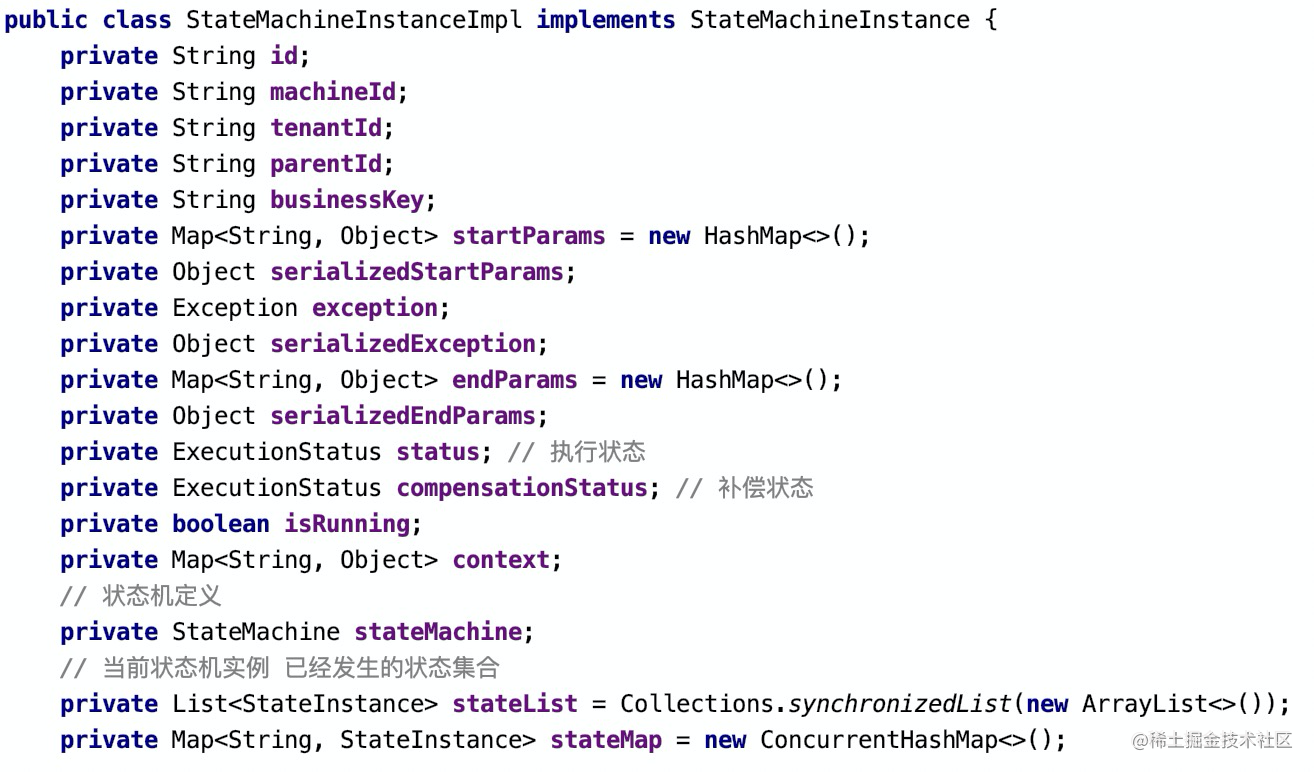

再组装一个新的StateMachineInstanceImpl状态机实例。

2）构建上下文ProcessContext

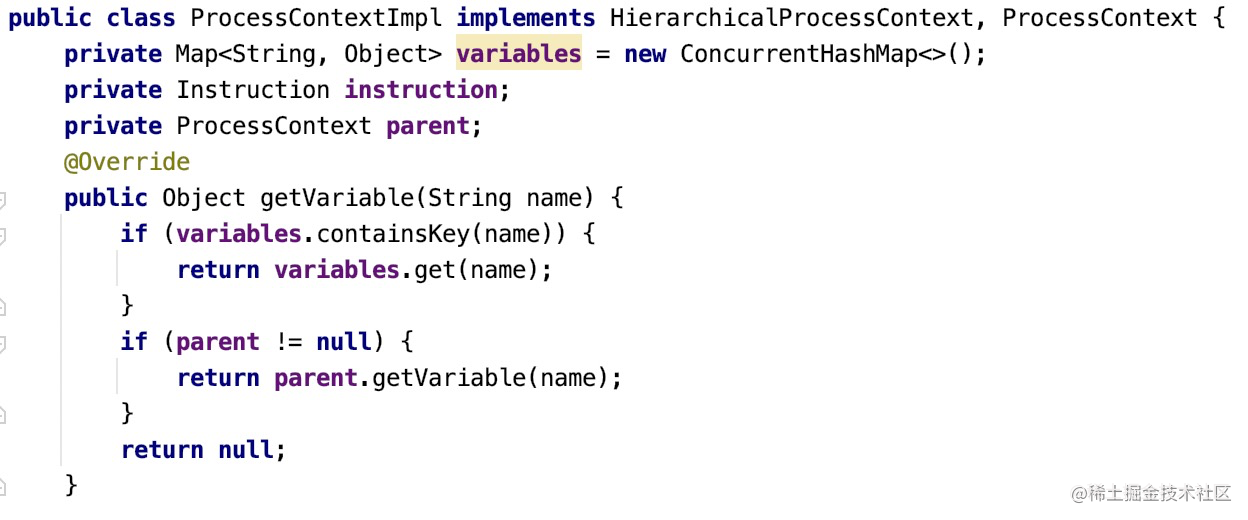

ProcessContextImpl上下文仅有三个属性：

variables：map存储所有东西；

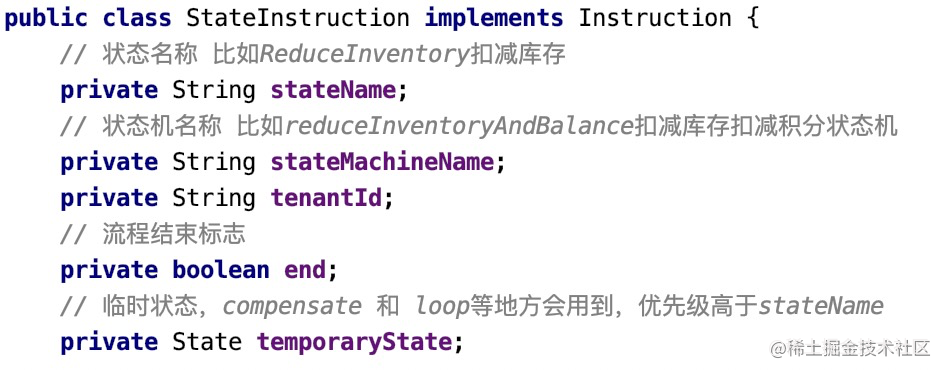

instruction：一个标记接口，目前只有基于状态机的实现StateInstruction，代表当前执行的指令；

parent：支持父子Context，比如getVariable会先从本地variable获取，找不到再从parent获取；

3）StateLogStore记录状态机实例启动（重点）

4）执行（重点）

5）返回状态机实例

对于简单的一笔略过，接下来展开分析3和4两个步骤。

2、状态机启动

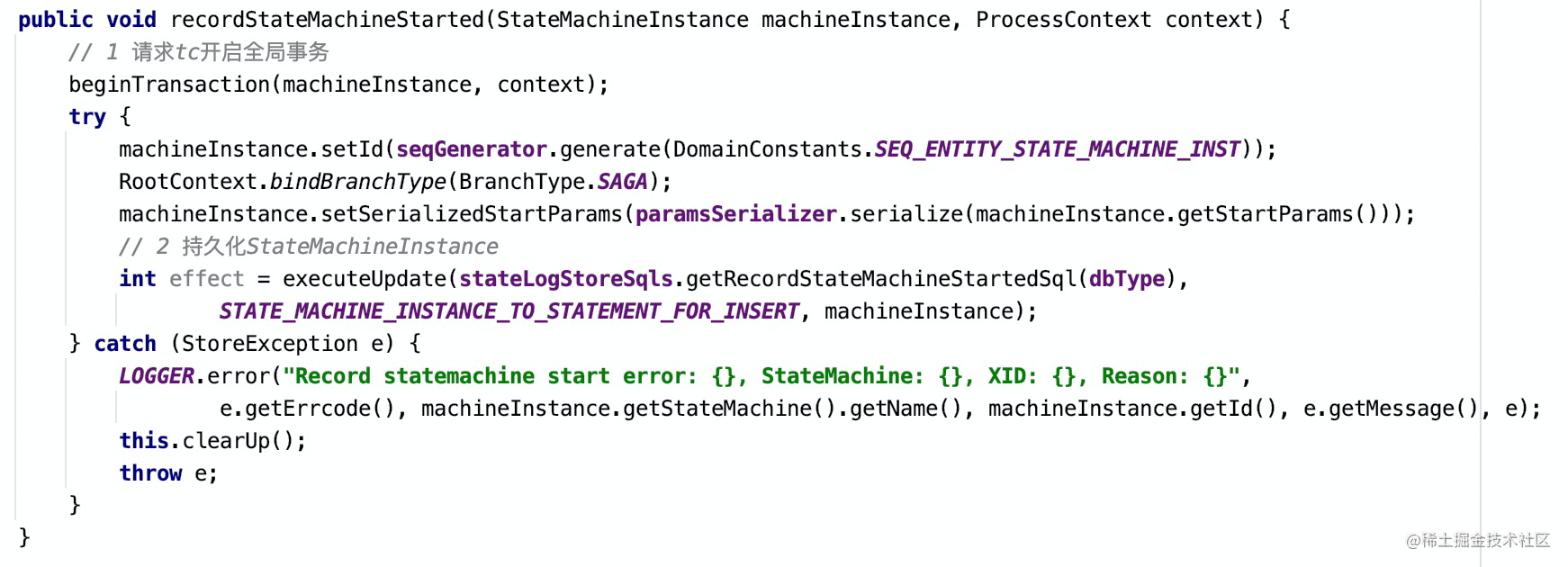

DbAndReportTcStateLogStore#recordStateMachineStarted启动状态机实例一共分为两步：

1）请求tc开启全局事务；

2）持久化StateMachineInstance；

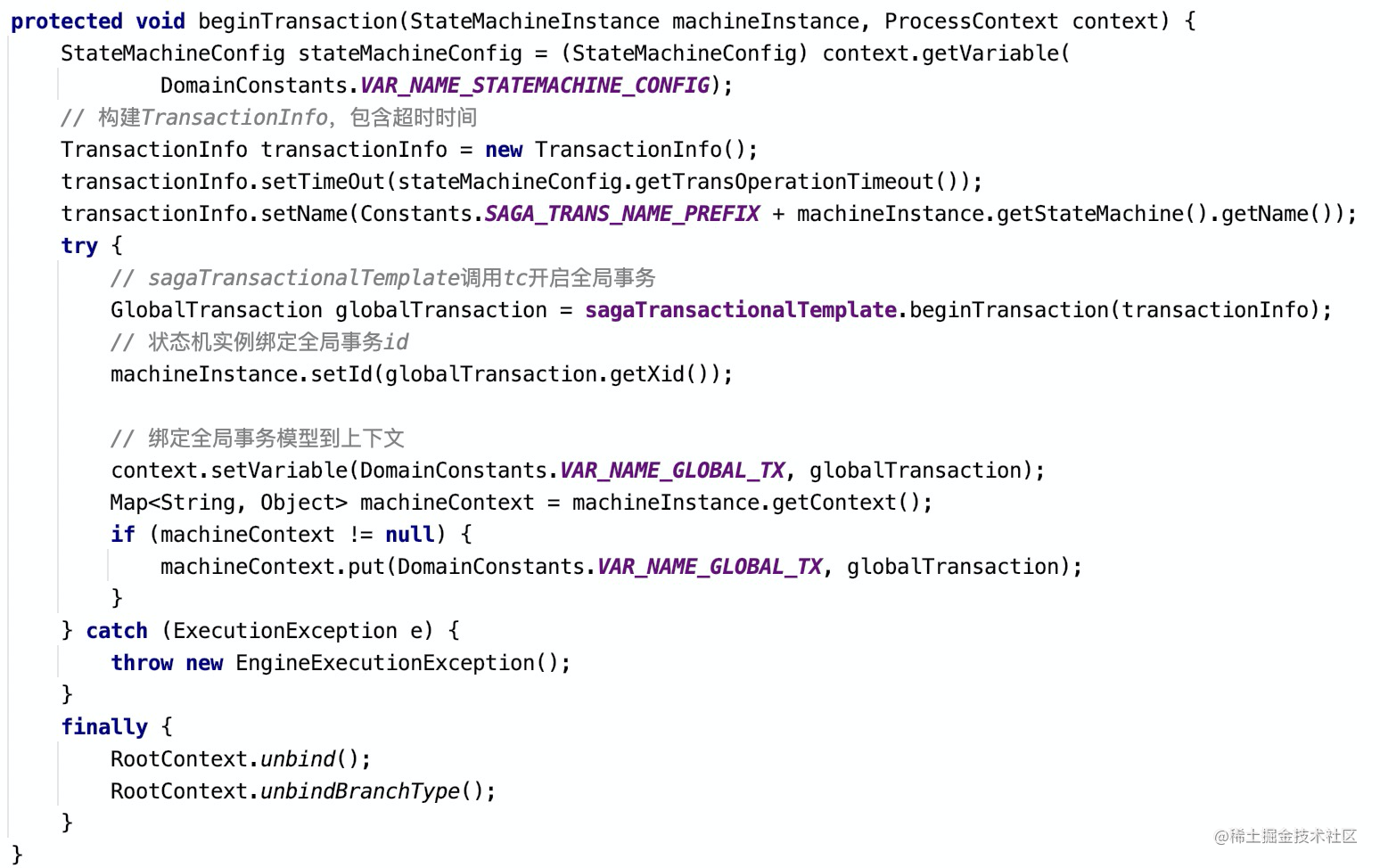

开启全局事务最终调用SagaTransactionalTemplate.beginTransaction，传入状态机配置中的TransOperationTimeout作为超时时间（默认30分钟）。

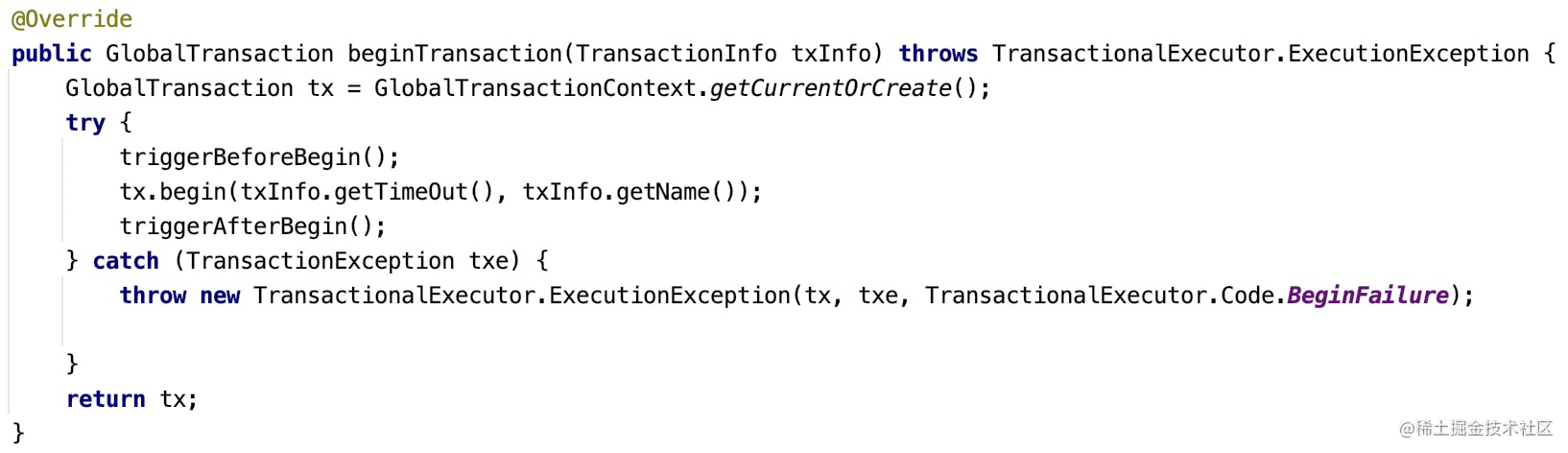

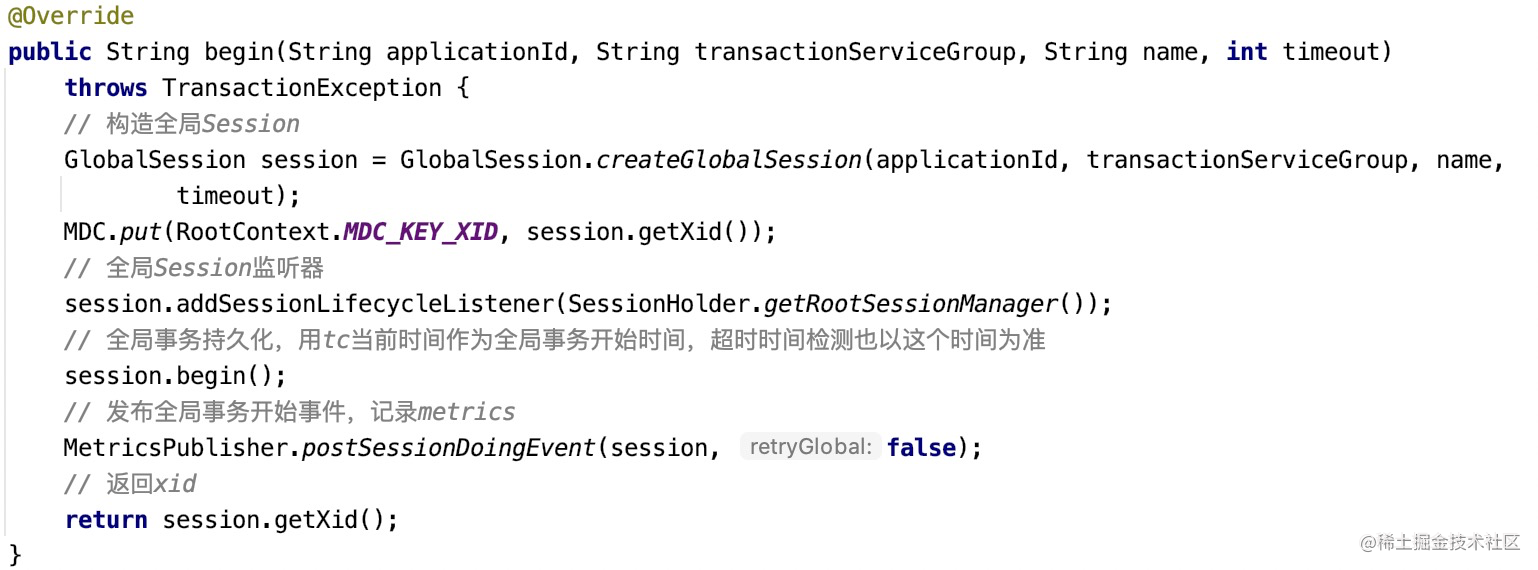

SagaTransactionalTemplate.beginTransaction底层还是构建GlobalTransaction，调用GlobalTransaction.begin向tc发起GlobalBeginRequest，tc返回xid，tm将xid绑定在GlobalTransaction实例上。

3、执行

无论是同步还是异步执行，都走ProcessCtrlEventPublisher，但是底层EventBus不同。

异步EventBus=AsyncEventBus。将Context上下文异步提交到处理类处理。

同步EventBus=DirectEventBus。这个也是重点分析的EventBus。

当context首次进入EventBus，会创建一个Stack，存储这个context，并执行EventConsumer。

当context二次进入EventBus，只会将context再次入栈，不会执行EventConsumer。

然后首次进入EventBus会循环到currentStack.size大于0，继续处理context。

这个逻辑很绕，但是这和后面ProcessContext每次的路由息息相关，在每个state执行完后，重新路由后都会再次publish到EventBus，不理解的可以继续看后面。

对于ProcessContext目前只有一个EventConsumer，即ProcessCtrlEventConsumer。

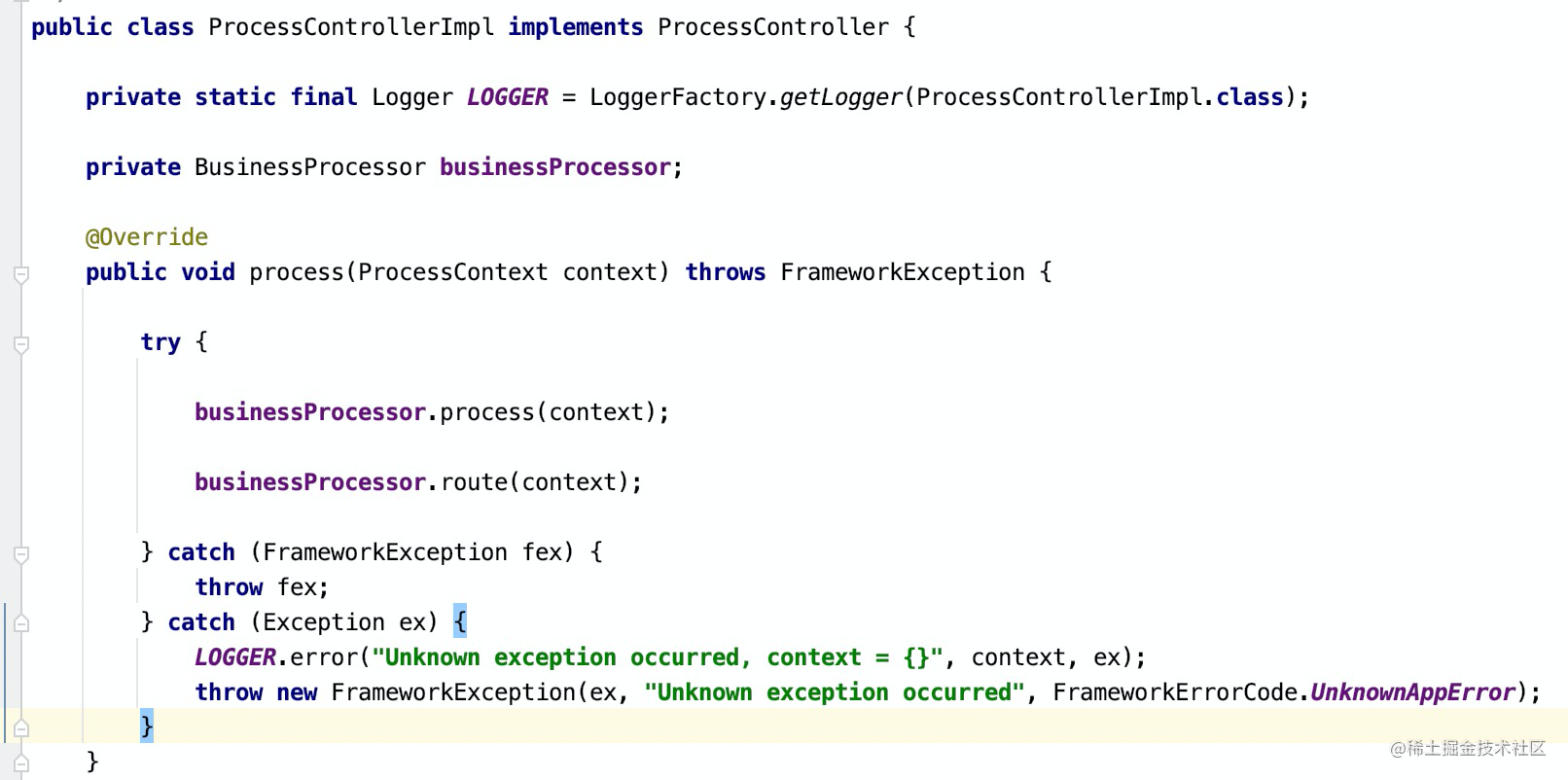

ProcessCtrlEventConsumer委派给ProcessControllerImpl处理。

所有的业务处理，都分为StateMachineProcessHandler#process处理阶段和DefaultRouterHandler#route路由阶段。

接下来再拆分为process和route来具体分析。

4、process阶段

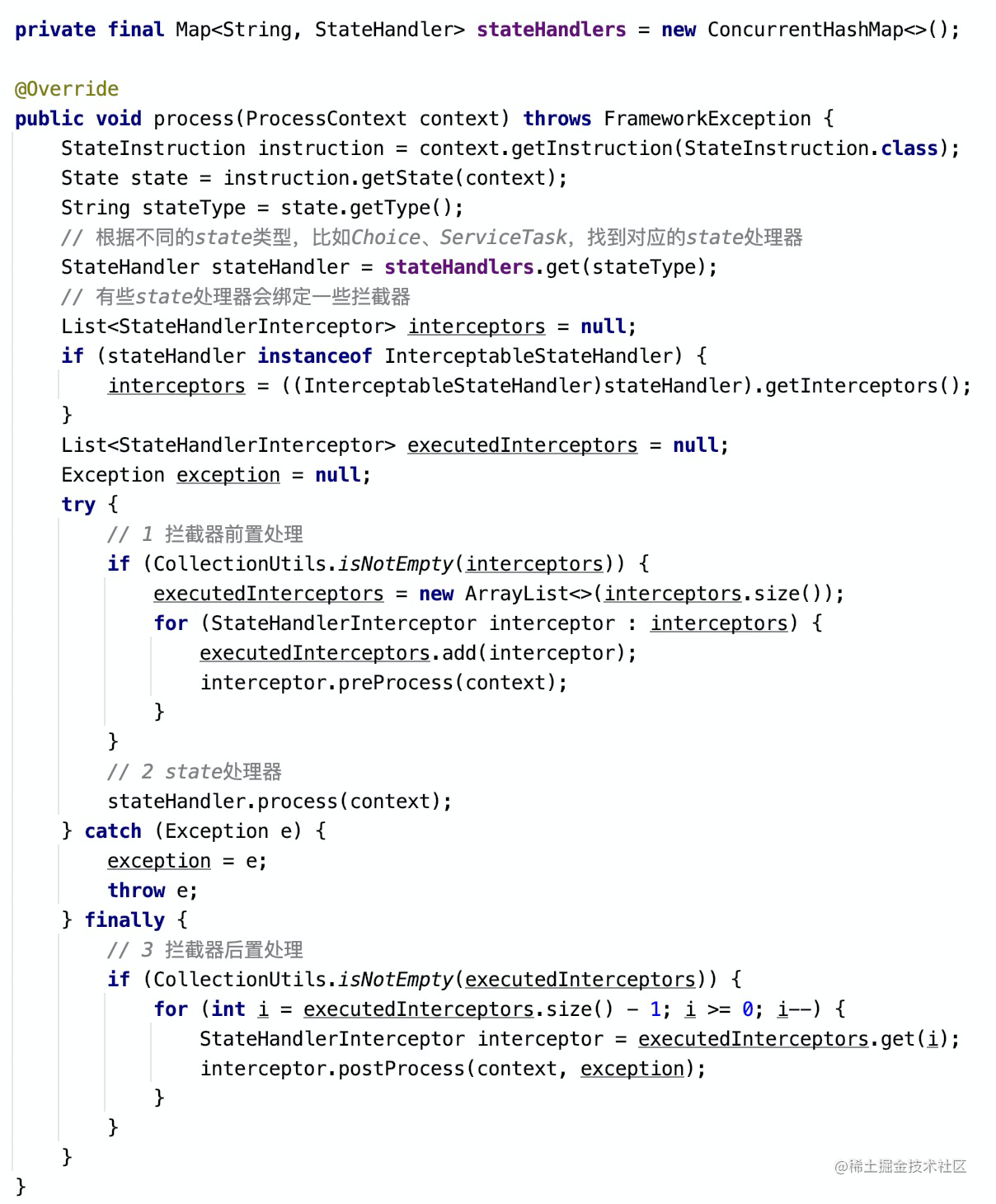

StateMachineProcessHandler根据上下文中的StateInstruction，选择不同的StateHandler处理状态。

对于不同的StateHandler可能还有不同的前置拦截和后置拦截逻辑。

接下来根据不同的state类型，分析不同的handler和interceptor逻辑，主要分析：ServiceTask、Choice、CompensationTrigger。

ServiceTask

"SecondState": {
    "Type": "ServiceTask",
    "ServiceName": "demoService",
    "ServiceMethod": "randomExceptionMethod",
    "Retry": [
        {
            "Exceptions": ["io.seata.saga.engine.mock.DemoException"],
            "IntervalSeconds": 1.5,
            "MaxAttempts": 3,
            "BackoffRate": 1.5
        }
    ],
    "Catch": [
        {
            "Exceptions": [
                "io.seata.saga.engine.mock.DemoException"
            ],
            "Next": "Fail"
        }
    ],
    "Next": "Succeed"
}

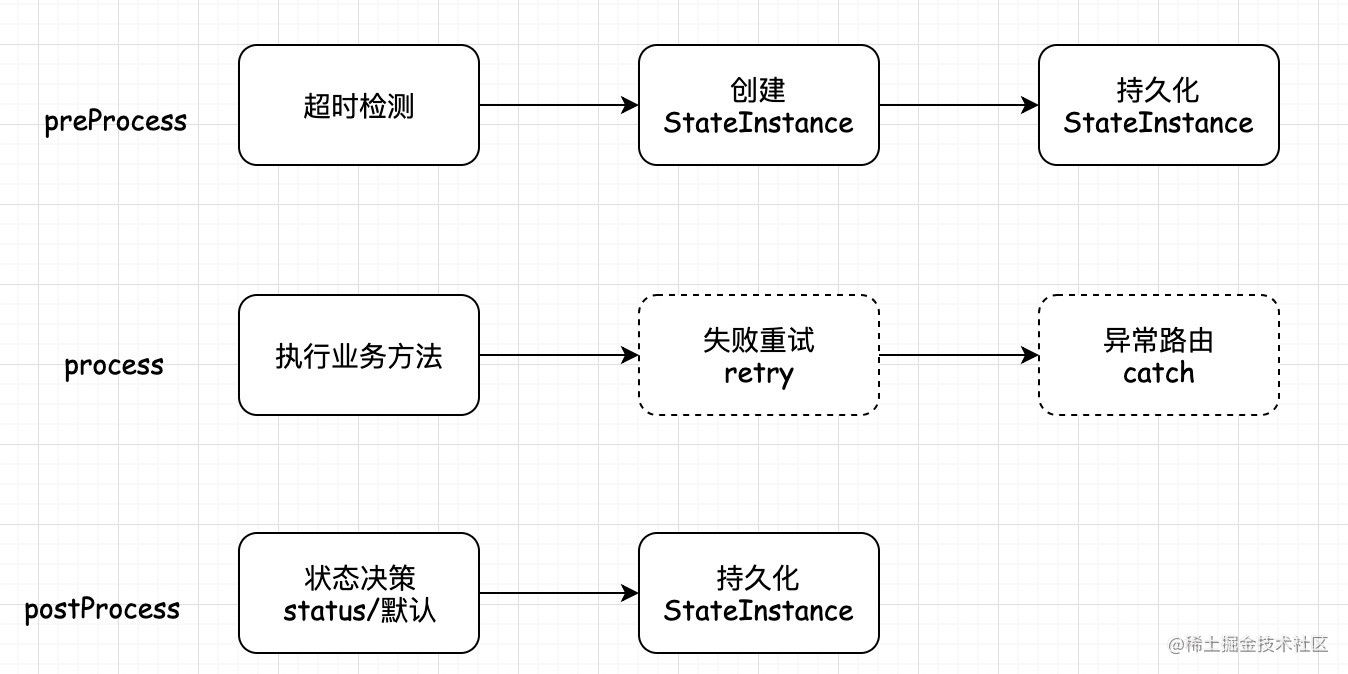

ServiceTaskHandlerInterceptor.preProcess

ServiceTask类型state先要经过ServiceTaskHandlerInterceptor拦截。

ServiceTaskHandlerInterceptor.preProcess主要做了三个事情，这三步有异常发生，都会通过EngineUtils.failStateMachine+抛出异常中断整个流程：

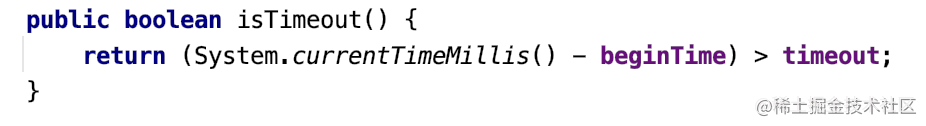

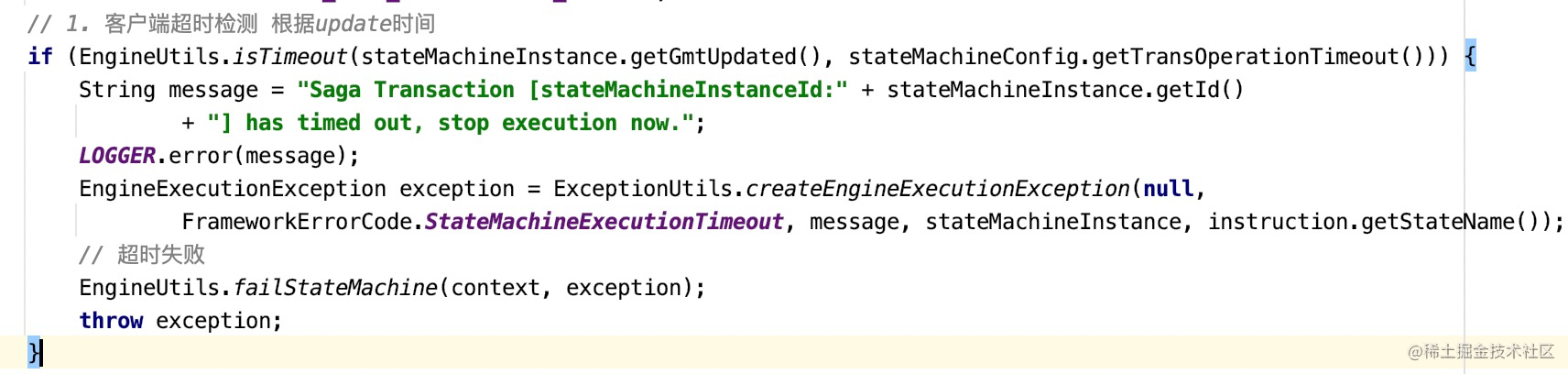

1）事务超时检测，只要stateMachineInstance的更新时间不超时即可

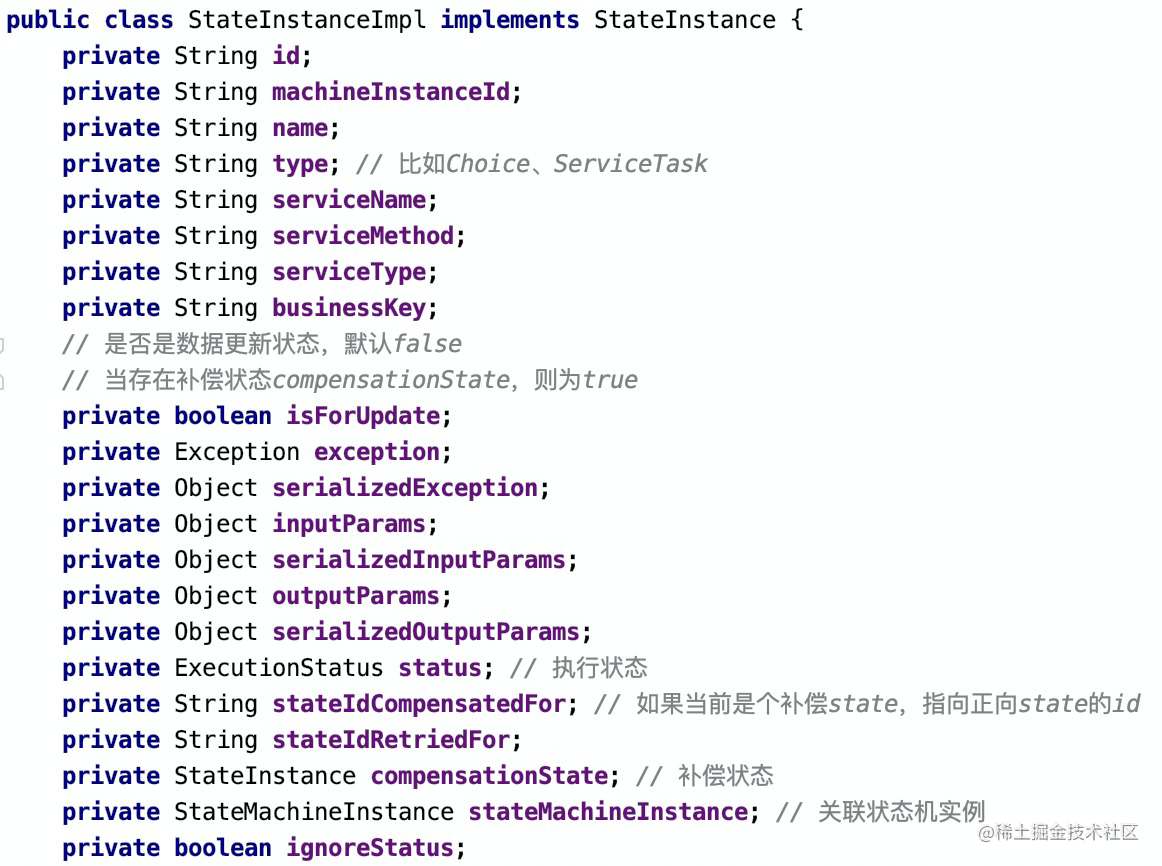

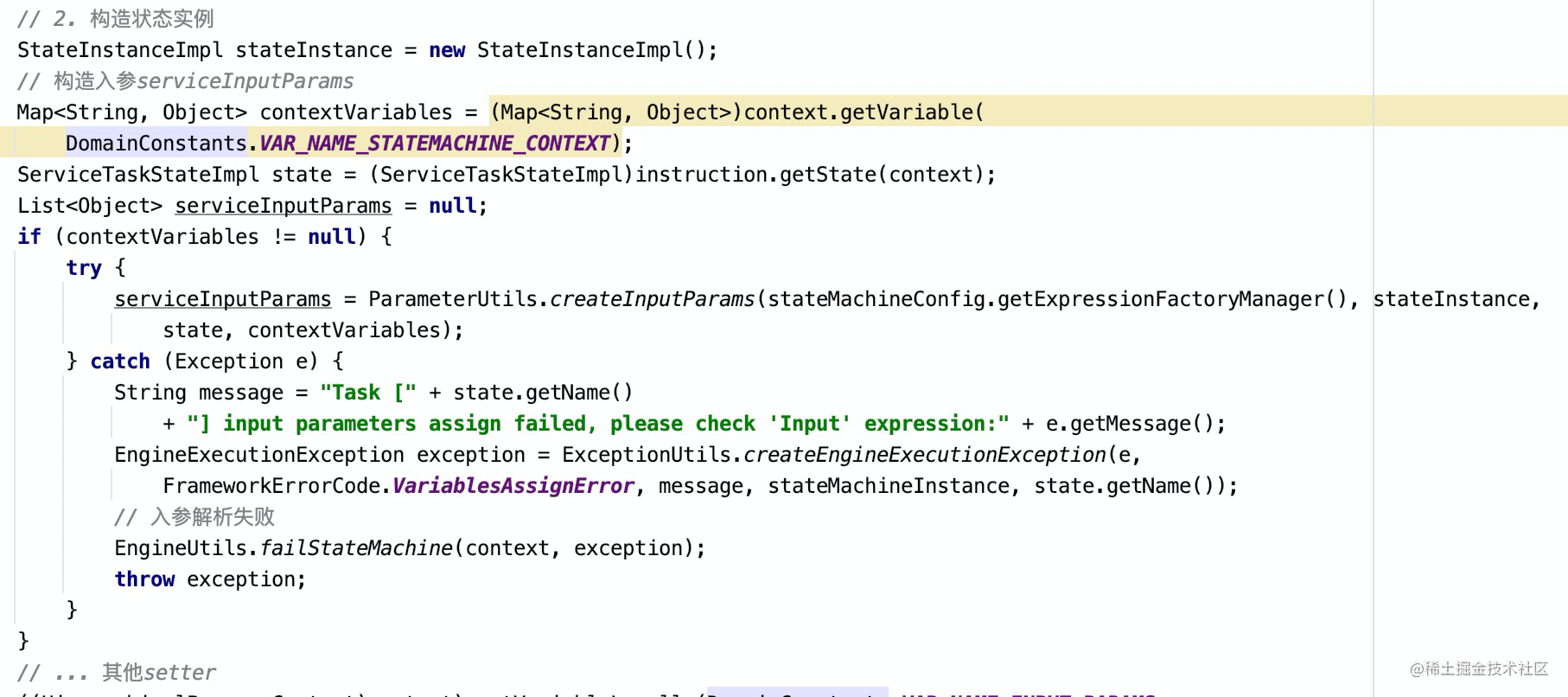

2）构建StateInstanceImpl状态实例，解析入参，放入上下文

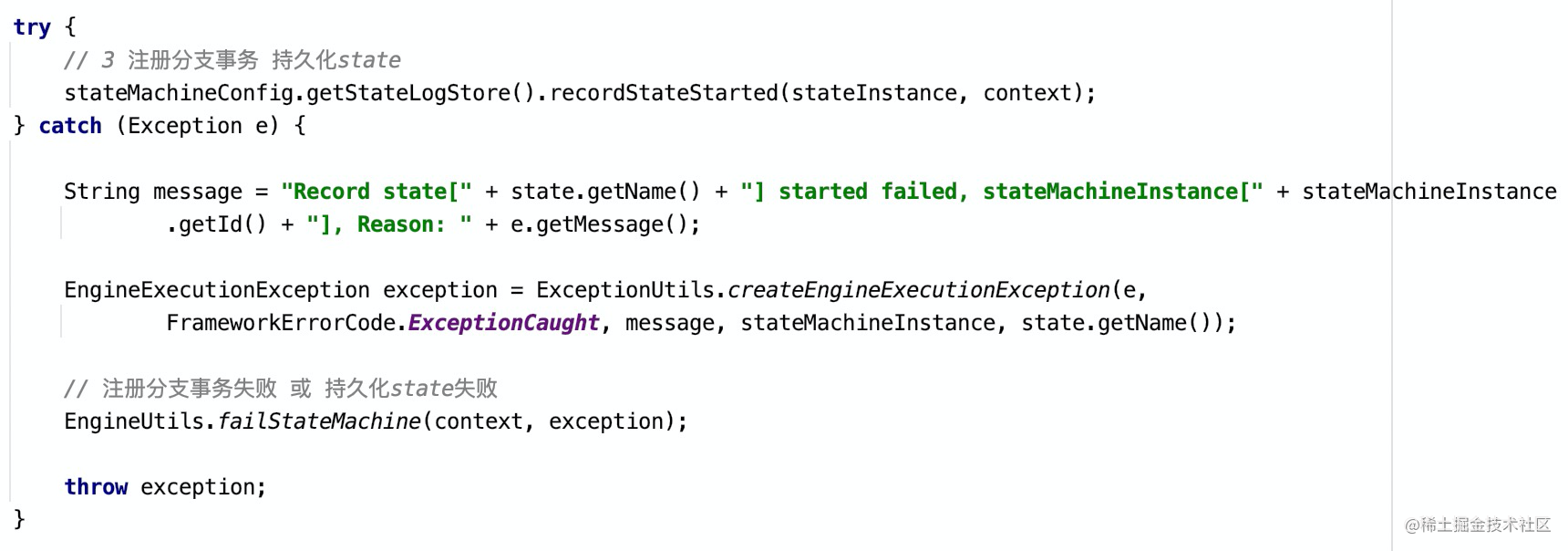

3）注册分支事务（默认关闭），并持久化StateInstanceImpl

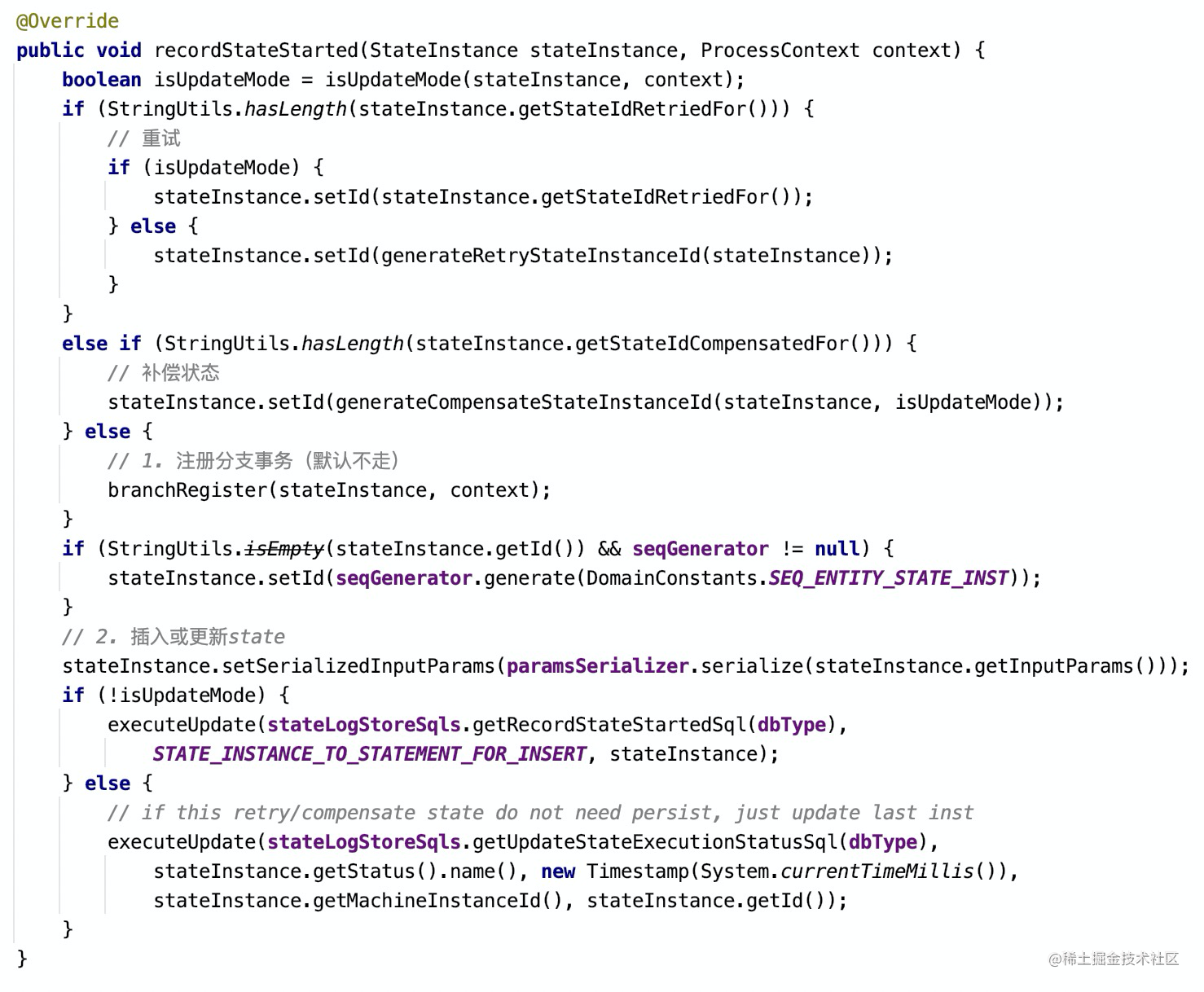

DbAndReportTcStateLogStore#recordStateStarted先开启分支事务，然后持久化StateInstance。

但是，默认情况下sagaBranchRegisterEnable=false，在saga模式下rm角色不会向tc发起BranchRegisterRequest， 基本可以肯定saga模式下，分支事务的概念基本不存在。

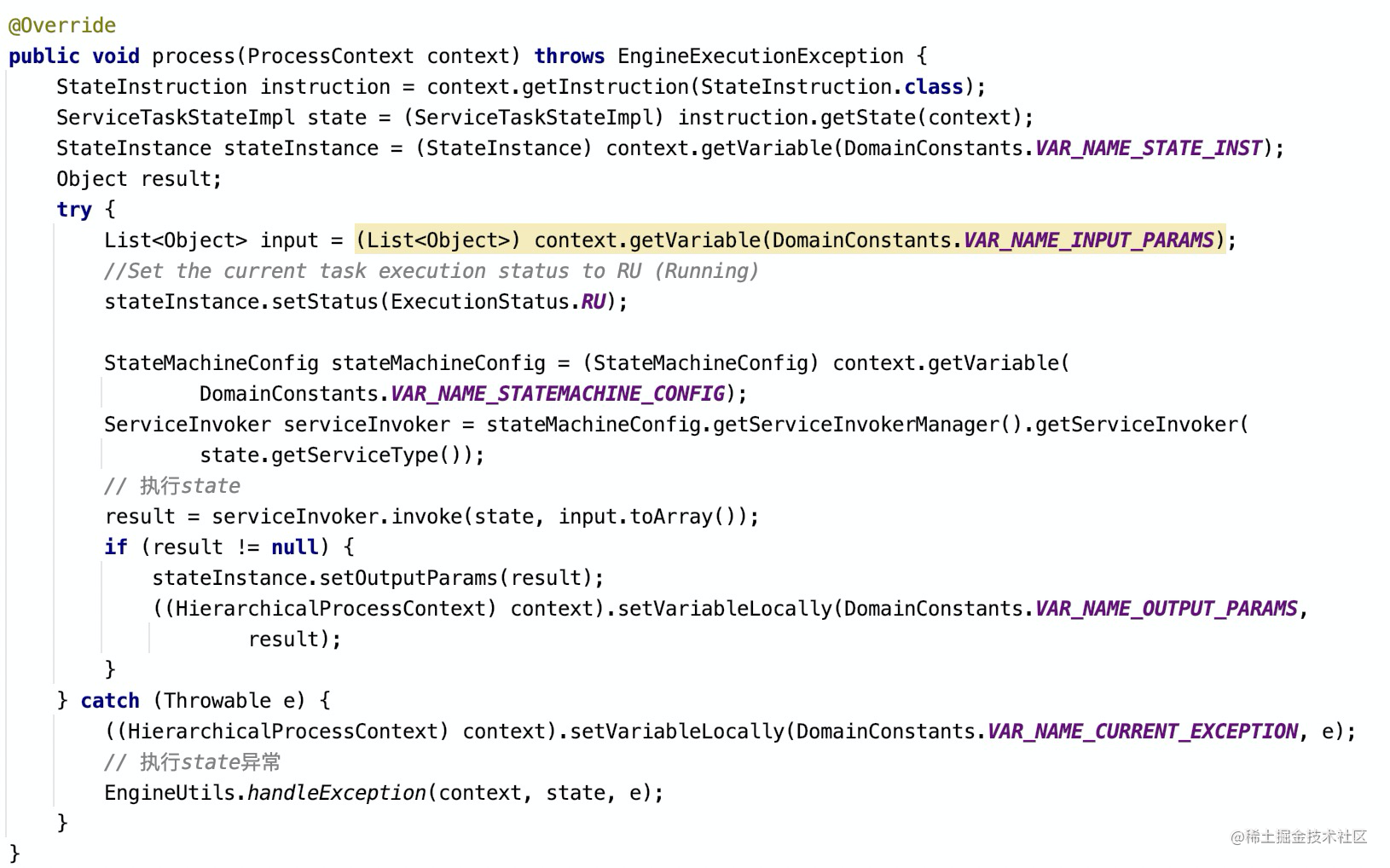

ServiceTaskStateHandler

ServiceTask的实际执行阶段就个关键点：

1）执行SpringBeanServiceInvoker，调用目标方法；

2）如果执行异常，进入EngineUtils.handleException，但是不会主动抛出异常；

执行目标方法

SpringBeanServiceInvoker区分同步或异步执行state（注意这里的异步，是state定义时用户设置为异步，并非用户stateMachineEngine.startAsync api异步执行状态机的异步），但是异步执行state并不会返回任何异常（除了线程池爆了，但是线程池等待队列是无界的Integer.MAX_VALUE），那异步state异常如何进行状态流转呢？（存疑）

SpringBeanServiceInvoker#doInvoke，反射调用目标方法，并支持重试逻辑。

这里重试比较特别的是，state可以存在多种重试策略，对于每个重试策略有一个计数器，比如下面这个配置，最多能重试6次。

"state1": {
    // ...
    "Retry": [
        {
            "Exceptions": ["io.seata.saga.engine.mock.DemoException"],
            "IntervalSeconds": 1.5,
            "MaxAttempts": 3,
            "BackoffRate": 1.5
        },
        {
            "IntervalSeconds": 1,
            "MaxAttempts": 3,
            "BackoffRate": 1.5
        }
    ],
    //...
}

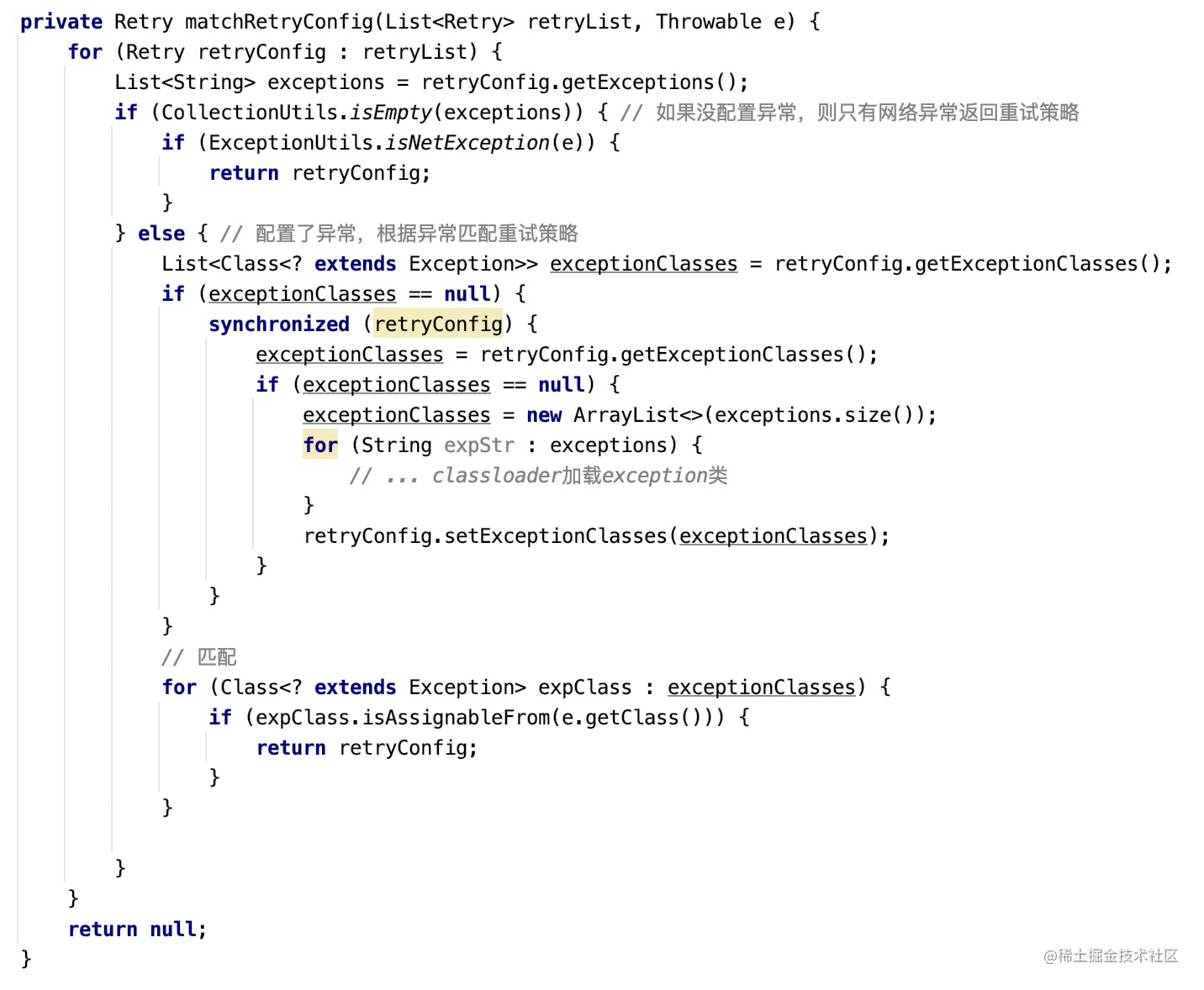

获取重试策略的方法如下：

1）根据配置策略，从前往后依次遍历匹配；

2）如果没有配置异常对应重试策略，则仅判断当前发生的异常是否是网络异常；

3）如果配置异常对应重试策略，则判断异常是否匹配；

上述分析对应官网描述

Retry: 捕获异常后的重试策略, 是个数组可以配置多个规则, Exceptions 为匹配的的异常列表, IntervalSeconds 为重试间隔, MaxAttempts 为最大重试次数, BackoffRate 下一次重试间隔相对于上一次重试间隔的倍数，比如说上次一重试间隔是2秒, BackoffRate=1.5 则下一次重试间隔是3秒。Exceptions 属性可以不配置, 不配置时表示框架自动匹配网络超时异常。当在重试过程中发生了别的异常，框架会重新匹配规则，并按新规则进行重试，同一种规则的总重试次数不会超过该规则的MaxAttempts

异常处理

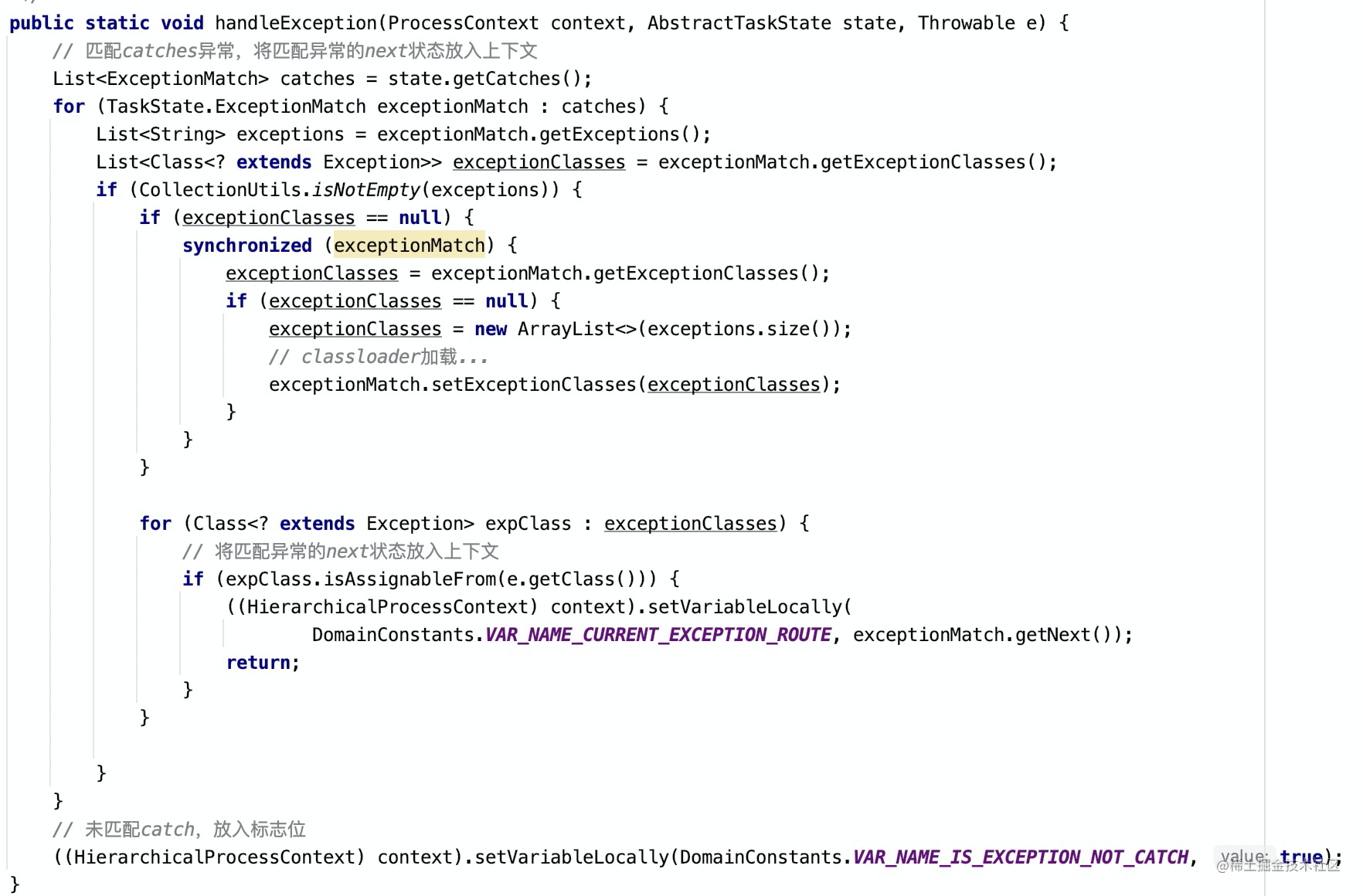

如果业务代码发生异常，EngineUtils#handleException根据用户定义的catch匹配到异常后，将next存入上下文，如果没匹配到，将一个boolean标志位放入上下文。

比如下面这个状态机，如果匹配到DemoException，会将CompensationTrigger放入上下文（VAR_NAME_CURRENT_EXCEPTION_ROUTE），影响之后的路由决策。

{
    //...
    "States": {
        "FirstState": {
            "Type": "ServiceTask",
            "ServiceName": "demoService",
            "ServiceMethod": "foo",
            // ...
            "Status": {
                "$Exception{io.seata.saga.engine.mock.DemoException}": "UN",
                "#root != null": "SU",
                "#root == null": "FA"
            },
            "Catch": [
                {
                    "Exceptions": [
                        "io.seata.saga.engine.mock.DemoException"
                    ],
                    "Next": "CompensationTrigger"
                }
            ]
        }
    }
}

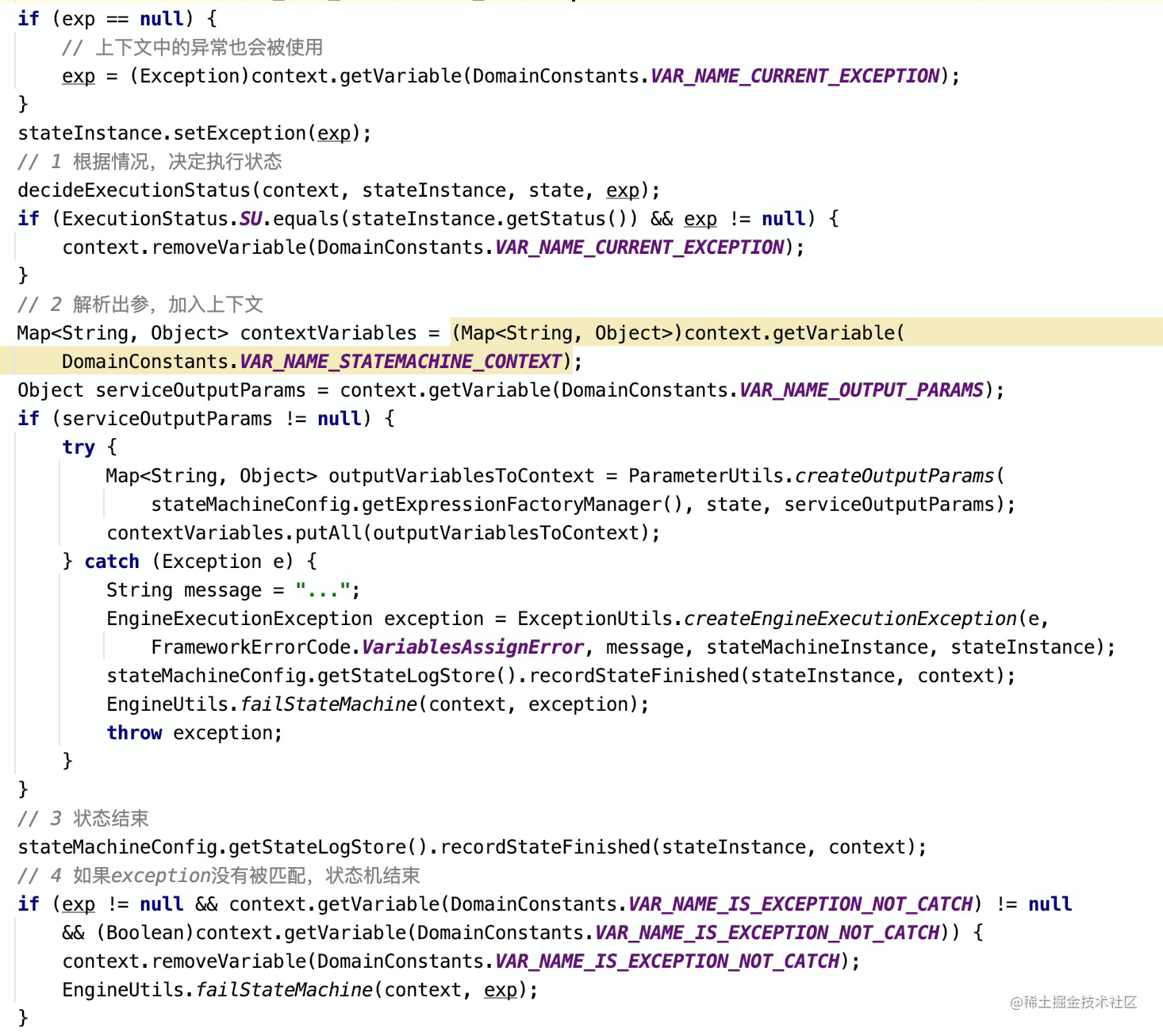

ServiceTaskHandlerInterceptor.postProcess

ServiceTaskHandlerInterceptor#postProcess后处理，分为四个步骤：

1）根据执行情况，决定State执行状态executionStatus（重点）

2）解析出参，放入上下文

3）StateInstance结束（重点）

4）如果异常没有被用户定义catch处理，StateMachineInstance结束（重点）

决策State执行状态

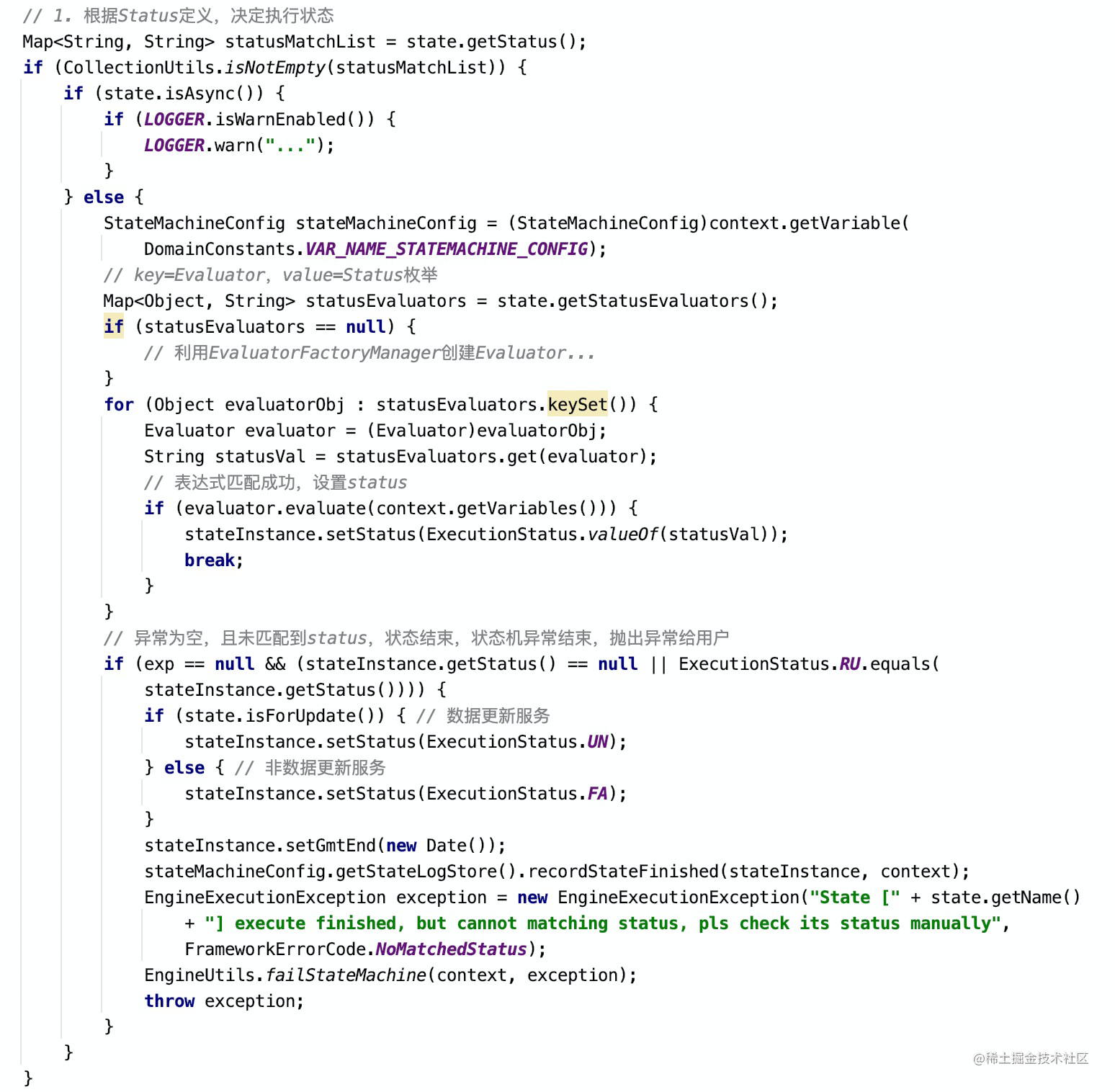

ServiceTaskHandlerInterceptor#decideExecutionStatus：StateInstance的执行状态处理，在preProcess中，StateInstance的状态被置为RU，即running正在运行，在postProcess中进行状态更新。

{
  //...
  "Status": {
    "$Exception{io.seata.saga.engine.mock.DemoException}": "UN",
    "#root != null": "SU",
    "#root == null": "FA"
  }
}

首先根据用户定义的Status决定执行状态：

1）如果是异步state，则跳过该步骤

2）在未发生异常的情况下，如果用户定义status没有mapping到状态，最终StateInstance会以Unknown结束（isForUpdate=true，代表数据更新服务），整个状态机StateMachineInstance会以异常结束，并抛出异常到用户代码。 所以未发生异常，如果用户自定义状态Status，必须要定义一个兜底的映射；

3）在发生异常的情况下，如果用户定义status没有mapping到状态，走saga默认逻辑；

如果用户没有定义Status或发生异常未匹配Status，那么走默认逻辑：

1）无异常，Success；（异步state一定进入success，也就是说异步state对整个状态流程几乎没影响，只要提交到线程池成功，就是成功）

2）非数据更新服务，发生异常，结果为Fail；

3）数据更新服务，发生异常，根据异常类型决定：

3-1）如果异常是无法建立网络连接ConnectionException，状态是Fail；

3-2）其他异常（包括业务异常、网络超时）状态都是Unknown；

State执行完成持久化

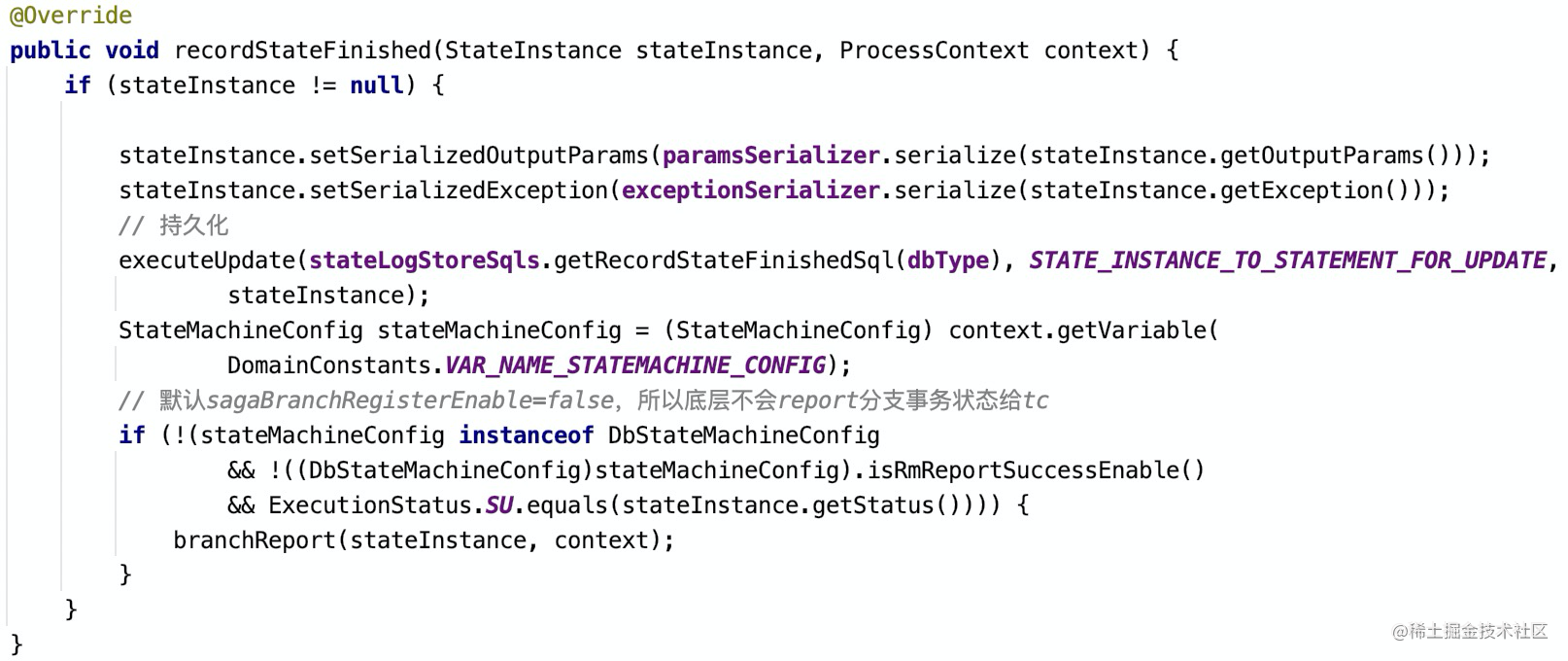

DbAndReportTcStateLogStore#recordStateFinished：

1）持久化StateInstance，将出参和异常，还有最终状态，都持久化到db；

2）因为默认没开启sagaBranchRegisterEnable，如果state执行失败，也不会发送branchReport给tc汇报分支事务状态；

State执行异常，状态机以失败结束

如果State定义的catch没有对发生的异常做特殊处理（比如触发CompensationTrigger回滚补偿，或进入其他状态），那么状态机实例将以失败结束，注意当前StateInstance的状态已经被决策，不是FA就是UN。这个放在第6点总结。

Choice

"ChoiceState":{
    "Type": "Choice",
    "Choices":[
        {
            "Expression":"[a] == 1",
            "Next":"SecondState"
        },
        {
            "Expression":"[a] == 2",
            "Next":"ThirdState"
        }
    ],
    "Default":"SecondState"
}

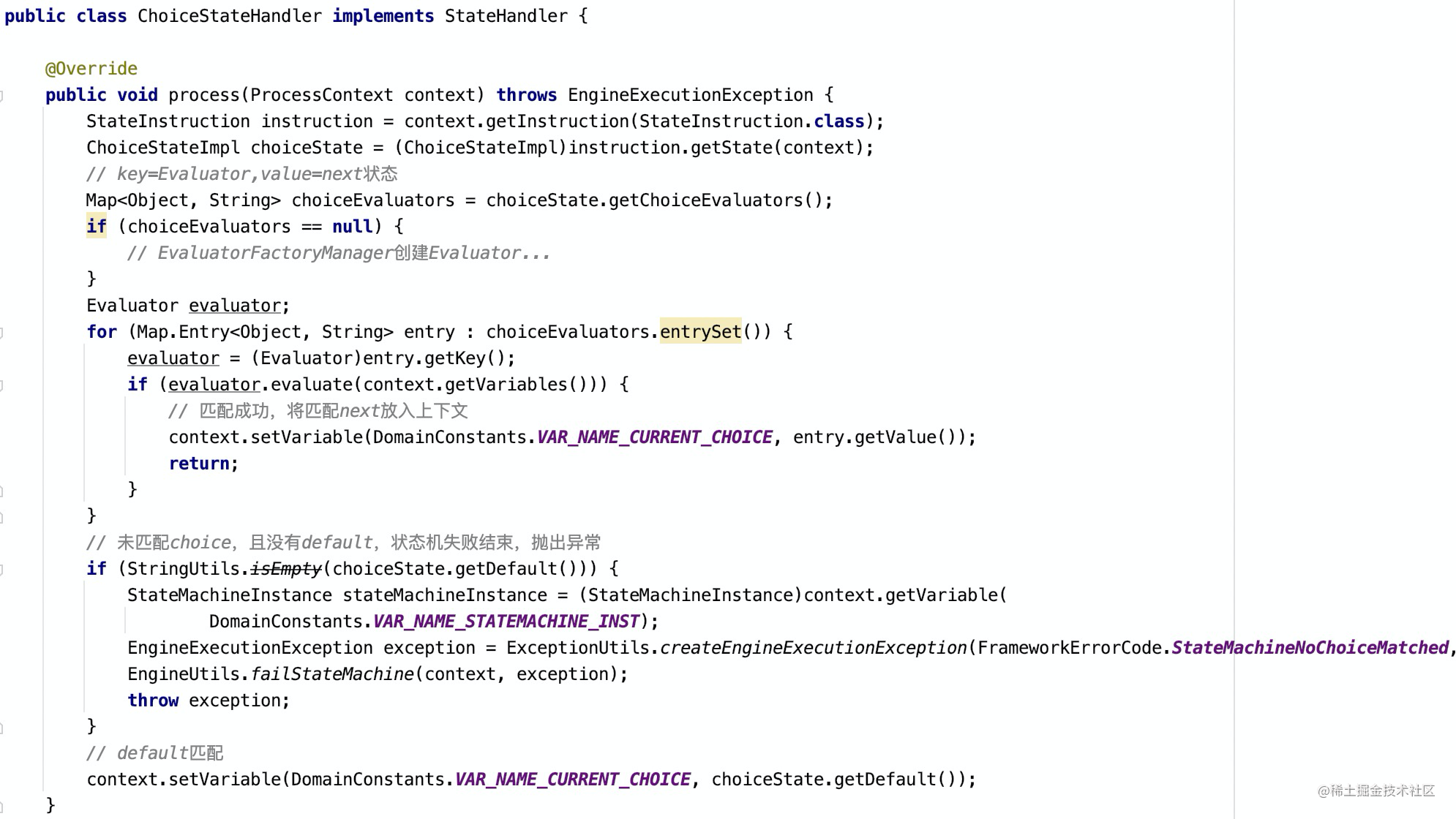

先无视route路由，看一下ChoiceState的实现。

ChoiceState没有拦截逻辑，直接进入process方法。

优先匹配Choices中的每个expression。由于使用LinkedHashMap，所以按照定义的顺序，从上到下优先匹配。

如果没有匹配到Choices，采用Default返回，如果没有定义Default，状态机实例异常结束，抛出异常到用户。

ChoiceState将匹配到的状态，放入上下文，给route路由提供支持。

CompensationTrigger

如果要触发saga二阶段补偿回滚，必须手动catch异常，通过next指向CompensationTrigger。

{
    "States": {
        // ...
        "SecondState": {
            "Type": "ServiceTask",
            "ServiceName": "demoService",
            "ServiceMethod": "bar",
            "Catch": [
                {
                    "Exceptions": [
                        "io.seata.saga.engine.mock.DemoException"
                    ],
                    "Next": "CompensationTrigger"
                }
            ],
            "Next": "Succeed"
        },
        "CompensationTrigger": {
            "Type": "CompensationTrigger",
            "Next": "Fail"
        },
        "Fail": {
            "Type":"Fail",
            "ErrorCode": "NOT_FOUND",
            "Message": "not found"
        }
    }
}

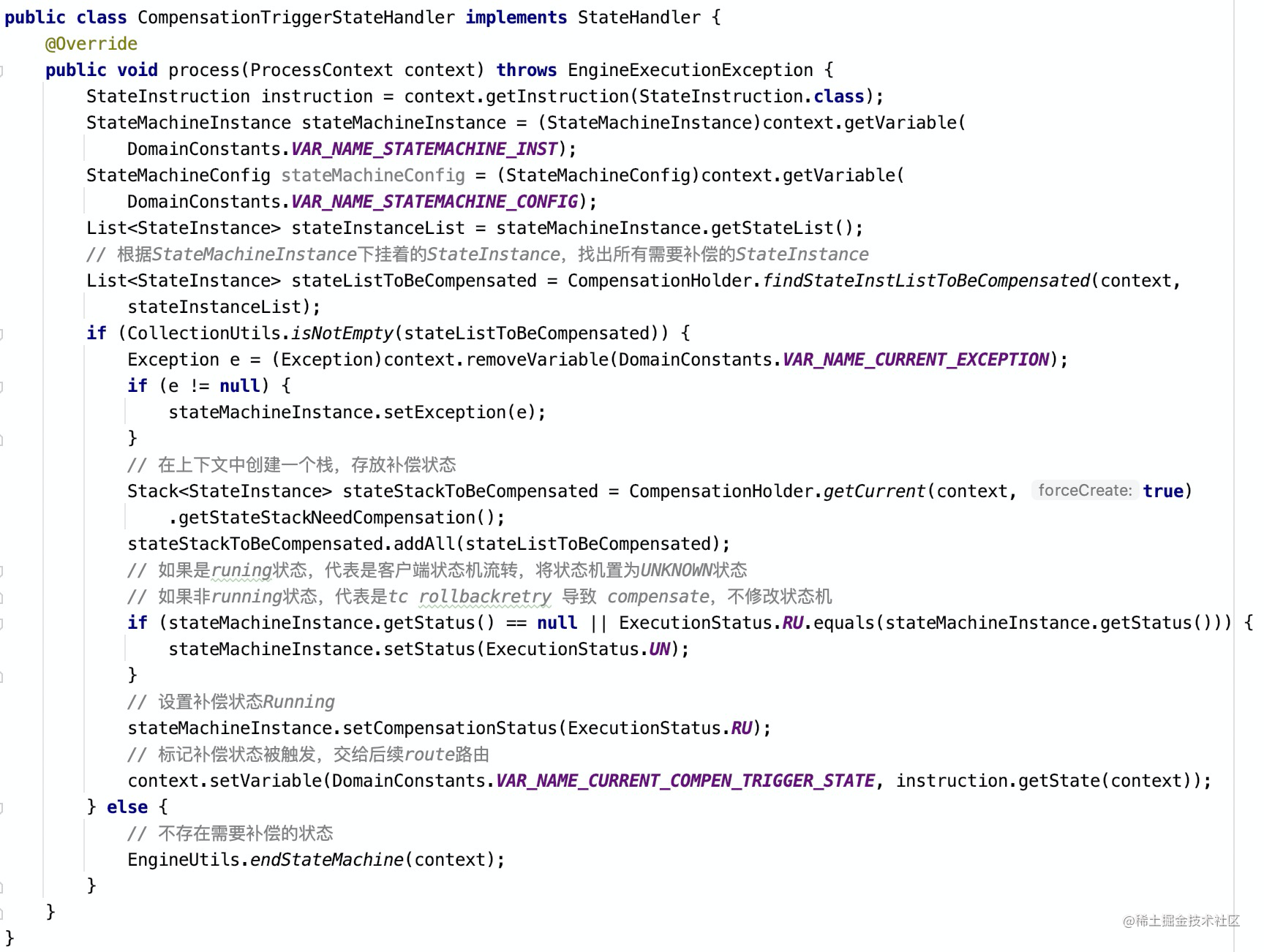

CompensationTriggerStateHandler开启二阶段回滚流程。

1）找出所有需要被补偿的StateInstance

2）在上下文中创建一个栈，将需要被补偿的StateInstance入栈

3）标记状态机status=Unknown，compensationStatus=Running

4）在上下文中VAR_NAME_CURRENT_COMPEN_TRIGGER_STATE放入当前补偿状态CompensationTrigger，为后续route路由做铺垫

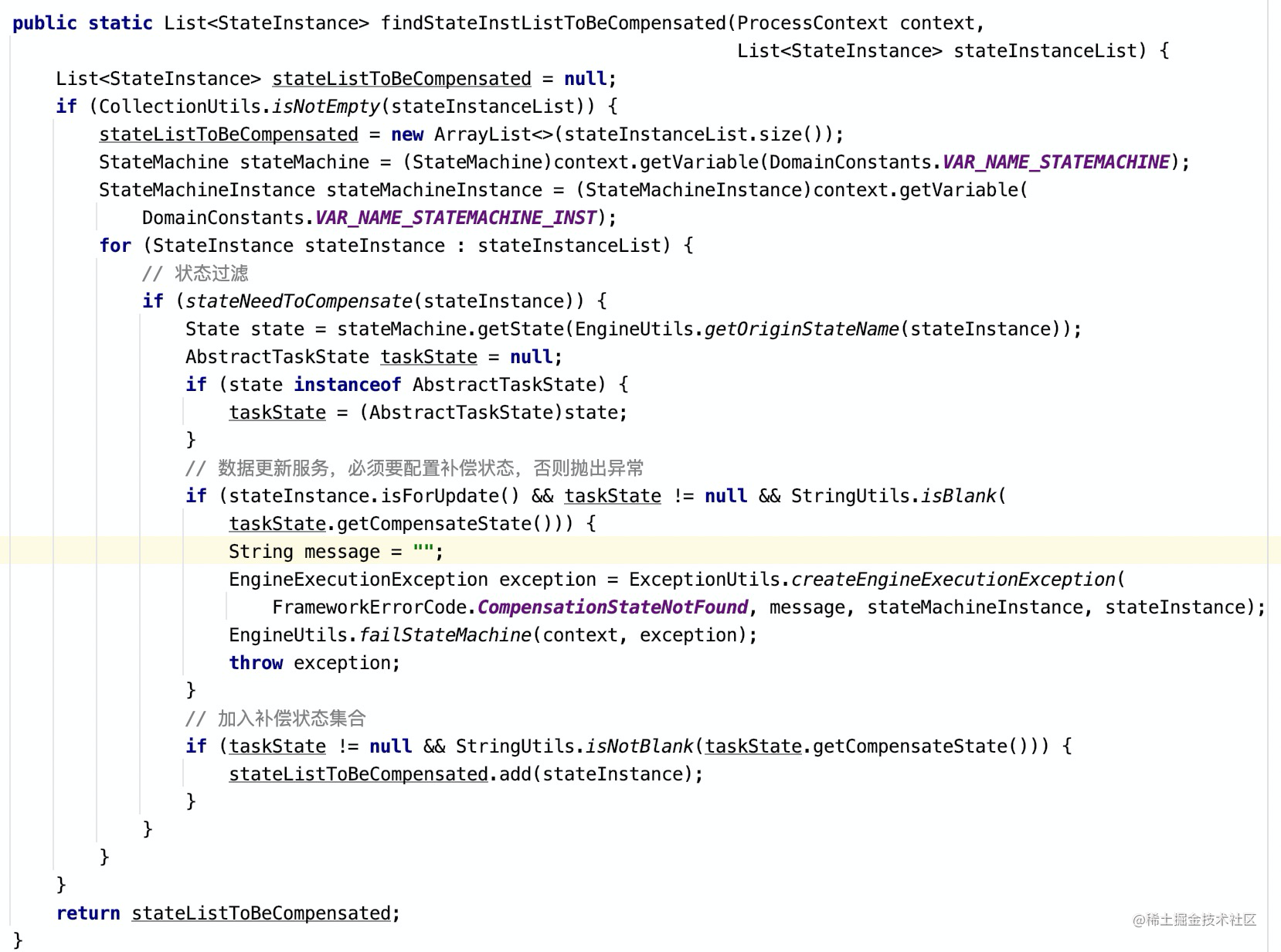

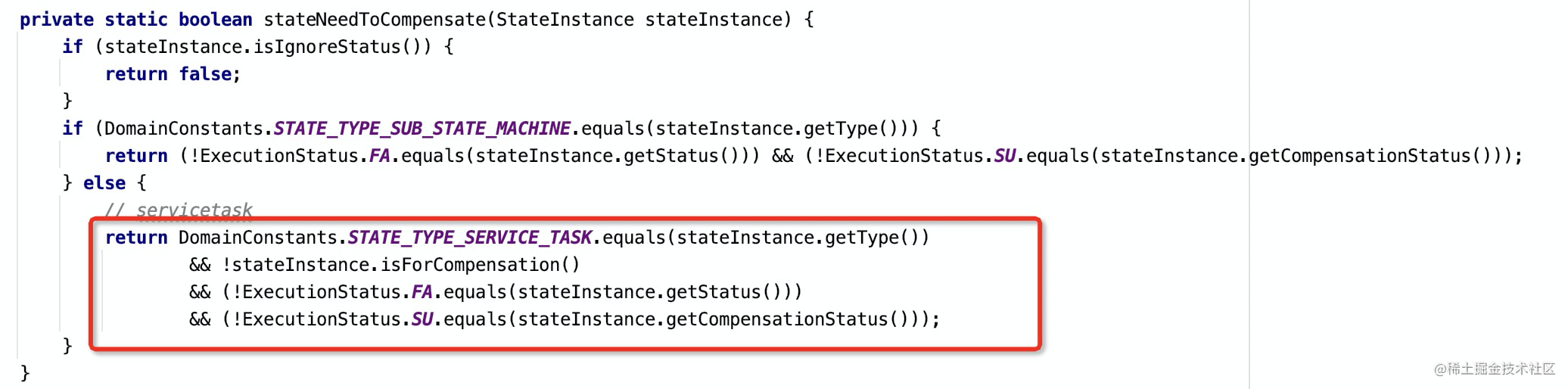

CompensationHolder#findStateInstListToBeCompensated从StateInstance中选择需要补偿的状态，对于ServiceTask，Status非Fail && CompensationStatus非Success && 有补偿状态的StateInstance都会加入补偿状态集合。

结合上面StateInstance的状态决策，比如发生网络连接异常，状态为Fail，就不会加入补偿状态集合。

Succeed/Fail

用户可以自己定义业务流程，最终转向Succeed代表业务成功，或Fail代表业务失败。

"Succeed": {
    "Type":"Succeed"
},
"Fail": {
    "Type":"Fail",
    "ErrorCode": "NOT_FOUND",
    "Message": "not found"
}

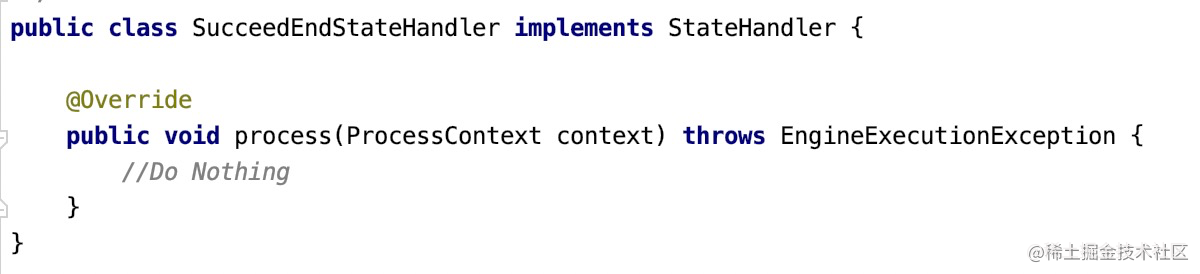

Succeed目前没有做任何处理。

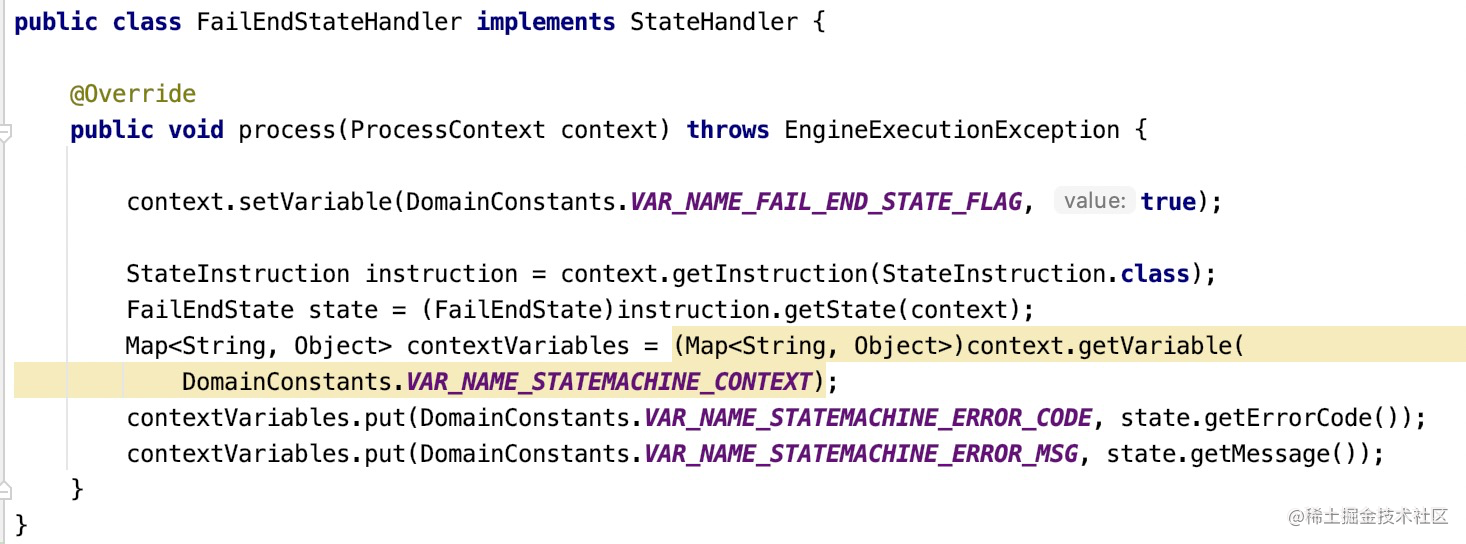

FailEndStateHandler在上下文中放入了一些变量，比如配置的errorcode，没做特殊处理。

5、route阶段

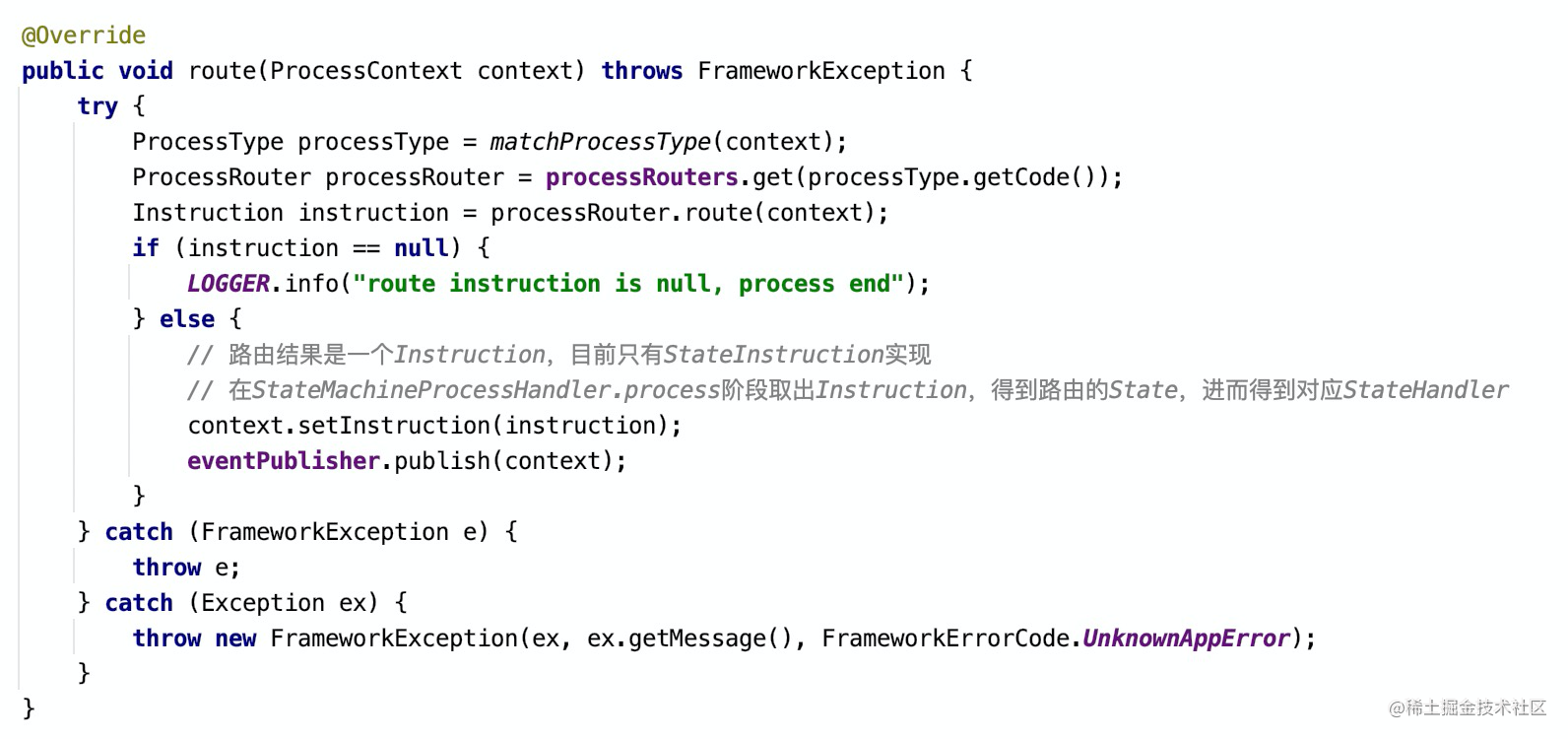

DefaultRouterHandler处理route整体逻辑，通过ProcessRouter处理返回下一个要执行的StateInstruction，将上下文重新通过EventPublisher发布。

对于DirectEventBus会将Context写入Context.VAR_NAME_SYNC_EXE_STACK栈即结束。

执行阶段currentStack.size>0，会从栈中捞出来路由后的Context，继续执行下一个State。

public class DirectEventBus extends AbstractEventBus<ProcessContext> {
    private static final String VAR_NAME_SYNC_EXE_STACK = "_sync_execution_stack_";
    @Override
    public boolean offer(ProcessContext context) throws FrameworkException {
        boolean isFirstEvent = false;
        Stack<ProcessContext> currentStack = (Stack<ProcessContext>)context.getVariable(VAR_NAME_SYNC_EXE_STACK);
        if (currentStack == null) { // 不会进入这里，因为第一个state执行已经初始化了栈
            isFirstEvent = true;
            // 初始化Stack
        }
        currentStack.push(context); // 入栈
        if (isFirstEvent) { // false，路由后不会重复执行
            try {
                while (currentStack.size() > 0) {
                    ProcessContext currentContext = currentStack.pop();
                    for (EventConsumer eventHandler : eventHandlers) {
                        eventHandler.process(currentContext);
                    }
                }
            } finally {
                context.removeVariable(VAR_NAME_SYNC_EXE_STACK);
            }
        }
        return true;
    }
}

ProcessRouter就一个实现TaskStateRouter根据state的执行情况，路由到下一个状态，注意返回的Instruction实例没变，只是修改了stateName而已。

一般有四种场景：

1）instruction已经结束；

2）CompensationTrigger设置补偿路由VAR_NAME_CURRENT_COMPEN_TRIGGER_STATE；

3）state.Catch设置exception路由VAR_NAME_CURRENT_EXCEPTION_ROUTE；

4）Choice设置路由VAR_NAME_CURRENT_CHOICE；

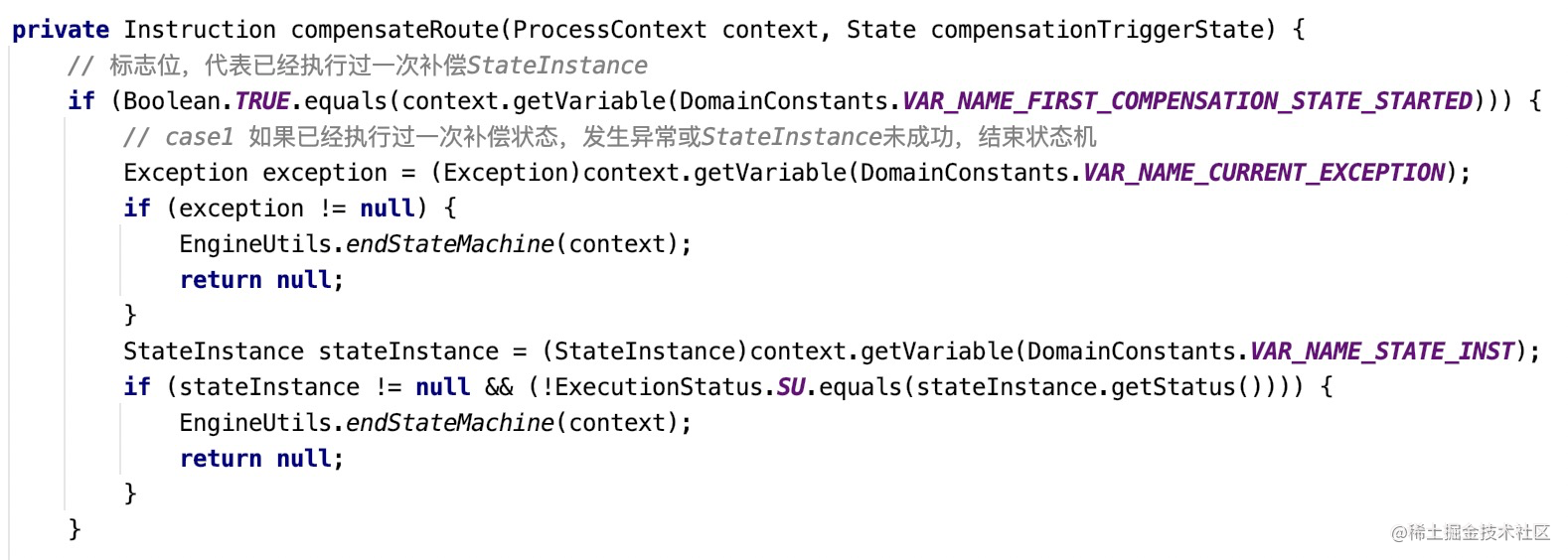

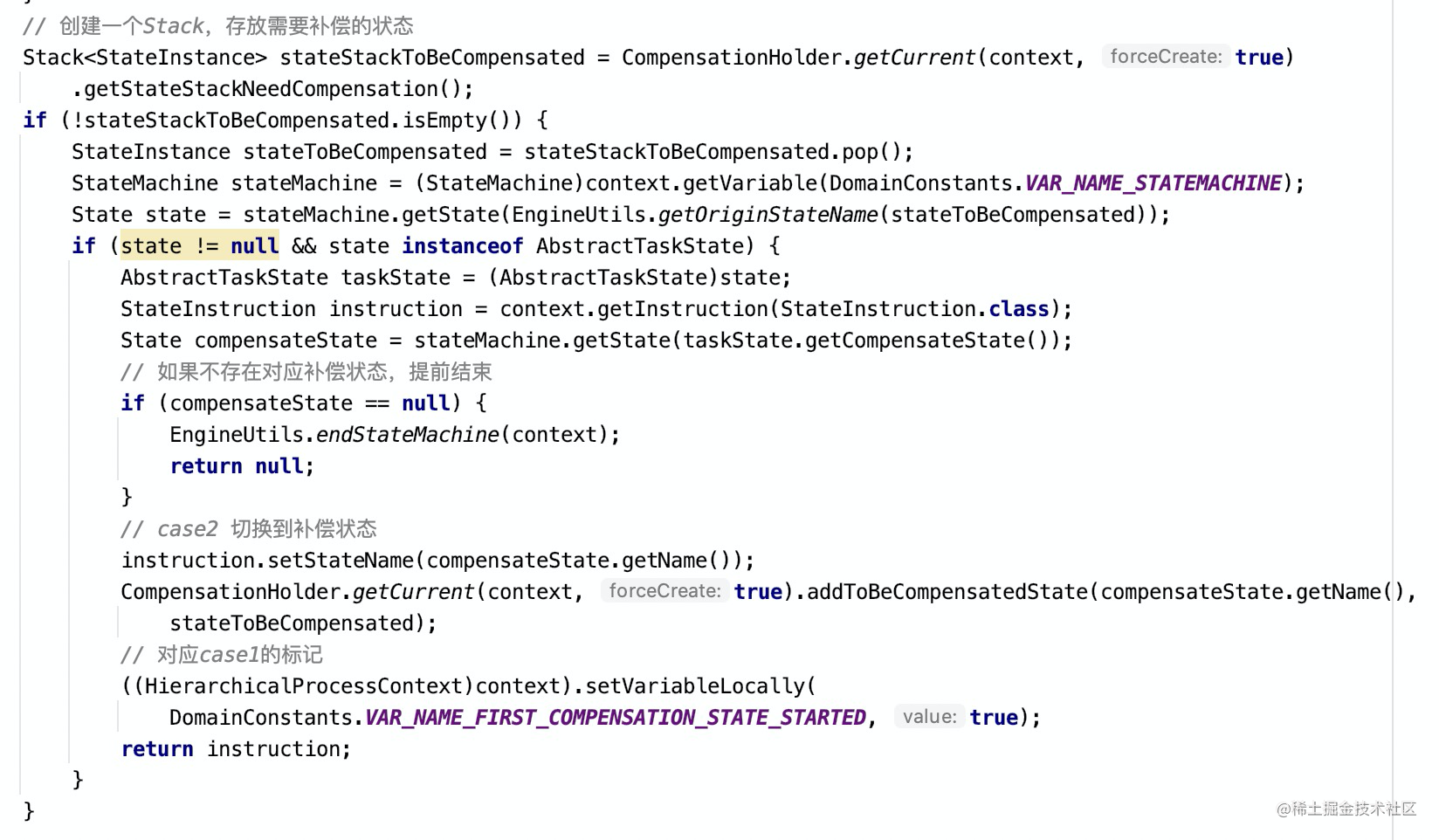

TaskStateRouter#compensateRoute根据补偿执行情况路由。

case1：如果发生异常，或StateInstance执行非成功，结束状态机endStateMachine；

case2：从StateInstance栈中弹出下一个要补偿的State，路由到对应compensateState；

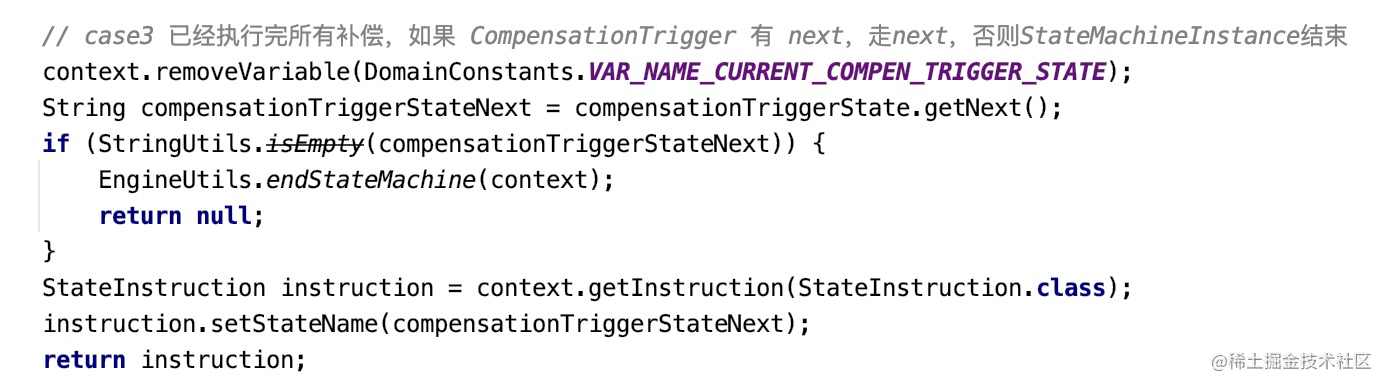

case3：StateInstance栈为空，代表补偿流程已经走完，路由到CompensationTrigger.next，如果next不存在结束状态机endStateMachine；

6、状态机结束

状态机结束其实在process和route阶段都存在，多种情况下都会引发状态机结束，主要分为状态机执行失败、状态机执行成功。

状态机执行失败

状态机执行失败（EngineUtils#failStateMachine），触发条件有很多，根据上面的流程举例来说：

1）ServiceTaskHandlerInterceptor#preProcess：检测事务超时StateMachineExecutionTimeout；

2）ServiceTaskHandlerInterceptor#preProcess：入参解析失败VariablesAssignError；

3）ServiceTaskHandlerInterceptor#preProcess：StateInstance持久化失败ExceptionCaught；

4）ServiceTaskHandlerInterceptor#postProcess：出参解析失败VariablesAssignError；

5）ServiceTaskHandlerInterceptor#postProcess：ServiceTask业务exception未被用户定义catch路由（EngineUtils#handleException）；（重点）

6）ServiceTaskHandlerInterceptor#decideExecutionStatus：决策ServiceTask执行状态，用户定义了Status映射，在未发生异常的情况下，没有映射到Status状态NoMatchedStatus；

7）ChoiceStateHandler#process：choices匹配不到，且没有配置default，StateMachineNoChoiceMatched；

以上可以总结为三种：

1）用户配置状态机错误，比如choices、status配置映射不到；

2）框架无法处理，不可恢复错误，比如入参解析失败；

3）ServiceTask执行异常，未被catch路由，需要seata执行正向或逆向补偿；（重点）

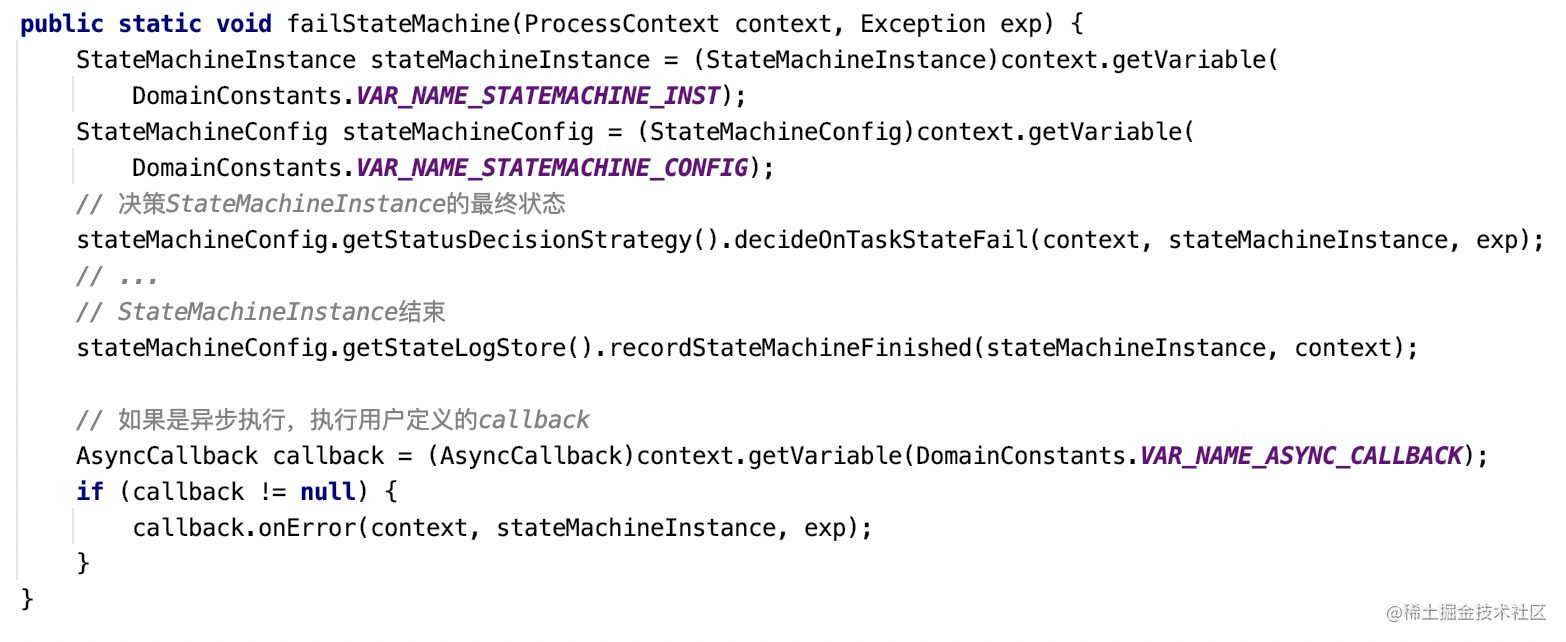

EngineUtils#failStateMachine分为三步：

1）decideOnTaskStateFail决策失败状态（重点）；

2）recordStateMachineFinished状态机结束（重点）；

3）如果是异步执行状态机，执行回调函数AsyncCallback；

recordStateMachineFinished

为什么这里先看第二步，再看第一步，因为第一步的代码实在太恶心了，但是又非常关键，至于为什么关键，只有看了第二步才能看明白。

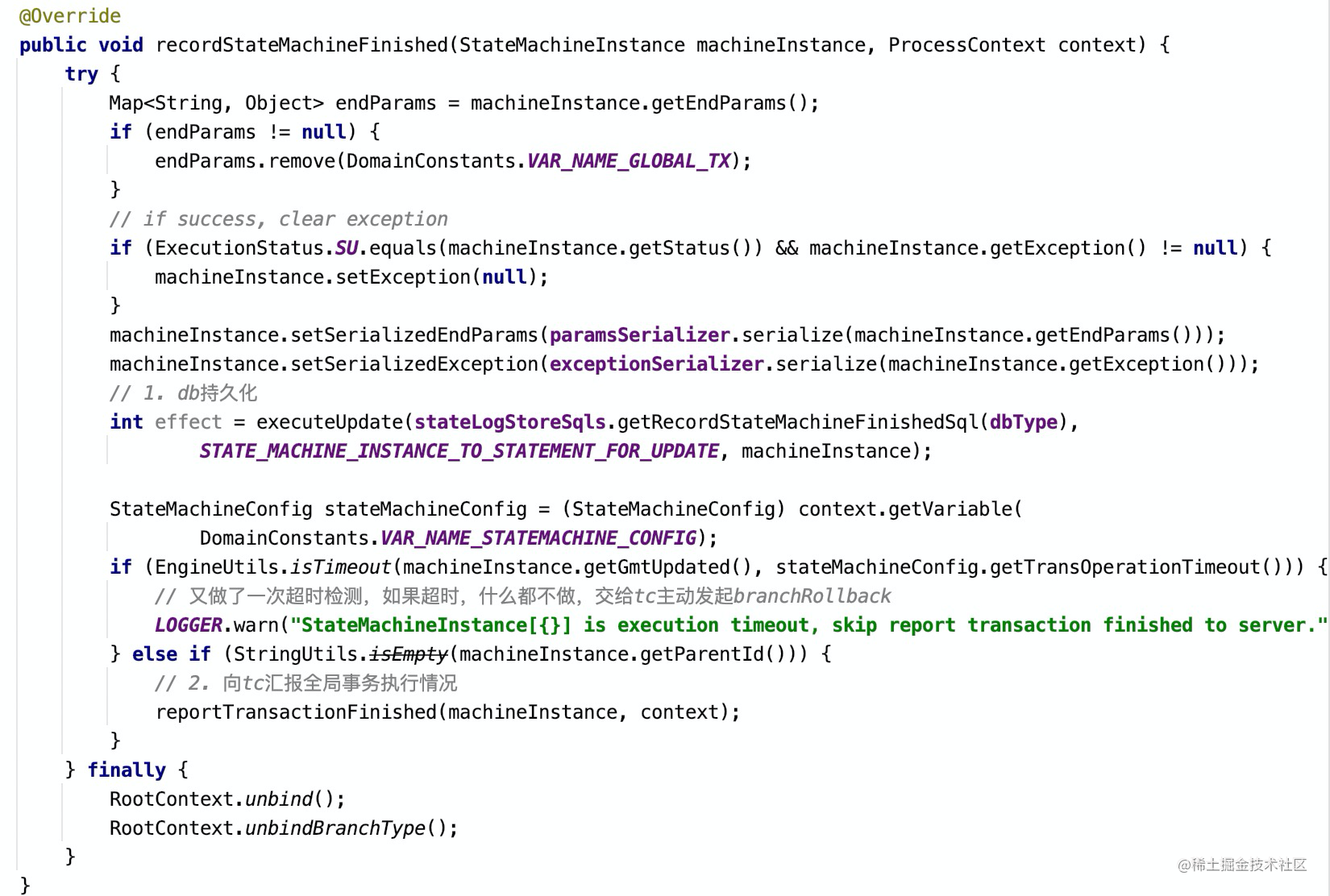

DbAndReportTcStateLogStore#recordStateMachineFinished分为三步：

1）StateMachineInstance持久化db

2）向tc汇报全局事务状态（重点）

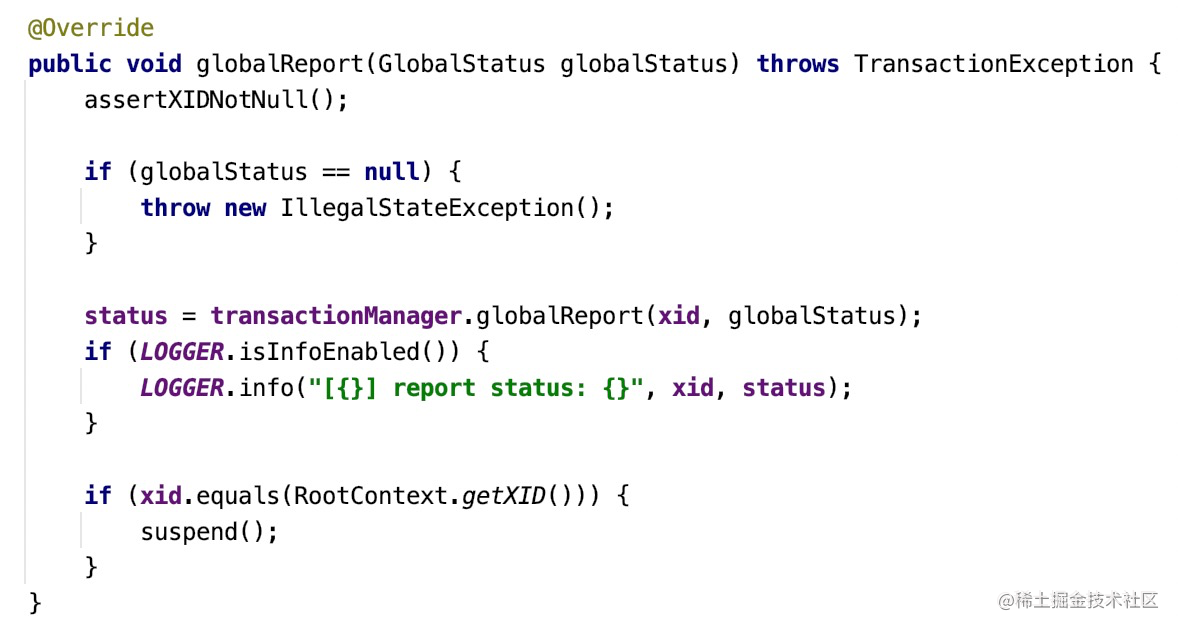

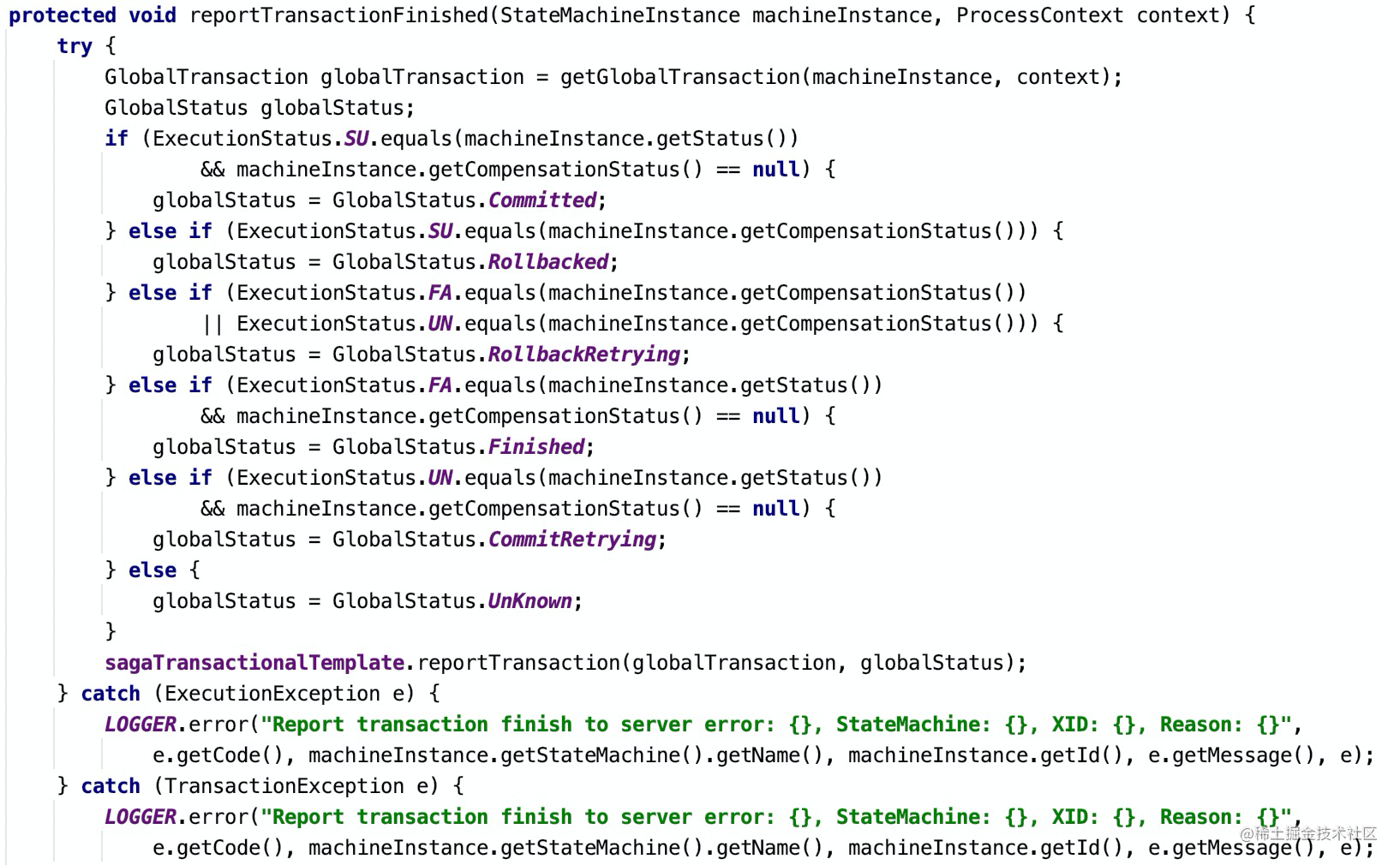

DbAndReportTcStateLogStore#reportTransactionFinished根据StateMachineInstance的执行状态，映射为全局事务的状态，向tc汇报GlobalReportRequest，GlobalReportRequest目前只有saga模式下会存在，也很特殊。映射关系比较清楚，可以猜测对于需要重试的状态（CommitRetrying、RollbackRetrying、UnKnown）tc肯定会定时发起重试。

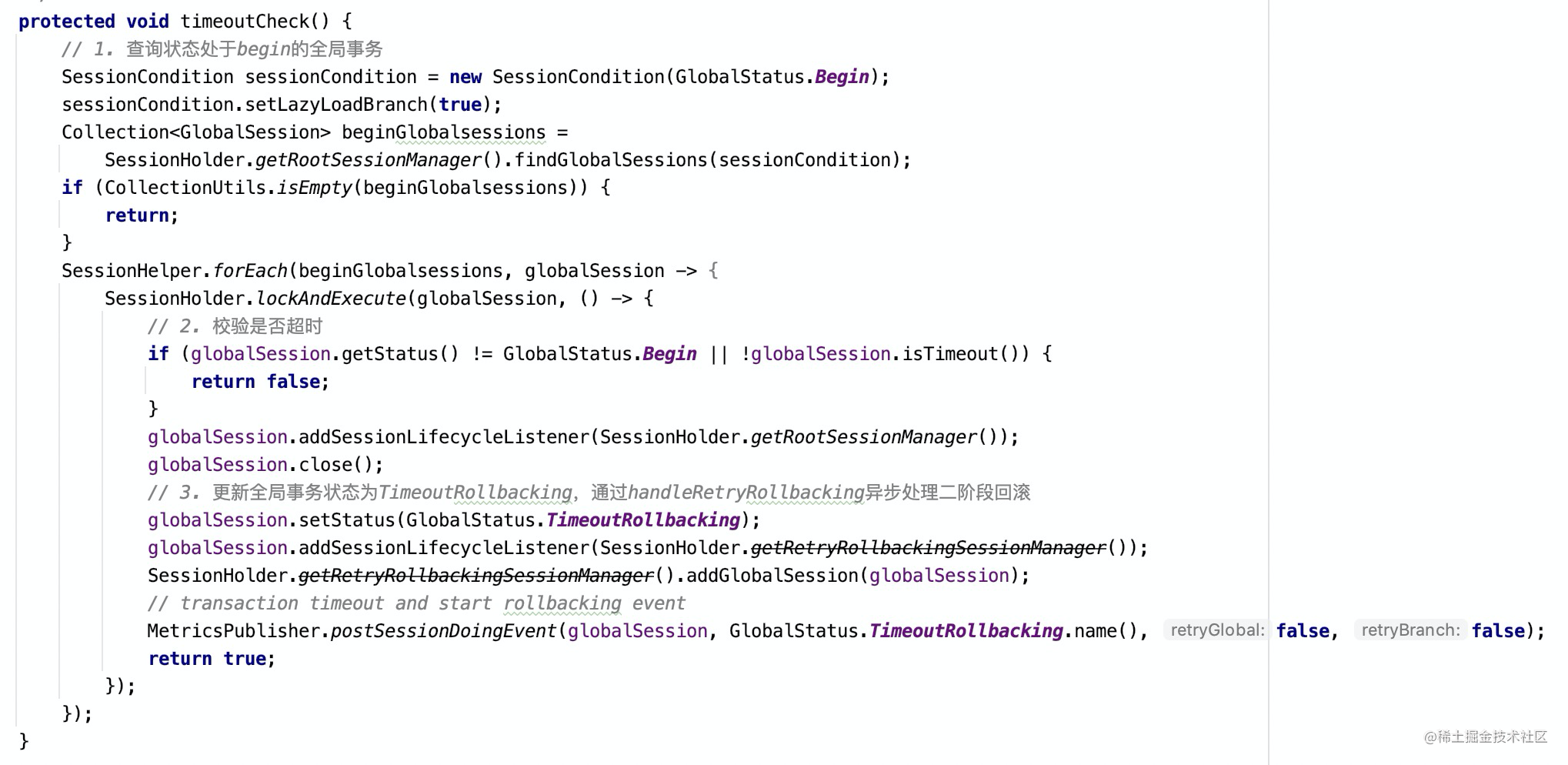

这里看到reportTransaction调用tc如果失败，异常都被简单捕获了，这可能导致tc会在超时之后主动发起rollback。

底层DefaultGlobalTransaction也没有做任何重试处理，不像传统tm的commit/rollback都会默认重试5次。

之所以没做重试，可能是因为tc没做幂等控制。

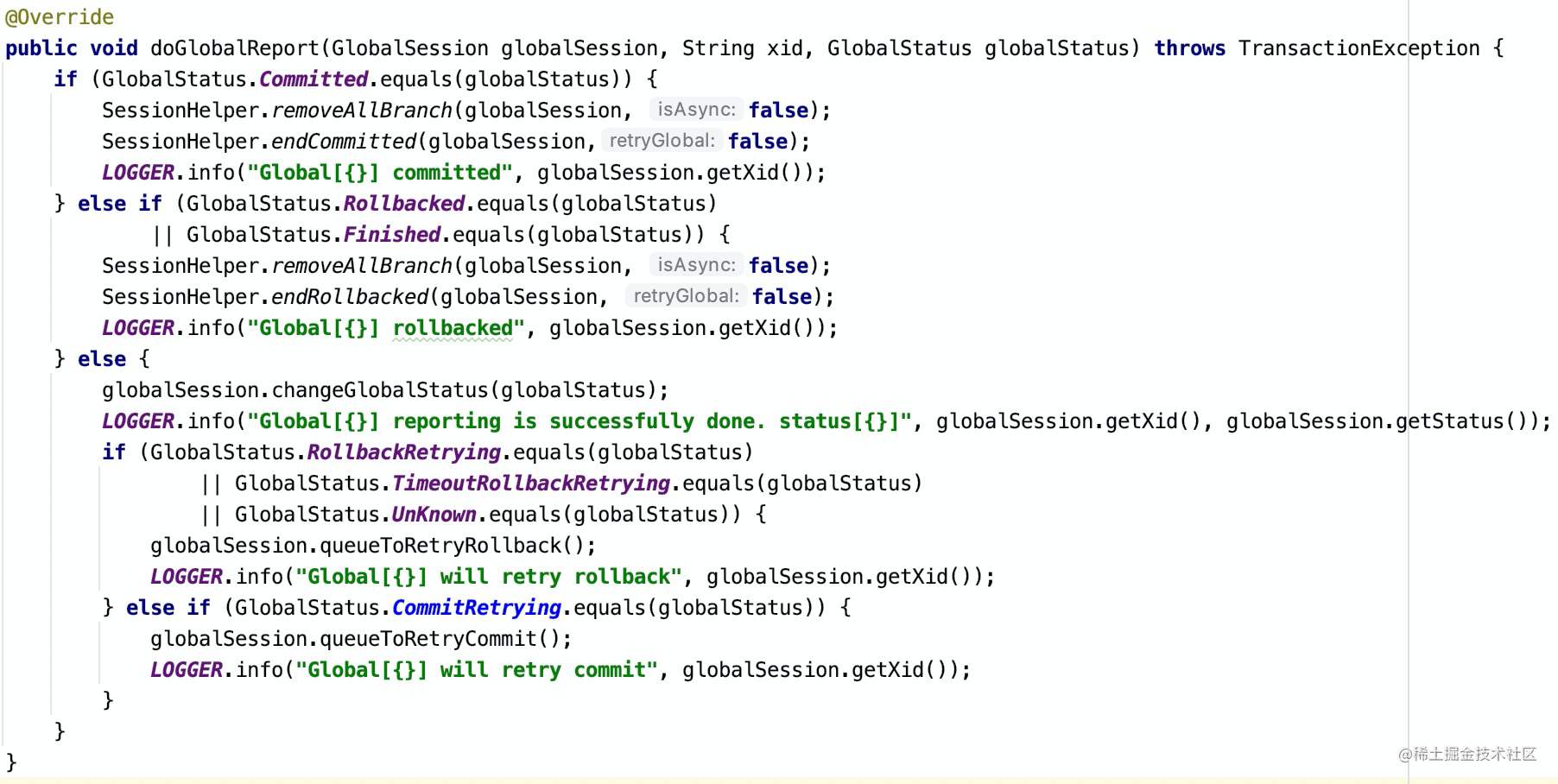

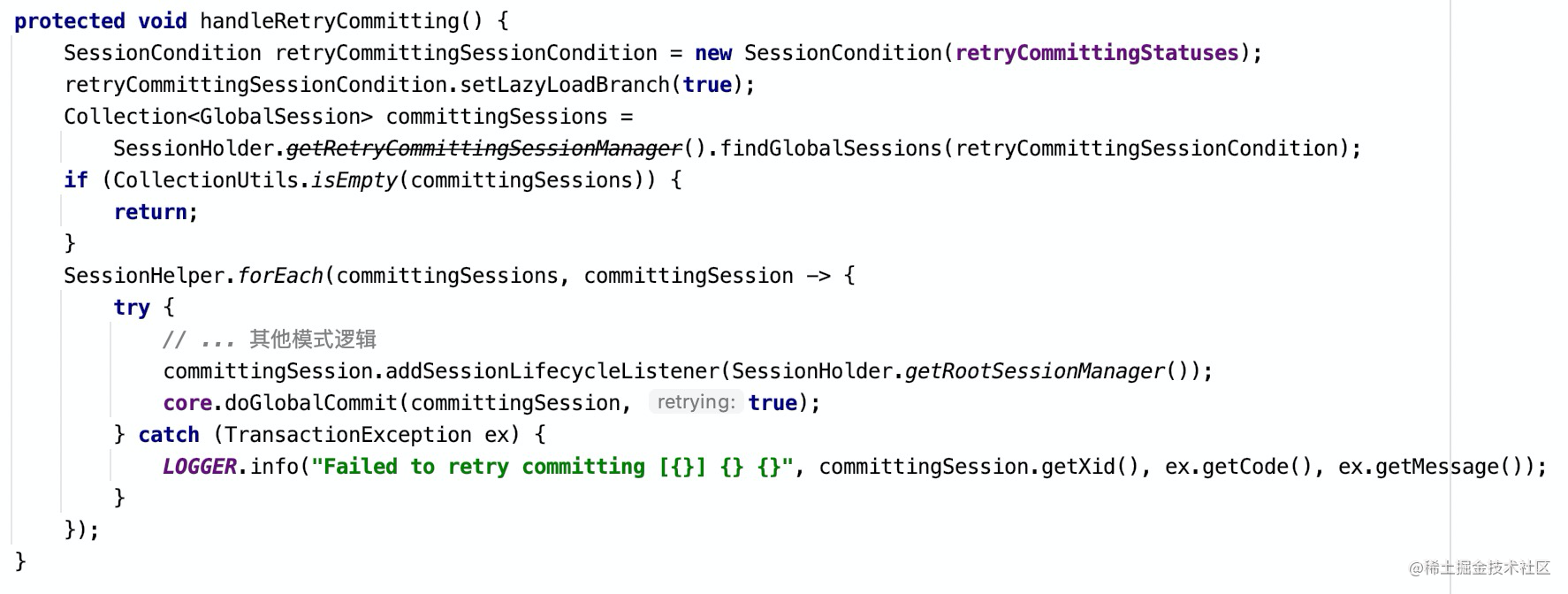

如果tc发起提交重试或回滚重试，tc会收到多个GlobalReport。

decideOnTaskStateFail

这个代码逻辑是在是太绕了，但是却很关键，有多复杂你可以看一下这个ISSUE（github.com/seata/seata…），一个bug两个人要来回讨论几个回合，就因为if/else写的不够严谨。

这一步我们重点关注ServiceTask业务exception未被用户定义catch路由这个场景下引发的状态机结束。

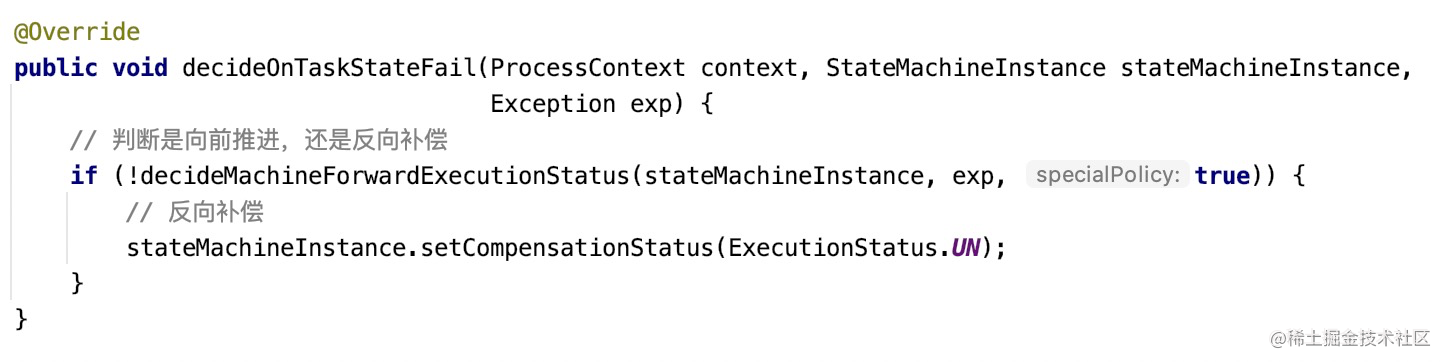

DefaultStatusDecisionStrategy#decideOnTaskStateFail根据情况选择推进还是补偿。

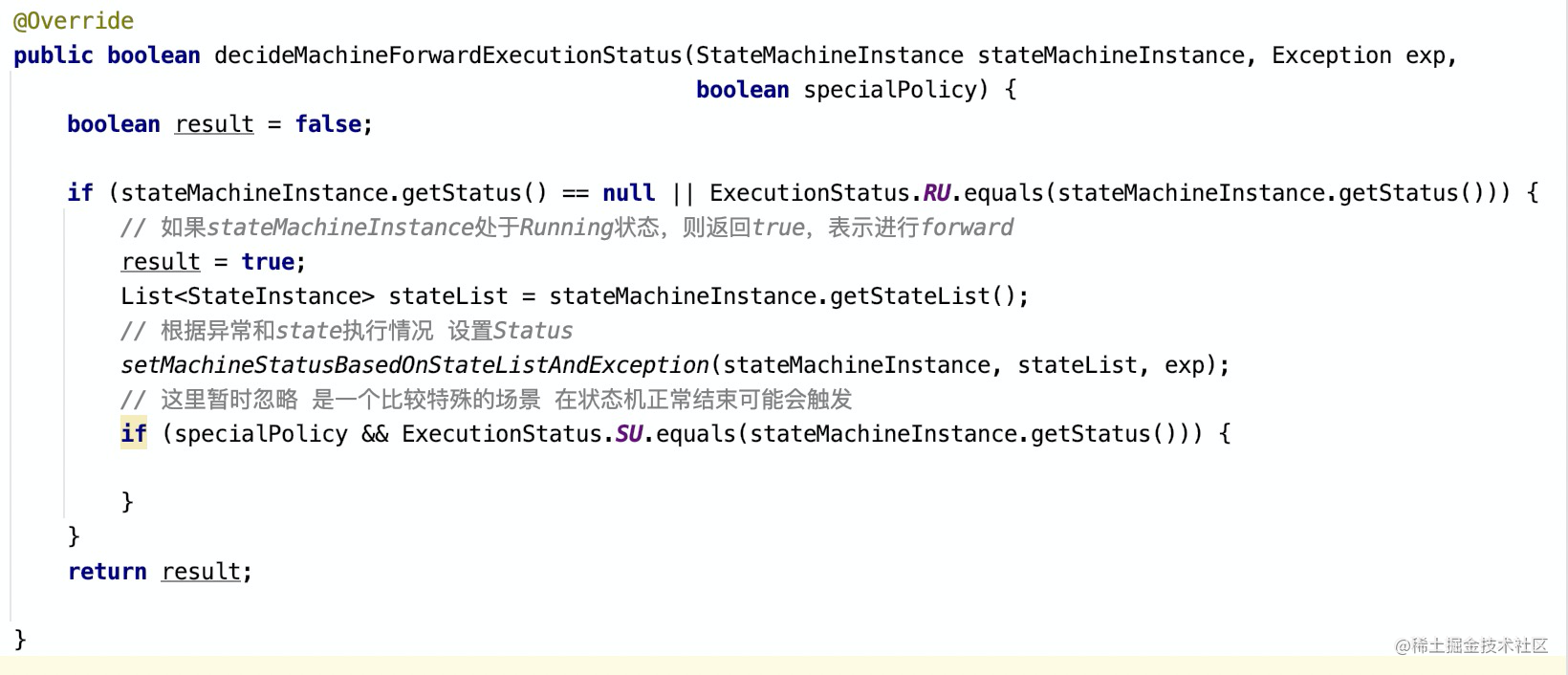

DefaultStatusDecisionStrategy#decideMachineForwardExecutionStatus这个方法是个公用方法，在状态机执行成功的情况下也可能会调用，暂时只关注状态机执行失败逻辑。

如果StateMachineInstance处于Running状态，代表状态机处于正向流程中，返回true；

如果StateMachineInstance处于其他状态（比如CompensationTriggerStateHandler触发，导致进入逆向补偿流程，StateMachineInstance.Status=Unknown），返回false，导致CompensationStatus=Unknown，最终会导致汇报给tc全局事务状态为RollbackRetrying二阶段回滚重试；

DefaultStatusDecisionStrategy#setMachineStatusBasedOnStateListAndException优先根据StateInstance的状态设置MachineStateInstance的状态（言外之意，可以通过state的status映射，来决定整个状态机是否向前推进），主要是三种情况：

1）存在StateInstance=Unknown，则StateMachineInstance=Unknown，比如有个State发生业务异常、超时异常，汇报CommitRetrying；

2）仅存在StateInstance=Fail和Success数据更新服务两类，则StateMachineInstance=Unknown，比如StateA成功，StateB发生网络连接异常，汇报CommitRetrying；

3）如果所有StateInstance都是Fail且没有Success数据更新服务，比如第一个State就执行失败了，汇报Finished；

最终兜底根据异常类型决定状态：

1）无异常，Success；

2）客户端超时检测异常，Unknown；

3）有异常，且有执行成功的ServiceTask，Unknown；---对应ISSUE-3284的意思是，假设数据更新stateA执行成功，数据更新stateB在ServiceTaskHandlerInterceptor#preProcess的StateInstance持久化阶段抛出异常（此时还没放到StateMachineInstance，所以根据StateInstance来决策状态没匹配，因为StateA是成功的），导致向tc汇报为Fail，无法向前推进，期望向tc汇报一阶段提交重试；

4）网络连接异常、其他异常，Fail；

5）网络超时异常，Unknown；

这里的3、4、5主要针对的是框架内部异常，因为如果是ServiceTask发生的异常，在ServiceTaskHandlerInterceptor#decideExecutionStatus阶段就已经决定了StateInstance的最终状态，在DefaultStatusDecisionStrategy#setMachineStatusBasedOnStateListAndException就可以决定StateMachineInstance的状态。

状态机执行成功

所谓状态机执行成功，就是按照用户定义的状态机流转结束，无论最终是是Fail还是Succeed。可能是正向直接成功，也可能是正向+正向补偿最终成功，也可能是正向失败触发逆向补偿最终成功。

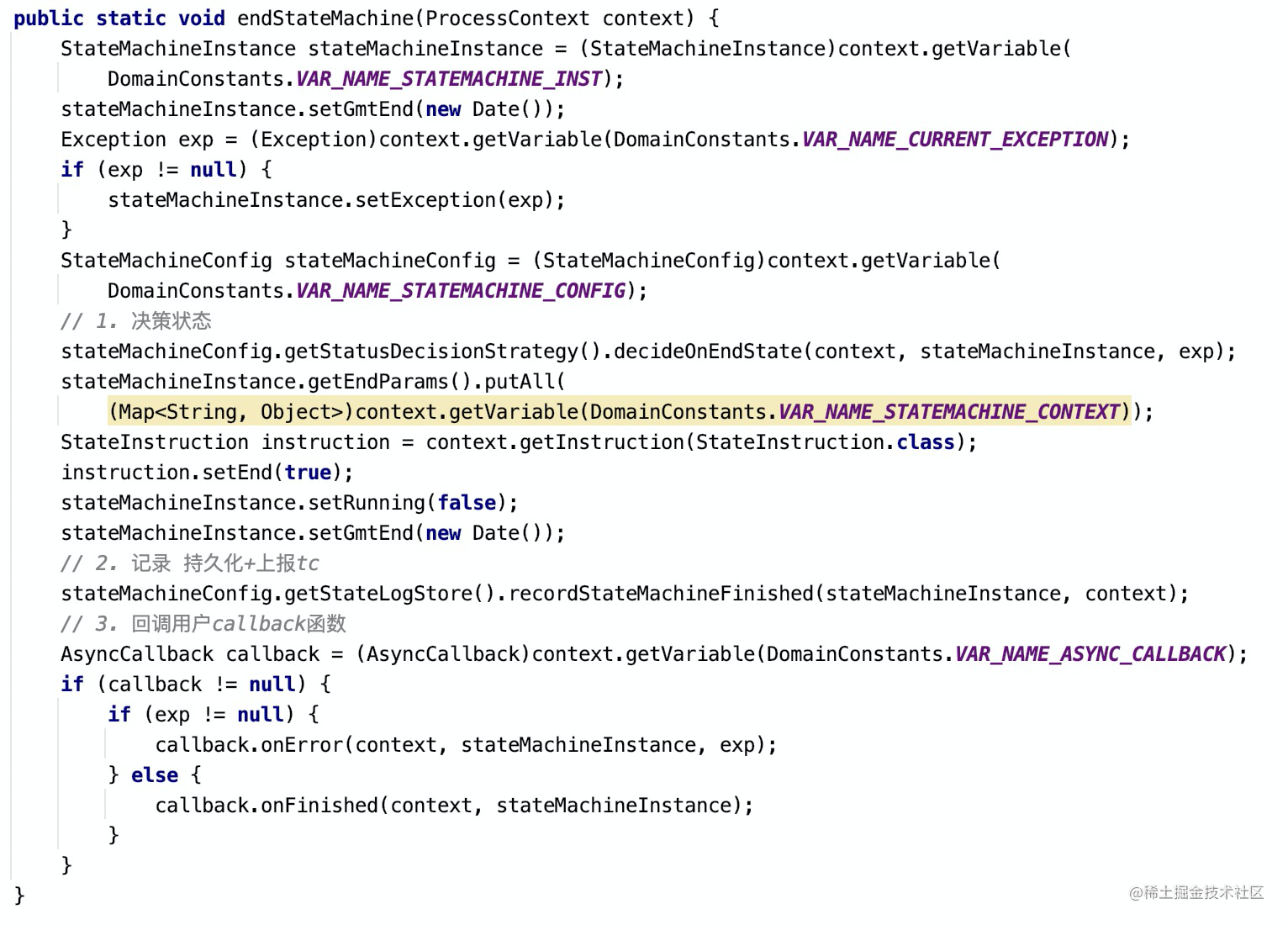

EngineUtils#endStateMachine基本与EngineUtils#failStateMachine一致，区别在于StateMachineInstance的状态决策。

逆向状态决策

DefaultStatusDecisionStrategy#decideOnEndState：

如果已经进入补偿流程，decideMachineCompensateStatus决策CompensateStatus；

否则在正向流程，decideMachineForwardExecutionStatus决策ExecutionStatus。

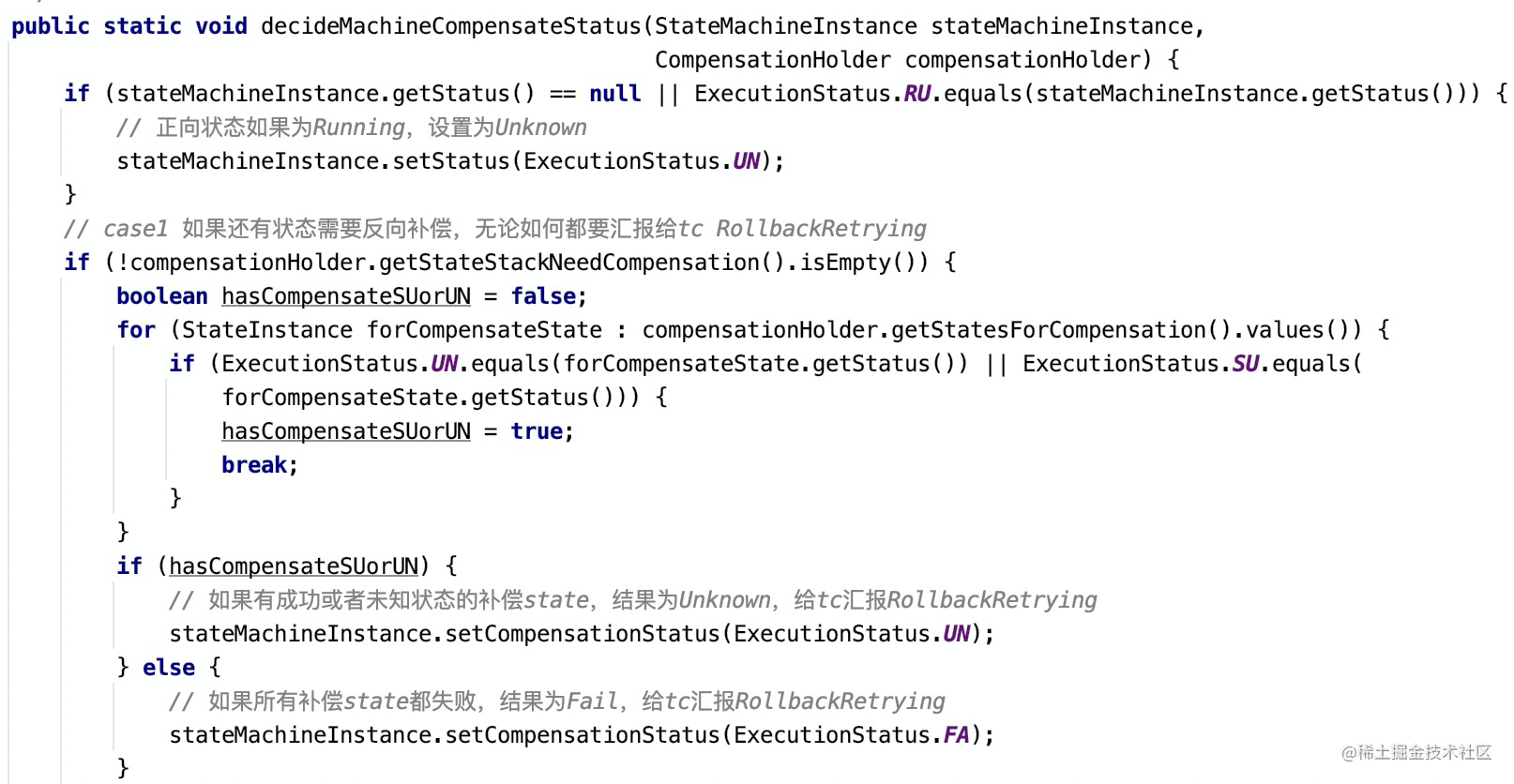

DefaultStatusDecisionStrategy#decideMachineCompensateStatus决策补偿状态。

case1：如果还有需要补偿的状态，判断已经执行的补偿state的状态：

如果有成功或者未知状态的补偿state，结果为Unknown，给tc汇报RollbackRetrying；

如果所有补偿state都失败，结果为Fail，给tc汇报RollbackRetrying；

无论如何都会向tc汇报RollbackRetrying。

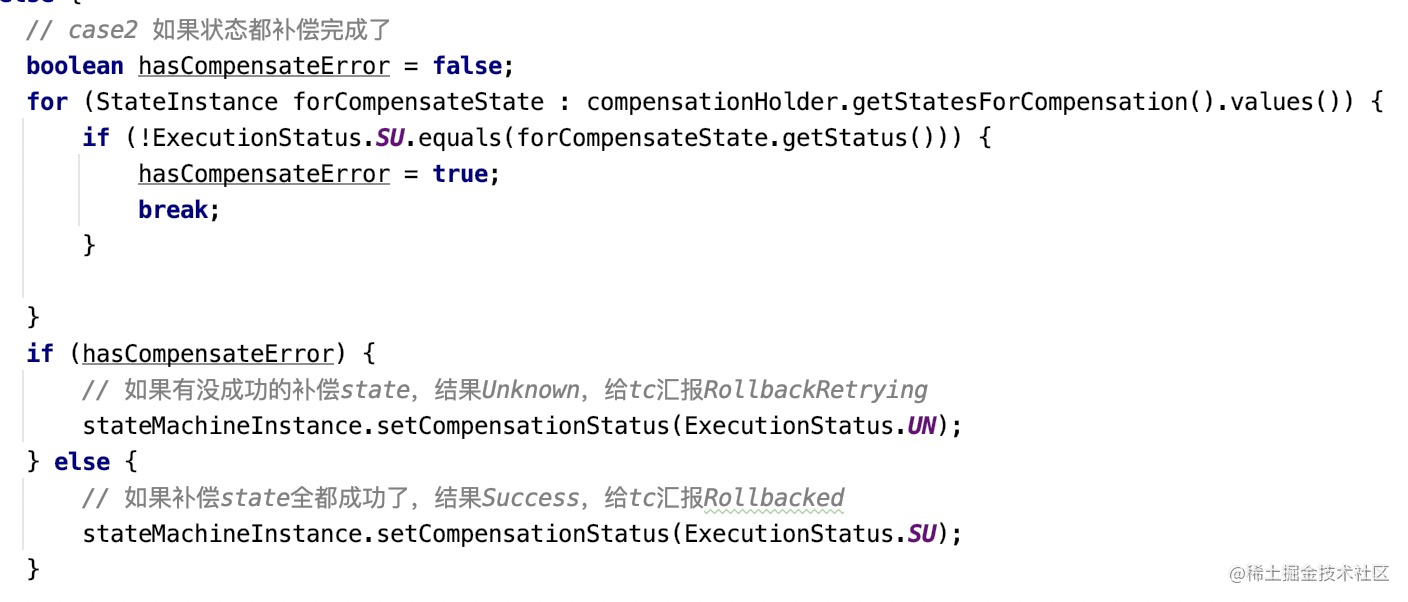

case2：如果补偿状态都执行完毕，判断已经执行的补偿state的状态：

如果有没成功的补偿state，结果Unknown，给tc汇报RollbackRetrying；

如果补偿state全都成功了，结果Success，给tc汇报Rollbacked。

正向状态决策

DefaultStatusDecisionStrategy#decideMachineForwardExecutionStatus在状态机执行失败里已经分析过了，决策正向状态，优先根据所有StateInstance状态决策，兜底根据异常情况决策。

但是需要关注的是specialPolicy=true这个方法块，如果最终用户自己走向了Fail状态（不是通过逆向补偿），根据StateInstance没有决策，没有异常，导致执行状态为Success，在有数据更新服务时，也会被设置为Unknown，向tc汇报Unknown导致向前补偿。

public boolean decideMachineForwardExecutionStatus(StateMachineInstance stateMachineInstance, Exception exp,
                                                   boolean specialPolicy) {
    // ...
    // 根据StateInstance没有决策，没有异常，导致执行状态为Success
    setMachineStatusBasedOnStateListAndException(stateMachineInstance, stateList, exp);
    // specialPolicy = true 状态机被设置为成功，做特殊处理
    if (specialPolicy && ExecutionStatus.SU.equals(stateMachineInstance.getStatus())) {
        for (StateInstance stateInstance : stateMachineInstance.getStateList()) {
            // 如果存在一个数据更新服务，设置为Unknown，向tc汇报Unknown
            if (!stateInstance.isIgnoreStatus() && (stateInstance.isForUpdate() || stateInstance
                .isForCompensation())) {
                stateMachineInstance.setStatus(ExecutionStatus.UN);
                break;
            }
        }
        // 不存在数据更新服务，设置为Fail，向tc汇报finished
        if (ExecutionStatus.SU.equals(stateMachineInstance.getStatus())) {
            stateMachineInstance.setStatus(ExecutionStatus.FA);
        }
    }
    // ...
}

比如下面这个状态机定义，如果FirstState没有发生异常，但是被主动Choice路由到Fail，导致specialPolicy=true，会向tc汇报Unknown，导致向前推进（这只是为了解释上面的代码作用，没有实际意义，实际业务中，很多方法不会直接抛出异常，需要根据出参，比如response.errorcode，直接路由到Fail，实现向前推进状态机）；这里如果将IsForUpdate改为false，则不存在数据更新服务，则直接向tc汇报Finished：

{
    "Name": "testFail",
    "StartState": "FirstState",
    "Version": "0.0.1",
    "States": {
        "FirstState": {
            "Type": "ServiceTask",
            "ServiceName": "myDemoService",
            "ServiceMethod": "foo",
            "IsForUpdate": true,
            "Next": "ChoiceState"
        },
        "ChoiceState":{
            "Type": "Choice",
            "Choices":[
                {
                    "Expression":"[a] == 1",
                    "Next":"Fail"
                },
                {
                    "Expression":"[a] == 2",
                    "Next":"Succeed"
                }
            ],
            "Default":"Succeed"
        },
        "Succeed": {
            "Type":"Succeed"
        },
        "Fail": {
            "Type":"Fail",
            "ErrorCode": "NOT_FOUND",
            "Message": "not found"
        }
    }
}

六、服务端

1、开启全局事务

关于开启全局事务在第三章AT模式的TC中介绍过，主要是将全局事务持久化。

DeafultCore#begin：

2、汇报全局事务

Saga模式下，TM通过GlobalReportRequest向TC汇报全局事务状态（TCC和AT是发送GlobalCommitRequest和GlobalRollbackRequest）。

SagaCore#doGlobalReport：

这里所有方法之前都遇到过：

case1：Committed，removeAllBranch删除分支事务（默认saga模式不会注册分支事务，可以忽略），endCommitted删除全局事务；

case2：Rollbacked/Finished，removeAllBranch删除分支事务（默认saga模式不会注册分支事务，可以忽略），endRollbacked删除全局事务；

case3：RollbackRetrying/UnKnown，queueToRetryRollback将全局事务状态更新，异步捞出来请求客户端执行向后补偿状态；（这里注意到，如果客户端检测事务超时，汇报是Unknown，tc会执行rollback重试）

case4：CommitRetrying，queueToRetryCommit将全局事务状态更新，异步捞出来请求客户端执行向前推进状态；

3、超时检测

在AT模式TC中介绍过TC全局事务超时，TC每秒检测begin状态的全局事务，对超时事务更新为TimeoutRollbacking，交给另外一个定时任务执行二阶段回滚。

DefaultCoordinator#timeoutCheck：

这个超时时间是以tc收到GlobalBeginRequest的时间为基准做校验，timeout为客户端配置的TransOperationTimeout（默认30分钟）。

4、提交重试

TC每秒查询CommitRetrying状态全局事务进行重试。

DefaultCoordinator#handleRetryCommitting：

底层saga模式的全局事务提交，走的是BranchCommitRequest。之前看到了，saga模式下默认没有rm分支事务注册逻辑，所以这里造了个假的分支事务。tc根据客户端返回状态，做全局事务状态更新。

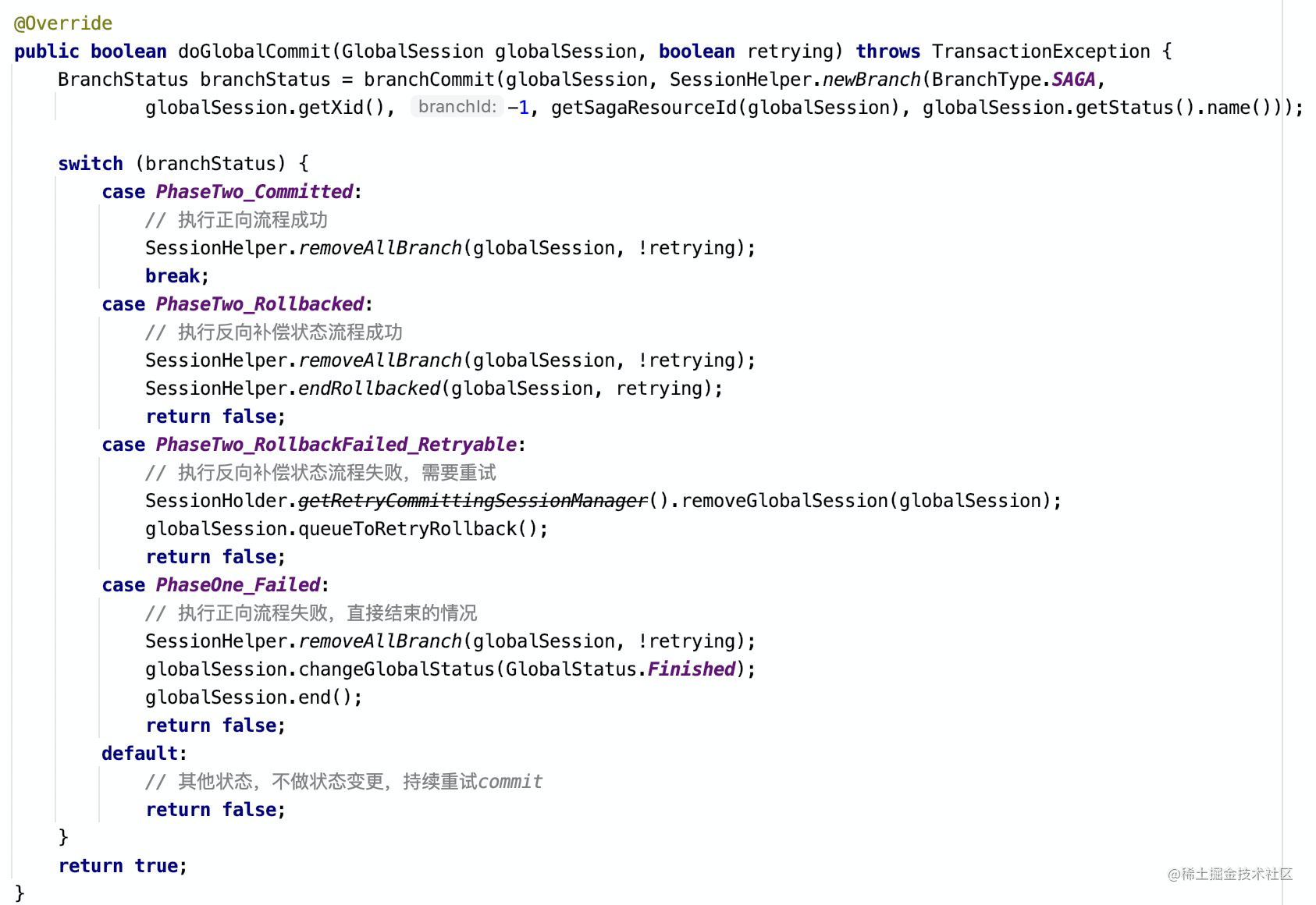

SagaCore#doGlobalCommit：

5、回滚重试

回滚重试和提交重试类似，走分支事务回滚请求。

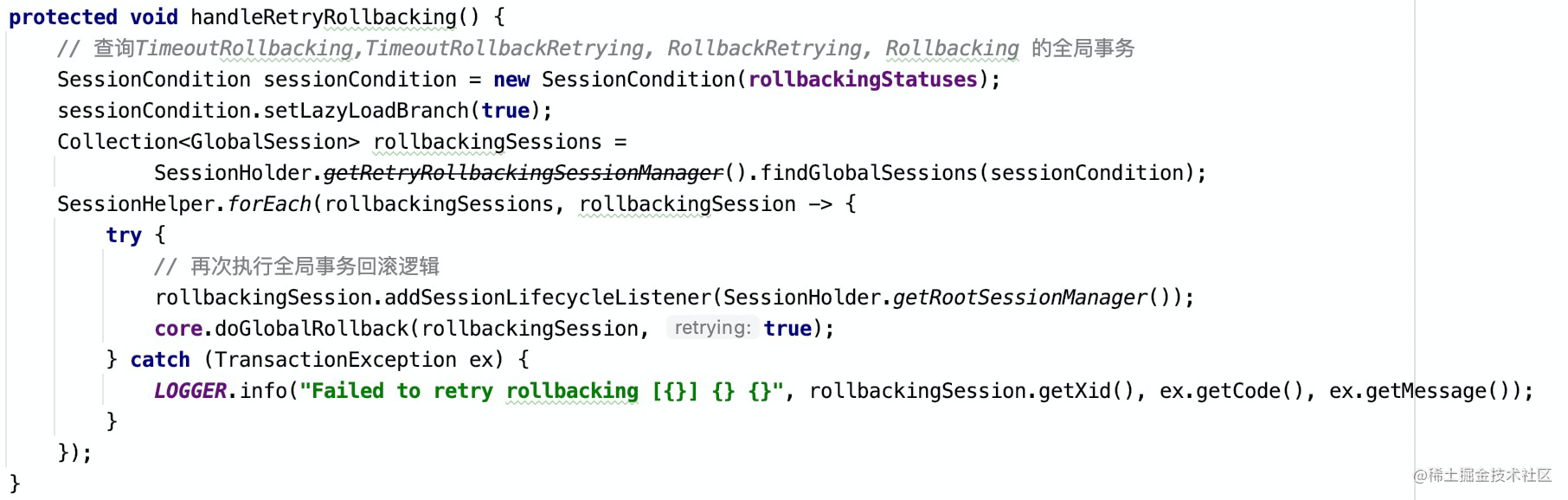

DefaultCoordinator#handleRetryRollbacking：

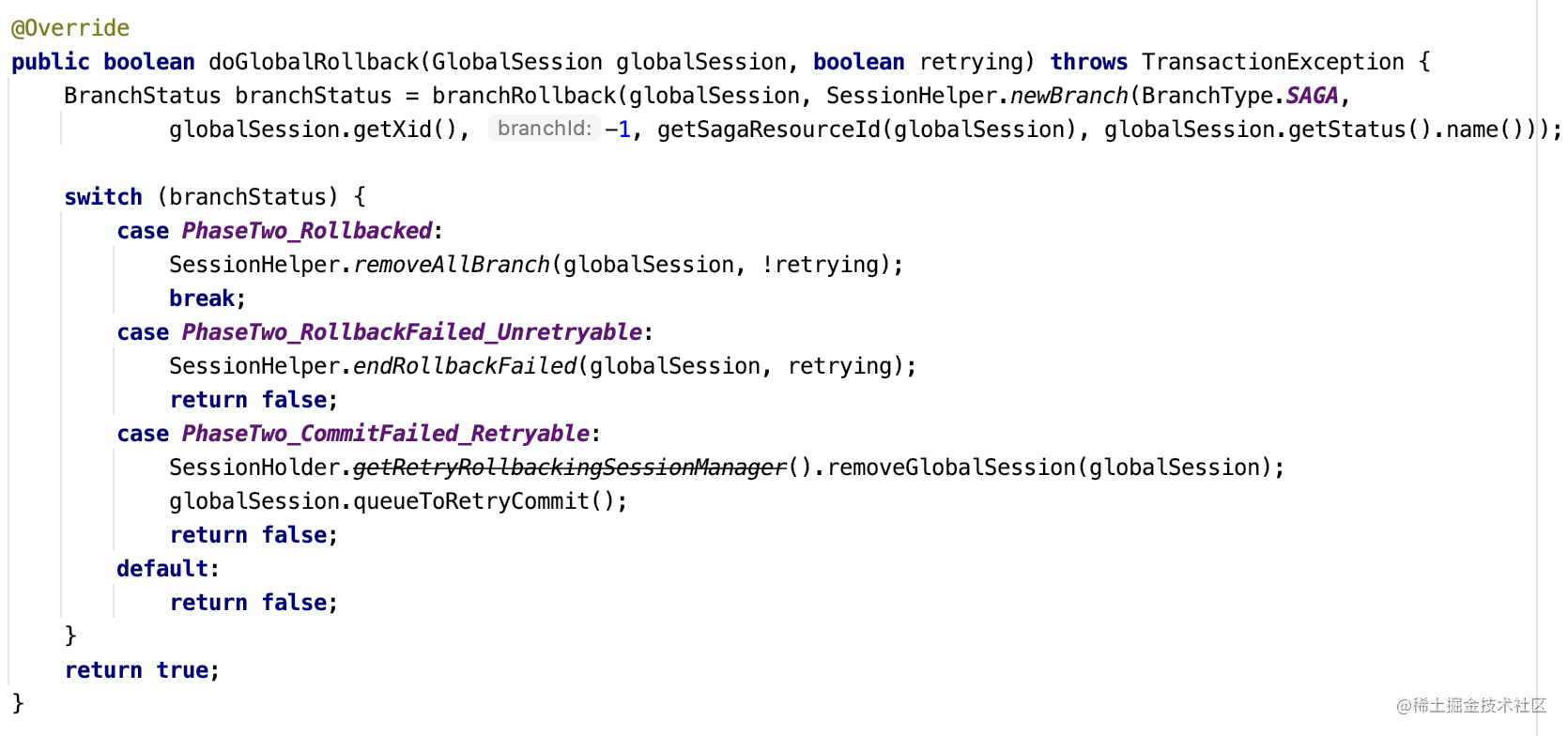

SagaCore#doGlobalRollback：

七、客户端重试

1、提交重试

客户端收到BranchCommitRequest，底层走StateMachineEngine的forward api。

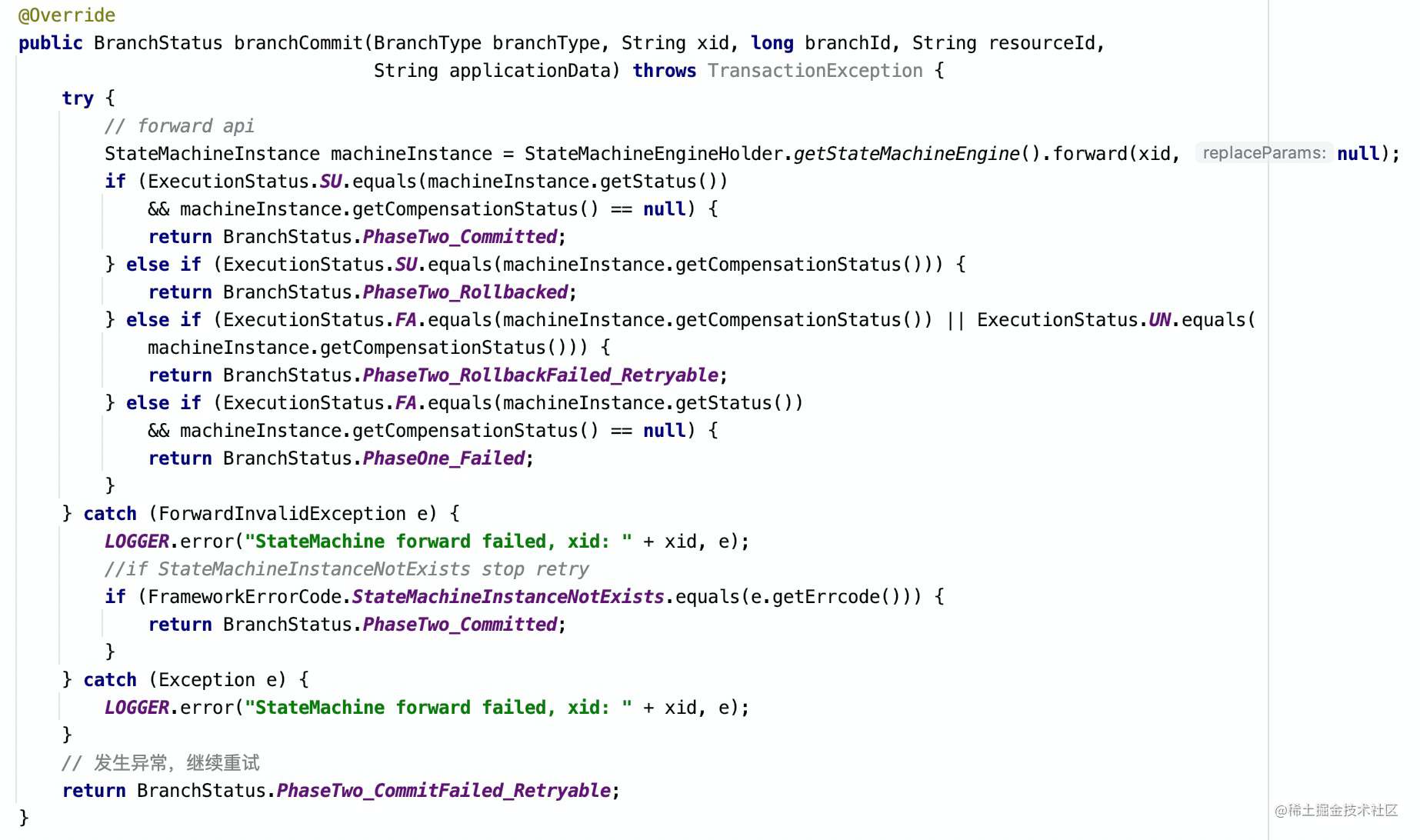

SagaResourceManager#branchCommit：

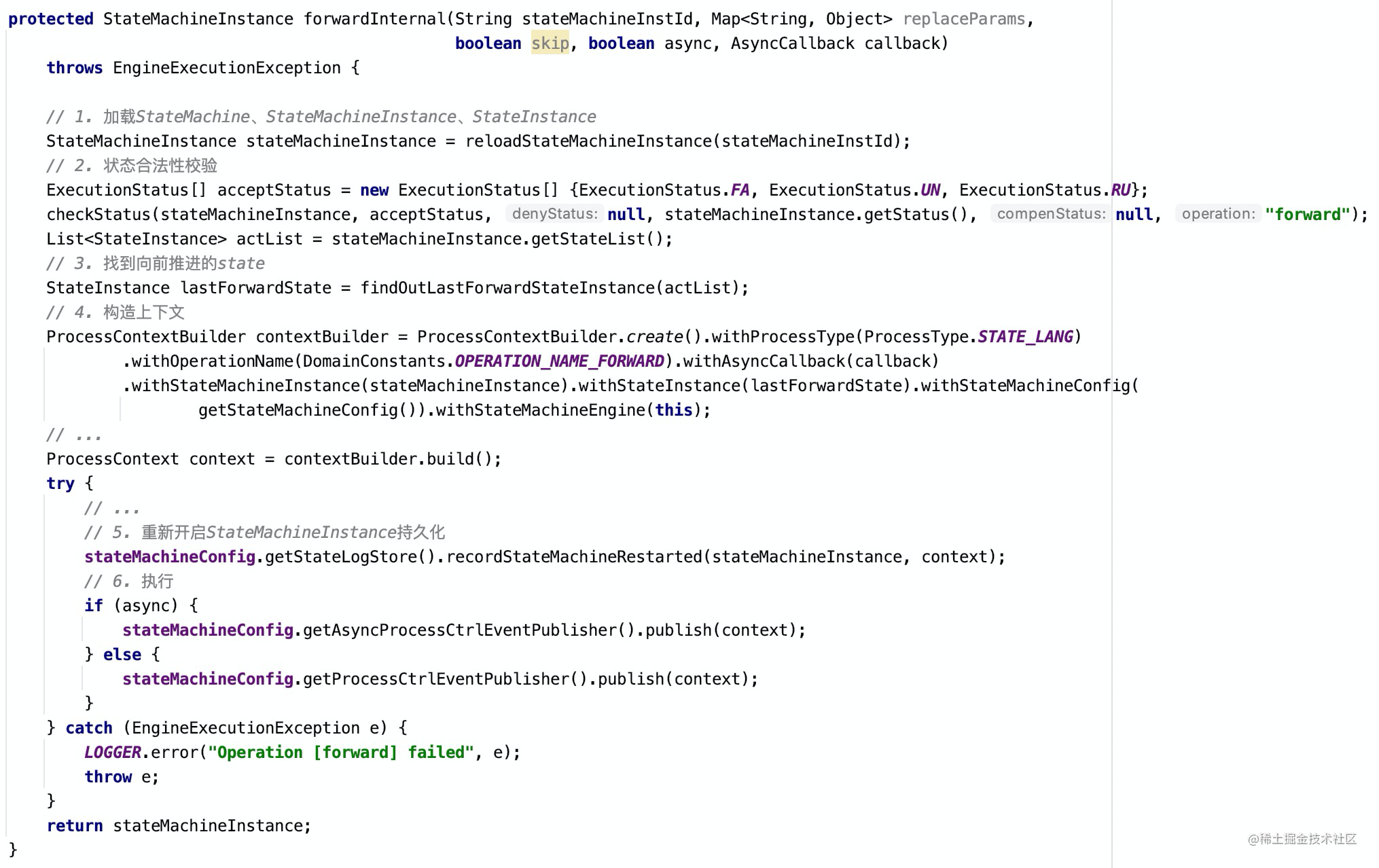

底层走ProcessCtrlStateMachineEngine#forwardInternal重新从db加载出StateMachineInstance，找到向前推进的起始State并开始执行。

2、回滚重试

客户端收到BranchRollbackRequest，底层走StateMachineEngine的compensate api。

值得注意的是，如果配置状态机的RecoverStrategy为forward，可以在超时后不回滚，仍然尝试向前恢复，驱使tc走commit逻辑。

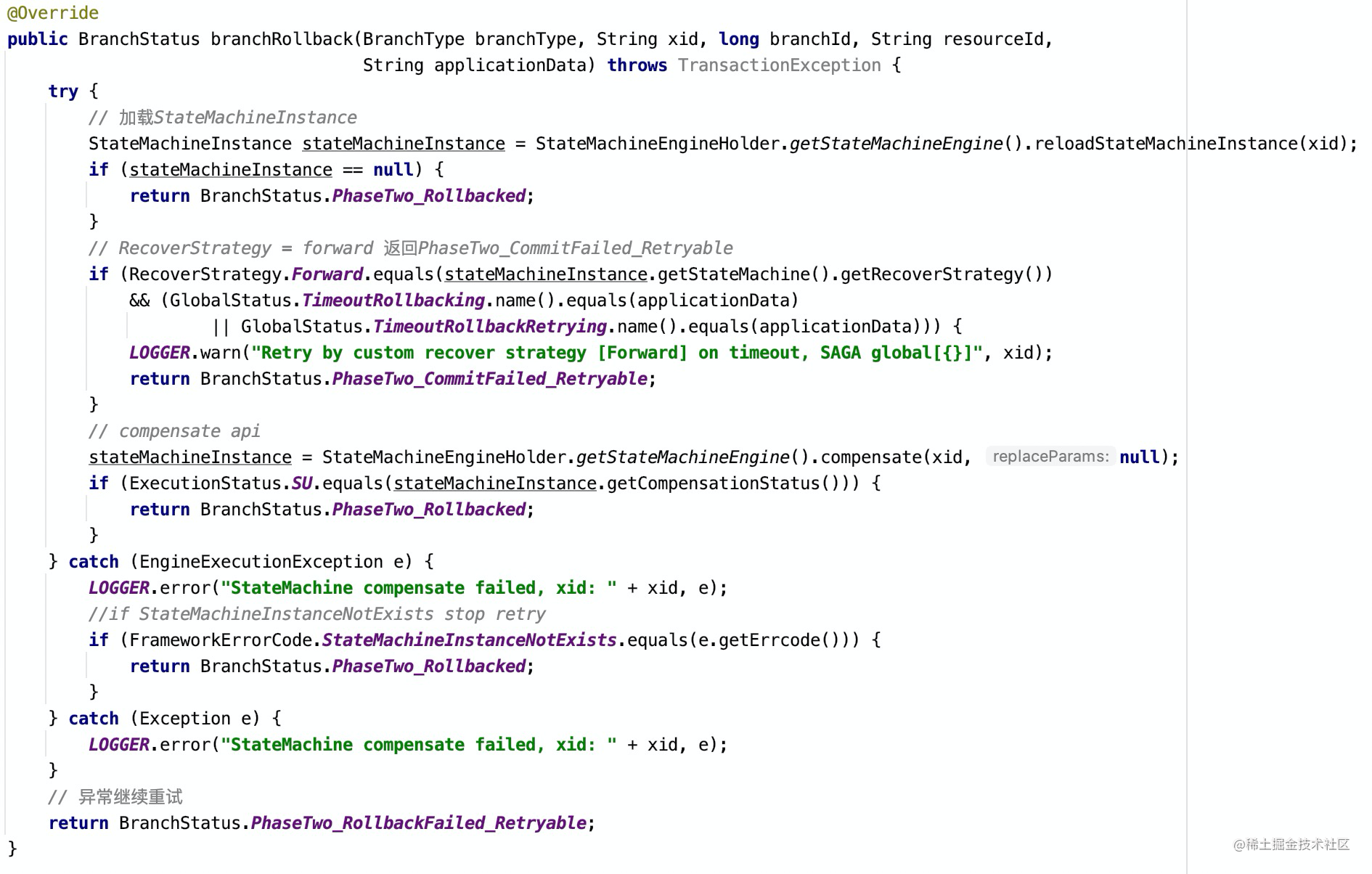

SagaResourceManager#branchRollback：

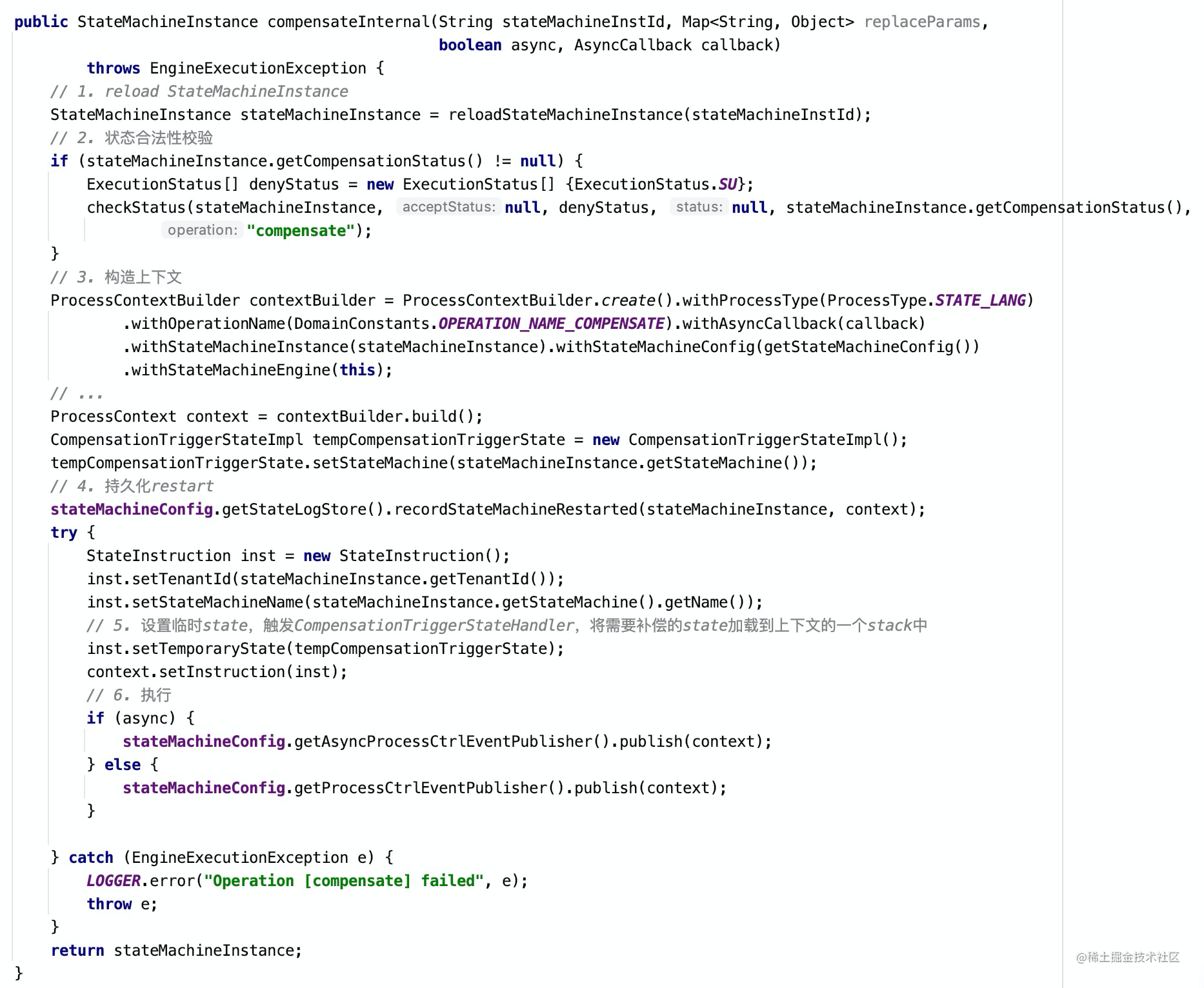

ProcessCtrlStateMachineEngine#compensateInternal和提交重试逻辑类似，值得注意的是，StateInstruction被设置了TemporaryState（CompensationTrigger），这是为了复用CompensationTriggerStateHandler向前回滚补偿的逻辑，从正向StateInstance中挑选出需要被回滚补偿的State，CompensationTriggerStateHandler也会是第一个被执行的State。

在process阶段，StateInstruction#getState会优先返回临时状态。

public State getState(ProcessContext context) {
    if (getTemporaryState() != null) {
        return temporaryState;
    }
    // ...
    return state;
}

在route阶段，优先取TemporaryState作为当前state做判断，并在路由后直接移除。

public class StateMachineProcessRouter implements ProcessRouter {
    @Override
    public Instruction route(ProcessContext context) throws FrameworkException {
        StateInstruction stateInstruction = context.getInstruction(StateInstruction.class);
        State state;
        if (stateInstruction.getTemporaryState() != null) {
            state = stateInstruction.getTemporaryState();
            stateInstruction.setTemporaryState(null);
        }
        // ...
    }
}

3、获取重试结果

无论正向推进还是逆向补偿，都是异步的，在start api调用后如何获取重试结果。

一种方式，根据状态机实例id从db加载StateMachineInstance，判断执行状态和补偿状态。

@Test
public void test() throws Exception {
    StateMachineInstance inst = stateMachineEngine.start(stateMachineName, tenantId, paramMap);
    while (!(ExecutionStatus.SU.equals(inst.getStatus()) || ExecutionStatus.SU.equals(inst.getCompensationStatus()))) {
        inst = stateMachineEngine.getStateMachineConfig().getStateLogStore().getStateMachineInstance(inst.getId());
    }
}

如果业务场景拿不到状态机实例id，可以通过businessKey业务唯一键加载StateMachineInstance。

@Test
public void test() throws Exception {
    stateMachineEngine.startWithBusinessKey(stateMachineName, tenantId, businessKey, paramMap);
    // ...
    StateMachineInstance inst = null;
	do {
        inst = stateMachineEngine.getStateMachineConfig().getStateLogStore().getStateMachineInstanceByBusinessKey(businessKey,tenantId);
    } while (inst != null && (!(ExecutionStatus.SU.equals(inst.getStatus()) || ExecutionStatus.SU.equals(inst.getCompensationStatus()))));
}

八、总结

模型

状态机定义被抽象为StateMachine，每个StateMachine包含多个State状态定义。

这些定义被用户写在json文件中，在spring启动过程中被持久化到db。

State状态有多种实现，type不同实现不同。

ServiceTaskState：业务方法，可以设置其对应补偿状态CompensateState做回滚，可以设置catch、retry、status、async等高级用法；

ChoiceState：选择，可以设置choices根据SpringEL表达式，选择下一个next状态，在业务中往往针对ServiceTask出参路由到不同的ServiceTask/CompensationTrigger；

CompensationTriggerState：反向补偿触发器，一般通过ServiceTask的catch异常next指向触发，根据已执行的状态列表，推算需要反向补偿的状态；

在运行时，每开启一个saga事务创建一个状态机实例StateMachineInstance，StateMachineInstance每执行一个ServiceTask类型的State，会关联一个状态实例StateInstance。注意只有ServiceTask类型的State会创建StateInstance，包含正向ServiceTask和逆向ServiceTask。

整体流程

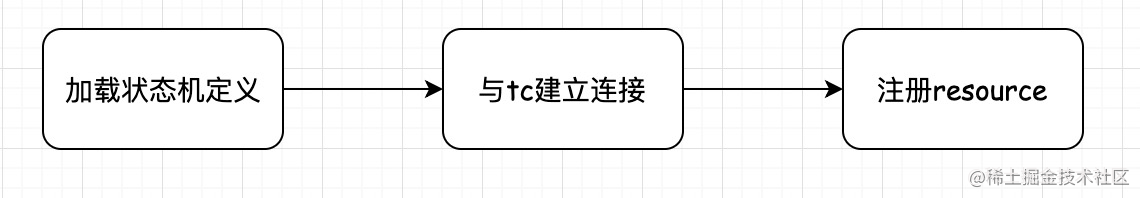

客户端初始化阶段（DbStateMachineConfig#afterPropertiesSet）：

1）从json文件加载StateMachine到db（seata_state_machine_def）；

2）TM和RM客户端初始化，与TC建立连接；

3）SagaResource被作为资源注册到TC，applicationId+txServiceGroup作为资源id，即在saga模式下一个应用是一个Resource；（AT模式下是DataSource、TCC模式下是TwoPhaseBusinessAction）

客户端执行StateMachineEngine#start指定状态机名称，设置入参，开启一个saga事务。

在saga事务中，默认没有分支事务注册，所以可以认为只有TM角色，没有RM角色。

整个流程中只有GlobalBeginRequest开启全局事务和GlobalReportRequest汇报全局事务两个tm到tc的调用。

tc根据汇报的状态不同，先更新db，然后采取不同措施：

汇报事务状态	措施
Finished	全局事务结束
Committed	全局事务结束
Rollbacked	全局事务结束
RollbackRetrying	异步重试回滚（逆向推进状态）
UnKnown	异步重试回滚（逆向推进状态）
CommitRetrying	异步重试提交（正向推进状态）

对于提交重试，tc向tm发送BranchCommitRequest，tm走StateMachineEngine#forward api从db加载出StateMachineInstance，找到向前推进起始State，正向推进状态机。

对于回滚重试，tc向tm发送BranchRollbackRequest，tm走StateMachineEngine#compensate api，复用CompensationTriggerStateHandler逆向补偿的逻辑，从正向StateInstance中挑选出需要被回滚补偿的State，逆向推进状态机。

ServiceTaskState

每个ServiceTaskState业务方法状态，都会在执行前创建StateInstance。

StateInstance状态决策，决定了StateMachineInstance的状态，也决定了向tc汇报的全局事务状态。

首先根据用户定义的Status决定执行状态：

1）如果是异步state，则跳过该步骤；

2）未发生异常，如果status没匹配，抛出异常到用户代码；

3） 发生异常，如果status没匹配，走默认逻辑；

默认状态决策：

1）无异常，Success；

2）非数据更新服务，发生异常，结果为Fail；

3）数据更新服务，发生异常，根据异常类型决定：

• 无法建立网络连接ConnectionException，状态Fail；
• 其他异常（包括业务异常、网络超时）状态Unknown；

状态机状态决策

考虑正常状态机执行结束的情况。

如果StateMachineInstance的CompensationStatus处于RU状态，代表处于逆向流程，决策逆向状态CompensationStatus（DefaultStatusDecisionStrategy#decideMachineCompensateStatus）：

1）如果补偿State未执行完毕，且存在补偿StateUN或SU，则UN；---RollbackRetrying

2）如果补偿State未执行完毕，且补偿State都FA，则FA；---RollbackRetrying

3）如果补偿State执行完毕，且存在补偿State非SU，则UN；---RollbackRetrying

4）如果补偿State执行完毕，且补偿State都SU，则SU；---Rollbacked

如果StateMachineInstance的CompensationStatus处于非RU状态，代表处于正向流程，决策正向状态Status（DefaultStatusDecisionStrategy#decideMachineForwardExecutionStatus）：

1）如果存在UN状态StateInstance，则UN；---CommitRetrying

2）如果存在FA状态StateInstance，且存在SU状态数据更新State，则UN；---CommitRetrying

3）如果存在FA状态StateInstance，且不存在SU状态数据更新State，则FA；---Finished

4）如果没有异常，则SU；---Committed

关于全局事务超时

全局事务的超时时间默认为30分钟，可以通过在客户端设置TransOperationTimeout来改变。

对于tm来说，会在每次执行serviceTask前做超时时间，比较StateMachineInstance的更新时间和TransOperationTimeout，如果超时，会向tc汇报全局事务状态Unknown，而tc会执行回滚，向tm发出BranchRollbackRequest。

对于tc来说，会比较全局事务开始时间和TransOperationTimeout，如果超时会主动向tm发出BranchRollbackRequest。

本质上是tc在控制超时，因为tm超时是根据更新时间来的，这意味着如果不停重试，tm基本不可能超时，而tc是根据全局事务开始时间来的，这个时间不可变。

在tm收到tc的回滚请求后，会比较恢复策略RecoverStrategy是否是forward：

如果是forward，会响应tc为PhaseTwo_CommitFailed_Retryable，tc会将这个全局事务设置为CommitRetrying，执行向前推进；

默认情况下tm会执行compensate api进行向后回滚。

综上所述，全局事务的超时在tc测和tm测都有检测，一般情况下发现超时会执行compensate api回滚，但是可以通过RecoverStrategy=forward干预，实现forward向前推进。

与AT和TCC比较

隔离性

AT模式有全局锁，可以避免脏读脏写；

TCC模式三个方法一般有业务含义，比如账户类服务：额度冻结Try、额度扣减Confirm、额度解冻Cancel；

SAGA模式隔离性差，官方也有说明和举例（seata.io/zh-cn/docs/…）。

角色

AT和TCC模式中都有明显的RM角色，负责注册分支事务和提交/回滚分支事务。

在SAGA模式中，默认没有分支事务注册（sagaBranchRegisterEnable=false），客户端只有一个TM角色，负责开启全局事务和汇报全局事务。

虽然没有BranchRegister，但是如果tm汇报CommitRetrying或RollbackRetrying给tc，tc会发起BranchCommit和BranchRollback，对应forward和compensate api。

混合模式全局事务

在框架层面上，AT和TCC可以在一个全局事务中混合使用，而SAGA全局事务和其他模式不共存。

优势

1）可以只在TM侧做代码改动；

2）只需要提供正向和逆向两个方法；

3）无锁；

4）适合对接外部系统的分布式长事务；
