30分钟就会 UML画图工具和方法简介画图工具粗分起来就两种：拖拽式代码式拖拽式的优点：所见即所得，可以较为精细

简介

画图工具粗分起来就两种：

拖拽式
代码式

拖拽式的优点：所见即所得，可以较为精细的控制元素。缺点：画图花的时间较长，画完后改动比较麻烦，很难统一样式。

代码式的优点：画图花的时间较少，画完后改动比较简单，样式很统一。缺点：在于不能根据自己的喜好随意拖拽方向，不能较为精细的控制元素。

拖拽式

Visual Paradigm：这个软件在公司内部是有购买的，直接下载就可以使用，包含了所有UML图，特别强大的一款软件。它还有web版可以直接在线编辑，不过速度有点慢。
Process On：包含了大部分通用的UML图，不过可选图形不多，样子一般，可以凑活使用。
StartUML：这款软件功能强大，提供了很多的样式、图形，对中文的支持也很好，推荐使用。官网地址：staruml.sourceforge.net/en/，下载地址：sourceforge.net/projects/st…

代码式

Mermaid：直接在编辑器装个插件就可以用了，不过就是它默认的样式（大小）不是特别美观。
PlantUML：这款软件是我最推荐的，样式好看，语法简洁，推荐指数满分。

Mac 安装PlantUML，配合VSCode

Java : 是运行PlantUML的必需条件, 请在您的环境中安装Java
graphviz-dot: 可选的, 但是建议安装 (如果想绘制除时序图和活动图以外的图, 就需要安装 Graphviz 软件)

java

www.java.com/en/download… 下载安装JRE。

安装成功后：

命令行输入：java -version

java version "1.8.0_341"
Java(TM) SE Runtime Environment (build 1.8.0_341-b10)
Java HotSpot(TM) 64-Bit Server VM (build 25.341-b10, mixed mode)

graphviz

graphviz软件包, 安装或者解压到指定的目录.

Homebrew 安装：

brew install graphviz

plantuml插件

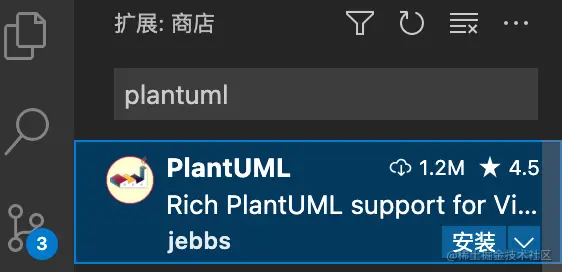

vscode 商店搜索 plantuml 安装。

编辑文件

新建文件测试：test.wsd，或者 .pu 结尾，

输入以下内容：

@startuml
用户 -> 认证中心: 登录操作
认证中心 -> 缓存: 存放(key=token+ip,value=token)token
用户 <- 认证中心 : 认证成功返回token
用户 -> 认证中心: 下次访问头部携带token认证
认证中心 <- 缓存: key=token+ip获取token
其他服务 <- 认证中心: 存在且校验成功则跳转到用户请求的其他服务
其他服务 -> 用户: 信息
@enduml

@startuml @enduml 开始结束的标志，在 @startuml 和 @enduml 之间是绘图的脚本。

生成图表

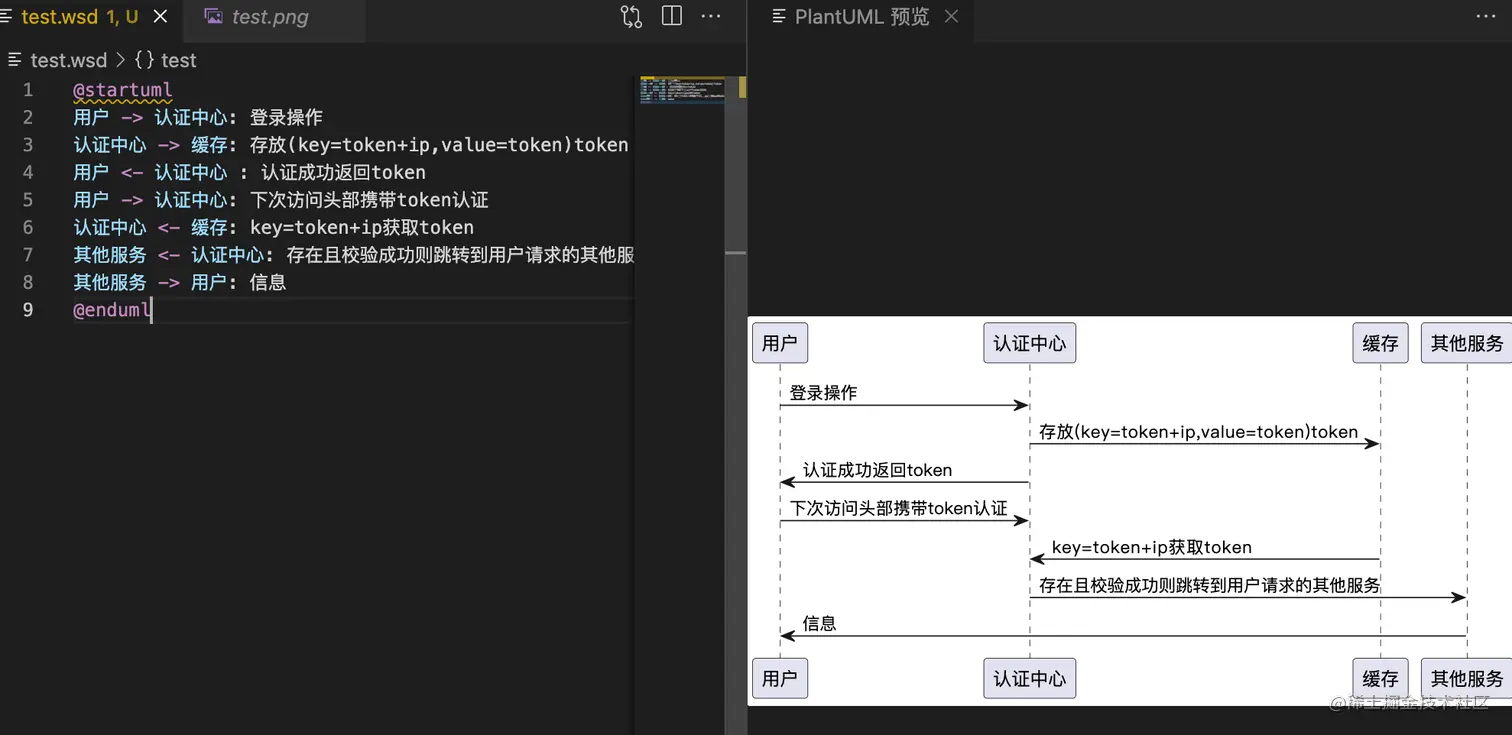

右键预览

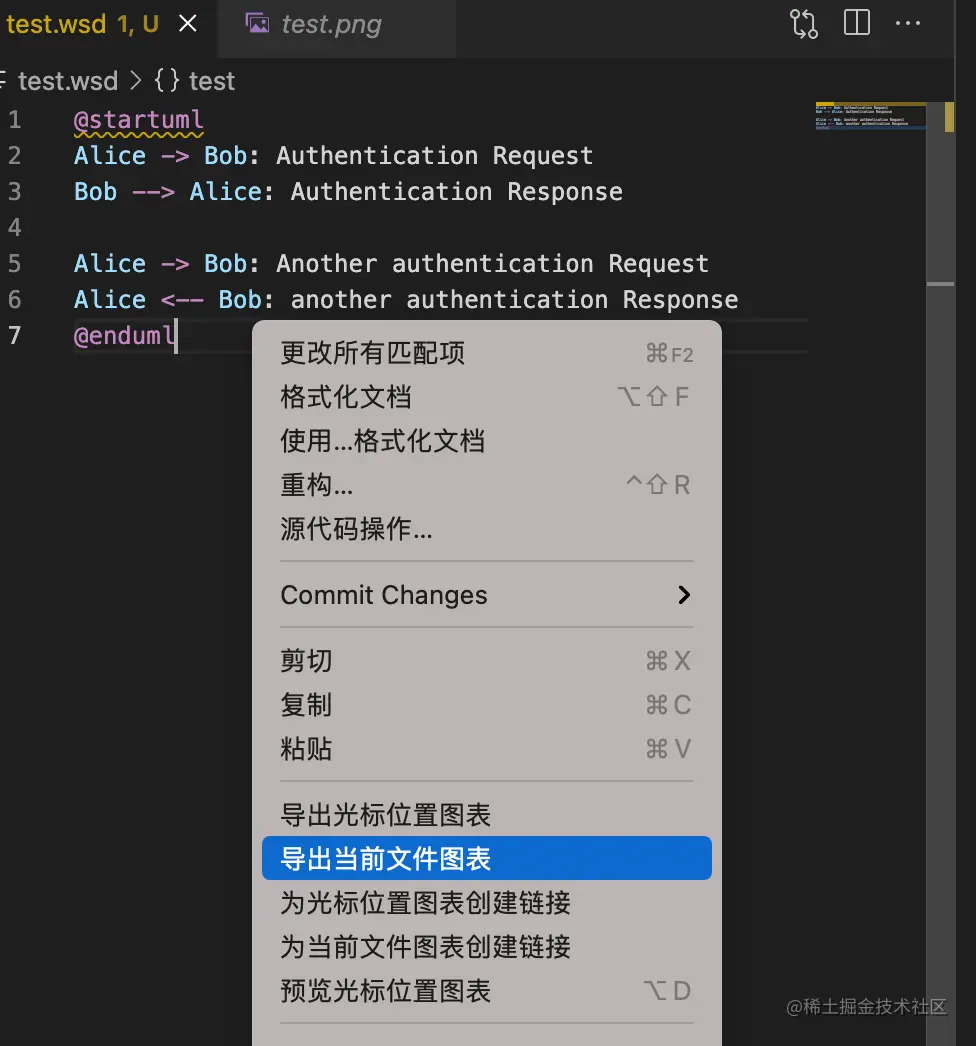

导出图表

导出在本目录下 out 文件夹下。

PlantUML 绘制 UML

在UML图中，只要掌握类图、用例图、时序图的使用，就能完成大部分的工作。

时序图

@startuml
用户 -> 认证中心: 登录操作
认证中心 -> 缓存: 存放(key=token+ip,value=token)token
用户 <- 认证中心 : 认证成功返回token
用户 -> 认证中心: 下次访问头部携带token认证
认证中心 <- 缓存: key=token+ip获取token
其他服务 <- 认证中心: 存在且校验成功则跳转到用户请求的其他服务
其他服务 -> 用户: 信息
@enduml

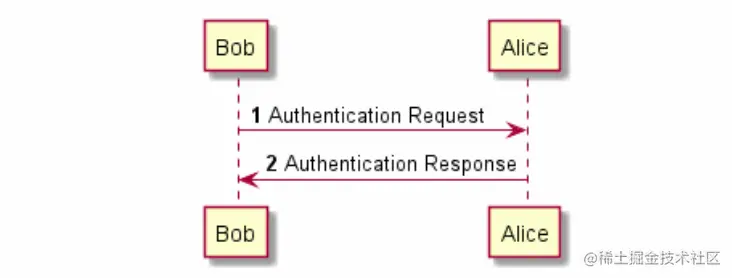

autonumber

autonumber 关键字 autonumber 用于自动对消息编号

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response
@enduml

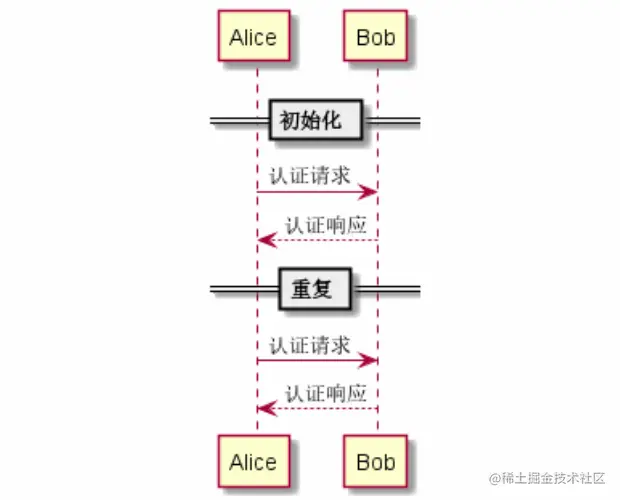

分隔符 `== ==`

使用 == 关键词来将你的图表分割成多个逻辑步骤。

@startuml
== 初始化 ==
Alice -> Bob: 认证请求
Bob --> Alice: 认证响应
== 重复 ==
Alice -> Bob: 认证请求
Alice <-- Bob: 认证响应
@enduml

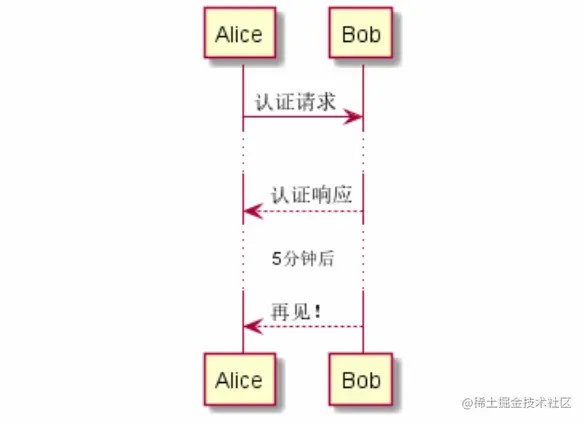

延迟 ... 或者 ... 5分钟 ...

@startuml
Alice -> Bob: 认证请求
...
Bob --> Alice: 认证响应
...5分钟后...
Bob --> Alice: 再见！
@enduml

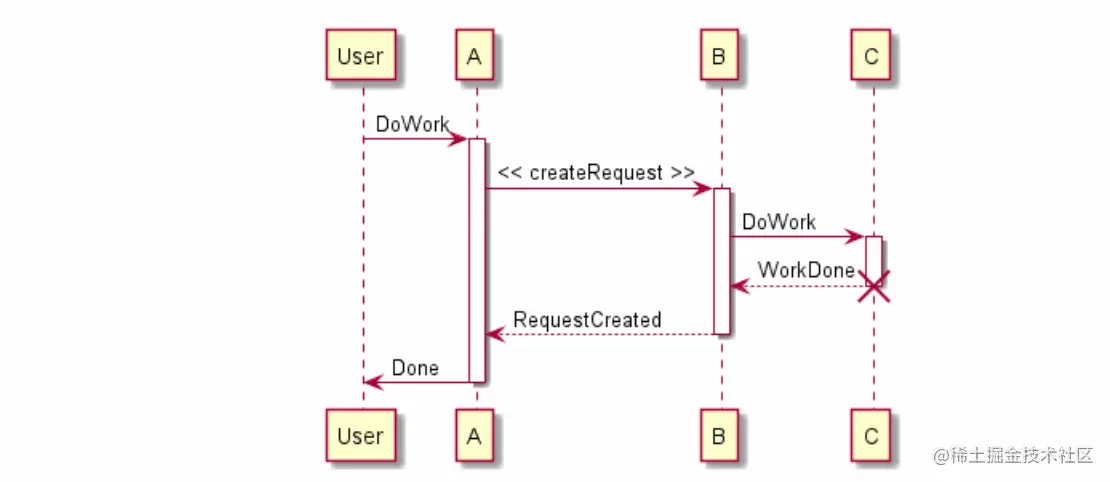

生命线的激活与撤销 `activate` `deactivate`

关键字 activate 和 deactivate 用来表示参与者的生命活动。

@startuml
participant User
User -> A: DoWork
activate A
A -> B: << createRequest >>
activate B
B -> C: DoWork
activate C
C --> B: WorkDone
destroy C
B --> A: RequestCreated
deactivate B
A -> User: Done
deactivate A
@enduml

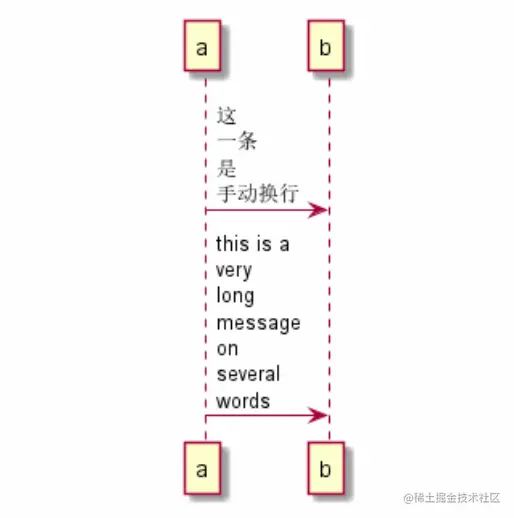

文本换行 `\n`

@startuml
skinparam maxMessageSize 50
participant a
participant b
a -> b :这\n一条\n是\n手动换行
a -> b :this is a very long message on several words
@enduml

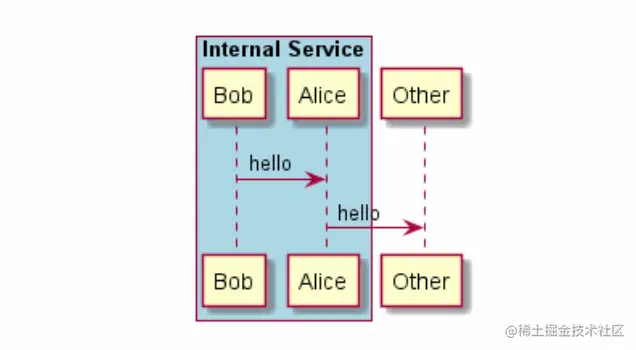

包裹参与者 `box end box`

@startuml
box "Internal Service" #LightBlue
participant Bob
participant Alice
end box
participant Other
Bob -> Alice : hello
Alice -> Other : hello
@enduml

类图

类图是UML图中最重要的几个图之一，它对我们梳理一个框架、表现继承抽象关系时尤为重要。一个好的类图能让人不用看代码就知道了作者的设计思路，使用的设计模式跃然纸上。

类图主要是用来显示系统中的类、接口以及它们之间的静态结构和关系的一种静态模型。

类图中具体类、抽象、接口和包的表示法

在UML类图中具体类、抽象类、接口和包有不同的表示方法。

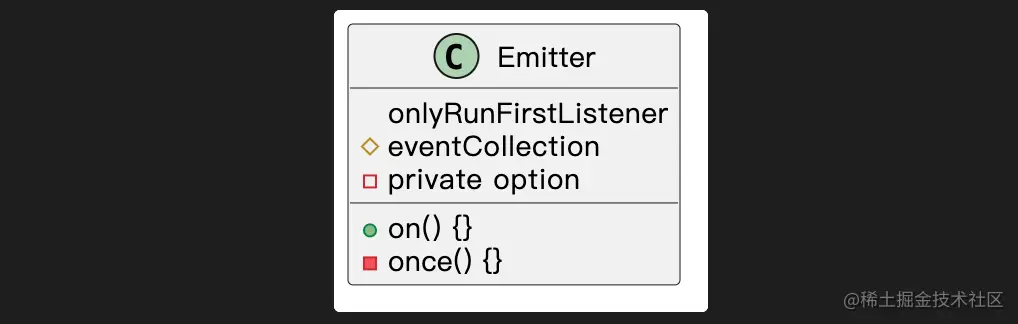

表示具体类

具体类在类图中用矩形框表示，关键字 class

第一层是类名字
第二层是类的成员变量
第三层是类的方法。

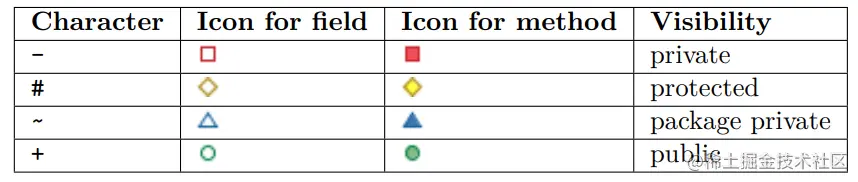

成员变量以及方法前的访问修饰符用符号来表示：

“+”表示 public；
“-”表示 private；
“#”表示 protected；
不带符号表示 default。

// javascript
class Emitter {
  onlyRunFirstListener
  # eventCollection
  - private option
  + on() {}
  - once() {}
}

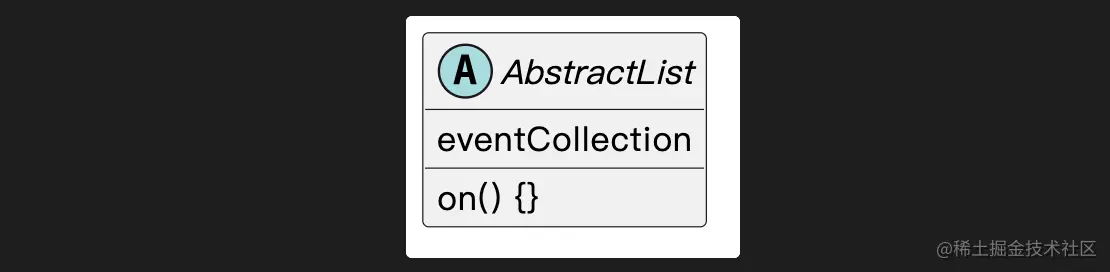

表示抽象类

抽象类在UML类图中同样用矩形框表示，关键字 abstract

abstract class AbstractList {
  eventCollection
  on() {}
}

表示接口

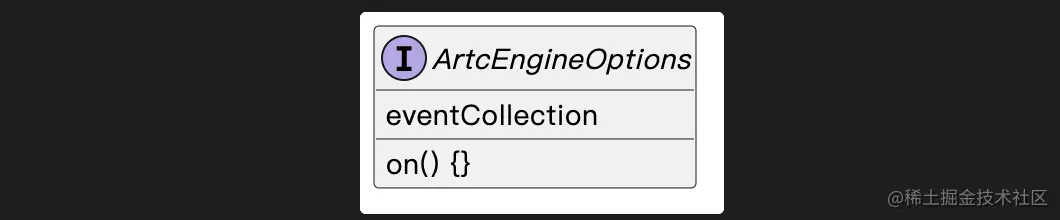

接口在类图中也是用矩形框表示，关键字 interface

第一层是接口名字
第二层是接口的成员变量
第三层是接口的方法。

interface ArtcEngineOptions {
  eventCollection
  on() {}
}

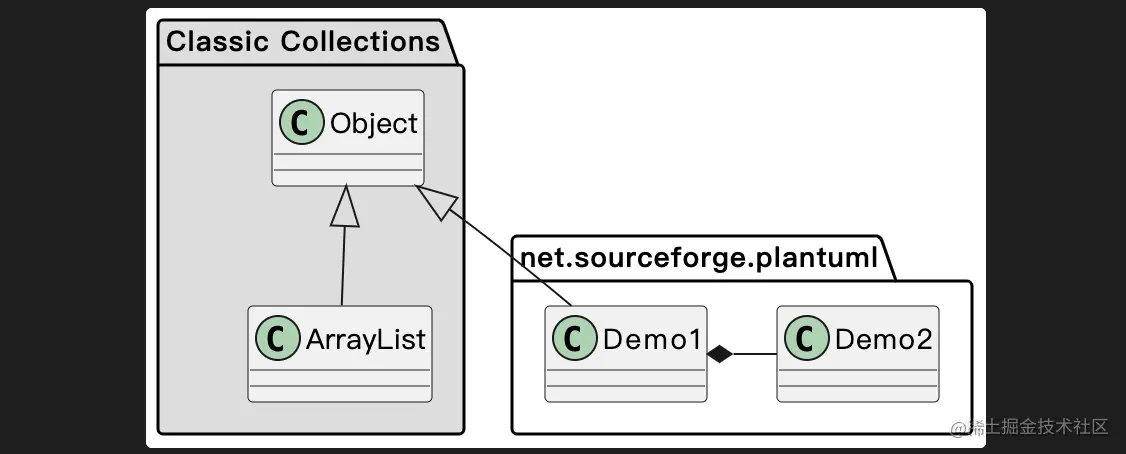

表示包

你可以通过关键词 package 声明包，同时可选的来声明对应的背景色（通过使用 html 色彩代码或名称）。

package "Classic Collections" #DDDDDD {
  Object <|-- ArrayList
}
package net.sourceforge.plantuml {
  Object <|-- Demo1
  Demo1 *- Demo2
}

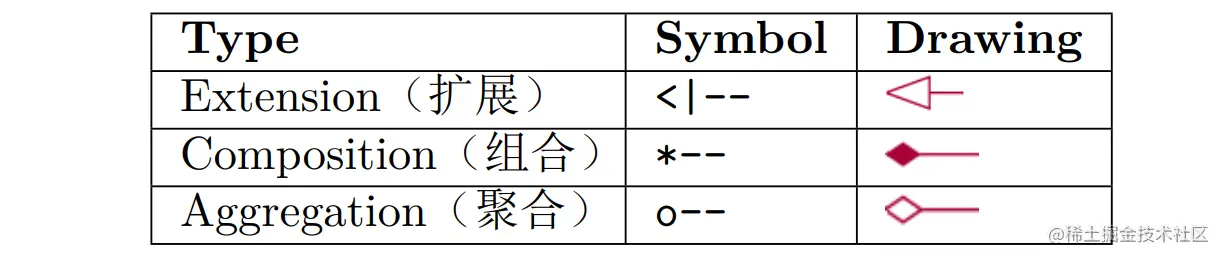

类图中表示关系

类和类、类和接口、接口和接口之间存在一定关系，UML类图中一般会有连线指明它们之间的关系。关系共有六种类型，分别是泛化关系、关联关系、依赖关系、聚合关系、组合关系，5种关系。

依赖、关联、聚合、组合与泛化代表类与类之间的耦合度依次递增。依赖关系实际上是一种比较弱的关联，聚合是一种比较强的关联，组合是一种更强的关联，泛化则是一种最强的关联，所以笼统的来区分的话，实际上这五种关系都是关联关系。

使用.. 来代替 -- 可以得到点线。

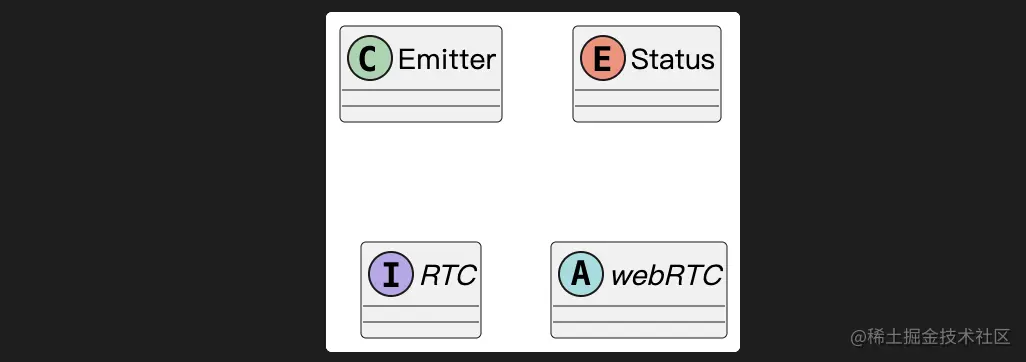

通常标记字符 (C, I, E or A) 用于标记类(class), 接口（interface）, 枚举（enum）和抽象类（abstract class）。

依赖关系

依赖（Dependency）关系是一种弱关联关系。如果对象A用到对象B，但是和B的关系不是太明显的时候，就可以把这种关系看作是依赖关系。

依赖关系用一个带虚线的箭头表示，由使用方指向被使用方，表示使用方对象持有被使用方对象的引用。

ArtcEngine ..> Connection

关联关系

关联关系（Association）是指对象和对象之间的连接，它使一个对象知道另一个对象的属性和方法。关联关系的代码表现形式为一个对象含有另一个对象的引用。如果一个对象的类代码中，包含有另一个对象的引用，那么这两个对象之间就是关联关系。

关联关系有单向关联和双向关联。如果两个对象都知道（即可以调用）对方的公共属性和操作，那么二者就是双向关联。如果只有一个对象知道（即可以调用）另一个对象的公共属性和操作，那么就是单向关联。大多数关联都是单向关联，单向关联关系更容易建立和维护，有助于寻找可重用的类。

双向关联关系用带双箭头的实线或者无箭头的实线双线表示。

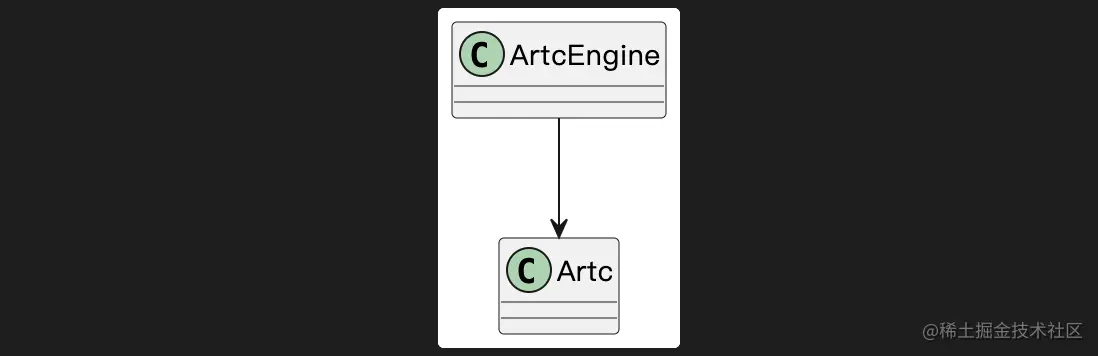

单向关联用一个带箭头的实线表示，箭头指向被关联的对象。

class ArtcEngine {
}

class Artc {
}

ArtcEngine --> Artc

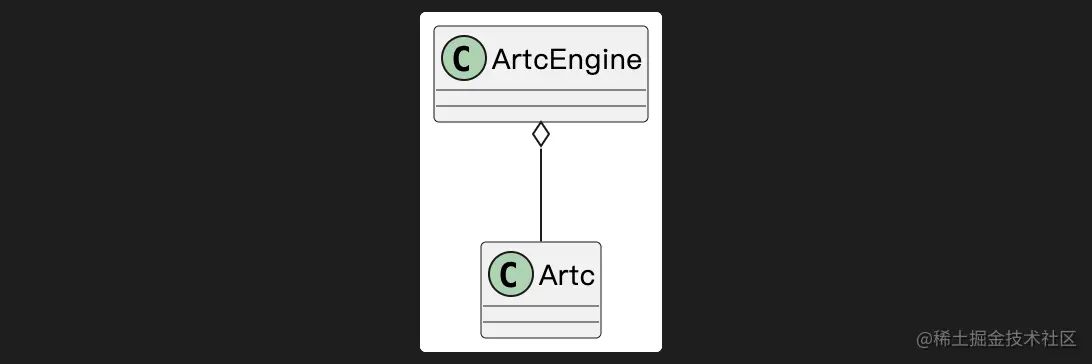

聚合关系

聚合（Aggregation）是关联关系的一种特例，它体现的是整体与部分的拥有关系。此时整体与部分之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享，所以聚合关系也常称为共享关系。

聚合关系用空心菱形加实线箭头表示，空心菱形在整体一方，指向部分一方。

ArtcEngine o-- Artc

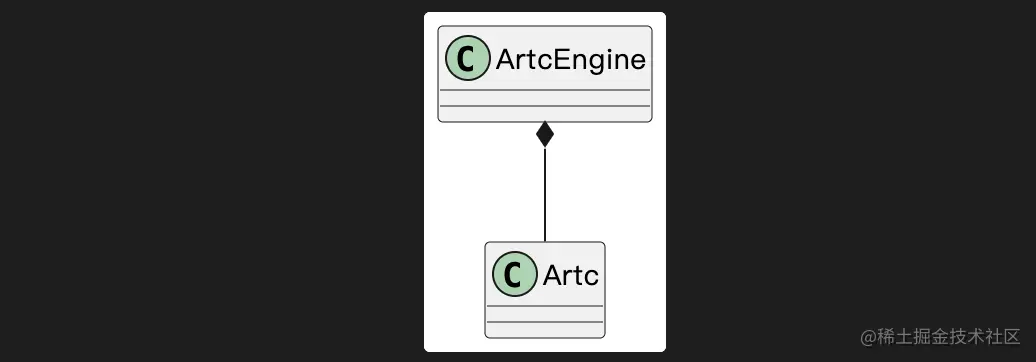

组合关系

组合（Composition）也是关联关系的一种特例，它同样体现整体与部分间的包含关系。但此时整体与部分是不可分的，部分也不能给其它整体共享，作为整体的对象负责部分的对象的生命周期。这种关系比聚合更强，也称为强聚合。

组合关系用实心菱形加实线箭头表示，实心菱形在整体一方，指向部分一方。

ArtcEngine *-- Artc

泛化关系

泛化关系（Generalization）是指类与类之间的继承关系和类与接口之间的实现关系。

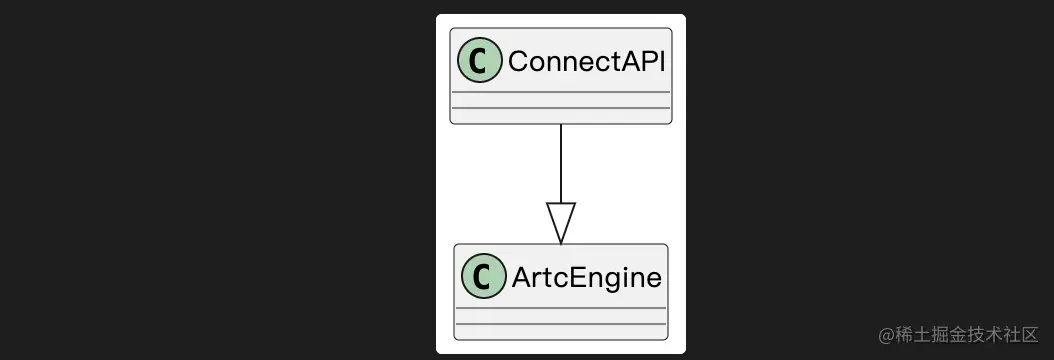

继承关系<空心三角和实线>组成的箭头表示，从子类指向父类。

// javascript
class ConnectAPI {
}

class ArtcEngine {
}

' relationship
ConnectAPI --|> ArtcEngine

实现关系<空心三角和虚线>组成的箭头表示，从对象指向父类。

PlantUML 主题

官方主题

官方提供 theme 也没有一个预览的地方, 想要好看点的 theme 还要一个一个去试。

@startuml
!theme amiga // 通过替换这个值 就可以使用内置主题了
Bob -> Alice : hello
@enduml

theme value	performance	theme value	performance
amiga		aws-orange

更多在官方文档中搜索皮肤参数。

skin rose

恢复默认旧主题，红色的边框，新的主题是灰色边框。

@startuml
skin rose


@enduml

自定义主题

!define LIGHTORANGE // 更换这个值就能换 主题
!includeurl https://raw.githubusercontent.com/Drakemor/RedDress-PlantUML/master/style.puml

资源

PlantUML官网 plantuml.com/

语言指南 s.plantuml.com/PlantUMLLanguageReferenceGuideZH.pdf

无广官方PlantUML pdf.plantuml.net/PlantUML_La…
