阅后即焚的燃尽图

我最开始是在一本书上掠过燃尽效果，当时就是觉得很有意思。但是最近才真正动手去实践它。我知道这个效果要用噪声实现，但是实际做的时候才发现不知道如何应用。于是，去shadertoy上搜索了一番。选取了三个例子，有了一点心得。

一个燃尽效果，简单一点可分两部分，第一个就是转场，从燃烧前的图转变到燃烧后的图，也就是渐变，淡入淡出，第二个就是火焰效果了，我们希望在边缘处有火焰。

第一种实现方式

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    vec2 uv = fragCoord/iResolution.xy;

    vec3 col = vec3(0.);

    vec3 heightmap = texture(iChannel0, uv).rrr;
    vec3 background = texture(iChannel1, uv).rgb;
    vec3 foreground = texture(iChannel2, uv).rgb;

    float t = fract(-iTime*.2);
    vec3 erosion = smoothstep(t-.2, t, heightmap);

    vec3 border = smoothstep(0., .1, erosion) - smoothstep(.1, 1., erosion);

    col = (1.-erosion)*foreground + erosion*background;

    vec3 leadcol = vec3(1., .5, .1);
    vec3 trailcol = vec3(0.2, .4, 1.);
    vec3 fire = mix(leadcol, trailcol, smoothstep(0.8, 1., border))*2.;

    col += border*fire;
    fragColor = vec4(col,1.0);
}

这是最简单的，总共不到20行代码,没有用到什么公式，就一个mix函数。

先准备两张图，一个要被燃烧的，一个是燃烧后露出来的。这一步所有的效果都一样，前景和背景。

然后，来了一张高度图，也可以说是灰度图，就是坐标对应一个高度，从0到1。然后前景图和背景图的混合系数 a = smoothstep(t-.2,t , height) ; height是不会变的，但是t会越来越大，直到t-.2 > height ,当height > t的时候 a为0 ，也就是说这个值会从0 到1 渐变。看到这里我就明白，噪声该怎么用上去了。我没有高度图，但是可以用噪声来代替 .

然后就是在混合系数处于(0,1)的闭区间时添加燃烧的边缘效果。

转场过渡效果

上面已经说了，就是让两张图的混合系数随时间变化。这里再啰嗦一下，把高度换成噪声。先看过渡效果。当时我就知道这种过渡应该是用噪声来实现，用二维噪声，这样每个坐标都对应一个随机的值，但是连续的坐标对应的值又是连续的，这就是噪声的特性。

c是混合系数，0的时候显示前景图，1的时候显示背景图。

我们希望的是每个坐标产生的c都能经历从0到1，这里有一个通用的套路，那就是 smoothstep(t,t-.2, c)。

这个公式的意思是c的值不动，让区间 [t,t-.2]动起来，就像一个滑动窗口，c∈[0,1], t>0。因此，随着t的增加，任意一个c肯定都是从区间[t,t-.2]的左边，到区间内，到右边。

在左边就是0 ，右边是1，结果就是从0到1了，这里区间长度是.2,也可以试试改变这个数，这个区间的长度越长，过渡效果的中间区域就越大.

燃烧的总时间就是区间[t,t-.2] 超过c的最大值所需要的时间，假设其最大值为1 ，燃烧时间就是1.2，要操控燃烧速度可以直接操控时间。用噪声实现转场如下，噪声函数用的是常规的双线性插值。

mian(){
....
    float height = noise2d(st*10.) ;
    t = mod(t*.2,3. );
    float k = 1.-smoothstep(t-.3,t ,height ) ;// 这个范围决定了

    color = mix(color, colorHls, m_dist);

    vec3 colorFront = texture(iChannel0, fract(st)).rgb;
    vec3 colorback = texture(iChannel1, fract(st)).rgb;

    color = mix(colorFront, colorback,k);
    gl_FragColor = vec4(color,1. ) ;

燃烧边缘效果

参考代码

然后就是燃烧的边缘效果，只有混合系数k处于[0,1]时才会有效果。你可以直接用if语句，也可以用两个smoothstep相减，这样全0和全1的部分就都是0 了，只有0 ，1之间的。

这一步决定了燃烧边缘的宽度, 燃烧边缘的总宽度就是前后两限制区间的并集，其实两个区间最好是左边界一致（因为这里是正序），这样结果就没有负数。

  float border = smoothstep(0.,.2 ,k ) - smoothstep(.1,1. ,k ) ;

在渐变转场混合之后再加上边缘，颜色是 (1.5,.5,0.),我看好几个例子都是用这个颜色，有点不理解。

可以直接用mix，但是大多数例子都是用加法，把这个颜色加上去，也许是为了突显火焰的明亮效果，越近（1,1,1）就越亮嘛。还有一个好处就是，用加法不会完全抹去之前的图形，只是变了色，比如有文字的话还是能辨认出来。

vec3 fire = vec3(1.5,.5,.0);
    // 燃烧边缘应是 01 大于1的不要 小于零的 自然不会mix上去
    color = mix(colorFront, colorback,k);

    color +=  fire *border ;
    // color =  mix(color, fire ,border) ;
    gl_FragColor = vec4(color,1. ) ;

到这里就完成了一个简单的燃尽效果。

遇到的问题

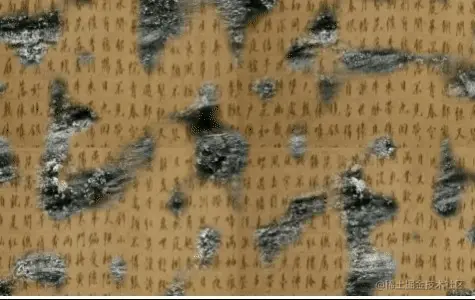

遇到的就是下面的问题，我使用噪声之后发现，随机性不够分散，连成一大片了，如下图所示。

我想要的是上面的那种。后来发现，是噪声函数的取值范围太窄了，一开始处理uv之后其区间是[-.5,.5].只要放大传入噪声函数的坐标，就可以达到想要的效果。

因为我的噪声函数实际上是在整数点随机，中间补间，所以区间范围越大，结果的随机性就越多。

所以，如果你希望这个转场效果是稀碎的那种，放大坐标多倍即可。

我不知道如何在码上掘金中添加纹理，就直接做成白纸黑底了。可以自行调节noise函数的入参，观察变化。

如果，你想写出不一样的噪声效果，那么可以去修改噪声的插值方式或者基础的随机函数的参数。

第二种

参考代码

基本思路和第一种是一样的。前面一张要烧掉的图，烧掉之后露出来的是一个燃烧效果背景，渐变效果用的是一个noise。

不过，它真正的特色不在于这个背景，而是先噪声渐变成黑色(烧黑)，然后再基于这个黑色，又加了一点随机效果，渐变到背景（烧穿）。有了黑色和火焰背景之后，确实更有燃烧的感觉了。

关键代码如下， paper是前景图纹理色，n2是噪声函数。非png的图alpha通道一般就是1。

vec4 c = mix(paper, vec4(0), smoothstep(t2+.1 ,t2-.1 ,n2(st * 400.) ));
    // 燃烧边缘 a < .1说明烧黑了，纹理取色默认a应该是1  这就进一步增加了随机性
    c.rgb = clamp( c.rgb + step(c.a, .1)* 1.6 *n2 (1000.*st )* vec3(1.2,.5,.0),.0 ,1.  );

    // 烧穿了见背景
    c.rgb = mix( c.rgb , bg , step(c.a,.01));

他所用的噪声，在普通噪声的基础又做了一些处理,这种方式像是fbm。n是噪声函数

float noise(in vec2 p)
{
    return n(p/32.) * 0.58 +
           n(p/16.) * 0.2  +
           n(p/8.)  * 0.1  +
           n(p/4.)  * 0.05 +
           n(p/2.)  * 0.02 +
           n(p)     * 0.0125;
}

时间差

下面说一下，我领悟到东西，那就是时间差，我看到他的代码注释后，以为先烧黑再烧穿，是用时间偏差做出来的。于是就有了下面的代码。

    float k = smoothstep(t+.2,t ,n2(st*200. ) );// 前景图和黑色混合系数
    float k2 = smoothstep(t+.1,t-.1 ,n2(st*200. ) );// 上面是变黑 这里是烧穿

    color = mix(paper.rgb,vec3(0. ) ,k );
    color = mix(color.rgb,bg ,k2 );

他的燃烧背景是依赖了一个纹理，可能那个纹理也是某种函数生成的，这里暂且以噪声代替纹理，效果不太好，将就着看一下。

第三种

这一种的特点是方向可控，原实例是一条直线，也可以改成圆等几何图形。并且他还使用了bfm(布朗分形运动)，叠加了噪声的过程中，降低振幅提升频率。

直线转场

我们先来实现最简单的直线转场，下面就是写了一个直线方程，随着t的增大，这条直线会按垂直自身方向往上移动。现在就暂定，直线的左边为前景图，右边为背景图。由于前面处理后的坐标范围是[-1., 1.],如果想从左下角开始，需要加上大概1的偏移,用t减截距。

    float b = st.x + st.y  -2.;
    b= t -b;
    color = mix(colorFront , c2, smoothstep(.0, .1,b ));


加上fbm ,fbm不理解的可以暂且理解为更丝滑的噪声。也就是说这里也可以用噪声。

 float fbm20 = fbm(st * 20.);
  b+= fbm20;


补上变黑和边缘

尝试了一下直接偏移边界，而不是时间，也是可以的。当然，用if语句是更好理解的。

 color = mix(color , vec3(0), smoothstep(.0, .1,b ));//变黑

    //   直接偏移右边界， 偏移有边界的话，需要先烧穿再变黑 不然就是现在这样 b>.1就黑了，但是b要大于.35才烧穿，但是现在是减去截距，所以现在是对的。

    color = mix(color , c2, smoothstep(.1, .35,b ));// 烧穿

    vec3 borderCol =(b-.1)* 30. * ( n3(st* 100. + vec2(t) )) * vec3(1.2,.5,0);

    color += borderCol * (smoothstep(.2,.3 ,b ) - smoothstep(.29,.3 ,b ));

    // if(b> .35){
    //     color = mix(color, c2, b);

    // }
    //
    // if(b >.1 && b < .3){
    //     color+=(b-.1)* 30. * ( n3(st* 100. + vec2(t) )) * vec3(1.5,.5,0);
    // }

前面说了，这个效果的最大的特色是方向可控，下面的示例就是把直线改成圆圈。

结语

本文介绍了三种燃尽效果的实现方式。套路都是大同小异，把噪声的随机性加到专场效果中，判断边缘区域，镶边。

这就是噪声的典型应用啊，地形也可以用噪声的实现，但是法线该如何计算呢？
