前端实现登录拼图验证

桃小瑞
13,112 阅读5分钟

开启掘金成长之旅！这是我参与「掘金日新计划 · 12 月更文挑战」的第18天，点击查看活动详情

前言

不知各位朋友现在在web端进行登录的时候有没有注意一个变化，以前登录的时候是直接账号密码通过就可以直接登录，再后来图形验证码，数字结果运算验证，到现在的拼图验证。这一系列的转变都是为了防止机器操作，但对于我们来说，有亿点麻烦，但也没办法呀。

今天我们也一起来做一个制造亿点麻烦的人，实现一个拼图验证。

实现原理

这个实现原理并不复杂，我们只需要一张图作为我们的拼接素材，我们再单独弄一个盒子，然后移动它，到我们的指定位置，到达指定范围内即验证通过，反之验证未通过。

既然原理我们知道了，那我们就开干吧。

实现前端登录拼图验证

本篇文章以 css 为主， javascript为辅实现。

搭建框架

我们要实现这个功能，我们需要先搭建出来一个框架。


// css

<style>
    .check{
            width: 400px;
            height: 300px;
            background-repeat: no-repeat;
            background-size: 100% 100%;
            background-image: url(https://img0.baidu.com/it/u=2028084904,3939052004&fm=253&fmt=auto&app=138&f=JPEG?w=889&h=500);
        }
</style>

// html

<div class="check"></div>

我们画出来后，它就长下面图这样。


添加被校验区域及校验区域

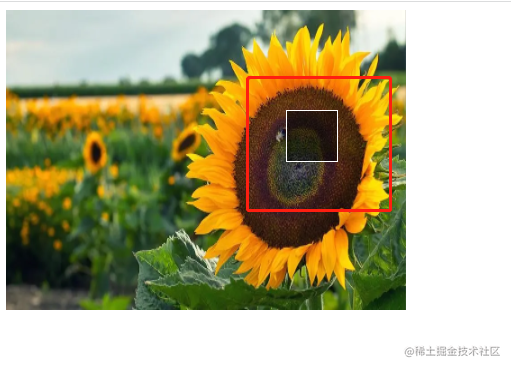

我们需要添加一个被校验的区域及校验区域，用来做我们的校验，像下图这两个东西。


这里我们使用伪类来实现这两个区域。

校验区域

    .check::before{
            content: '';
            width: 50px;
            height: 50px;
            background: rgba(0, 0, 0, 0.5);
            border: 1px solid #fff;
            position: absolute;
            top: 100px;
            left: 280px;
    }

这样一个校验区域就做好了。


被校验区域

这里我们需要使用到background-position根据我们的校验区域大小进行切出我们的被校验区域。

background-image和background-repeat我们直接继承，background-position设置为校验区域的坐标位置（也就是距离top和left的距离），我们将background-size图片大小设为原盒子的大小。这样我们就得到了校验区域的那一片区域，也就是我们的被校验区域了。

    .check-child{
            content: '';
            width: 50px;
            height: 50px;
            border: 1px solid #fff;
            background-image: inherit;
            background-repeat: inherit;
            background-size: 400px 300px;
            background-position: -280px -100px;
            position: absolute;
            top: 100px;
            left: 10px;
    }

    // html

    <!-- 被校验区域 -->
    <div class="check-child"></div>

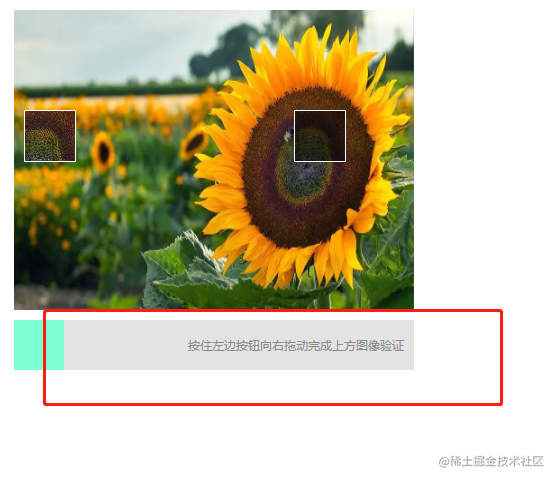

添加拖动条

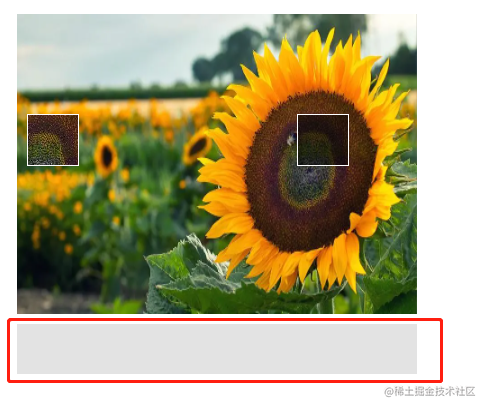

这里我们两个区域都添加完了，我们需要添加一个拖动条。

我们先添加一个拖动区域。

    // css
    .drag{
            width: 400px;
            height: 50px;
            background-color: #e3e3e3;
            margin-top: 10px;
            position: relative;
    }

    // html
    <div class="drag"></div>


现在拖动区域有了，我们需要在拖动区域内添加一个可拖动的盒子，及操作说明，不然看起来交互效果不友好。

添加可拖动的盒子及交互说明

我们添加一个可以拖动的盒子。

    // css

    .drag-child{
        width: 50px;
        height: 50px;
        background-color: aquamarine;
        z-index: 10;
        position: absolute;
        top: 0;
        left: 0;
    }

    // html

    <!-- 可拖动的盒子 -->
    <div class="drag-child"></div>


为了我们友好的交互，我们在拖动区域内给他添加操作说明。

    // css

    .drag-tips{
        display: flex;
        align-items: center;
        justify-content: end;
        width: 95%;
        height: 100%;
        margin: 0 auto;
        font-size: 12px;
        color: #8a8a8a;
    }

    // html

    <!-- 可拖动的盒子 -->
    <div class="drag-tips">
        <span>按住左边按钮向右拖动完成上方图像验证</span>
    </div>


拖动条动起来

这一步我们需要让我们的拖动盒子动起来，让他可以在拖动区域内随意的左右拖动。

    // 获取元素实例
    const drag = document.querySelector('.drag-child')

    // 声明鼠标按下事件
    const dragMouseDown = event => {
        // 添加鼠标移动事件
        document.addEventListener('mousemove', dragMouseMove)
    }
    // 监听鼠标移动事件
    const dragMouseMove = event => {
        // 获取当前 x 轴坐标
        const { offsetX } = event
        if(offsetX < 0 || offsetX > 350){
            return
        }
        // 修改可移动盒子的 x 轴坐标
        drag.style.transform = `translateX(${offsetX}px)`
    }
    // 结束鼠标监听事件
    const dragMouseUP = event => {
        // 移除鼠标移动事件
        document.removeEventListener('mousemove', dragMouseMove)
    }

    // 添加鼠标按下事件
    document.addEventListener('mousedown', dragMouseDown)
    // 添加鼠标弹起事件
    document.addEventListener('mouseup', dragMouseUP)

现在我们的盒子就可以正常的拖动了，但现在它还有几个问题，我们后面来解决。

  1. 提示文字会被选中；
  2. 在拖动区域内拖动会闪烁；

联动被校验区域

我们先让被校验区域跟着我们的拖动动起来。

    // 图形校验
    const check = document.querySelector('.check-child')

    // 修改被校验区域坐标
    check.style.left = `${offsetX}px`

这样我们的被校验区域就能够跟着动了，我们声明一个方法用来表示，通过校验的回调。

    // 通过校验回调
    const success = () => {
        console.log('通过校验');
    }

    // 监听鼠标移动事件
    const dragMouseMove = event => {
        // 获取当前 x 轴坐标
        const { offsetX } = event
        if(offsetX < 0 || offsetX > 350){
            return
        }
        // 修改可移动盒子的 x 轴坐标
        drag.style.transform = `translateX(${offsetX}px)`

        // 修改被校验区域坐标
        check.style.transform = `translateX(${offsetX}px)`

        if(offsetX >= 278 && offsetX <= 285){
            // 执行回调
            success()
        }
    }


添加交互动画

这里我们在鼠标移出监听的时候添加一个动画，当当前未通过校验的时候我们给他还原到初始位置。

@keyframes move {
    to {
        transform: translateX(0);
    }
}

    // 结束鼠标监听事件
    const dragMouseUP = event => {
        // 移除鼠标移动事件
        document.removeEventListener('mousemove', dragMouseMove)

        // 获取当前 x 轴坐标
        const { offsetX } = event

        if(offsetX < 278 || offsetX > 285){
            // 修改可移动盒子的 x 轴坐标
            drag.style.animation = 'move 0.5s ease-in-out'
            // 修改被校验区域坐标
            check.style.animation = 'move 0.5s ease-in-out'

            // 动画结束监听回调
            const animationEnd = ()=>{
                // 修改可移动盒子的 x 轴坐标
                drag.style.transform = `translateX(${0}px)`
                // 修改被校验区域坐标
                check.style.transform = `translateX(${0}px)`

                // 清除动画属性
                drag.style.animation = ''
                check.style.animation = ''
                // 移出动画结束监听
                document.removeEventListener("animationend", animationEnd)
            }
            // 添加动画结束监听
            document.addEventListener("animationend", animationEnd)
        }
    }

当我们未通过校验，且放开鼠标的时候，它就会自动回到初始位置。

解决遗留问题

1、 提示文字会被选中

我们在提示文字的样式中添加user-select: none;，禁用掉文字选择。

    /* 提示文字说明 */
    .drag-tips{
        display: flex;
        align-items: center;
        justify-content: end;
        width: 95%;
        height: 100%;
        margin: 0 auto;
        font-size: 12px;
        color: #8a8a8a;
        user-select: none;
        z-index: 1;
        position: absolute;
        top: 0;
        left: 0;

    }

2、 在拖动区域内拖动会闪烁

我们将我们刚刚使用的offsetX改为pageX。这里需要注意一下边距偏移量的问题哦。

    // 监听鼠标移动事件
    const dragMouseMove = event => {
        console.log(event);
        // 获取当前 x 轴坐标
        const { pageX }  = event
        if(pageX < 0 || pageX > 350){
            return
        }
        // 修改可移动盒子的 x 轴坐标
        drag.style.transform = `translateX(${pageX}px)`

        // 修改被校验区域坐标
        check.style.transform = `translateX(${pageX}px)`

        if(pageX >= 278 && pageX <= 285){
            // 执行回调
            success()
        }
    }
    // 结束鼠标监听事件
    const dragMouseUP = event => {
        // 移除鼠标移动事件
        document.removeEventListener('mousemove', dragMouseMove)

        // 获取当前 x 轴坐标
        const { pageX } = event

        if(pageX < 278 || pageX > 285){
            // 修改可移动盒子的 x 轴坐标
            drag.style.animation = 'move 0.5s ease-in-out'
            // 修改被校验区域坐标
            check.style.animation = 'move 0.5s ease-in-out'

            // 动画结束监听回调
            const animationEnd = ()=>{
                // 修改可移动盒子的 x 轴坐标
                drag.style.transform = `translateX(${0}px)`
                // 修改被校验区域坐标
                check.style.transform = `translateX(${0}px)`

                // 清除动画属性
                drag.style.animation = ''
                check.style.animation = ''
                // 移出动画结束监听
                document.removeEventListener("animationend", animationEnd)
            }
            // 添加动画结束监听
            document.addEventListener("animationend", animationEnd)
        }
    }

效果图

我们看一下效果图。


完整代码

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>drag</title>
    <style>
        *{
            margin: 0;
            padding: 0;
        }

        body{
            padding: 20px;
        }

        /* 图形拼图验证码 */
        .check{
            width: 400px;
            height: 300px;
            background-repeat: no-repeat;
            background-size: 100% 100%;
            background-image: url(https://img0.baidu.com/it/u=2028084904,3939052004&fm=253&fmt=auto&app=138&f=JPEG?w=889&h=500);
            position: relative;
        }

        .check::before{
            content: '';
            width: 50px;
            height: 50px;
            background: rgba(0, 0, 0, 0.5);
            border: 1px solid #fff;
            position: absolute;
            top: 100px;
            left: 280px;
        }

        .check-child{
            content: '';
            width: 50px;
            height: 50px;
            border: 1px solid #fff;
            background-image: inherit;
            background-repeat: inherit;
            background-size: 400px 300px;
            background-position: -280px -100px;
            position: absolute;
            top: 100px;
            left: 0;
        }
        /* 拖动条 */
        .drag{
            width: 400px;
            height: 50px;
            background-color: #e3e3e3;
            margin-top: 10px;
            position: relative;
        }
        /* 可拖动的盒子 */
        .drag-child{
            width: 50px;
            height: 50px;
            background-color: aquamarine;
            z-index: 10;
            position: absolute;
            top: 0;
            left: 0;
        }
        /* 提示文字说明 */
        .drag-tips{
            display: flex;
            align-items: center;
            justify-content: end;
            width: 95%;
            height: 100%;
            margin: 0 auto;
            font-size: 12px;
            color: #8a8a8a;
            user-select: none;
            z-index: 1;
            position: absolute;
            top: 0;
            left: 0;

        }

        @keyframes move {
            to {
                transform: translateX(0);
            }
        }
    </style>
</head>
<body>
    <!-- 图形校验区域 -->
    <div class="check">
        <!-- 被校验区域 -->
        <div class="check-child"></div>
    </div>
    <!-- 拖动条 -->
    <div class="drag">
        <!-- 操作说明 -->
        <div class="drag-tips">
            <span>按住左边按钮向右拖动完成上方图像验证</span>
        </div>
        <!-- 可拖动的盒子 -->
        <div class="drag-child"></div>
    </div>
</body>
<script>
    // 获取元素实例
    const drag = document.querySelector('.drag-child')

    // 图形被校验区域
    const check = document.querySelector('.check-child')

    // 通过校验回调
    const success = () => {
        console.log('通过校验');
    }

    // 声明鼠标按下事件
    const dragMouseDown = event => {
        // 添加鼠标移动事件
        document.addEventListener('mousemove', dragMouseMove)
    }
    // 监听鼠标移动事件
    const dragMouseMove = event => {
        // 获取当前 x 轴坐标
        const { pageX }  = event
        if(pageX < 0 || pageX > 350){
            return
        }
        // 修改可移动盒子的 x 轴坐标
        drag.style.transform = `translateX(${pageX}px)`

        // 修改被校验区域坐标
        check.style.transform = `translateX(${pageX}px)`

        if(pageX >= 278 && pageX <= 285){
            // 执行回调
            success()
        }
    }
    // 结束鼠标监听事件
    const dragMouseUP = event => {
        // 移除鼠标移动事件
        document.removeEventListener('mousemove', dragMouseMove)

        // 获取当前 x 轴坐标
        const { pageX } = event

        if(pageX < 278 || pageX > 285){
            // 修改可移动盒子的 x 轴坐标
            drag.style.animation = 'move 0.5s ease-in-out'
            // 修改被校验区域坐标
            check.style.animation = 'move 0.5s ease-in-out'

            // 动画结束监听回调
            const animationEnd = ()=>{
                // 修改可移动盒子的 x 轴坐标
                drag.style.transform = `translateX(${0}px)`
                // 修改被校验区域坐标
                check.style.transform = `translateX(${0}px)`

                // 清除动画属性
                drag.style.animation = ''
                check.style.animation = ''
                // 移出动画结束监听
                document.removeEventListener("animationend", animationEnd)
            }
            // 添加动画结束监听
            document.addEventListener("animationend", animationEnd)
        }
    }

    // 添加鼠标按下事件
    document.addEventListener('mousedown', dragMouseDown)
    // 添加鼠标弹起事件
    document.addEventListener('mouseup', dragMouseUP)


</script>
</html>

最后

本篇前端实现登录拼图验证就到此结束了，这个功能一般都是在登录的时候用的。本篇文章的案例可以正常使用。

本篇实现的代码中存在一个遗留问题，非拖动区域内能拖动。
