8.BGP选路实验

阿尔托莉雅969
32 阅读1分钟

1、拓扑


2、要求

1.合理IP地址 2.AS 1 2 3 内部使用OSPF 协议 ， AS 1 AS 2内部建立全互联的IBGP邻居 ，AS之间建立全部的EBGP邻居 3.PC 1 3 5 属于电信的路由，通信时必须使用电信AS 1 ;PC 2 4 6 属于联通的路由，通信时必须使用联通的 AS 2 4.若 R1-R9之间链路断开，电信的路由依然通过电信 AS 1 通信

3、分析

  1. 先完成接口IP配置
  2. 完成OSPF配置
  3. 建立各路由之间的IBGP和EBGP邻居
  4. 各路由之间传递路由时携带团体属性
  5. 抓取团体属性的路由对其进行选路控制

4、配置内容

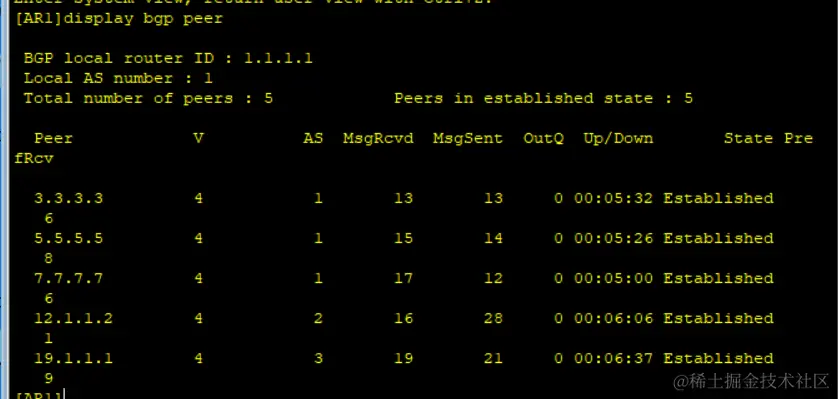

AR1路由器的BGP邻居表

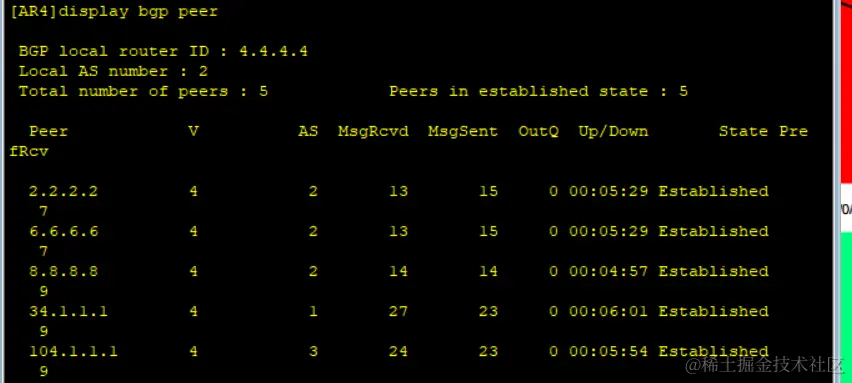

AR4路由器的BGP邻居表

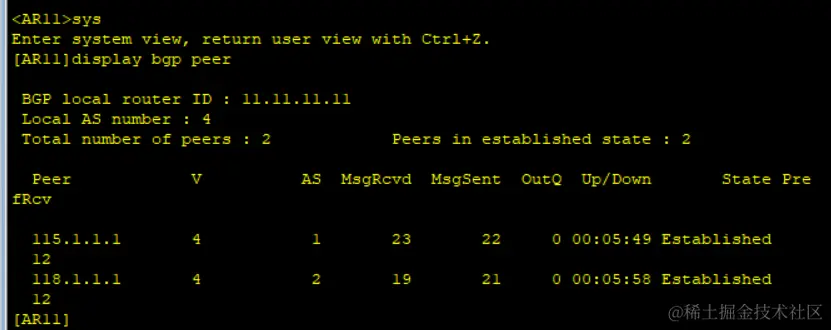

AR11路由器的BGP邻居表

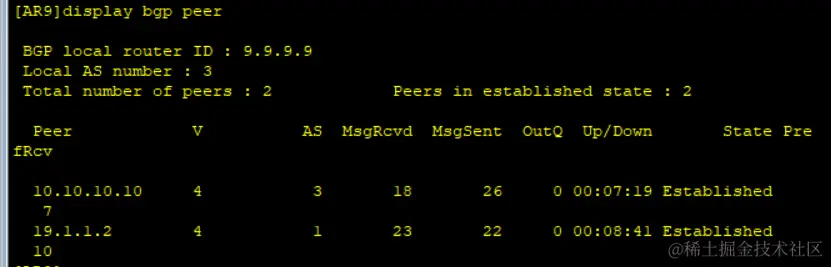

AR9路由器的BGP邻居表

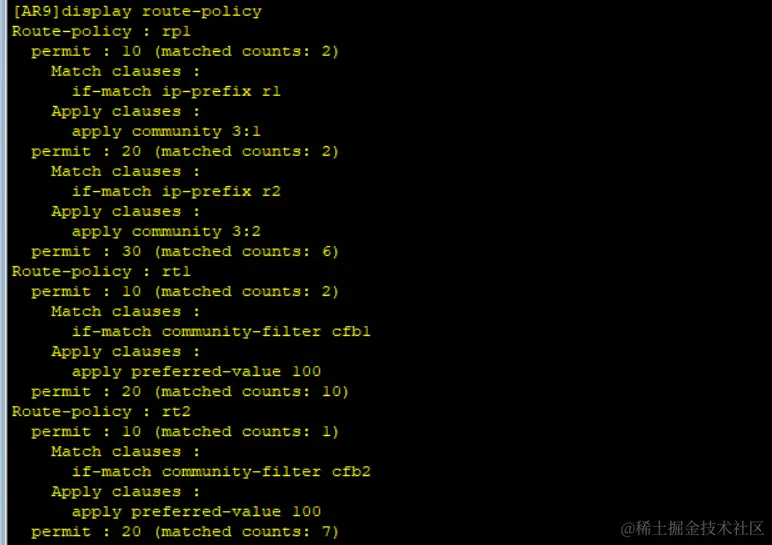

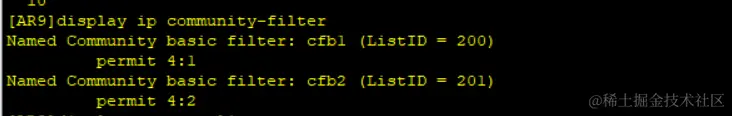

AR9的community-filter列表和策略列表和策略列表的调用

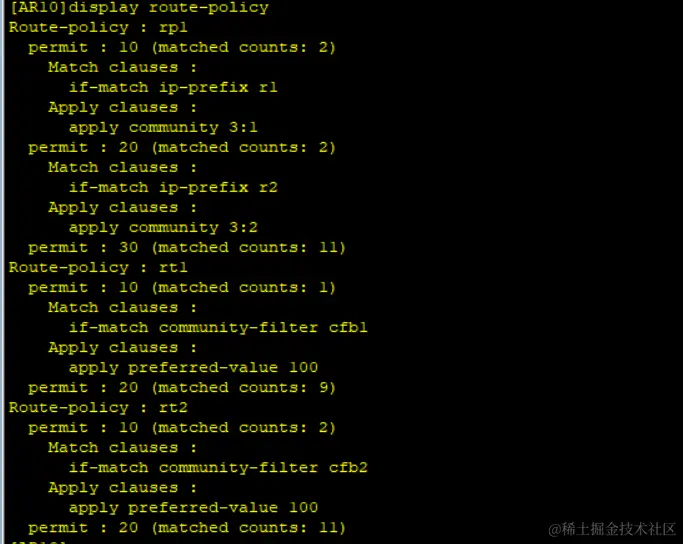

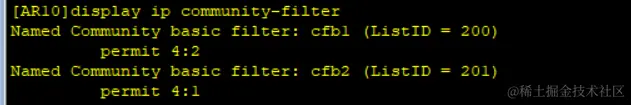

AR10的community-filter列表和策略列表和策略列表的调用

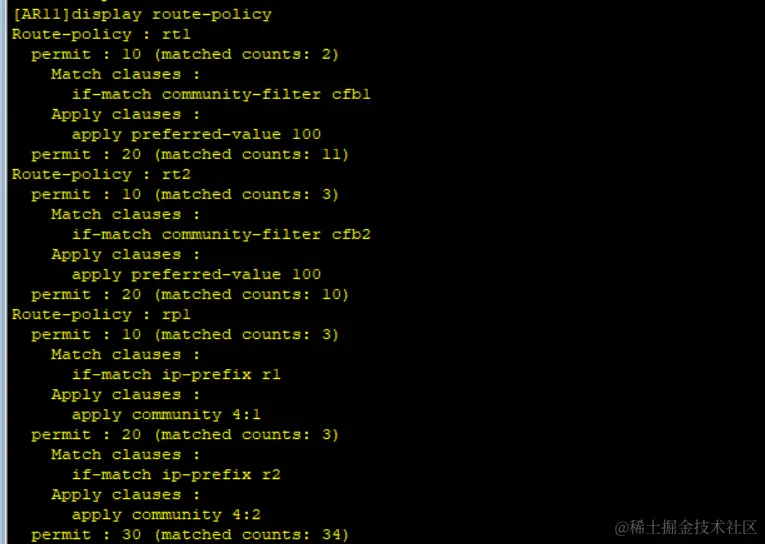

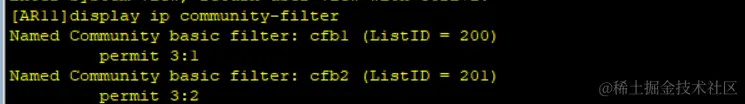

AR11的community-filter列表和策略列表和策略列表的调用

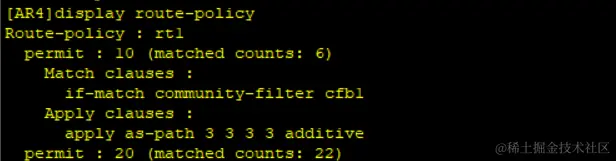

AR4的community-filter列表和策略列表和策略列表的调用

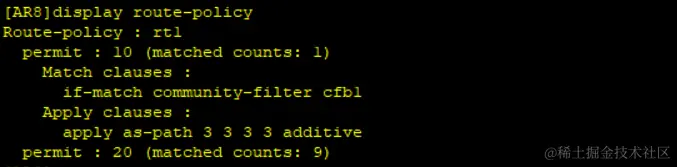

AR8的community-filter列表和策略列表和策略列表的调用

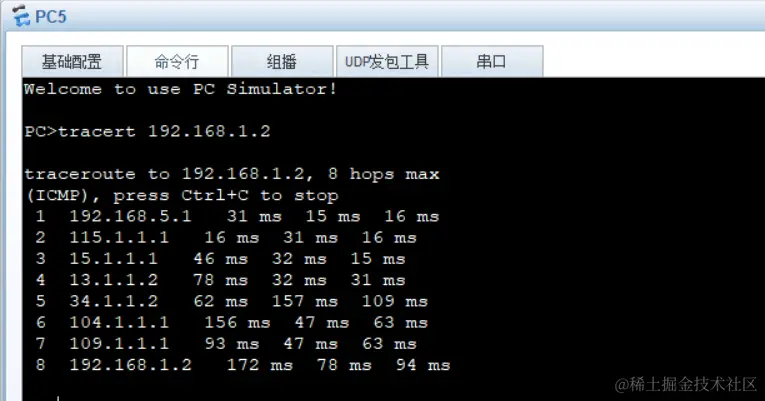

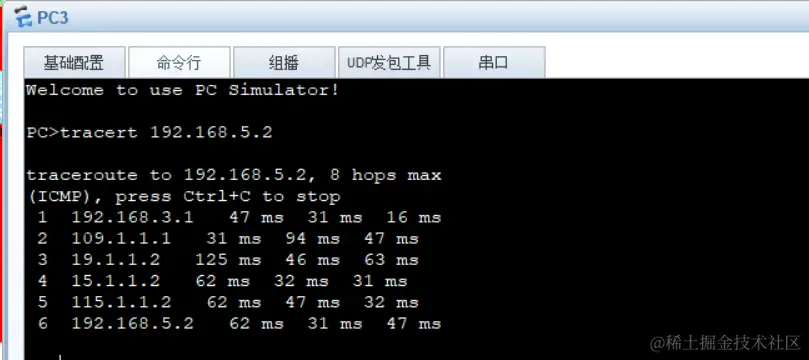

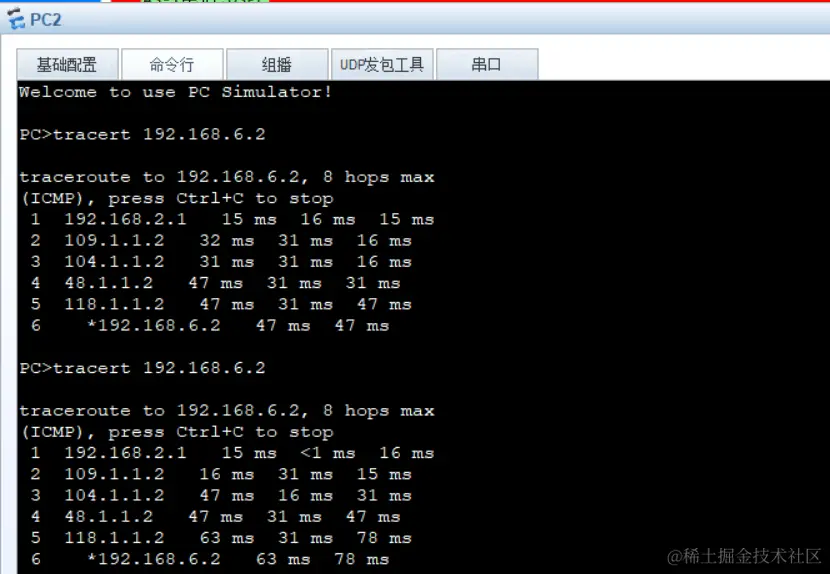

5、测试

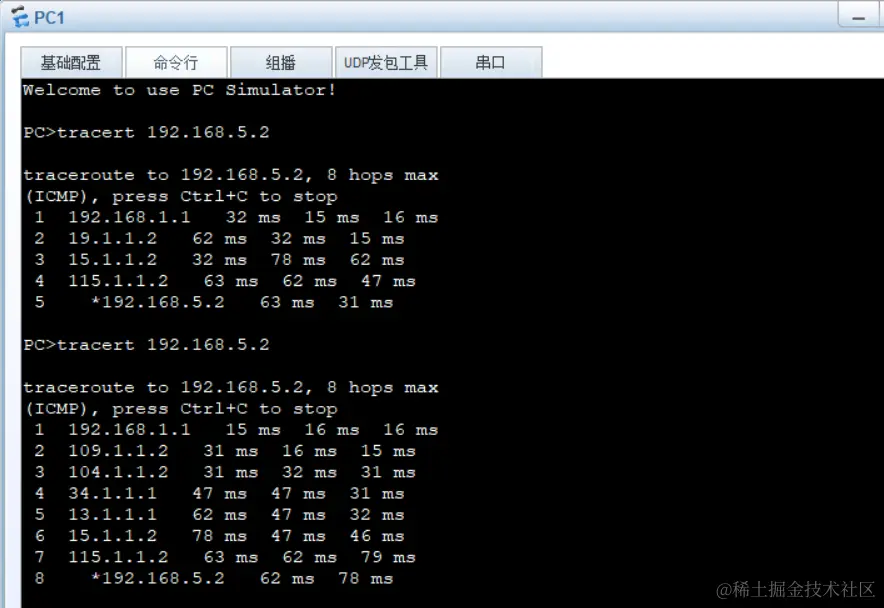

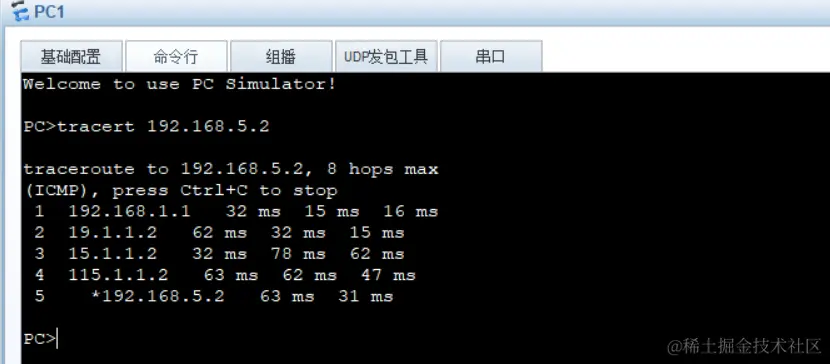

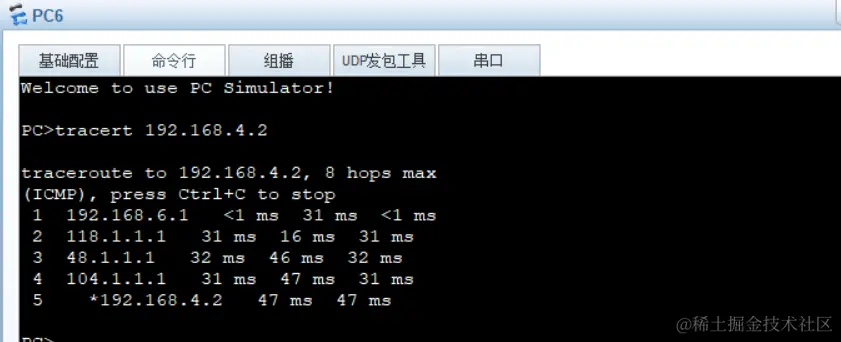

断开AR9和AR1的链路之前

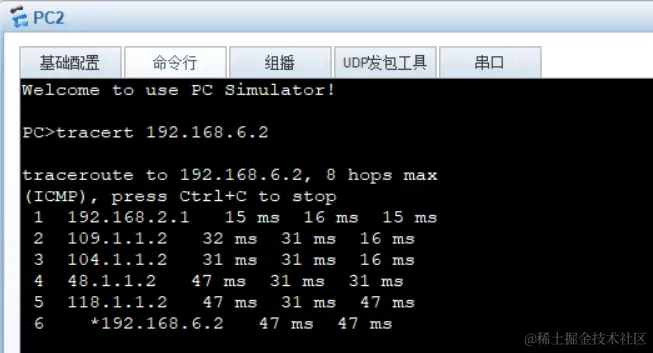

断开AR9和AR1的链路之后
