第三章：OceanBase集群技术架构
1. Paxos协议与负载均衡
1.6 查看表和分区的分布情况
查看表和分区的分布情况
表及分区的相关信息储存在这两个系统表中。 系统表：__all_virtual_meta_table，关键信息 • tenant_id • table_id • partition_id • svr_ip • role：1 – leader, 2 - follower 系统表：__all_virtual_table，关键信息 • table_id • table_name
1.7 查看租户的分区分布情况

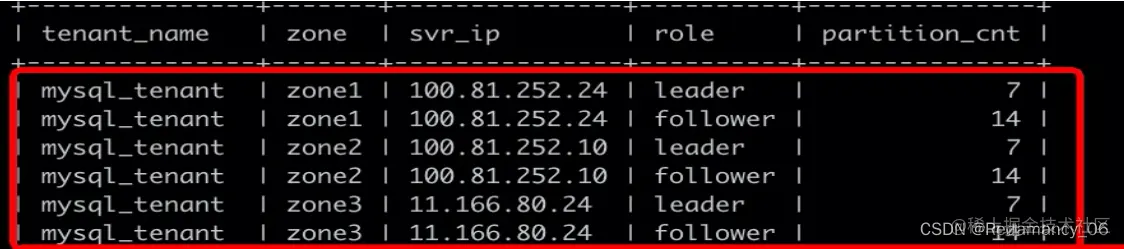

• 该租户一共有21个分区（21个主副本，42个从副本），分布在Zone1/2/3的6台服务器内
• 每个Zone都有7个主副本，实现了3个Zone的负载均衡

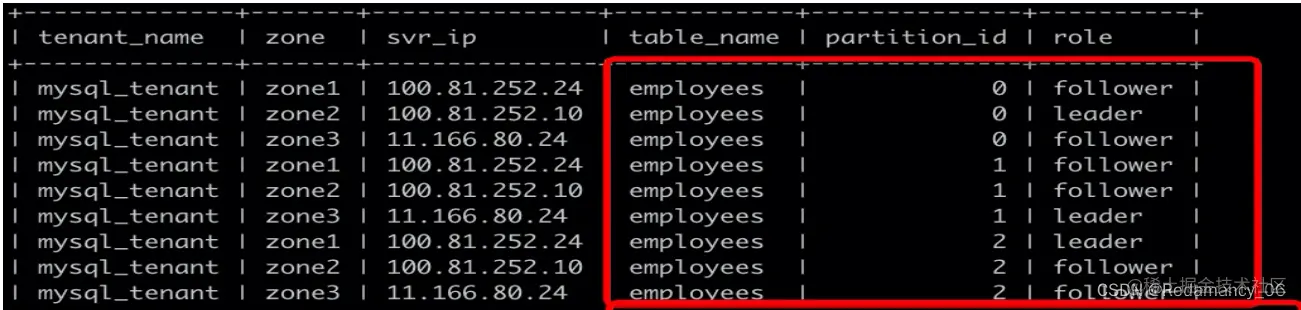

• 该表格有3个分区，每个分区有3个副本，分布在3个zone内的一台OB Server
• 每个Zone均有一个分区的主副本，实现负载均衡

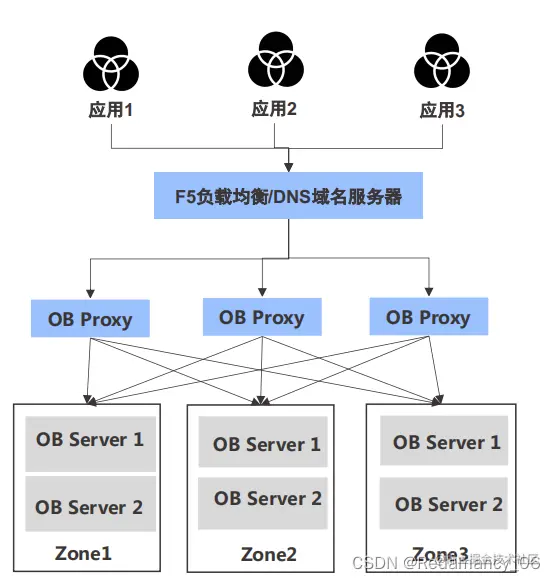

1.8 OB Proxy为应用提供智能路由服务，应用透明访问
1.8.1 高效路由转发
• 对SQL做基本解析，确定对应Leader所在机器 • 反向代理，将请求路由至对应Leader；Leader位置无法确定时随机选择OB Server • 轻量SQL解析 + 快速转发，保证高性能，单OB Proxy每秒转发百万次请求
1.8.2 “非”计算节点，无状态
• 每个OB Proxy是一个“无状态”的服务进程，不做数据持久化，对部署位置无要求 • OB Proxy不参与数据库引擎的计算任务，不参与事务（单机 or 分布式）处理 • 多个OB Proxy之间无联系，可通过F5/SLB组成负载均衡集群 • 不需要独立服务器，可以与OB Server共用一台服务器，如果应用对实时性要求高，也可以将OB Proxy部署到应用服务器中
1.9 通过设置Primary Zone，将业务汇聚到特定Zone
通过为不同的租户配置不同的Primary Zone，可以将业务流量集中到若干Zone中，减少跨Zone及跨服务器的操作。Zone List，逗号两侧优先级相同，分号左侧优先级高于右侧

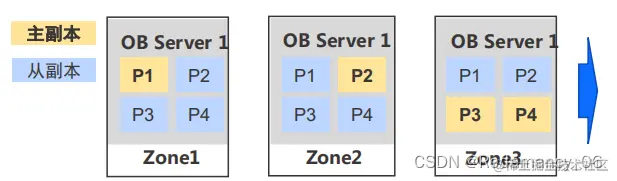

1.9.1 配置：(z1,z2,z3) 意义：ZONE_1 =ZONE_2 = ZONE_3
• 主副本（Leader）均匀分布到各机器
• 适合批处理场景，希望尽快跑完，不关注某一个sql的执行时间，期望让整体任务尽快完成

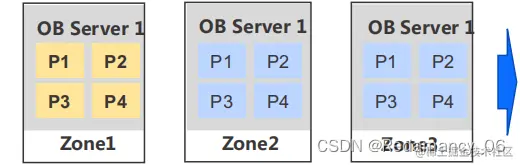

1.9.2 配置2：(z1;z2;z3) 意义：ZONE_1 >ZONE_2 > ZONE_3
• 主副本（Leader）只在Zone1存在，Zone2和Zone3均是从副本
• 适合对时延敏感的在线处理业务，业务量不大，不超过一台机器的处理能力，可以尽量避免跨服务器访问，从而降低时延

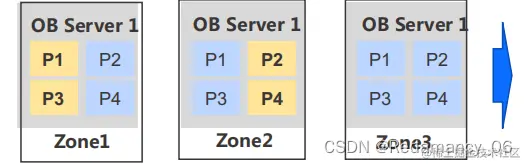

1.9.3 配置3：(z1,z2;z3) 意义：（ZONE_1 = ZONE_2） > ZONE_3
• 主副本（Leader）均匀分布到Zone1和Zone2，Zone3均是从副本
• 适合三地五中心方案，将业务汇聚到距离较近的城市，距离较远的城市只承担从副本的角色
1.10 Primary Zone有租户、数据库和表不同的级别
• 如无特殊指定，自动继承上级对象的primary_zone：database继承租户的primary_zone设置，table继承database的primary_zone设置 • database和table可以指定各自的primary_zone，不必和上一级对象的设置保持一致；提供更加灵活的负载均衡策略
1.10.1 租户
(z1, z2 , z3) • 主副本均匀分布到3个Zone中 • 满足大部分表的应用场景
1.10.2 数据库
(z1 ; z2 ; z3) （如没有特殊指定）该数据库下的所有表的主副本将集中到 Zone1内机器中（可能是多台）
1.10.3 表
(z1,z2;z3)主副本将集中到 Zone1和Zone2内机器中

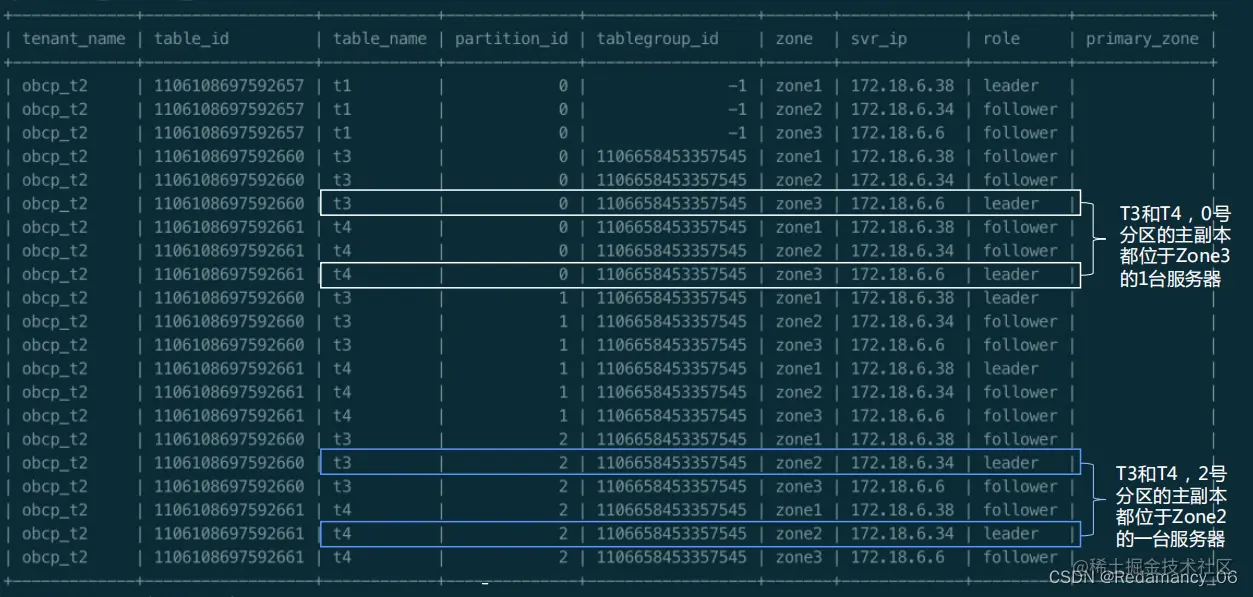

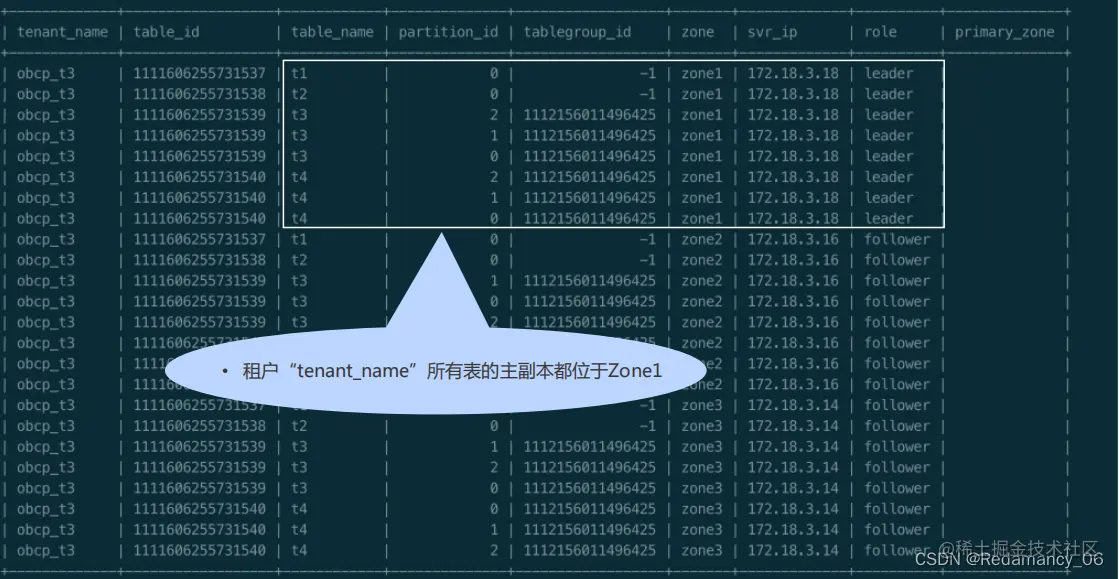

1.11 Primary Zone示例

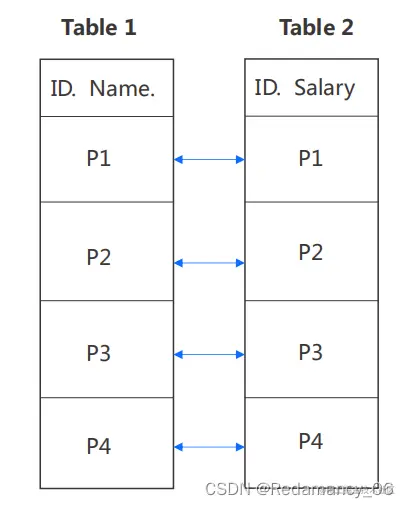

1.12 Table Group，将多个表的相同分区ID的主副本聚集在一个OB Server中，减少分布式事务引入的开销
• 如果多个表的分区方式完全相同（分区类型、分区键个数、分区数量等） ，可以在逻辑上将这些表归属到同一个Table Group中，以影响动态负载均衡的策略 • 同一个Table Group中的所有表，分区ID（partition_id）相同的所有分区，它们的leader在同一observer上；在不影响全局负载均衡的前提下，可有效减少分布式事务引入的跨机访问开销 • 如果负载均衡被打破（服务器故障后、扩容缩容等），Table Group中的所有表会作为一个整体来调整分区分布和leader分布 • 动态创建和删除，并且对上层应用完全透明 • 如果租户的unit_num=1且primary_zone只有一个zone，不需要tablegroup
1.13 Table Group举例

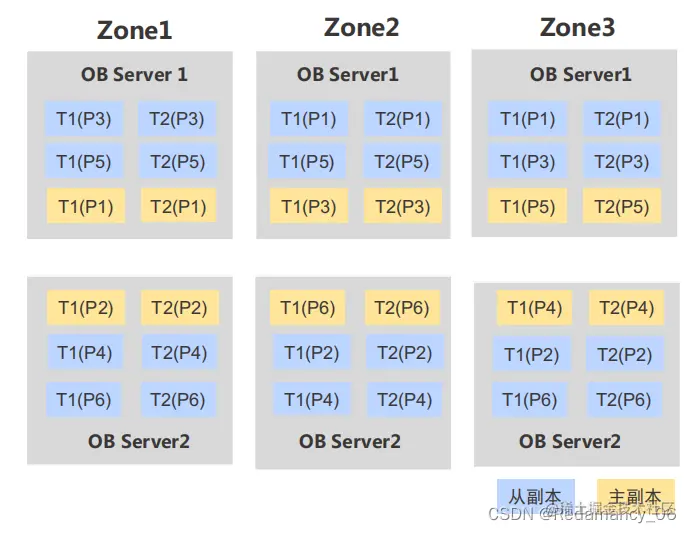

• 假设一个集群有3个Zone，租户的Unit Num是2,表1和表2的PrimaryZone是负载均衡的 • 对于某一个员工（emp_id）来说，他/她的员工信息数据和薪水数据，一定在同一个observer上提供服务，比如employees(p1)和salaries(p1) • employees表和salaries表组成一个Table Group • Table Group中相同分区ID的主副本均在一台OB Server上 • 整体负载均衡没有被打破，每台OB Server均有主副本和从副本 • 如果Zone1-OB Server1故障，那么T1(P1）+T2(P1）将会整体迁移
create tablegroup emp_id_group partition by hash partitions 6; create table employees (emp_id integer, emp_name varchar(64)) tablegroup = 'emp_id_group' partition by hash (emp_id) partitions 6; create table salaries (emp_id integer, emp_salary number(10,2)) tablegroup= 'emp_id_group' partition by hash (emp_id) partitions 6;
