前言

学习视频编解码需要有一些基础的概念，先了解这些基础的概念，才能更好的了解整个视频编解码的过程，只有了解了编解码的整个过程，才能知道如何去开发，如何实现某一步的功能，它是一个很庞大的体系，所以涉及的一些基础会比较多，高级的做法还会涉及openGL去对视频做处理，所以了解这些基础的理论能更好的进入这个领域。我个人也是自学的，所以有说得不对的地方，希望能在评论区指正。

色彩空间

我们常说的RGB和YUV都是色彩空间中的一种。

RGB就是我们常用到的光的三原色模型（红绿蓝），一般的图片都是RGB，简单来说3种原色通过不同的比例组成不同的颜色。而RGB色彩空间又会细分成不同的色彩空间，比如sRGB、Adobe RGB等，他们所包含的颜色范围不同，这又称为色域。
这些在生活中都有运用到的，比如显示器支持不同的色域，总之这不是这篇文章的重点，只需要简单理解RGB是什么以及我们的图片往往都是使用的RGB。

YUV（也称YCbCr）用于编码和存储更相对于RGB更好，所以一般会用在视频。YUV涉及到HVS（人类视觉系统对色彩空间的感知能力），简单来说就是我这个颜色的信息有这么多，你人是接收不完的，只能接收一部分，那我就把信息弄成人能接收的那部分。

这里主要讲YUV，YUV分为3个数值，Y表示亮度，U表示色调，V表示饱和度，一般Y比较重要，有Y分量就能 显示出图片，不过是黑白。根据采样不同YUV又分为YUV 4:4:4，YUV 4:2:2和YUV 4:2:0。一般我我们的手机摄像头的采样都是使用YUV420，而YUV420又根据格式分为NV12和YU12，简单来说他们都是420的采样，但是数据的排布不同，比如我去网上找的图

YU12中放入Y分量，再放入U分量，最后放入V分量

NV12中先放入Y分量，然后U分量和V分量交叉放入

当然除了这两种之外还有YV12和NV21，这里就不扩展了，也是差不多的意思。那在现实中是如何体现不同的？拿Android来举例，虽然摄像头采集都用的YUV420，但是他不同的摄像头都是用的不同的硬件厂商，所以最终会出现的格式也会不同，而Android的解码器MediaCoder是用的NV12（没记错的话），所以在判断数据是YU12的情况下需要转成NV12（这个是可以互转的）

最后说说YUV和RGB的不同，YUV需要存储的数据小于RGB。YUV和RGB可以通过公式进行转换：

Y = 0.299R + 0.587G + 0.114B
U = -0.147R - 0.289G + 0.436B = 0.492*(B-Y)
V = 0.615R - 0.515G - 0.100B = 0.877(R-Y)

R = Y + 1.140V
G = Y - 0.394U - 0.581V
B = Y + 2.032U

帧

视频的播放简单来理解就是每隔多少时间显示一张图片，每张图片都相当于一个帧。当然真实的概念并不完全是这样的，只是这样想会比较容易理解。

1秒播放30张图片我们称为1秒30帧，1秒播放60张图片我我们称为1秒60帧，也可以称为60fps。结合生活，我们平常玩游戏觉得卡顿是因为前一段时间的帧率平稳，但是突然帧率变低，所以导致我们感官反馈到卡顿。

视频的帧又分为I帧，P帧和B帧，这当然是很重要的一个概念，为什么要分为3种不同的帧呢？简单来说是为了压缩，当理解每种帧的含义之后，就能知道为什么和这样设计。

I帧
I帧又称为关键帧，它无需参考其它帧，由自己生成，对帧内的数据进行压缩后生成，自己就能显示出图像。

P帧
P帧会向前参考I帧生成，所以没有I帧的情况下仅有P帧的情况下是无法显示图像。

B帧
B帧会向前参考I帧，向后参考B帧生成，所以没有I帧和P帧的情况下B帧无法显示图像。

这是他们的一个大致区别，可能刚这样看还理解不了，没关系，等到下面讲解视频的编码流程的时候就能理解了。

GOP和IDR

这是和帧相关的概念，但不是十分重要的，所以简单了解就行。

GOP全称Group of picture即图像组，每两个I帧之间是一个GOP，所以GOP是包含一个I帧和多个P帧和B帧。那这个概念会在什么地方体现出用处呢？直播，直播的时候，数据传输，你拿到一个GOP后进行播放，如果不是一个GOP，比如你刚开始打开直播的时候是推了P帧给你，你这时候没有I帧，只拿P帧是显示不出完整图片的。你也可以简单理解成I帧之后的多个P帧和B帧依赖于当前I帧，但是他们并不依赖于其它I帧，所以他们形成了一个组。

IDR是一个和刷新相关的概念，它的翻译是立即刷新图像，所以它一定是一个I帧。举个例子（我也不知道这个例子对不对，没涉及过直播相关的），你看直播的时候卡顿了，但是卡顿好的之后会有个跳帧的效果，不会接着卡顿的地方继续播放，其实就是接收到了一个IDR，会把前面没有播放的帧丢掉，直接播放这个I帧。

PTS和DTS

这个也是和帧有关的，但它也和编解码过程有关，它们都是时间戳，PTS表示显示时间戳，它告诉视频要按照这个PTS的顺序去播放，DTS表示解码时间戳，它告诉文件要按照这个DTS的顺序去存储。

这个下面讲编解码流程的时候可能会更容易理解，这里简单来说就是我们一般视频都是一I B B B P 这种帧的顺序去播放，但是编码之后存储的是 I P B B B 这样的顺序。

码率

这是一个数据传输的指标，码率又叫作比特率，即数据传输时单位时间传送的数据位数，一般用kbps、Mbps表示。比特率越高，每秒传送数据就越多，画质就越清晰。

说到Mbps，很多人就知道是什么了，没错，就是我们的宽度，多少兆宽度就是多少Mbps，经过换算8Mbps = 1MB/s，但是这是理想的情况，加上损耗，大概会10Mbps = 1MB/s，看到这个相信大家就都熟悉了，为什么你家网速在电信拉的是100兆，下载的时候却只有10兆每秒，这就是一个换算过程。

那为什么比特率越高，影响画质呢，这其实是和视频文件大小有关，比如你视频文件越大，帧数越高，分辨率越高，那你的视频文件就越大，所以你需要更高的比特率来传输。那如果文件大我比特率低会怎样？会卡顿，你播放这一帧的时候下一帧还没下好，这不就是你平时怒喷网速的原因吗？

视频流

这个对于基础来说也不是主要的概念，简单了解一下就行。一般像视频这种比较大的文件都是流文件，拿图片来做对比就能看出比较明显的差别。视频和图片在磁盘中存储的文件都是压缩过的文件.mp4 ，.png这些。但是图片能变成位图（原始图片）全部放到内存中，但是视频可以吗？当然不行，你把整个视频放到内存中那内存不炸掉，有的人说，一个视频只有几十MB，应该Hold得住啊，你那个是压缩过后的大小，实际的大小后面会说，但是内存是装不下的，所以视频的播放和传输需要用到流的形式。

视频编解码

进入正题了，理解上面的概念会对编解码的过程更容易理解。上面也说了，我们平时存储在本地的视频，是压缩过的。那如果视频不压缩，原始的数据会有多大呢？通过一个计算过程去巩固上面的基础知识。

比如我们视频的分辨率是1920 * 1080，视频是60fps，采样我就算用YUV420，这个视频的时长100秒，取个整数好计算。
我们假设未压缩的情况，先计算1帧的大小（YUV420占用1.5个字节）
1920 * 1080 * 1.5 = 3110400 = 2.96MB ，光一帧就2.96MB，一秒就是177.6MB，整个视频就是17.3GB
你家网速100兆10MB/S，下1秒钟的视频要17秒。压缩过后的就是秒下好，这就是视频为什么要编码。

视频编解码流程

这是我在网上随便找的图，视频的编解码流程大概就是这样子，假如我们有个mp4文件，mp4文件其实就是一个压缩包，你可以把它的后缀改成zip然后解压，你就能看到里面的编码后的视频文件和编码后的音频文件（可以把编码简单理解成压缩）。

我们的设备在播放mp4文件的时候，会拿到里面的编码后的视频文件和编码后的音频文件，分别用视频解码器和音频解码器进行解码（你可以先简单理解解码器是一个硬件设备），解码后也都是流文件，再进行音视频同步播放，一般是视频配合音频实现同步，这就是视频播放的一个流程。

这个编码后的视频文件的格式一般是H246，H265，MJPG等，编码后的音频格式一般是AAC，MP3等。这时就有人问了，我没有mp4文件，我只有H264文件，能直接播放视频吗？当然能，没声音而已，你可以解压mp4文件，拿里面的.h264文件丢到播放器看看能不能播放。

这个流程没画出前面的部分，比如我们录像的时候，也是视频和音频分开录，由视频编码器和音频编码器分别编码成h264和aac等，然后再进行打包成mp4,avi等格式的文件。

视频编码文件

我这边因为内容比较多，主要只讲视频，音频的话以后单独写一篇文章。

是这样的，我们做任何东西都有一套标准，而视频压缩也是有标准，那这个标准是谁来定的呢，肯定是某某组织定的，谁做得快，谁牛逼，谁来定。所以有两个组织定义了视频编码的规则，一个叫ISO（国际标准组织），另一个叫ITU（国际电传视讯联盟），他们两个比较牛逼，所以他们说得算。

用这两个组织的规范去压缩的视频得到的格式是不同的，解码时也要用相应的规范去解码。ISO主打的是MPEG系列，ITU主打的是H.26X系列。因为我们现实中一般用到H.26X比较多，所以主要讲这个，目前用得比较广泛的是H264和H265，就是我们进行视频编码后会得到一个.h264或者.h265的文件。

h264又称为AVC，他们是同一个东西，h265又称为HEVC。

视频编码流程

视频编码流程指的是如何从原视频数据变成H265文件（编码后文件）的过程。

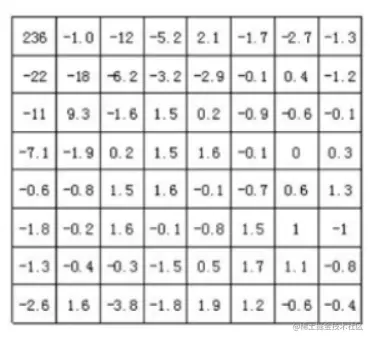

这个过程中简单分为帧内压缩和帧间压缩。而整个视频编码的核心步骤又分为预测、变化、量化和熵编码 ，这个过程会涉及到一些计算，直接通过它来理解视频编码过程会更为复杂，而先了解大概的视频编码的原理，再去详细的看这些过程，就会更容易看懂每一步做了什么。举个例子，比如“变化”这个过程（我网上随便找张图）

这个数据块做DCT前后的变化，这是会涉及到计算，如果没有视频编码的基础去看这些内容，我感觉意义不大，有了一定的基础再去看才是更好的做法。

那什么是基础，如何才能快速了解视频编码的过程，才是入门最重要的，这就要涉及到一个重要的概念：宏块

上面讲了这个过程中简单分为帧内压缩和帧间压缩，先讲帧内压缩，单独拿一帧来举例，它相当于一张图片，假如的尺寸是19201080，那它就是有19201080个像素，我们可以对它拆分成多个 n x n 的像素块。这个像素块就是宏块。这个过程可能不是很好理解，没关系，我用视频分析工具举例个例子

能看到视频被均分成很多块（因为这个工具比较旧没办法定位到I帧，所以先不用管图中显示的S的部分），而宏块又分为很多不同的子块，有4 x 4的，有 8 x 8 的，有 16 x 16的，所以一个视频被划分成多个不同的类型的宏块 ，可以在图中看到当前这一帧，某个类型的宏块的数量，比如这里的16 x 16就有2486个。

这里可以简单扩展一下，划分的越大，压缩的效果就越好，比如16 x 16的效果好过8 x 8的，而我没记错的话，H264最大只能划分成16 x 16，而H265能划分到64 x 64。所以同一个视频，用H265编码出来的结果比H264占用的空间更小。

为什么宏块要划分成不同的类型，比如直接全部16 x 16不行吗？这个直接解释的话很难解释情况他的划分原理，但是我找到一张图，能让人一眼就看出为什么

那它是如何对一个宏块进行压缩的呢？
简单来说，相近的两个像素其实差别不大，宏块里面的像素差别都不是很大，所以它只会保留宏块里面第一行的像素，和第一列的像素，然后其它的像素都用这一行一列的像素去预测，而这个预测一共有9种方式。感觉用语言很难解释清楚，我又要借上面那位老哥的另一张图来说了。

这样也能很明显的看出，通过不同的预测方式，我们就能用很少的像素推出这个宏块的其它像素。如果你理解了这里的内容，那你应该就能知道视频压缩的过程是有损压缩还是无损压缩？

大概了解了帧内压缩，我们再讲讲帧间压缩。上面我们说视频帧分为I帧、P帧和B帧，I帧就是关键帧，I帧不会参考其它帧，所以它是会把这一帧全部划分成宏块。P帧就是相似度和I帧在90%以上（实际并不是90%，这个资料我还不敢确定，反正以上就是相似度超过多少），P帧有一部分是I帧的宏块运动后的结果，有一部分是新产生的宏块，所以P帧只保存了新的宏块和部分老宏块运动相关的数据，而B帧的压缩率更高，它完全运动相关的数据。

我上面那张图就是P这么， 看到上面有些宏块显示S，这个就是表示运动的宏块。比如我们也可以用工具来分析运动相关的情况

所以帧间的一个编码过程可以简单这样理解（实际肯定不会这样简单），第一帧肯定是I帧，编码后直接输出到文件，下一帧和I帧进行比较，如果相似度很低差别很大，那它就是I帧，继续输出到文件，如果相似度很高，超过多少以上，他就是B帧，B帧不会马上输出，可以简单理解放到一个缓冲区。如果相似度比较高，超过了多少以上，他就是P帧，P帧就会输出，P帧输出之后，B帧会对P帧进行参考，所以是一个双向预测，最后输出B帧。所以编码后的文件里面存的帧的顺序是IPBBB这样的，这个顺序就是DTS，而播放时会按照IBBBP的顺序去播，这个顺序就是PTS

总结

其实这个视频编码的相关的知识涉及的很多，特别是涉及到很多平常没接触过的概念，主要还是要把一些这个领域相关的概念先了解清楚，再去了解大致的一个流程，再去了解某一步操作相对详细的流程，再去看代码会好一点。

而且这个过程中最好是需要通过一些工具自己去分析，会更深刻，包括一些视频分析工具和ffmpeg，我这里因为是讲基础，所以没有举例用ffmpeg来操作，一般看视频参数，修改视频之类的，都能通过ffmpeg去实现，它的功能很强大。但是这一切还是首先需要理解这些概念，才能知道具体去怎么分析。
