轮廓简介
轮廓可以简单地理解为连接图像中对象所有边界连续点的曲线，轮廓通常具有相同的颜色或强度。轮廓是形状分析、物体检测等应用中的重要工具。为了得到更好的轮廓精度，可以使用二值图像检测对象轮廓。因此，在检测图像轮廓之前，通常需要对图像应用阈值处理或 Canny 边缘检测算法。
使用 OpenCV 绘制轮廓
在 OpenCV 中，可以使用 cv2.threshold() 函数使用固定阈值创建二值图像：
cv2.threshold(img, thresh, maxval, type)
使用 Canny 算法检测图像边缘：
Canny(img, threshold1, threshold2, apertureSize = 3, L2gradient = false)
Canny() 函数将输入灰度图像和两个滞后阈值(最大阈值和最小阈值)作为输入，其核心思想在于，当像素值>最大阈值时，其被视为强边缘像素，而在最小阈值和最大阈值之间的像素值被认为是弱边缘像素。
强边将包含在边缘图中，而弱边仅当它们连接到强边时才会包含在边缘图中，通常，上阈值的大小为下阈值的 1.5–2 倍。
使用 findContours() 函数可以计算灰度图像的轮廓。首先，需要使用以上两个函数将图像转换为二进制图像，然后计算图像轮廓。此外，需要注意的是，使用 OpenCV 函数查找轮廓需要从黑色背景中查找白色对象，要检测的对象是白色的，背景是黑色的。findContours() 函数接受三个参数，用于查找二值图像中的轮廓：
cv2.findContours(img, mode, method)
首先，导入所需的库。使用 OpenCV 的 imread() 函数从磁盘读取输入图像，OpenCV 以 BGR 格式存储 RGB 图像，如果想要使用 matplotlib.pyplot 正确显示，我们需要使用 cv2.cvtClor() 函数将其转换为 RGB 格式，然后绘制图像：
import cv2
import numpy as np
import matplotlib.pyplot as plt
image = cv2.imread("1.png")
image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB) # 将 BGR 模式转换为 RGB
将图像转换为灰度图像，并使用具有合适滞后阈值的 Canny 边缘检测器来查找图像中的边缘，然后从二值边缘图像中查找轮廓：
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
edged = cv2.Canny(gray, 125, 250)
contours_edged, _ = cv2.findContours(edged, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
print("Number of Contours found with Canny edges = " + str(len(contours_edged)))
或者使用阈值函数将灰度图像转换为二值图像，然后根据阈值图像中查找轮廓：
ret, thresh = cv2.threshold(gray, 127, 255, 0)
contours_thresh, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)
print("Number of Contours found with threshold = " + str(len(contours_thresh)))

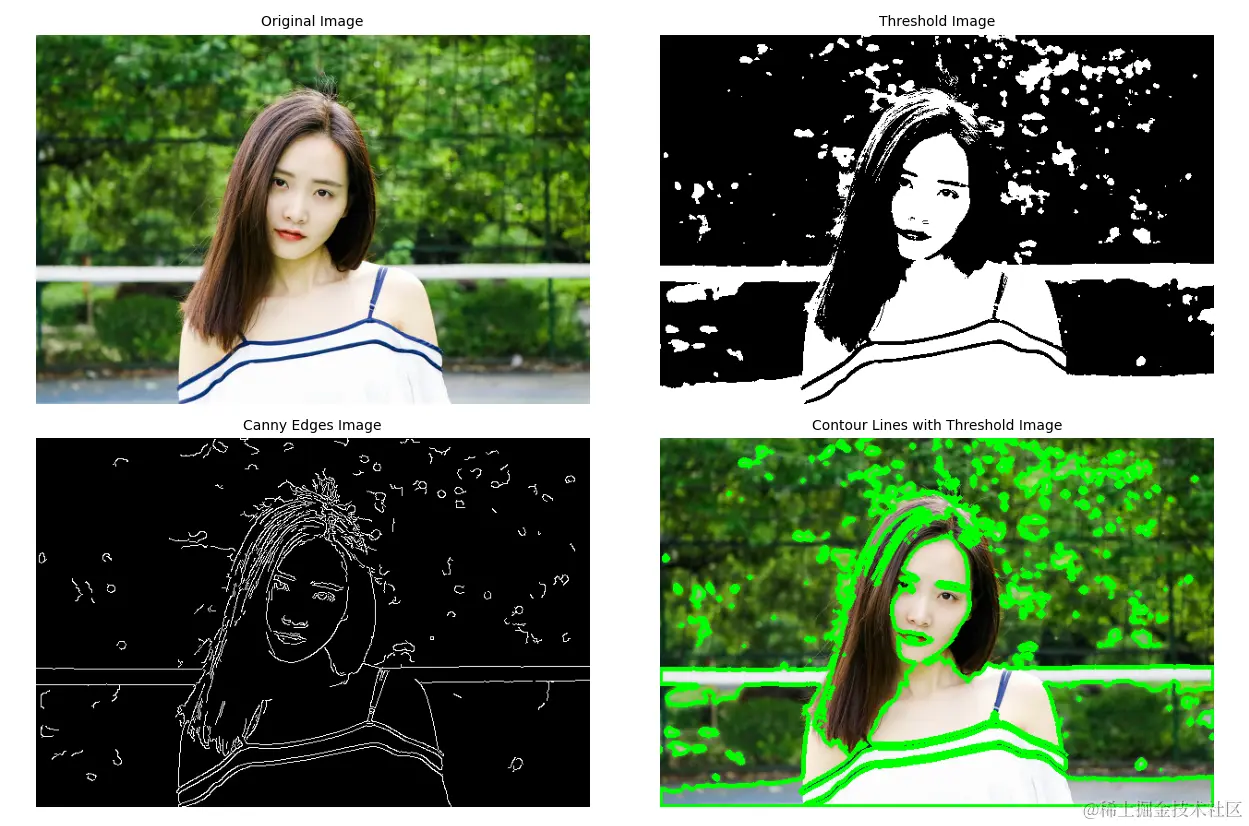

使用 matplotlib.pyplot 模块的 imshow() 函数显示原始图像、阈值图像和轮廓图像：
plt.figure(figsize=(20,15))
plt.subplot(221), plt.imshow(image), plt.title('Original Image', size=10), plt.axis('off')
plt.subplot(222), plt.imshow(thresh, cmap='gray'), plt.title('Threshold Image', size=10), plt.axis('off')
plt.subplot(223), plt.imshow(edged, cmap='gray'), plt.title('Canny Edges Image', size=10), plt.axis('off')
plt.subplot(224), plt.imshow(cv2.drawContours(np.copy(image), contours_thresh, -1, (0,255,0), 3))
plt.title('Contour Lines with Threshold Image', size=10), plt.axis('off')

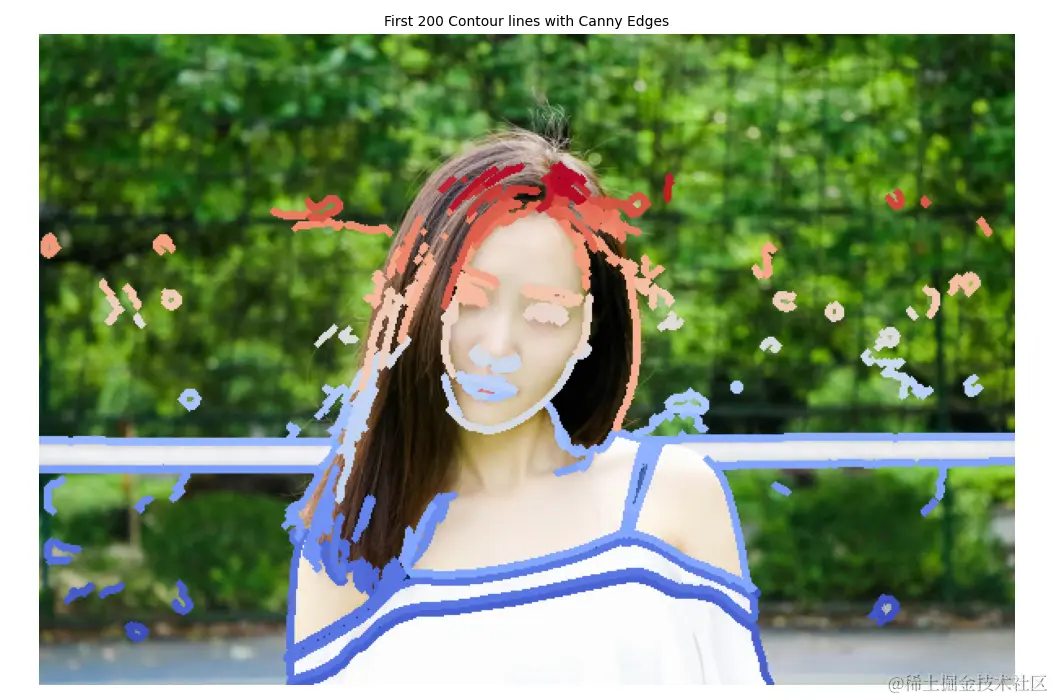

最后，从边缘二值图像中绘制前 n＝500 个轮廓：
n = 200
plt.figure(figsize=(7,7))
colors = plt.cm.coolwarm(np.linspace(0, 1, n))
for i in range(n):
image = cv2.drawContours(image, contours_edged, i, 255*colors[i], 3)
plt.imshow(image)
plt.title('First ' + str(n) + ' Contour lines with Canny Edges', size=10), plt.axis('off')
plt.tight_layout()
plt.show()
