集群与分布式

集群的含义

Cluster，集群、群集,为解决某个特定问题将多台计算机组合起来形成的单个系统
由多台主机构成，但对外只表现为一个整体

问题

互联网应用中，随着站点对硬件性能、响应速度、服务稳定性、数据可靠性等要求越来越高，单台服务器已经无法满足负载均衡及高可用的要求

解决方法

使用价格昂贵的小型机、大型机
使用多台相对廉价的普通服务器构建服务群集

通过整合多台服务器，使用LVS来达到服务器的高可用和负载均衡，并以同一个IP地址对外提供相同的服务。

在企业中常用的一种群集技术——LVS (Linux Virtual Server，Linux虚拟服务器)

企业群集分类

负载均衡群集
高可用群集
高性能运算群集。

负载均衡群集(Load Balance cluster)

LB： Load Balancing，负载均衡，多个主机组成，每个主机只承担一部分访问请求

提高应用系统的响应能力、尽可能处理更多的访问请求、减少延迟为目标，获得高并发、高负载（LB）的整体性能
Lb的负载分配依赖于主节点的分流算法，将来自客户机的访问请求分担给多个服务器节点，从而缓解整个系统的负载压力.例如，“dns轮询”“反向代理”等“

高可用群集

HA： High Availiablity，高可用，避免 SPOF（single Point Of failure）

提高应用系统的可靠性、尽可能地减少中断时间为目标，确保服务的连续性，达到高可用（HA）的容错效果
HA的工作方式包括双工和主从两种模式

高性能运算群集

HPC： High-performance computing，高性能

提高应用系统的CPU运算速度、扩展硬件资源和分析能力为目标，获得相当于大型、超级计算机的高性能运算（HPC）能力
高性能依赖于“分布式运算”、“并行计算”，通过专用硬件和软件将多个服务器的CPU、内存等资源整合在一起，实现只有大型、超级计算机才具备的计算能力

负载均衡集群架构

第一层，负载调度器（Load Balancer或Director）

访问整个群集系统的唯一入口，对外使用所有服务器共有的VIP地址，也称为群集IP地址。通常会配置主、备两台调度器实现热备份，当主调度器失效以后能够平滑替换至备用调度器，确保高可用性。

第二层，服务器池（Server Pool）

群集所提供的应用服务、由服务器池承担，其中每个节点具有独立的RIP地址（真实IP），只处理调度器分发过来的客户机请求。当某个节点暂时失效时，负载调度器的容错机制会将其隔离，等待错误排除以后再重新纳入服务器池。

第三层，共享存储（Share Storage）

为服务器池中的所有节点提供稳定、一致的文件存取服务，确保整个群集的统一性。共享存储可以使用NAS设备，或者提供NFS共享服务(一种协议)的专用服务器。

LVS工作模式和相关命令

Linux Virtual Server

针对Linux内核开发的负载均衡解决方
1998年5月，由我国的章文嵩博士创建
官方网站: www.linuxvirtualserver.org/
LVS 实际上相当于基于IP地址的虚拟化应用，为基于IP地址和内容请求分发的负载均衡提出了一种高效的解决方法

LVS现在已成为Linux内核的一部分，默认编译为ip_vs模块，必要时能够自动调用。在CentOS 7系统中，以下操作可以手动加载ip_vs模块，并查看当前系统中ip_vs模块的版本信息

 [root@localhost ~]# modprobe ip_vs        #加载ip_vs模块
 [root@localhost ~]# cat /proc/net/ip_vs   #查看ip_vs信息
 IP Virtual Server version 1.2.1 (size=4096)
 Prot LocalAddress:Port Scheduler Flags
   -> RemoteAddress:Port Forward Weight ActiveConn InActConn

查看ip_vs模块的子模块

 [root@localhost ~]# cd /usr/lib/modules/3.10.0-693.el7.x86_64/kernel/net/netfilter/ipvs/
 [root@localhost ipvs]# ls
 ip_vs_dh.ko.xz   ip_vs.ko.xz       ip_vs_lblcr.ko.xz  ip_vs_nq.ko.xz      ip_vs_rr.ko.xz   ip_vs_sh.ko.xz   ip_vs_wrr.ko.xz
 ip_vs_ftp.ko.xz  ip_vs_lblc.ko.xz  ip_vs_lc.ko.xz     ip_vs_pe_sip.ko.xz  ip_vs_sed.ko.xz  ip_vs_wlc.ko.xz

注意：lvs只能做4层代理，也就是ip:端口进行转发

LVS的负载调度算法

轮询(Round Robin)

将收到的访问请求按照顺序轮流分配给群集中的各节点（真实服务器），均等地对待每一台服务器，而不管服务器实际的连接数和系统负载

加权轮询(Weighted Round Robin)

根据调度器设置的权重值来分发请求，权重值高的节点优先获得任务，分配的请求数越多
保证性能强的服务器承担更多的访问流量

最少连接(Least Connections)

根据真实服务器已建立的连接数进行分配，将收到的访问请求优先分配给连接数最少的节点

加权最少连接(WeightedLeastConnections)

在服务器节点的性能差异较大时，可以为真实服务器自动调整权重
性能较高的节点将承担更大比例的活动连接负载

IP_Hash

根据请求来源的IP地址进行Hash计算，得到后端服务器
这样来自同一个IP的请求总是会落到同一台服务器上处理，以致于可以将请求上下文信息存储在这个服务器上

url_hash

按访问url的hash结果来分配请求，使每个url定向到同一个后端服务器
后端服务器为缓存时比较有效

fair

采用的不是内建负载均衡使用的轮换的均衡算法
而是可以根据页面大小、加载时间长短智能的进行负载均衡
也就是根据后端服务器时间来分配用户请求，响应时间短的优先分配

ipvsadm功能与选项说明

ipvsadm是LVS的管理工具

选项	功能
-A	添加虚拟服务器
-D	删除整个虚拟服务器
-s	指定负载调度算法（轮询：rr、加权轮询：wrr、最少连接：lc、加权最少连接：wlc）
-a	表示添加真实服务器（节点服务器）
-d	删除某一个节点
-t	指定 VIP地址及 TCP端口
-r	指定 RIP地址及 TCP端口
-m	表示使用 NAT群集模式
-g	表示使用 DR模式
-i	表示使用 TUN模式
-w	设置权重（权重为 0 时表示暂停节点）
-p 60	表示保持长连接60秒
-l	列表查看 LVS 虚拟服务器（默认为查看所有）
-n	以数字形式显示地址、端口等信息，常与“-l”选项组合使用。ipvsadm -ln

负载均衡群集工作模式分析

负载均衡群集是目前企业用得最多的群集类型

群集的负载调度技术有三种工作模式

地址转换（NAT模式）
IP隧道（TUN模式）
直接路由（DR模式）

1. 地址转换（NAT模式）

类似于防火墙的私有网络结构，负载调度器作为所有服务器节点的网关，即作为客户机的访问入口，也是各节点回应客户机的访问出口
服务器节点使用私有iP地址，与调度器位于同一个物理网络，安全性要优于其他两种方式
优点：集群中的服务器可以使用任何支持TCP/IP的操作系统，只要负载均衡器有一个合法的IP地址。
缺点：扩展性有限，当服务器节点增长过多时，由于所有的请求和应答都需要经过负载均衡器，因此负载均衡器将成为整个系统的瓶颈。

IP隧道（TUN模式）

采用开放式的网络结构，负载调度器仅作为客户机的访向入口，各节点通过各自的Internet连接直接回应客户机，而不再经过负载调度器
服务器节点分散在互联网中的不同位置，具有独立的公网IP地址，通过专用IP隧道与负载调度器相互通信
优点：负载均衡器只负责将请求包分发给后端节点服务器，而RS将应答包直接发给用户。所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，也能处理很巨大的请求量。
缺点：隧道模式的RS节点需要合法IP，这种方式需要所有的服务器支持“IP Tunneling”。

直接路由（DR模式）

采用半开放式的网络结构，与TUN模式的结构类似，但各节点并不是分散在各地，而是与调度器位于同一个物理网络
负载调度器与各节点服务器通过本地网络连接，不需要建立专用的IP隧道
优点：负载均衡器只负责将请求包分发给后端节点服务器，而RS将应答包直接发给用户。所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，也能处理很巨大的请求量。
缺点：需要负载均衡器与真实服务器RS都有一块网卡连接到同一物理网段上，必须在同一个局域网环境。

LVS-nat群集部署

LVS调度器作为Web服务器池的网关，LVS两块网卡，分别连接内外网，使用轮询(rr)调度算法

部署步骤

1．加载ip_vs模块，安装ipvsadm工
2．开启路由转发
3．新建LVS虚拟服务器并添加节点服务器
4．配置节点服务器建立
- 测试网站
- 挂载NFS共享存储
- 建立测试网页
5．保存规则并测试

环境

LVS负载调度器：ens33：192.168.1.12 ens37：10.0.0.1
Web1 节点服务器1：192.168.1.10
Web2 节点服务器2：192.168.1.11
NFS服务器：192.168.1.128
客户端（win10）：10.0.0.12

部署nfs共享存储

ip：192.168.1.128

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
#关闭防火墙

yum install -y nfs-utils rpcbind
#安装nfs-utils、rpcbind软件包

systemctl start rpcbind.service
systemctl start nfs.service
systemctl enable rpcbind.service
systemctl enable nfs.service
#开启nfs和rpcbind

mkdir /opt/lwx /opt/wyn                              #创建两个文件夹
echo '<h1>This is lwx <h1>' >/opt/lwx/index.html     #写入lwx
echo '<h1>This is wyn <h1>' >/opt/wyn/index.html     #写入wyn
chmod 777 /opt/lwx /opt/wyn                          #授权

#创建两个文件夹放置两个html测试文件

vim /etc/exports        #设置nfs共享策略，写入以下内容

/usr/share *(ro,sync)
/opt/lwx 192.168.1.0/24(rw,sync)
/opt/wyn 192.168.1.0/24(rw,sync)

exportfs -rv
showmount -e
#发布共享

etc/exprot参数说明：

Rw ：该主机对该共享目录有读写权限
No_root_squash：客户机用root访问该共享文件夹时，不映射root用户
Sync：资料同步写入到内存与硬盘中

部署节点服务器web1

ip:192.168.1.10

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
#关闭防火墙

yum install httpd -y
#安装httpd服务

showmount -e 192.168.1.128
#查看nfs服务

mount 192.168.1.128:/opt/lwx /var/www/html/
#挂载站点，将NFS服务器的共享目录/opt/lwx/，挂载到httpd服务的根目录

systemctl start httpd
#开启httpd服务

vim /etc/sysconfig/network-scripts/ifcfg-ens33

GATEWAY=192.168.159.100
#指定网关为lvs的ip地址
#DNS1=8.8.8.8
#DNS2=114.114.114.114
 #注释掉

systemctl restart network
#重启网络服务

部署节点服务器web2

ip:192.168.1.11

部署方法和web1一样

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
#关闭防火墙

yum install httpd -y
#安装httpd服务

showmount -e 192.168.1.128
#查看nfs服务

mount 192.168.1.128:/opt/wyn /var/www/html/
#挂载站点，将NFS服务器的共享目录/opt/wyn/，挂载到httpd服务的根目录

systemctl start httpd
#开启httpd服务

vim /etc/sysconfig/network-scripts/ifcfg-ens33

GATEWAY=192.168.159.100
#指定网关为lvs的ip地址
#DNS1=8.8.8.8
#DNS2=114.114.114.114
 #注释掉

systemctl restart network
#重启网络服务

部署LVS负载调度器

内网网卡：192.168.1.12（ens33），外网网卡：10.0.0.1（ens36）

添加一块网卡
    ifconfig #查看网卡信息，每台添加的网卡不一定都是ens36，根据自己的虚拟机来配置

vim   /etc/sysconfig/network-scripts/ifcfg-ens33

#GATEWAY=192.168.1.2
#DNS1=8.8.8.8
#DNS2=114.114.114.114
#网关和DNS注释掉

cp  /etc/sysconfig/network-scripts/ifcfg-ens33    /etc/sysconfig/network-scripts/ifcfg-ens36
#复制ens33到ens36

vim   /etc/sysconfig/network-scripts/ifcfg-ens36

NAME=ens36
DEVICE=ens36
#ens33改为36，注释掉uuid

IPADDR=10.0.0.1
NETMASK=255.255.255.0
#设置IP地址

#GATEWAY=192.168.1.2
#DNS1=8.8.8.8
#DNS2=114.114.114.114
#网关和DNS注释掉

systemctl restart network
#重启网络

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
#关闭防火墙

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1        #添加这一行

sysctl -p                      #读取修改后的配置
net.ipv4.ip_forward = 1

配置SNAT策略（如果内网想主动连接外网的话，需要配置SNAT策略）

iptables -t nat -F
iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -o ens36 -j SNAT --to 10.0.0.1
#添加snat规则
iptables -nL POSTROUTING -t nat
#查看nat策略

加载LVS内核模块
modprobe ip_vs         #加载ip_vs模块
cat /proc/net/ip_vs    #查看ip_vs模块的版本

安装ipvsadm管理工具，开启服务
yum install -y ipvsadm

#开启服务前必须保存负载分配策略，生成/etc/sysconfig/ipvsadm文件。如果该文件不存在，服务无法启动。
ipvsadm-save > /etc/sysconfig/ipvsadm
或者
ipvsadm --save > /etc/sysconfig/ipvsadm
或者
touch /etc/sysconfig/ipvsadm

systemctl start ipvsadm.service
#开启服务

配置负载分配策略（NAT模式只需要在负载器上配置，节点服务器不需要特殊配置）
ipvsadm -C
#清空原有规则
ipvsadm -A -t 10.0.0.1:80 -s rr
#指定指定VIP地址及TCP端口，-s rr 指定负载调度策略为轮询

ipvsadm -a -t 10.0.0.1:80 -r 192.168.1.10:80 -m -w 1
ipvsadm -a -t 10.0.0.1:80 -r 192.168.1.11:80 -m -w 1
#先指定虚拟服务器再添加真实服务器地址，
-r指定真实服务器地址
-m指定nat模式
-w指定权重值
权重为1时可省略不写

ipvsadm
#查看策略
ipvsadm-save >/etc/sysconfig/ipvsadm
#保存负载分配策略
ipvsadm -ln
#以数字形式查看策略，Masq表示NAT模式

客户机访问测试

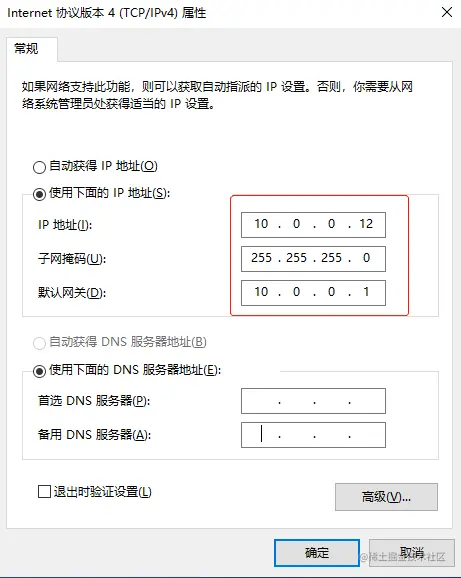

win10客户机，网关地址设置为负载调度器的外网IP：10.0.0.1

浏览器多次访问负载调度器的外网IP地址10.0.0.1。

LVS负载均衡群集-NAT模式
