浏览器渲染原理

引言

第一个问题，什么是浏览器的渲染？

作为长期的电子设备使用者，我们已经习惯了各种页面的流畅显示，已经理所当然，觉得本就该那样。

但作为一名工程师，我们不应该以这样的角度观察我们的计算机，我们应该产生一个疑问--

我的电脑是怎么确定显示器上每个像素点的颜色的？

所谓的浏览器页面渲染，就是指浏览器将得到的html字符串经过一系列的处理加工，获取信息，最终告诉我们的显卡每个像素点的信息,从而显示出我们看到的网页。

提示： 理解本篇内容，需要对渲染主线程的事件循环机制有所了解，可以查阅资料或者看看我写的这篇文章： 【深入浏览器】事件循环机制详解

前奏

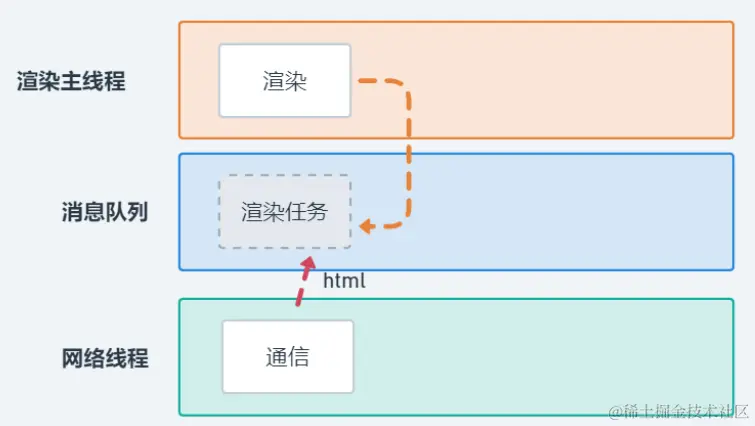

  1. 打开一个Tag(标签)，浏览器启动一个渲染进程，渲染主进程开始执行
  2. 输入url地址按下回车，网络线程获取资源，拿到 html 资源
  3. 网络线程将 html 资源包装成渲染任务放入消息队列
  4. 渲染主线程通过事件循环机制拿到了渲染任务，开始执行渲染任务。


渲染任务

1. Parse HTML

渲染任务的第一步是 解析 html, 这一步的作用是，将 html 文本信息转换成后续方便操作的结构，即 dom 树 和 cssom 树。

并且，JS代码也在这个环节执行。

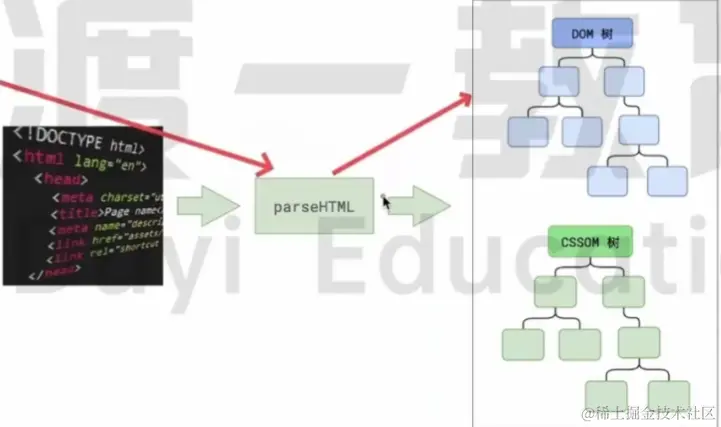

渲染主线程开始执行渲染任务，对获取到的html进行解析

在这个阶段，渲染主线程会根据信息将html文本转化为 DOM Tree 和 CSSOM Tree

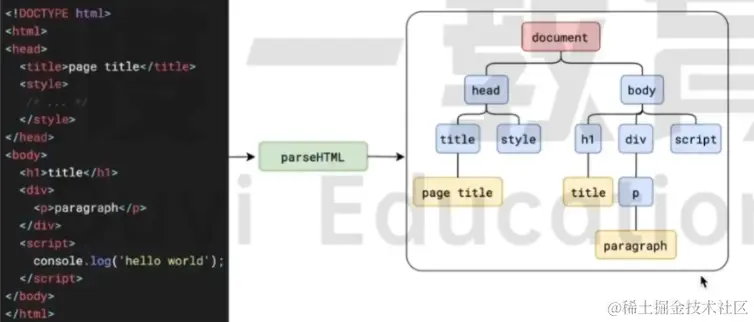

DOM Tree

渲染主线程接到解析html的任务，开始着手解析

渲染主线程先创建 document 节点，接着扫描 html 文件，形成dom树

dom树的本质是引擎利用 html 信息生成方便后续操作的对象，js操作的dom对象是在此基础上的包装


dom树的特点是：

  • document节点是根节点
  • 每个节点只有一个父节点

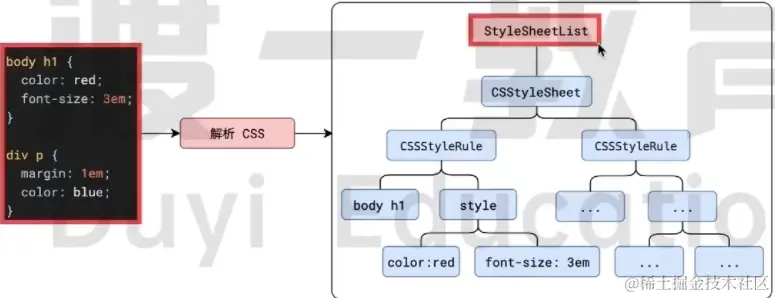

CSSOM Tree


根节点 StyleSheetList：代表网页中所有的样式表

一个容易忽视掉的细节是：

document 对象有一个 styleSheets 属性。 该属性其实就是当前页面的除浏览器默认样式外的 cssom tree，我们修改它也可以实现修改 css (这里是直接修改cssom tree, 而不是通过内联样式)

当html解析时，遇到 style 标签，会进行 CSSOM 生成，同时，执行任务队列的 CSS 任务也会生成 CSSOM(后面会讲)

CSSstyleSheet的每个子节点都是一组 CSSstyleRule , 该节点包含两个子节点，分别是 选择器 和 style

我们其实可以通过给doucument的CSSstyleSheet属性添加 CSSstyleRule实现修改样式:

document.styleSheets[0].addRule('div',border:2px solid #f40 !improtant);

页面所有 div 都添加了红色边框

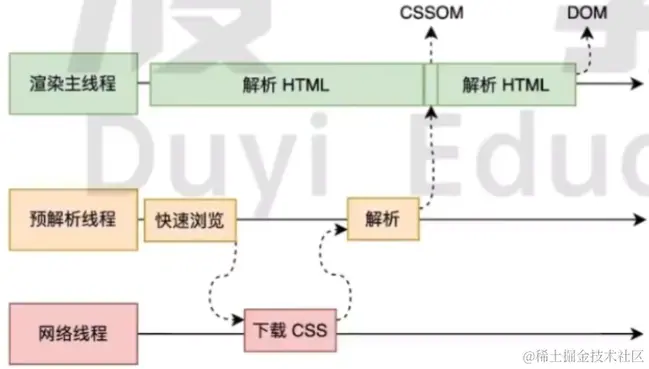

CSS解析会堵塞dom解析吗？

生成 dom tree 和生成 cssom tree 之间是不会产生影响的，在此前提下，为了提高效率，浏览器会启动预解析线程快速浏览html，遇到 link 标签，则通知 网络线程 开始下载CSS外部资源，网络线程将下载好的资源交给预解析线程进行解析，预解析线程解析css完毕后，会将结果包装成任务放入任务队列，主线程拿到预解析后的结果可以快速生成cssom，从而提升效率。


可以看到，css下载和html解析是运行在两个线程上的，所以css下载不会堵塞html解析

反思

为什么要将html和css解析成DOM和CSSOM ？

因为页面的后续工作可能经常要对html结构和css进行操作，而字符串类型读取信息和操作都比较麻烦，尤其是很难获取一些上下文关系。

因此，将html和css转换成对象进行读取和操作是一种自然而然的想法。

而且，也正是这种方式才为js提供了操作 html 和 css的能力。（DOMAPI的实现）

解析到script标签

预解析线程也会对script标签外链的文件进行预下载，

但与CSS不同的是，当html遇到script标签时，会停止html解析（GUI线程挂起）

必须等待该Script脚本执行完毕才能继续解析html

为什么？

因为js可能会操作已经生成的dom，所以必须让js先执行才能继续解析dom。

2.Recalculate Style

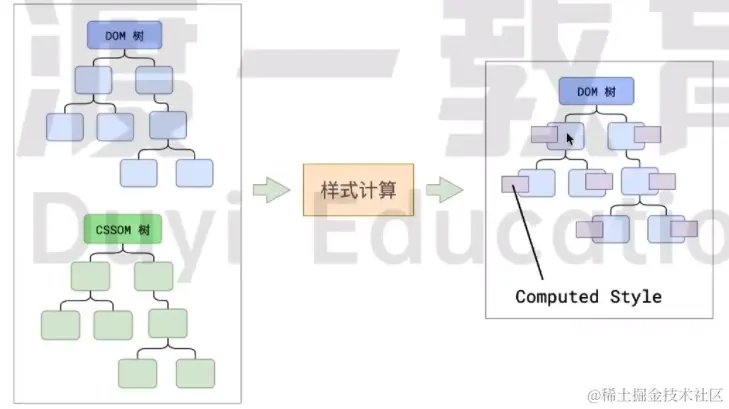

解析完整个html后，将 dom tree 和cssom tree 的信息整合，计算出每个节点的最终样式。

你可能不知道的细节：

其实在这个过程中，会为每个节点生成一套完整的属性和值，换句话说，其实每个dom元素都拥有所有css属性。

关于这个过程的详细原理，

请看我的这篇文章 你绝对不知道的css底层原理


该过程后，每个节点都有了确定的样式属性

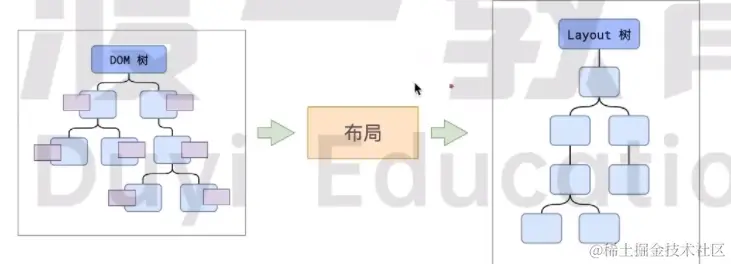

3. LayOut

该阶段是布局，

根据每个节点的样式计算出每个节点的尺寸，位置


你可能不知道的细节：

这个步骤中所谓的位置是相对于包含块的位置，如果你还不清楚包含块的概念，请看我写的这篇文章：

你不知道的CSS-包含块

LayOut 树和DOM树的结构不同的原因：

你可能观察上图注意到了，DOM树和布局树的结构似乎不相同，这是为什么呢？

原因1：几何信息

因为布局树需要得到每个元素的几何信息，而有些节点并没有几何信息，比如display none的元素之所以不会显示在最终的页面上，也不会影响布局的原因，是布局树会忽略掉这些元素，比如 head 标签 的默认样式就是display: none

并且一些伪元素比如 ::after 因为有几何信息会出现在 layout 树中，所以伪元素影响布局

所以，dom树中虽然没有伪元素，但是布局树中有。

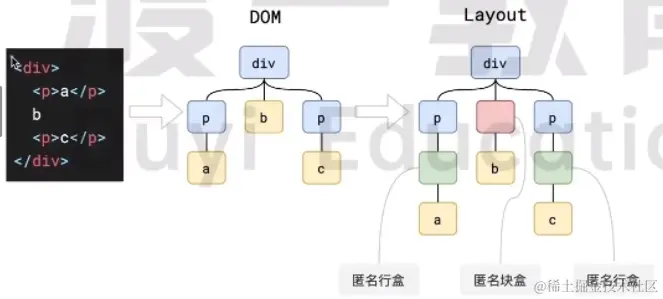

原因2：块盒和行盒的规则

布局的规则有以下两个原则：

  • 内容必须在行盒中
  • 行盒和块盒不能相邻


p节点不是行盒(浏览器默认样式), 而由于内容 "a" 需要在行盒中，所以在a节点的父节点新建了一个匿名行盒

b节点应该在匿名行盒中，但行盒不能和块盒相邻，因此会创建一个匿名块盒（这里图画错了）

JS是没有直接访问布局树的能力的,但底层为document对象暴露一些属性用于获取布局信息，比如 document.body.clientWidth

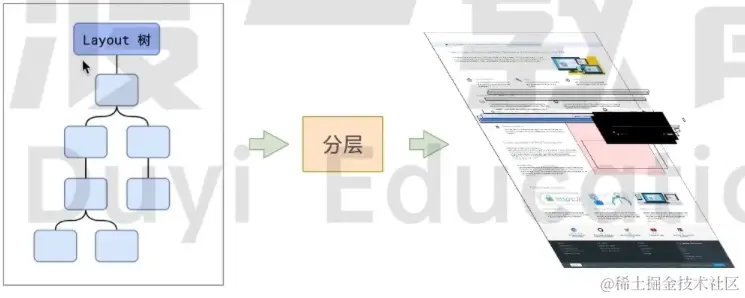

4. layers

该步骤是分层


分层的目的是为了提高后期操作页面的效率，只需要修改发生变化的层次，而不用修改整个页面

5. Paint

第五步是绘图

这里的绘图不是已经开始画像素点了，而是生成绘图指令，比如在哪那个坐标画一个什么样的图像，用什么颜色填充 (canvas与之类似的工作原理)

到此，渲染主线程的工作到此为止，渲染工作的其他部分交给浏览器的其他线程完成。

6. Tiling

第六步是分块

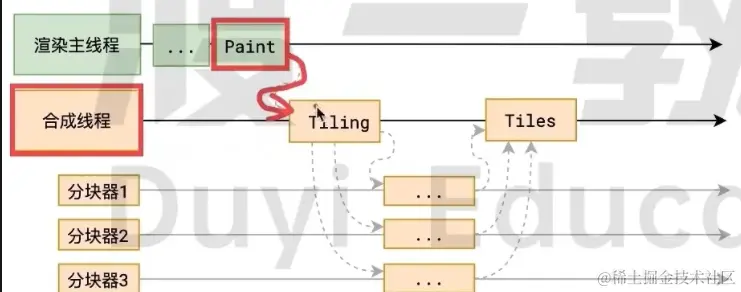

第五步结束后，渲染主线程将绘图指令信息交给合成线程。合成线程完成第六步分块任务。 合成线程为了提高效率，又会开启多个子线程进行分块。

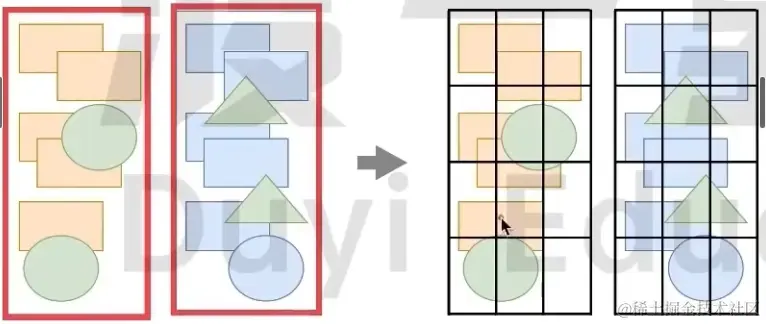

分块是将每个层(第四步是分层)分为一些小块。分块的目的是，一般整个页面不会完全展示在显示器上，因此，将靠近视口的块优先绘制。


7.光栅化

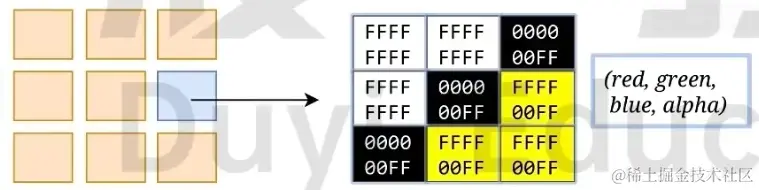

第八步是光栅化，生成像素点信息，到了这一步，浏览器终于可以根据数据将文本转为像素信息

在这一步里，会用到GPU加速，合成线程光栅化的工作交给GPU进程，因为GPU进程效率更高，当GPU完成光栅化任务后，将位信息重新交给合成线程，合成线程利用信息形成位图。

将每个块转化成位图，优先处理靠近视口的块

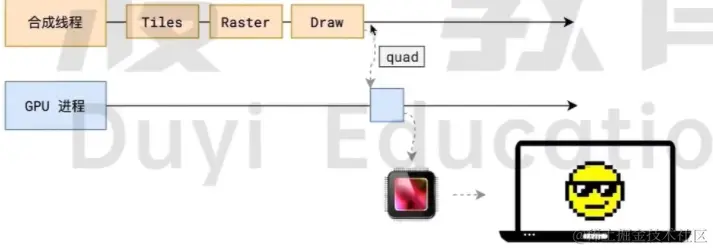

8. draw

我们已经有了每个像素点的信息，终于可以在显示器上显示图像了。

第八步就是这个作用。


这一步又叫做draw quad，quad是辅助显卡确定像素点在显示器的具体位置的信息

合成线程利用GPU进程作为中转，将位图信息交给显卡硬件，最终显卡将具体的像素生成在显示器上，我们看到图像。

为什么合成线程不直接把位图信息交给硬件而是需要GPU进程中转呢？

这是因为合成线程和渲染主线程在渲染进程中执行的， 而渲染进程是在一个沙盒中，与外界是隔离的，目的是保证计算机的安全性，不至于网页调用硬件损坏电脑。

值得一提的是，css3中transform属性动画，是在第八步确定像素的，因此效率比较高。

总结

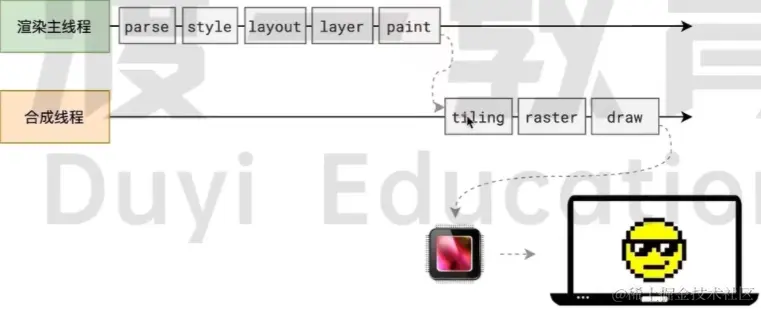

渲染过程实际上是一个流水线，每个阶段的输出是下一个阶段的输入，html字符串经过浏览器各种线程之间的配合，最后变成像素信息展示在显示器上。


总的来看，渲染任务经过了以下几个步骤:

  1. 解析html字符串，并在此阶段执行了js脚本
  2. 根据dom tree和cssom tree的信息进行样式计算
  3. 根据节点的样式，计算几何信息
  4. 分层，提高后续操作效率
  5. 通过布局信息，生成绘图指令
  6. 分块，为了优先绘制视口图像
  7. 合成线程利用GPU加速，通过光栅化生成位图信息
  8. 合成线程通过GPU中转，将位图信息交给显卡生成像素
