前言
在学习完mini-vue的响应性核心之后，我迫不及待的进入了runtime-core部分的学习。我一开始跟的教程从代码架构开始，直接切入component初始化流程，让对渲染、vnode、patch等等这些概念了解不深的我感到云里雾里😥。于是我又去查找其他资料，发现《Vue.js 设计与实现》这本书（不是广告）的切入点非常合适。本文就将基于这本书的讲解，梳理runtime的基本概念&逻辑架构，这样在深入源码的时候才能够更加地游刃有余。
易混概念
dom & element & node
- dom是文档对象模型，一个页面对应一个文档，也就是一个dom，对于vue构建的单页应用，我们始终在同一个也是唯一的dom上进行操作。
- 一个dom中包含多个节点（node），标签（
<div></div>），属性（href，src），以及内容（如标签内部的字符串是文本节点）都是节点。
- element（元素）是节点的子集，它仅仅表示标签所代表的节点。
在vue中会有虚拟dom（virtual dom）和虚拟节点(virtual node, vnode)的表达，它们有时候会混用，不太好理解其具体含义。
个人认为用node比较合理，因为vue所创建和管理的所有节点都挂载在一个id为#app的元素下方。也就是说，我们在vue中描述和操作的始终是真实dom的一个子节点（或者更加局部的一个子节点），而不是整个dom，所以个人认为使用node、virtual node、vnode这样的表述比较好。
因此，在本文中统一使用node，而不会使用dom相关的描述。
renderer & render
这两个概念也比较容易混淆，下面的内容会详细介绍，这里只提及一下。
renderer（渲染器）

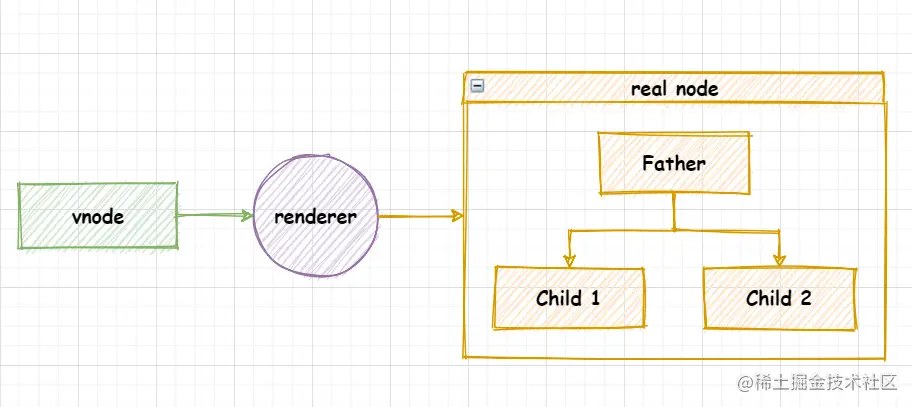

renderer（渲染器）是vue runtime-core的最核心功能，它将节点的抽象描述渲染成真实的节点，如图所示：
比如这就是一个最简单渲染器，它接受两个参数，domStr是一个描述dom的字符串，el是dom渲染的目标位置。
function renderer(domStr, el) {
el.innerHTML = domStr;
}
如下面的调用：为id是#app的dom元素添加一个<h1>节点，它的内容是“hello world”。
renderer("<h1>hello world<h1>", document.getElementById("#app"));
virtual node(虚拟节点)
vue采用虚拟节点来描述真实节点，和真实节点一致地，虚拟节点的数据结构是树形的嵌套结构：
export interface VNode {
type: string;//标签名，但是后面还会进行拓展
props?: {
[key: string]: string;
};
children: string | VNode[];
}
- type：如果节点是一般的标签，那么type就是标签的名称，比如“div”，“h”等等。
- props：节点的属性，常见的比如
id，class，click等等，动态绑定也写在这里统一处理。 - children：可以是文本，也可以是嵌套的vnode。
如节点：<div id="test" click="handleClick" class="hello">hello</div>，会被解析为：
{
type: "div",
props: {
id: "test",
click: handleClick,
class: "hello"
},
children: "hello"
}
vue中的渲染器接收的参数之一就是vnode对象，并将其渲染成真实节点。
createRenderer函数
createRenderer是一个非常重要的函数，它是vue runtime-core跨平台能力的起点。在上面的renderer中，我们使用了这样的代码：
el.innerHTML = domStr;
innerHTML可以让我们设置某个节点的内部节点/文本，但是这样的设置方式只能在浏览器中使用，而vue需要支持跨平台的渲染，这一点如何做到呢？createRenderer函数就是关键。
要实现跨平台的渲染，最简单的方法就是每个平台都写一个renderer，对于不同的平台，直接调用就好：
function domRenderer(){/*...*/}
function nodejsRenderer(){/*...*/}
但是这样过于冗余了，因为渲染操作本质上是操作节点，节点之间的结构都是一致的，节点的操作也是相通的，只是名称或者调用方式上有些区别而已。
所以要实现跨平台，只需要提取出公共的node操作接口，主体逻辑使用这些公共接口来完成，不同的平台各自实现这些接口即可，如下图所示：
以insert功能为例的代码（实际上，createRenderer接收的是一个对象，里面是平台的公共接口实现，这里为了简化写成了函数）：
function createRenderer(hostInsert) {
function render(domStr, container) {
hostInsert(domStr, container);
}
//返回的rendener是一个对象，它有一个render方法
return {
render,
};
}
function domInsert(str, el) {
el.innerHTML = str;
}
const domRenderer = createRenderer(domInsert);
domRenderer.render("hello world", document.getElementById("#app"));
这里的renderer使用对象描述，它有一个方法叫做render，调用它可以将虚拟节点转换为真实节点。但是，后面在组件部分会出现render函数，它和这里的render方法不是同一个东西，很容易混淆，本文中会把renderer的render方法叫做
renderer.render
Component(组件)
从vue使用者的视角来看，当我们试图写一个组件时，会这样来写：
- 在
template标签内部写节点 - 定义接收的props
- 使用选项式或者组合式api定义响应式变量和处理函数
- 在其他地方引入组件并调用，且调用方式为：组件名称写在标签里
这样看来，组件和vnode有千丝万缕的联系，我们完全可以这样描述：组件是一个有状态的vnode。这里的“状态”包括vnode对象之外的其他各种信息。
vue将组件描述成了一个对象，它长这样：
这里的render函数的作用是获取组件对应的vnode，一定要注意和renderer.render区分。而区分某个vnode是普通节点还是组件，可以通过type属性：
export interface VNode {
//通过type区分普通节点和组件
type: string | Component;// 仍然不是全部
props?: {
[key: string]: string;
};
children: string | VNode[];
}
type目前展示的类型仍然不是全部，还有Text、Fragment等等其他类型的节点。
patch
patch直译为中文是“打补丁”，它是渲染过程中一个非常核心的函数，主要用于新旧vnode之间的更新操作。其实这个名字还是比较形象的，当响应式数据发生变化的时候，虚拟节点也要进行相应的变化，所以我们需要对照着新节点，去给旧的节点进行“查漏补缺”，这个过程就叫patch。
它接收三个参数：旧的vnode，新的vnode，和挂载元素，通过比对新旧vnode，分情况进行处理。
renderer.render渲染流程
renderer.render将vnode渲染成真实的节点，我们可以用流程图的形式来描述：
这里涉及的具体实现部分就不过多深入了，因为本文的重点还是放在架构和概念的层次上。
总结
vue的runtime-core本质上是跨平台的渲染功能，它使用vnode来描述真实的dom；通过统一功能接口来实现跨平台的渲染能力；通过组件实现了代码逻辑的拆分；通过渲染器将vnode渲染成为真实的dom节点，并且响应性地对vnode进行patch操作。
在掌握这些之后，应该就可以快乐地阅读源码了😆。
