4.HICP-OSPF笔记1.HICA-OSPF： OSPF：开放式最短路径优先协议，无类别（带掩码）链路状态igp协议

1.HICA-OSPF：

OSPF：开放式最短路径优先协议，无类别（带掩码）链路状态igp协议，周期更新（30min）+触发更新
跨四层封装，协议号89
版本：v1（实验室阶段夭折），v2（IPv4），v3（IPv6）
链路状态协议的更新量随着网络范围的扩展指数性的上升，因此OSFP协议为了在中大型网络中工作，需要结构化的部署（区域之内传递拓扑，区域传递路由）

为什么需要结构化部署：

因为OSPF是无类别链路状态IGP协议，而链路状态最大的特点就是共享拓扑，而共享拓扑；而共享拓扑的话就会产生大量的更新这样不利于网络的流通，因此需要合理的流畅，因此需要合理的IP规划，进行结构化部署。区域之内是LSA的拓扑数据交换：区域之内传递拓扑，区域传递路由

区域划分的目的或链路状态协议的距离矢量特征：区域之内传递拓扑，区域传递路由
更新方式：组播更新（224.0.0.5（all），224.0.0.6（DR/BDR））
算法：SPF（最短路径优先算法）

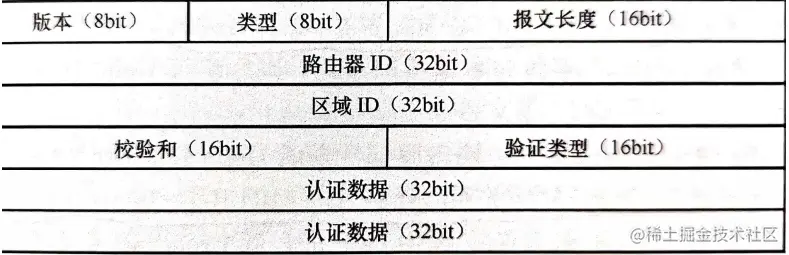

OSPF所有报文头部：

字段名	说明
版本（8bit）	OSPF协议的版本，v1：1，v2：2，v3：3
类型（8bit）	OSPF数据包的类型，Hello：1，DBD：2，LSR：3，LSU：4，LSACK：5
报文长度（bit）	OSPF中整个报文的长度
路由器ID（32bit）	携带的发出数据包设备的RID
区域ID（32bit）	发出数据包的接口所在区域的ID
效验和（16bit）	确保数据的完整性
验证类型（16bit）	做数据认证，分为三种 NULL（不认证）：0，simple明文认证：1，MD5：2
认证数据（32bit）	做数据认证

OSPF的五种数据包：

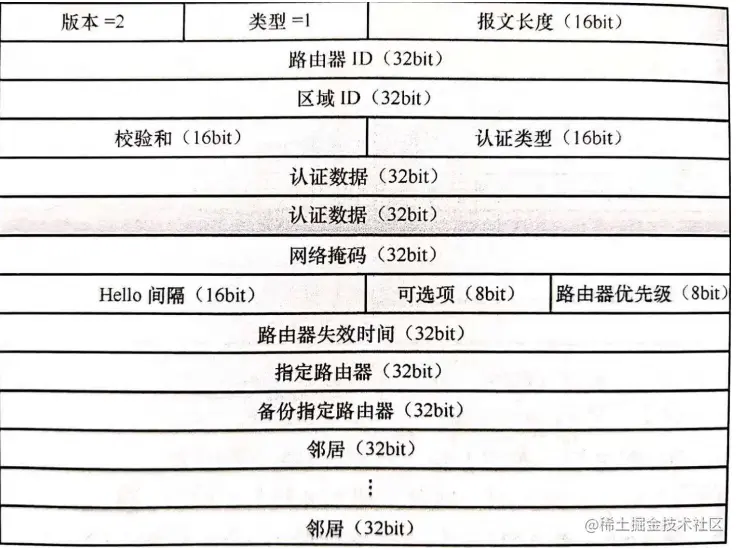

Hello：1.邻居的发现，关系的建立；2.周期（以太网10s）的保活；3.携带rid（IP地址格式），4.DR / BDR 选举

字段名	说明
网络掩码	邻居双方这个参数必须相同才能正常建立邻居关系（但是，这个参数在点到点网络中是不生效的）
hello间隔	hello time，dead time 如果不相同，则邻居关系无法建立可选项
可选项	每一个标记位都代表设备遵循OSPF的某一种特性，其中包含特殊区域的标记位。这个标记位不同，则邻居关系无法正常建立
路由器优先级	路由器接口参选的优先级
指定路由器，备份指定路由器	在没选出来之前，使用0.0.0.0进行填充，选出来之后，将对应接口的IP地址进行携带

影响邻居关系建立的参数：1.网络掩码，2.hello时间，3.dead time，4.特殊区域标记位，5.认证

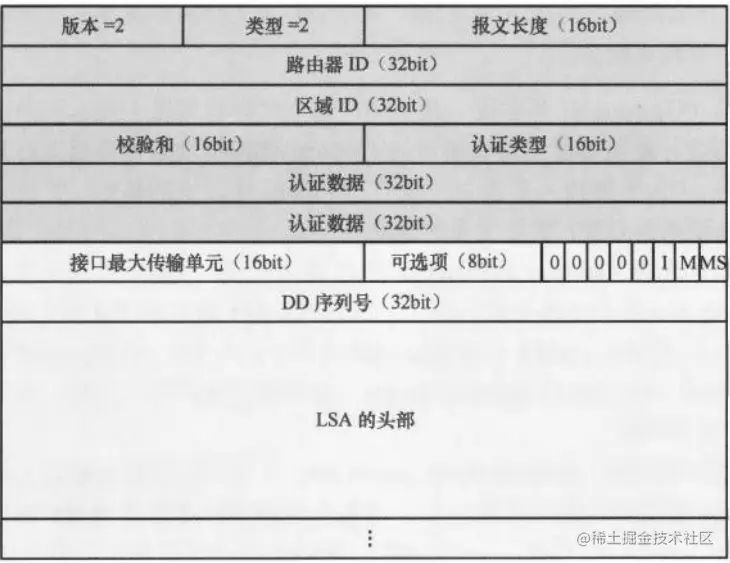

0.  Dbd：数据库描述报文（本地数据库目录（发送链路状态中自身知道的）），LSDB：链路状态数据库，存储LSA信息的数据库

    -   使用未携带数据的DBD包进行主从关系选举
    -   使用携带数据的DBD包共享数据库摘要信息

    | 字段名         | 说明                                      |
    | ----------- | --------------------------------------- |
    | 最大传输单元（MTU） | 发送接口所支持的MTU值，华为设备默认不检测MTU值              |
    | I           | init，该位置为1，是一个进行主从选举的数据包                |
    | M           | more，该位置为1，则代表这个DBD包后面还有其他的DBD包需要发送     |
    | MS          | master，该位置为1，则代表发送这个数据包的设备为主            |
    | DD 序列号      | 在DBD报文中，会逐次加1，用于确保DBD报文传输的有序性和可靠性（隐形确认） |

    ```
    ospf mtu-enable   # 在接口中配置， 如果两边均开启MTU的检测，并且两边MTU值设定不同，则OSPF的邻居关系将卡在EXSTRAT状态
    ```

0.  Lsr：链路状态请求报文（请求对方我不知道的）

    | 字段名                 | 说明                                   |
    | ------------------- | ------------------------------------ |

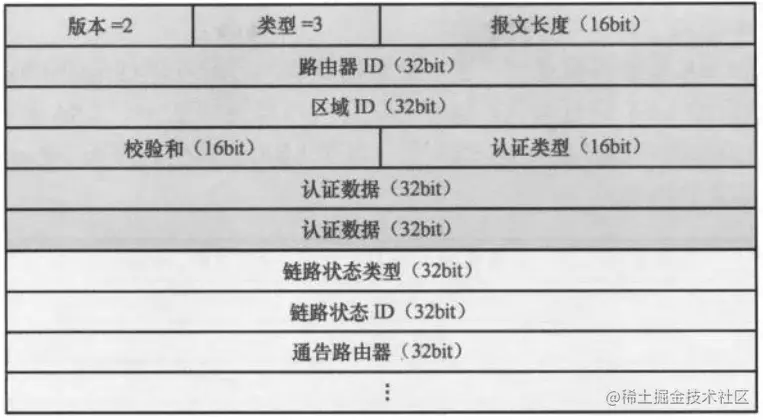

    | 链路状态类型，链路状态ID，通告路由器 | 被称为是LSA的“三元组”，因为这三个参数可以标识出一条唯一的LSA信息 |

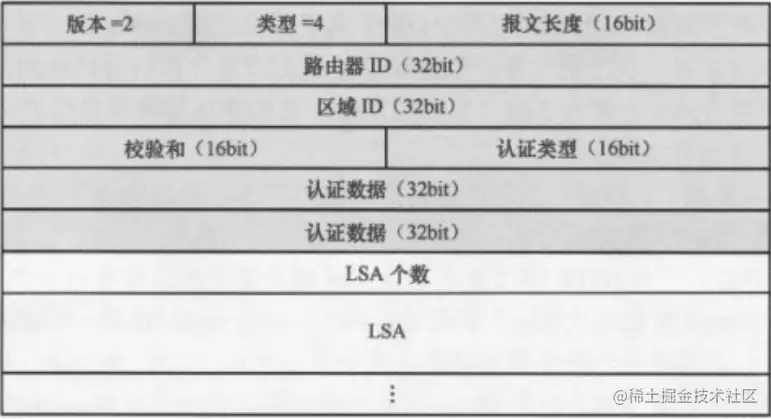

0.  Lsu：链路状态更新报文（返回我不知道的拓扑或者路由）

0.  Lsack：链路状态确认报文（保证可靠性）

OSPF的7个状态机：（两个路由器的关系）
1. Down：双方都不认识对方（A与B）

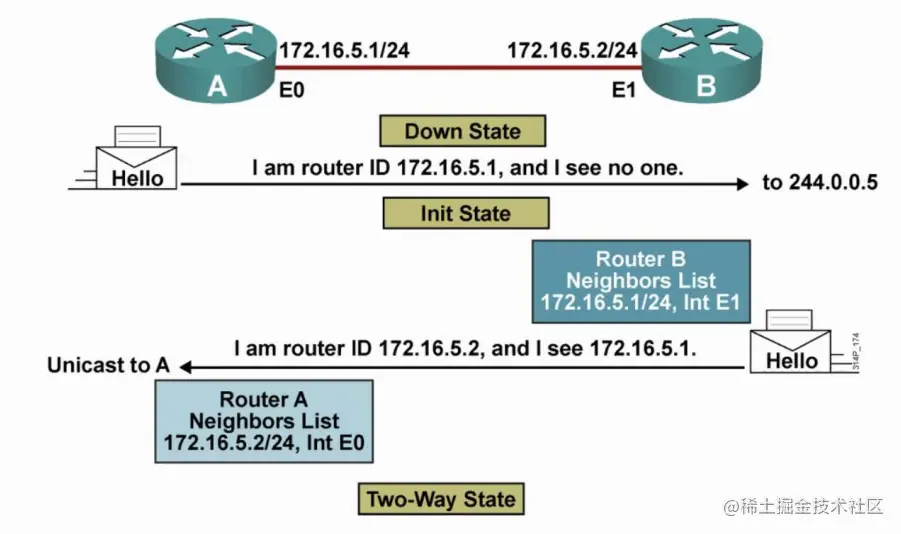

2. init初始化：，B接收到hello包中（不包含自己的名字），B知道了A，B进入init状态
3. 2way双向通讯：B接收到hello包中（包含自己的名字），邻居关系建立的标志
  - 匹配条件：DR（一个路由器）/BDR（备份路由器）选举
  - 条件匹配成功进入下一个状态，如果条件匹配失败，则停留在邻居关系，仅使用hello进行周期保活

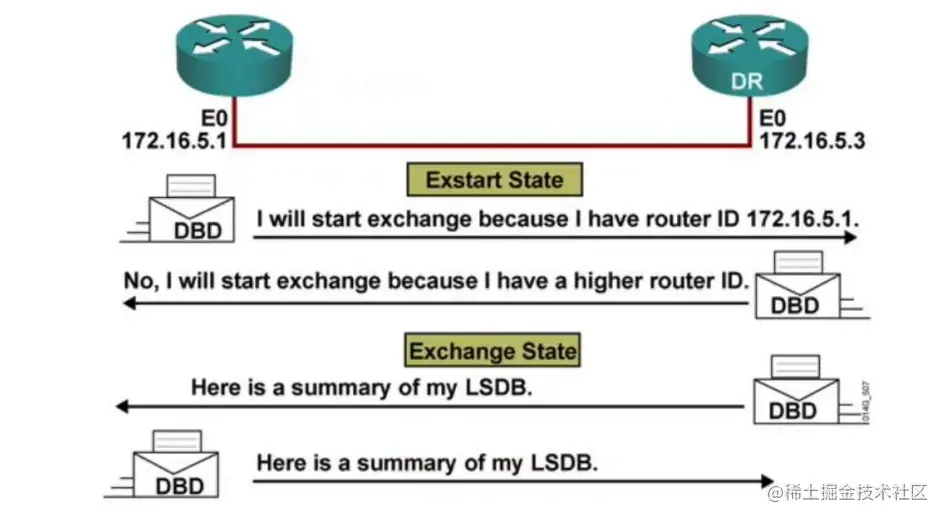

0.  **Exstart预启动**：使用不携带目录信息的DBD包，1.进行主从关系的选举；**rid大为主**，为主的可以优先获取LSA信息，解决了目录共享时的无序，避免了它们的同时更新；2.主方可以住到隐形确认，可以定义隐形确认中的序列号。

0.  **Exchange准交换**：使用携带目标信息的dbd包（谁的rid大先发送dbd包），共享本地数据库目录

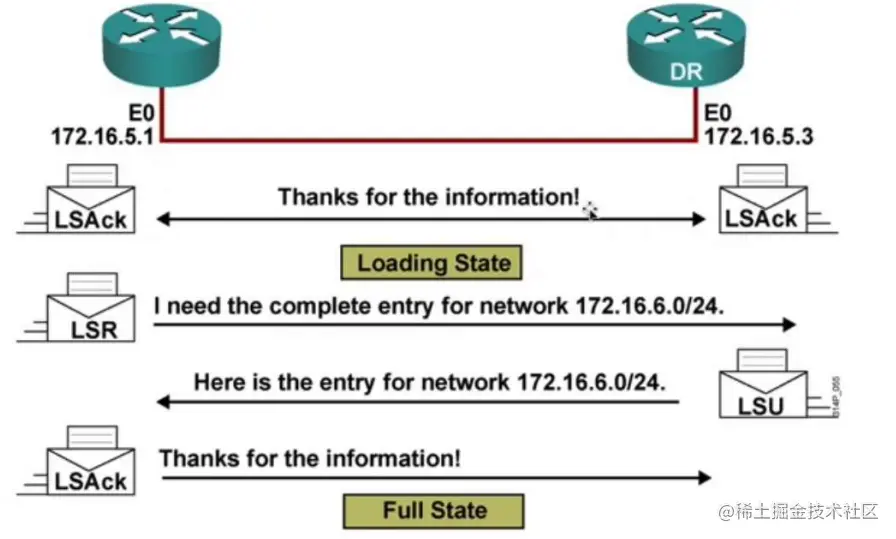

0.  **loading加载**：查看完邻接的dbd信息后，对比本地，然后基于本地未知的Lsa进行查询；使用lsr向对端查询，对端使**用lsu来传输这些lsa信息**，本地**收到后需要lsack来进去确认**

0.  **Full**：**邻接关系建立**标志；意味着邻接间，数据库同步（一致）；邻接关系的设定是为了和之前邻居关系进行区分，邻居关系只是单纯的使用hello包进行保活，而只有邻接关系，才会发LSA信息

名词解释：
- 邻居关系：邻居关系就是只交互过hello报文，并不知道邻居具体的Lsa
- 邻接关系：就是两个邻居之间完成交互过各种报文，两台路由器拥有各自的明细拓扑信息Lsdb完全同步
- Lsdb：链路状态数据库，所有lsa的集合
- Lsa【货物】：链路状态通告，具体的一条一条拓扑或路由信息，基于LSU包进行共享（LSU运输）
结构突变：
- 新增网段：触发更新-- LSU和LSack 直接告知
- 断开网段：触发更新-- LSU和LSack 直接告知
- 无法沟通：dead time为hello包的4倍；在4次周期内未收到对端的hello包，将断开与其邻居关系，删除通过该邻居计算所得路由
OSPF的工作过程：
1. 启动配置完成后，OSPF向本地所有运行协议的接口以组播224.0.0.5的形式发送hello包，（包含本地的RID以及自己已知的邻居的RID）；之后，将收集到的邻居关系记录在一张表 --- 邻居表
2. 之后需要关注条件，若不能建立为邻接，将保持为邻居关系，仅hello包周期保活
3. 若条件匹配可以建立邻接关系，先使用未携带数据库目录信息的DBD包来进行主从关系的选举，之后由主引导先后顺序使用携带目录信息的DBD包共享数据库目录
4. 之后本地基于其他设备的目录，判断由本地未知的LSA信息，再使用LSR/LSU/LSACK来通过邻接获取具体的LSA信息，完成本地的数据库表（LSDB链路状态数据库）
5. 本地数据库完整后，本地将基于数据库中的内容启动SPF算法，将数据库整理为有向图-->最短路径树---->将本地到达所有未知网段的最短路径加载于本地的路由表中
6. 路由表建立完成，收敛结束，之后每10S使用hello包周期保活；每30min邻接间进行一次数据库目录核对
区域划分规则：
1. 星型结构：编号0骨干区域（中心），大于0为非骨干区域（分支），非骨干区域必须直连骨干区域
2. 必须存在ABR：区域边界路由器，骨干区域0与非骨干区域相连>0的设备；区域之间可以存在多个ABR设备；一个ABR也可以连接多个区域
区域ID：用来区分和标识OSPF的不同区域，32位二进制构成；也可以使用点分十进制表示，还可以直接使用十进制表示；其中，骨干区域的ID、必须设置为0。
RID（路由器id）：
- 格式IPv4地址，可以区分和标定不同的路由器
- 32位二进制构成，全网唯一，格式统一（采用点分十进制的方式表示）
- RID的获取方式：
  1. 手工配置：
  2. 自动生成：1.优先选择环回接口中IP地址最大的作为RID，2.如果没有环回，则选择物理接口中IP地址最大的作为RID

基础配置：

启动时定义进程号（配置模式，默认进程1）
```
ospf [num] router-id [路由器id]
```
宣告接口地址（激活（可以收发OSPF的信息），被选中接口的拓扑信息可以共享给邻接，区域划分）：
```
area 0   # 先定义区域
network [接口IP地址] [反子网掩码]
```

查询ospf：

display ospf peer   # 查看邻居关系表
display ospf peer brief   # 查看邻居简表
display ospf routing   # 查看路由器宣告的路由和学到路由

display ospf lsdb    # 查看LSDB

display ip routing-table protocol ospf   # 查看ospf路由

bandwidth-reference 1000    # 若修改带宽，全网需要一致（单位MB/s），先进入ospf

OSPF的开销值：
- OSPF cost=参考带宽 / 接口带宽，----- 华为体系下，默认参考带宽为100M
- 注意：开销值如果算出来是个小数，如果是大于1的小数，则直接取整数部分；如果是小于1的小数，直接取1。
- OSPF优先cost值之和最小，为最佳路径；
- 若两条链路cost值之和相同，等开销负载均衡；若接口带宽大于参考带宽，cost为1，将可能导致选路不佳，建议修改默认的参考带宽
扩展配置：
1. DR（一个路由器）/BDR（备份路由器）选举（有DR才有拓扑交换和lsa信息，才有路由）：
  - 在MA网络中，若所有的设备均为邻接关系，将出现大量的重复更新；所以，需要进行DR/BDR的选举
  - 邻居成为邻接关系的条件，与网络类型有关
  - 网络类型：
    - 点到点：在一个网段内只能存在两个节点（串线链路）
    - MA-多路访问：在一个网段内的节点数量不限制；不是当下连接了几个节点；而是该网络类型允许最终连接多个节点（以太网）
  - 点到点网络邻居关系必成为邻接关系；
  - 在MA网络中，将进行DR/BDR选举；在一个网段中仅DR（大哥）/BDR（二哥）与DRother其他路由器（小弟）为邻接关系，非DR/BDR之间（小弟与小弟之间）为邻居关系
    - 选举规则：
      1. 先比较一个网段所有参选接口的优先级，默认优先级为1，取值范围0-255，越大越优；0标识不参选
      2. 若优先级相同，比较参选设备的RID，数值大优
    - 干涉选举：
```
ospf dr-priority 1   # 先进入这个参选接口
```
      注：由于一个网段DR/BDR选举需要消耗40S（选举时间 == 死亡时间），故为保障网络的稳定性，选举是非抢占的；一旦一个网段选举完成后，再修改优先级除非设备重启，否则无法干涉到结果；若需要干涉选举时，可以重启所有设备的OSPF
```
reset opsf process   # 重启ospf进程
```
      最终的方法时修改非DR/BDR设备的优先级为0，代表不参选；不用重启进程
```
ospf dr-priority 0   # 先进入这个参选接口
```
2. 区域汇总：OSPF协议不支持接口汇总，只能在将A区域拓扑计算所得路由共享给B区域时进行汇总
```
ospf [num]
area [num]    # 进入区域的边界路由器配置
abr-summary [汇总后的IP地址] [子网掩码]
display ip routing-table protocol ospf   # 在另一个区域的路由器查看是否汇总
```
3. 被动接口：仅接收不发送路由协议信息，用于连接用户终端的接口，不得用于建立邻接关系
```
silent-interface g0/0/0
```
4. 认证：在直连邻居或者邻接的接口上配置，保障更新的安全
```
ospf authentication-mode [加密算法] [编号] cipher [具体密码]    # 模式，编号，密码要求邻居间一致
```
5. 加快收敛：
```
ospf timer hello [num]   # 先进入接口
```
  - 邻居间计时器 10s hello time，40s dead time
  - ospf要求直连邻居间hello time和dead time必须完全一致，否则无法建立邻居关系
  - 修改本地的hello time，本地的dead time自动4倍关系匹配
6. 缺省路由：边界路由器上配置后，将自动向内网下方一条缺省路由，之后内网设备将自动生成缺省路由边界
```
ospf [num]
default-route-advertise always
```

2.HICP-OSPF:

OSPF的接口网络类型指：OSPF接口，在不同网络类型下，不同的工作方式

OSPF的接口网络类型：

网络类型	OSPF接口的网络类型（工作方式）
虚拟接口（环回）	默认p2p，只是华为定义为P2P类型，实际没有数据收发，环回接口的开销值定义为0，环回接口默认学习32位的主机路由
P2P（HDLC，PPP，GRE，MGRE）	默认P2P，只能建立一个邻居关系，不选DR / BDR；hello10S，dead time 40S
BMA（以太网）	默认Broadcast，可以建立多个邻居关系，需要进行DR和BDR选举，hello10S，dead time 40S
没有真实网络环境对应	默认P2MP（人工建立的），可以建立多个邻居关系，不需要进行DR和BDR选举，hello 30S，dead time 120S，可以学习邻居接口的主机路由（真实接口）；针对的是NBMA网络。
NBMA（帧中继）	NBMA ，可以建立多个邻居关系，需要进行DR和BDR选举，hello 30S，dead time 120S，只能手工建立邻居关系
	Virtual，只有在

在OSPF中，如果双方的接口工作类型不一致，能否建立邻居关系取决于
- 网络掩码
- hello时间
- dead time
- 特殊区域标记位
- 认证
查询接口的网络类型：
```
display ospf interface [接口号]
```
修改接口网络工作类型（中心站点和全连网状拓扑都需修改）
```
ospf network-type  broadcast  # 先进入接口
```
注意：
- 华为体系下，隧道接口的传输速率被定义为64K（COST=100M / 64K = 1562），实际无数据收发，其目的是为了让接口的开销值变得非常大，能不走就不走。
- 走隧道接口实际还是需要从物理接口发出，但是会额外增加复杂的封装过程，造成资源浪费
拓扑结构：
- 中心到站点（轴辐状，星型结构）：DR必须定在中心站点，没有BDR（修改分支站点优先级为0）
```
ospf dr-priority 0   # 先进入这个参选接口
```
- 部分网状结构，基于实际环境关注是否固定DR
- 全连网状结构：一种全连的MGRE环境（MESH），所有节点既是中心，也是分支；所有站点都将开启伪广播，这样将所有节点接口的网络类型改为 Broadcast 之后，所有节点在进行DR和BDR选举，将共同进行，则不会出现DR和BDR认知不统一的情况
```
# 分支站点之间互相注册
nhrp entry [Tunnel接口IP地址] [物理接口IP地址] register    # 配置其他分支站点的Tunnel地址，物理地址
```
```
# 分支站点都开启
nhrp entry multicast dynamic
```
在NBMA环境下，双方都指定单播邻居来建立邻居关系
```
peer [对方接口IP地址]     # 先进入OSPF
```
OPSF的第八个状态机：
- Attempt（尝试，过渡状态）：出现在NBMA网络中，在 DOWN和INIT状态 之间，等待对端指定自己成为单播邻居，一旦指定后，将立即进入下一个状态

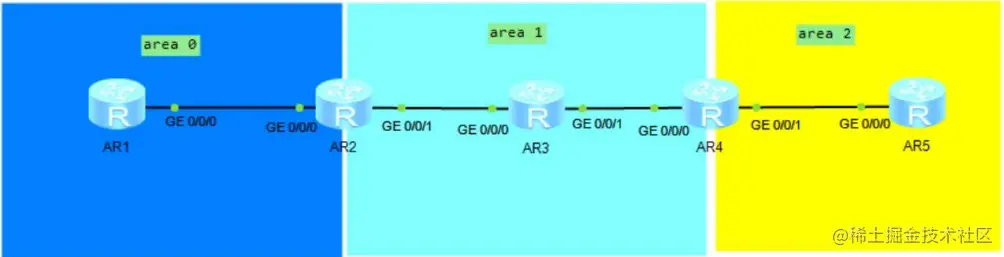

不规则区域：
- 远离骨干的非骨干区域
- 不直连骨干的区域

不规则区域的解决方法：
1. Tunnel：合法ABR和非法ABR间S建立Tunnel隧道，然后将Tunnel宣告在OSPF
  - R2和R4直接需要建立邻居关系，所以，需要发送周期性的数据进行维护，造成中间通过链路的负担加重
  - 可能造成重复更新
  - 选路不佳（在OSPF中，路由器优先选择拓扑信息计算的路由）
1. OSPF虚链路：非法ABR获取合法ABR的授权后，具有区域间路由共享的功能；合法ABR与非法ABR
  - 虚链路永远属于区域0
  - 优点：没有新生链路，不存在选路问题
  - 缺点：
    - 虚拟路只能穿越一个区域
    - R2和R4直接需要建立邻居关系，所以，需要发送周期性的数据进行维护，造成中间通过链路的负担加重
  - 非法ABR获取合法ABR的授权：双方路由器都需要配置
```
# 在配置完成后，非法ABR将成为合法
vink-peer [对方路由器ID]    # 先进入合法ABR和非法ABR的区域
```
  - 查看虚链路的详情
```
display ospf vlink
```
1. 多进程双向重发布：
  - 因为不同的路由协议之间，堆路由的理解及运行逻辑都不相同，所以，不同的路由协议之间是存在信息隔离的
  - 重发布：将一种协议按照另一种协议的规则发布出去
  - ASBR设备（自治系统边界路由器）：在同时运行两种协议（重发布）的设备

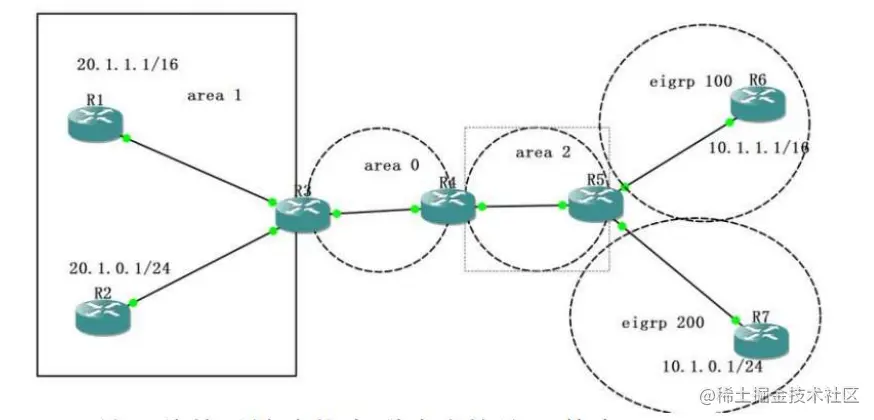

  - 导入其他进程的路由信息（先将不规则区域写入另一个进程并导入）
```
import-route [其他协议名称] [其他进程号]   # 先进入协议进程
```
  - 导入的路由信息标记（代表域外的路由信息）：O_ASE
    - 路由信息的可控性较低，信任程度较低
    - 优先级默认设置为150

3.LSA头部内容：

LSA链路状态通告：是OSPF在不同网络环境下用于携带和传递不同的信息
LSDB：链路状态据库

查看LSDB

display ospf lsdb
display ospf lsdb [LSA类型] [LinkState ID]   # 精准查看

LSA头部内容：

链路状态类型，链路状态ID，通告路由器被称为是LSA的三元组，因为这三个参数可以标识出一条唯一的LSA信息

字段名	说明
Type	LSA的类型，在 OSPFV2 当中，需要具体掌握6中LSA
LinkState ID	链路状态标识符，是一个LSA的名称，这个参数在不同的LSA类型中将携带不同的信息
AdvRouter	通告路由器，发出的LSA的路由器RID
LS AGE	LSA的老化时间1800s=周期更新时间30min，当一条LSA被始发路由器产生时置为0，之后该LSA在网络种传播，老化时间也会持续累加；当一条LSA的老化时间到达3600s时（最大老化时间）则将会从LSDB数据库中删除
LEN	长度，表示LSA的内容所占的字节数
Options	标记位，Virtual：代表该路由器是V-LINK（虚链路）的一个端点；ASBR：代表该路由器为ASBR设备；ABR：代表该路由为ABR设备；E：代表特殊区域
SEQ	序列号，本质是由32位二进制构成，一台路由器每发送同一条LSA时都会携带一个序列号，且逐次加1
CHKsum	效验盒，也会参与新旧关系的比较，如果两条相同的LSA其序列号也相同，则将比较效验和，效验和大的判定为新

序列号空间：（SEQ序列号内容）
- 直线型空间：从最小值到最大值逐次加1
  - 优点：新旧关系容易区分，数字大绝对比数字小的新
  - 缺点：一旦序列号空间用尽，新旧关系不好区分
- 循环型空间：从最小值到最大值在继续循环
  - 优点：序列号可以一致使用
  - 缺点：当两个序列号差值较大时，新旧关系不好区分
- 棒棒糖型空间：
  - OSPF采用的就是这种序列号空间
  - 为了避免循环型空间的缺点OSPF要求不能进入循环部分（还是直线），所以，取值为 0X80000001 - 0X7FFFFFFX
  - 当序列号达到最大值时，始发设备会将该LSA的老化时间设置为最大老化时间，之后发出，其他收到该LSA的设备因为其序列号值最大，将刷新本地LSDB数据库，之后，又因为该LSA老化时间为最大老化时间，将把该LSA信息删除。同时，始发设备会再发送一条相同的LSA，其序列号为0X80000001，之后，其他设备将该LSA信息收集入库，起到刷新序列号空间的效果

4.LSA的6种分类：

类	分类	LinkState ID	通告路由器	传播范围	携带信息
1	Router	通告者的RID	本区域内运行通告者的RID	单区域	通告者路由器接口直连的拓扑信息
2	Network	DR的IP地址	MA网络中DR所在的路由器的RID	单区域	单个网络网段的拓扑补充信息
3	Sum-Net（summary）	目标路由网洛	ABR边界路由器RID，在通过下一个ABR时，将修改为新的ABR	ABR相邻的单区域	域间路由信息
4	Sum-Asbr（asbr）	ASBR的RID	ASBR所在区域的ABR设备，在通过下一个ABR设备时，将修改为新的ABR	除了ASBR所在区域的单区域	ASBR的位置

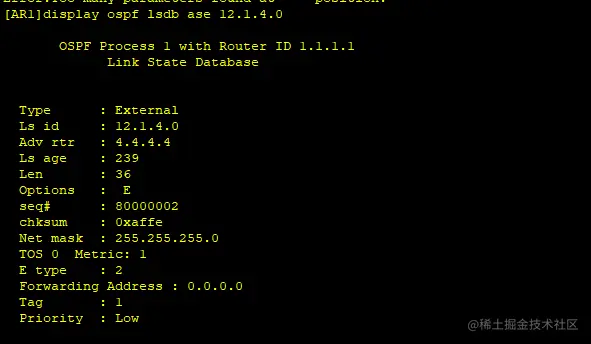

5	External（ase）	目标路由网洛	ASBR-RID	整个OSPF区域	域外路由信息（不规则区域路由）
7	NSSA	目标路由网洛	ASBR-RID，离开NSSA区域后将被转换成5类LSA	单个NSSA区域	域外路由信息

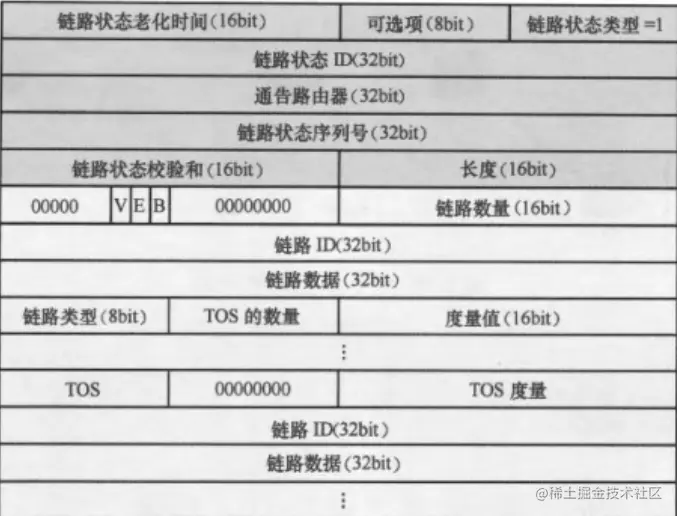

Router类型：

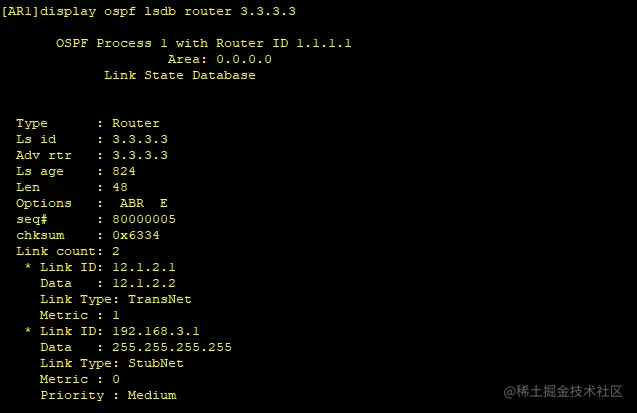

每一条LINK都是在描述路由器接口的连接情况，一个接口可以使用多个LINK来进行描述
区域内的启动OSPF的路由器只发一条Router类型的LSA

字段和对应的属性值：

Link Type	Link ID	Date	metric
Point-to-Point	邻居的Router ID	该网络上本地接口的IP地址	开销值
TransNet（DR与本设备）	DR的接口IP地址	该网段上本地接口的IP地址	开销值
StubNet（网络末端）	该Stub网段的IP网络地址	该Stub网段的网络掩码	开销值
Virtual	虚连接邻居的Router ID	去往该虚连接邻居的本地接口的IP地址	开销值

报文格式：

字段名说明
V 置1，代表该路由器是V-LINK的一个端点
E 置1，代表该路由器为ASBR设备
B 置1，代表该路由为ABR设备

字段名	说明
V	置1，代表该路由器是V-LINK的一个端点
E	置1，代表该路由器为ASBR设备
B	置1，代表该路由为ABR设备

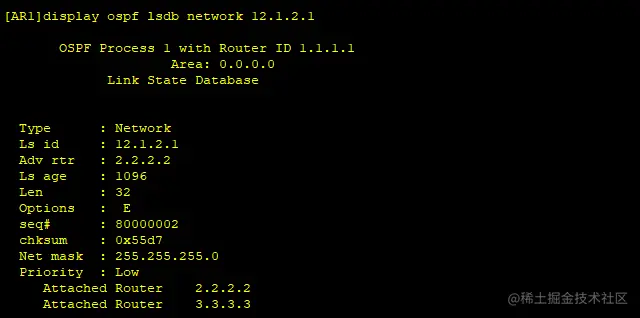

Network类型：

在MA网络环境下，仅依靠1类LSA无法获取完整的拓扑信息，所以，我们引入了2类LSA，对拓扑信息进行补充说明
二类LSA所补充的都是一些公共信息，所以一个MA网络中只需要一台设备发送就可以了（DR发出）。
补充内容：MA网段的子网掩码，MA网段中所连接的设备RID

注意：
1. 1类和2类LSA传递的是拓扑信息，而其余的LSA传递的是路由信息
2. 传递路由信息的LSA需要经过1类和2类LSA的验算才能使用。例：需要通过1类和2类LSA找到通告者的位置

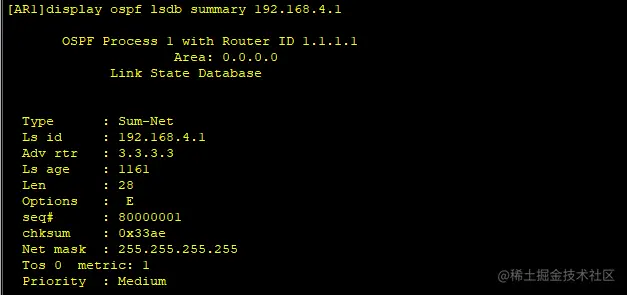

Sum-Net类型：（域内路由信息，不规则区域路由）

传递的是路由信息，由ABR设备通告，使用目标网络号作为LS ID
携带内容：
- 目标网段的子网掩码
- 开销值是通告者到达目标网段的开销值

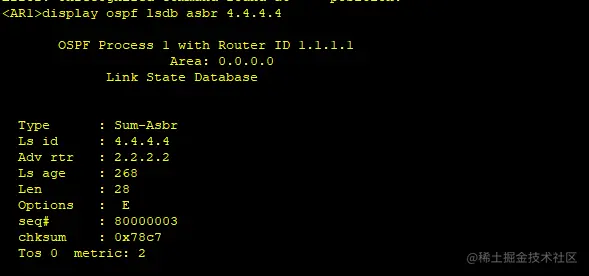

Sum-Asbr类型（ASBR的位置）：

External类型（域外路由信息）：

Metric字段的值因为不同路由协议对开销值的评判标准不同，所以在进行重发布时，无法直接使用其原先的开销值
我们在重发布后将舍弃原先的开销值，而重新赋予其一个规定的初始值seed metric（种子度量值，默认为1）

在重发布过程中修改种子度量值：

import-route [其他协议名称] [进程号] cost [开销值]   # 先进入协议进程

参数E type：标志位，标志着开销值的类型

字段取值	说明
1	所有OSPF网络内设备到达域外目标网段的开销值都 == 种子度量值加沿途累加开销值
2	5类LSA默认的开销值，所有OSPF网络内设备到达域外目标网段的开销值都 == 种子度量值

在重发布过程中修改开销值类型：（E type）

import-route [其他协议名称] [进程号] type [类型号]   # 先进入协议进程

display ip routing-table protocol ospf   # 通过查看路由表查看域外路由网段到本设备的开销

参数Forwarding Address：转发地址
- 主要是为了应对选路不佳的情况
- 不存在选路不佳的情况：则将使用0.0.0.0进行填充，无实质性作用
- 存在选路不佳的情况，则将会把最佳选路填写在本字段，之后设备到达目标网段会查找到达FA地址的路径，而不会按照算法再去找通告路由器
参数Tag：路由标记
- 主要是给路由信息打标记，方便后面流量的抓取，默认取值为1
- 配置：
```
import-route [其他协议名称] [进程号] tag [num]   # 先进入协议进程
```

NSSA类型（域外路由信息）：

参数Forwarding Address：转发地址
- 默认使用ASBR设备环回接口的IP地址作为转发地址
- 不存在环回接口，则将使用ASBR的物理接口的IP地址作为转发地址
- 收到这条LSA的设备，访问目标网段将直接将数据包发送到转发地址上
参数options：

options字段取值说明
E 置1：代表支持5类LSA；置0：代表特殊区域
N 置0：不在NSSA区域中；置1：在NSSA区域中
P 置1：代表该LSA支持7转5
7类LSA生成的路由信息其标记为O_NSSA，优先级也是150。

options字段取值	说明
E	置1：代表支持5类LSA；置0：代表特殊区域
N	置0：不在NSSA区域中；置1：在NSSA区域中
P	置1：代表该LSA支持7转5

5.OSPF的优化：

主要指减少OSPF中的LSA更新量

汇总：为了减少骨干区域的更新量

OSPF协议不支持接口汇总，只能在将A区域拓扑计算所得路由共享给B区域时进行汇总
域内汇总：区域之间在传递三类LSA时进行汇总，减少3类LSA的更新量
- 配置：（在ABR设备上）
```
abr-summary [汇总后的IP地址] [子网掩码]   # 先进入汇总前的区域
```
- 注意：域间路由汇总只能是一台ABR设备将自己通过1类和2类LSA学习到的路由信息汇总成一条3类LSA发送

域外汇总（汇总不规则区域路由）：主要针对5类 / 7类LSA进行汇总

配置：

asbr-summary [汇总后的IP地址] [子网掩码]   # 先进入在ASRB上的ospf进程,传递汇总路由的进程

域外汇总网段的度量值：

External分类中E type字段取值	说明
1	将选择所有明细路由中开销值最大的作为汇总网段的度量值（metric）
2	将选择所有明细路由中开销值最大+1 作为汇总网段的度量值（metric）

做特殊区域：为了减少非骨干区域的LSA更新量
- 第一大类的特殊区域（末梢区域 stub）：
  - 特点：
    1. 不能是骨干区域（0区域）
    2. 不能存在虚链路
    3. 不能存在ASBR设备（自治系统边界路由器）
  - 如果将一个区域配置成为末梢区域，则这个区域将拒绝学习4类和5类LSA（拒绝学习域外信息）
  - 为了保证可以正常访问到域外的网段，末梢区域会自动生成一条指向骨干的3类缺省（通过3类LSA生成的缺省路由）。
```
stub    # 先进入本区域，区域内所有设备都必须配置；约等于缺省路由
```
  - 普通的末梢区域改变成完全末梢区域（Totally stub) ：在拒绝4类和5类LSA的基础上，进一步拒绝3类LSA但是保留3类缺省
```
stub no-summary      # 先进入本区域，只需要在ABR设备上配置即可；约等于缺省路由
```
- 第二大类特殊区域（非完全末梢区域 NSSA）：
  - 特点：
    1. 不能是骨干区域（0区域）
    2. 不能存在虚链路
    3. 必须存在ASBR设备（自治系统边界路由器）
  - 如果将一个区域配置成为NSSA，则这个区域将拒绝学习4类和5类LSA（拒绝学习域外信息）
  - 7类LSA（NSSA）：为了实现导入域外路由信息，NSSA区域又拒绝学习其他方向的4类和5类LSA的效果
  - 为了保证可以正常访问到域外的网段，所以，NSSA区域会自动生成一条指向骨干的七类缺省（通过7类LSA生成的缺省，指向其他方向的域外路由）
```
nssa    # 先进入本区域，区域内所有设备都必须配置；约等于缺省路由
```
  - 普通非完全末梢区域改变成完全的非完全末梢区域（Totally NSSA）：在拒绝4类和5类LSA的基础上，进一步拒绝三类LSA。并自动生成一条指向骨干区域的3类缺省
```
nssa no-summary    # 先进入本区域，仅需在ABR设备上配置即可；约等于缺省路由
```
OSPF的附录E：OSPF针对3类或5类/7类在某些特定情况下的解决方案
- 图示：

-   图中20.1.0.0/16网段和20.1.0.1/24网段在通过R3传递三类LSA（Sum-Net）时，他们的链路状态类型，链路状态ID，通告路由器完全相同

-   因为链路状态类型，链路状态ID，通告路由器 被称为是LSA的**三元组**，因为这三个参数可以标识出一条唯一的LSA信息

-   所以，为了避免三元组完全相同，导致无法区分两条不同的LSA，则附录E要求，**掩码长度较长**网段的LSA信息将使用**目标网段的直接广播**地址作为LS ID；例：20.1.0.255/24。

6.HICP-OSPF扩展配置：

缺省路由：

3类缺省：只能通过特殊区域（普通STUB，完全STUB，完全NSSA）的配置完成

5类缺省：通过配置命令生成，将域外的路由信息重发布到OSPF中

ospf [num]
default-route-advertise     # 将设备上其他途径获取的缺省信息重发布到OSPF网络上，一般在区域的边界路由器上

ospf [num]                         # 一般在区域的边界路由器上
default-route-advertise always     # 如果设备本身不存在缺省信息，则可以通过后面增加always参数来强制下发一条缺省

7类缺省：可以通过配置特殊区域（普通的NSSA）自动生成，也可以通过配置手工配置

nssa deafult-route-advertise    # 先进入本区域，在区域的NSDR路由器上配置，区域中的路由器全生成一条指向NSDR的缺省

手工认证：OSPF邻居间发送数据包中携带口令，两边如果口令相同，则身份合法

接口认证：模式，编号，密码要求邻居间一致,否则影响邻居的建立

ospf authentication-mode [加密算法] [编号] [cipher/plain] [具体密码]      # 先进入接口
# 双端的密钥存储形式可以不同[cipher/plain]

区域认证：本质还是接口认证，在一个区域中配置区域认证，效果等于同时在这个区域中所有激活的接口上配置了接口认证
```
authentication-mode [加密算法] [编号] [cipher/plain] [具体密码]    # 先进入本区域，问题配置
```

虚链路认证：虚链路建立过程中的认证

# 进入合法ABR和非法ABR的区域，再建立虚链路的同时配置
vlink-peer [对方路由器ID] [加密算法] [编号] [cipher/plain] [具体密码]

加快收敛：减少计时器的时间

查看计时器时间
```
display ospf interface [接口号]
```

修改hello时间：

ospf timer hello [num]    # 先进入接口
# 邻居间计时器 10s hello time，40s dead time
# ospf要求直连邻居间hello time和dead time必须完全一致，否则无法建立邻居关系
# 修改本地的hello time，本地的dead time自动4倍关系匹配

修改死亡时间：

ospf timer dead [num]    # 先进入接口
# 邻居间计时器 10s hello time，40s dead time
# ospf要求直连邻居间hello time和dead time必须完全一致，否则无法建立邻居关系
# 修改本地的dead time，本地的hello time不会改变，会改变等待时间（wait time）

Waiting time：
- 等待时间 == 死亡时间，DR/BDR选举时间。
- 修改死亡时间：该计时器时间会同步修改。
- 注意，两个计时器分开计时，只是数值长短相同
Poll：轮询时间120S，与状态为DOWN的邻居关系发送hello包的间隔时间
NBMA环境下单方面指定邻居后，将邻居置为Attempt状态，等待对方指定自己。如果对方一直没有指定（120S，这个时间内会以30S为周期发送hello包）会将邻居的状态改为down状态，之后，将按照poll时间为周期发送hello包。

修改轮询时间：

ospf timer poll [num]    # 先进入接口，单位分钟second

Retransmit：重传时间 5S，发送信息时需要确认；如果重传时间内没有收到确认信息，则将重传
```
ospf timer retransmit [num]   # 先进入接口，单位分钟second
```
Transmit Delay：传输延迟1S ，主要是附加在LSA的老化时间上的，为了补偿传输过程中消耗的时间
```
ospf trans-delay [num]   # 先进入接口，单位分钟second
```
沉默接口：将一个接口设置称为沉默接口，他将只接受不发送OSPF的数据包
```
silent-interface g0/0/0   # 先进入ospf
```

路由过滤：主要是针对3类，5类，7类LSA进行过滤

# 过滤3类LSA，先进入需要过滤网段的区域，不让此网段发网其他区域
abr-summary [需要过滤掉的IP网段] [子网掩码] not-advertise
#过滤5类/7类LSA，先进入NSSA区域
asbr-summary [需要过滤掉的IP网段] [子网掩码] not-advertise

路由控制：
- 优先级：
  - 修改类型为OSPF路由（通过1类，2类和3类LSA学到的）的默认优先级
```
preference [num]    # 先进入OSPF进程
```
  - 修改类型为O_ASE / O_NSSA的路由（通过5类和7类学到的）的默认优先级
```
preference ase [num]   # 先进入OSPF进程
```
  - 注意：这条命令在修改的只能影响本设备，并且将本设备上所有对应协议类型的路由条目优先级统一修改
- 开销值COST：参考带宽 / 真实带宽，华为体系下，默认参考带宽为100M
  - 通过修改参考带宽达到修改开销值得目的
```
bandwidth-reference [num]    # 全网需要一致（单位MB/s），先进入ospf
```
  - 通过修改真实带宽达到修改开销值得目的（修改后需要重启接口后生效）
```
spend [10/100/1000]   # 修改接口得传输速率，先进入接口
```
```
undo negotiation auto   # 关闭自动协商，先进入接口
```
    注意：这种方法确实可以起到控制选路的效果，但是，因为只能把接口的传输速率改低，所以，会影响链路的传输效率，不建议使用
  - 直接修改接口的开销值：
```
ospf cost [num]    # 先进入接口
```
    注意：如果一条链路两端接口的开销值大小不一样，则我们将按照路由传递方向的入接口（数据传输的出接口）的开销值来计算
  - 查看接口开销值：
```
display ospf interface [接口号]
```
    注意：
    - 如果一条链路两端接口的开销值大小不一样，则我们将按照路由传递方向的入接口（数据传输的出接口）的开销值来计算
    - 如果想要改变到达某一个末梢网段的开销值，建议直接在这个修改这个末梢网段接口的开销值，而不要修改沿途骨干链路的开销值。因为沿途修改则经过的路由的开销都会影响。
    - 路由层面（控制层面）：路由协议传递路由信息产生的流量
    - 数据层面：设备访问目标地址时产生的数据流量

7.OSPF的选路原则：

域内：1类LSA，2类LSA
- 两条到达相同目标的路由，直接比较开销值，若两边开销值相同，则负载均衡
域间：3类LSA
- 两条到达相同目标的路由，直接比较开销值，若两边开销值相同，则负载均衡
域外：5类LSA，7类LSA
- 类型1选路原则：直接比较总度量值（种子度量+沿途累加开销值），优选总度量小的；如果总度量相同，则负载均衡
- 类型2选路原则：先比较种子度量值，优选种子度量值小的；如果种子度量值相同，则比较沿途累加开销值，优先选择沿途累加开销值小的；如果都相同，则负载均衡
- 类型1永远优于类型2
- 图示：Meteic为种子值

-   参数E type：标志位，标志着开销值的类型

    | 字段取值 | 说明                                                |
    | ---- | ------------------------------------------------- |
    | 1    | 所有OSPF网络内设备到达域外目标网段的开销值都 == 种子度量值加沿途累加开销值         |
    | 2    | **5类LSA默认的开销值**，所有OSPF网络内设备到达域外目标网段的开销值都 == 种子度量值 |

-   同时查看所有5类LS

    ```
    display ospf lsdb ase
    ```

域内和域间：域内路由优于域间路由
域间和域外：域间优于域外
5类和7类LSA：在华为体系中，5类和7类LSA生成的路由信息在优先级比较方面没有区别

8.OSPF的防环：

域内防环：
- 星型区域划分本身就是一种防环的手段
- 区域之间需要遵循区域水平分割机制。 --- 从哪个区域学来的就不再发回到那个区域
域间防环：SPF最短路径优先算法

4.HICP-OSPF笔记

1.HICA-OSPF：

OSPF所有报文头部：

OSPF的五种数据包：

OSPF的7个状态机：（两个路由器的关系）

OSPF的工作过程：

区域划分规则：

RID（路由器id）：

2.HICP-OSPF:

OPSF的第八个状态机：

多进程双向重发布：

3.LSA头部内容：

4.LSA的6种分类：

Router类型：

Network类型：

注意：

Sum-Net类型：（域内路由信息，不规则区域路由）

Sum-Asbr类型（ASBR的位置）：

External类型（域外路由信息）：

NSSA类型（域外路由信息）：

5.OSPF的优化：

汇总：为了减少骨干区域的更新量

做特殊区域：为了减少非骨干区域的LSA更新量

6.HICP-OSPF扩展配置：

7.OSPF的选路原则：

8.OSPF的防环：
