React 之最小堆(min heap)

6,639 阅读6分钟

本文为稀土掘金技术社区首发签约文章,14天内禁止转载,14天后未获授权禁止转载,侵权必究!

本篇是 React 基础与进阶系列第 11 篇,关注专栏

二叉树

二叉树(Binary tree),每个节点最多只有两个分支的树结构。通常分支被称作“左子树”或“右子树”。二叉树的分支具有左右次序,不能随意颠倒。

完全二叉树

在一颗二叉树中,若除最后一层外的其余层都是满的,并且最后一层要么是满的,要么在右边缺少连续若干节点,则此二叉树为完全二叉树(Complete Binary Tree)

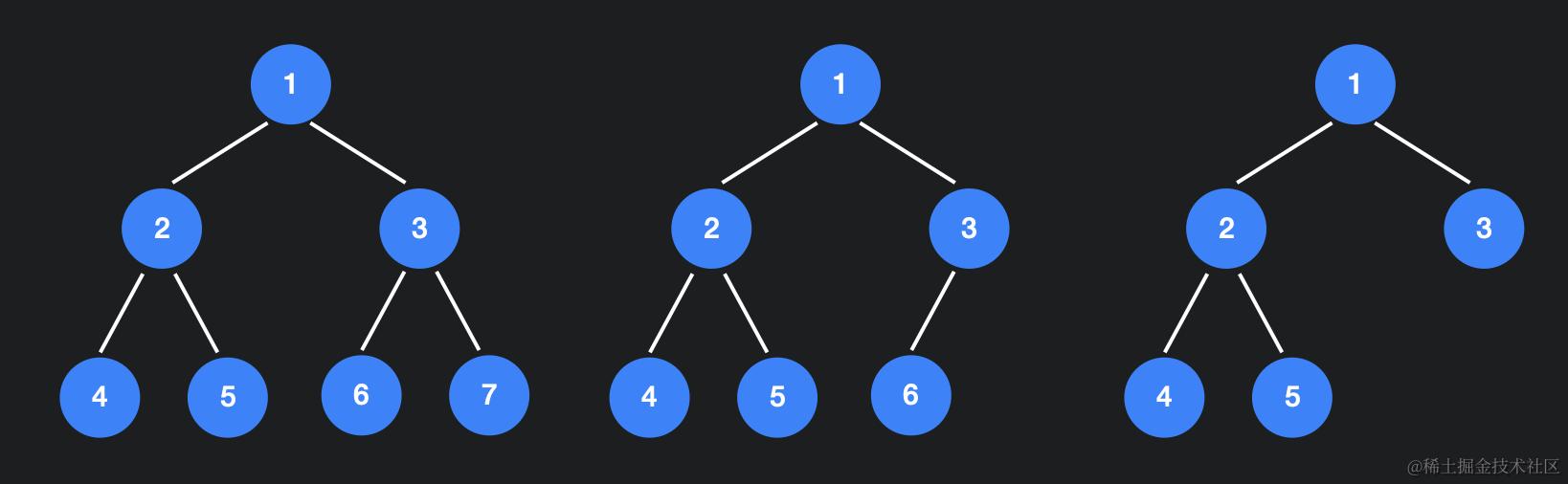

以下都是完全二叉树:

截屏2022-11-19 下午6.08.45.png

二叉堆

二叉堆(binary heap)是一种特殊的堆,二叉堆是完全二叉树或者是近似完全二叉树。

二叉堆满足堆特性:父节点的键值总是保持固定的序关系于任何一个子节点的键值,且每个节点的左子树和右子树都是一个二叉堆。

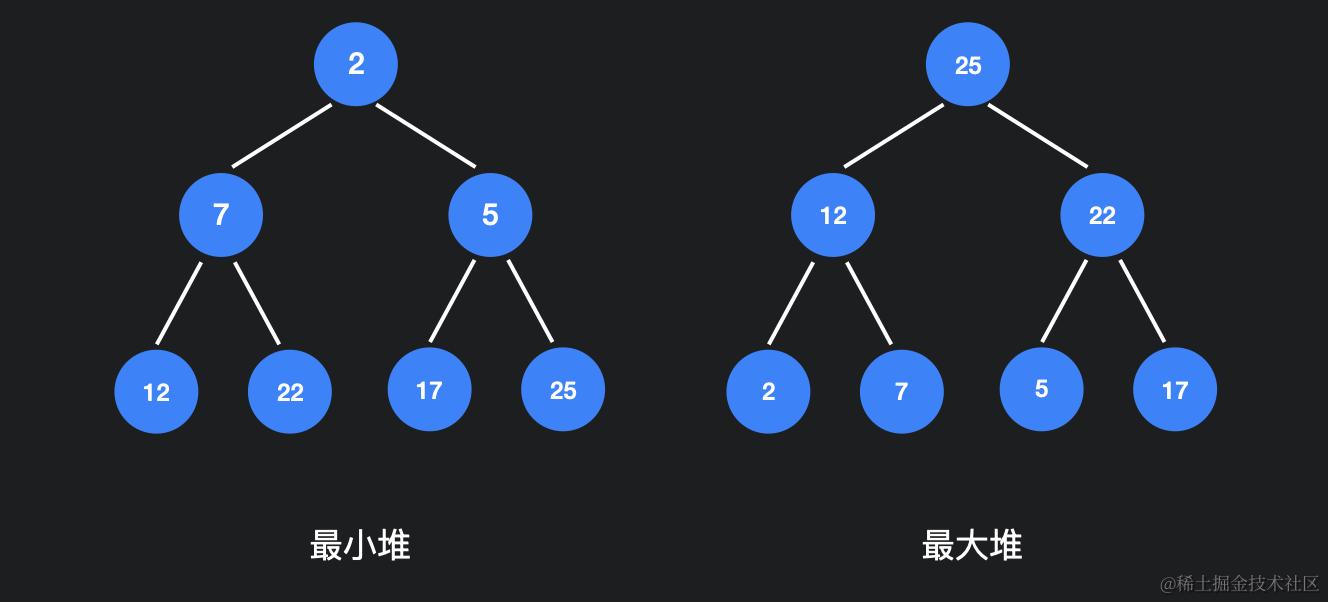

当父节点的键值总是大于或等于任何一个子节点的键值时为“最大堆”(max heap)。

当父节点的键值总是小于或等于任何一个子节点的键值时为“最小堆”(min heap)。

截屏2022-11-19 下午6.27.53.png

最小堆

今天我们只讲最小堆(min heap)。因为 React 的任务列表(taskQueue)用的就是最小堆。

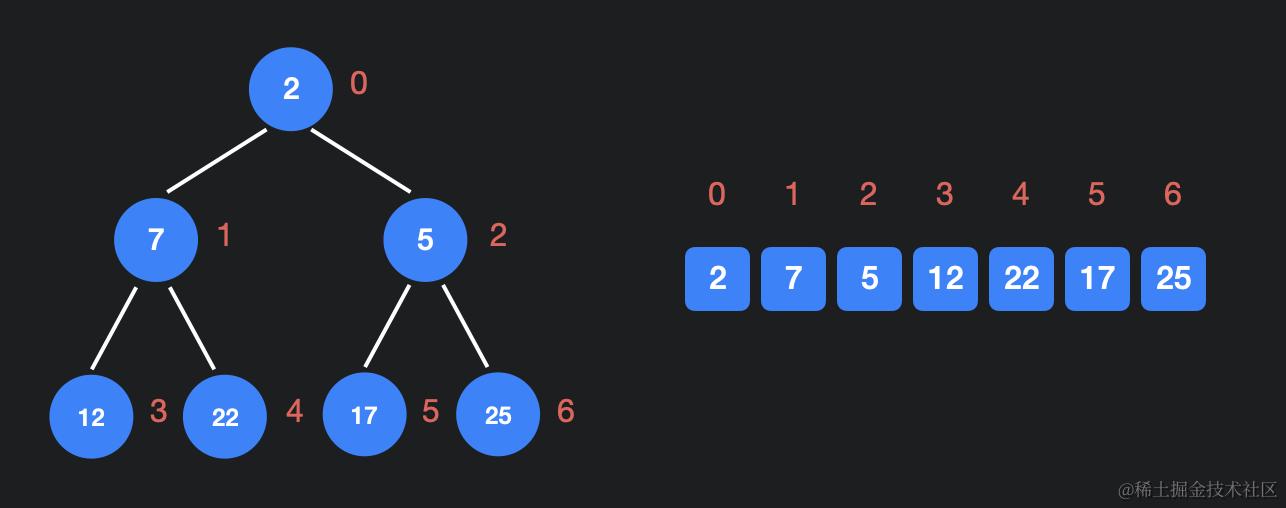

React 用的是数组结构表示的最小堆,一张图带你明白最小堆如何映射为数组:

截屏2022-11-19 下午6.41.13.png

React 采用原因

React 为什么采用最小堆结构呢?

这是因为在最小堆结构中,最小值就在第一个,React 可以快速的取出最小值。

React 为什么要取出最小值而不是最大值呢?我们可以这样设想,React 将更新任务拆成多个小任务,每个小任务的数据结构是一个带着 expirationTime 的对象,expirationTime 表示这个任务的过期时间,expirationTime 越小就表示过期时间越近,该任务的优先级就越高,取出最小值就相当于取出优先级最高的任务。

React 函数实现

React 的最小堆涉及 5 个函数:

  1. push,往最小堆插入新节点
  2. pop,删除根节点,就是那个最小的值
  3. siftUp,上浮,不停地交换节点和父节点
  4. shiftDown,下沉,不停地交换节点和子节点
  5. peek,获取根节点,也就是数组的第一个元素,也就是优先级最高的那个任务

接下来我们进行详细的讲解。

插入过程(push)

我们先讲二叉堆的插入过程:

当插入一个新节点的时候,我们会在二叉堆的最后添加,然后将其“上浮”到正确位置。举个例子:

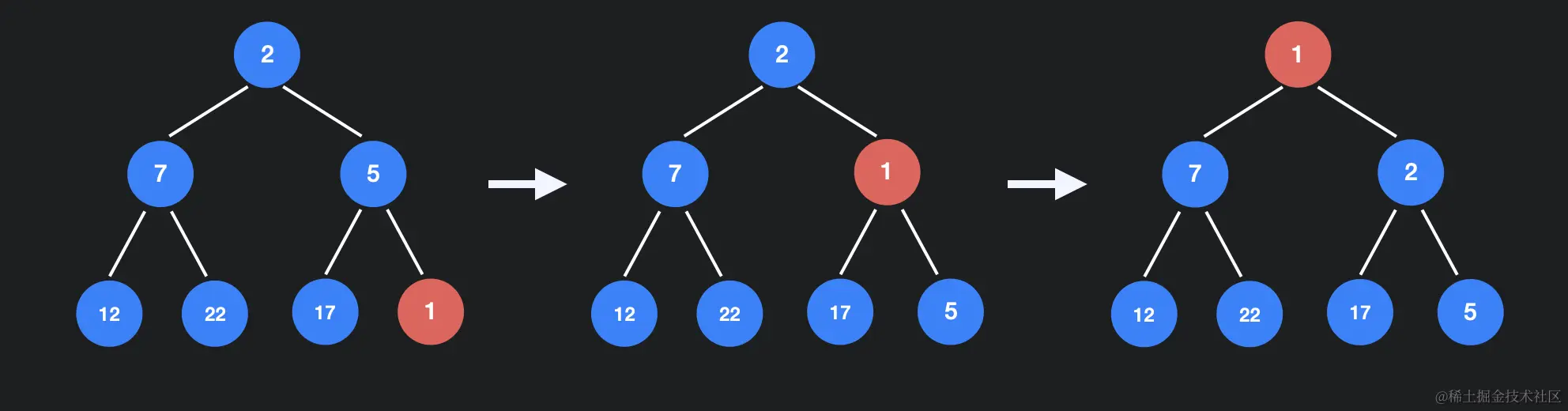

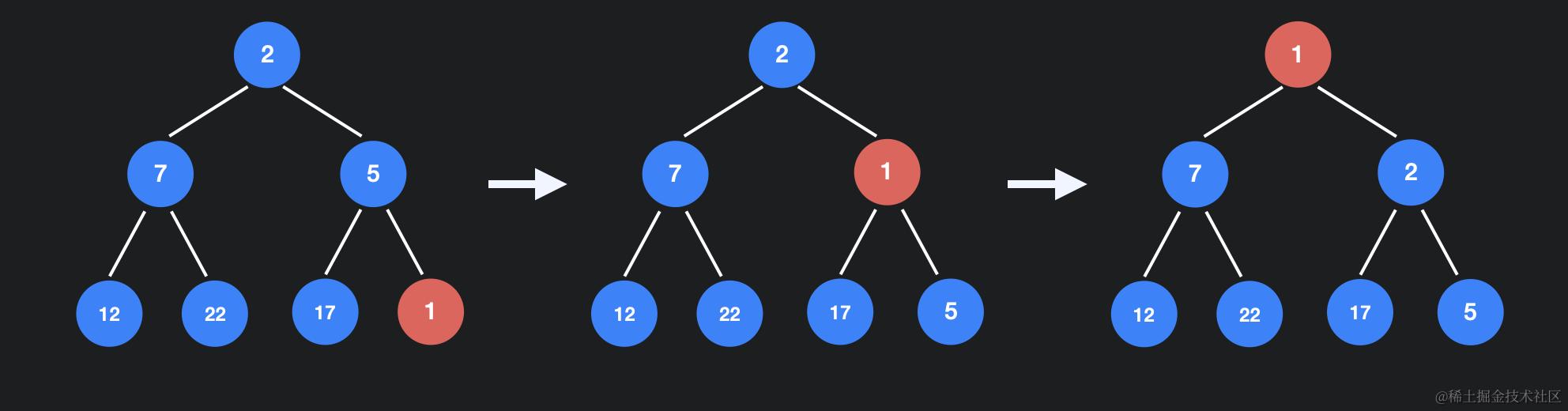

我们尝试在下面这个二叉堆中,插入新节点,它的值为 1,我们会将这个值与父节点的值进行对比,如果小于父节点,就交换两个节点,就这样不断比较上浮,直到父节点比它小

截屏2022-11-19 下午7.14.09.png

React 的实现代码如下:

// 源码地址:https://github.com/facebook/react/blob/main/packages/scheduler/src/SchedulerMinHeap.js
function push(heap, node) {
  const index = heap.length;
  heap.push(node);
  siftUp(heap, node, index);
}

function siftUp(heap, node, i) {
  let index = i;
  while (index > 0) {
    // 获取父节点的索引位置
    const parentIndex = (index - 1) >>> 1;
    const parent = heap[parentIndex];
    if (compare(parent, node) > 0) {
      // 如果父节点更大,就交换位置
      heap[parentIndex] = node;
      heap[index] = parent;
      index = parentIndex;
    } else {
      // 直到父节点更小,就退出
      return;
    }
  }
}

function compare(a, b) {
  // 首先比较 sortIndex,其次是 id
  const diff = a.sortIndex - b.sortIndex;
  return diff !== 0 ? diff : a.id - b.id;
}

// 测试代码
let taskQueue = [{sortIndex: 2}, {sortIndex: 7}, {sortIndex: 5}, {sortIndex: 12}, {sortIndex: 22}, {sortIndex: 17}];
push(taskQueue, {sortIndex: 1})
console.log(JSON.stringify(taskQueue))

>>> 1

这个实现过程中,可能不熟悉的是这句:

const parentIndex = (index - 1) >>> 1;

这是用来获取父节点的索引值的。

我们先看下 >>> 这个运算符,引用 MDN 的介绍

无符号右移运算符(>>>)(零填充右移)将左操作数计算为无符号数,并将该数字的二进制表示形式移位为右操作数指定的位数,取模 32。向右移动的多余位将被丢弃,零位从左移入。其符号位变为 0,因此结果始终为非负数。与其他按位运算符不同,零填充右移返回一个无符号 32 位整数。

看起来有些复杂?没关系,我们直接讲过程,我们以 5 >>> 1为例:

首先将 5 转为 32 位的二进制数:00000000000000000000000000000101

>>> 1表示将该二进制向右移动 1 位,向右移动出去的被丢弃,左边部零,于是变成了0000000000000000000000000000010,换算成十进制,就是 2,所以 5 >>> 1的结果就是 2

我们再举一个例子,4 >>> 1,4 是 00000000000000000000000000000101,向右移动一位变成 0000000000000000000000000000010,换算成十进制,就是 2,所以 4 >>> 1的结果也是 2

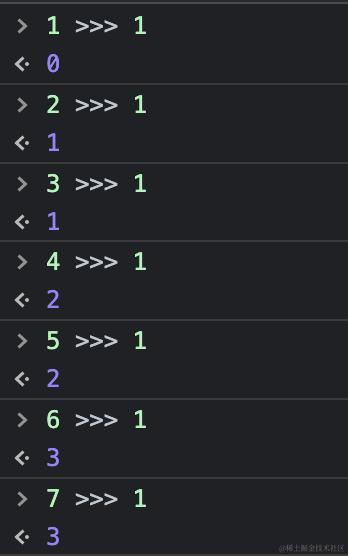

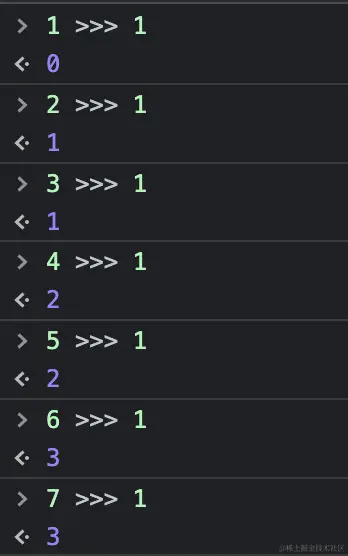

我们再试几个例子:


所以你可以简单理解为,x >>> 1表示的就是除以 2 后取整。

我们再看下最小堆和数组的映射图:

截屏2022-11-19 下午6.41.13.png

你看父节点的索引值是不是就是 (子节点的索引值 - 1) / 2 后取整

删除过程(pop)

现在我们来看删除过程,因为我们删除的是根节点,它的具体流程是:

  1. 取出最后一个节点,替换掉根节点
  2. 将节点“下沉”到正确位置

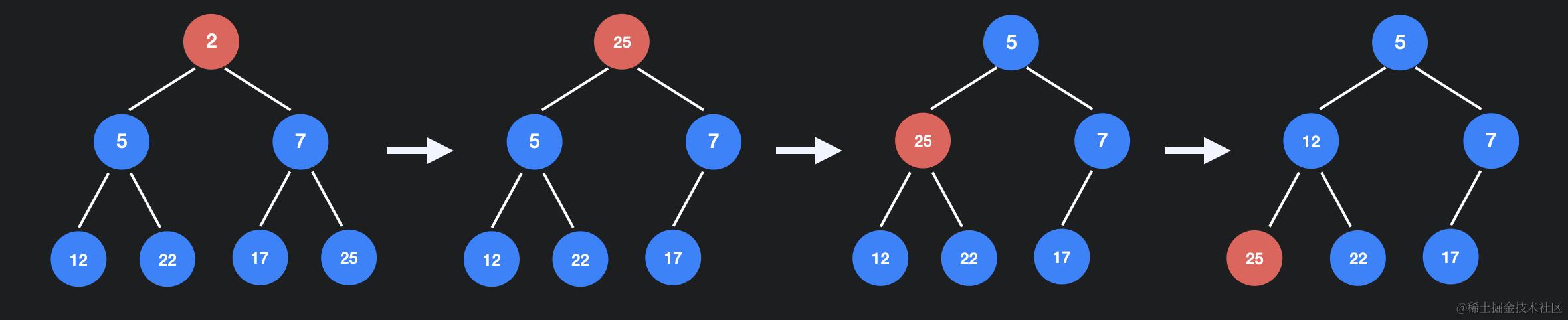

我们举个例子:

截屏2022-11-19 下午8.05.25.png

现在我们要删除根节点 2 ,我们将最后一个节点 25,替换掉根节点 2,然后将新的根节点 25,与两个子节点进行比较,将节点与更小的那个子节点进行交换,然后这样不断比较下沉,直到子节点都比它大。

它的具体实现如下:

// 源码地址:https://github.com/facebook/react/blob/main/packages/scheduler/src/SchedulerMinHeap.js
function pop(heap) {
  if (heap.length === 0) {
    return null;
  }
  const first = heap[0];
  // JavaScript 的 pop 方法删除并返回数组的最后一个元素
  const last = heap.pop();
  if (last !== first) {
    heap[0] = last;
    siftDown(heap, last, 0);
  }
  return first;
}

function siftDown(heap, node, i) {
  let index = i;
  const length = heap.length;
  const halfLength = length >>> 1;
  while (index < halfLength) {
    const leftIndex = (index + 1) * 2 - 1;
    const left = heap[leftIndex];
    const rightIndex = leftIndex + 1;
    const right = heap[rightIndex];

    // 如果 left 比 node 小
    if (compare(left, node) < 0) {
      // 如果 right 比 left 还小,说明 right 最小,right 与 node 交换
      if (rightIndex < length && compare(right, left) < 0) {
        heap[index] = right;
        heap[rightIndex] = node;
        index = rightIndex;
      }
      // 说明 left 最小,left 与 node 交换
      else {
        heap[index] = left;
        heap[leftIndex] = node;
        index = leftIndex;
      }
    }
    // 如果 left node 大,但 right 比 node 小,right 与 node 交换
    else if (rightIndex < length && compare(right, node) < 0) {
      heap[index] = right;
      heap[rightIndex] = node;
      index = rightIndex;
    } else {
      // 子元素都比 node 大
      return;
    }
  }
}

// 示例代码
let taskQueue = [{sortIndex: 2}, {sortIndex: 5}, {sortIndex: 7}, {sortIndex: 12}, {sortIndex: 22}, {sortIndex: 17}, {sortIndex: 25}];
pop(taskQueue)
// [{"sortIndex":5},{"sortIndex":12},{"sortIndex":7},{"sortIndex":25},{"sortIndex":22},{"sortIndex":17}]
console.log(JSON.stringify(taskQueue))

halfLength

siftDown 的实现中,我认为最有意思是在 halfLength 这里:

  const length = heap.length;
  const halfLength = length >>> 1;
  while (index < halfLength) {//...}

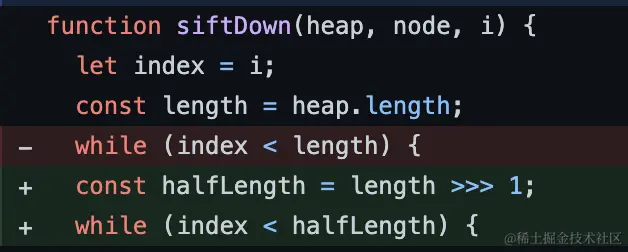

实际上 React 这里之前直接用的 index < length 而非 index < halfLength,我们可以查看当时的提交记录


那为什么只用比较一半就可以了呢?如果我们尝试自己去画几个最小堆,发现也确实如此,完全不用全部比较一遍。 如果非要从算术的角度来看的话,我们可以这样想: 假设父节点的 index 为 x,那么左子节点的 index 为 2x + 1,右子节点的 index 为 2x + 2,每一次 shiftDown,index 的最大变化就是 2x + 2,而 2x + 2 最大只能等于 length - 1,那么:

因为 2x + 2 <= length - 1
所以 x <= length/2 - 1.5

我们知道 y >>> 1 ,在 y 为正数的情况下,计算的结果为 y/2 - 0.5 或者 y/2

如果 x <= length/2 - 1.5
那么肯定 x < length/2 - 0.5 以及 x < length/2
所以肯定 x < length >>> 1

peek

除此之外,还有一个 peek 方法,获取数组的第一个元素:

function peek(heap) {
  return heap.length === 0 ? null : heap[0];
}

好了,React 的 SchedulerMinHeap.js 这个文件的所有代码就正式讲完了,它是一个几乎完全独立的实现,当然 Scheduler 也是独立的,下篇我们接着讲 Scheduler。
