波浪形温度刻度表实现

前言

之前的绘制圆环,我们了解了如何绘制想要的形状和进度的一些特点,那么此篇文章我们更近一步,绘制一个稍微复杂一点的刻度与波浪。来一起复习一下Android的绘制。

相对应的这种类型的自定义View网上并不少见,但是如果我们要做一些个性化的效果,最好还是自己绘制一份,也相对的比较容易控制效果,如果想实现上面的效果,我们一般来说分为以下几个步骤:

  1. 重写测量方法,确保它是一个正方形
  2. 绘制刻度
  3. 绘制中心的圆与文字
  4. 水波纹的动画
  5. 设置进度与动画,一起动起来

思路我们已经有了,下面一步一步的来实现吧。

话不多说,Let's go


1、onMeasure重新测量

之前的圆环进度,我们并没有重写 onMeasure 方法,而是在布局中指定为固定的宽高,其实兼容性和健壮性并不好,万一写错了就会变形导致显示异常。

最好的办法是不管xml中设置为什么值,这里都能保证为一个正方形,要么是取宽度为准,让高度和宽度一致,要么就是宽度高度取最大值,让他们保持一致。由于我们是竖屏的应用,所以我就取宽度为准,让高度和宽度一致。

前面我们只是讲了 onDraw 并没有讲到 onMeasure , 这里简单的说一下。

我们为什么要重写 onMeasure ?

  1. 为了自定义View尺寸的规则,如果你的自定义View的尺寸是根据父控件行为一致,就不需要重写onMeasure()方法。
  2. 如果不重写onMeasure方法,那么自定义view的尺寸默认就和父控件一样大小,当然也可以在布局文件里面写死宽高,而重写该方法可以根据自己的需求设置自定义view大小。

一般来说我们重写的 onMeasure 长这样:

 override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
    super.onMeasure(widthMeasureSpec,heightMeasureSpec)
}

widthMeasureSpec ,heightMeasureSpec 并不是真正的宽高,看名字就知道,它只是宽高测量的规格,我们通过 MeasureSpec 的一些静态方法,通过它们拿到一些信息。

static int getMode(int measureSpec):根据提供的测量值(规格)提取模式(上述三个模式之一)

测量的 Model 一共有三种

  1. UNSPECIFIED(未指定),父元素部队自元素施加任何束缚,子元素可以得到任意想要的大小;
  2. EXACTLY(完全),父元素决定自元素的确切大小,子元素将被限定在给定的边界里而忽略它本身大小;
  3. AT_MOST(至多),子元素至多达到指定大小的值。

我们常用的就是 EXACTLY 和 AT_MOST ,EXACTLY 对应的就是我们设置的match_parent或者300这样的精确值,而 AT_MOST 对应的就是wrap_content。

static int getSize(int measureSpec):根据提供的测量值(规格)提取大小值(这个大小也就是我们通常所说的大小)

通过此方法就能获取控件的宽度和高度值。

static int makeMeasureSpec(int size,int mode):根据提供的大小值和模式创建一个测量值(规格)

通过具体的宽高和model,创建对应的宽高测量规格,用于确定View的测量

onMeasure 的最终设置确定宽度的测量有两种方式,

  1. setMeasuredDimension(width, height)
  2. super.onMeasure(widthMeasureSpec,heightMeasureSpec)

实战:

比如我们的自定义温度刻度View,我们整个View要确保一个正方形,那么就拿到宽度,设置同样的高度,然后确定测量,流程如下:

    //重新测量
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

        //获取控件的宽度,高度
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int newWidthMeasureSpec = widthMeasureSpec;

        //如果没有指定宽度,默认给200宽度
        if (widthMode != MeasureSpec.EXACTLY) {
            newWidthMeasureSpec = MeasureSpec.makeMeasureSpec(200, MeasureSpec.EXACTLY);
        }

        //获取到最新的宽度
        int width = MeasureSpec.getSize(newWidthMeasureSpec) - getPaddingLeft() - getPaddingRight();

        //我们要的是矩形,不管高度是多高,让它总是和宽度一致
        int height = width;

        centerPosition.x = width / 2;
        centerPosition.y = height / 2;
        radius = width / 2f;
        mRectF.set(0f, 0f, width, height);


        //最后设置生效-下面两种方式都可以
        // setMeasuredDimension(width, height);

        super.onMeasure(
                MeasureSpec.makeMeasureSpec(width, MeasureSpec.EXACTLY),
                MeasureSpec.makeMeasureSpec(height, MeasureSpec.EXACTLY)
        );

    }

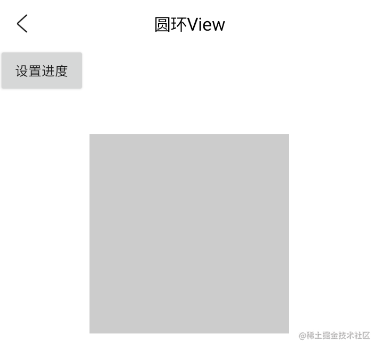

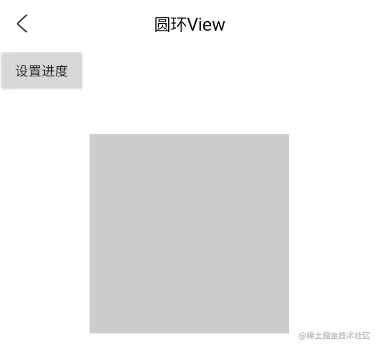

这里有详细的注释,大致实现的效果如下:


2、绘制刻度

由于原本的 Canvas 内部没有绘制刻度这么一说,所以我们只能用绘制线条的方式,就是 drawLine 方法。

为了了解到坐标系和方便实现,我们可以先绘制一个圆环,定位我们刻度需要绘制的位置。

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        //画圆环
        canvas.drawArc(
                mRectF.left + 2f, mRectF.top + 2f, mRectF.right - 2f, mRectF.bottom - 2f,
                mStartAngle, mSweepAngle, false, mDegreeCirPaint
        );
    }

这个圆环是之前讲到过了,就不过多赘述了,实现效果如下:

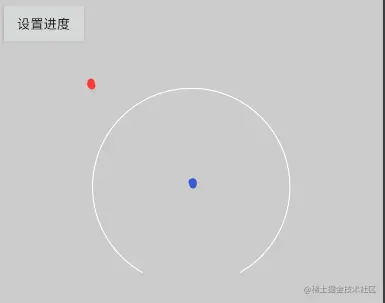

由于开始绘制的地方在左上角位置,我们要移动到圆的中心点开始绘制,也就是红色点移动到蓝色点。

我们就需要x轴和y轴做一下偏移 canvas.translate(radius, radius);

默认的 drawLine 都是横向绘制,我们想要实现效果图的效果,就需要旋转一下画笔,也就是用到 canvas.rotate(rotateAngle);

那么旋转多少了,如果说最底部是90度,我们的起始角度是120度开始的,我们就起始旋转30度。后面每一次旋转就按照百分比来,比如我们100度的温度,那么就相当于要画100个刻度,我们就用需要绘制的角度除以100,就是每一个刻度的角度。

具体的刻度实现代码:


    private float mStartAngle = 120f;  // 圆弧的起始角度
    private float mSweepAngle = 300f; //绘制的起始角度和滑过角度(绘制300度)
    private float mTargetAngle = 300f;  //刻度的角度(根据此计算需要绘制有色的进度)

    private void drawDegreeLine(Canvas canvas) {
        //先保存
        canvas.save();

        // 移动画布
        canvas.translate(radius, radius);
        // 旋转坐标系,需要确定旋转角度
        canvas.rotate(30);

        // 每次旋转的角度
        float rotateAngle = mSweepAngle / 100;
        // 累计叠加的角度
        float currentAngle = 0;
        for (int i = 0; i <= 100; i++) {

            if (currentAngle <= mTargetAngle && mTargetAngle != 0) {
                // 计算累计划过的刻度百分比
                float percent = currentAngle / mSweepAngle;

                //动态的设置颜色
                mDegreelinePaint.setColor(evaluateColor(percent, Color.GREEN, Color.RED));

                canvas.drawLine(0, radius, 0, radius - 20, mDegreelinePaint);

                // 画过的角度进行叠加
                currentAngle += rotateAngle;

            } else {
                mDegreelinePaint.setColor(Color.WHITE);
                canvas.drawLine(0, radius, 0, radius - 20, mDegreelinePaint);
            }

            //画完一个刻度就要旋转移动位置
            canvas.rotate(rotateAngle);
        }

        //再恢复
        canvas.restore();

    }

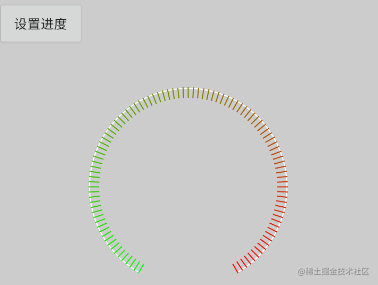

加上圆环与刻度的效果图: image.png

3. 设置刻度动画

前面的一篇我们使用的是属性动画不停的绘制从而实现进度的效果,那么这一次我们使用定时任务的方式也是可以实现动画的效果。

由于我们之前的 drawDegreeLine 方法内部控制绘制进度的变量就是 targetAngle 来控制的,所以我们通过入口方法设置温度的时候通过定时任务的方式来控制。

代码如下:


    //动画状态
    private boolean isAnimRunning;
    // 手动实现越来越慢的效果
    private int[] slow = {10, 10, 10, 8, 8, 8, 6, 6, 6, 6, 4, 4, 4, 4, 2};
    // 动画的下标
    private int goIndex = 0;

    //设置温度,入口的开始
    public void setupTemperature(float temperature) {
        mCurPercent = 0f;
        totalAngle = (temperature / 100) * mSweepAngle;
        targetAngle = 0f;
        mCurPercent = 0f;
        mCurTemperature = "0.0";
        mWaveUpValue = 0;

        startTimerAnim();
    }

      //使用定时任务做动画
    private void startTimerAnim() {

        if (isAnimRunning) {
            return;
        }

        mAnimTimer = new Timer();
        mAnimTimer.schedule(new TimerTask() {

            @Override
            public void run() {

                isAnimRunning = true;
                targetAngle += slow[goIndex];
                goIndex++;
                if (goIndex == slow.length) {
                    goIndex--;
                }
                if (targetAngle >= totalAngle) {
                    targetAngle = totalAngle;
                    isAnimRunning = false;
                    mAnimTimer.cancel();
                }

                // 计算的温度
                mCurPercent = targetAngle / mSweepAngle;
                mCurTemperature = mDecimalFormat.format(mCurPercent * 100);

                // 水波纹的高度
                mWaveUpValue = (int) (mCurPercent * (mSmallRadius * 2));

                postInvalidate();
            }
        }, 250, 30);

    }

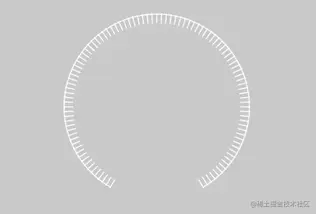

那么刻度动画的效果如下:


4. 绘制中心的圆与文字

我们再动画中记录动画的百分比进度,和动画当前的温度。

    ...
    // 计算的温度
    mCurPercent = targetAngle / mSweepAngle;
    mCurTemperature = mDecimalFormat.format(mCurPercent * 100);

    postInvalidate();

    ...

我们记录一下小圆的半径和文本的画笔资源

   private float mSmallRadius = 0f;
    private Paint mTextPaint;
    private Paint mSmallCirclePaint;
    private float mCurPercent = 0f;  //进度
    private String mCurTemperature = "0.0";
    private DecimalFormat mDecimalFormat;

    private void init() {
        ...

        mTextPaint = new Paint();
        mTextPaint.setAntiAlias(true);
        mTextPaint.setTextAlign(Paint.Align.CENTER);
        mTextPaint.setColor(Color.WHITE);

        mSmallCirclePaint = new Paint();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        ...

        //画小圆
        drawSmallCircle(canvas, evaluateColor(mCurPercent, Color.GREEN, Color.RED));

        //画中心的圆与文本
        drawTemperatureText(canvas);

    }

具体的文本与小圆的绘制

    private void drawSmallCircle(Canvas canvas, int evaluateColor) {
        mSmallCirclePaint.setColor(evaluateColor);
        mSmallCirclePaint.setAlpha(65);
        canvas.drawCircle(centerPosition.x, centerPosition.y, mSmallRadius, mSmallCirclePaint);
    }

    private void drawTemperatureText(Canvas canvas) {

        //提示文字
        mTextPaint.setTextSize(mSmallRadius / 6f);
        canvas.drawText("当前温度", centerPosition.x, centerPosition.y - mSmallRadius / 2f, mTextPaint);

        //温度文字
        mTextPaint.setTextSize(mSmallRadius / 2f);
        canvas.drawText(mCurTemperature, centerPosition.x, centerPosition.y + mSmallRadius / 4f, mTextPaint);

        //绘制单位
        mTextPaint.setTextSize(mSmallRadius / 6f);
        canvas.drawText("°C", centerPosition.x + (mSmallRadius / 1.5f), centerPosition.y, mTextPaint);

    }

由于进度和温度都是动画在 invalidate 之前赋值的,所以我们的文本和小圆天然就支持动画的效果了。

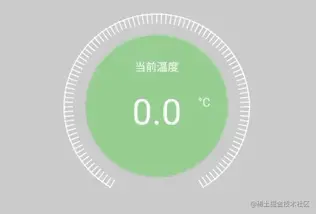

效果如下:


5. 水波纹动画

水波纹的效果,我们不能直接用 Canvas 来绘制,我们可以用刻度的方法用 drawLine的方式来绘制,如何绘制呢?相信大家也有了解,就是正弦函数了。

由于我们的效果是两个水波纹相互叠加起起伏伏的效果,所以我们定义两个函数。

总体的思路是:我们定义两个数组来管理我们的Y轴的值,通过正弦函数给Y轴赋值,然后在drawLine的时候取出对应的x轴的y值就可以绘制出来。

x轴其实就是我们的控件宽度,我们先用一个数组保存起来

    private float[] mFirstWaterLine;
    private float[] mSecondWaterLine;

     @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

        //获取控件的宽度,高度
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int newWidthMeasureSpec = widthMeasureSpec;

        //如果没有指定宽度,默认给200宽度
        if (widthMode != MeasureSpec.EXACTLY) {
            newWidthMeasureSpec = MeasureSpec.makeMeasureSpec(200, MeasureSpec.EXACTLY);
        }

        //获取到最新的宽度
        int width = MeasureSpec.getSize(newWidthMeasureSpec) - getPaddingLeft() - getPaddingRight();

        //我们要的是矩形,不管高度是多高,让它总是和宽度一致
        int height = width;


        mFirstWaterLine = new float[width];
        mSecondWaterLine = new float[width];


        super.onMeasure(
                MeasureSpec.makeMeasureSpec(width, MeasureSpec.EXACTLY),
                MeasureSpec.makeMeasureSpec(height, MeasureSpec.EXACTLY)
        );

    }

然后我们再绘制之前就先对x轴对应的y值赋值,然后绘制的时候就取出对应的y值来 drawLine,具体的代码如下:

动画的时候先对横向运动和垂直运动的变量做一个赋值:

    private int mWaveUpValue = 0;
    private float mWaveMoveValue = 0f;


    //使用定时任务做动画
    private void startTimerAnim() {

        if (isAnimRunning) {
            return;
        }
        mAnimTimer = new Timer();
        mAnimTimer.schedule(new TimerTask() {

            @Override
            public void run() {

                ...

                // 计算的温度
                mCurPercent = targetAngle / mSweepAngle;
                mCurTemperature = mDecimalFormat.format(mCurPercent * 100);

                // 水波纹的高度
                mWaveUpValue = (int) (mCurPercent * (mSmallRadius * 2));

                postInvalidate();
            }
        }, 250, 30);

    }

    public void moveWaterLine() {
        mWaveTimer = new Timer();
        mWaveTimer.schedule(new TimerTask() {

            @Override
            public void run() {
                mWaveMoveValue += 1;
                if (mWaveMoveValue == 100) {
                    mWaveMoveValue = 1;
                }
                postInvalidate();
            }
        }, 500, 200);
    }

拿到了对应的变量值之后,然后开始绘制:

 /**
     * 绘制水波
     */
    private void drawWaterWave(Canvas canvas, int color) {

        int len = (int) mRectF.right;

        // 将周期定为view总宽度
        float mCycleFactorW = (float) (2 * Math.PI / len);

        // 得到第一条波的峰值
        for (int i = 0; i < len; i++) {
            mFirstWaterLine[i] = (float) (10 * Math.sin(mCycleFactorW * i + mWaveMoveValue) - mWaveUpValue);
        }
        // 得到第一条波的峰值
        for (int i = 0; i < len; i++) {
            mSecondWaterLine[i] = (float) (15 * Math.sin(mCycleFactorW * i + mWaveMoveValue + 10) - mWaveUpValue);
        }

        canvas.save();

        // 裁剪成圆形区域
        Path path = new Path();
        path.addCircle(len / 2f, len / 2f, mSmallRadius, Path.Direction.CCW);
        canvas.clipPath(path);
        path.reset();

        // 将坐标系移到底部
        canvas.translate(0, centerPosition.y + mSmallRadius);

        mSmallCirclePaint.setColor(color);

        for (int i = 0; i < len; i++) {
            canvas.drawLine(i, mFirstWaterLine[i], i, len, mSmallCirclePaint);
        }
        for (int i = 0; i < len; i++) {
            canvas.drawLine(i, mSecondWaterLine[i], i, len, mSmallCirclePaint);
        }

        canvas.restore();

    }

一个是对Y轴赋值,一个是取出x轴对应的y轴进行绘制,这里需要注意的是我们裁剪出了一个小圆的图形,并且覆盖在小圆上面实现出效果图的样子。

运行的效果如下:


要记得对定时器进行资源你的关闭哦。

    @Override
    protected void onDetachedFromWindow() {
        super.onDetachedFromWindow();
        if (mWaveTimer != null) {
            mWaveTimer.cancel();
        }
        if (mAnimTimer != null && isAnimRunning) {
            mAnimTimer.cancel();
        }
    }

使用的时候我们只需要设置温度即可开始动画。

       findViewById<View>(R.id.set_progress).click {

           val temperatureView = findViewById<TemperatureView>(R.id.temperature_view)
            temperatureView .setupTemperature(70f)
        }

后记

由于是自用定制的,本人也比较懒,所以并没有对一些配置的属性做自定义属性的抽取,比如圆环的间距,大小,颜色,波纹的间距,动画的快慢等等。

内部加了一点点测量的用法,但是主要还是绘制的流程,基本上把常用的几种绘制方式都用到了。以后有类似的效果大家也可以按需修改即可。

由于是自用的一个View,相对圆环进度没有那么多场景使用,就没有抽取出来上传到Maven,如果大家有兴趣可以查看源码点击【传送门】

同时,你也可以关注我的这个Kotlin项目,我有时间都会持续更新。

惯例,我如有讲解不到位或错漏的地方,希望同学们可以指出交流。

如果感觉本文对你有一点点的启发,还望你能点赞支持一下,你的支持是我最大的动力。

Ok,这一期就此完结。
