Canvas 波纹涟漪

空城机
5,351 阅读2分钟

本文正在参加「金石计划 . 瓜分6万现金大奖」

之前在网上看到过一篇效果很好的Canvas波纹涟漪效果，我尝试了复刻制作一下，结果失败了。 只能做一个简化版本的波纹来搪塞自己了🥴

理想状态：canvas实现水波纹效果 - 悠悠 (uusama.com)

简洁版思路参考：波纹背景动画效果_哔哩哔哩_bilibili

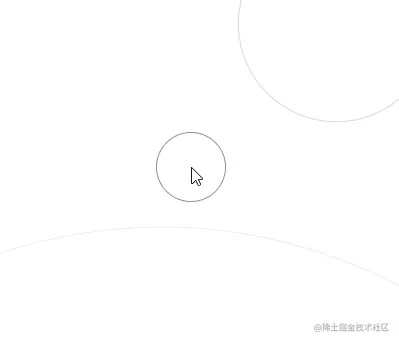

实际效果：一块白色画布上，有黑色的波纹涟漪在不断出现并扩散开，鼠标点击画布，也会在点击处生成一个波纹

码上掘金

开始制作

在HTML中创建一个canvas元素，然后在script中获取到该元素。

因为我的项目使用的是vue3,所以可以使用ref获取元素，正好一开始的canvas没有设置大小，所以需要js中获取父元素的大小，然后重新设置。

html:

<div id="wave" ref="fatherDom">
    <canvas id="wavecanvas" ref="wavecanvas"></canvas>
</div>

js

import { ref, reactive, onMounted } from "vue";
const wavecanvas = ref(null), fatherDom = ref(null);
// 绘制image图像到canvas上
const drawImage = ()=>{
    const canvasDom = wavecanvas.value as unknown as HTMLCanvasElement;
    const size = (fatherDom.value as unknown as HTMLElement).getBoundingClientRect();
    let [swidth, sheight] = [canvasDom.width, canvasDom.height] = [size.width, size.height];
}

一道波纹，其实就是一个不断扩大的黑圈，并且在扩大的过程中，透明度不断降低，这样一想，使用canvas就很容易绘制出来了，在canvas的API当中，有一个arc方法用于绘制圆弧，CanvasRenderingContext2D.arc() - Web API 接口参考 | MDN (mozilla.org)。


可以创建一个波纹涟漪的class类，命名为ripple。

在该类中可以设置x、y位置，size圆半径、transparency透明度、speed扩散速度，然后还有update更新方法和drawRipple绘制方法。

在drawRipple方法中，可以通过设置strokeStyle来修改圆弧的颜色，ctx.strokeStyle = rgba(0, 0, 0, ${this.transparency})

这样在update方法中不断调整transparency透明度和size圆半径，就可以绘制一个不断扩散的圆，并且逐渐降低透明度。

根据上面绘制一个圆，可以创建波纹数组ripple_map，用来存储当前画布上的波纹实例。并且每一个循环时，进行一次判断，如果数组中的波纹透明度已经小于等于0，就从数组中移除该波纹实例ripple_map.splice(i, 1)。

波纹生成的位置可以使用Math.random()乘以宽高来随机决定位置

动画方法还是使用requestAnimationFrame方法来进行绘制循环。

// 持续动画
function animation() {
    requestAnimationFrame(animation);
    draw();
}

可以在画布上绑定鼠标点击方法，在点击位置生成ripple实例，并绑定到ripple_map数组当中。

function getPointXY(e: MouseEvent) {
    return { x: e.offsetX, y: e.offsetY };
}
canvasDom.onmousedown = (e) => {
    let pos = getPointXY(e);
    ripple_map.push(new ripple(pos.x, pos.y));
}

到此一个简单的波纹效果就出现了，不过其实好像没有地方可以作为实际应用场景...
