原生 canvas 如何实现大屏?

12,910

前言

可视化大屏该如何做?有可能一天完成吗?废话不多说,直接看效果,线上 Demo 地址 lxfu1.github.io/large-scree…

看完这篇文章(这个项目),你将收获:

  1. 全局状态真的很简单,你只需 5 分钟就能上手
  2. 如何缓存函数,当入参不变时,直接使用缓存值
  3. 千万节点的图如何分片渲染,不卡顿页面操作
  4. 项目单测该如何写?
  5. 如何用 canvas 绘制各种图表,如何实现 canvas 动画
  6. 如何自动化部署自己的大屏网站

实现

项目基于 Create React App --template typescript搭建,包管理工具使用的 pnpm ,pnpm 的优势这里不多介绍(快+节省磁盘空间),之前在其它平台写过相关文章,后续可能会搬过来。由于项目 package.json 里面有限制包版本(最新版本的 G6 会导致 OOM,官方短时间能应该会修复),如果使用的 yarn 或 npm 的话,改为对应的 resolutions 即可。

 "pnpm": {
    "overrides": {
      "@antv/g6": "4.7.10"
    }
  }
"resolutions": {
  "@antv/g6": "4.7.10"
},

启动

  1. clone项目
git clone https://github.com/lxfu1/large-screen-visualization.git
  1. pnpm 安装 npm install -g pnpm
  2. 启动: pnpm start 即可,建议配置 alias ,可以简化各种命令的简写 eg:p start,不出意外的话,你可以通过 http://localhost:3000/ 访问了
  3. 测试:p test
  4. 构建:p build

强烈建议大家先 clone 项目!

分析

全局状态

全局状态用的 valtio ,位于项目 src/models目录下,强烈推荐。

优点:数据与视图分离的心智模型,不再需要在 React 组件或 hooks 里用 useState 和 useReducer 定义数据,或者在 useEffect 里发送初始化请求,或者考虑用 context 还是 props 传递数据。

缺点:兼容性,基于 proxy 开发,对低版本浏览器不友好,当然,大屏应该也不会考虑 IE 这类浏览器。

import { proxy } from "valtio";
import { NodeConfig } from "@ant-design/graphs";

type IState = {
  sliderWidth: number;
  sliderHeight: number;
  selected: NodeConfig | null;
};

export const state: IState = proxy({
  sliderWidth: 0,
  sliderHeight: 0,
  selected: null,
});

状态更新:

import { state } from "src/models";

state.selected = e.item?.getModel() as NodeConfig;

状态消费:

import { useSnapshot } from "valtio";
import { state } from "src/models";

export const BarComponent = () => {
  const snap = useSnapshot(state);

  console.log(snap.selected)
}

当我们选中图谱节点的时候,由于 BarComponent 组件监听了 selected 状态,所以该组件会进行更新。有没有感觉非常简单?一些高级用法建议大家去官网查看,不再展开。

函数缓存

为什么需要函数缓存?当然,在这个项目中函数缓存比较鸡肋,为了用而用,试想,如果有一个函数计算量非常大,组件内又有多个 state 频繁更新,怎么确保函数不被重复调用呢?可能大家会想到 useMemo``useCallback等手段,这里要介绍的是 React 官方的 cache 方法,已经在 React 内部使用,但未暴露。实现上借鉴(抄袭)ReactCache通过缓存的函数 fn 及其参数列表来构建一个 cacheNode 链表,然后基于链表最后一项的状态来作为函数 fn 与该组参数的计算缓存结果。

代码位于 src/utils/cache

interface CacheNode {
  /**
   * 节点状态
   *  - 0:未执行
   *  - 1:已执行
   *  - 2:出错
   */
  s: 0 | 1 | 2;
  // 缓存值
  v: unknown;
  // 特殊类型(object,fn),使用 weakMap 存储,避免内存泄露
  o: WeakMap<Function | object, CacheNode> | null;
  // 基本类型
  p: Map<Function | object, CacheNode> | null;
}

const cacheContainer = new WeakMap<Function, CacheNode>();

export const cache = (fn: Function): Function => {
  const UNTERMINATED = 0;
  const TERMINATED = 1;
  const ERRORED = 2;

  const createCacheNode = (): CacheNode => {
    return {
      s: UNTERMINATED,
      v: undefined,
      o: null,
      p: null,
    };
  };

  return function () {
    let cacheNode = cacheContainer.get(fn);
    if (!cacheNode) {
      cacheNode = createCacheNode();
      cacheContainer.set(fn, cacheNode);
    }
    for (let i = 0; i < arguments.length; i++) {
      const arg = arguments[i];
      // 使用 weakMap 存储,避免内存泄露
      if (
        typeof arg === "function" ||
        (typeof arg === "object" && arg !== null)
      ) {
        let objectCache: CacheNode["o"] = cacheNode.o;
        if (objectCache === null) {
          objectCache = cacheNode.o = new WeakMap();
        }
        let objectNode = objectCache.get(arg);
        if (objectNode === undefined) {
          cacheNode = createCacheNode();
          objectCache.set(arg, cacheNode);
        } else {
          cacheNode = objectNode;
        }
      } else {
        let primitiveCache: CacheNode["p"] = cacheNode.p;
        if (primitiveCache === null) {
          primitiveCache = cacheNode.p = new Map();
        }
        let primitiveNode = primitiveCache.get(arg);
        if (primitiveNode === undefined) {
          cacheNode = createCacheNode();
          primitiveCache.set(arg, cacheNode);
        } else {
          cacheNode = primitiveNode;
        }
      }
    }
    if (cacheNode.s === TERMINATED) return cacheNode.v;
    if (cacheNode.s === ERRORED) {
      throw cacheNode.v;
    }
    try {
      const res = fn.apply(null, arguments as any);
      cacheNode.v = res;
      cacheNode.s = TERMINATED;
      return res;
    } catch (err) {
      cacheNode.v = err;
      cacheNode.s = ERRORED;
      throw err;
    }
  };
};

如何验证呢?我们可以简单看下单测,位于src/__tests__/utils/cache.test.ts

import { cache } from "src/utils";

describe("cache", () => {
  const primitivefn = jest.fn((a, b, c) => {
    return a + b + c;
  });

  it("primitive", () => {
    const cacheFn = cache(primitivefn);
    const res1 = cacheFn(1, 2, 3);
    const res2 = cacheFn(1, 2, 3);
    expect(res1).toBe(res2);
    expect(primitivefn).toBeCalledTimes(1);
  });
});

可以看出,即使我们调用了 2 次 cacheFn,由于入参不变,fn 只被执行了一次,第二次直接返回了第一次的结果。

项目里面在做 circle 动画的时候使用了,因为该动画是绕圆周无限循环的,当循环过一周之后,后的动画和之前的完全一致,没必要再次计算对应的 circle 坐标,所以我们使用了 cache ,位于src/components/background/index.tsx。

  const cacheGetPoint = cache(getPoint);
  let p = 0;
  const animate = () => {
    if (p >= 1) p = 0;
    const { x, y } = cacheGetPoint(p);
    ctx.clearRect(0, 0, 2 * clearR, 2 * clearR);
    createCircle(aCtx, x, y, circleR, "#fff", 6);
    p += 0.001;
    requestAnimationFrame(animate);
  };
  animate();

分片渲染

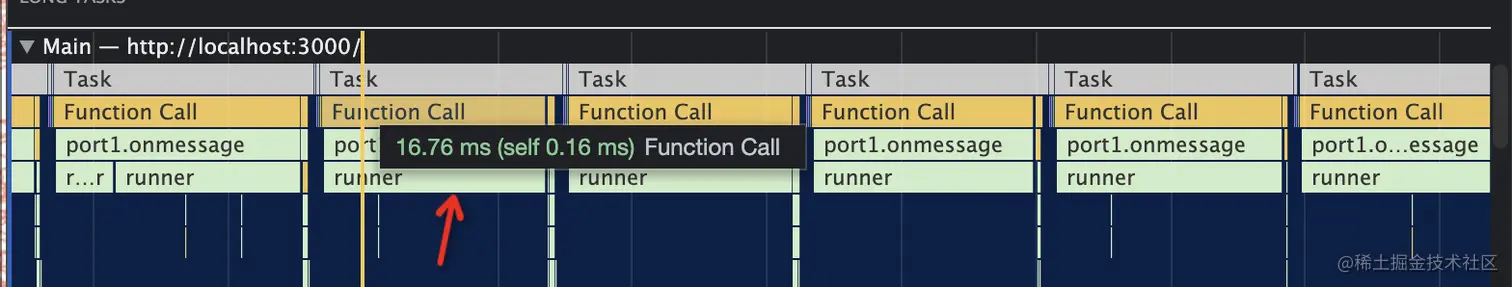

你有审查元素吗?项目背景图是通过 canvas 绘制的,并不是背景图片!通过 canvas 绘制如此多的小圆点,会不会阻碍页面操作呢?当数据量足够大的时候,是会阻碍的,大家可以把 NodeMargin 设置为 0.1 ,同时把 schduler 调用去掉,直接改为同步绘制。当节点数量在 500 W 的时候,如果没有开启切片,页面白屏时间在 MacBook Pro M1 上白屏时间大概是 8.5 S;开启分片渲染时页面不会出现白屏,而是从左到右逐步绘制背景图,每个任务的执行时间在 16S 左右波动。

  const schduler = (tasks: Function[]) => {
    const DEFAULT_RUNTIME = 16;
    const { port1, port2 } = new MessageChannel();
    let isAbort = false;

    const promise: Promise<any> = new Promise((resolve, reject) => {
      const runner = () => {
        const preTime = performance.now();
        if (isAbort) {
          return reject();
        }
        do {
          if (tasks.length === 0) {
            return resolve([]);
          }
          const task = tasks.shift();
          task?.();
        } while (performance.now() - preTime < DEFAULT_RUNTIME);
        port2.postMessage("");
      };
      port1.onmessage = () => {
        runner();
      };
    });
    // @ts-ignore
    promise.abort = () => {
      isAbort = true;
    };
    port2.postMessage("");
    return promise;
  };

分片渲染可以不阻碍用户操作,但延迟了任务的整体时长,是否开启还是取决于数据量。如果每个分片实际执行时间大于 16ms 也会造成阻塞,并且会堆积,并且任务执行的时候没有等,最终渲染状态和预期不一致,所以 task 的拆分也很重要。

单测

这里不想多说,大家可以运行 pnpm test看看效果,环境已经搭建好;由于项目里面用到了 canvas 所以需要 mock 一些环境,这里的 mock 可以理解为“我们前端代码跑在浏览器里运行,依赖了浏览器环境以及对应的 API,但由于单测没有跑在浏览器里面,所以需要 mock 浏览器环境”,例如项目里面设置的 jsdom、jest-canvas-mock 以及 worker 等,更多推荐直接访问 jest 官网。

// jest-dom adds custom jest matchers for asserting on DOM nodes.
import "@testing-library/jest-dom";

Object.defineProperty(URL, "createObjectURL", {
  writable: true,
  value: jest.fn(),
});

class Worker {
  onmessage: () => void;
  url: string;
  constructor(stringUrl) {
    this.url = stringUrl;
    this.onmessage = () => {};
  }

  postMessage() {
    this.onmessage();
  }
  terminate() {}
  onmessageerror() {}
  addEventListener() {}
  removeEventListener() {}
  dispatchEvent(): boolean {
    return true;
  }
  onerror() {}
}
window.Worker = Worker;

自动化部署

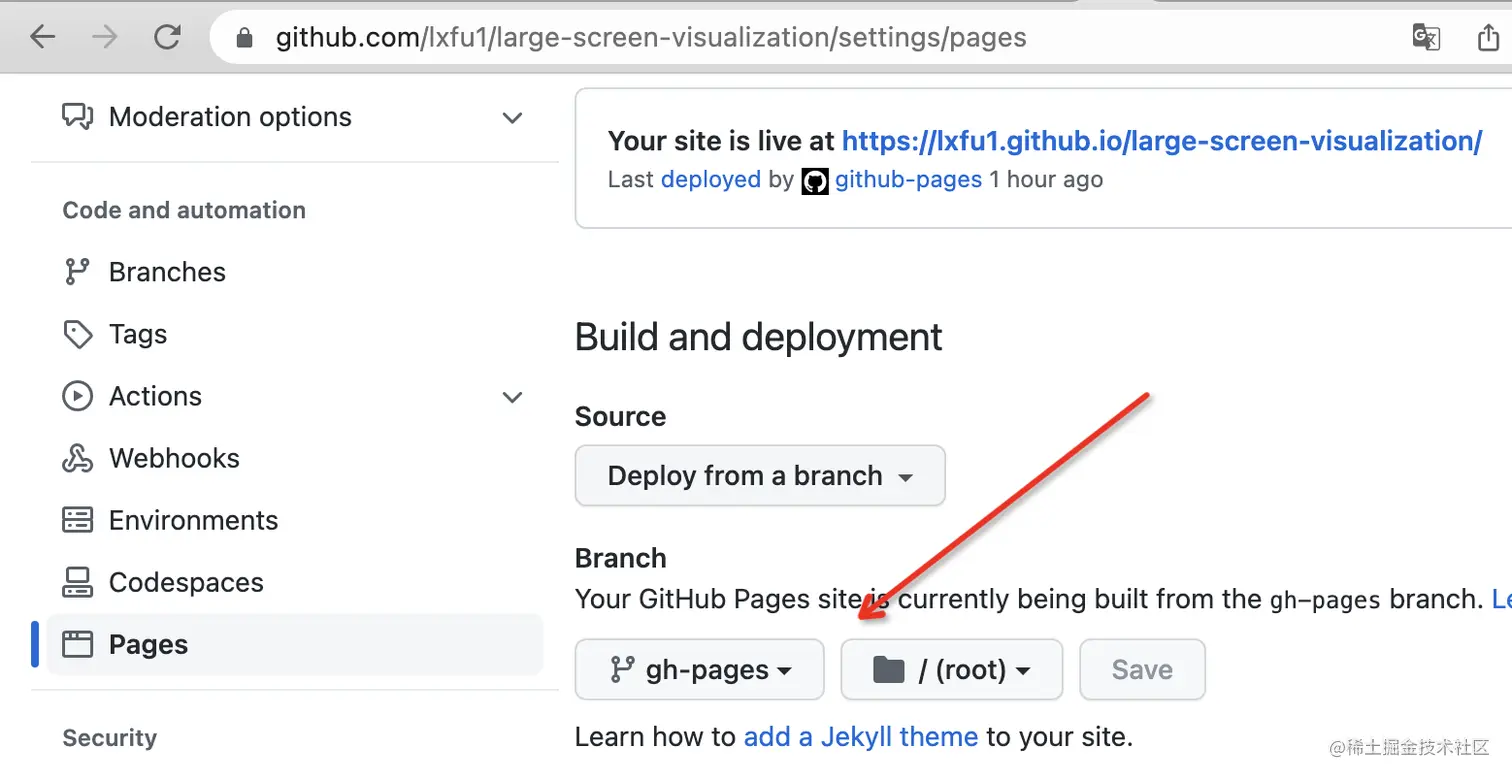

开发过项目的同学都知道,前端编写的代码最终是要进行部署的,目前比较流行的是前后端分离,前端独立部署,通过 proxy 的方式请求后端服务;或者是将前端构建产物推到后端服务上,和后端一起部署。如何做自动化部署呢,对于一些不依赖后端的项目来说,我们可以借助 github 提供的 gh-pages 服务来做自动化部署,CI、CD 仅需配置对应的 actions 即可,在仓库 settings/pages 下面选择对应分支即可完成部署。

例如项目里面的.github/workflows/gh-pages.yml,表示当 master 分支有代码提交时,会执行对应的 jobs,并借助 peaceiris/actions-gh-pages@v3将构建产物同步到 gh-pages 分支。

name: github pages

on:
  push:
    branches:
      - master # default branch

env:
  CI: false
  PUBLIC_URL: '/large-screen-visualization'

jobs:
  deploy:
    runs-on: ubuntu-latest
    steps:
      - uses: actions/checkout@v3
      - run: yarn
      - run: yarn build
      - name: Deploy
        uses: peaceiris/actions-gh-pages@v3
        with:
          github_token: ${{ secrets.GITHUB_TOKEN }}
          publish_dir: ./build

总结

写文档不易,如果看完有收获,记得给个小星星!欢迎大家 PR!
