前言

摸鱼的时候刷到这种治愈风格的短视频，就突发奇想用代码实现一下。

心形线方程

U1S1，数学真的很奇妙，也很佩服那帮搞数学的，我随便在网上找了个

x = 16 * pow(sin(t), 3)
y = 13 * cos(t) - 5 * cos(2 * t) - 2 * cos(3 * t) - cos(4 * t)

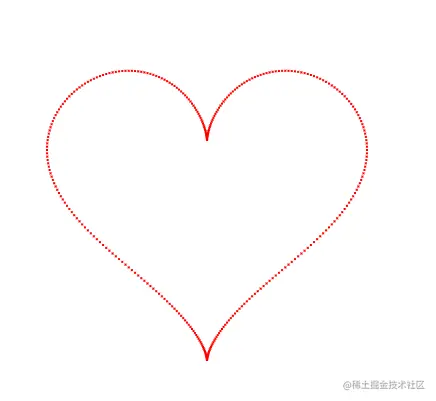

直接用打点的方式画出来，效果还挺不错

双向奔赴

看了第一种的效果，很显然可以优化一下绘制的方式，用2条路径来实现双向奔赴效果，一条从0到180，一条从360到180

let d = 0
let d2 = 360
let timer2 = setInterval(() => {
    if(d < 180) {
        d += 1
        let x = 16 * Math.pow(Math.sin(d * Math.PI / 180), 3)
        let y = 13 * Math.cos(d * Math.PI / 180) - 5 * Math.cos(2 * d * Math.PI / 180) - 2 * Math.cos(3 * d * Math.PI / 180) - Math.cos(4 * d * Math.PI / 180)

        ctx.fillRect(x * 5 + 300, y * 5 - 100, 2, 2)
    }
    if(d2 > 180) {
        d2 -= 1
        let x = 16 * Math.pow(Math.sin(d2 * Math.PI / 180), 3)
        let y = 13 * Math.cos(d2 * Math.PI / 180) - 5 * Math.cos(2 * d2 * Math.PI / 180) - 2 * Math.cos(3 * d2 * Math.PI / 180) - Math.cos(4 * d2 * Math.PI / 180)

        ctx.fillRect(x * 5 + 300, y * 5 - 100, 2, 2)
    }
}, 20);

花瓣爱心

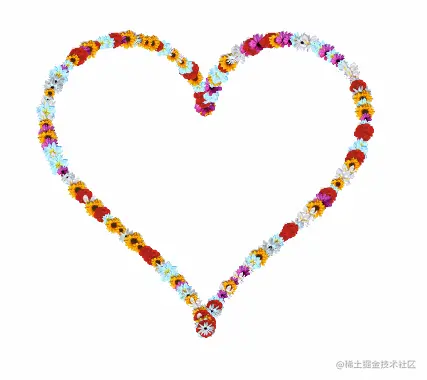

到现在已经有了心形线轨迹，用花瓣替换轨迹上的点，就可以得到一个花瓣爱心了

先准备一个花瓣类，随机大小和种类

class Flower {
    constructor(option) {
        super(option)
        this.image = new Image()
        this.w = option.w
        this.h = option.h
        this.image.src = `./images/${[1, 2, 3, 4, 5, 6][Math.floor(Math.random() * 6)]}.png`
    }
    draw(ctx) {
        ctx.drawImage(this.image, this.x, this.y, this.w, this.h);
    }
}

云朵爱心

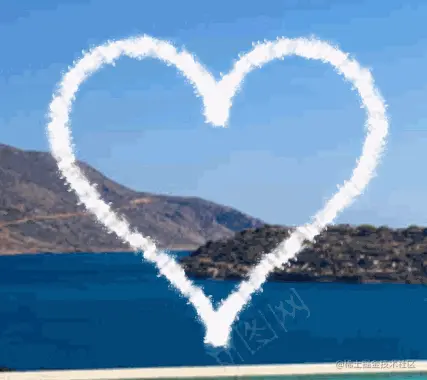

我们最终要实现的是飞机运动轨迹产生云朵爱心，初步设想是飞机绕心形线轨迹运动，飞机的尾部生成云朵，模拟上面的效果，先用云朵图片替换花瓣，看一下效果

这个时候就发现了两个问题

正常来讲飞机扰动产生的云朵，应该是由小到大扩散
飞机飞行是有转向的

我们先来尝试解决第一个问题，每个云朵初始化后加上一个由小到大的变化过程

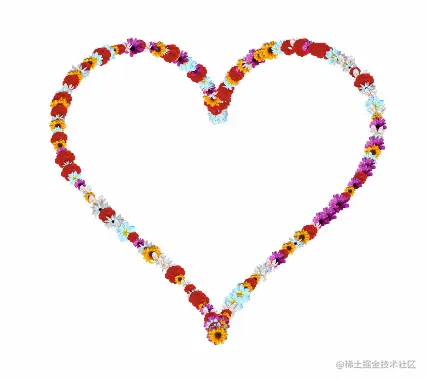

花瓣生长爱心

我们在花瓣爱心的基础上进行改造，花瓣初始化后，增加一个由小到大的渐变动画

class Flower {
    constructor(option) {
        super(option)
        this.image = new Image()
        this.w = option.w
        this.h = option.h
        this.image.src = `./images/f${[1, 2, 3, 4, 5, 6][Math.floor(Math.random() * 6)]}.png`
        this.c = 0.02
        this.grow()
    }
    draw(ctx) {
        ctx.drawImage(this.image, this.x, this.y, this.w * this.c, this.h * this.c);
    }
    grow() {
        this.timer = new Timer(() => {
            if(this.c <= 1) {
                this.c += 0.02
            } else {
                this.timer.clear()
            }
        },16)
    }
}

飞行轨迹爱心

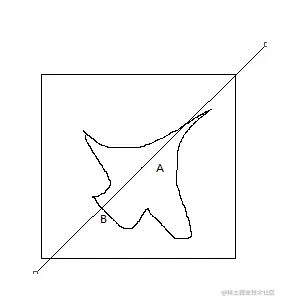

再来解决第二个问题，飞机在飞行的过程中，是要不断的转变方向的，为了将问题简化，我准备实现一个组合，组合沿着轨迹方程运动，内部的飞机旋转角度，如图，飞机在某一时刻的位置为A，旋转角度为45度，那么云朵产产生的位置应该为B

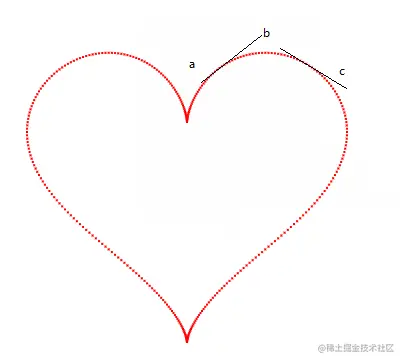

至于飞机的旋转角度如何跟轨迹结合起来呢，这里简单的用某一段弧线的切线来确定旋转角度，即某点的旋转角度为当前点与下一点的连线角度（由于心形线上的点的密集程度不一，可能导致不平滑）如图，在a点的方向为a-b，b点的方向为b-c

// 1 确定当前点
let vector = {
    x: plane.x,
    y: plane.y
}
// 2 拿到下一个点
theta -= 2
let point = getHeartLinePoint(theta, 10)

// 3 更新飞机的位置
plane.x = point.x
plane.y = point.y

// 4 计算出向量角度并设置飞机转向
let vector2 = {
    x: plane.x,
    y: plane.y
}
let angle = getVectorAngle(vector, vector2)
plane.setPlaneAngle(angle)

可以看到飞机几乎是贴合心形线的轨迹转向飞行的，但是由于初始弧度太密集，后续弧度太分散了（变幻不均匀，优化空间很大），导致转向动画有点不流畅，不过效果完全达到了

飞机云朵爱心

这个时候再把云朵的生成逻辑与飞机的飞行逻辑结合，应该就能勉强达到效果了

这个时候又发现新的问题了

飞机转向不流畅，这个是由于弧度计算不均匀导致
云朵轨迹效果不像真的，这个是由于素材问题，还有一个就是云朵的渐变效果
云朵产生的位置不准确，这个是由于我直接取了飞机运动的轨迹，没有去计算飞机尾部的位置
飞机转向没有动画过渡，太快了，导致不平滑
云朵的渐变中心是从左上角变化的，不是中心，再由于2，导致云朵与飞机偏离很远
一张好看的背景图

中心渐变

先来处理云朵渐变中心点的问题，让云朵生成之后，从中心由小变大，并且加上帧动画

grow() {
    if(this.sizeScale >= 1) {
        this.sizeScale -= 0.1 // 初始缩小5倍，后续缩小倍数一直减小直到1倍
        // 则花的offsetXY更新
        this.offsetX = this.parent.w / 2 - this.w / this.sizeScale / 2
        this.offsetY = this.parent.h / 2 - this.h / this.sizeScale / 2
    } else {
        Timer.removeElm(this.growTimer)
    }
}

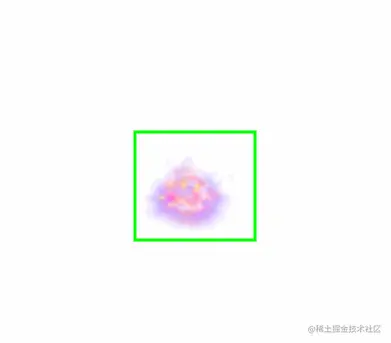

绿框的中心点就是花瓣的位置，我们给花瓣加上了帧动画和由小到大的效果，用这个花瓣去替换轨迹上的，看看效果如何

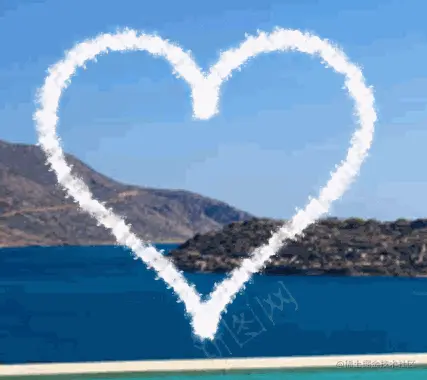

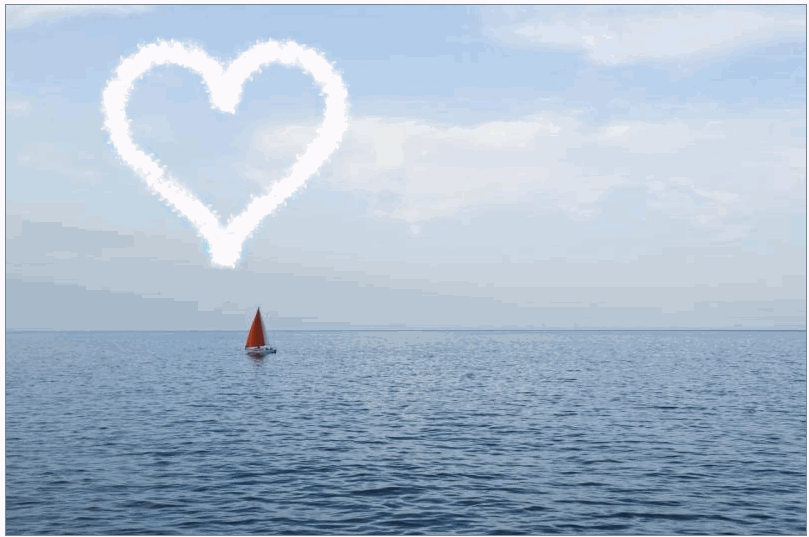

飞行云爱心

把花瓣换成云朵

代码

github.com/heyach/hear…

结语

这样不同方式绘制爱心的效果就完成了，不过优化空间还很大

素材，好的素材再加上细节处理会有更好的效果
飞机转向过渡动画
云朵的疏密和位置
动画的时间系数
