1.半连接队列和全连接队列

• 半连接队列（half open queue/SYN queue）：TCP监听的端口收到SYN包后，会把当前连接（五元组）放到半连接队列进行管理。半连接队列的长度是以一个监听的端口为粒度的，半连接队列的最大容量计算公式为：max(tcp_max_syn_backlog, 64),其中tcp_max_syn_backlog为系统参数。

• 全连接队列（accept queue）：TCP三次握手成功后（收到最后一个由Client发来的ACK），从半连接队列取出请求放到全连接队列。值得注意的是，当应用层的accept()调用返回后，连接会从全连接队列中移除。因此accept queue当前长度并不能代表已经建立好（accepted）的连接。全连接队列的容量计算公式为：min(net.core.somaxconn, backlog),其中net.core.somaxconn为系统参数，backlog是TCP连接监听时候的参数，如

  int listen(int sockfd, int backlog);

  reThe backlog argument defines the maximum length to which the queue of pending connections for sockfd may grow. If a connection request arrives when the queue is full, the client may receive an error with an indication of ECONNREFUSED or, if the underlying protocol supports retransmission, the request may be ignored so that a later reattempt at connection succeeds

• 查看系统参数的方式：sysctl -a|grep tcp_max_syn_backlog

• 队列满的表现和报错方式：

  • 半连接队列满了：

    • 当net.ipv4.tcp_syncookies=0时，SYN packet会被丢弃

    • 当net.ipv4.tcp_syncookies=1时

      • 如果全连接队列满了,SYN会被丢弃
      • 除上述情况外，生成SYN cookie并且返回SYN/ACK。

  • Server会丢弃当前连接， client 会收到connection time out；只要是 client 没有收到 SYN+ACK，3s 之后，client 会再次发送，如果依然没有收到，9s 之后会继续发送。

  • 全连接队列满后，收到ACK packet：

    • tcp_abort_on_overflow=1的情况：直接返回RST通知客户端，相应的收到read timeout 或者 connection reset by peer。
    • tcp_abort_on_overflow=0的情况：忽略收到的ACK包，继续让连接放在SYN Queue中，等到连接的定时器超时后会继续发送SYN/ACK包给客户端，客户端会继续发送ACK给服务端。重试的次数由参数net.ipv4.tcp_synack_retries决定。此外，当全连接队列满了之后，内核会限制请求放到SYN队列中的，因此新的请求发送SYN给服务端后，有可能SYN的packet会被丢弃，要依赖客户端重试发送SYN的机制。

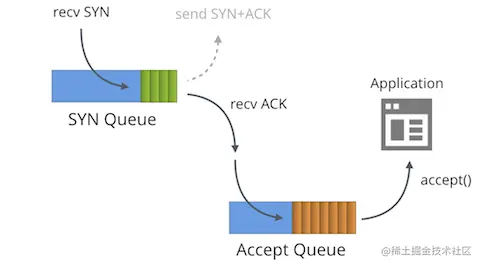

• 队列的状态图：

  注意的是，即使三次握手完成了，也是需要应用层调用accept()把请求从Accept Queue中取出，Accept Queue里面的连接才会减1

• 观察方法：

  • 全连接队列的容量和当前的长度，通过如下方法就可以判断全连接队列是不是满了

    ss -anlt |grep -E "8080|State"
    State      Recv-Q Send-Q Local Address:Port               Peer Address:Port
    LISTEN     3      2      127.0.0.1:8080                     *:*


    其中，处于LISTEN状态的Socket中，Send-Q 的值为当前Socket的Accept Queue的容量，为2；Recv-Q的值为当前Accept Queue的长度，为3。这里的Accept Queue长度比容量还大1，表明在具体实现上是有出入的。

  • 半连接队列移除的报错信息，可以通过netstat工具查看

    netstat -s|grep overflow
        449 times the listen queue of a socket overflowed


  • 补充ESTAB状态的连接的Send-Q和Recv-Q的参数含义：

    Recv-Q代表还没拷贝到用户空间的数据字节数量。Send-Q代表发送到了对端，但是还没收到对端的ACK的数据字节数量。

    Recv-Q

    Established: The count of bytes not copied by the user program connected to this socket.

    Listening: Since Kernel 2.6.18 this column contains the current syn backlog. （Accept queue）

    Send-Q

    Established: The count of bytes not acknowledged by the remote host.

    Listening: Since Kernel 2.6.18 this column contains the maximum size of the syn backlog.

2. 如何防御SYN FLOOD和SYN cookie的机制

• 减少SYN-ACK的重发次数：sysctl -w net.ipv4.tcp_synack_retries=3
• 使用SYN cookie的技术：sysctl -w net.ipv4.tcp_syncookies=1
• 增加backlog队列的长度，这个需要应用listen时候调整，也需要内核参数调整：sysctl -w net.ipv4.tcp_max_syn_backlog=2048
• 限制SYN的并发数，实际的数量需要视业务具体情况设置：iptables -A INPUT -p tcp --syn -m limit --limit 1/s -j ACCEPT --limit 1/s

SYN Cookie机制：SYN Cookie时对客户端透明的，只在服务端进行修改了。启动SYN Cookie后，服务端收到一个SYN请求，是不会把请求放到半连接上的，而是生成一个Cookie值作为SYN/ACK包的seq号（初始序列号）。当客户端收到SYN/ACK后，就会执行三次握手的最后一个阶段——返回ACK包，ACK包中的ack号就是服务器上一步返回给客户端的Cookie+1。当服务端收到最后一个ACK的时候，就会按照算法再次去计算Cookie值，Cookie值相等就认为是一个正常的连接。

因此，关键是cookie的计算过程，cookie的生成机制需要考虑：安全、性能、时效

• 计算公式是：mac = MAC(A, key)。MAC是密码学中的一个消息认证码函数，也就是满足某种安全性质的带密钥的hash函数，它能够提供mac计算中需要的安全性。在Linux实现中，MAC函数为SHA1。SHA1既能兼顾安全和性能。注意mac还不是最后的cookie
• key是一个服务器独有的密钥，是一组随机数。t是系统启动的时间，每60s加1，因此在网络环境不好的环境下，刚好跨越60s的界限的时候，有可能握手会失败。MSSIND 为**MSS**对应的索引。
• cookie生成还需要能够把握手第一个包的TCP相关参数保存下来，因此还需要额外的机制。具体怎么做，后续再深入。

3. TCP参数调优

三个重要的参数需要调整，半连接队列容量、全连接队列容量和nf conntrack模块的流数量。建议值为：

net.ipv4.tcp_max_syn_backlog = 8192

net.core.somaxconn = 4096

net.netfilter.nf_conntrack_max = 5000000

除了TCP的参数外，还需要增加文件描述符的数量上限。具体配置不在这里展开。
