前言

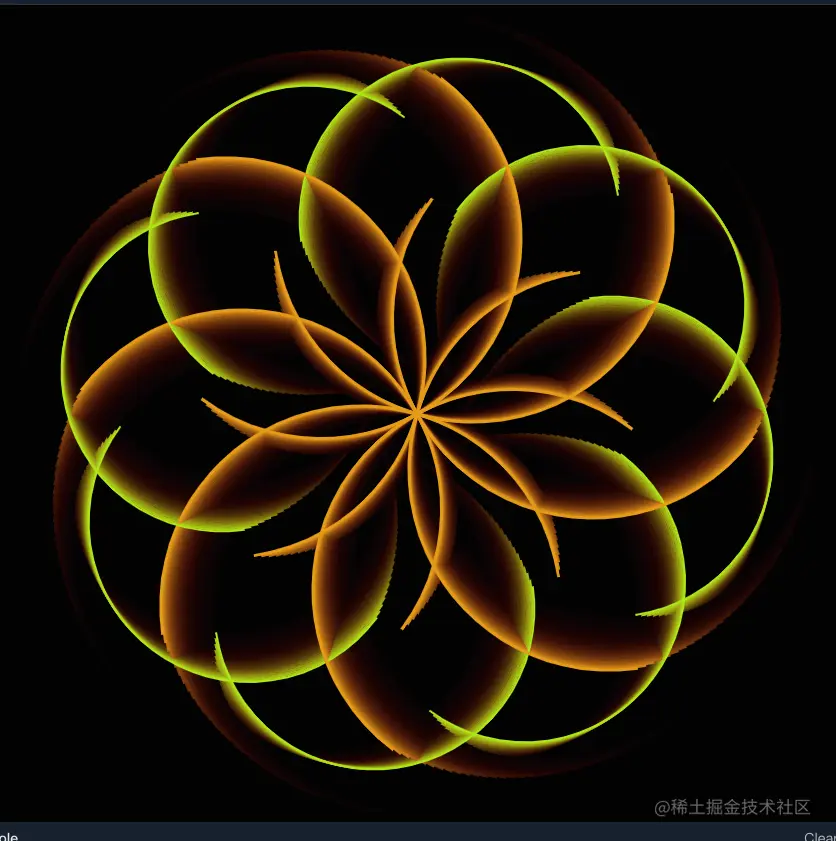

大家好，我是爱吃鱼的桶哥Z，在动画效果这方面来看，css 还是比 canvas 要略逊一筹，刚好今天又学到了一个闪瞎眼的效果，分享给大家一起学习一下。老规矩，先来看一下最终实现的效果，如图：


不得不说的是，这个效果真的很解压。虽然一眼看上去完全不知道头绪，但实际开发这个效果很简单，下面就跟着我一起来学习如何开发这么一款炫酷的旋转半圆效果吧！

一个旋转的半圆

首先我们先分析一下这个效果，在上图中可以看到总共是 24个 半圆在旋转，其中内层有8个，外层是双层的 8个 圆，因此总共有 24个 旋转的半圆。那么我们还如何实现这个效果呢？

还记得我们前面文章中做画多个图像时怎么做的吗？我们都是先画出一个图形，然后通过循环的方式就可以实现多个图形了，这里也一样，我们可以先画出一个旋转的半圆，然后再通过循环来创建多个旋转的半圆。

因为是使用的 canvas 绘制，因此还需要相关的 html 和 css 代码，这里不做过多的赘述，可以查看前面的文章，里面都有相关的代码，也可以在文末查看完整的代码。这里我们还是采用 ES6 + TS 的写法来开发这个效果，至于为什么要使用 ES6 + TS，在前面的文章中也都介绍过，有兴趣的童鞋可以去看一下。

下面我们就先来实现一个旋转的半圆。首先我们还是先定义一个 RotateSemicircle 类，并添加相关的 constructor 函数，代码如下：

class RotateSemicircle {
    canvas: HTMLCanvasElement;
    ctx: CanvasRenderingContext2D;
    size: number;
    deg: number;
    constructor() {
        this.canvas = document.getElementById('canvas') as HTMLCanvasElement;
        this.ctx = this.canvas.getContext('2d');
        this.size = 800;
        this.canvas.width = this.size;
        this.canvas.height = this.size;
        this.deg = 0;
    }
}

初始的 constructor 函数内定义的都是我们需要的数据，内容比较简单。接下来我们就需要绘制出一个旋转的半圆，主要使用到 ctx.arc() 方法，一起来看一下代码，如下：

class RotateSemicircle {
    constructor() {
        ...other code

        this.draw()
    }
    draw() {
        this.ctx.clearRect(0, 0, this.size, this.size);
        this.ctx.beginPath();
        this.ctx.arc(this.size / 2, this.size / 2, this.size / 2, this.deg / 4 * Math.PI, Math.PI + this.deg / 4 * Math.PI, false);
        this.ctx.strokeStyle = `hsl(${this.deg * 50}deg, 80%, 50%)`;
        this.ctx.lineWidth = 3;
        this.ctx.stroke();

        this.deg += 0.04;
    }

    animate() {
        requestAnimationFrame(() => this.animate());
        this.draw();
    }
}

在 RotateSemicircle 类中添加一个 draw 方法，其中主要用到 ctx.arc() 方法来绘制圆，它有 6个 参数，分别是：绘制圆心的x轴坐标、绘制圆心的y轴坐标、绘制圆的半径、绘制圆的开始角度、绘制圆的结束角度以及最后一个可选参数，如果为 true，则逆时针绘制圆弧，反之，则顺时针绘制。

有了这6个参数后，我们只需要设置到对应的数值，并不断的更新 this.deg 的值，这样就能让这个半圆旋转起来了，当然不要忘了通过 new 关键词来实例化 RotateSemicircle 类。

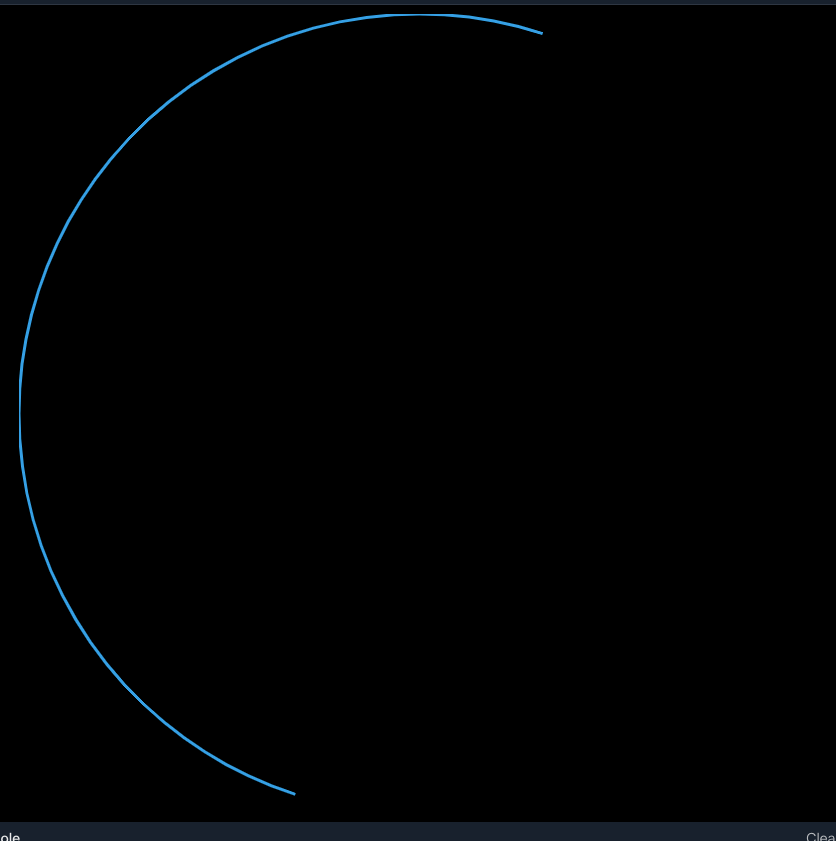

通过上述代码，我们可以得到如下的效果，一起来看图：


可以看到绘制出来的这个半圆一直在旋转，并且在旋转的过程中不断的变换颜色，因为我们在 draw 方法中添加了 this.ctx.strokeStyle = hsl(${this.deg * 50}deg, 80%, 50%) 这行代码，因此这个半圆在旋转的过程中就会不断的根据当前的 thid.deg 的值进行变换。

我们已经绘制出了一个圆，那么接下来我们就可以通过循环的方式来创建多个旋转的半圆了，一起来看看吧！

N个旋转的半圆

在上面我们通过 ctx.arc() 方法已经绘制出了一个旋转的半圆，那么要实现N个旋转的半圆，其实只需要通过循环来创建N个即可。在最开始已经说过我们这里外层是8个旋转的半圆，因此我们只需要循环8次即可，让我们一起来看代码，如下：

class RotateSemicircle {
    ...other code

    draw() {
        this.ctx.clearRect(0, 0, this.size, this.size);

        for (let i = 0; i < 8; i++) {
            const x1 = this.size / 4 * Math.cos(i / 4 * Math.PI + this.deg / 5) + this.size / 2;
            const y1 = this.size / 4 * Math.sin(i / 4 * Math.PI + this.deg / 5) + this.size / 2;
            this.ctx.beginPath();
            this.ctx.arc(x1, y1, this.size / 4, this.deg + i / 4 * Math.PI, Math.PI + this.deg + i / 4 * Math.PI, false);
            this.ctx.strokeStyle = `hsl(${this.deg * 50}deg, 80%, 50%)`;
            this.ctx.lineWidth = 3;
            this.ctx.stroke();
        }
    }

    ...other code
}

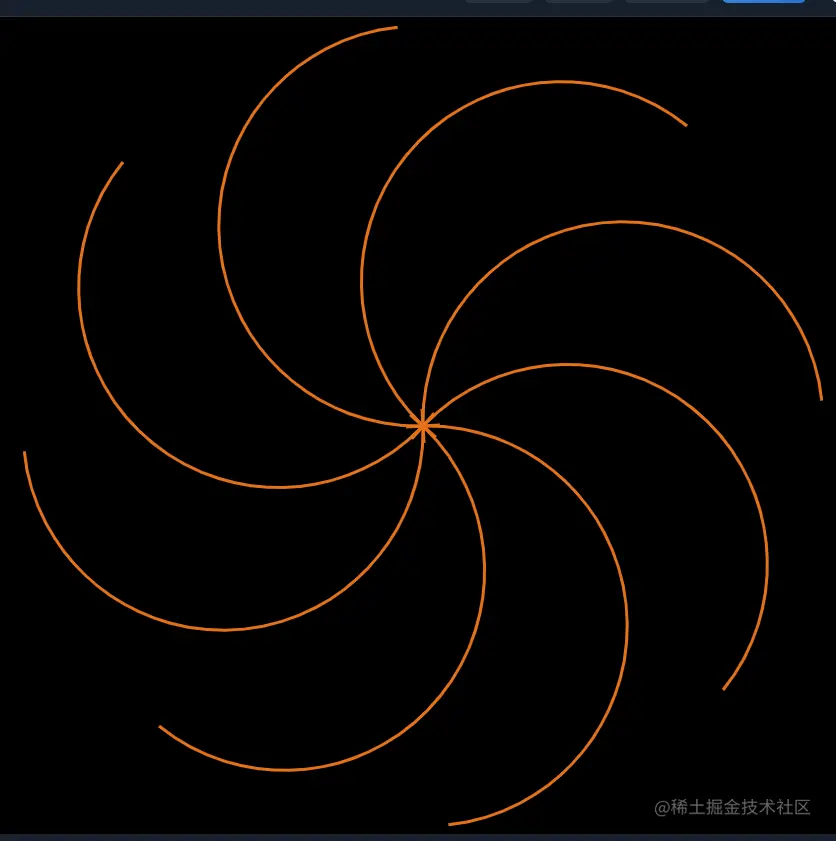

我们修改 RotateSemicircle 类中的 draw 方法，在前面我们只创建一个半圆时，只需要执行一次 ctx.arc() 即可，而这里我们要实现的效果是 8个 旋转的半圆，因此循环8次即可。计算的圆心坐标可以随意的更改数值，这里也可以参考上述的代码，最终实现的效果如下所示：


可以看到通过循环8次后，创建了8个旋转的半圆，组合起来的效果还不错。但是还不够精彩，因此我们可以继续添加更多的旋转半圆，让整个 canvas 画面看起来更加的炫酷，修改 draw 方法即可，代码如下：

class RotateSemicircle {
    ...other code

    draw() {
        this.ctx.clearRect(0, 0, this.size, this.size);

        for (let i = 0; i < 8; i++) {
            ...other code

            const x2 = this.size / 4 * Math.cos(i / 4 * Math.PI + 0.5 - this.deg / 5) + this.size / 2;
            const y2 = this.size / 4 * Math.sin(i / 4 * Math.PI + 0.5 - this.deg / 5) + this.size / 2;
            this.ctx.beginPath();
            this.ctx.arc(x2, y2, this.size / 5, this.deg + i / 4 * Math.PI, Math.PI + this.deg + i / 4 * Math.PI, false);
            this.ctx.strokeStyle = `hsl(${this.deg * 100}deg, 80%, 50%)`;
            this.ctx.lineWidth = 2;
            this.ctx.stroke();
        }
    }

    ...other code
}

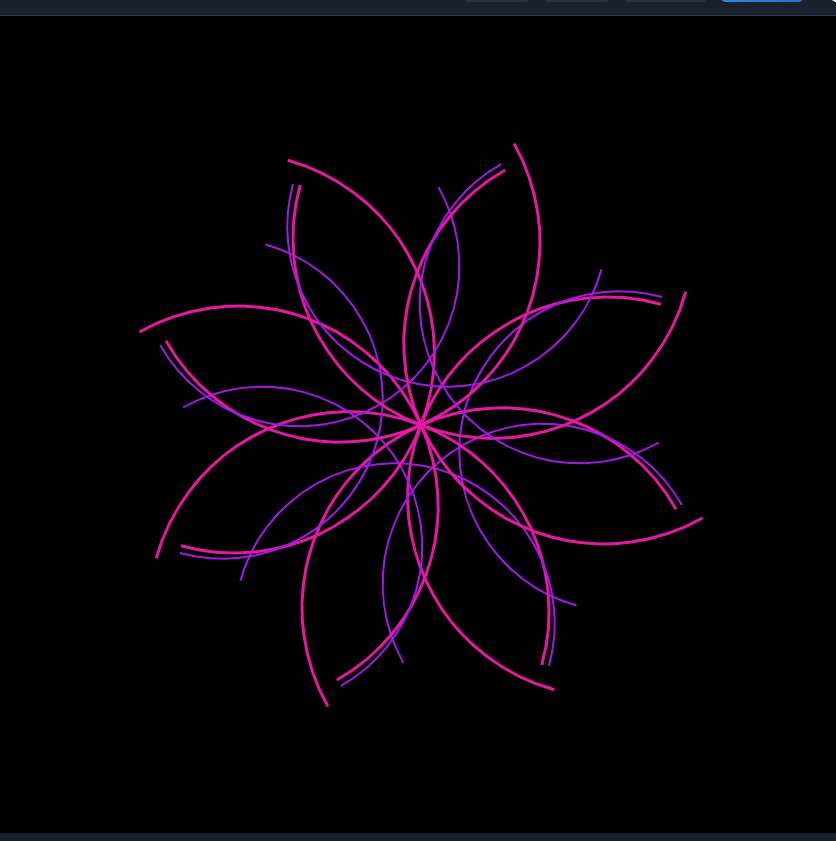

还是在这个循环中，我们通过三角函数相关的知识，计算出新的圆心坐标点，这样就可以让外层的8个半圆与另外的8个半圆相叠加，最终实现的效果如下：


怎么样，是不是比上面看起来更加的精彩呢？我们还可以给这些旋转的半圆添加上"拖尾"的效果，修改的代码也很简单，如下：

class RotateSemicircle {
    ...other code

    draw() {
        this.ctx.fillStyle = `rgba(0,0,0,0.1)`;
        this.ctx.fillRect(0, 0, this.size, this.size);
    }

    ...other code
}

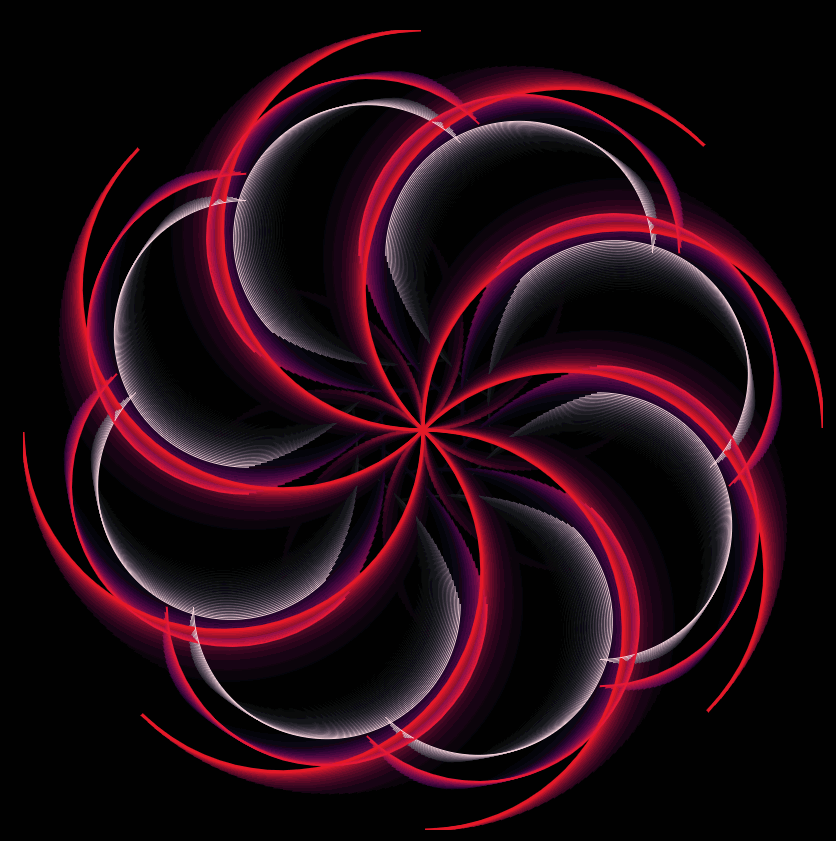

只需要将 ctx.clearRect() 方法替换为 ctx.fillRect() 即可，这样就能实现一个渐变的效果了，如下图所示：


你以为到这里就结束了吗？我觉得这个效果还不是特别的完美，因此我又加了最后一层，各位童鞋也可以根据自己的喜好来随意更改代码，我最后添加的代码如下：

class RotateSemicircle {
    ...other code

    draw() {
        this.ctx.clearRect(0, 0, this.size, this.size);

        for (let i = 0; i < 8; i++) {
            ...other code

            const x3 = this.size / 4 * Math.cos(i / 4 * Math.PI + 0.5 - this.deg / 5) + this.size / 2;
            const y3 = this.size / 4 * Math.sin(i / 4 * Math.PI + 0.5 - this.deg / 5) + this.size / 2;
            this.ctx.beginPath();
            this.ctx.arc(x3, y3, this.size / 6, this.deg + i / 4 * Math.PI, Math.PI + this.deg + i / 4 * Math.PI, false);
            this.ctx.strokeStyle = `hsl(${this.deg * 150}deg, 70%, 90%)`;
            this.ctx.lineWidth = 1;
            this.ctx.stroke();
        }
    }

    ...other code
}

可以看到最后添加的一层只是在第一层的基础上修改了一些数据，童鞋们也可以参考我这个方法，自己在这个效果上进行修改，最终实现的完整效果与代码可以在这里进行查看：

总结

总的来说，有时候只需要通过很简单的 API 即可完成非常炫酷的效果，主要还是计算的方法需要多多的了解和学习，这样才能创作出更多天马行空的效果，关于这个旋转的半圆，你学会了吗？

最后，如果这篇文章有帮助到你，❤️关注+点赞❤️鼓励一下作者，谢谢大家
