OpenShift包含以下核心概念：

项目（Project）和用户（User）
容器（Container）和镜像（Image）
Pod和服务
构建（Build）和镜像流
部署（Deployment）
路由
模板（Template）

项目和用户

用户是与OpenShift容器云平台进行交互的实体，比如开发人员、集群或项目管理员等。OpenShift容器云平台中主要有以下3类用户：

常规用户（Regular User）：常规用户可通过API创建，以User对象表示。
系统用户（System User）：大部分系统用户在集群被部署完成后自动创建，主要用于基础架构和API服务之间的安全通信。比如一个集群管理员（system:admin）、每个节点的一个系统用户等。
服务账户（Service Account）：这是Project内的特殊系统用户。某些服务账户在Project创建完成后自动创建，项目管理员可以创建服务账户。

通过命令oc get user命令来获取用户列表：

[root@master1 ~]# oc get user
NAME       UID                              FULL NAME   IDENTITIES
admin      3fe420b5-df2c-11e9-80a7-fa163e71648a allow_all:admin
cadmin     1028b3ab-e449-11e9-9b23-fa163e71648a allow_all:cadmin
regadmin   9825b876-df41-11e9-80a7-fa163e71648a allow_all:regadmin

Kubernetes的Namespace（命名空间）为集群中的资源划分了范围。OpenShift的Project（项目）基于Kubernetes的Namespace概念新增了一些功能，用于对相关对象进行分组和隔离。每个OpenShift项目对象对应一个Kubernetes命名空间对象。集群管理员可授予用户对某些项目的访问权限、允许用户创建项目，以及授予用户在项目中的权限。

通过oc new-project <project_name>命令来创建一个新项目：

[root@master1 ~]# oc new-project devproject --display-name=\'DEV \
Project\' --description=\'Project for development team\'
Now using project "devproject" on server \
"https://openshift-internal.example.com:8443".

通过oc get project命令获取当前环境中的所有项目：

[root@master1 ~]# oc get project
NAME                 DISPLAY NAME   STATUS
devproject            DEV Project    Active
……
openshift-web-console                Activet
estproject           Test Project    Active

容器和镜像

容器是一个应用层抽象，用于将代码和依赖资源打包在一起。Linux容器技术是一种轻量级进程隔离技术，使得运行在同一台宿主机上的众多容器中的应用拥有独立的进程、文件、网络等空间。因此，多个容器可以在同一台机器上运行，共享操作系统内核，但各自作为独立的进程在用户空间中运行。实际上，多年以前Linux 内核中就应用了容器相关技术。

Docker为方便地管理容器提供了管理接口。Docker是一种容器运行时，还是一个工具，负责在所在主机上创建、管理和删除容器。除Docker外，OpenShift还支持另一种容器运行时——CRI-O。OpenShift调用Docker去创建和管理容器，提供了在多个宿主机上编排Docker容器的能力。

当使用Docker创建容器时，它会为每个容器创建命名空间（Namespace）和控制群组（Control Groups）。命名空间包括Mount（用于隔离挂载点）、PID（用于隔离进程ID）、Network（用于隔离网络设备）、IPC（用于隔离进程间通信）、UTS（用于隔离主机名和域名）和UID（用于隔离用户和用户组ID）等。Docker还支持在同一个命名空间中运行多个容器。下图中左图表示一个用Docker创建的Nginx容器，右图表示共享命名空间的Nginx容器和Confd容器，其中Confd容器负责维护Nginx的配置文件。

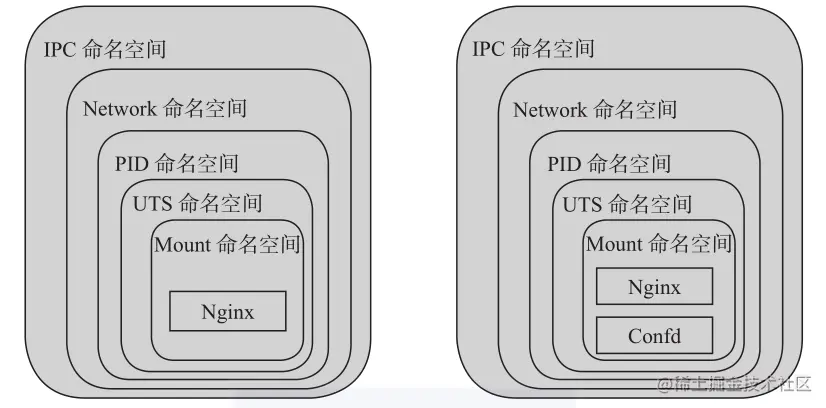

Docker容器示例

容器镜像是轻量的、可执行的独立软件包，包含软件运行所需的所有内容，如代码、运行时环境、系统工具、系统库和设置等。OpenShift 容器云平台中运行的容器是基于Docker格式的容器镜像。

容器镜像仓库（Container Image Registry）是一种集中的存储和分发容器镜像的服务。一个 Registry中可包含多个仓库（Repository），每个仓库可以包含多个标签（Tag），每个标签对应一个镜像。通常情况下，一个仓库会包含同一个软件不同版本的镜像，而标签就常用于对应该软件的各个版本。我们可以通过<仓库名>:<标签>的格式来指定具体是软件哪个版本的镜像。

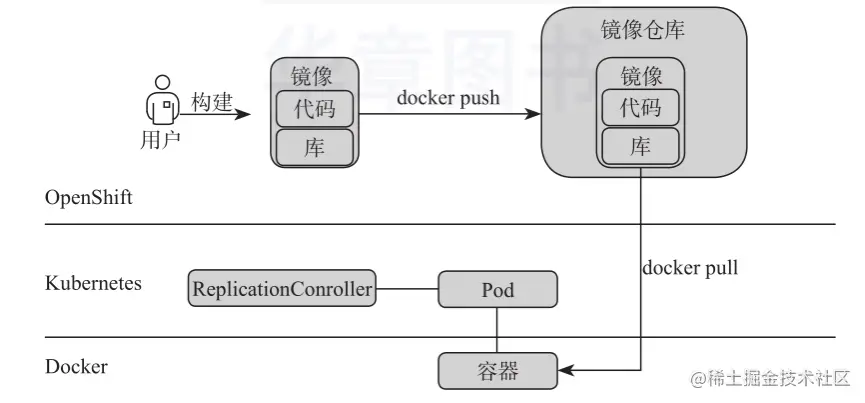

OpenShift中的镜像相关概念

Pod和Service

OpenShift引入了Kubernetes中的Pod概念。Pod是OpenShift应用的最小可执行和可调度单元，即应用的一个实例。Pod定义中包含应用的一个或多个容器、存储资源、唯一的网络IP，以及其他定义容器如何运行的选项。OpenShift容器云平台使用Docker来运行Pod中的容器。每个Pod都被分配了独立的IP地址，Pod中的所有容器共享本地存储和网络，容器使用localhost互相通信。Pod可拥有共享的存储卷，Pod中的所有容器都能访问这些卷。

Pod是有生命周期的，从被定义开始，到被分配到某个节点上运行，再到被释放。Pod是不可以修改的，也就是说一个运行中的Pod的定义无法修改。Pod又是临时性的，用完即丢弃，当Pod中的进程结束、所在节点故障，或者资源短缺时，Pod即会被终止。

静态Pod（Static Pod）是一类特殊的Pod。这种Pod由Kubelet创建和管理，仅运行在kubelet所在的Node上，不能通过API Server进行管理，无法与ReplicationController（副本控制器）等关联。OpenShift容器云平台的控制平面组件（包括etcd、API Server 和 Controller）会以静态Pod的形式运行在Master节点上，由其上的kubelet创建和管理。另一类特殊的Pod为守护Pod（Daemon Pod），一个节点上只有一个守护Pod的副本。OpenShift容器云平台的openshift-sdn和 openvswitch 组件以守护Pod的形式运行在所有节点上。

正是由于Pod具有临时性、不可修改、无法自愈等特性，用户很少直接创建独立的Pod，而会通过ReplicationController这样的控制器来对它进行控制。如果需要，可通过oc create –f 命令来创建Pod实例。下面是一个Pod定义文件示例。

apiVersion: v1
kind: Pod
metadata:
   name: myapp-pod
   labels:
    app: myapp
spec:
  containers:
    - name: myapp-container
      image: busybox
      command: [\'sh\', \'-c\', \'echo Hello Kubernetes! && sleep 3600\']

通过oc get pod命令，可查看当前项目中的Pod。列表中的第三个Pod就是使用上面的Pod定义文件创建的。

[root@master1 ~]# oc get pod
 NAME                   READY     STATUS    RESTARTS   AGE
 hello-openshift-3-5lr24   1/1       Running   0         3h
 hello-openshift-3-cjfbm   1/1       Running   0         3h
 myapp-pod                 1/1       Running   0         2m
 mywebapp-2-5wj2t          1/1       Running   0         1h
 mywebapp-2-sr84n          1/1       Running   0         56m

一个OpenShift Pod可能会包括以下几种容器：

1、Infra容器

每个Pod都会运行一个Infra容器（基础容器），它负责创建和初始化Pod的各个命名空间，随后创建的Pod中的所有容器会被加入这些命名空间中。这种容器的名字以“k8s_POD_<pod名称>_<project名称>”开头，下面是在项目testproject中的名为myapp-pod-with-init-containers的Pod中的Infra容器：

4b6588d15798       docker.io/openshift/origin-pod:v3.11.0"
/usr/bin/pod"          About an hour ago   Up About an hour    k8s_POD_myapp-pod-with-init-containers_testproject_25435bc3-003f-11ea-9877-fa163e71648a_0

该容器使用的镜像通过宿主机上的kubelet程序的启动参数--pod-infra-container-image来指定。在笔者的测试环境中，其配置如下：

--pod-infra-container-image=docker.io/openshift/origin-pod:v3.11.0

2、Init容器

Init容器（初始容器）是一种特殊的容器，一个Pod可以没有，也可以有一个或多个Init容器。Init容器在Pod的主容器（应用容器）运行前运行。如果有一个Init容器运行失败，那么Pod中的主容器就不会启动。因此，可利用Init容器来检查是否满足主容器启动所需的前提条件。比如一个应用Pod中的主容器要求MySQL服务就绪后才能运行，那么可以在Init容器中检查MySQL服务是否就绪。在下面的Pod声明示例中，定义了两个Init容器，第一个Init容器会检查MyService服务是否就绪，第二个Init容器会检查MyDB服务是否就绪。只有在这两个服务都就绪了之后，Pod的主容器myapp-container才会运行。

apiVersion: v1
kind: Pod
metadata:
   name: myapp-pod
   labels:    app: myapp
spec:
  containers:
   - name: myapp-container
     image: busybox:1.28
     command: [\'sh\', \'-c\', \'echo The app is running! && sleep 3600\']
   initContainers:
    - name: init-myservice
      image: busybox:1.28
      command: [\'sh\', \'-c\', \'until nslookup myservice; do echo waiting for myservice; sleep 2; done;\']
    - name: init-mydb
      image: busybox:1.28
      command: [\'sh\', \'-c\', \'until nslookup mydb; do echo waiting for mydb; sleep 2; done;\']

Pod被创建后，如果MyService服务尚未就绪，Pod的状态为Init:0/2，表示它的两个Init容器都未成功运行：

[root@master1 ~]# oc get pod
 myapp-pod      0/1     Init:0/2         0      6m

在MyService服务就绪后，Pod的状态会变为Init:1/2，表示它的两个Init容器中有一个已成功运行，此时这个Init容器的状态为“Terminated”，还有一个Init容器未成功运行：

myapp-pod      0/1     Init:1/2         0      7m

在MyDB服务就绪后，第二个Init容器运行成功后，此时Pod状态变为PodInitializing，表明它开始进入初始化状态：

myapp-pod      0/1     PodInitializing  0      8m

随后，Pod中的所有主容器都运行成功，其状态变为Running：

myapp-pod      1/1     Running          0      8m

3、主容器

主容器即应用容器，通常一个Pod中运行一个应用程序的主容器。在某些场景下，一个Pod中会运行多个具有强耦合关系的主容器。比如，在一个Pod中以sidecar（边车）形式运行一个日志采集容器，用于采集该Pod主容器中的应用写到日志文件中的日志，并将它们输出到标准输出。

因此，Pod 是一个或多个容器组成的集合，这些容器共享同一个运行环境。OpenShift默认利用Docker作为容器运行时来创建和管理容器，Pod内的所有容器共享命名空间。Docker首先为Pod创建Infra容器，为该容器创建命名空间和控制组，然后依次创建和运行Init容器，等到所有Init容器都运行后，再创建和运行主容器。这些容器都共享Infra容器的命名空间。图2-11是Pod中的容器示意图。实际上，一个Pod中的所有容器中的进程都仿佛运行在同一台“机器”上。Pod中的所有容器共享网络空间，因此可以通过localhost互相直接通信；它们还使用同样的主机名（hostname），以及共享Pod的存储卷。

Pod具有其生命周期，其声明中的“phase”字段表示其当前所处的运行阶段。Pod的主要运行阶段包括：

Pending：OpenShift API Server已经创建好了Pod对象，但还未被调度到某个节点上，或者还在下载Pod所需镜像。
Running：Pod被调度到了OpenShift集群的某个节点上，Pod中所有的主容器都已经被创建出来，而且至少有一个在运行中。
Failed：Pod中所有容器都已被终止，而且至少有一个容器终止失败。
Succeeded：Pod中所有容器都已被终止，而且都终止成功了。

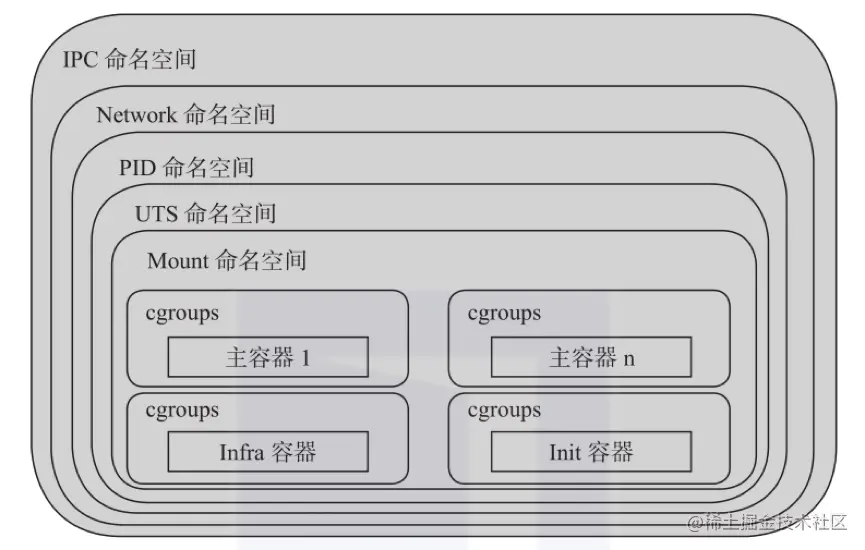

OpenShift Pod中的容器

Pod的状态（status）和Pod的阶段（phase）不是一一对应的。在Pending阶段，Pod的状态通常为“ContainerCreating”。在Running阶段，Pod的状态可能为“Running”，表示它在正常运行；也可能为“Error”，比如某个容器失败了。在Succeeded阶段，Pod的状态通常为“Completed”。通过oc get pod命令可查询当前项目中所有Pod的状态。下图显示了一个具有两个Init容器和两个主容器的Pod启动过程中，各个容器的启动顺序和对应Pod的状态，以及Pod终止时和终止后的状态。

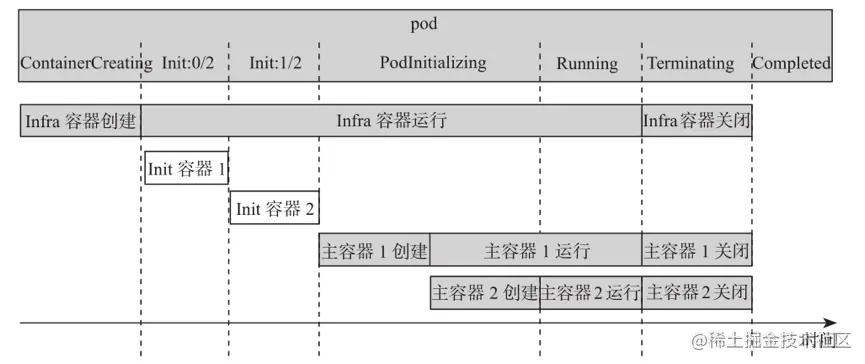

OpenShift Pod的主要生命周期阶段

由于Pod是临时性的，因此它的IP:Port也是动态变化的。这将导致以下问题：如果一组后端Pod作为服务提供方，供一组前端Pod调用，那么服务调用方怎么使用不断变化的后端Pod的IP呢？为了解决此问题，OpenShift引入了Kubernetes中的Service概念。一个Service可被看作OpenShift容器云平台的一个内部负载均衡器。它定位一组Pod，并将网络流量导入其中。可以通过oc get svc命令来获取当前项目中的服务实例。

[root@master1 ~]# oc get svc
 NAME             TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)
 hello-openshift  ClusterIP  172.30.10.229   <none>        8080/TCP,8888/TCP
 mywebapp         ClusterIP  172.30.151.210  <none>        8080/TCP

通过oc describe svc命令来查看某服务的具体信息。

[root@master1 ~]# oc describe svc/myweb
 appName:           mywebapp
 Namespace:      testproject
 Labels:         app=mywebapp
 Annotations:    openshift.io/generated-by=OpenShiftWebConsole
 Selector:       deploymentconfig=mywebapp
 Type:           ClusterIP
 IP:             172.30.151.210
 Port:           8080-tcp  8080/TCP
 TargetPort:     8080/TCP
 Endpoints:      10.129.0.108:8080,10.130.0.142:8080

该服务对象的名称为“mywebapp”，其后端通过Selector（筛选器）筛选出来，本例中服务的后端是包含“deploymentconfig=mywebapp”的所有Pod，其IP和端口号分别为10.129.0.108:8080和10.130.0.142:8080。该服务被分配了IP地址172.30.151.210，端口号为8080。有了此服务后，服务使用方就可以使用服务的IP:Port来访问后端服务了。

那服务是如何将网络流量导入后端Pod的呢？OpenShift支持两种服务路由实现。默认是基于iptables的，使用iptables规则将发送到服务IP的请求转发到服务的后端Pod。另一种较早期的实现是基于用户空间进程，它将收到的请求转发给一个可用后端Pod。相比之下，基于iptables的实现效率更高，但要求每个Pod都能接收请求；用户空间进程实现方式的速度较慢一些，但会尝试后端Pod直到找到一个可用Pod为止。因此，如果有完善的Pod可用性检查机制（Readiness Check），那基于iptables的方案是最佳选择；否则，基于用户空间代理进程的方案会比较安全。可在Ansible清单文件中设置openshift_node_proxy_mode来选择以哪种方式实现，默认值为iptables，可设置为userspace以使用用户空间代理进程方式。

服务的后端服务器被称为端点，以Endpoints对象表示，其名称和服务相同。当服务的后端是Pod时，通常在Service的定义中指定标签选择器来指定将哪些Pod作为Service的后端，然后OpenShift会自动创建一个Endpoints指向这些Pod。通过如下命令查询当前项目中的Endpoints对象。

[root@master1 ~]# oc get ep
NAME                                            ENDPOINTS
hello-openshift 10.129.0.132:8888,10.130.0.140:8888 + 1 more...
mywebapp        10.129.0.133:8080,10.130.0.156:8080
mywebappv2      10.130.0.157:8080

构建和镜像流

构建表示根据输入参数构建出目标对象的过程。在OpenShift容器云平台上，该过程用于将源代码转化为可运行的容器镜像。OpenShift支持4种构建方式：Docker构建、S2I构建、Pipeline构建和自定义构建。

Docker构建会调用docker build命令，基于所提供的Dockerfile文件和所提供的内容来构建Docker镜像。

S2I构建是OpenShift的原创，它根据指定的构建镜像（Builder Image）和源代码（Source Code），构建生成可部署Docker镜像，并推送到OpenShift内部集成镜像库中。

Pipeline构建方式允许开发者定义Jenkins Pipeline。在项目首次使用该构建方式时，OpenShift 容器云平台会启动一个Jenkins服务，然后再将该Pipeline 交由它来执行，并负责启动、监控和管理该构建。BuildConfig对象中可以直接包含Jenkins Pipeline的内容，或者包含其Git仓库地址。

构建的配置由一个BuildConfig对象表示，其定义了构建策略和各种参数，以及触发一次新构建的触发器（Trigger）。通过oc get bc命令可获取当前项目中的构建配置列表。

[root@master1 ~]# oc get bc
 NAME      TYPE     FROM         LATEST
 mywebapp  Source   Git@master   3

通过oc start-build命令可手动启动一次构建。通过命令oc get build 可查看所有构建。

[root@master1 ~]# oc get build
NAME        TYPE      FROM          STATUS     STARTED          DURATION
mywebapp-2   Source    Git@d5837f1   Complete   34 minutes ago   7m50s
mywebapp-3   Source    Git@d5837f1   Complete   24 minutes ago   3m13s

使用Docker或Source策略的构建配置的一次成功构建会创建一个容器镜像。镜像会被推送到BuildConfig定义的output部分所指定的容器镜像仓库中。如果目标仓库的类型为 ImageStreamTag，那么镜像会被推送到OpenShift容器云平台的内置镜像仓库中；如果类型为DockerImage，那么镜像会被推送到指定的镜像仓库或Docker Hub中。

spec:
    nodeSelector: null
    output:
      to:
        kind: ImageStreamTag
        name: mywebapp:latest

一个ImageStream及其所关联的标签为OpenShfit容器云平台内所使用到的容器镜像提供了一种抽象方法。镜像流由ImageSteam对象表示，镜像流标签由ImageSteamTag对象表示。镜像流并不包含实际镜像数据，而是使用标签指向任意数量的Docker格式的镜像。通过oc get is命令可以获取当前项目中ImageStream对象列表。

[root@master1 ~]# oc get is
NAME  DOCKER REPO                                             TAGS
myApp docker-registry.default.svc:5000/testproject/myApp99    latest

一个镜像流标签对象（ImageStreamTag）指向一个镜像，可以是本地镜像或者远程镜像。如下的名为“python”的镜像流包含两个标签，标签34指向Python v3.4镜像，标签35指向 Python v3.5镜像。

Name:                  python
Namespace:             imagestream
……
Tags:                  2
34
  tagged from centos/python-34-centos7
  * centos/python-34-centos7@sha256:28178e2352d31f2407d8791a54d0
       14 seconds ago
35
  tagged from centos/python-35-centos7
 * centos/python-35-centos7@sha256:2efb79ca3ac9c9145a63675fb0c09220ab3b8d4005d3\5e0644417ee552548b10
    7 seconds ago

通过oc get istag命令可查询当前项目中的镜像流标签。

[root@master1 ~]# oc get istag
NAME                     DOCKER REF
hello-openshift:latest   openshift/hello-openshift@sha256:aaeae2e
mywebapp:latest 172.30.84.87:5000/testproject/mywebapp@sha256:d6cb2d64617100b7\6db176c88

使用ImageStream的目的是方便将一组相关联的镜像进行整合管理和使用，比如，可在新镜像被创建后自动执行指定构建或部署操作。构建和部署可以监视ImageStream，在新镜像被添加后会收到通知，并分别通过执行构建或部署来作出反应。例如，某DeploymentConfig使用一个ImageStream，当该镜像版本被更新时，应用会自动进行重新部署。

默认情况下，部署完成后，OpenShift容器平台会在OpenShift项目中创建一些镜像流供用户直接使用。通过oc get is -n openshift命令可查看这些镜像流。每次向OpenShift内置镜像仓库中推送镜像时，会自动创建一个指向该镜像的ImageSteam对象。如下手动创建一个名为“python”，标签为“3.5”的ImageStream：

oc import-image python:3.5 --from=centos/python-35-centos7 --confirm

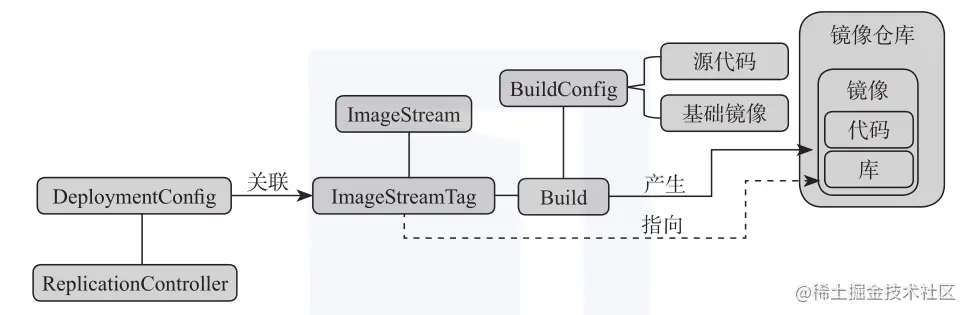

OpenShift 构建与部署相关概念之间的关系

BuildConfig是构建的静态定义，每次运行后会启动一次Build。
Build完成后产生的镜像会被推送到镜像仓库中，并产生ImageStream和ImageStream-Tag。
DeploymentConfig是部署的静态定义，它关联某个ImageStreamTag。每当Image-StreamTag所指向的镜像发生变化，都会自动触发一次部署动作，生成一个ReplicationController对象。

部署

为了更好地管理应用开发和部署生命周期，OpenShift在Kubernetes的Replication-Controller概念的基础上增加了DeploymentConfig的概念。DeploymentConfig对象定义了部署的元数据，包括ReplicationController的定义、自动进行新部署的触发器、在部署之间进行状态转换的方法（Rolling Strategy），以及生命周期钩子（Life Cycle Hook）。

通过oc get dc命令可查看当前Project中的DeploymentConfig对象列表。

[root@master1 ~]# oc get dc
 NAME      REVISION   DESIRED   CURRENT   TRIGGERED BYhello-openshift   1     2     2  config,image(hello-openshift:latest)

通过oc describe dc命令可查看指定DeploymentConfig对象的相关信息。

[root@master1 ~]# oc describe dc hello-openshift

通过oc rollout latest dc/命令可手动触发该应用的一次部署过程。部署成功后，会创建一个新的ReplicationController对象。

[root@master1 ~]# oc rollout latest dc/hello-openshift
 deploymentconfig.apps.openshift.io/hello-openshift rolled out

每次部署时都会创建一个ReplicationController对象，并由它创建所需Pod。Replication-Controller确保在任何时间上运行Pod的 “replicas”数为定义中的数量。如果Pod 超过指定的数量，ReplicationController会终止多余的Pod；如果Pod少于指定数量，它将启动更多Pod。与手动创建的Pod不同，如果有Pod失败、被删除或被终止，ReplicationController会自动维护并替代这些Pod。通过oc get rc命令可查看当前项目中的ReplicationController对象列表。

[root@master1 ~]# oc get rc
 NAME             DESIRED   CURRENT   READY     AGEhello-openshift-1   0         0         0         7d

通过oc describe rc命令可查看指定ReplicationController对象的详细信息。

[root@master1 ~]# oc describe rc/hello-openshift-3

还可以在DeploymentConfig配置中定义部署触发器，在指定条件发生时即进行一次新的部署。下面是某DeploymentConfig定义的Trigger部分，设置了ImageChange触发器，使得mywebapp 镜像流的latest标签被监控，一旦该标签值发生改变（意味着有新的镜像被推送进来），即会触发一次新的部署过程。

triggers:
    - type: "ImageChange"
      imageChangeParams:
        automatic: true
        from:
          kind: "ImageStreamTag"
          name: "mywebapp:latest"
          namespace: "myproject

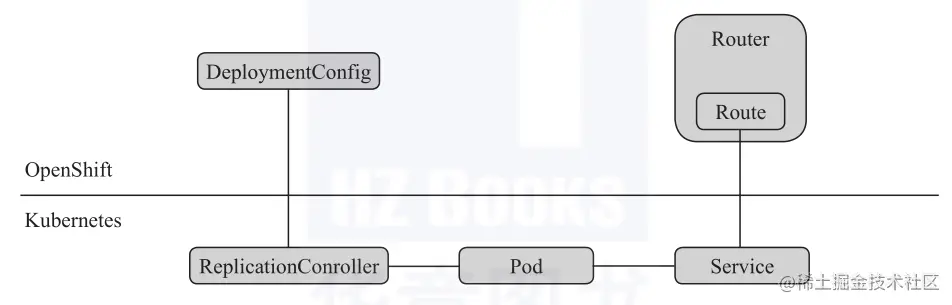

OpenShift 部署、Pod及服务之间的关系

其中：

DeploymenetConfig是部署的静态定义，每次部署操作都会产生一个Replication-Controller对象。
ReplicationController对象负责维护在DeploymenetConfig中定义的Pod副本数。Pod是OpenShift 中最小的可调度单元，在其中运行应用容器。
Service是集群内部负载均衡器，本身带有IP地址和端口，以Pod作为其后端，将对自身的请求转发至这些后端Pod。
Router中包含多个Route，每个Route对应一个Service，将其以域名形式暴露到集群外。

路由器

为了从集群外部能访问到部署在OpenShift容器云平台上的应用，OpenShift提供了路由器（Router）组件。Router是一个重要组件，是从集群外部访问集群内的容器应用的入口。集群外部请求都会到达Router，再由它分发到具体应用容器中。路由器组件由集群管理员负责部署和配置。路由器以插件形式实现，OpenShift支持多种路由器插件，默认路由器采用HAProxy 实现。

路由器组件就绪之后，用户可创建路由规则（Route）。每个路由规则对象将某服务以域名形式暴露到集群外部，使得从集群外部能通过域名访问到该服务。每个Route对象包含名字、公共域名、服务选择器（Service Selector）和可选的安全配置等配置。路由规则被创建后会被路由器加载，路由器通过路由规则的服务选择器定位到该服务的所有后端，并将其所有后端更新到自身的配置之中。同时，路由器还能动态地跟踪该服务后端的变化，并直接更新自己的配置。当用户访问域名时，域名首先会被域名系统（Domain Name System，DNS）解析并指向Router所在节点的IP地址。Router服务获取该请求后，根据路由规则，将请求转发给该服务的后端所关联的Pod容器实例。通过oc get route命令可获取当前项目中的所有路由规则。

[root@master1 ~]# oc get route
NAME  HOST/PORT  PATH      SERVICES   PORT  TERMINATION     WILDCARD
hello-openshift     helloopenshift.svc.example.com   \
hello-openshift     8080-tcp                   None
mywebapp  mywebapp-testproject.router.default.svc.cluster.local  \
mywebapp                 8080-tcp                   None

OpenShfit容器云平台中，路由器和服务都提供负载均衡功能，但使用场景和作用不同。Router组件负责将集群外的访问请求转发给目标应用容器，而Service对象则将集群内的访问请求转发给目标应用容器。

模板（Template）

一个Template对象定义一组对象，这些对象可被参数化，经OpenShift容器化平台处理后会生成一组对象。这些对象可以是该用户在项目中有权创建的所有类型的对象，比如 Service（服务）、BuildConfiguraiton（构建配置）、DeploymentConfig（部署配置）等。

用户可以通过JSON或YAML文件来定义一个Template，再通过oc create –f 命令在OpenShift容器平台中创建该Template对象。通过oc get template命令可查看当前Project中的Template 对象列表。

[root@master1 ~]# oc get template
 NAME     DESCRIPTION         PARAMETERS        OBJECTSjenkins-ephemeral   Jenkins service, without persistent storage....   6 (1 generated)   6

通过oc process –f 命令或oc process <template_name>命令，可以生成模板中定义的对象。

注意：默认情况下，OpenShfit容器平台会在OpenShift项目中创建一些Template供用户使用。通过oc get templates -n openshift命令可查看这些模板。

OpenShift部署架构

OpenShift可以在多种环境中部署，包括物理机、私有云、虚拟化环境和公有云环境。图是基于RedHat Linux虚拟机部署OpenShift容器云生产环境的示例架构图。

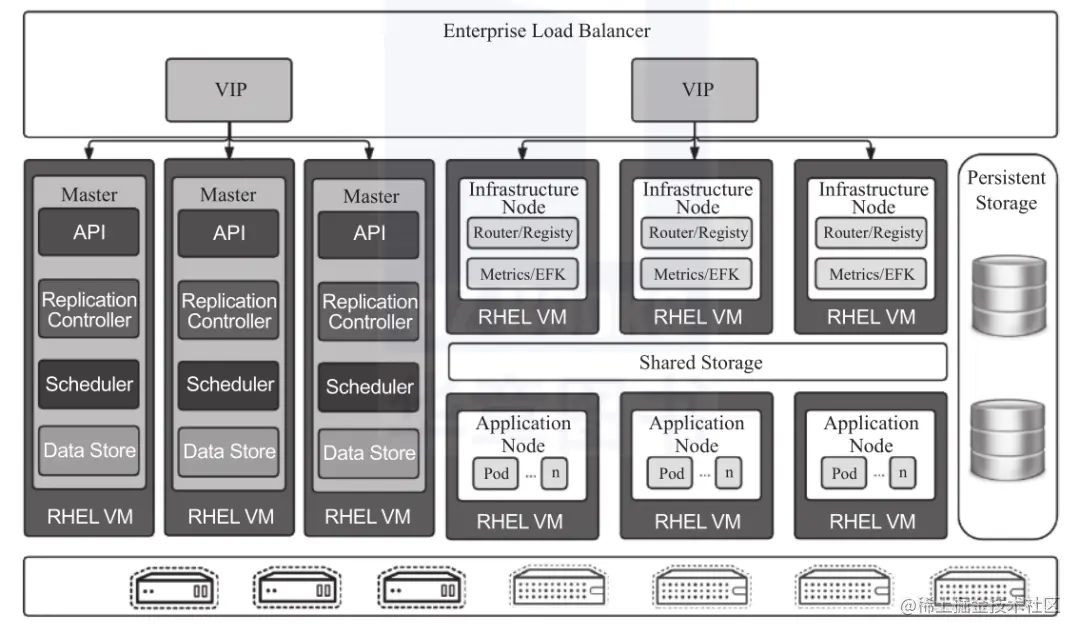

OpenShift在VMware环境中的示例部署架构（来源：RedHat公司）

该部署架构说明如下：

采用3台虚拟机作为Master节点，每个节点上均运行API、控制器、调度器、etcd等集群管理服务。
采用3台虚拟机作为Infra节点，每个节点上均运行路由器、内置镜像仓库、监控（Prometheus）和日志（EFK）等集群基础架构组件。
采用多台虚拟机作为Node节点，每个节点上均运行应用Pod。
采用外置存储作为持久存储，比如GlusterFS、NFS、Ceph或者SAN存储。
采用企业级负载均衡器为Master节点上的服务和Infra节点上的服务提供负载均衡。
