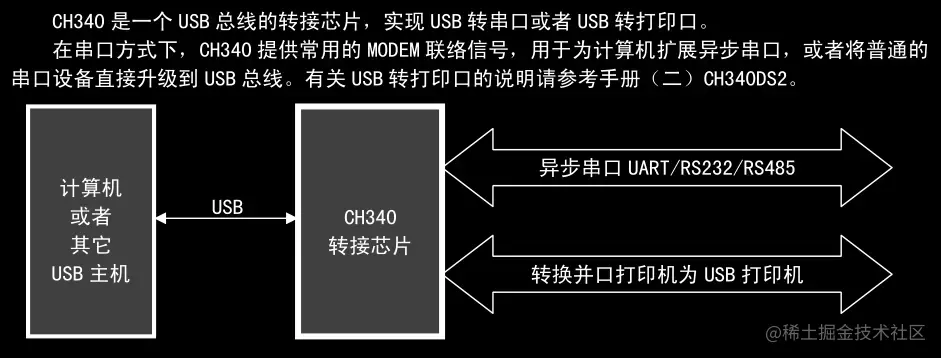

CH340转串口芯片的使用

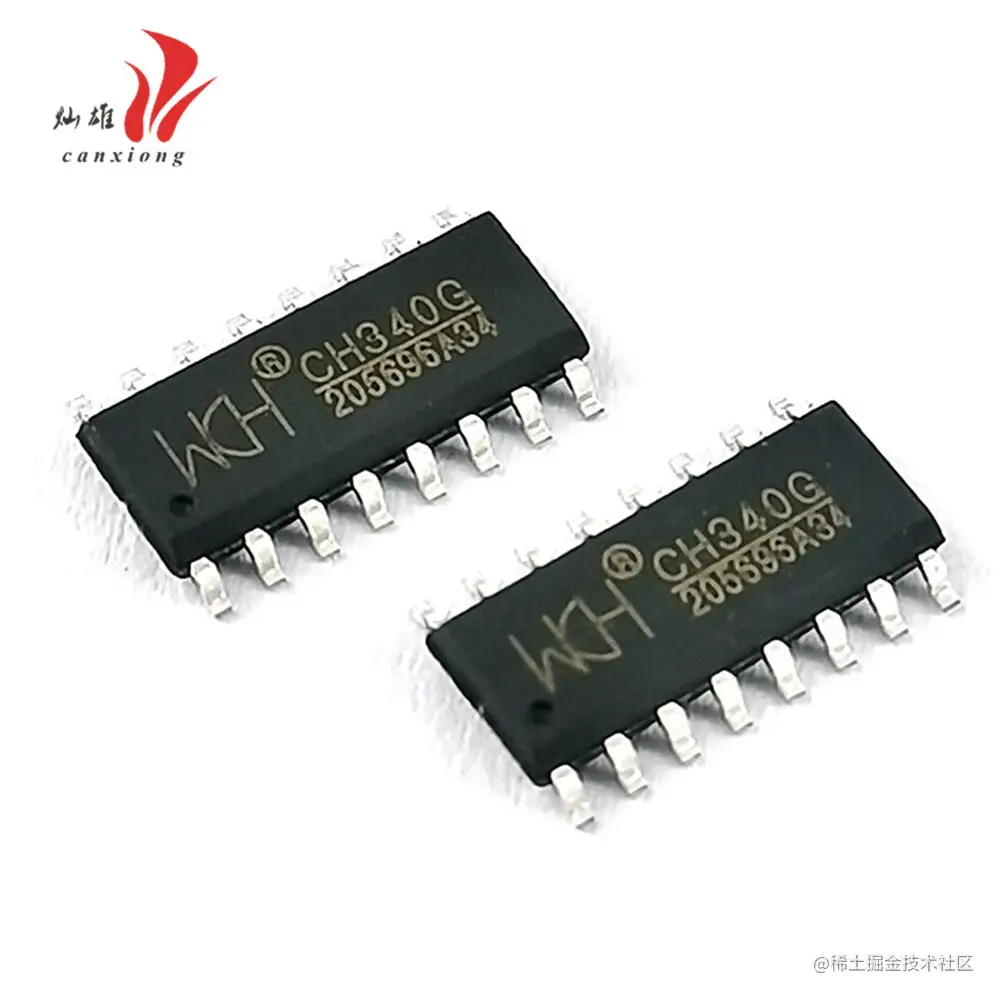

CH340G-SOP16是比较常用的型号，出现在很多的单片机板上

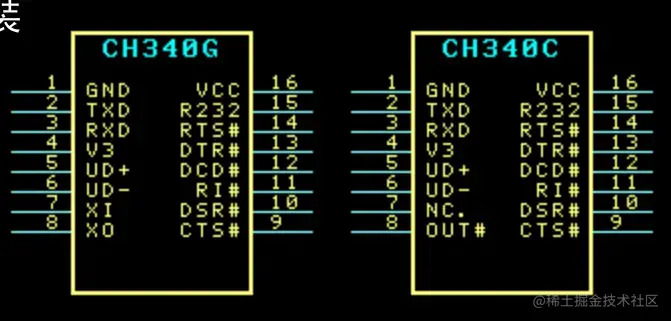

CH340C-SOP16是CH340G的升级版，内置晶振，所以不需要外接晶振电路了，同时CH340C可以焊接在CH340G的位置，进行替代。但是CH340C的成本会高一点，毕竟多了晶振电路。

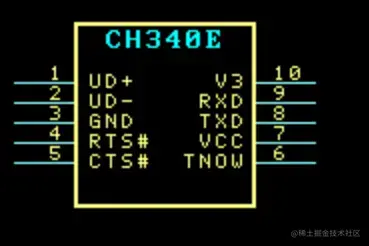

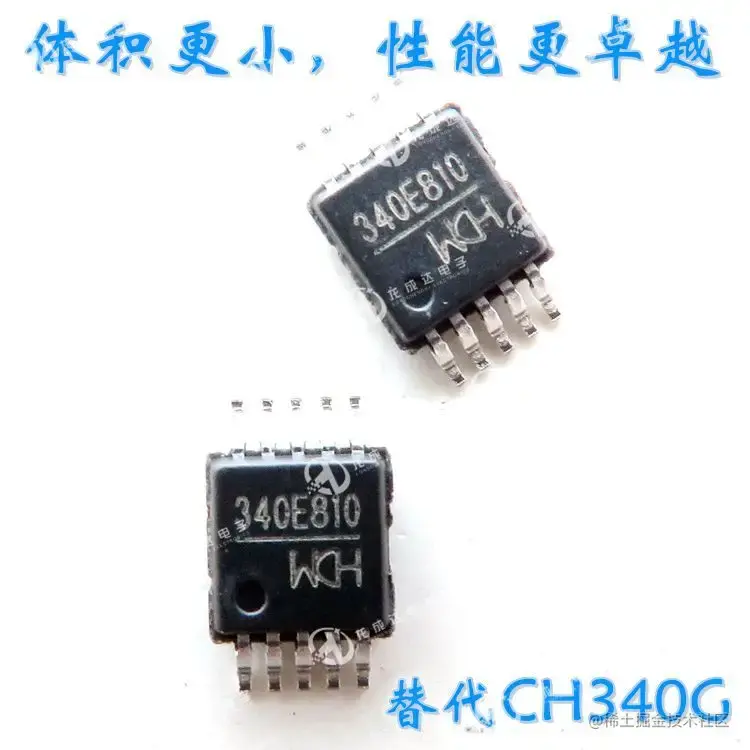

CH340E-MSOP10在CH3430系列里边，算是体积最小的，出现在很多USB转接板上，比较适合小体积的产品。

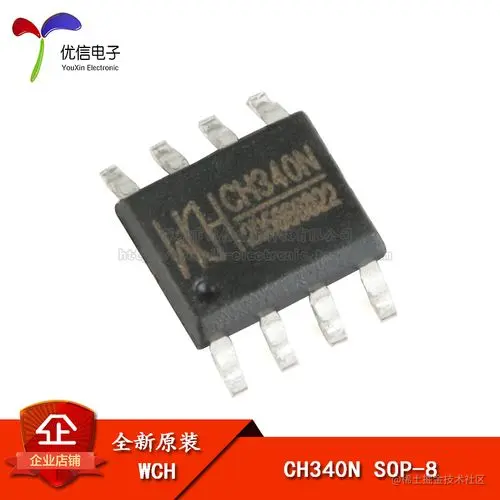

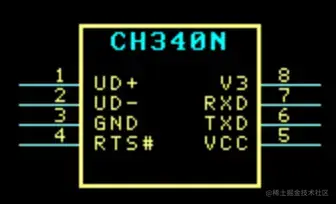

CH340N-SOP8引脚数量最少，同样是内置晶振，体积也很小。焊接简单

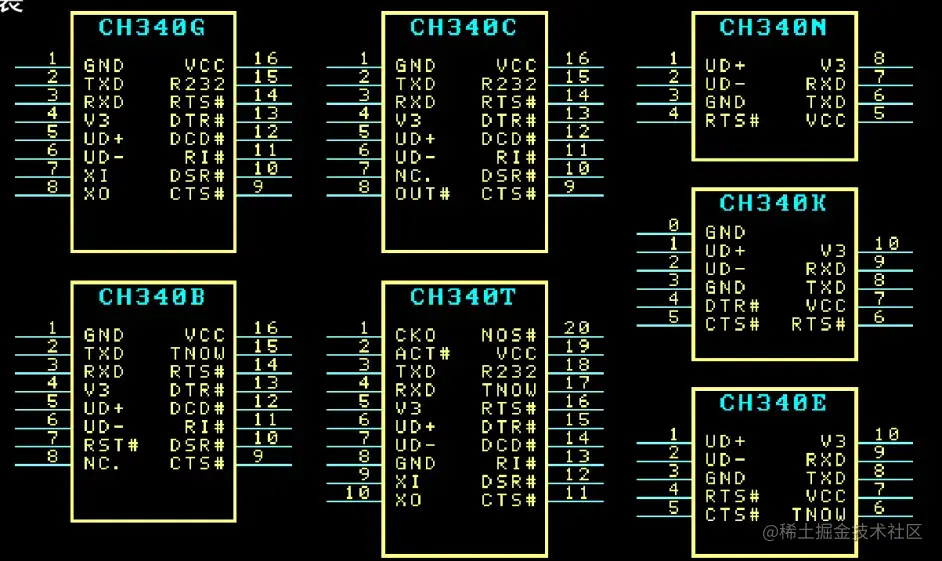

上述几个，是我认为比较常见的CH340型号，当然，CH340还有其他型号的

CH340怎么用？（以CH340G为例）

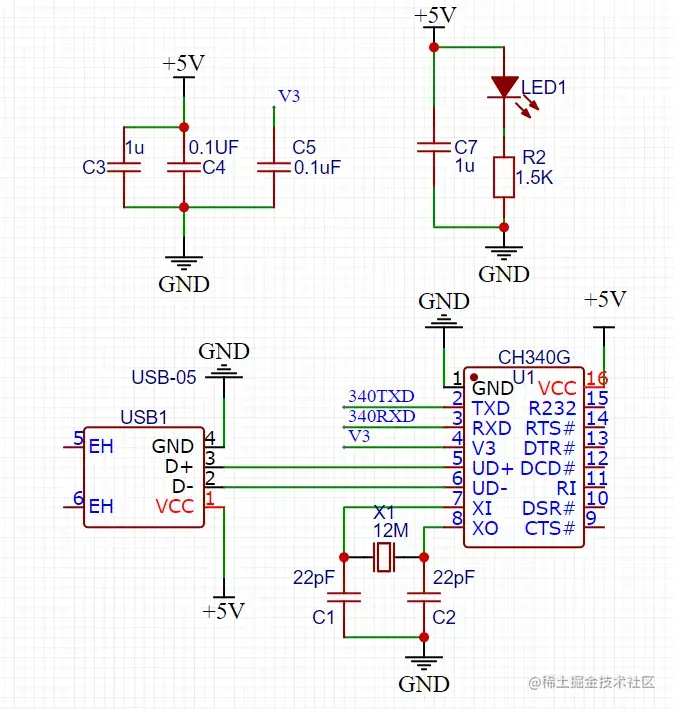

上边这种电路图，是非常常见的，虽然有16个引脚，但是，我们一般用一半。

在5V供电时，电路为上图。

首先，我们需要接VCC,GND，给芯片工作电源

其次，接上晶振电路，提供时钟信号。

这个电路又叫转串口电路，因此，我们需要USB信号，D+,D-对应连接。

输出的串口信号，可以直接接单片机，当然，一般的习惯是加一个隔离二极管和一个电阻。

V3引脚，一定要加退耦电容，不加的话，可能不会被识别。

同时，电源也需要添加滤波电容，保证CH340G芯片电压稳定，防止电压过低，电脑不识别。滤波电容大的，小的都要加。

在3.3V供电时，V3脚和VCC脚直接相连，同时给3.3V电压即可，剩下的和5V电路基本一致

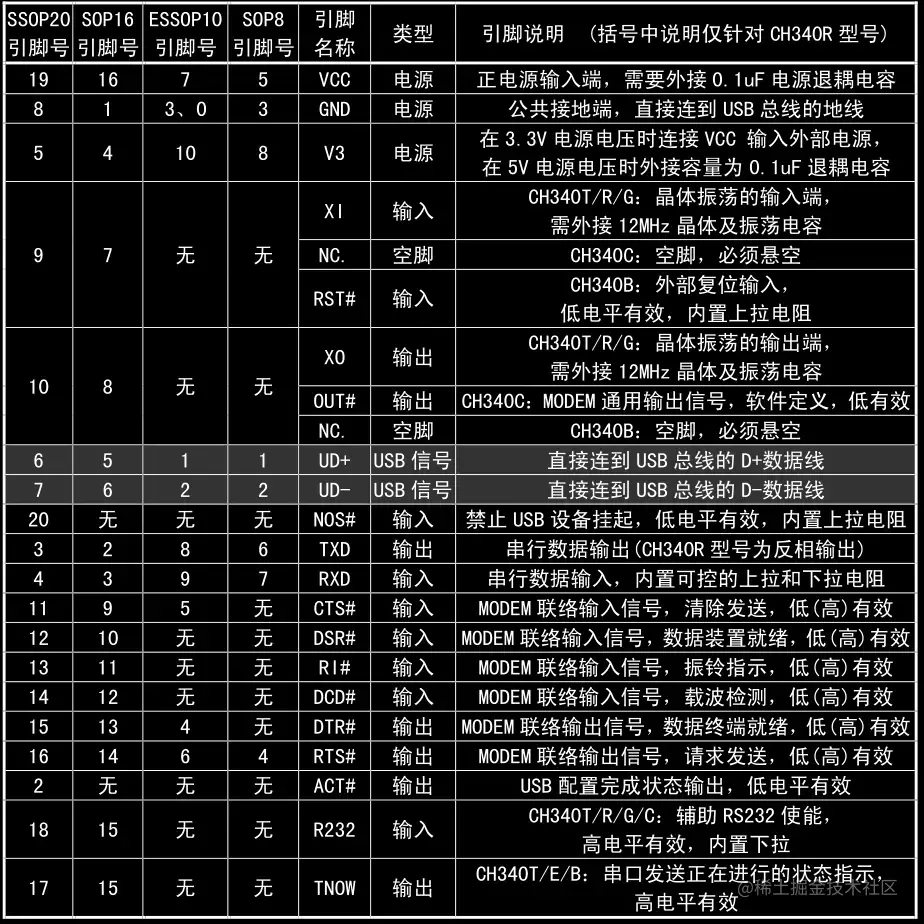

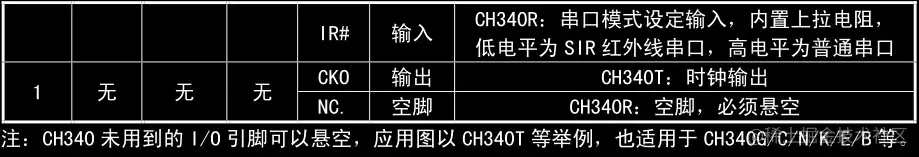

CH340引脚功能解释

芯片用过的引脚基本说完了，当然，右侧的引脚一个也没使用。这里暂不进行解释，上图

CH340 内置了独立的收发缓冲区，支持单工、半双工或者全双工异步串行通讯。串行数据包括 1个低电平起始位、5、6、7 或 8 个数据位、1 个或 2 个高电平停止位，支持奇校验/偶校验/标志校验/空白校验。CH340 支持常用通讯波特率：50、75、100、110、134.5、150、300、600、900、1200、1800、2400、3600、4800、9600、14400、19200、28800、33600、38400、56000、57600、76800、115200、128000、153600、230400、460800、921600、1500000、2000000 等。

我试过3M，还可以使用，不过不知道能否长期使用。

CH340的出现，极大的方便了普通电子爱好者，可以不用MAX232进行串口转换。不需要笨重的转接头。但是，工业上用MAX232的可能比较多。

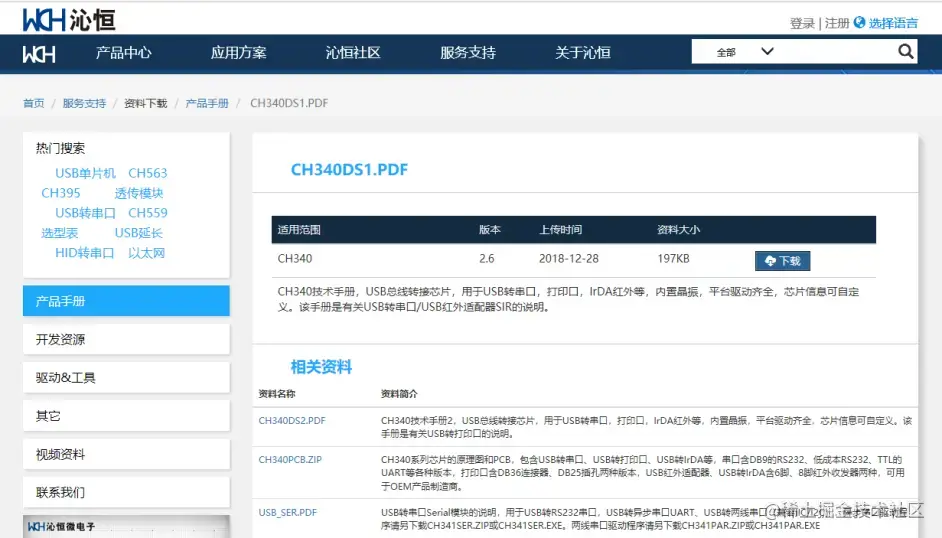

本文图片大部分来自CH340手册，数据手册可以去官网下载。
