一丶openGL特效（1）

1. MediaCodec

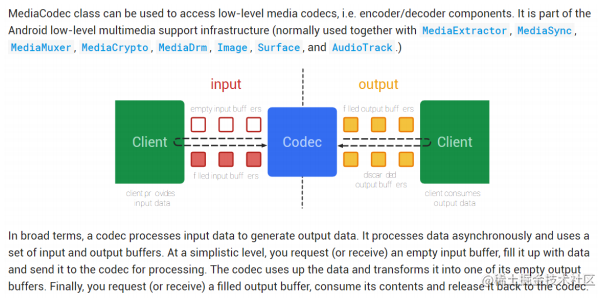

MediaCodec是Android 4.1.2(API 16)提供的一套编解码API。它的使用非常简单，它存在一个输入缓冲区与一个输出缓冲区，在编码时我们将数据塞入输入缓冲区，然后从输出缓冲区取出编码完成后的数据就可以了。

除了直接操作输入缓冲区之外，还有另一种方式来告知MediaCodec需要编码的数据，那就是:

使用此接口创建一个Surface，然后我们在这个Surface中"作画"，MediaCodec就能够自动的编码 Surface中的“画作”,我们只需要从输出缓冲区取出编码完成之后的数据即可。

此前，我们使用OpenGL进行绘画显示在屏幕上，然而想要复制屏幕图像到cpu内存中却不是一件非常 轻松的事情。所以我们可以直接将OpenGL显示到屏幕中的图像,同时绘制到MediaCodec#createInputSurface当中去。

PBO(Pixel Buffer Object,像素缓冲对象)通过直接的内存访问(Direct Memory Access,DMA)高速的复制屏幕图像像素数据到CPU内存,但这里我们直接使用createInputSurface更简单…

录制我们在另外一个线程中进行(录制现场)，所以录制的EGL环境和显示的EGL环境(GLSurfaceView,显示线程)是两个独立的工作环境，他们又能够共享上下文资源：显示线程中使用的texture等，需要能够在录制线程中操作(通过录制线程中使用OpenGL绘制到MediaCodec的Surface)。

在这个线程中我们需要自己来: 1、配置录制使用的EGL环境(参照GLSurfaceView是怎么配置的)

2、完成将显示的图像绘制到MediaCodec的Surface中

3、编码(H.264)与复用(封装mp4)的工作

2.极快、极慢模式视频录制

2.1.创摄像头预览

NDK51_OpenGL：FBO

定义一个DouyinView 继承GLSurfaceView， 并setRenderer(douyinRenderer); DouyinRenderer负责渲染 DouyinRenderer中创建画布，设置效果 CameraFilter写入fbo (帧缓存)，ScreenFilter 负责往屏幕上渲染

AbstractFilter

  public abstract class AbstractFilter {
     protected FloatBuffer mGLVertexBuffer;
     protected FloatBuffer mGLTextureBuffer;

     //顶点着色
     protected int mVertexShaderId;
     //片段着色
     protected int mFragmentShaderId;

     protected int mGLProgramId;
     /**
      * 顶点着色器
      * attribute vec4 position;
      * 赋值给gl_Position(顶点)
      */
      protected int vPosition;
      /**
       * varying vec2 textureCoordinate;
       */
       protected int vCoord;

        /**
         * uniform mat4 vMatrix;
         */
        protected int vMatrix;

        /**
         * 片元着色器
         * Samlpe2D 扩展 samplerExternalOES
         */
        protected int vTexture;

        protected int mOutputWidth;
        protected int mOutputHeight;

        public AbstractFilter(Context context, int vertexShaderId, int fragmentShaderId) {
            this.mVertexShaderId = vertexShaderId;
            this.mFragmentShaderId = fragmentShaderId;
            // 4个点 x，y = 4*2 float 4字节 所以 4*2*4
            mGLVertexBuffer = ByteBuffer.allocateDirect(4 * 2 * 4)
                    .order(ByteOrder.nativeOrder())
                    .asFloatBuffer();
            mGLVertexBuffer.clear();
            float[] VERTEX = {
                    -1.0f, -1.0f,
                    1.0f, -1.0f,
                    -1.0f, 1.0f,
                    1.0f, 1.0f
            };
            mGLVertexBuffer.put(VERTEX);

            mGLTextureBuffer = ByteBuffer.allocateDirect(4 * 2 * 4)
                     .order(ByteOrder.nativeOrder())
                     .asFloatBuffer();
            mGLTextureBuffer.clear();
            float[] TEXTURE = {
                     0.0f, 1.0f,
                     1.0f, 1.0f,
                     0.0f, 0.0f,
                     1.0f, 0.0f
            };
            mGLTextureBuffer.put(TEXTURE);

            initilize(context);
            initCoordinate();
     }
     protected void initilize(Context context) {
            String vertexSharder = OpenGLUtils.readRawTextFile(context,mVertexShaderId);
            String framentShader = OpenGLUtils.readRawTextFile(context,mFragmentShaderId);
            mGLProgramId = OpenGLUtils.loadProgram(vertexSharder,framentShader);
            // 获得着色器中的 attribute 变量 position 的索引值
            vPosition = GLES20.glGetAttribLocation(mGLProgramId, "vPosition");
            vCoord = GLES20.glGetAttribLocation(mGLProgramId,"vCoord");
            vMatrix = GLES20.glGetUniformLocation(mGLProgramId,"vMatrix");
            // 获得Uniform变量的索引值
            vTexture = GLES20.glGetUniformLocation(mGLProgramId,"vTexture");
      }

      public void onReady(int width, int height) {
            mOutputWidth = width;
            mOutputHeight = height;
      }

      public void release() {
            GLES20.glDeleteProgram(mGLProgramId);
      }

      public int onDrawFrame(int textureId) {
           //设置显示窗口
           GLES20.glViewport(0, 0, mOutputWidth, mOutputHeight);
           //使用着色器
           GLES20.glUseProgram(mGLProgramId);
           //传递坐标
           mGLVertexBuffer.position(0);
           GLES20.glVertexAttribPointer(vPosition, 2, GLES20.GL_FLOAT, false, 0,mGLVertexBuffer);

           GLES20.glEnableVertexAttribArray(vPosition);
           mGLTextureBuffer.position(0);
           GLES20.glVertexAttribPointer(vCoord, 2, GLES20.GL_FLOAT, false, 0,mGLTextureBuffer);
           GLES20.glEnableVertexAttribArray(vCoord);
           GLES20.glActiveTexture(GLES20.GL_TEXTURE0);
           GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, textureId);
           GLES20.glUniform1i(vTexture, 0);
           GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, 4);
           return textureId;
      }

     //修改坐标
     protected void initCoordinate() {
     }
 }

ScreenFilter

  /**
   * 负责往屏幕上渲染
   */
  public class ScreenFilter extends AbstractFilter{

      public ScreenFilter(Context context) {
          super(context,R.raw.base_vertex, R.raw.base_frag);
      }
  }

CameraFilter

  public class CameraFilter extends AbstractFilter{

      private int[] mFrameBuffers;
      private int[] mFrameBufferTextures;
      private float[] matrix;

      public CameraFilter(Context context) {
          super(context, R.raw.camera_vertex2, R.raw.camera_frag2);
      }

      @Override
      protected void initCoordinate() {
          mGLTextureBuffer.clear();
      //摄像头是颠倒的
     // float[] TEXTURE = {
                0.0f, 0.0f,
                1.0f, 0.0f,
                0.0f, 1.0f,
                1.0f, 1.0f

       };
       //调整好了镜像
      // float[] TEXTURE = {
                 1.0f, 0.0f,
                 0.0f, 0.0f,
                 1.0f, 1.0f,
                 0.0f, 1.0f,
        };
     //修复旋转 逆时针旋转90度
     float[] TEXTURE = {
             0.0f, 0.0f,
             0.0f, 1.0f,
             1.0f, 0.0f,
             1.0f, 1.0f
     };
     mGLTextureBuffer.put(TEXTURE);
  }

  @Override
  public void release() {
      super.release();
      destroyFrameBuffers();
  }

  public void destroyFrameBuffers() {
      //删除fbo的纹理
      if (mFrameBufferTextures != null) {
          GLES20.glDeleteTextures(1, mFrameBufferTextures, 0);
          mFrameBufferTextures = null;
      }
      //删除fbo
      if (mFrameBuffers != null) {
          GLES20.glDeleteFramebuffers(1,mFrameBuffers, 0);
          mFrameBuffers = null;
      }
  }
  @Override
  public void onReady(int width, int height) {
      super.onReady(width, height);
      if (mFrameBuffers != null) {
          destroyFrameBuffers();
      }

      //fbo的创建 (缓存)
      //1、创建fbo （离屏屏幕）
      mFrameBuffers = new int[1];
      // 1、创建几个fbo 2、保存fbo id的数据 3、从这个数组的第几个开始保存
      GLES20.glGenFramebuffers(mFrameBuffers.length,mFrameBuffers,0);

      //2、创建属于fbo的纹理
      mFrameBufferTextures = new int[1]; //用来记录纹理id
      //创建纹理
      OpenGLUtils.glGenTextures(mFrameBufferTextures);

      //让fbo与 纹理发生关系
      //创建一个 2d的图像
      // 目标 2d纹理+等级 + 格式 +宽、高+ 格式 + 数据类型(byte) + 像素数据
      GLES20.glBindTexture(GLES20.GL_TEXTURE_2D,mFrameBufferTextures[0]);GLES20.glTexImage2D(GLES20.GL_TEXTURE_2D,0,GLES20.GL_RGBA,mOutputWidth,mOutputHeight,0,GLES20.GL_RGBA,GLES20.GL_UNSIGNED_BYTE, null);
      // 让fbo与纹理绑定起来 ， 后续的操作就是在操作fbo与这个纹理上了
      GLES20.glBindFramebuffer(GLES20.GL_FRAMEBUFFER,mFrameBuffers[0]);GLES20.glFramebufferTexture2D(GLES20.GL_FRAMEBUFFER,GLES20.GL_COLOR_ATTACHMENT0,GLES20.GL_TEXTURE_2D, mFrameBufferTextures[0], 0);
      //解绑
      GLES20.glBindTexture(GLES20.GL_TEXTURE_2D,0);
      GLES20.glBindFramebuffer(GLES20.GL_FRAMEBUFFER,0);
  }
  @Override
  public int onDrawFrame(int textureId) {
      //设置显示窗口
      GLES20.glViewport(0, 0, mOutputWidth, mOutputHeight);

      //不调用的话就是默认的操作glsurfaceview中的纹理了。显示到屏幕上了
      //这里我们还只是把它画到fbo中(缓存)
      GLES20.glBindFramebuffer(GLES20.GL_FRAMEBUFFER,mFrameBuffers[0]);

      //使用着色器
      GLES20.glUseProgram(mGLProgramId);

      //传递坐标
      mGLVertexBuffer.position(0);
      GLES20.glVertexAttribPointer(vPosition, 2, GLES20.GL_FLOAT, false, 0,mGLVertexBuffer);
      GLES20.glEnableVertexAttribArray(vPosition);

      mGLTextureBuffer.position(0);
      GLES20.glVertexAttribPointer(vCoord, 2, GLES20.GL_FLOAT, false, 0,mGLTextureBuffer);
      GLES20.glEnableVertexAttribArray(vCoord);

      //变换矩阵
      GLES20.glUniformMatrix4fv(vMatrix,1,false,matrix,0);     GLES20.glActiveTexture(GLES20.GL_TEXTURE0);
      //因为这一层是摄像头后的第一层，所以需要使用扩展的 GL_TEXTURE_EXTERNAL_OES
      GLES20.glBindTexture(GLES11Ext.GL_TEXTURE_EXTERNAL_OES, textureId);
      GLES20.glUniform1i(vTexture, 0);

      GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, 4);

      GLES20.glBindTexture(GLES11Ext.GL_TEXTURE_EXTERNAL_OES,0);
      GLES20.glBindFramebuffer(GLES20.GL_FRAMEBUFFER,0);
      //返回fbo的纹理id
      return mFrameBufferTextures[0];
  }

  public void setMatrix(float[] matrix) {
      this.matrix = matrix;
   }
}

2.渲染时定义一个录制类MediaRecorder

  public class DouyinRenderer implements GLSurfaceView.Renderer,
  SurfaceTexture.OnFrameAvailableListener {

      private ScreenFilter mScreenFilter;
      private DouyinView mView;
      private CameraHelper mCameraHelper;
      private SurfaceTexture mSurfaceTexture;
      private float[] mtx = new float[16];
      private int[] mTextures;
      private CameraFilter mCameraFilter;
      private MediaRecorder mMediaRecorder;

      public DouyinRenderer(DouyinView douyinView) {
          mView = douyinView;
      }

      @Override
      public void onSurfaceCreated(GL10 gl, EGLConfig config) {
         //初始化的操作
         mCameraHelper = new CameraHelper(Camera.CameraInfo.CAMERA_FACING_BACK);

        //准备好摄像头绘制的画布
        //通过opengl创建一个纹理id
        mTextures = new int[1];
       // 这里可以不配置 （当然 配置了也可以）
       GLES20.glGenTextures(mTextures.length, mTextures, 0);
       mSurfaceTexture = new  SurfaceTexture(mTextures[0]);
       mSurfaceTexture.setOnFrameAvailableListener(this);
       //注意：必须在gl线程操作opengl
       mCameraFilter = new CameraFilter(mView.getContext());
       mScreenFilter = new ScreenFilter(mView.getContext());

       //渲染线程的EGL上下文
       EGLContext eglContext = EGL14.eglGetCurrentContext();
       mMediaRecorder = new MediaRecorder(mView.getContext(), "/sdcard/a.mp4",CameraHelper.HEIGHT, CameraHelper.WIDTH, eglContext);
  }

  /**
   * 画布发生了改变
   *
   * @param gl
   * @param width
   * @param height
   */
  @Override
  public void onSurfaceChanged(GL10 gl, int width, int height) {
     //开启预览
     mCameraHelper.startPreview(mSurfaceTexture);
     mCameraFilter.onReady(width, height);
     mScreenFilter.onReady(width, height);
  }

  /**
   * 开始画画吧
   *
   * @param gl
   */
  @Override
  public void onDrawFrame(GL10 gl) {
     // 配置屏幕
     //清理屏幕 :告诉opengl 需要把屏幕清理成什么颜色
     GLES20.glClearColor(0, 0, 0, 0);
     //执行上一个：glClearColor配置的屏幕颜色
     GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT);
    // 把摄像头的数据先输出来
    // 更新纹理，然后我们才能够使用opengl从
    SurfaceTexure当中获得数据 进行渲染
    mSurfaceTexture.updateTexImage();
    //surfaceTexture 比较特殊，在opengl当中 使用的是特殊的采样器 samplerExternalOES（不是sampler2D）
    //获得变换矩阵
    mSurfaceTexture.getTransformMatrix(mtx);
    mCameraFilter.setMatrix(mtx);
    //责任链
    int id = mCameraFilter.onDrawFrame(mTextures[0]);
    //加效果滤镜
   // id = 效果1.onDrawFrame(id);
   // id = 效果2.onDrawFrame(id);
   //....
   //加完之后再显示到屏幕中去
   mScreenFilter.onDrawFrame(id);
   //进行录制
   mMediaRecorder.encodeFrame(id, mSurfaceTexture.getTimestamp());
  }

  public void onSurfaceDestroyed() {
    mCameraHelper.stopPreview();
  }

  public void startRecord(float speed) {
    try {
         mMediaRecorder.start(speed);
    } catch (IOException e) {
         e.printStackTrace();
    }
  }

  public void stopRecord() {
      mMediaRecorder.stop();
  }
  /**
   * surfaceTexture 有一个有效的新数据的时候回调
   *
   * @param surfaceTexture
   */
   @Override
   public void onFrameAvailable(SurfaceTexture surfaceTexture) {
       mView.requestRender();
   }
 }

3.录制类MediaRecorder

MediaRecorder

  /**
   * 录制类
   */
  public class MediaRecorder {

      private final Context mContext;
      private final String mPath;
      private final int mWidth;
      private final int mHeight;
      private final EGLContext mEglContext;
      private MediaCodec mMediaCodec;
      private Surface mInputSurface;
      private MediaMuxer mMediaMuxer;
      private Handler mHandler;
      private EGLBase mEglBase;
      private boolean isStart;
      private int index;
      private float mSpeed;

      /**
       * @param context 上下文
       * @param path 保存视频的地址
       * @param width 视频宽
       * @param height 视频高
       * 还可以让人家传递帧率 fps、码率等参数
       */
       public MediaRecorder(Context context, String path, int width, int height,EGLContext eglContext) {
           mContext = context.getApplicationContext();
           mPath = path;
           mWidth = width;
           mHeight = height;
           mEglContext = eglContext;
       }

       /**
        * 开始录制视频
        * @param speed
        */
        public void start(float speed) throws IOException {
            mSpeed = speed;
            /**
             * 配置MediaCodec 编码器
             */
           //视频格式
           // 类型（avc高级编码 h264） 编码出的宽、高
           MediaFormat mediaFormat =MediaFormat.createVideoFormat(MediaFormat.MIMETYPE_VIDEO_AVC, mWidth, mHeight);
           //参数配置
           // 1500kbs码率
           mediaFormat.setInteger(MediaFormat.KEY_BIT_RATE, 1500_000);
           //帧率
           mediaFormat.setInteger(MediaFormat.KEY_FRAME_RATE, 20);
           //关键帧间隔

           mediaFormat.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 20);
           //颜色格式（RGB\YUV）
           //从surface当中回去
           mediaFormat.setInteger(MediaFormat.KEY_COLOR_FORMAT,MediaCodecInfo.CodecCapabilities.COLOR_FormatSurface);
           //编码器
           mMediaCodec =MediaCodec.createEncoderByType(MediaFormat.MIMETYPE_VIDEO_AVC);
           //将参数配置给编码器
           mMediaCodec.configure(mediaFormat, null, null,MediaCodec.CONFIGURE_FLAG_ENCODE);
           //交给虚拟屏幕 通过opengl 将预览的纹理 绘制到这一个虚拟屏幕中
           //这样MediaCodec 就会自动编码  inputSurface 中的图像
           mInputSurface = mMediaCodec.createInputSurface();

           // H.264
           // 播放：
           // MP4 -> 解复用 (解封装) -> 解码 -> 绘制
           //封装器 复用器
          // 一个 mp4 的封装器 将h.264 通过它写出到文件就可以了
          mMediaMuxer = new MediaMuxer(mPath,MediaMuxer.OutputFormat.MUXER_OUTPUT_MPEG_4);

          /**
           * 配置EGL环境
           */
           //Handler ： 线程通信
          // Handler: 子线程通知主线程
          // Looper.loop();
          HandlerThread handlerThread = new
          HandlerThread("VideoCodec");
          handlerThread.start();
          Looper looper = handlerThread.getLooper();
          // 用于其他线程 通知子线程
          mHandler = new Handler(looper);
          //子线程： EGL的绑定线程 ，对我们自己创建的EGL环境的opengl操作都在这个线程当中执行
          mHandler.post(new Runnable() {
              @Override
              public void run() {
                 //创建我们的EGL环境 (虚拟设备、EGL上下文等)
                 mEglBase = new EGLBase(mContext, mWidth, mHeight, mInputSurface,mEglContext);
                 //启动编码器
                 mMediaCodec.start();
                 isStart = true;
             }
         });
  }

  /**
   * 传递 纹理进来
   * 相当于调用一次就有一个新的图像需要编码
   */
   public void encodeFrame(final int textureId, final long timestamp) {
       if (!isStart) {
           return;
       }
       mHandler.post(new Runnable() {
           @Override
           public void run() {
              //把图像画到虚拟屏幕
              mEglBase.draw(textureId, timestamp);
              //从编码器的输出缓冲区获取编码后的数据就ok了
              getCodec(false);
           }
       });
  }

  /**
   * 获取编码后 的数据
   *
   * @param endOfStream 标记是否结束录制
   */
   private void getCodec(boolean endOfStream) {
      //不录了， 给mediacodec一个标记
      if (endOfStream) {
          mMediaCodec.signalEndOfInputStream();
      }
      //输出缓冲区
      MediaCodec.BufferInfo bufferInfo = new MediaCodec.BufferInfo();
      // 希望将已经编码完的数据都 获取到 然后写出到mp4文件
      while (true) {
          //等待10 ms
          int status = mMediaCodec.dequeueOutputBuffer(bufferInfo, 10_000);
          //让我们重试 1、需要更多数据 2、可能还没编码为完（需要更多时间）
          if (status == MediaCodec.INFO_TRY_AGAIN_LATER) {
              // 如果是停止 我继续循环
              // 继续循环 就表示不会接收到新的等待编码的图像
             // 相当于保证mediacodec中所有的待编码的数据都编码完成了，不断地重试 取出编码器中的编码好的数据
             // 标记不是停止 ，我们退出 ，下一轮接收到更多数据再来取输出编码后的数据
             if (!endOfStream) {
                 //不写这个 会卡太久了，没有必要 你还是在继续录制的，还能调用这个方法的！
                 break;
             }
             //否则继续
          } else if (status == MediaCodec.INFO_OUTPUT_FORMAT_CHANGED) {
            //开始编码 就会调用一次
            MediaFormat outputFormat = mMediaCodec.getOutputFormat();
            //配置封装器
           // 增加一路指定格式的媒体流 视频
           index = mMediaMuxer.addTrack(outputFormat);
           mMediaMuxer.start();
         } else if (status == MediaCodec.INFO_OUTPUT_BUFFERS_CHANGED) {
           //忽略
         } else {
           //成功 取出一个有效的输出
           ByteBuffer outputBuffer = mMediaCodec.getOutputBuffer(status);
           //如果获取的ByteBuffer 是配置信息 ,不需要写出到mp4
           if ((bufferInfo.flags & MediaCodec.BUFFER_FLAG_CODEC_CONFIG) !=0) {
                bufferInfo.size = 0;
           }
           if (bufferInfo.size != 0) {
               bufferInfo.presentationTimeUs = (long)(bufferInfo.presentationTimeUs / mSpeed);
               //写到mp4
               //根据偏移定位
               outputBuffer.position(bufferInfo.offset);
               //ByteBuffer 可读写总长度
               outputBuffer.limit(bufferInfo.offset + bufferInfo.size);
               //写出
               mMediaMuxer.writeSampleData(index, outputBuffer,bufferInfo);
           }

           //输出缓冲区 我们就使用完了，可以回收了，让mediacodec继续使用
           mMediaCodec.releaseOutputBuffer(status, false);
           //结束
           if ((bufferInfo.flags & MediaCodec.BUFFER_FLAG_END_OF_STREAM) !=0) {
               break;
           }
        }
     }
  }

  public void stop() {
      isStart = false;
      mHandler.post(new Runnable() {
          @Override
          public void run() {
              getCodec(true);
              mMediaCodec.stop();
              mMediaCodec.release();
              mMediaCodec = null;
              mMediaMuxer.stop();
              mMediaMuxer.release();
              mMediaMuxer = null;
              mEglBase.release();
              mEglBase = null;
              mInputSurface = null;
              mHandler.getLooper().quitSafely();
              mHandler = null;
        }
   });
 }

EGLBase

  /**
  * EGL配置 与 录制的opengl操作 工具类
  */
  public class EGLBase {

      private ScreenFilter mScreenFilter;
      private EGLSurface mEglSurface;
      private EGLDisplay mEglDisplay;
      private EGLConfig mEglConfig;
      private EGLContext mEglContext;

      /**
       * @param context
       * @param width
       * @param height
       * @param surface MediaCodec创建的surface 我们需要将其贴到我们的虚拟屏幕上去
       * @param eglContext GLThread的EGL上下文
       */
      public EGLBase(Context context, int width, int height, Surface surface,EGLContext eglContext) {
          //配置EGL环境
          createEGL(eglContext);
          //把Surface贴到 mEglDisplay ，发生关系
          int[] attrib_list = {
                EGL14.EGL_NONE
          };
          // 绘制线程中的图像 就是往这个mEglSurface 上面去画
          mEglSurface = EGL14.eglCreateWindowSurface(mEglDisplay, mEglConfig,surface, attrib_list, 0);
         // 绑定当前线程的显示设备及上下文， 之后操作opengl，就是在这个虚拟显示上操作
         if(!EGL14.eglMakeCurrent(mEglDisplay,mEglSurface,mEglSurface,mEglContext)) {
            throw new RuntimeException("eglMakeCurrent 失败！");
         }
         //像虚拟屏幕画
         mScreenFilter = new ScreenFilter(context);
         mScreenFilter.onReady(width,height);
     }

     private void createEGL(EGLContext eglContext) {
        //创建 虚拟显示器
        mEglDisplay = EGL14.eglGetDisplay(EGL14.EGL_DEFAULT_DISPLAY);
        if (mEglDisplay == EGL14.EGL_NO_DISPLAY) {
            throw new RuntimeException("eglGetDisplay failed");
        }
        //初始化显示器
        int[] version = new int[2];
        // 12.1020203
       //major：主版本 记录在 version[0]
       //minor : 子版本 记录在 version[1]
       if (!EGL14.eglInitialize(mEglDisplay, version, 0, version, 1)) {
           throw new RuntimeException("eglInitialize failed");
       }
       // egl 根据我们配置的属性 选择一个配置
       int[] attrib_list = {
             EGL14.EGL_RED_SIZE, 8, // 缓冲区中 红分量 位数
             EGL14.EGL_GREEN_SIZE, 8,
             EGL14.EGL_BLUE_SIZE, 8,
             EGL14.EGL_ALPHA_SIZE, 8,
             EGL14.EGL_RENDERABLE_TYPE,
             EGL14.EGL_OPENGL_ES2_BIT, //egl版本 2
             EGL14.EGL_NONE
      };

      EGLConfig[] configs = new EGLConfig[1];
      int[] num_config = new int[1];
      // attrib_list：属性列表+属性列表的第几个开始
      // configs：获取的配置 (输出参数)
      //num_config: 长度和 configs 一样就行了
      if (!EGL14.eglChooseConfig(mEglDisplay, attrib_list, 0,configs, 0, configs.length, num_config, 0)) {
          throw new IllegalArgumentException("eglChooseConfig#2 failed");
      }
      mEglConfig = configs[0];
      int[] ctx_attrib_list = {
            EGL14.EGL_CONTEXT_CLIENT_VERSION, 2, //egl版本 2
            EGL14.EGL_NONE
      };
      //创建EGL上下文
      // 3 share_context: 共享上下文 传绘制线程(GLThread)中的EGL上下文 达到共享资源的目的 发生关系
      mEglContext = EGL14.eglCreateContext(mEglDisplay, mEglConfig, eglContext,ctx_attrib_list, 0);
      // 创建失败
      if (mEglContext == EGL14.EGL_NO_CONTEXT) {
          throw new RuntimeException("EGL Context Error.");
      }
  }

   /**
    *
    * @param textureId 纹理id 代表一个图片
    * @param timestamp 时间戳
    */
   public void draw(int textureId,long timestamp){
      // 绑定当前线程的显示设备及上下文， 之后操作opengl，就是在这个虚拟显示上操作
      if(!EGL14.eglMakeCurrent(mEglDisplay,mEglSurface,mEglSurface,mEglContext)) {
         throw new RuntimeException("eglMakeCurrent 失败！");
      }
      //画画 画到虚拟屏幕上
      mScreenFilter.onDrawFrame(textureId);
      //刷新eglsurface的时间戳
      EGLExt.eglPresentationTimeANDROID(mEglDisplay,mEglSurface,timestamp);

      //交换数据
      //EGL的工作模式是双缓存模式， 内部有两个frame buffer (fb)
      //当EGL将一个fb 显示屏幕上，另一个就在后台等待opengl进行交换
      EGL14.eglSwapBuffers(mEglDisplay,mEglSurface);
   }

   /**
    * 回收
    */
   public void release(){
       EGL14.eglDestroySurface(mEglDisplay, mEglSurface);
       EGL14.eglMakeCurrent(mEglDisplay, EGL14.EGL_NO_SURFACE,EGL14.EGL_NO_SURFACE,EGL14.EGL_NO_CONTEXT);
       EGL14.eglDestroyContext(mEglDisplay, mEglContext);
       EGL14.eglReleaseThread();
       EGL14.eglTerminate(mEglDisplay);
   }
 }

关注公众号：Android苦做舟
解锁 《Android十一大板块文档》
音视频大合集，从初中高到面试应有尽有;让学习更贴近未来实战。已形成PDF版

新增：Flutter番外篇：Flutter面试-项目实战-电子书

十一个模块内容如下：

1.2022最新Android11位大厂面试专题，128道附答案
2.音视频大合集，从初中高到面试应有尽有
3.Android车载应用大合集，从零开始一起学
4.性能优化大合集，告别优化烦恼
5.Framework大合集，从里到外分析的明明白白
6.Flutter大合集，进阶Flutter高级工程师
7.compose大合集，拥抱新技术
8.Jetpack大合集，全家桶一次吃个够
9.架构大合集，轻松应对工作需求
10.Android基础篇大合集，根基稳固高楼平地起
11.Flutter番外篇：Flutter面试+项目实战+电子书

整理不易，关注一下吧。ღ( ´･ᴗ･` ) 🤔
