来自定义一个SeekBar～

Cy13er
1,916 阅读5分钟

前言

笔者最近接触了一个自定义SeekBar的需求，由于比较久没有写自定义View了，思路比较生疏。想着记录一下设计思路，以供日后参考。

需求及界面设计

需求点

基本的需求点如下：

  • 拖动方向垂直，从底向上，最小值在最底部
  • 支持设置最大值、最小值、当前值以及步长
  • 需要显示刻度，默认只展示11个刻度信息，从[最小值，最大值]均分为10段展示
  • 当前值展示在最上方

界面设计

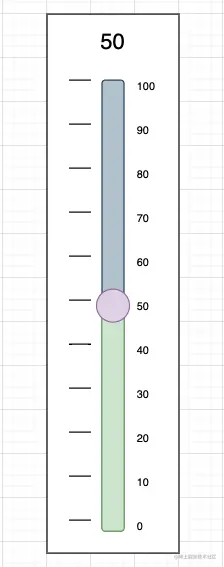

基于上述的需求点，大致的原型：


ps：这里笔者并没有修改原生SeekBar，而是完全用View来进行绘制和计算拖动。

需求和原型搞定之后，就可以开工了。

属性设置

基于xml的写法，针对最大值、最小值、当前值以及步长的设置。

<resources>
    <declare-styleable name="Seekbar">
        <attr name="min" format="integer" />
        <attr name="max" format="integer" />
        <attr name="step" format="integer" />
        <attr name="current" format="integer" />
    </declare-styleable>
</resources>

然后在控件构造时读取，这些都是基本操作了，就不多说了。

class Seekbar : View {
    constructor(context: Context) : super(context) {
        progressAttributes = ProgressAttributes(min = 0, max = 100, step = 1, current = 0)
    }

    constructor(context: Context, attributeSet: AttributeSet) : super(context, attributeSet) {
        val typeArray = context.obtainStyledAttributes(attributeSet, R.styleable.Seekbar)
        val min = typeArray.getInteger(R.styleable.Seekbar_min, 0)
        val max = typeArray.getInteger(R.styleable.Seekbar_max, 100)
        val step = typeArray.getInteger(R.styleable.Seekbar_step, 1)
        val current = typeArray.getInteger(R.styleable.Seekbar_current, 0)
        progressAttributes =
            ProgressAttributes(min = min, max = max, step = step, current = current)
        typeArray.recycle()
    }

ps：这里只是xml设置的方式，当然也可以通过代码设置。比如fun setMax(max: Int)之类的。。。

这里笔者使用一个自定义类ProgressAttributes来缓存设置项

data class ProgressAttributes(
    val max: Int = 100,
    val min: Int = 0,
    val step: Int = 1,
    var current: Int = 0
) {
    fun length(): Int = max - min + 1
}

要绘制啥

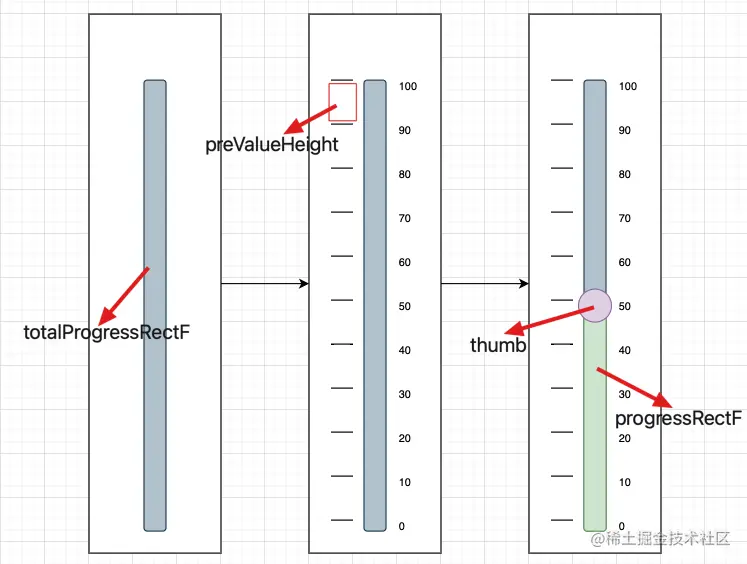

image.png 如图所示，对于Bar来说这里需要绘制的是

  1. Bar的底色，也是0 ~ 100%的区域，这里就需要确定一个矩形，这里命名为totalProgressRectF
  2. 由于需要绘制均分为10段的刻度信息，这里就需要得知每段的长度，又因为方便后续的拖动计算，所以这里需要计算出的是totalProgressRectF在[min, max]区间内每一位的高度。这里命名为preValueHeight
  3. 后续根据当前值current以及min、max和preValueHeight确定手指拖动的锚点和进度条，这里分别命名为thumb和progressRectF

ps：在最上方其实还有一个当前值的绘制，这个不是本文的重点，就不多介绍了。

初始化位置

上述列举的一坨东西，要想绘制出来，首先要确定它们的初始位置。这个操作的时机就定义在View# onSizeChanged，触发时机在onMeasure之后。

确定totalProgressRectF

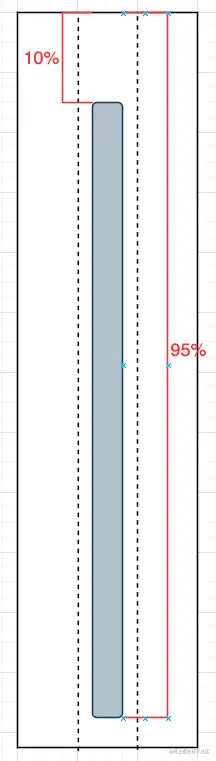

为了让Bar居中：

  • 将整个View均分为3份（见图中虚线），Bar在中间的矩形区域
  • Bar的起点在整个View高的10%，终点在95%位置
  • 进一步缩小Bar的宽度，这里再取中间矩形的1/3
// onSizeChanged
val preWidth = w / 3
val rectF = RectF(
    preWidth.toFloat(),
    height.toFloat() * 0.1f,
    2 * preWidth.toFloat(),
    height.toFloat() * 0.95f
)
this.totalProgressRectF.left = rectF.left + rectF.width() / 3
this.totalProgressRectF.top = rectF.top
this.totalProgressRectF.right = rectF.right - rectF.width() / 3
this.totalProgressRectF.bottom = rectF.bottom

确定preValueHeight

确定好Bar的区域后，preValueHeight就比较简单了。只需要除以[min, max]的长度即可。

// onSizeChanged
this.preValueHeight = totalProgressRectF.height() / progressAttributes.length()

// ProgressAttributes
fun length(): Int = max - min + 1

ps：这里的+1是因为[min, max]是左闭右闭区间。

确定thumb和progressRectF

// onSizeChanged
this.updateProgressRectF()

this.thumbWidth = this.totalProgressRectF.width() + 4.dp
this.thumbHeight = this.totalProgressRectF.height() / 20
this.updateThumb()

private fun updateProgressRectF() {
    this.progressRectF.left = this.totalProgressRectF.left
    this.progressRectF.top = totalProgressRectF.top + (totalProgressRectF.height()
            - (progressAttributes.current - progressAttributes.min + 1) * preValueHeight)
    this.progressRectF.right = this.totalProgressRectF.right
    this.progressRectF.bottom = this.totalProgressRectF.bottom
}

private fun updateThumb() {
    thumbRect.left = (totalProgressRectF.left - 4.dp).toInt()
    thumbRect.top = (progressRectF.top - thumbWidth / 2).toInt()
    thumbRect.right = (totalProgressRectF.right + 4.dp).toInt()
    thumbRect.bottom = (progressRectF.top - thumbWidth / 2 + thumbHeight).toInt()
}

thumb的宽高只是一个拍脑袋的值，无需太在意。thumb的位置就是需要根据totalProgressRectF、progressRectF来确定了，主要是要看progressRectF.top的位置。

初始化progressRectF.top

this.progressRectF.top = totalProgressRectF.top + (totalProgressRectF.height()
        - (progressAttributes.current - progressAttributes.min + 1) * preValueHeight)
  • progressAttributes.current - progressAttributes.min + 1：计算出current在[min, max]的第几位。如：区间[1，134]，2在该区间的第(2 - 1) + 1 = 2位；区间[0，100]；50在该区间的第(50 - 0) + 1位。ps：这里的第n位，n从1开始。
  • (progressAttributes.current - progressAttributes.min + 1) * preValueHeight：截止到current位置占整个矩形的高度。
  • totalProgressRectF.height() - (progressAttributes.current - progressAttributes.min + 1) * preValueHeight：因为从底向上增大，需要进行高度修正。
  • totalProgressRectF.top +：由于Android坐标系是往下y轴增大，所以补全矩形上方到0的距离。

绘制刻度

初始位置确定之后，就到onDraw了，这里重点说说刻度位置计算和绘制。

// onDraw
val preValue = progressAttributes.length() / 10f
var value = progressAttributes.min.toFloat()
val lineWidth = width.toFloat() / 9
for (i in 0..10) {
    val y =
        totalProgressRectF.top + (totalProgressRectF.height() - (value.toInt() - progressAttributes.min + 1) * this.preValueHeight)
    canvas.drawLine(lineWidth * 2, y, lineWidth * 3, y,
        paint.let {
            it.style = Paint.Style.FILL
            it.color = Color.WHITE
            it
        })
    canvas.drawText("${value.toInt()}",
        2 * width.toFloat() / 3,
        y,
        textPaint.let {
            it.color = Color.WHITE
            it.textSize = 12.sp.toFloat()
            it.textAlign = Paint.Align.LEFT
            it
        })

    value += preValue
    if (value > progressAttributes.max) value = progressAttributes.max.toFloat()
}

触摸事件

ACTION_DOWN

// onTouchEvent
MotionEvent.ACTION_DOWN -> {
    if (thumbRect.contains(event.x.toInt(), event.y.toInt())) {
        lastUpdateY = event.y
        return true
    }
}

DOWN事件需要告诉父View是否消费此次事件，所以需要**判断手指的落点x、y是否在thumbRect**内。

ps：thumbRect为计算thumb的矩形。

ACTION_MOVE

// onTouchEvent
MotionEvent.ACTION_MOVE -> {
    val moveH = this.preValueHeight * progressAttributes.step
    val dy = event.y - lastUpdateY
    if (abs(dy) > moveH) {
        var top = progressRectF.top
        var currentV = progressAttributes.current
        when {
            dy > 0 -> {  // 向下移
                top += moveH
                currentV -= progressAttributes.step
            }
            dy < 0 -> {    // 向上移
                top -= moveH
                currentV += progressAttributes.step
            }
            else -> {
                return true
            }
        }
        when {
            top <= totalProgressRectF.top ||
                    currentV > progressAttributes.max -> {
                progressRectF.top = totalProgressRectF.top
                progressAttributes.current = progressAttributes.max
            }
            top >= totalProgressRectF.bottom ||
                    currentV < progressAttributes.min -> {
                progressRectF.top = totalProgressRectF.bottom
                progressAttributes.current = progressAttributes.min
            }
            else -> {
                progressRectF.top = top
                progressAttributes.current = currentV
            }
        }
        lastUpdateY = event.y
        updateThumb()
        invalidate()
    }
}
  • 因为有步长的设计，这里每回调一次ACTION_MOVE就认为是移动一个步长的距离
    • moveH：计算一个步长的距离在实际视图中的长度
    • dy：计算这一次与上一次在y轴的差值
      • 若dy > 0认为是向上移，dy < 0是向下移
      • 由于Android视图坐标系y轴向下为正，所以向上移需要-moveH，同时当前值需要增加一个步长
    • abs(dy) > moveH：需要确定移动距离已经超过一个步长的长度，移动才有效
  • 需要增加边界判断，当top比totalProgressRectF.top还小或新计算的当前值currentV比最大值max还大，都视为已经达到最大值的状态，反之亦然。
  • 最后就是更新相关的数据，调用invalidate()重新触发onDraw绘制。

最后

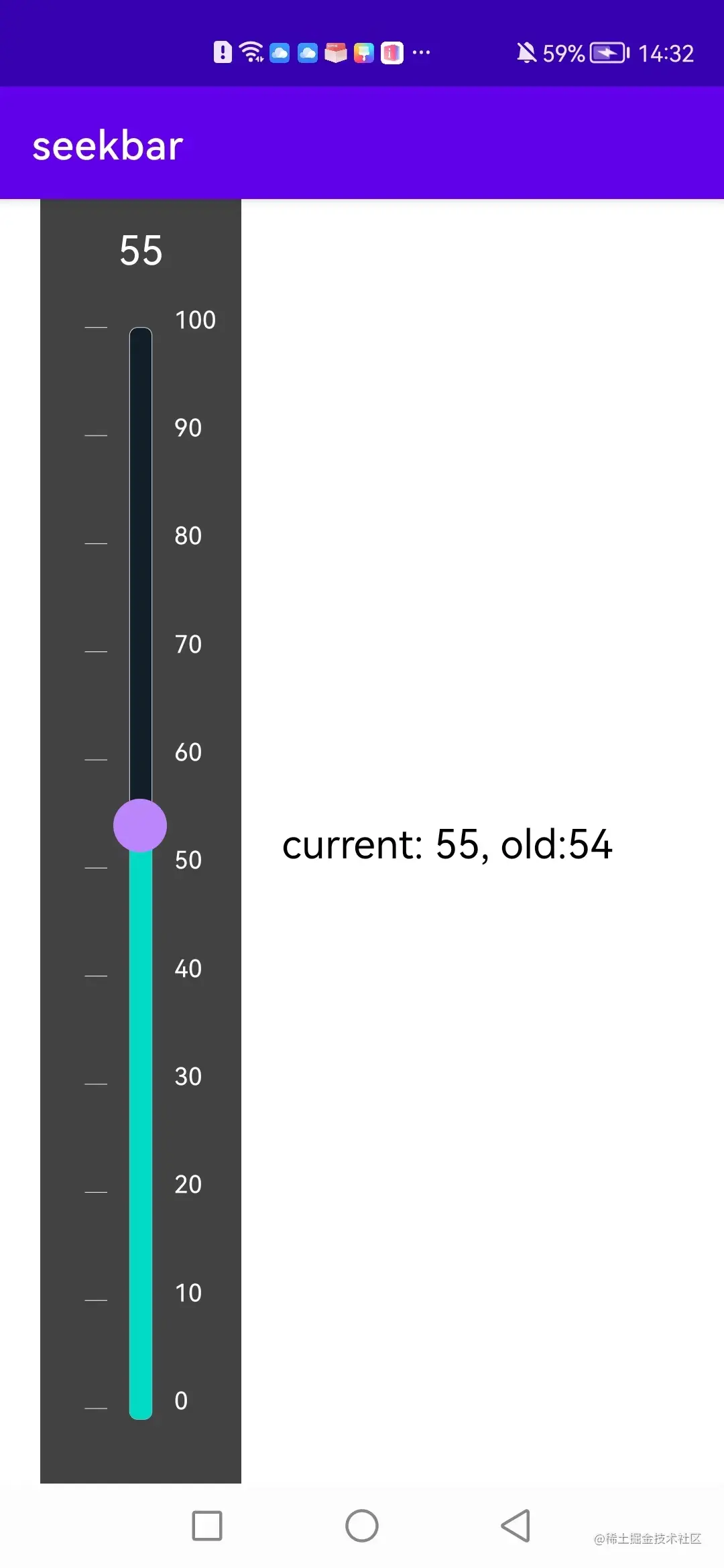

来看看效果，笔者还加了一个数值更新的监听。本文记录了一个自定义SeekBar的设计思路，如果您有更好的建议也可在下方评论，一起交流。

代码：CustomView/seekbar
