一、 城市信息模型概述

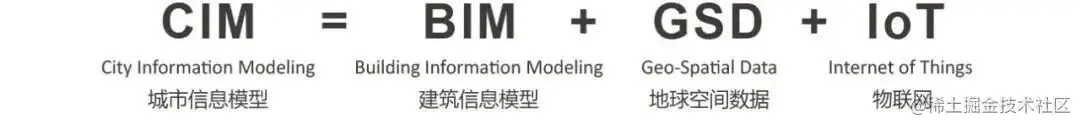

图观城市信息模型，以建筑信息模型（BIM）、地理信息系统（GIS）、物联网（IoT） 等技术为基础，整合城市地上地下、室内室外、历史现状未来多维多尺度空间数据和物联感知数据，构建起三维数字空间的城市信息有机综合体，可以广泛应用于各行业数字孪生应用构建。
城市信息模型是构建数字孪生应用的载体，根据数据源、模型特征和场景精细度，划分为CIM1-CIM7七个级别，基于城市信息模型，可以便捷高效地进行二次开发、构建行业数字孪生应用。
↑试用图观↑
二、 模型级别划分介绍
城市信息模型根据精细度可分为七级，每级模型主要内容、特征、数据源精细度描述见下表。
| 级别 | 名称 | 模型主要内容 | 主要应用场景 |
|---|---|---|---|
| CIM 1级 | 地表模型 | 地形、行政区、水系、主要道路等 | 区域和城市群的规划、建设等场景 |
| CIM 2级 | 框架模型 | 地形、建筑、交通、水系、植被等 | 城市全域规模的规划和建设 |
| CIM 3级 | 标准模型 | 地形、建筑、交通、水系、植被、场地、管线、地质、城市部件等 | 城区的建设、规划和管理 |
| CIM4级 | 精细模型 | 地形、建筑、交通、水系、植被、场地、管线管廊、地质、城市部件等 | 重点区域、建筑的规划、建设、管理、运行 |
| CIM 5级 | 功能模型 | 建筑内外、交通、场地、地下空间、管线管廊等要素及其主要功能分区 | 建筑内部功能区管理 |
| CIM 6级 | 构件模型 | 建筑内外、交通、场地、地下空间、管线管廊等要素、功能分区及其主要构件 | 建筑构件、设施管理 |
| CIM 7级 | 零件模型 | 主要设备零部件 | 精细零件管理 |

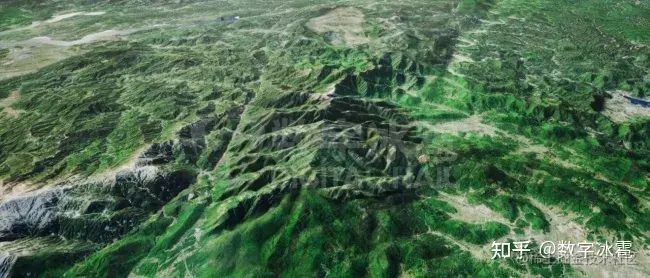

1. CIM1级 地表模型
基于卫星影像、数字高程、地形图等GIS数据，根据实体对象的基本轮廓和高度生成三维场景，用于表达地形、行政区、水系、主要道路等信息，通常应用于区域和城市群的规划、建设等场景。

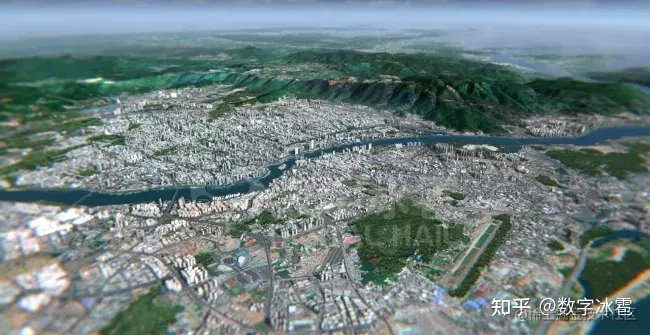

2. CIM2级 框架模型
基于卫星遥感、数字高程、城市三维模型等数据资源，生成表达实体三维框架和表面的基础模型（白模），相较于地表模型主要增加了交通、植被、建筑等信息，通常应用于城市全域规模的规划、建设等场景。

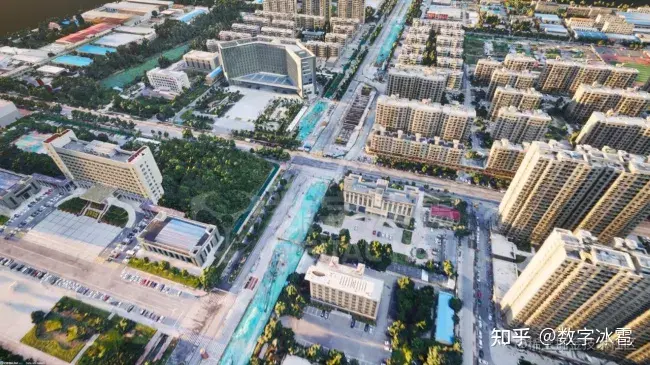

3. CIM3级 标准模型
基于卫星遥感、倾斜摄影、数字高程、地形图等数据资源，生成表达实体三维框架、内外表面的标准模型，重点对要素的三维框架、室内外表面进行表达，相较于框架模型，主要增加场地、管线、地质、城市部件等信息，通常应用于城区的规划、建设和管理等场景。

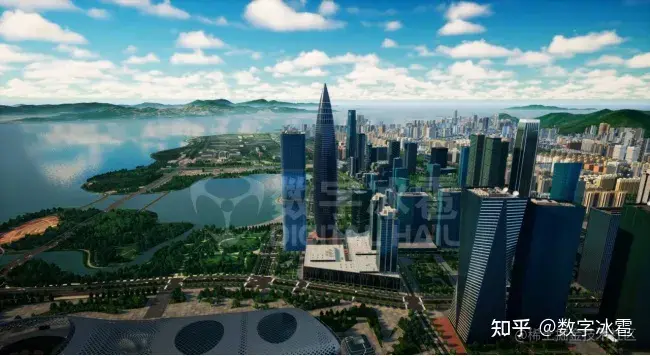

4. CIM4级 精细模型
基于BIM、CAD、倾斜摄影、数字高程、地形图等数据资源，生成表达实体三维框架、内外表面细节的精细模型，表达要素的三维框架、室内外表面及细节，通过精细模型对地形、交通设施、管廊管线、地下及地面信息、植被等进行细化补充，通常应用于重点区域、建筑的规划、建设、管理、运行。

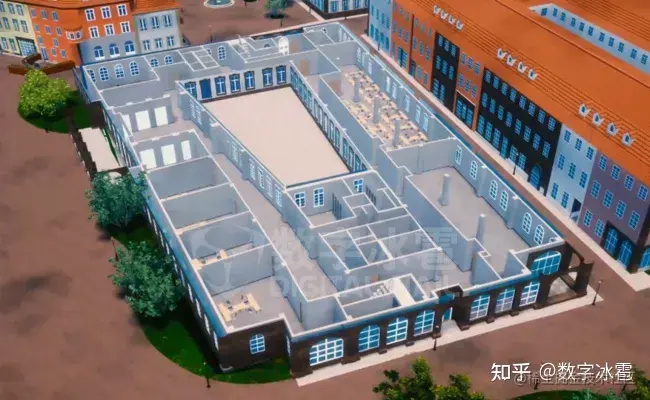

5. CIM5级 功能模型
基于BIM、CAD等数据资源，生成满足模型主要内容空间占位、功能分区等需求的功能模型，可表达建筑分层分户，主要对小范围场景下的建筑内外、交通、场地、地下空间等要素及主要功能分区等内容进行表达，通常应用于建筑内部功能分区管理等场景。

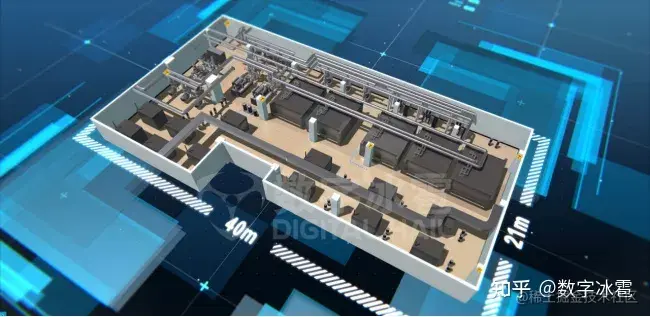

6. CIM6级 构件级模型
基于BIM、CAD等数据资源，生成满足模型主要建造安装流程、内部构建等精细识别需求的高精度构件模型，主要对小范围场景下如建筑、交通、场地等要素的主要构件、设施等内容进行表达，通常应用于建筑构件、设施管理。

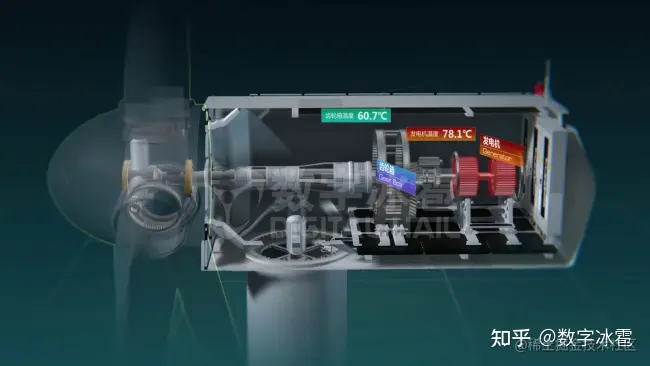

7. CIM7级 零件模型
基于BIM、工业仿真、3DMAX等数据资源，生成满足模型精细渲染、精密细节展示的高精度零件模型，通常应用于零件展示、产品管理、生产监控等场景。
*本文内容遵从住房和城乡建设部《城市信息模型（CIM）基础平台技术导则》
