正文

接上一篇文章 OSL 着色器入门简介，接着来介绍一下如何在 Blender 的 Cycles 渲染器中使用 OSL 着色器

Blender 中的 Cycles 渲染引擎有一个非常方便的 OSL Shader 开发和使用工作流。

着色器既可以从外部文件加载，也可以直接在 Blender 中编写和编译。

在你开始之前

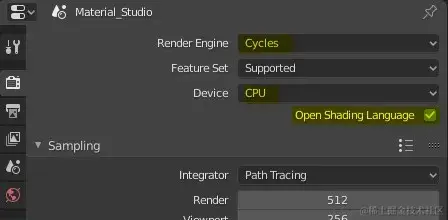

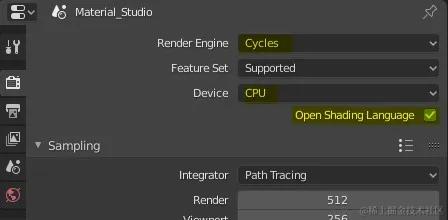

确保你的 Blender 场景设置为使用 Cycles 渲染引擎，在 CPU 渲染模式下，并检查选项 Open Shading Language :


在 Blender 中编写一个 OSL 着色器

第一步，在 Blender 的文本编辑器中编写着色器代码:

#include "stdosl.h"

surface cglDielectricBasic(
    color col = 0.0,
    float IOR = 1.5,
    float roughness = 0.0,
    normal Normal = N,
    output closure color bsdf = 0)
{
    float A, B;
    float c = fabs(dot(I, Normal));
    float g = IOR * IOR - 1 + c * c;
    float Fr = 1.;
    if(g > 0){
        g = sqrt(g);
        A = (g - c) / (g + c);
        B = (c * (g + c) - 1) / (c * (g - c) + 1);
        Fr = 0.5 * A * A * (1 + B * B);
    }
    bsdf = (col * diffuse(Normal)) * (1 - Fr) + (microfacet("ggx", Normal, (0,0,1), roughness, roughness, 0, 0)) * Fr;
}

第二步，在对象的材质着色器图(着色器编辑器视图)中，

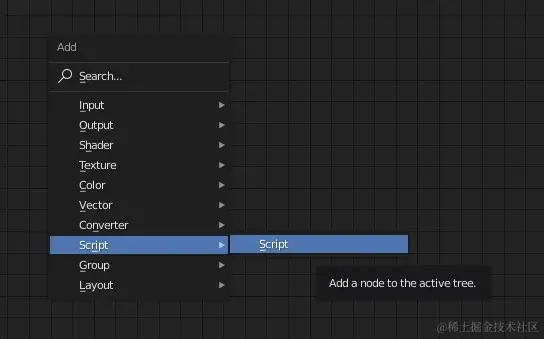

创建一个 Script 节点:

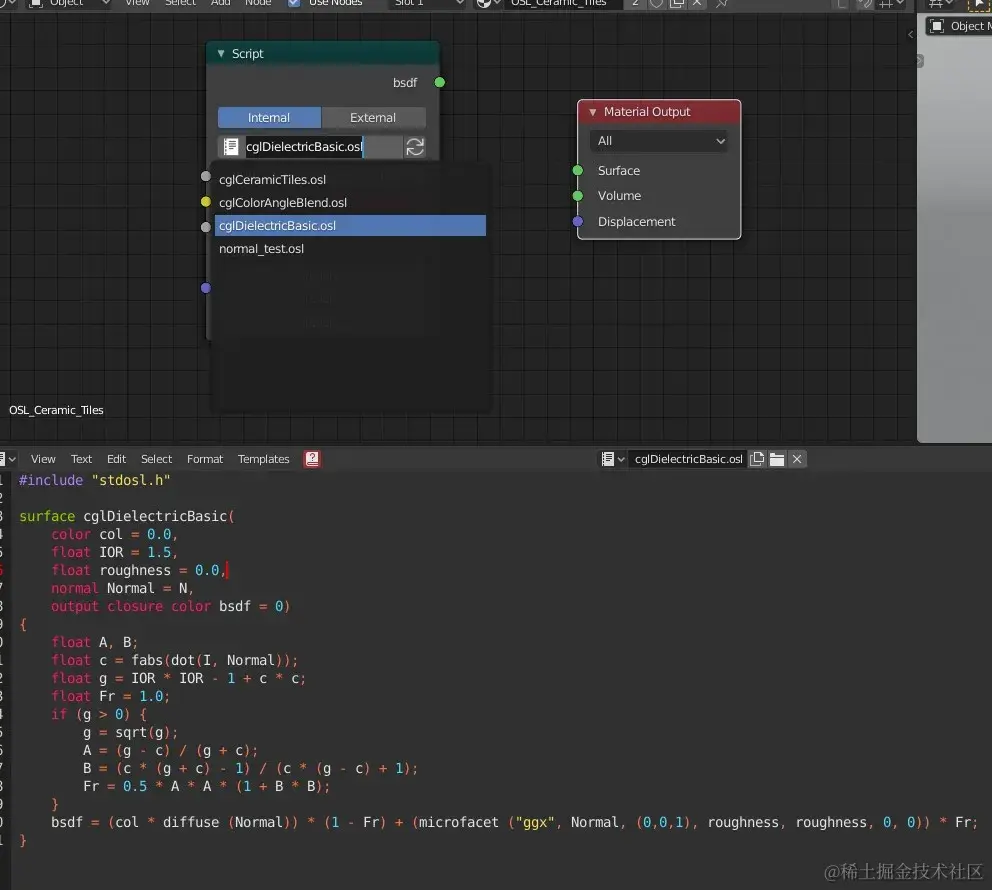

第三步，将 Script 节点的模式设置为 Internal 模式，然后从 Script 节点的 source 下拉菜单中选择你的着色器的文本:

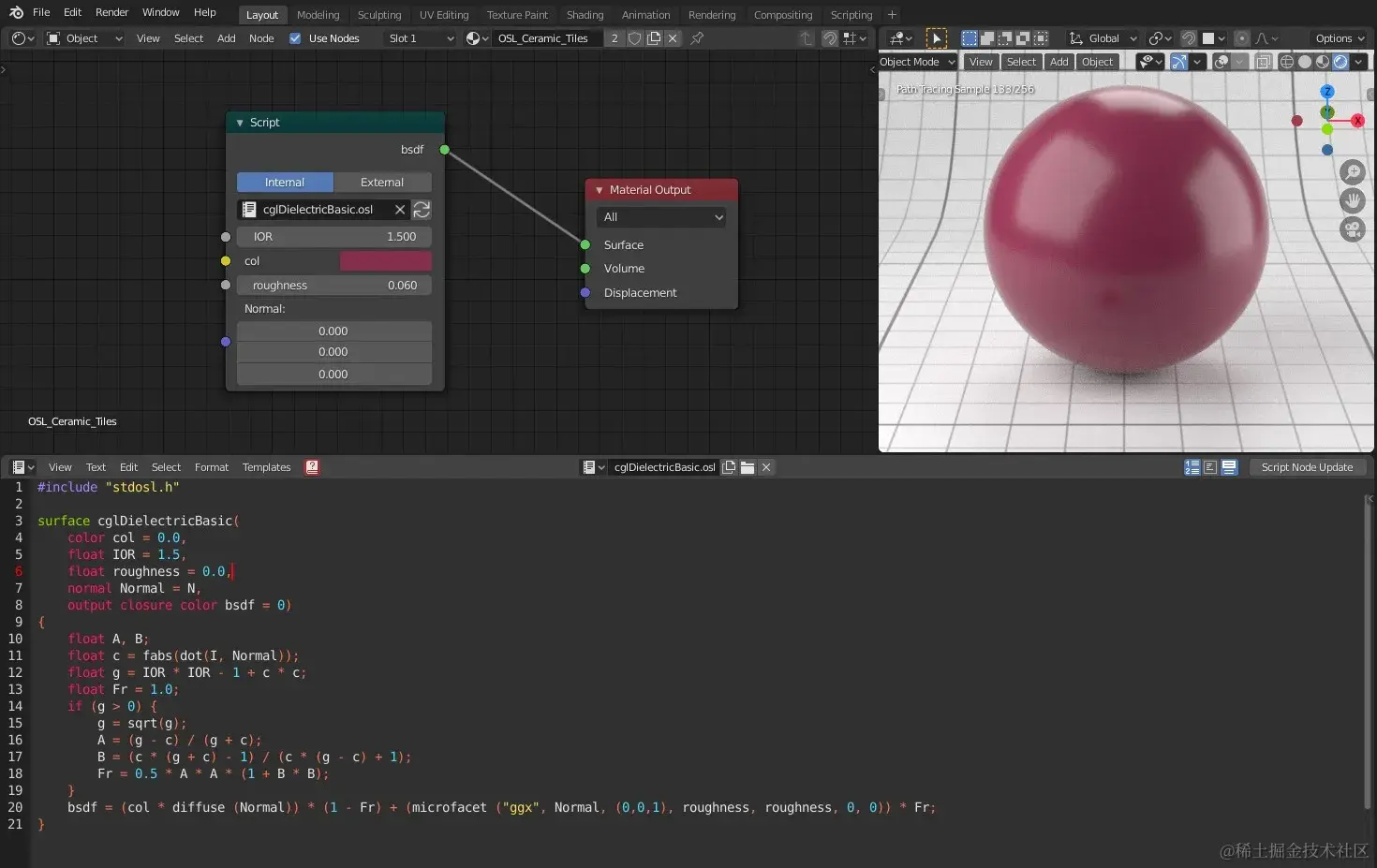

第四步，如果着色器编译成功，Script 节点将显示其输入和输出参数，您可以将其输出连接到着色器图中的适当输入。

如果你的着色器是一个材质(颜色闭包)，将它直接连接到材质输出节点的 Surface 输入，如果它是一个体积则连接到对应的 Volume 输入，或者如果它是其他材质输入所需的一个纹理，根据需要进行连接。

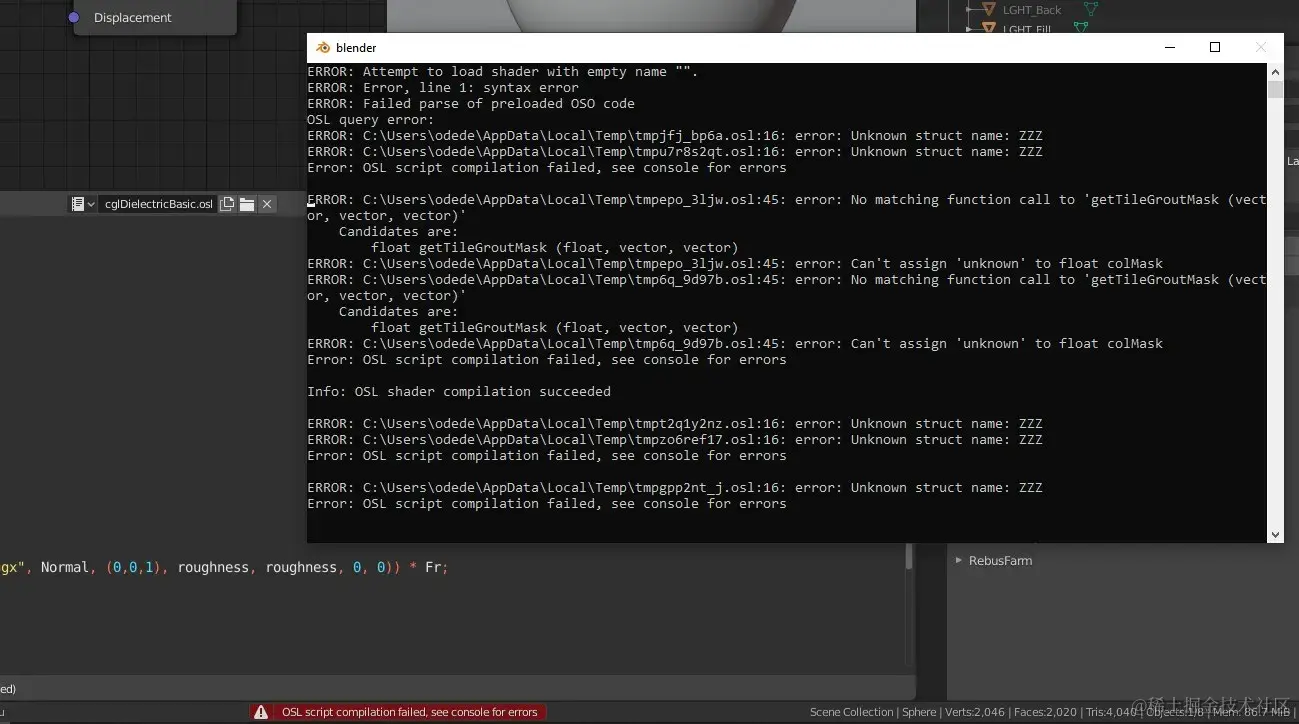

第五步， 如果着色器代码包含错误，它将无法编译通过，你可以在 Blender 的系统控制台窗口中阅读错误消息:

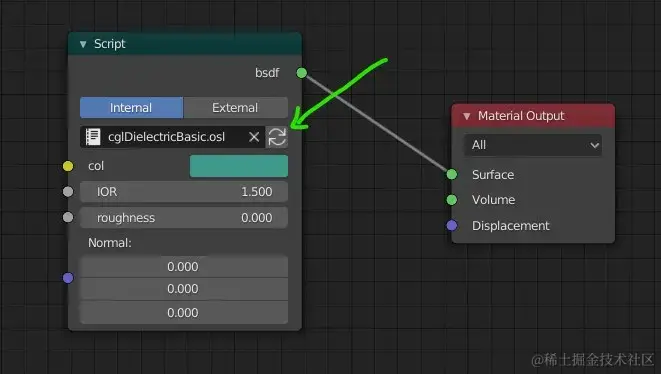

第六步，修复错误或更新着色器的代码后，按 Script 节点上的Script Node Update 按钮重新编译着色器:


加载外部 OSL 着色器到 Cycles

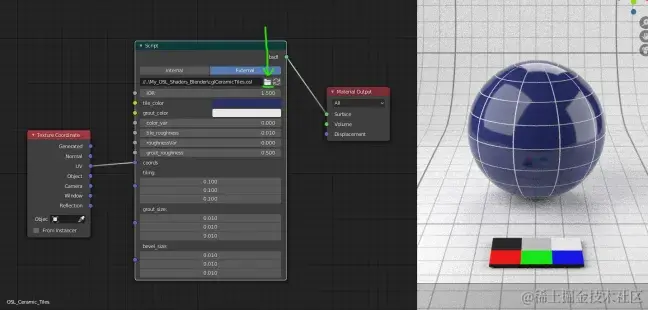

与上一节描述的工作流程完全相同，除了将 Script 节点的模式设置为 External，并在 Script 节点中输入 着色器文件的路径，或者使用 文件浏览器 按下文件夹按钮来定位它:


参考

  1. OSL read-list
  2. What are OSL shaders?
  3. Using OSL shaders in Arnold for Maya
  4. Using OSL shaders in V-ray for 3ds max
  5. Writing a basic OSL color shader
  6. Blender 2.83 OSL bug & fix

GLSL 与 OSL 的区别与联系 （2024.9.20 补充）

GLSL（OpenGL Shading Language）和 OSL（Open Shading Language）都是用于编写着色器程序的高级语言，但它们的设计目标、应用场景以及支持的功能有所不同。

GLSL (OpenGL Shading Language):

  • 设计目的: GLSL 是为 OpenGL 图形库设计的，它允许开发者直接在图形硬件上执行自定义的顶点和片段着色器。
  • 应用场景: 主要用于实时渲染，比如游戏开发、虚拟现实应用等，因为它能够充分利用现代 GPU 的强大计算能力。
  • 特点:
    • 支持多种类型的着色器：顶点着色器、片段着色器、几何着色器、曲面细分控制着色器、曲面细分评估着色器和计算着色器。
    • 语法类似于 C 语言，易于学习。
    • 高度集成于 OpenGL API 中。
    • 可以进行实时反馈，适合交互式应用。
  • 局限性: GLSL 着重于提供对底层图形硬件的访问，因此对于更复杂的材质表达和光线追踪等功能的支持较为有限。

OSL (Open Shading Language):

  • 设计目的: OSL 是专为离线渲染而设计的，它的目的是为了创建高度灵活且可移植的材质和照明效果。
  • 应用场景: 主要用于电影制作、视觉效果(VFX)行业以及高质量的动画渲染。
  • 特点:
    • 提供了丰富的材质描述功能，支持各种复杂的材质属性。
    • 具有良好的跨平台兼容性，可以在不同的渲染引擎间共享着色器代码。
    • 支持延迟渲染特性，可以将计算推迟到真正需要时再执行。
    • 语法也类似于 C 语言，但是针对着色器编程做了优化。
    • 强调的是材质的物理正确性和艺术上的灵活性。
  • 局限性: OSL 不是为实时渲染设计的，所以不适合那些需要极高帧率的应用场景。此外，OSL 的实现通常需要一个解释器或者编译器来运行，这可能会影响性能。

联系:

  • 两者都使用类似 C 语言的语法，使得熟悉一种语言的人相对容易过渡到另一种。
  • 它们都提供了编写高性能图形代码的能力，尽管是在不同的上下文中。
  • 两种语言都可以用来描述物体表面的颜色、纹理和其他属性，只是适用的领域不同。

总之，GLSL 更适用于实时图形渲染，而 OSL 则更适合于需要复杂材质和光照处理的离线渲染。选择哪一种取决于具体的应用需求。
