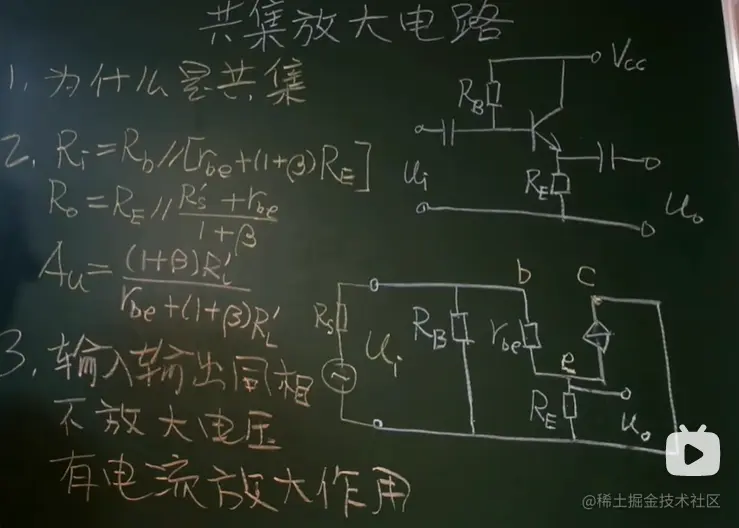

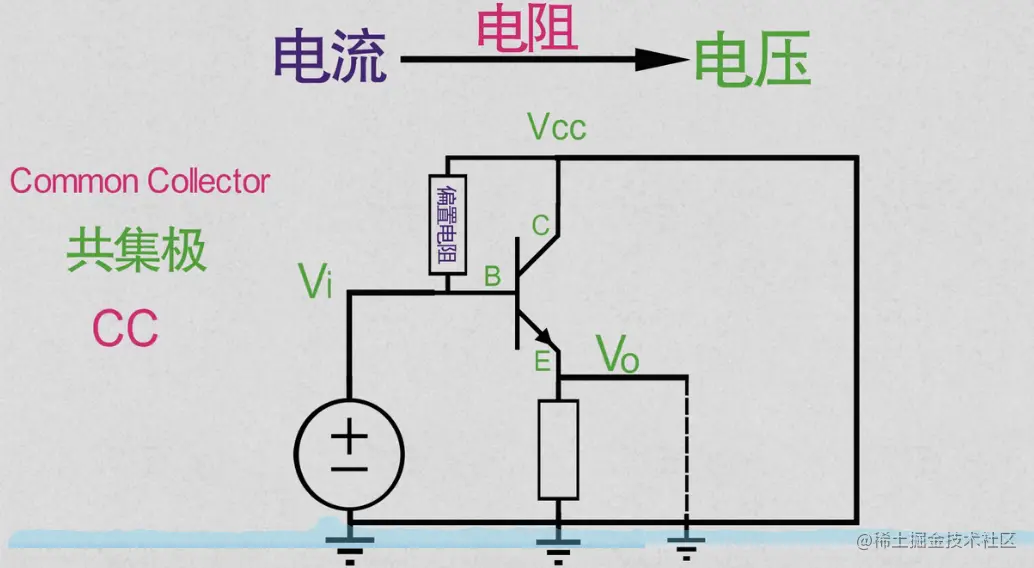

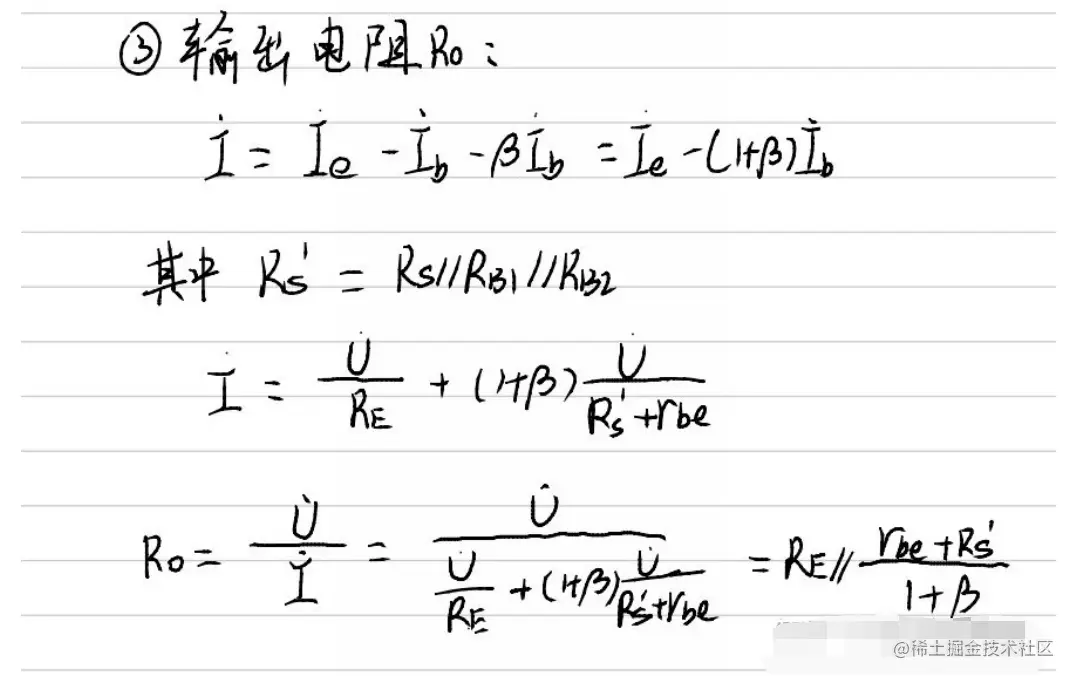

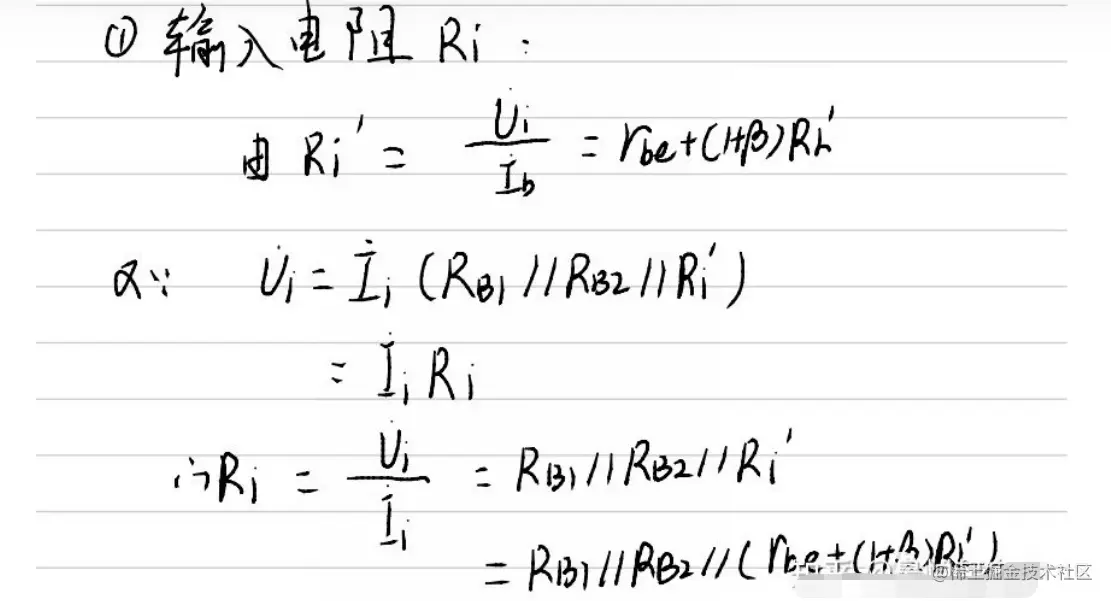

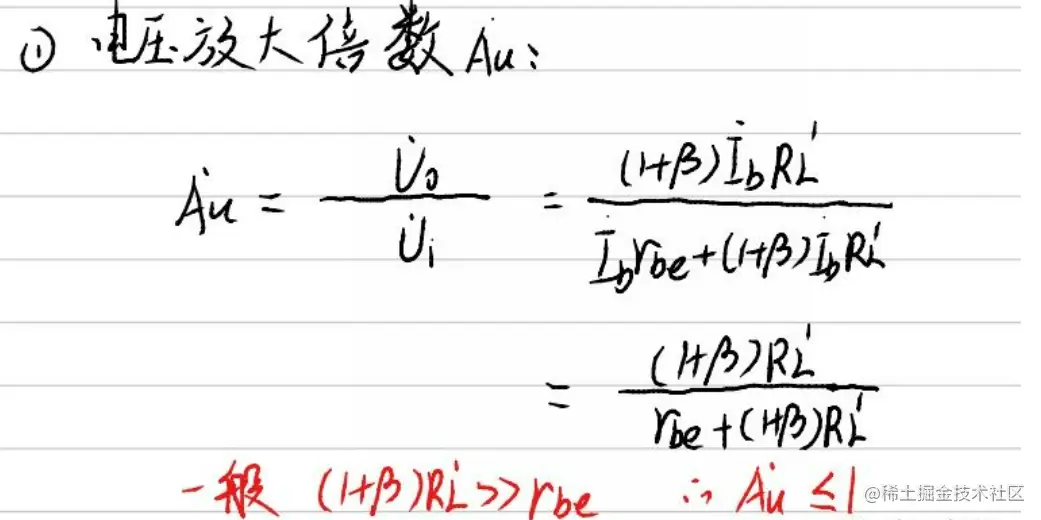

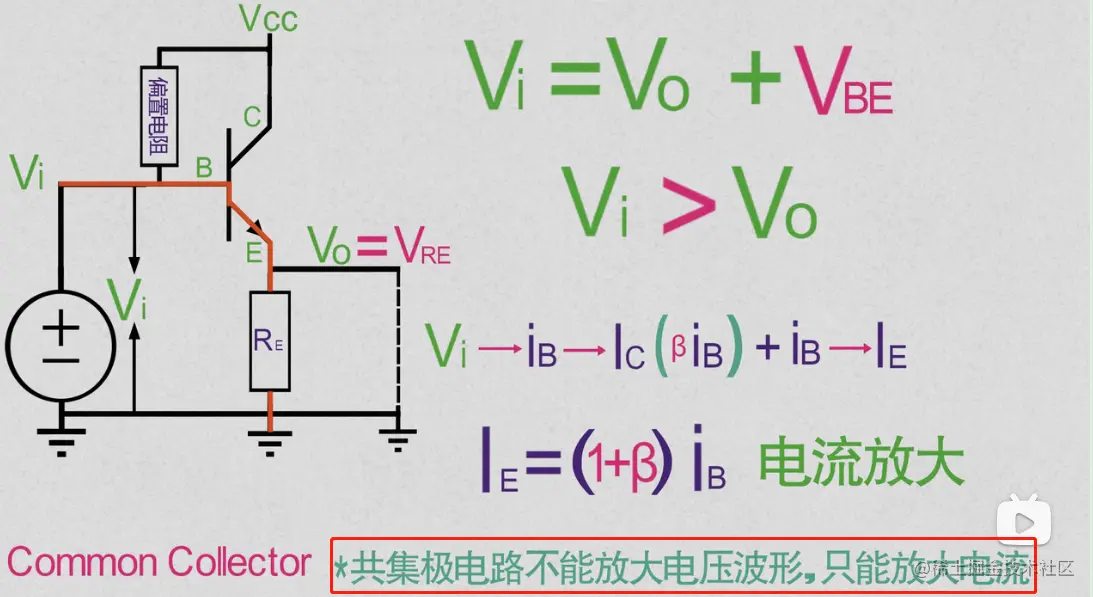

三极管共集放大电路技术原理-综合 技术洞察TIC 2022-09-14 390 阅读1分钟 1 共集放大电路 共集放大电路因为0 < Au < 1，所以只能放大电流不能放大电压，（因为IE远远大于IB，所以有电流放大能力）；输入电阻大，输出电阻小，具有电压跟随的特点，常用于电压跟随器或电压放大电路的输入及和输出级。 1.1 共集放大电路及交流小信号模型、计算 共集放大电路原理图 交流通路 输入输出信号 放大倍数求解 输入电阻 输出电阻 2 不能放大电压，只能放大电流
