共射放大电路既能放大电流又能放大电压，输入与输出反相；输出电阻较大，频带较窄。常作为低频电压放大电路的单元电路。

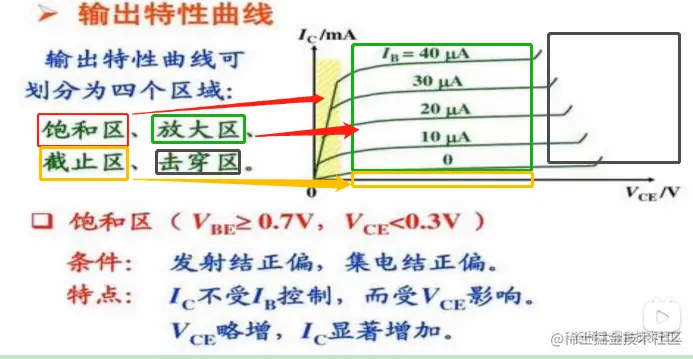

1 三极管输入输出特性
- 饱和区的原因解释：实际上，饱和区（saturation area）的主要原因是
Uce太小，无法把发射到b区的电子吸引到c区，导致电子在b区大量集结，饱和saturation这个词指的是b区电子饱和了，而不是ic电流饱和了，关于这点建议查阅IEEE原始论文。

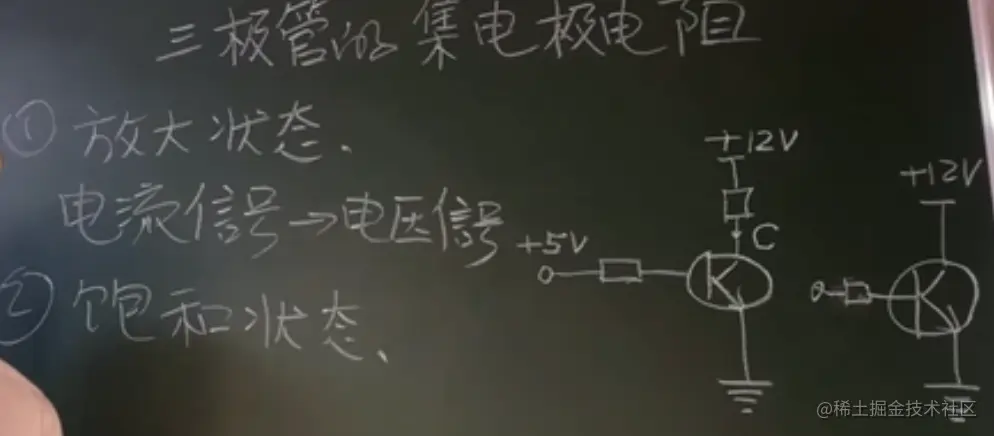

2 三极管集电极电阻作用
- Rc如果没有的话，虽然电流在变，电压却没有变化，如果检测C点，电压一直是12V，得不到变化的电压信号
- 通过Rc压降的变化，比如不断增加基极电流，Ic不断增加，VR电压不断增加，使得C点电压不断降低（
Vcc-Ic*Rc），最终使得三极管集电极C点接近基极电压时，此时三极管进入临界饱和状态，如果没有Rc压降的变化，C点永远都是12V

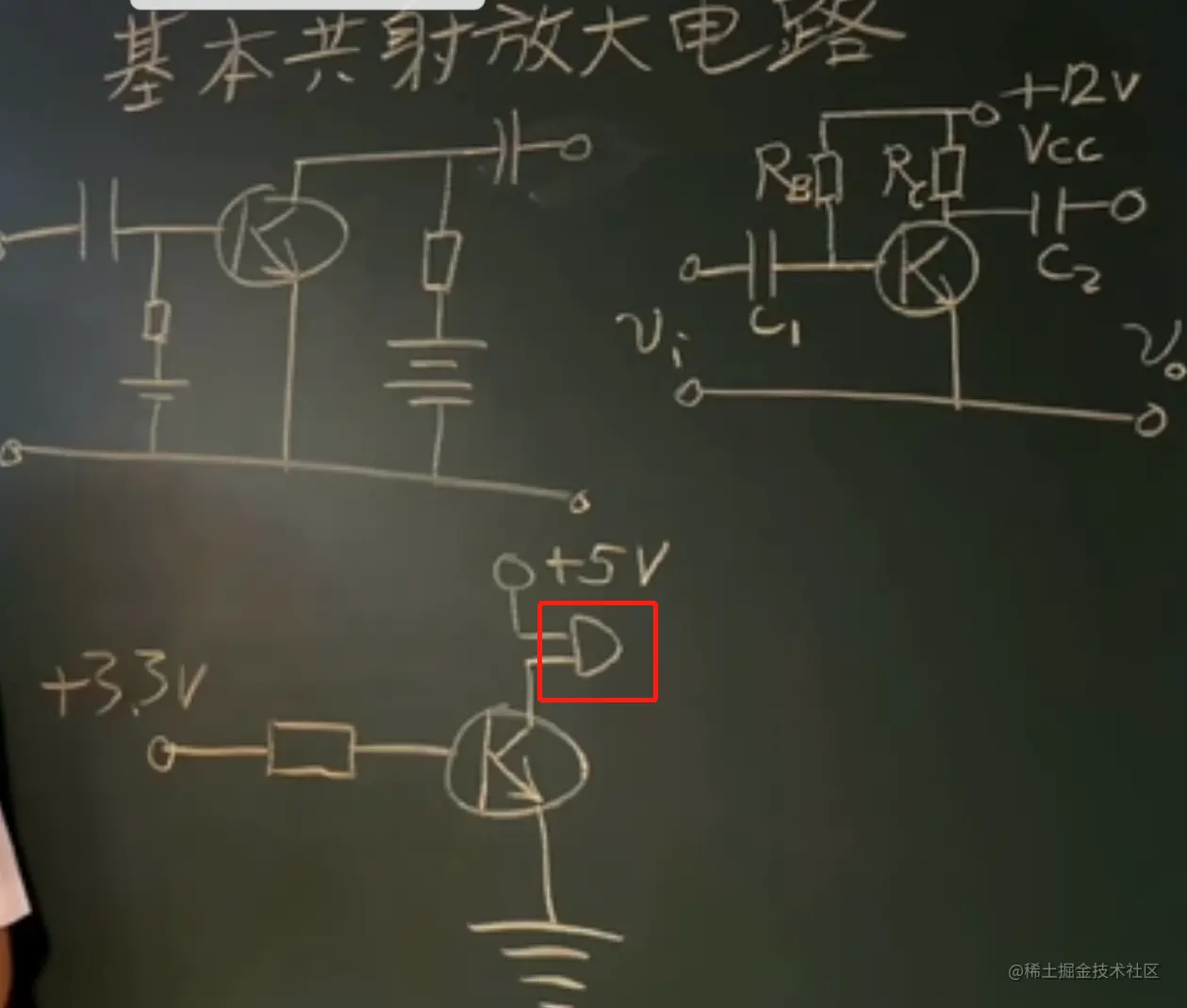

3 三极管共射放大电路
负载一般接在集电极，因为放在发射极，容易导致三极管截止RB选择一般要大- 把交流和直流信号分割开，交流信号承载信息，所以
主要放大交流信号 - 耦合电容作用是
隔直通交，隔的直 - 通过在发射极和基极并联电压，来抬高共射放大电路开启电压
4 共射放大电路静态工作点（直流等效）
- C点电压不断超过12V，情况2是不合理的

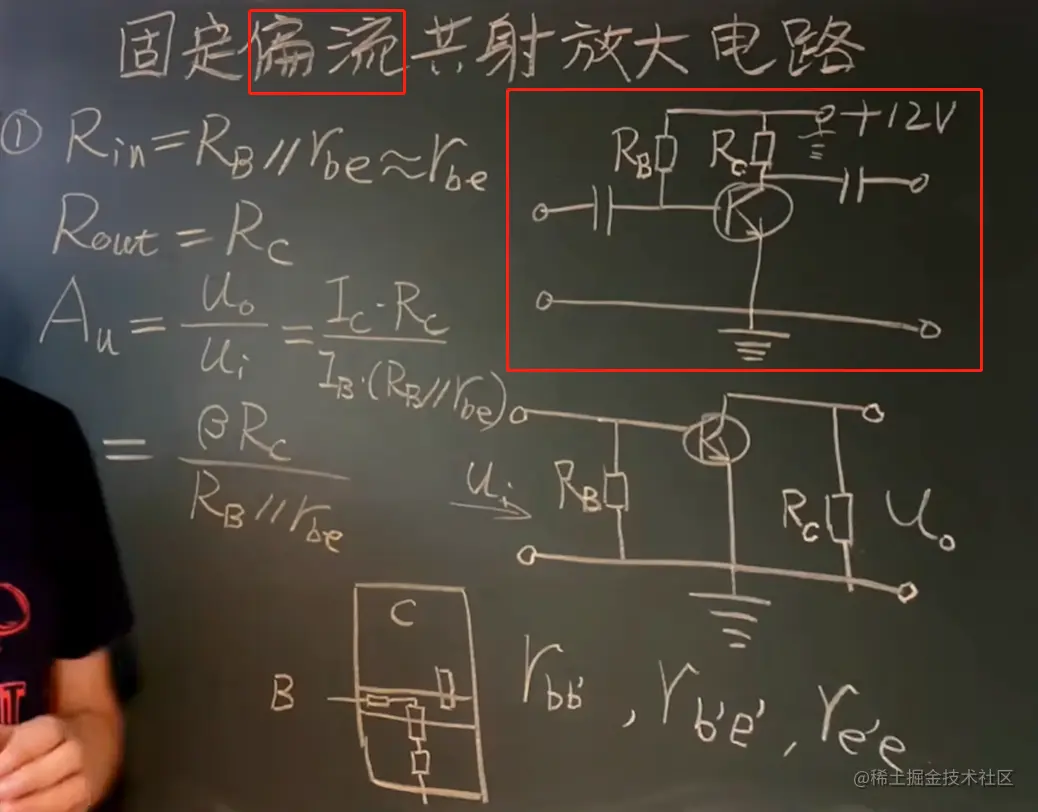

5 固定偏流（共射放大电路交流特性）
- 固定偏流放大电路会出现静态工作点偏移问题（
温漂：受温度影响，静态工作点会偏移）
6 分压偏置（共射放大电路交流特性）

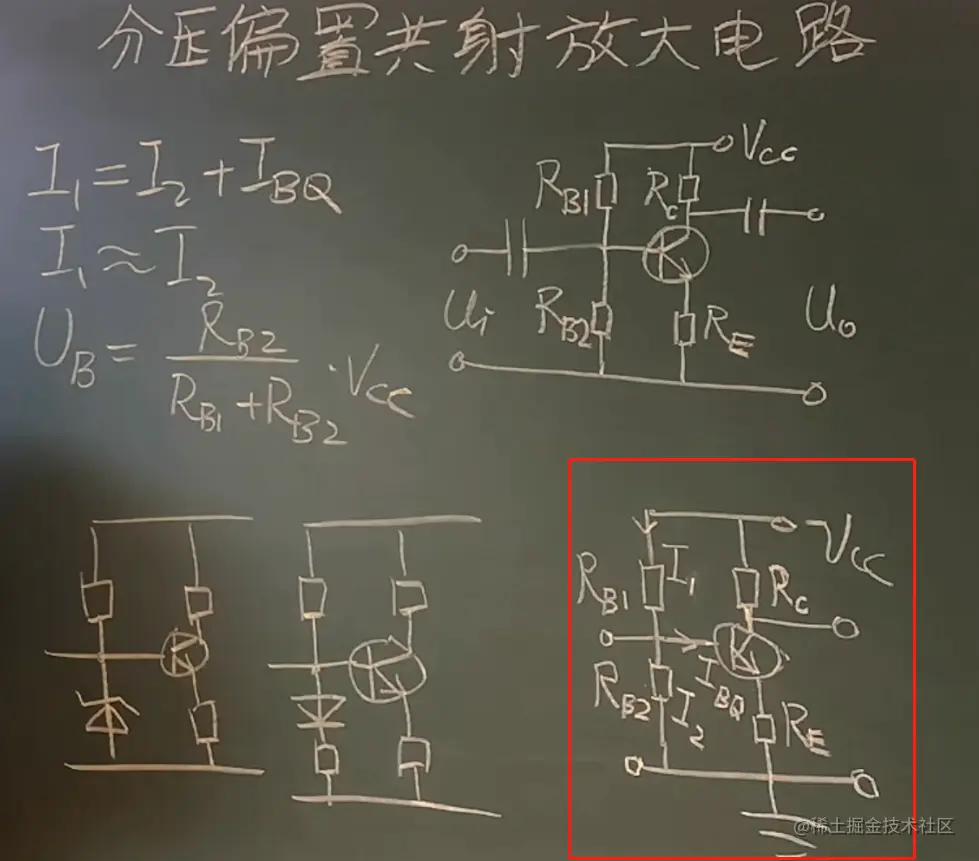

6.1 分压偏置
- 分压偏置放大电路又叫
工作点稳定电路，是对固定偏流放大电路的改进，因为固定偏流放大电路会出现静态工作点偏移问题（温漂：受温度影响，静态工作点会偏移） - 虚断假设I1=I2+I(BQ)，因为I(BQ）非常小，认为通过电阻合理取值，使得I(BQ）＜＜I2，近似认为I1≈I2（这种现象可以认为虚断：
流入电流很小，认为假的断开）。电压VCC只通过电阻R(B2)和R(B1)进行分压。当认为虚断时，忽略I(BQ），基极电压Ub可以认为就是电阻R(B2)的电压。所以基极电压只和两个电阻有关，和温度没有关系，不受温度响
6.2 负反馈分析
- 温度如果上升，集电极I（C）电流增加，发射极电流增加，发射极电压增加，又因为发射极下边接地，所以
发射极的压降增加。又因为U(B)电压不变（UB电压只和两个电阻有关），又因为，U(B)=Ube+Ue,当发射极电压抬高，基极电压不变，三极管压降就会降低，所以Ibe就会降低，因为I（c）=βIbe，所以I(C)减小!!!!!!!!!
6.3 发射极电阻作用
- 起到反馈作用，将集电极电流的（增大）变化转为电压的（增大）变化，从而抬高发射极压降，引起基极电流减小，从而引起集电极电流的减小。
6.4 R(B2)电阻作用
- 如果没有R(B2)，只有R(B1)、R(C)、R(E),这三个电阻都是不变的，好家伙都不变，还怎么负反馈？？当发射极压降升高，基极电流还怎么变啊，基极电流之所以变化，就是因为R(B2)的分流啊
- R(B2)电阻也可以用其他东西代替作用，比如左图的稳压管和（右图的二极管+电阻）
- 利用稳压管温度升高电流增大的特性，利用
二极管温度升高伏安特性曲线左移的特点（当温度升高，曲线左移，相同电压下，温度高的需要的电流就大，所以也是相当于：当温度上升时，R(B2)电流增大，流向基极电流减小，起到分流作用

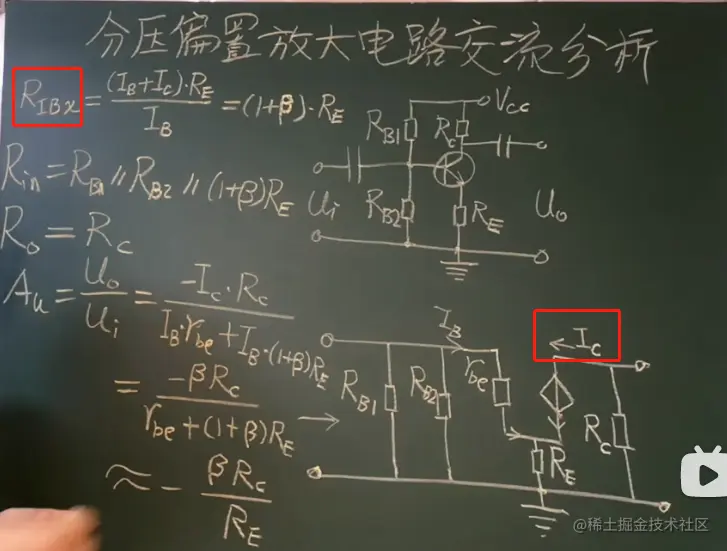

7 三极管射极电阻到底如何影响输入回路
- 静态工作点特性：之所以实现静态工作点稳定，主要是Re反馈电阻的作用，而Re既不能太小（反馈作用不够），也不能太大（影响正常电路作用：因为Rc下边流过Re，所以必然会影响总的功耗（一般调节静态工作点主要调节Rb1，微调节Rb2，Rb1比Rb2选择更大）

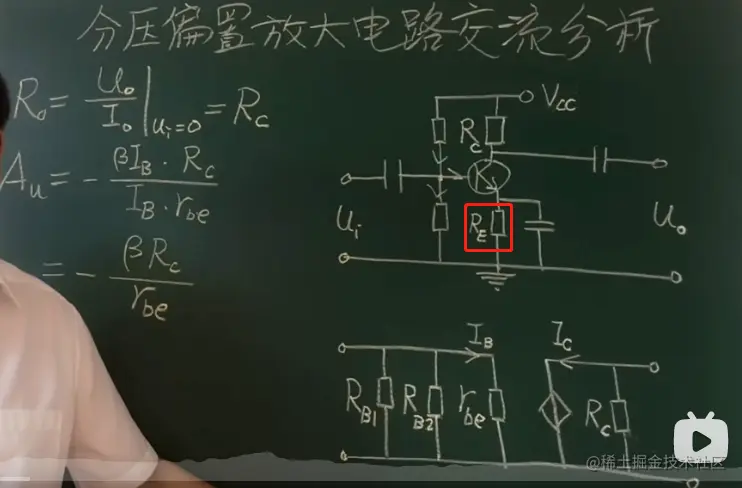

8 共射放大电路的旁路电容
- 交流特性情况下，Re被短路
- 加入旁路电容时，输入阻抗变小了，因为没有Re了
- 当输入电流Ib＝0，βIb＝Ic＝0，所以Rc左边的导线全部断路了！！！根本轮不到下边Re起作用啊！！！
- 因为有旁路电容，直接将Re断路了，所以Au=-βRc/rbe，可以看出，里边有三极管放大倍数β，而三极管受温度影比较大，即
加入旁路电路，使得电压放大倍数受温度影响而变得不稳定，这是旁路电容的缺点。 - 一般都是要加的。如果不加，输入阻抗会大幅度增加，虽然电压驱动电路输入阻抗大是好事，但是在这个电路中输入阻抗增大会使放大倍数减小。空载放大倍数接近RC/RE，如果RE太大，不但不会放大，还会衰减
