中秋快乐 团团圆圆

今天是中秋节，不知道各位小伙伴是不是和家人团聚在一起呢。

由于每天上班，学习时间有限，中秋三天我就用来学习了。

前端时间刷了很多真题，也慢慢的感受到了一些出题的套路，以及一些常考的点。

于是一个一个知识点来总结吧。

今天想总结一下的是《系统架构师》考试中的图。

本文只针对应试，每个类型的图，都找了个图片，可以有直观感受，但是不针对每一个图的详细要素做讲解。

分类

数据流图（DFD）

• 在数据库设计的需求分析阶段，需要形成 需求说明文档、数据字典、数据流图

他用来表示功能模型。

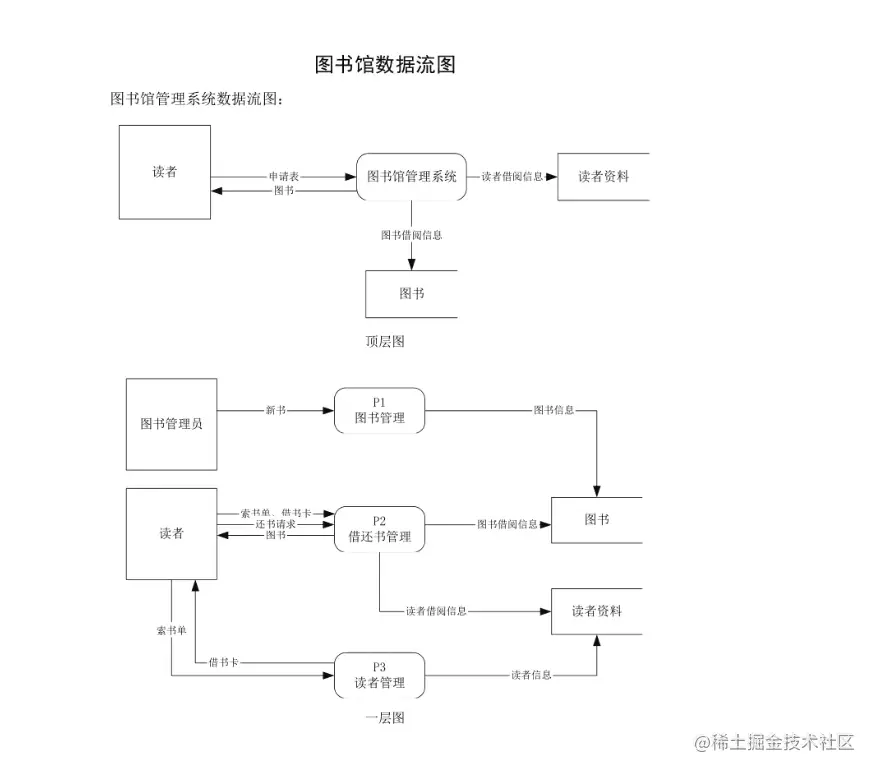

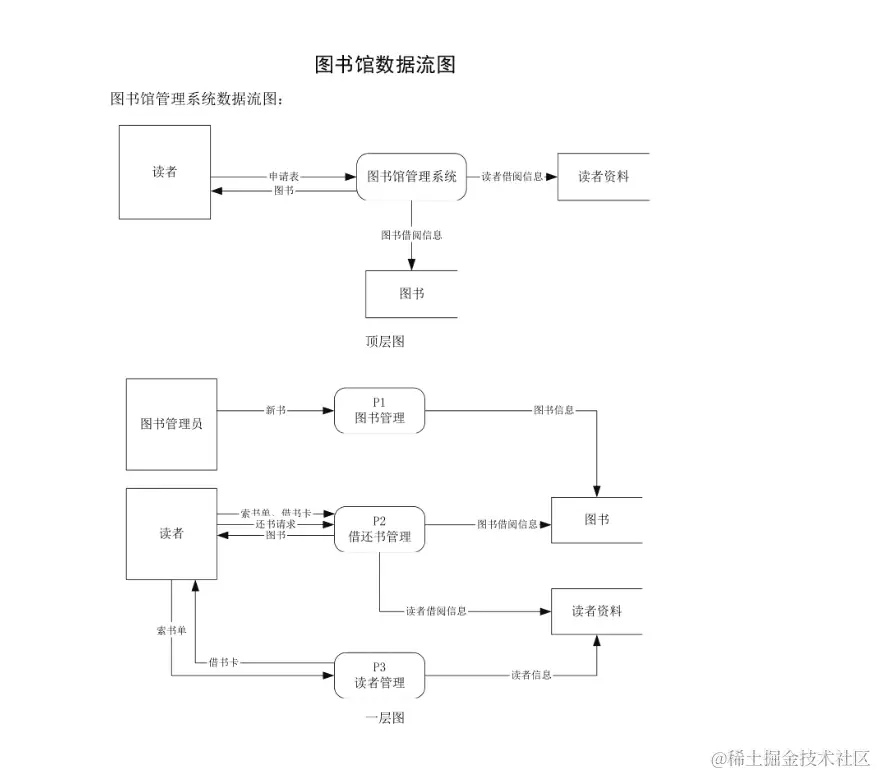

数据流图大概就长这个样子：

结构图

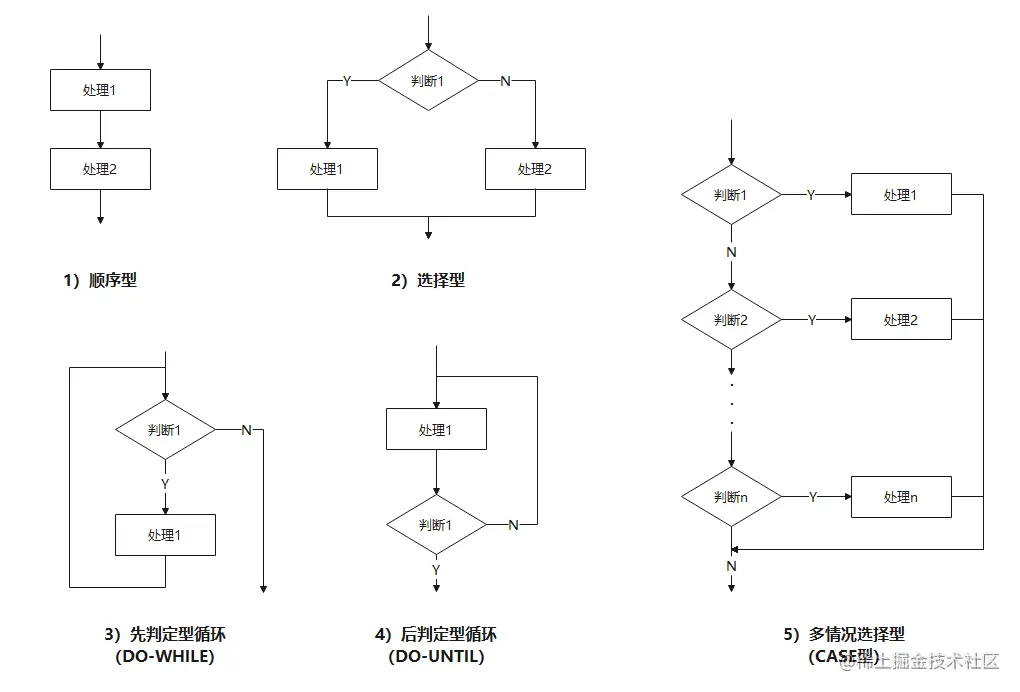

程序流程图和盒图

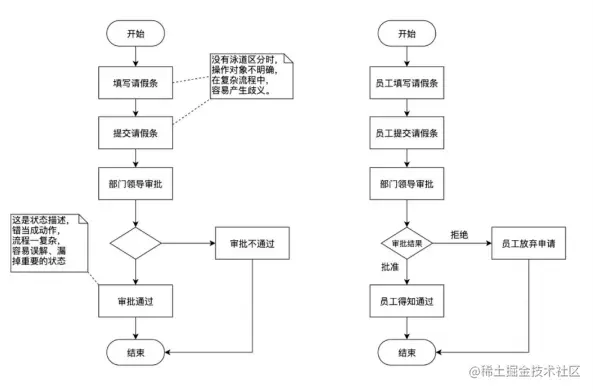

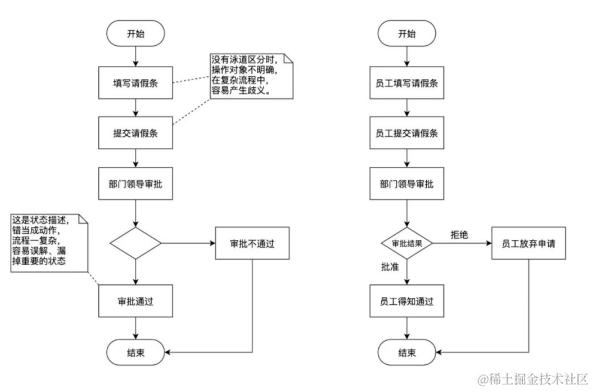

程序流程图和盒图都是用来描述程序的细节逻辑的。 包括顺序、分支、循环等环节。

这个可能很多人都见过，初学编程的时候经常见到：

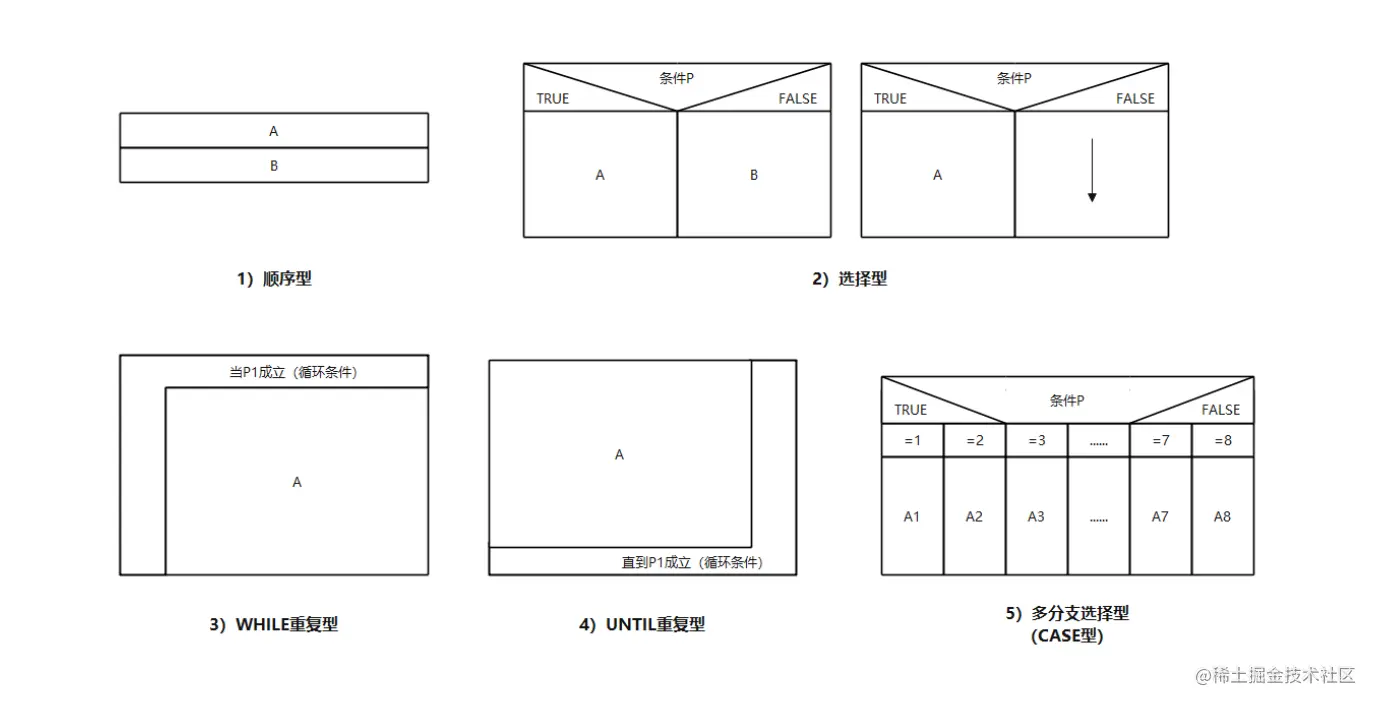

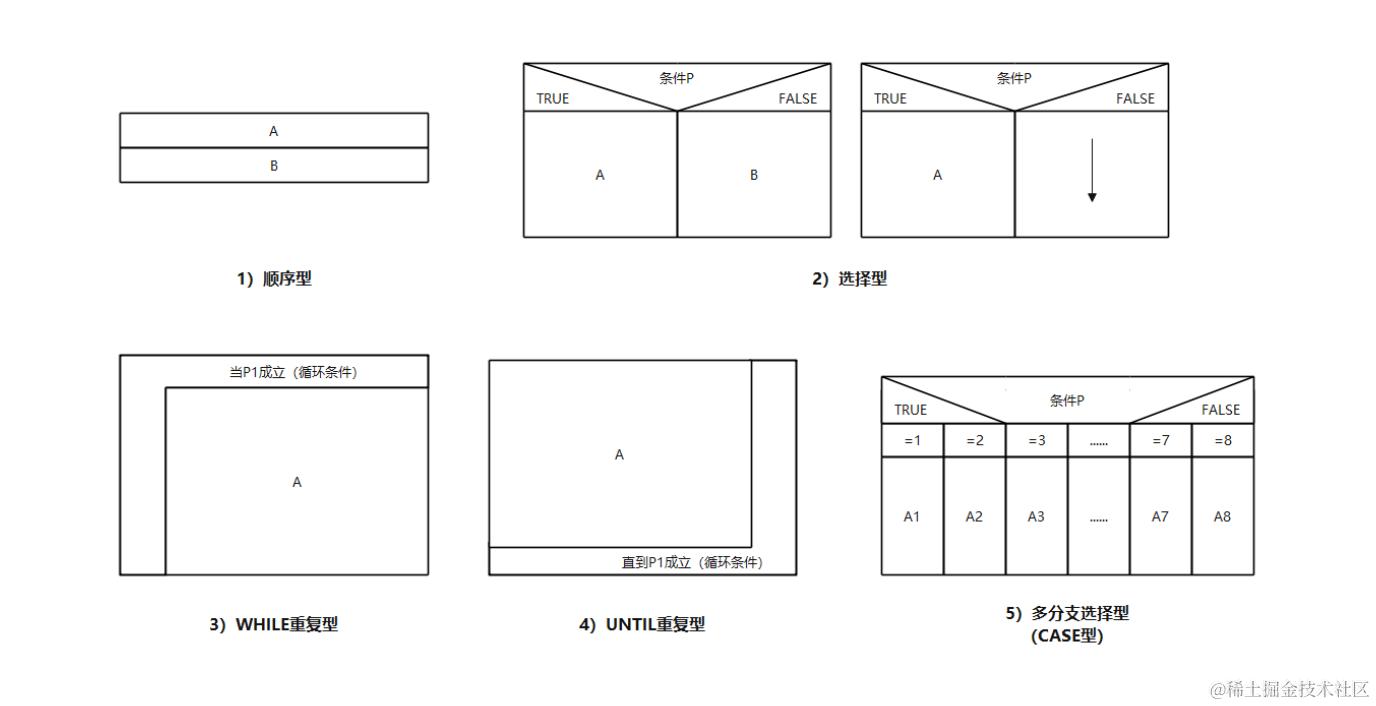

盒图 和程序流程图类似：

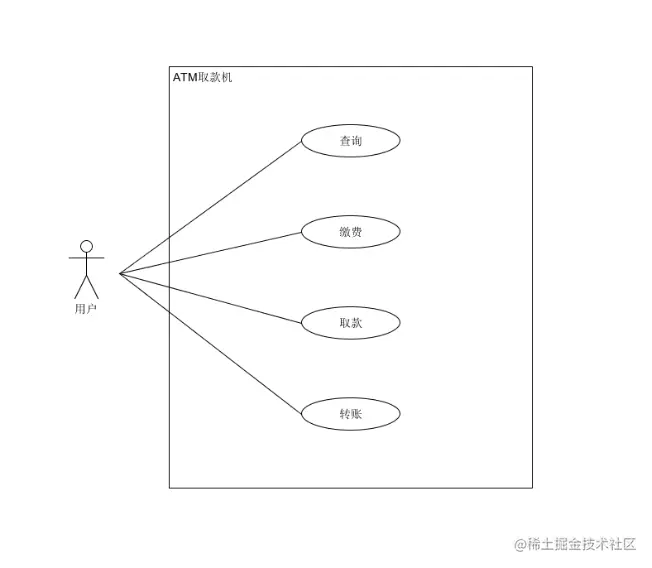

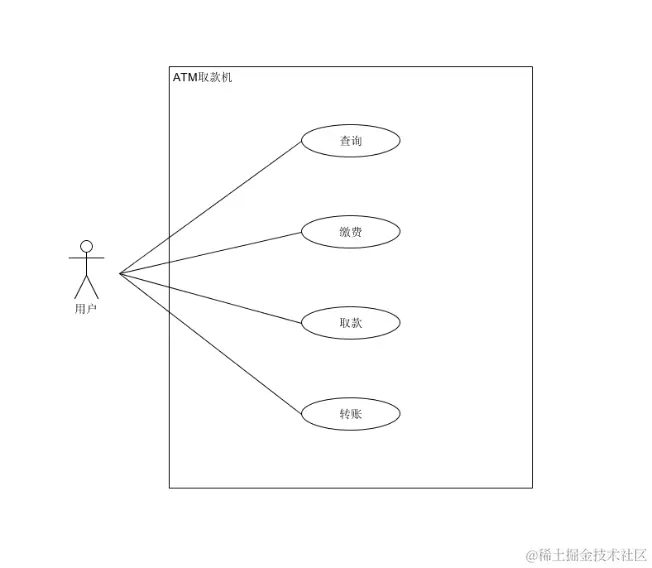

用例图

用例图(use case diagram)。描述一组用例、 参与者(- -种特殊的类)及它们之间的关系。用例图给出系统的静态用例视图。这些图在对系统的行为进行组织和建模时是非常重要的。

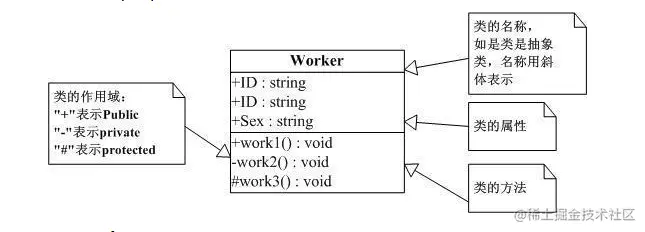

类图

类图(class diagram)。描述- -组类、接口、协作和它们之间的关系。在面向对象系统的建模中，最常见的图就是类图。类图给出了系统的静态设计视图，活动类的类图给出了系统的静态进程视图。

表达类的内部属性和行为，以及类之间的交互关系。

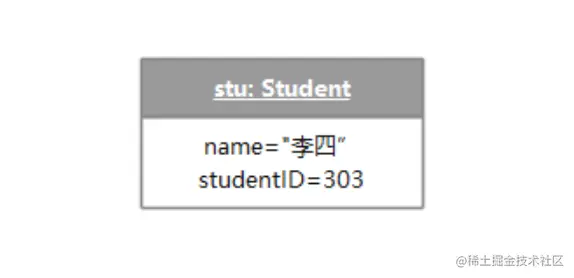

对象图

对象图(object diagram)。描述一组对 象及它们之间的关系。对象图描述了在类图中所建立的事物实例的静态快照。和类图一样，这些图给出系统的静态设计视图或静态进程视图，但它们是从真实案例或原型案例的角度建立的。

对象图的元素只有名称和属性，没有方法：

交互图

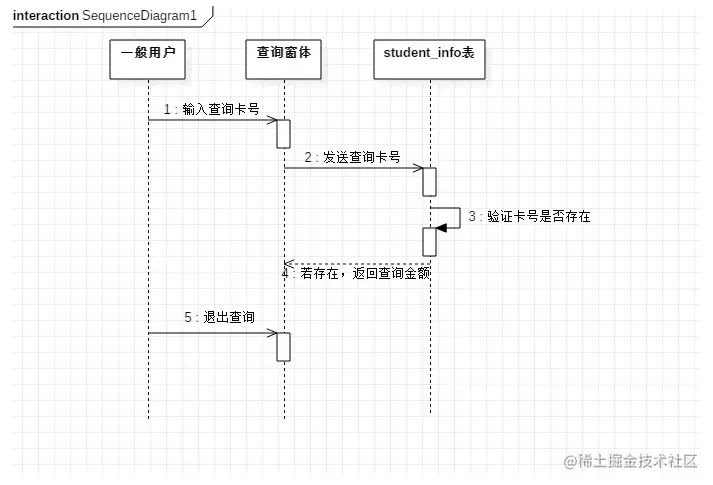

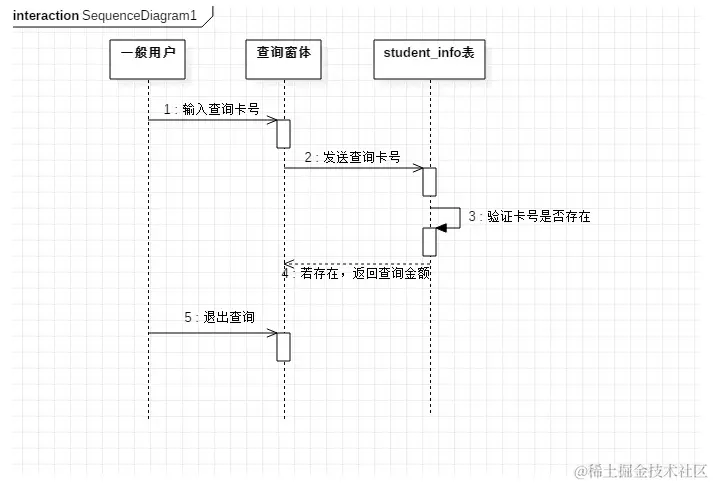

顺序图

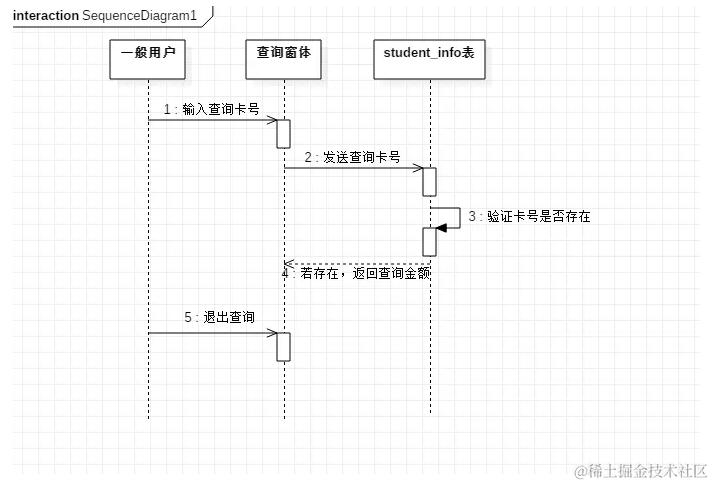

顺序图( sequence diagram，序列图)。是一种交互图(interaction diagram)，展现了一种交互，它由- -组对象或角色以及它们之间可能发送的消息构成。交互图专注于系统的动态视图。顺序图是强调消息的时间次序的交互图。

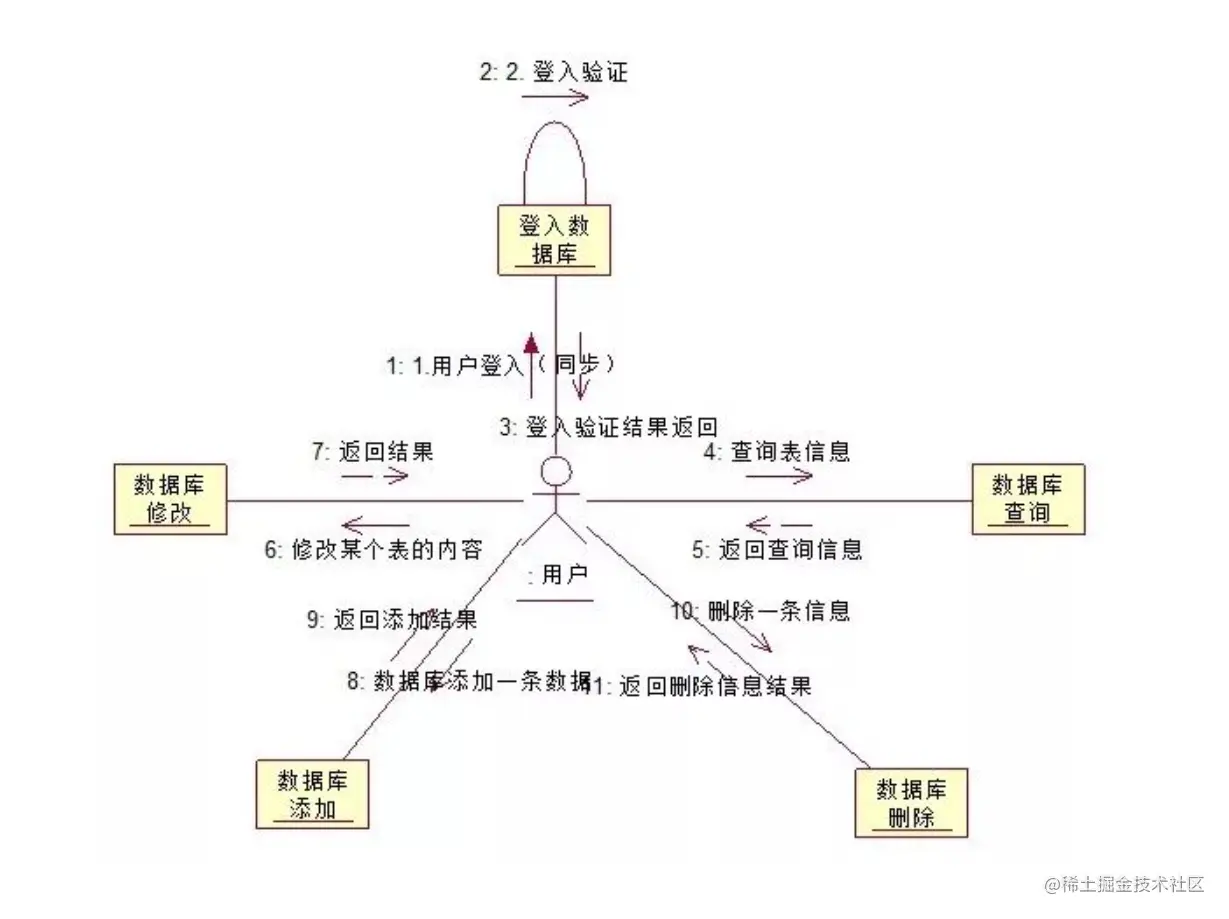

通信图

通信图(communication diagram)。也是一种交互图， 它强调收发消息的对象或角色的结构组织。顺序图和通信图表达了类似的基本概念,但每种图所强调的概念不同， 顺序图强调的是时序，通信图则强调消息流经的数据结构。

定时图

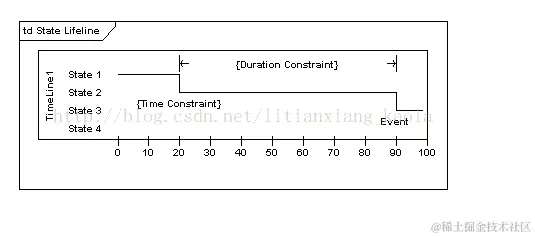

定时图(timing diagram, 计时图)。 也是一种交互图，它强调消息跨越不同对象或角色的实际时间，而不仅仅只是关心消息的相对顺序。

状态图

状态图(state diagram)。描述-一个状态机，它由状态、转移、事件和活动组成。状态图给出了对象的动态视图。它对于接口、类或协作的行为建模尤为重要，而且它强调事件导致的对象行为，这非常有助于对反应式系统建模。

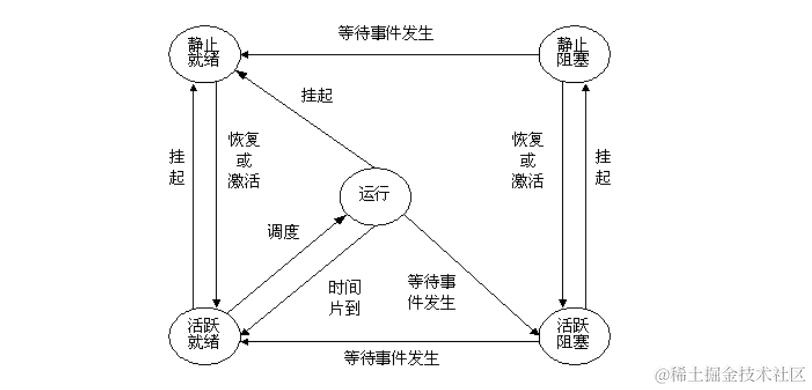

最经典的就是进程状态图。

活动图

活动图(activitydiagram)。将进程或其他计算的结构展示为计算内部--步步的控制流和数据流。活动图专注于系统的动态视图。它对系统的功能建模特别重要，并强调对象间的控制流程。

定义对象的内部行为

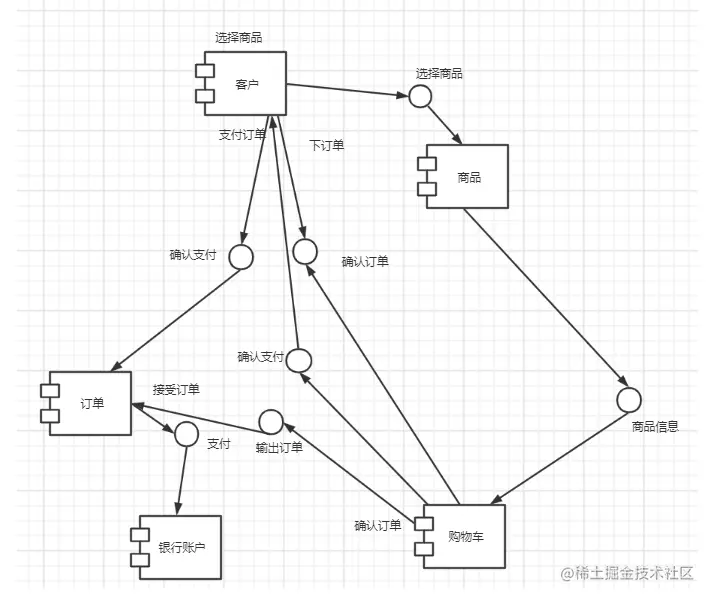

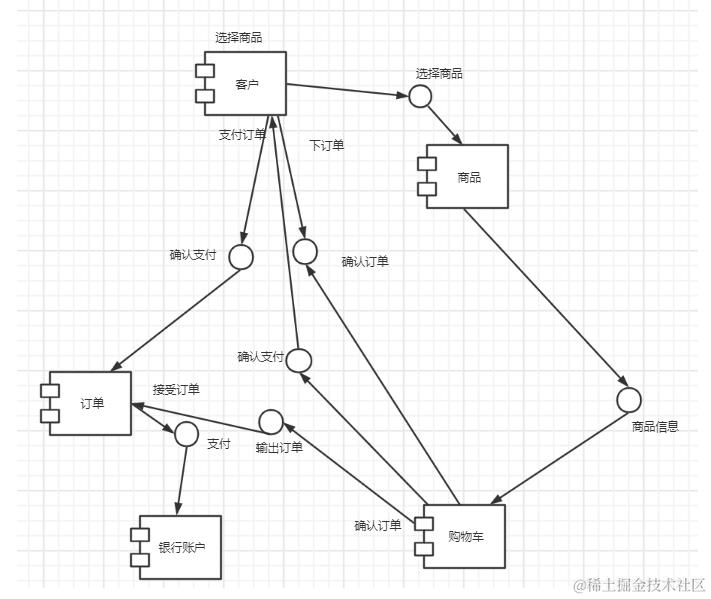

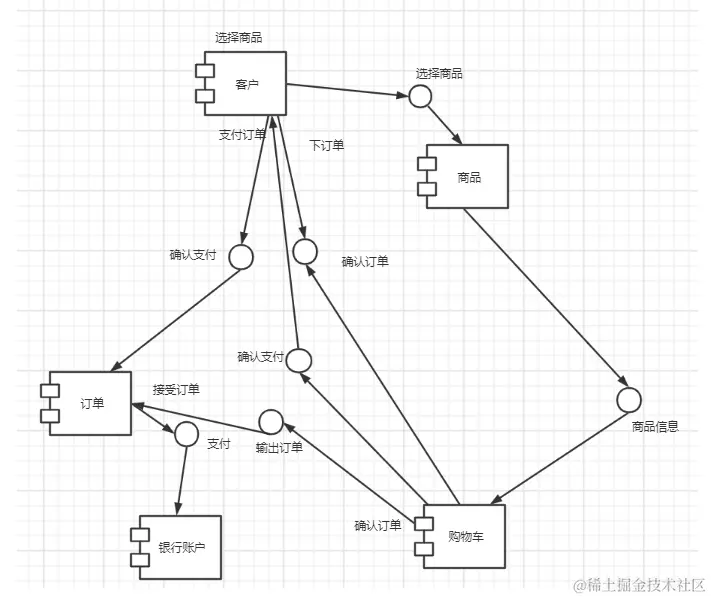

构件图

构件图( component diagram)。 描述一- 个封装的类和它的接口、端口，以及由内嵌的构件和连接件构成的内部结构。构件图用于表示系统的静态设计实现视图。对于由小的部件构建大的系统来说，构件图是很重要的。构件图是类图的变体。

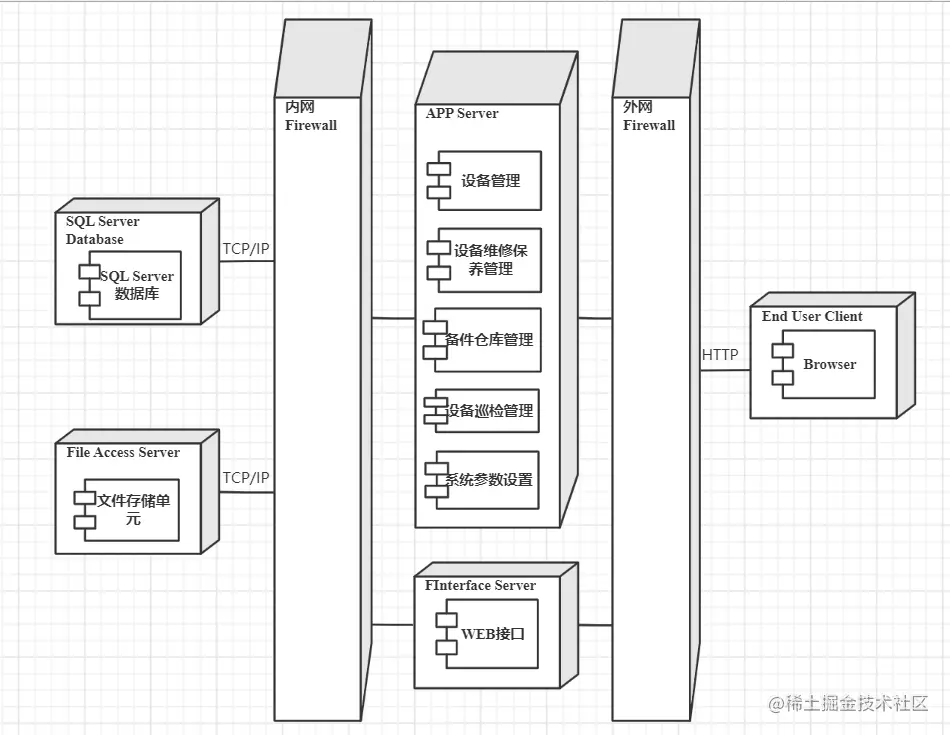

部署图

部署图(deployment diagram)。描述对运行时的处理节点及在其中生存的构件的配置。部署图给出了架构的静态部署视图，通常一个节点包含一个或多个部署图。

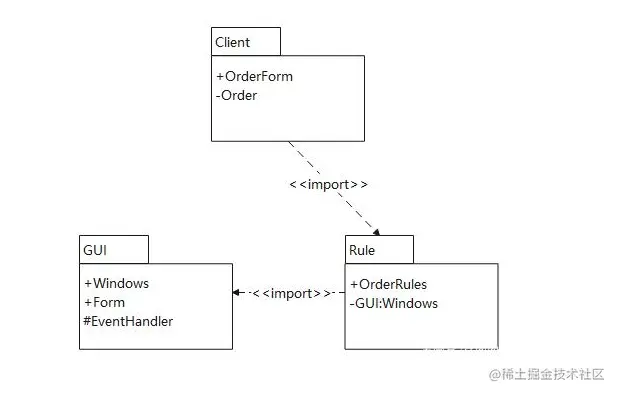

包图

包图(packagediagram)。描述由模型本身分解而成的组织单元，以及它们的依赖关系。

包图和类图用来表示软件体系结构图

真题解析

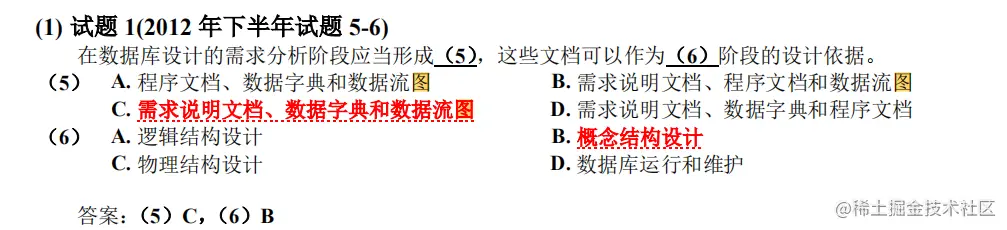

真题1 数据流图

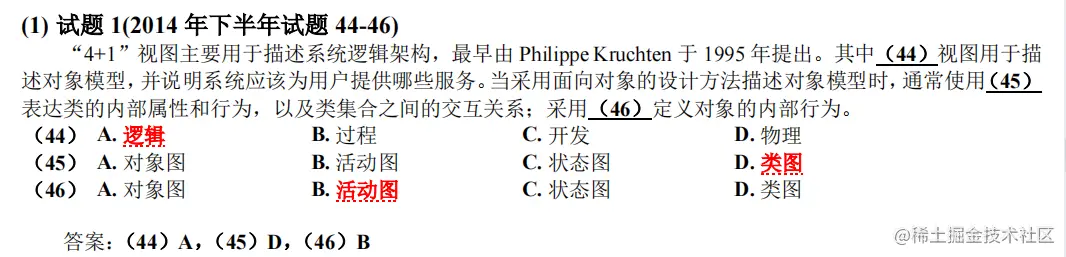

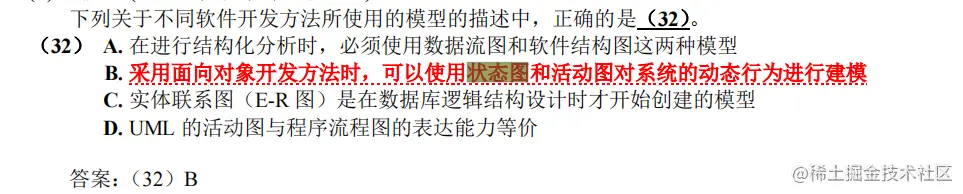

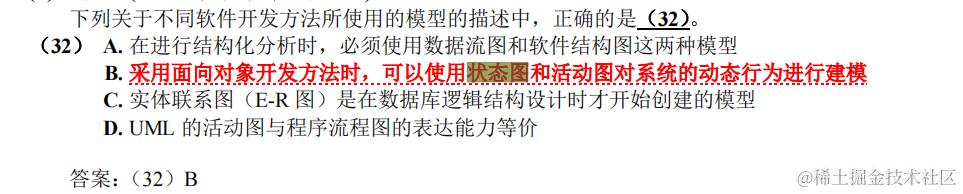

真题2 类图和活动图

注意，这个答案有问题。正确答案是C。状态图。 感谢 “聪明的水跃鱼”大佬的提醒。我第一次写到这里的时候，没发现使用的资料是有误的。

• 使用类图来表达类的内部属性和行为
• 使用状态图（而不是活动图 ）来定义内部行为

真题3 用例图和活动图

B C D

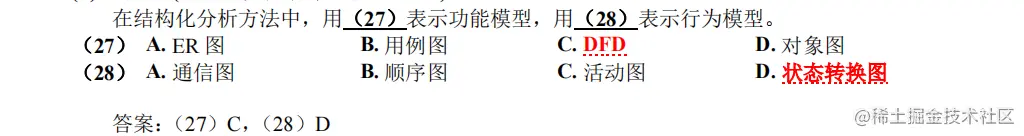

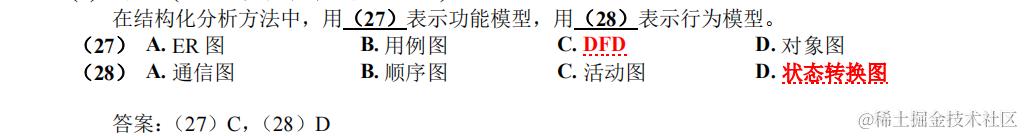

真题4 数据流程图和状态转换图

这里不选活动图，是因为活动图强调流程控制。

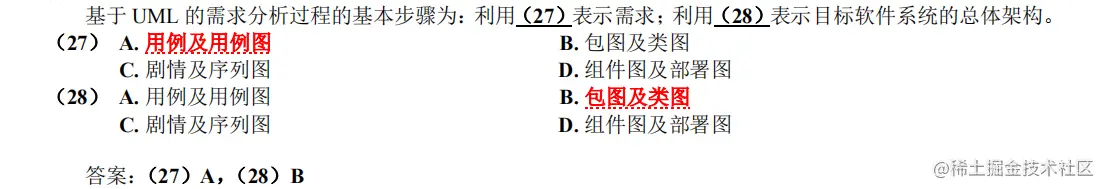

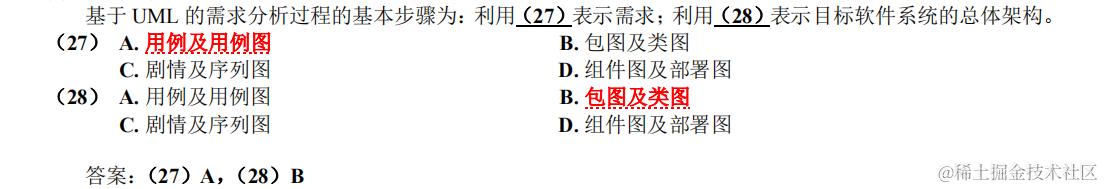

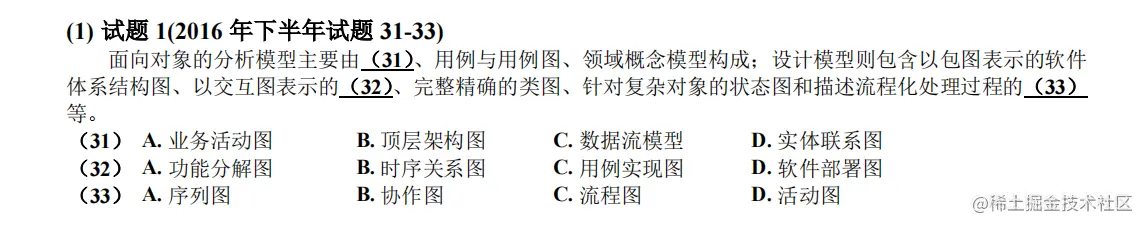

真题5 用例图、包图、类图

用例图适合描述逻辑和需求。

只有包图才能体现解构这一特点。

真题6 状态图 活动图

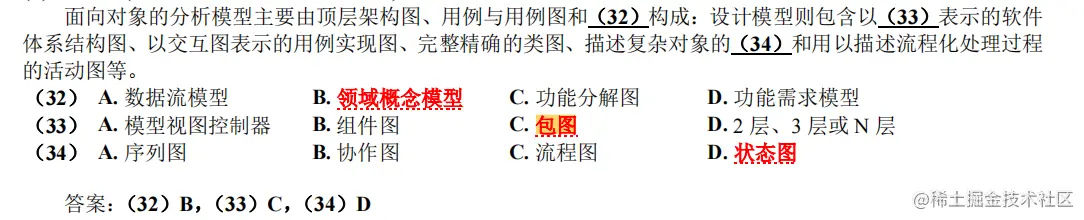

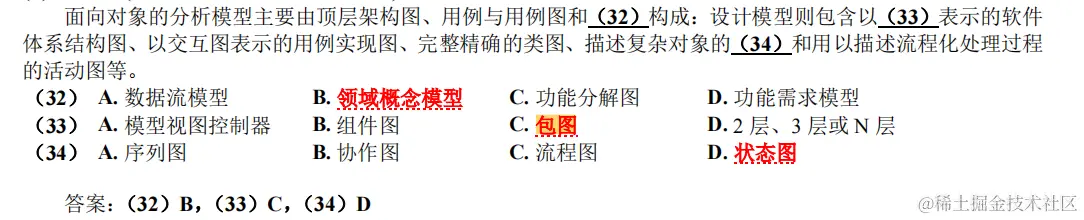

第7题 包图和状态图

只有包图才体现结构特征

只有状态图可以提现流程
