要搞懂SVG，那么stroke和fill这两种把SVG压的死死的绘制形式是绕不开的话题，之前聊过了stroke，今天就趁热打铁把fill也一并给扒一扒。
fill的常识总结
相较于stroke的花里胡哨，fill显然要单纯的多，除了可以通过CSS来实现继承，甚至可以偷懒的设置currentColor ，不过，以上这些stroke也可以，所以并不能算是fill的特色。
除此之外呢，能想到的就是SVG中text标签中的文字颜色是通过fill填充而不是color来指定的，所以文字在SVG中更像是被当做一个图形来渲染的。
另外，fill的默认值是黑色，也就是说用SVG画一个rect在不设置fill和stroke时，会渲染为一块黑色的矩形。
以上都属于常识性的总结，如果只说这些那fill确实配不上为它单独开一篇，不过，咱也别不拿豆包当干粮，人家还有个在图形学领域放之四海而皆准的属性fill-rule 。
fill-rule
老规矩，先上MDN定义：
fill-rule：一个外观属性，它定义了用来确定一个多边形内部区域的算法。只会在以下8种元素中生效：<altGlyph>、<path>、<polygon>、<polyline>、<text>、<textPath>、<tref>和<tspan>。
这里要注意，作为一个外观属性，fill-rule 是可以被用于 CSS，好，让我们继续。
fill-rule 有两个可选值，分别为 nonzero 和 evenodd ，虽然只有两个值，但这两种填充规则几乎是图形学中路径填充的普世知识，无论是SVG、Canvas或其他什么技术，只要是路径填充相关就离不开这两种填充规则。
下面，我们来看看这两种规则到底是什么？

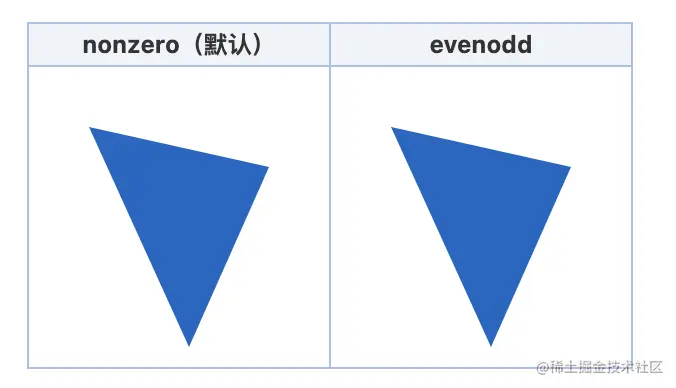

如果是一个简单的图形填充，这两种规则下几乎没有任何区别：

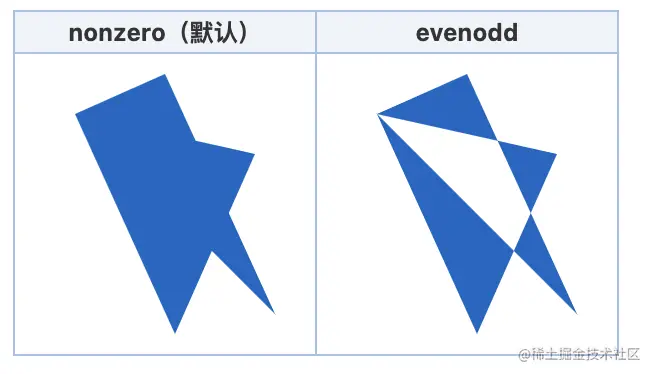

但是，一旦路径发生重叠（注意这里的重叠是指同一个元素路径发生重叠，并不是多个元素形成的图形发生上下覆盖），差异就体现出来了：
那这两个规则到底是什么意思呢？还是来看看MDN上的定义：
nonzero(
非0规则)：从该点向任意方向的无限远处绘制射线，然后检测形状与射线相交的位置。从0开始统计，路径上每一条从左到右（顺时针）跨过射线的线段都会让结果加1，每条从右向左（逆时针）跨过射线的线段都会让结果减1。当统计结束后，如果结果为0，则点在外部；如果结果不为0，则点在内部。
evenodd(
奇偶规则)：从该点向任意方向无限远处绘制射线，并统计这个形状所有的路径段中，与射线相交的路径段的数量。如果有奇数个路径段与射线相交，则点在内部；如果有偶数个，则点在外部。

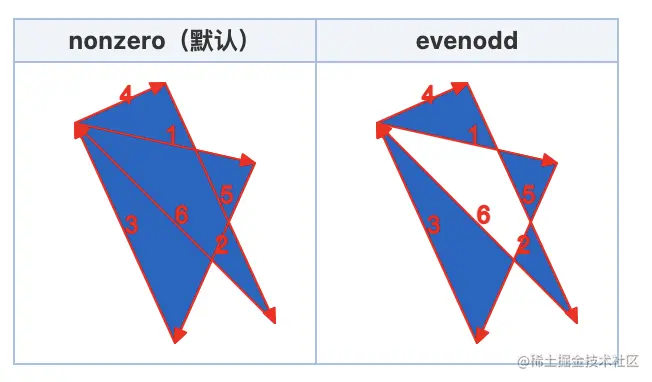

是不是看的七荤八素了？没关系，我们还是直接上图：
在将每段路径的绘制顺序和方向标识出来后，让我们使用射线法 来分别验证这两个规则。
nonzero(非0规则)
从点A发出一条射线，结果经过了路径5和路径2，我们顺着路径前进方向和射线前进方向，可以看到，合并后的运动方向都是逆时针，逆时针方向-1，因此，最后计算值是-2，不是0，因此，是内部，fill时候可以被填充。
同样的，从点B再发出一条射线，经过两条路径片段，为路径2和路径3，我们顺着路径前进方向和射线前进方向，可以看到，合并后的运动方向一个是逆时针-1，一个是顺时针+1，因此，最后的计算值是0，是外部，因此，不被填充。
怎么样，看懂了吗？我猜这时候你一定还在琢磨，怎么那条线就是逆时针，为什么那条线就是顺时针，对吗？如果猜对了，麻烦把“正是在下”打在公屏上。

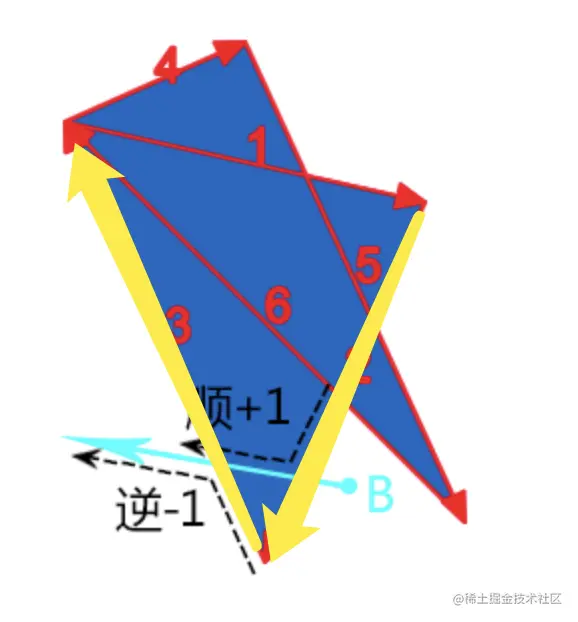

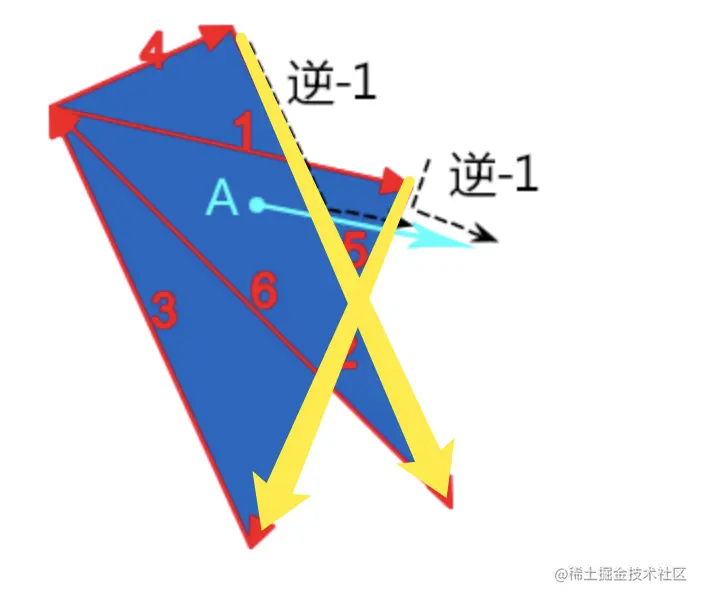

没关系，我看到这里时也有一样的困惑，不过，在我苦心钻研了一番之后总结出了一个很简单的判断规律，现在分享给大家，仔细看下面这张图：
有没有发现，我们只需要判断整个路径与射线的位置即可，判断规则就是面向路径方向，如果射线在路径方向的左边，那么就是逆时针，如果射线在路径方向的右边，那么就是顺时针，怎么样是不是一下就豁然开朗了。

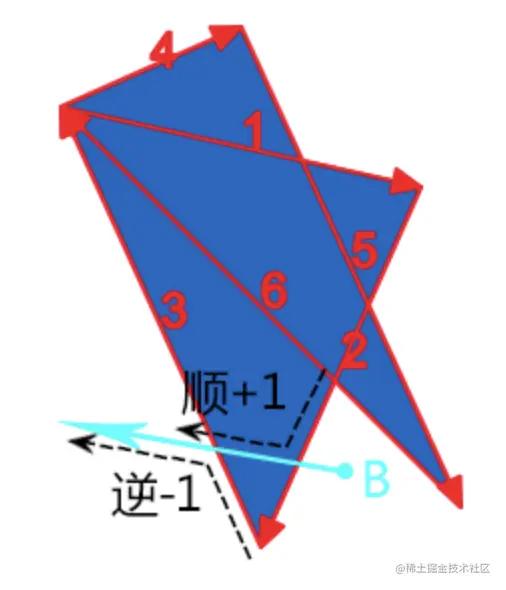

那再来一个验证下：
射线在向下方向路径的右边，在斜上方向路径的左边，所以一个顺时针，一个逆时针，累加为0，所以是外部，OK，依旧适用验证成功。
学会了射线与路径的顺时针还是逆时针的判断之后，判断内外就很简单了，只需要选中一个点然后画一条射线，接着逆-1顺+1的进行累加，最后看结果是否为0就能知道，这个点所在的区域是内部还是外部啦，是不是超级简单。
了解了nonzer(非0规则)后，我们再来看下另一个evenodd(奇偶规则)。
evenodd(奇偶规则)
相较于nonzero判断的复杂性来讲，evenodd的规则简直就是简单粗暴，总结一下：
evenodd: 起始值为0，射线会和路径相交，每交叉一条路径，我们计数就+1，最后看我们的总计算数值，如果是奇数，则认为是路径内部，如果是偶数，则认为是路径外部。

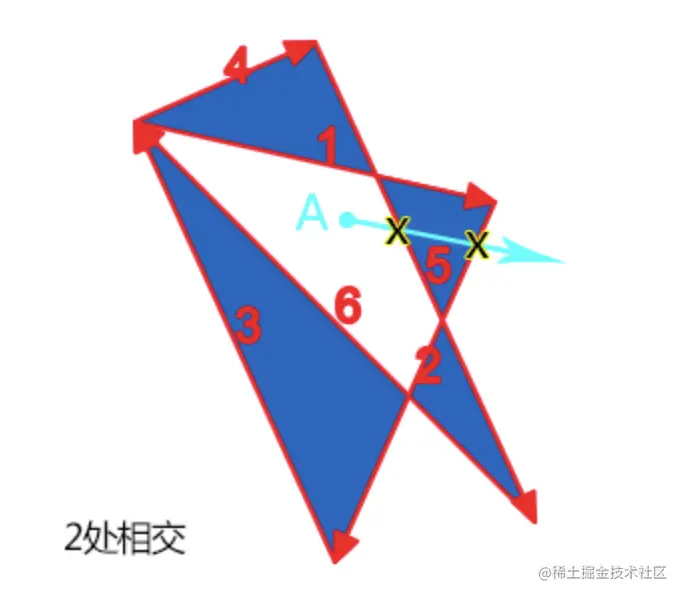

直接看图：
从点A发出的射线，与路径5和路径2相交，相交数为2是偶数，所以是外部。

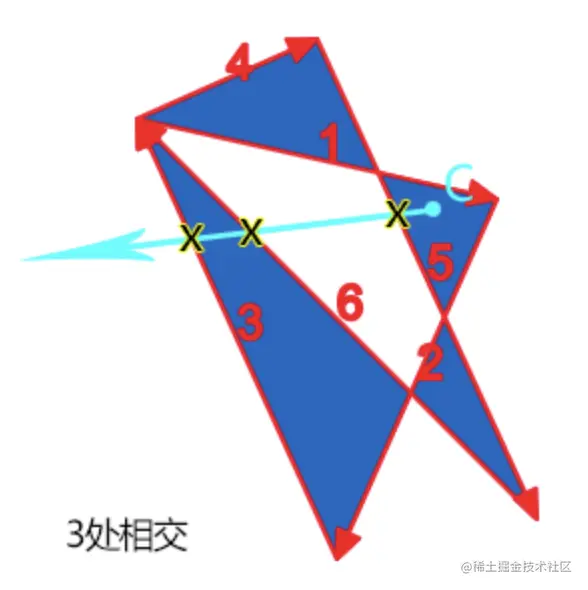

再来看一个：
从点C发出的射线，与路径5、路径3和路径2相交，相交数为3是奇数，所以是内部。
是不是很简单，我想看到这里，一定会有大聪明产生疑问，如果发出的射线经过的是两条路径的交点那应该怎么算呢？

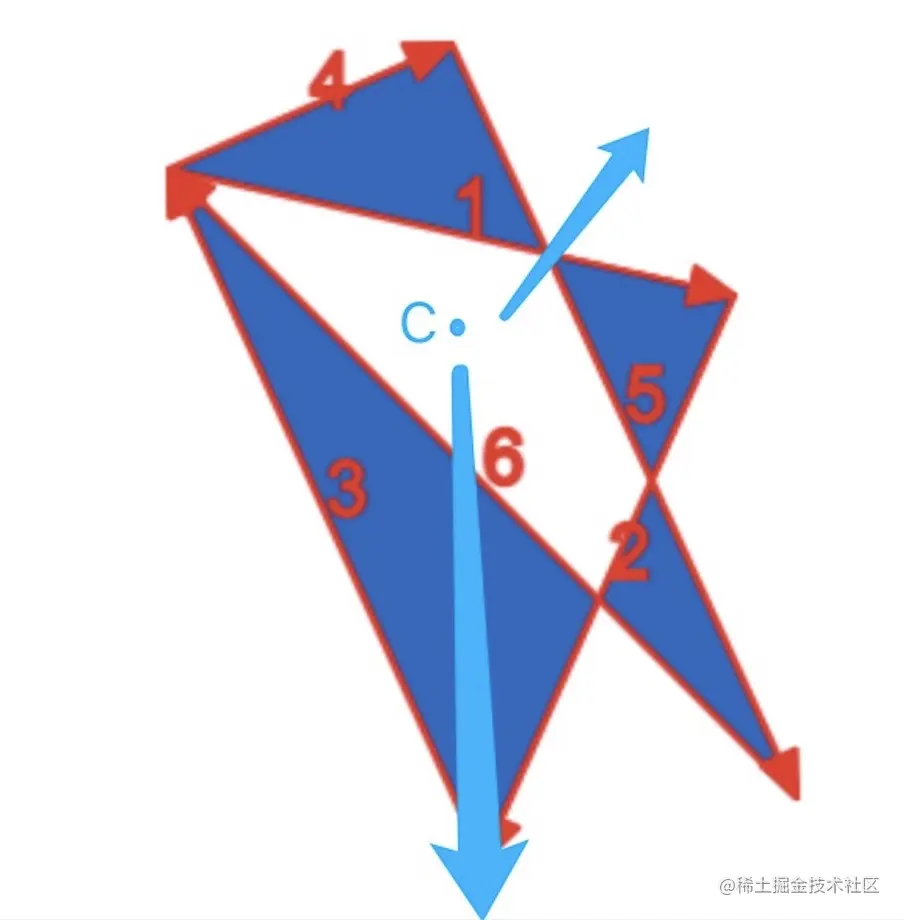

如图所示，点C发出的上方射线经过路径1和路径5的交点，理论上相交数是2，偶数应该算外部，但是下方射线的途经路径6和路径2、路径3的交点，理论上相交数是3，奇数又应该算内部，这种时候应该怎么算呢？
确实，如果考虑到路径交点的话，情况就要复杂的多了，所以填充规则里直接就不考虑交点的问题，就好像我们知道投掷硬币的时候正反面的概率是50%，这是因为硬币竖着的情况压根不在考虑范围一样，因此，MDN关于fill-rule的填充规范上有这么一条提示：
The above descriptions do not specify what to do if a path segment coincides with or is tangent to the ray. Since any ray will do, one may simply choose a different ray that does not have such problem intersections.
翻译过来就是，既然射线怎么走都可以，那就选择一条简单纯粹且没有交叉点的路径，别老给自己找不痛快。
fill-rule的应用场景
好了，现在fill-rule这个看似高大上的规则，已经被扒的赤裸裸了，那么这两种规则的实际应用场景又是啥呢？
个人觉得，了解 fill-rule 规则并不能知道他们的应用场景，而是在面对实际需求时知道选择哪种填充方式来实现，所以不能本末倒置，不过，硬要举例的话，也许下面的例子会给你一个相对直观的认识。
<svg viewBox="-10 -10 320 120" xmlns="http://www.w3.org/2000/svg">
<polygon fill-rule="nonzero" stroke="red" points="50,0 21,90 98,35 2,35 79,90"/>
<polygon fill-rule="evenodd" stroke="red" points="150,0 121,90 198,35 102,35 179,90"/>
</svg>

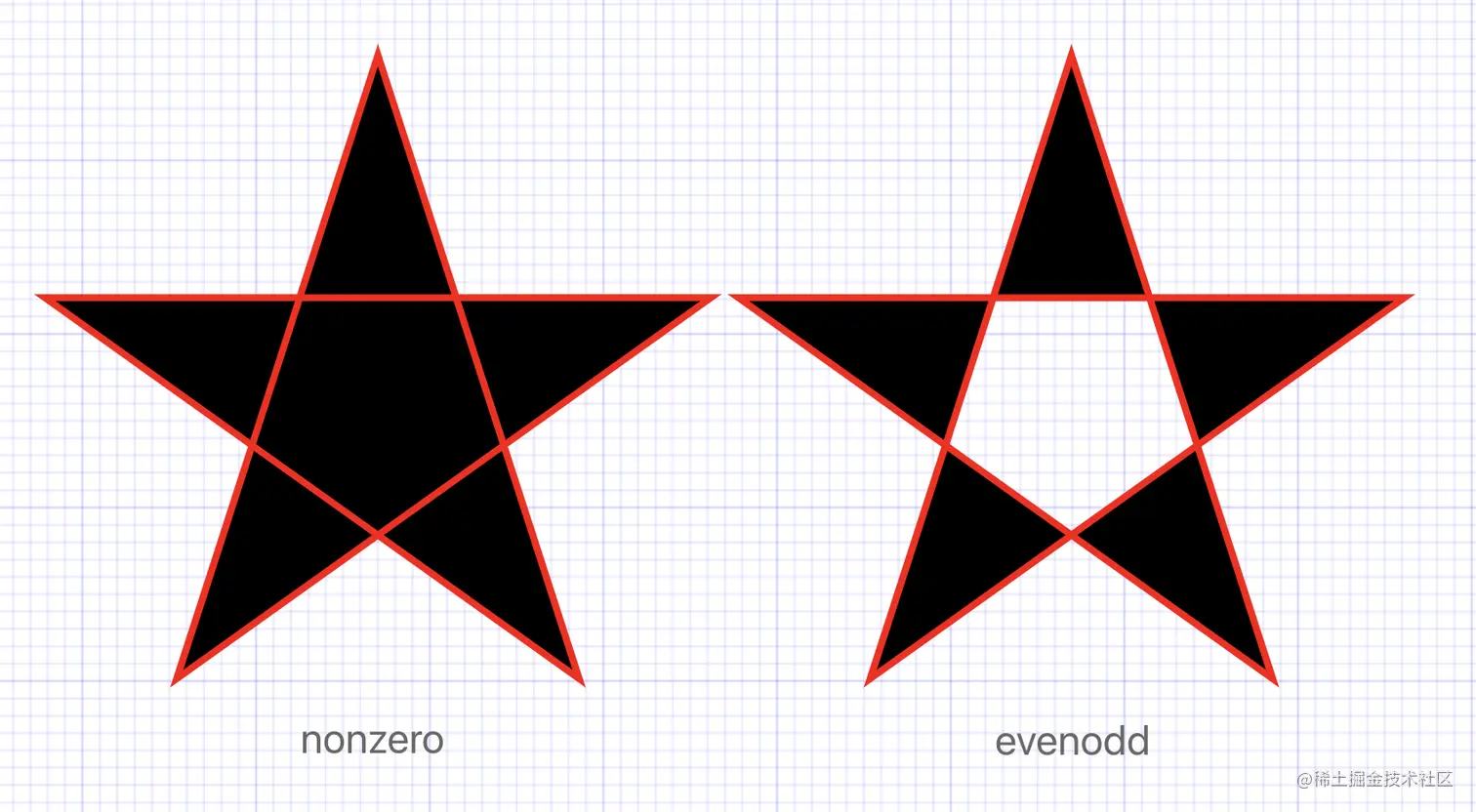

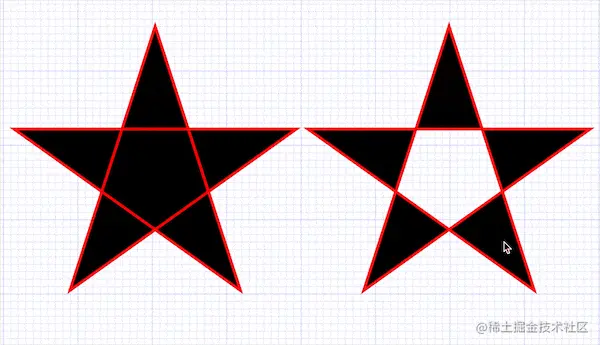

你看两种规则下的五角星呈现了截然不同的效果，再结合我们之前聊过的《SVG交互那点事儿》，应该会更加深刻：
好了，至此关于SVG仅有的两种呈现方式我们就都聊完啦，但此种玄奥远不止于此，明天我们再一起来看看SVG的坐标变换吧。
