背景

在某个游戏项目中我们遇到了部分机型录制画面黑屏的问题，游戏基于OpenGL ES做渲染，画面录制需要从游戏的渲染线程中Copy默认的FrameBuffer对象，将当前游戏帧数据Copy到另一块OpenGL Texture中，之后可以将TextureId共享到编码线程中,利用OpenGL重新绘制到MediaCodec的Input Surface中。而录制黑屏如果不是游戏渲染有问题导致，那么就是我们Copy游戏帧数据时出现了问题，一般游戏上线时会有兼容性测试，不太可能出现游戏渲染问题，因此我们需要为我们的功能添加黑屏检测，并上报结果到监控平台。

黑屏检测

黑屏检测的主要思路就是检测位于MediaCodec输入端的游戏帧数据，其像素值是否为0。常见的做法是通过glReadPixels从Texture读取像素Buffer检测若干个像素点位，这种方式的通用性比较好，不过需要在主存中多创建一块存放像素的Buffer，以及使用CPU来做检测，会造成额外的内存和CPU性能消耗，因此我们考虑在重渲染Texture的Shader中进行黑屏检测，利用GPU强大的并行计算能力可以更高效地完成，同时避免数据拷贝。

原子计数器

原子计数器(Atomic Counter)是一种拥有存储对象的特殊GLSL数据类型，在将一个原子计数器绑定到一个存储对象后，可以被多个Shadar共享，并且提供了一些原子操作对其进行读写，当有多个Shadar对其进行操作时，OpenGL可以保证其原子性，但不保证顺序正确。

因此我们可以使用原子计数器来统计Fragment Shadar执行时，像素值为了0的执行次数和总的执行次数，通过对比两者的数值就可以判断当前的游戏帧的所有像素是否都为0，都为0则为「黑帧」。

实现步骤

1. 在Fragment Shadar中声明两个Atomic Counter，需要使用数据类型atomic_uint

layout (binding = 0, offset=0) uniform atomic_uint zero_counter;
layout (binding = 0, offset=4) uniform atomic_uint exec_counter;

binding = 0，offset = 0 分别指定绑定到GL_ATOMIC_COUNTER_BUFFER上的BufferObjects的索引和在BufferObject中的偏移，其中offset是可选的，atomic_uint 需要占用4个byte，在不指定offset时，会使用在上一个Atomic Counter的offset上加4，启始位置为0。

zero_counter: 统计像素值为0的Shadar执行次数
exec_counter: 统计Shadar总的执行次数

2. 申请Buffer Object并绑定到GL_ATOMIC_COUNTER_BUFFER

Android 上，Atomic Counter需要OpenGL ES 3.1 及以上才支持

int[] buffer = new int[1];
//申请Buffer Object
GLES31.glGenBuffers(1, buffer, 0);
int glAtomicCounterIdx = buffer[0];
//初始化并指定Buffer Object占用8bytes的存储
GLES31.glBindBuffer(GLES31.GL_ATOMIC_COUNTER_BUFFER, glAtomicCounterIdx);
GLES31.glBufferData(GLES31.GL_ATOMIC_COUNTER_BUFFER, 8, null, GLES31.GL_DYNAMIC_COPY);
//将BufferObject绑定GL_ATOMIC_COUNTER_BUFFER
GLES31.glBindBufferBase(GLES31.GL_ATOMIC_COUNTER_BUFFER, 0, glAtomicCounterIdx);

需要申请8bytes的存储，因为我们会用到两个Atomic_counter, 也就是前面的zero_counter 和 exec_counter.

3. 在Fragment Shadar中使用原子操作，统计zero_counter和exec_counter

OpenGL ES 3.1 主要提供了以下三个相关的操作:

atomicCounter: 读取一个atomic counter当前的值
atomicCounterIncrement：给一个atomic counter加1并返回先前的值
atomicCounterDecrement：给一个atomic counter减1并返回先前的值

在判断像素的RGBA都为0时，zero_counter 加1；exec_counter则每次执行都会加1; 得到完整的Fragment Shader：

#version 310 es
precision mediump float;
uniform sampler2D u_Texture;
layout (binding = 0, offset=0) uniform atomic_uint zero_counter;
layout (binding = 0, offset=4) uniform atomic_uint exec_counter;
in vec2 v_texCoords;
out vec4 FragColor;
void main() {
    FragColor = texture(u_Texture, v_texCoords);
    if(all(equal(FragColor, vec4(0)))) {
        atomicCounterIncrement(zero_counter);
    }
    atomicCounterIncrement(exec_counter);
}

4. 在每次绘制前重置Atomic Counter的Buffer为0, 绘制完成后读取zero_counter 和exec_counter

在调用glDraw*函数之前，调用glBufferSubData将GL_ATOMIC_COUNTER_BUFFER的8bytes置为0

//class field
 private IntBuffer glBuffer = ByteBuffer.allocateDirect(8).order(ByteOrder.nativeOrder()).asIntBuffer();

 GLES31.glBindBuffer(GLES31.GL_ATOMIC_COUNTER_BUFFER, glAtomicCounterIdx);
 glBuffer.put(0).put(0).position(0);
 GLES31.glBufferSubData(GLES31.GL_ATOMIC_COUNTER_BUFFER, 0, 8, glBuffer);

在调用glDraw*函数之后，需要使用glMapBufferRange 和glUnmapBuffer 来映射Atomic counter buffer区域为ByteBuffer, 需要注意的一点是必须order(ByteOrder.nativeOrder()) 处理大小端的问题。

GLES31.glBindBuffer(GLES31.GL_ATOMIC_COUNTER_BUFFER, glAtomicCounterIdx);
ByteBuffer buffer = (ByteBuffer) GLES31.glMapBufferRange(GLES31.GL_ATOMIC_COUNTER_BUFFER, 0, 8, GLES31.GL_MAP_READ_BIT);
IntBuffer intBuffer = buffer.order(ByteOrder.nativeOrder()).asIntBuffer();
int zeroCounter = intBuffer.get(0);
int execCounter = intBuffer.get(1);
GLES31.glUnmapBuffer(GLES31.GL_ATOMIC_COUNTER_BUFFER);

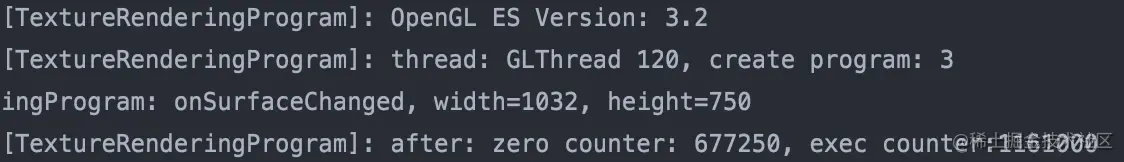

Log.d(TAG, "after: zero counter: "+zeroCounter+", exec counter:"+execCounter);

之后可以通过判断zeroCounter==execCounter 为true, 来判读当前帧是否为「黑帧」

性能测试

性能测试使用的是一款Unity FPS Demo以及GamePerf（类似PerfDog），主要对比使用Atomic Counter时CPU、Memory、GPU的消耗情况。

测试机型: Honor 10

测试结果

结论: 从测试的结果中可以看出，Atomic Counter的检测方案对CPU和Memory的消耗没有明显影响；但是GPU在处理Fragment Shader时的消耗(Fragment Active)有比较明显的增加, 导致整体的GPU消耗(GPU Active)比原来要多。

		cpuProcUsge	PSS(MB)	GPU Active	Fragment Activce	NonFragment Activce	Tiler Active
Enable Atomic Counter	normal	5.73	167.48	19.81	18.15	1.96	0.97
Enable Atomic Counter	recording	6.09	181.06	84.61	82.96	2.46	1.07
Disable Atomic Counter	normal	3.46	167.31	19.83	18.16	1.97	0.98
Disable Atomic Counter	recording	5.87	181.79	24.85	23.19	2.22	1.01

这里GPU消耗多可能是if-else导致的，但是OpenGL ES 3.1的Shadar中，不能使用atomicAdd(inout int mem, int data), 无法避免使用分支语句。

兼容测试

测试内容

不同GPU上Shader 编译是否正常

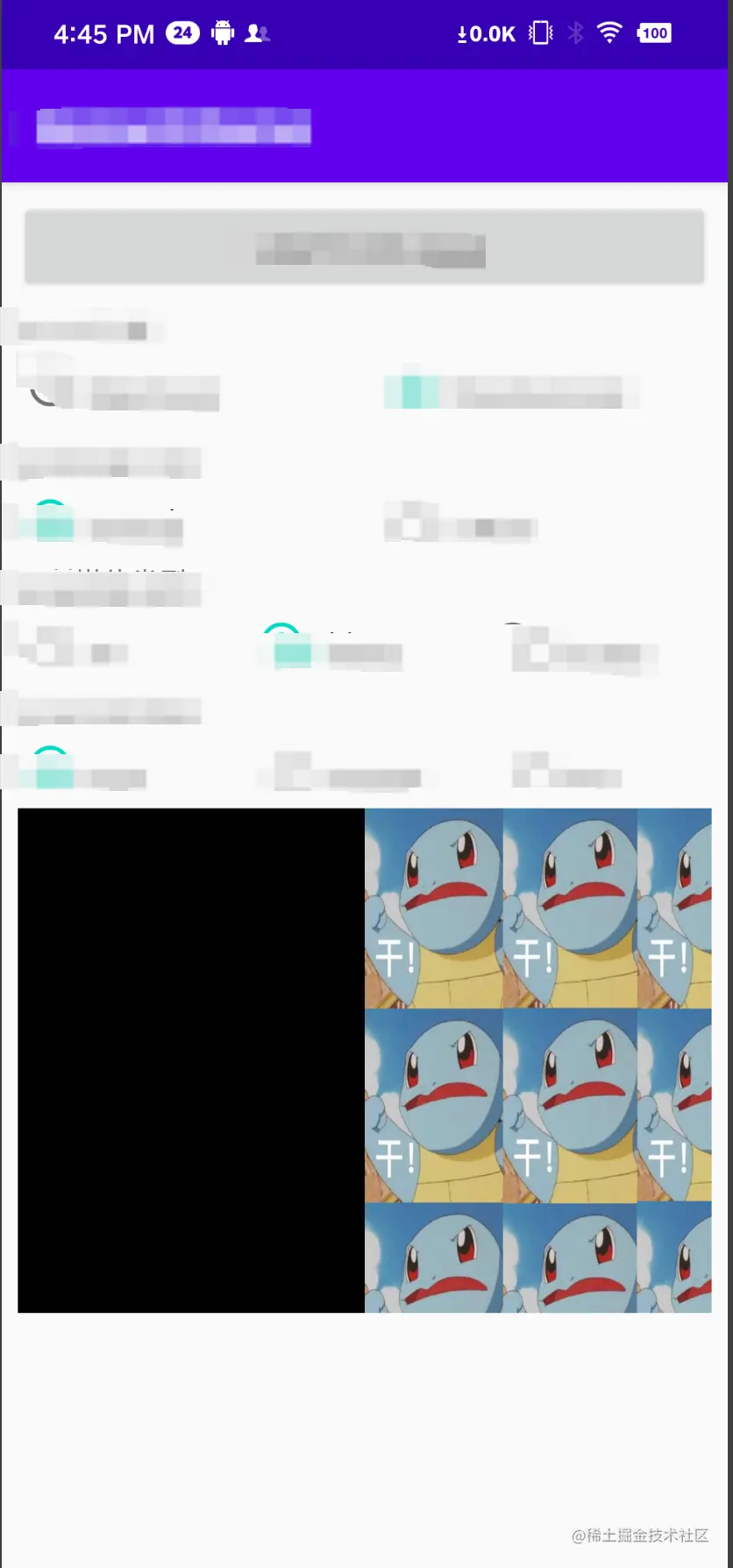

渲染一张图片是否正常, 图片左侧区域像素值为0, 右侧区域像素非0
两个Atomic_counter读数是否符合预期

测试结果

结论: 大部分部分设备都支持OpenGL ES 3.2，支持OpenGL ES 3.1 及以上的设备都支持Atomic_Counter, 不支持OpenGL ES 3.1的都是比较老的低端GPU型号

GPU	OpenGL ES	机型	编译	渲染	Atomic_count	异常
PowerVRRogueGM9446	3.2	OPPO Reno3	Y	Y	Y	异常1
PowerVRRogueGE8100	3.2	天珑移动 U304AA	Y	Y	Y
PowerVRRogueGE8320	3.2	Honor Play 9A、OPPO A5s	Y	Y	Y
PowerVRRogueGE8300	3.2	传音INFINIX Smart 5	Y	Y	Y
Mali-G76	3.2	华为 Mate 20	Y	Y	Y	异常2
Mali-G72	3.2	Honor 10、华为 Mate 10	Y	Y	Y
Mali-G71	3.2	三星 Galaxy A10、华为 P10	Y	Y	Y
Mail-G57
Mali-G52
Mali-G51	3.2	华为畅享 10	Y	Y	Y
Mali-T880	3.1	华为 Mate 8	Y	Y	Y
Mali-T860		VIVO Y67A、金立 S9	Y	Y	Y
Mali-T830	3.2	华为麦芒 6	Y	Y	Y
Mali-T720	3.1	VIVO Y35、金立 F100S	N	N	N	异常3
Adreno(TM)650	3.2	Realme X50 Pro 5G	Y	Y	Y
Adreno(TM)630	3.2	谷歌 Pixel 3	Y	Y	Y
Adreno(TM)620	3.2	VIVO iQOO Z3	Y	Y	Y
Adreno(TM)616	3.2	小米 MI CC 9	Y	Y	Y
Adreno(TM)610	3.2	Redmi Note 9 4G	Y	Y	Y
Adreno(TM)540	3.2	谷歌 Pixel 2	Y	Y	Y
Adreno(TM)512	3.2	VIVO X20A	Y	Y	Y
Adreno(TM)506	3.2	Vivo X9	Y	Y	Y
Adreno(TM)505	3.2	摩托罗拉 moto e6	Y	Y	Y
Adreno(TM)405	3.1	华为麦芒 4	Y	Y	Y
Adreno(TM)330	3.0	LG Nexus 5	N	N	N
Adreno(TM)308	3.0	海信 F26	N	N	N
Adreno(TM)306	3.0	OPPO A31	N	N	N

异常

PowerVRRogueGE8320: Link Error: Vertex and Fragment shaders were not compiled with the same language version.

统一Vertex shader 和 Fragment shader 版本为310 es可以避免.

Mali-G72: L0001 Shader languages do not match.

统一Vertex shader 和 Fragment shader 版本为310 es可以避免.

Mali-T720: L0005 The number of fragment atomic counter buffers (1) is greater than the maximum number allowed (0)

Fragment shader 中的atomic counter buffer 数量大于 GL_MAX_COMPUTE_ATOMIC_COUNTER_BUFFERS的数量限制，在这个case中maximun number为0, 也就是不支持

结尾

根据以上的测试结果，需要注意的是虽然目前大部分Android设备支持OpenGL ES 3.1，但是在低端机上容易会出现Shader编译不过情况，所以我们仍然需要写一段兜底逻辑，在Shader编写出现问题时，自动降级到OpenGL ES 3.0的Shader，停用Atomic Counter，另外做好线上的功能开关，在必要时开启检测，也十分重要。
