什么是SVG?——SVG快速入门

我报名参加金石计划1期挑战——瓜分10万奖池,这是我的第1篇文章,点击查看活动详情

路径部分的详细讲解文章已经发布,链接为:SVG路径path命令详解

渐变色部分的详细讲解文章已经发布,链接为:SVG渐变色详解

最近在学习一个前端数据可视化D3.js,它的图表绘制是基于SVG的,作为一个小菜鸡,我并不知道什么是SVG,于是我决定把D3.js放一放,先学一下SVG。

那么什么是SVG呢?百度百科上是这么介绍的:“SVG是一种图形文件格式,它的英文全称为Scalable Vector Graphics,意思为可缩放的矢量图形。它是基于XML(Extensible Markup Language),由World Wide Web Consortium(W3C)联盟进行开发的。严格来说应该是一种开放标准的矢量图形语言,可让你设计激动人心的、高分辨率的Web图形页面。用户可以直接用代码来描绘图像,可以用任何文字处理工具打开SVG图像,通过改变部分代码来使图像具有交互功能,并可以随时插入到HTML中通过浏览器来观看。”

看完之后不明觉厉,就像小时候听到函数、方程这种词一样,因为名词太过不接地气,导致还没学就先怂了。不要被不了解的名词吓到,就我自学的感受来说,SVG其实很简单,虽然它是基于XML,但是不了解XML也没关系,毕竟HTML也是标记语言,只要用过HTML绝对能看懂下面的内容。

一、在HTML中使用SVG

(一)可以直接在HTML中嵌入SVG代码

<body>
    <svg version="1.1" xmlns="http://www.w3.org/2000/svg" style="height: 300px; width: 500px">
        <circle cx="100" cy="50" r="40" stroke="black" stroke-width="2" fill="red" />
    </svg>
</body>
复制代码

xmlns是命名空间,不了解XML的可能不知道是什么意思,无所谓,这个参数是固定的,照着写就行了。

通过上面的代码就能在页面中绘制一个圆形

(二)单独建一个SVG文件,并在HTML中引入

建一个example1.svg文件,内容如下:

<svg version="1.1" baseProfile="full"  width="300" height="200" xmlns="http://www.w3.org/2000/svg">
  <rect width="100%" height="100%" stroke="black" stroke-width="4" fill="grey" />
  <text x="150" y="115" font-size="20" text-anchor="middle" fill="red">SVG NB</text>
</svg>
复制代码

然后在HTML通过标签引入:

<iframe src="example1.svg" style="width: 350px; height: 250px"></iframe>
<embed src="example2.svg" type="image/svg+xml" />
<object data="example3.svg" type="image/svg+xml"></object>
复制代码

这三种标签都适用于HTML5标准,并且目前大部分浏览器都是支持的。

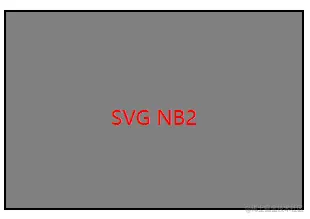

效果为:

当然也可以用“”标签做一个链接,连到SVG文件

<a href="example1.svg">SVG文件</a>

二、基础形状标签

SVG提供了一些标签来帮助我们快速绘制常用形状。

(一)矩形

<rect width="300" height="100" style="fill:rgb(0,0,255);stroke-width:1;stroke:rgb(0,0,0)"/>

样式的设置也非常简单,和CSS的行内样式表一样,属性名也都基本和在HTML中使用CSS时相同,如上。目前我所用到的唯一不同的是矩形圆角用rx和ry这两个属性进行设置。

把style=“”去掉,全部写成属性=值的形式也是可以的,如下:

<rect width="300" height="100" fill=rgb(0,0,255) stroke-width=1 stroke=rgb(0,0,0)/>

(二)圆形

<circle cx="100" cy="50" r="40" stroke="black" stroke-width="2" fill="red" />

cx和cy定义圆心的位置,不设置的话就是(0,0),r是半径。

(三)椭圆

<ellipse cx="240" cy="50" rx="220" ry="30" style="fill:yellow"/>

椭圆跟圆的区别是椭圆有长轴和短轴,所以有两个属性rx和ry分别表示水平轴和垂直轴的长度

(四)直线

<line x1="0" y1="0" x2="200" y2="200"/>

直线也很简单,用两组(x,y)坐标分别设置起点和终点即可。

(五)折线

<polyline points="0,40 40,40 40,80 80,80 80,120 120,120 120,160"/>

折线其实也不复杂,就比直线多定义几个点而已,注意每组点之间用空格隔开而不是分号。

(六)多边形

多边形稍微复杂一点点,它跟折线很像,也是定义一些点,只不过最后一个点会和第一个点连起来,形成一个封闭图形。

关键在于fill-rule属性,该属性用来如何判断画布上的某区域是否属于该图形“内部”(内部区域将被填充),当然,对三角形或矩形这种路径没有交叉的简单图形,不需要使用该属性,下面的例子是一个五角星。

<polygon points="100,10 40,198 190,78 10,78 160,198" style="fill:lime;stroke:purple;stroke-width:5;fill-rule:nonzero;" />

1.fill-rule默认是nonzero,它的规则就是要判断一个点是否在图形内,从该点作任意方向的一条射线,然后检测射线与图形路径的交点情况。从0开始计数,路径从左向右穿过射线则计数加1,从右向左穿过射线则计数减1。得出计数结果后,如果结果是0,则认为点在图形外部,否则认为在内部。

比如上图中的P点和从P点做的射线,经过了两条图形的路径BC和EA,两条路径均是从右向左穿过射线,所以计数为2,认为该点在内部。

2.fill-rule的另一个值是evenodd,也是做射线,但是做完之后数和图形路径的交点个数,奇数就认为是在内部,偶数就认为在外部。所以将上面代码中的fill-rule改成evenodd后就变成了下面的效果。

(七)路径

路径和折线的区别在于折线是用直线把点连起来,而路径可以通过参数绘制出光滑的曲线。路径可以实现折线的效果,但折线却并不能替代路径。

路径算是这些标签里面最复杂的一个,参数非常多,而且使用不同参数时,后面所跟的点的个数也不相同,我想在自己尝试了所有不同的路径参数之后,单独写一篇文章对路径做一个详细介绍,下面只是做个入门。路径的详细讲解文章已经发布,链接为:path命令详解

<path d="M 0 350 q 150 -300 300 0" stroke="blue" stroke-width="5" fill="none" />

参数如下:可以用小写字母,但是含义不一样,大写表示绝对绝对定位,而小写表示相对定位。

  • M = moveto 起始
  • L = lineto 连线
  • H = horizontal lineto 水平线
  • V = vertical lineto 垂直线
  • C = curveto 曲线,三次贝塞尔曲线
  • S = smooth curveto 也是曲线,三次贝塞尔曲线
  • Q = quadratic Bézier curve 二次贝塞尔曲线
  • T = smooth quadratic Bézier curveto 二次贝塞尔曲线
  • A = elliptical Arc 椭圆弧
  • Z = closepath 闭合(从最后一个点连直线到起始点)

所以上面代码的意思就是从(0, 350)出发,使用二次贝塞尔曲线分别由(150,-300)控制点控制最终到达(300, 0)结束点,不闭合。(注意用的是小写的q,所以这里的(150, -300)和(300, 0)是相对于起点而言的,和起点的(0, 350)不是同一个坐标系)。这里只是粗略介绍一下,路径所有命令的详细解析会在下一篇文章中。

三、文本标签

基本用法很简单,和HTML一样在开始和结束标签中间写文本就行。

(一)子文本

每个和和一样,单独占一行,而且可以有自己的样式。但是必须包在标签内,不能单独用。

<text x="10" y="20" style="fill:rgb(0, 174, 255);">峰兄兄:
    <tspan x="10" y="45">菜鸡程序员</tspan>
    <tspan x="10" y="70">正在努力中</tspan>
</text>
复制代码

(二)旋转文字

<text x="10" y="45" transform="rotate(90 20,40)">正在努力中</text>

rotate中的三个参数分别是顺时针旋转的度数、垂直、水平平移的距离(正值表示向上、向右)

(三)文字沿路径

定义一条路径,然后通过textPath标签进行设置即可

<defs>
    <path id="path1" d="M 0 100 q 100 80 200 0" stroke="blue" stroke-width="5" fill="none" />
</defs>
<text x="10" y="100" style="fill:red;">
    <textPath xlink:href="#path1">祝你天天开心,都有好心情</textPath>
</text>
复制代码

------------------------------------------------------------------------------------------------

本来打算一篇文章把SVG全部写完,写着写着发现到这里已经很长了,如果把路径标签详细写完,再把样式特效和SVG编辑器都写上,那这篇文章也太长了。应该有不少人会在上厕所的时候随便刷一刷,要是全部写在一篇里估计厕所上完了,文章还没看完。剩下的可能还会分成两到三篇,我会尽快总结完。

都是一些很基础的总结,如果觉得还有些用的话就点个赞呗大佬也不要笑话我菜,毕竟正在努力中
