前因

在前一节中，我们通过一个散点图的案例加强了对 D3 中 Data - Join 的学习和理解。这一节我们继续来盘一下 D3 中一个很重要的属性 Path ,让我们开始吧！

什么是 `Path` ？

path 元素是 SVG 基本形状中最强大的一个，它不仅能创建一些基本形状，还能创建更多不规则的图形。通过使用 path 元素可以绘制矩形、圆形、椭圆、折线形或多边形，以及一些其它的曲线。例如贝塞尔曲线、二次曲线等。

path 元素的形状是通过属性 d 来定义的，属性 d 的值是一个 “命令 + 参数” 的序列。

我们先来看一下关于 path 中 d 基础属性的相关内容，可以分为以下几点：

M = moveto(M X, Y): 将画笔移动到指定的坐标位置
L = lineto(L X, Y): 画直线到指定的坐标位置
H = horizontal lineto(H X): 画水平线到指定的 X 坐标位置
V = vertical lineto(V Y): 画垂直线到指定的 Y 坐标位置
Z = closepath(): 关闭路径

上述所有指令均允许小写字母。大写表示绝对定位，小写表示相对定位。

我们可以通过一个案例来了解一下，以下为相关代码：

<svg width="100px" height="100px">
    <path d="M 0 0 H 90 V 90 H 10 L 10 10" />
</svg>

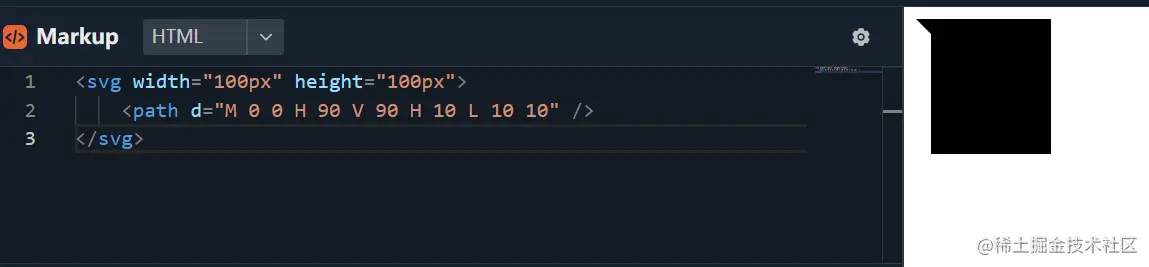

通过 path 我们绘制了一个正方形，具体如下图所示：

因为 path 属性是 SVG 中最强大的一个元素，因此我们才有必要了解 path 是什么，以及它能做什么，不过我们在使用 D3 的过程中不需要自己编写 path 的相关代码，D3 已经替我们封装好了，因此我们只需要知道 path 的相关属性即可。

D3.js Path生成器

在上面我们介绍了 path 的基本属性，在使用 D3 的开发中，它已经替我们封装好了相关的方法，我们只需要调用 D3 提供的方法即可。

简单列一下 D3 提供的相关方法：

d3.line(...).x(...).y(...)：用于折线图
d3.gepPath().projection()：用于地图
d3.area()：用于主题河流
d3.arc(...).innerRadius(...).outerRadius(...)：用于饼图
d3.lineReadial().angle(...).radius(...)：用于极坐标

下面我们通过一个实例来学习一下使用 D3 中提供的 Path 生成器。

动态折线图

在前面我们已经介绍了 SVG 中的 path 属性，以及 D3 中提供的相关 path 方法，下面我们就开始实例编码吧，用于加强对 path 的学习。

首先还是需要先有一个最基础的 svg 画布，代码如下：

<svg width="1600" height="800" class="svgs"></svg>

并且我们需要设置相关的基础属性，在前面的章节中已经介绍过，这里就不做过多的赘述，直接上代码，如下：

const svg = d3.select('.svgs');
const width = +svg.attr('width');
const height = +svg.attr('height');
const margin = {top: 120, right: 50, bottom: 50, left: 120};
const innerWidth = width - margin.left - margin.right;
const innerHeight = height - margin.top - margin.bottom;
const g = svg.append('g').attr('id', 'maingroup').attr('transform',`translate(${margin.left}, ${margin.top})`);
const xValue = (datum) => {return datum['日期']};
const yValue = (datum) => {return datum['现有确诊']};
let xSacle, yScale;
let alldates;
let allkeys;

上面的内容都是很基础的属性设置，在前面的章节中都介绍过，不记得可以看前面的章节。

接下来我们要获取数据，这里是直接读取本地的一个 csv 文件里面的数据来展示，实际开发中我们还是需要通过与后端的交互获取到真实的数据，大致的代码如下：

d3.csv("./static/data/province.csv").then(data => {
    // ...data
});

关于 d3.csv 读取本地 csv 内容的介绍，在前一节里面讲过，这里直接借用前一节中的相关代码。

获取到数据后，我们需要对数据进行部分加工，因为获取到的数据中包含总计字段，但是我们做可视化动态折线图是不需要总计的，因此需要处理掉。大致代码如下：

data = data.filter( d => d['省份'] !== '总结');
data = data.filter( d => d['省份'] !== '湖北');
alldates = Array.from(new Set( data.map( d => xValue(d); )));
data.forEach( d => {
    d['现有确诊'] = +(d['现有确诊']);
    d['日期'] = new Date();
})

接下来我们还需要将每个省份单独拎出来，用于坐标轴的生成，大致代码如下：

let provinces = {};
allkeys = Array.from(new Set( data.map( d => d['省份']; )));
allkeys.forEach( key => { provinces[key] = []; });
data.forEach( d => { provinces[d['省份']].push(d); });
allkeys.forEach( key => provinces[key].sort((b, a) => {
    return b['日期']) - new Date(a['日期'];
}));

上述的代码最终执行的效果如下图所示：

通过从 csv 中获取的数据，我们在画布中生成了横坐标和纵坐标，接下来我们需要通过一个定时器不断的更新数据，并将数据动态的更新在画布中，从而形成一个动态的折线图，代码如下：

const render_update_alter = function (data) {
    const line = d3.line()
        .x((d) => {
            // x 坐标
            return xScale(xValue(d));
        })
        .y((d) => {
            // y 坐标
            return yScale(yValue(d));
        })
        .curve(d3.curveCardinal.tension(0.5));

    // 在这里画折线图
    d3.select("#alterPath")
        .datum(data)
        .attr("class", "datacurve")
        .attr("fill", "none")
        .attr("stroke", "green")
        .attr("stroke-width", 2.5)
        .transition()
        .duration(2000)
        .attr("d", line);  // d3 中直接使用 d 属性，用于画线
};
