XY坐标图

函数名称	用处	示例
plot(x,y)	形成一个简单的二维坐标图，点与点之间直线连接
plot(x1,y1,x2,y2,……）	在一个坐标图上绘制多条曲线
grid on\off	显示或关闭画图中的网线
title(‘AAAAA’)	显示标题为AAAAA
xlabel(‘AAAAA’)	显示x轴标注为AAAAA
ylabel(‘AAAAA’)	显示y轴标注为AAAAA
pause/pause（a)	暂停直到按任意键/暂停a秒
figure（a）	产生名称为Figure a的图形窗口，若不输入参数a，自动产生图形编号
hold on/off	保持图形/覆盖原有图形（使用后可在一个坐标图上绘制多条曲线）
peaks(n)	函数peaks是MATLAB中的双变量正态分布的实体模型函数，主要用于演示图形功能。若函数peaiks只有一个自变量n，则会产生一个n x n的矩阵，函数peaks创建的矩阵可以作为函数Plot的自变量。
close	关闭图形窗口

添加标题和坐标轴标注前需要创建图形，否则前面的标注会被删除

如果函数plot的输入参数是-一个单独的矩阵，则MATLAB对矩阵的每一-列单独绘图。矩阵的行下标矢量作为x轴坐标(1:k)，其中k是矩阵的行数，每列所对应的数值作为y轴坐标绘制曲线。此过程可绘出一一个等步长的图形，也就是线性图。

如果plot有两个自变量，一个是矢量，一个是矩阵，那么，MATLAB按行依次绘制图形。即矩阵中的每一行与矢量对应画图

若plot输入参数为一个复数数组，则以实部为x轴，虚部为y轴绘图若为两个复数数组，则忽略虚部，以第一个数组实部为x轴，第二个数组实部为y轴

坐标轴定标及图例标注

函数名称	用处	示例
axis	使得图形坐标保持不变，再次输入取消
axis（a）	输入参数a是一一个四维矢量，分别定义了x轴和y轴的最小值和最大值，即[xmin, xmax, ymin, ymax]
legend('string1', 'string2', etc)	添加图例，对不同曲线加以说明
text (x_ coordinate, y_ coordinate, 'string')	在图形的不同位置添加文本框，输入参数为文本框的位置和内容
gtext( 'string')	添加文本框，框的位置由鼠标操作确定，输入参数为文本框的内容

创建上标使用插字号^ 使用希腊字母：输入反斜杠\加字母名称，如“\alpha\beta\gamma"分别表示αβγ 创建下标使用下划线_ 多个字符（如正负号加数字）作为上下标需要加大括号{}把上下标括起来

子图

函数名称	用处	示例
subplot(a,b,c)	把图形窗口分为a*b个小窗口，并在第p个小窗口绘制图形

极坐标图

函数名称	用处	示例
polar(theta,r)	输入参数为角度（一般为弧度）及半径

对数坐标图

函数名称	用处	示例
semilogx(x,y)	创建单对数坐标图，x轴为对数坐标,y轴为线性坐标
semilogy(x,y)	创建单对数坐标图，x轴为线性坐标,y轴为对数坐标
loglog(x,y)	创建双对数坐标图

若数据中有负数或0，会提示错误，并且绘出无错误点的图

条形图与饼图

函数名称	用处	示例
bar (х)	若x为矢量，则绘制垂直条形图;若x为二维矩阵，则按行分组显示
barh(x)	若x为矢量，则绘制水平条形图。若x为_维矩阵，则按行分组显示
bar3 (x)	绘制三维条形图
bar3h(x)	绘制三维水平图
pie(x)	绘制饼图。矩阵x的元素用饼图中的一部分表示
pie3 (x)	绘制三维饼图。矩阵x中的元素用饼图的一部分表示
hist (х)	绘制柱状图

柱状图

函数名称	用处	示例
hist(x,y)	将数据从大到小等分为y份（若只输入参数x则为10份）通过柱状图显示出数据的发布情况

双y轴图

函数名称	用处	示例
plotyy(x1,y1.x2,y2）	左右两种刻度线对应两种曲线

函数绘图

函数名称	用处	示例
fplot('关于x的函数'，[x的取值范围])

matlab语法，sin^2(t)应为sin2(t). ^2

三维绘图

函数名称	用处	示例
plot3（x,y,z)	在三维空间绘制曲线图
zlabel('AAAAA')	z轴标注AAAAA
come3(x, y, z)	绘制具有动画效果的三维线图
mesh(z)或mesh(x, y, z)	绘制网格曲面图，若*自变量为mn的二维矩阵，则元素位置为x，y轴坐标，数值为z轴坐标，若为三个坐标x，y，z，则矢量x的元素个数与矩阵z的列数相同，矢量y的元素个数与矩阵z的行数相同**
surf(z)或surf(x, y, z)	与函数mesh类似，绘制表面图，但可以着色（使用下面三个函数）
Shading interp	渲染曲面图中的颜色
Shading flat	用纯色给每个网格着色
colormap (map_ name)	按用户设定的颜色绘制曲面图
contour (z)或contour(x, y, z)	绘制三维等高图
surfc(z)或surfc(x, y, z)	同时绘制曲面图和等高图
pcolor(z)或pcolor(x, y, z)	绘制伪色图（与等高图类似，但用带栅格的二维阴影图代替等高图中的轮廓线）

图形窗口菜单

函数名称	用处	示例
sphere	函数生成单位球面的 x、y 和 z 坐标，以用于 surf 和 mesh。
sphere	生成一个包含 20×20 个面的球面。
sphere(n)	在当前图窗中绘制 n×n 球面的 surf 图。
sphere(ax,...)	将在由 ax 指定的坐标区中，而不是在当前坐标区中创建球形。指定 ax 作为第一个输入参数。
[X,Y,Z] = sphere(...)	在三个大小为 (n+1)×(n+1) 的矩阵中返回 n×n 球面的坐标。可以使用 surf(X,Y,Z) 或 mesh(X,Y,Z) 来绘制该球面

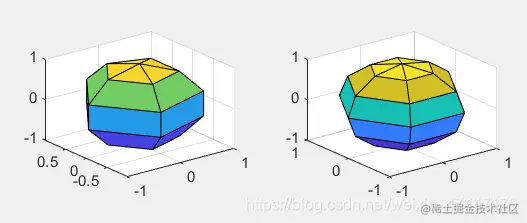

以 sphere（4）及 sphere（5）为例：在这里插入图片描述

在图形窗口中，选择Insert可以添加坐标轴标注、图形标题、说明和文本框等。选择Tools可以改变图形的外观，例如放大或缩小，改变长宽比等。菜单栏下面是图形工具栏，可以选择相应的图标对图形进行各种编辑。

程序一旦返回，使用菜单编辑图形的所有改动都会复原。

peaks 是从高斯分布转换和缩放得来的包含两个变量的函数，在演示 mesh、surf、pcolor、contour 等函数中很有用。

函数名称	用处	示例
Z = peaks	返回一个 49×49 矩阵。Z = peaks(n); 返回一个 n×n 矩阵。
Z = peaks(V)	返回一个 n×n 矩阵，其中 n= length(V)。
Z = peaks(X,Y)	在给定的 X 和 Y（必须大小相同）处计算 peaks 并返回大小相同的矩阵。
peaks(...)（无输出参数）	使用 surf 绘制 peaks 函数。使用先前语法中的任意输入参数组合。
[X,Y,Z] = peaks(...)	返回另外两个矩阵 X 和 Y 用于参数绘图，例如 surf(X,Y,Z,del2(Z))。如未作为输入参数给出，基础矩阵 X 和 Y 是[X,Y] = meshgrid(V,V) ，其中 V 是给定向量，或者 V 是长度为 n 的向量，其元素从 -3 到 3 均匀间隔。如果未给出输入参数，默认的 n 是 49。
axis equal	将每个坐标轴设置为均匀的刻度间隔，在M文件中使用能够保存所做的修改

使用属性编辑器可以添加坐标轴标注、图形标题和色条，也可以在Insert菜单中进行设置。这种方法具有很好的交互性，可以随时调整图形的外观。但这种方法存在的问题是再次运行程序时，所有的修改都会无法保存。

在工作区中创建图形

MATLAB可以在工作区中创建图形。在工作区窗口中，先选择变量，然后打开绘图图标的下拉菜单。MATLAB能根据变量中的数据列出几种常用的绘图方式，选择合适的方式就可以在图形窗口生成相应的图形。绘制图形时可以在菜单中选择More pos.... 就会弹出个新的窗口。新窗口中列出了所有可能的绘图方式供用户选择。从MATLAB内置的seamount数据集中导出矩阵x和y,绘制矩阵x和y的散点图。

如果绘制图形所需的变量不止一个，则首先选中第一个变量，按Cr键选择其余的变量。然后，按照5.5节介绍的方法可以对图形进行编辑。这种互动的绘图环境有助程序的开发和测试。

图片的保存

在MATLAB中有以下几种保存图形的方法:

如果程序代码保存在M文件中，直接运行程序就可以绘制出图形。
在菜单中选择Save as,就会出现下列选项:
1. 保存为MATLAB特有的.fig文件。在当前路径中双击文件名，就可以打开图形。
2. 保存为标准的图片格式，例如，jpg 格式或.emf格式。这种格式的图片可以在任何文档中使用，比如Word文档。
在Edit中选择copy figure,把图形粘贴到其他文件中。
打开文件菜单，创建M文件，重新生成图形。
