ELK终极架构

@TOC

1.ELK终极架构图

最接近终极的架构图就是我们从redis中读取收集来的日志最后由logstash存储到es库,但是这个架构有个缺陷假如redis挂掉,我们就无法收集日志了

redis单点问题,我们可以通过集群的方式来实现,但是redis的三种集群模式,除了主从复制,其他两个集群,filebeat均不支持将数据写入集群,但是主从复制又有弊端,假如主节点挂掉,还需要通过命令的方式把从节点改为可读可写

filebeat支持kafka集群的写入,但是kafka不太熟悉,我们还是用redis来实现

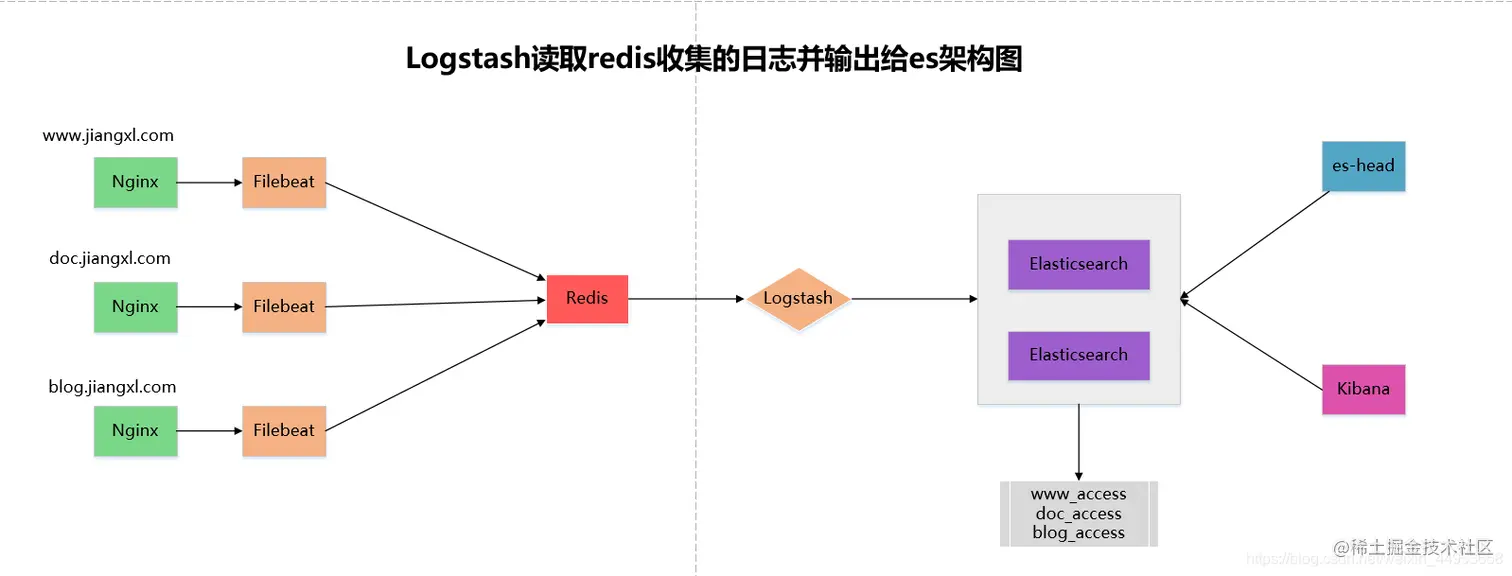

在这里插入图片描述

我们可以配置两个单独的redis,在通过nginx四层负载均衡+keepalvide做成高可用集群,当其中一个redis坏掉了,另一个redis接替其工作,当redis01处于工作模式时,就把redis02作为备份模式,这样redis02上面就没有数据的产生,从而可以保证数据的一致性,不会导致重复

ELK终极架构图

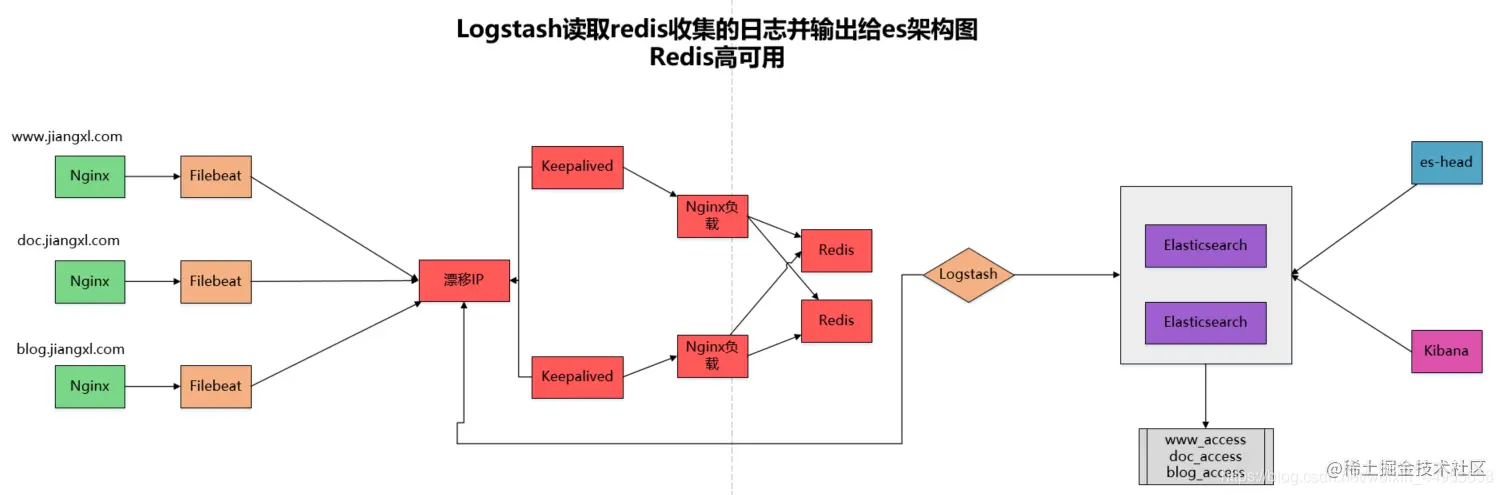

在这里插入图片描述

2.部署终极ELK架构

IP服务
192.168.81.210es+kibana+logstash
192.168.81.210nginx+keepalived+redis
192.168.81.220es+kibana
192.168.81.220nginx+keepalived+redis
192.168.81.230filebeat+nginx

2.2.部署两台redis

192.168.81.210配置

1.安装redis(epel源中有redis的rpm包)
[root@elasticsearch ~]# yum -y install redis

2.启动redis
[root@elasticsearch ~]# systemctl start redis
[root@elasticsearch ~]# systemctl enable redis

3.查看端口号
[root@elasticsearch ~]# netstat -lnpt | grep redis
tcp        0      0 127.0.0.1:6379          0.0.0.0:*               LISTEN      94345/redis-server

4.登陆redis
[root@elasticsearch ~]# redis-cli
127.0.0.1:6379>

5.配置redis允许任何主机访问
[root@elasticsearch ~]# vim /etc/redis.conf
bind 0.0.0.0
[root@elasticsearch ~]# systemctl restart redis

6.创建一个key方便识别(最终测试的时候看)
[root@elasticsearch ~]# redis-cli
127.0.0.1:6379> set redis01 192.168.81.210
OK

复制代码

192.168.81.220配置

1.安装redis(epel源中有redis的rpm包)
[root@node-2 ~]# yum -y install redis

2.启动redis
[root@node-2 ~]# systemctl start redis
[root@node-2 ~]# systemctl enable redis

3.查看端口号
[root@node-2 ~]# netstat -lnpt | grep redis
tcp        0      0 127.0.0.1:6379          0.0.0.0:*               LISTEN      94345/redis-server

4.登陆redis
[root@node-2 ~]# redis-cli
127.0.0.1:6379>

5.配置redis允许任何主机访问
[root@node-2 ~]# vim /etc/redis.conf
bind 0.0.0.0
[root@node-2 ~]# systemctl restart redis

6.创建一个key方便识别(最终测试的时候看)
[root@node-2 ~]# redis-cli
127.0.0.1:6379> set redis02 192.168.81.220
OK
复制代码

2.3.配置nginx四层负载均衡

192.168.81.210配置

[root@elasticsearch ~]# vim /etc/nginx/nginx.conf
stream {
  upstream redis {
    server 192.168.81.210:6379 max_fails=2 fail_timeout=10s;
    server 192.168.81.220:6379 max_fails=2 fail_timeout=10s backup;
  }

  server {
    listen 6378;
    proxy_connect_timeout 1s;
    proxy_timeout 3s;
    proxy_pass redis;
  }
}

[root@elasticsearch ~]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful

[root@elasticsearch ~]# systemctl restart nginx
复制代码

192.168.81.220配置

[root@node-2 ~]# vim /etc/nginx/nginx.conf
stream {
  upstream redis {
    server 192.168.81.210:6379 max_fails=2 fail_timeout=10s;
    server 192.168.81.220:6379 max_fails=2 fail_timeout=10s backup;
  }

  server {
    listen 6378;
    proxy_connect_timeout 1s;
    proxy_timeout 3s;
    proxy_pass redis;
  }
}

[root@elasticsearch ~]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful

[root@node-2 ~]# systemctl restart nginx
复制代码

测试nginx负载是否可用

使用两个负载均衡任意一个ip都可以负载到redis01,因为redis02是备份状态,一般高可用集群都是两套负载均衡集群连接到keepalived

[root@elasticsearch ~]# redis-cli -h 192.168.81.210 -p 6378
192.168.81.210:6378> keys *
1) "redis01

[root@elasticsearch ~]# redis-cli -h 192.168.81.220 -p 6378
192.168.81.220:6378> keys *
1) "redis01"
复制代码

2.4.配置keepalived高可用

192.168.81.210配置

[root@elasticsearch ~]# vim /etc/keepalived/keepalived.conf
global_defs {
  router_id lb01
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 50
    priority 150
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.81.211
    }
}

[root@elasticsearch ~]# systemctl restart keepalived
[root@elasticsearch ~]# systemctl enable keepalived
复制代码

192.168.81.220配置

[root@node-2 ~]# vim /etc/keepalived/keepalived.conf
global_defs {
  router_id lb02
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 50
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.81.211
    }
}

[root@node-2 ~]# systemctl restart keepalived
[root@node-2 ~]# systemctl enable keepalived
复制代码

测试keepalived

1.漂移IP已经在主节点
[root@elasticsearch ~]# ip a |grep virbr0
3: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0

2.使用虚拟IP登陆redis
[root@elasticsearch ~]# redis-cli -h 192.168.81.211 -p 6378
192.168.81.211:6378> keys *
1) "redis01

3.关闭主节点,查看ip是否会漂移
[root@elasticsearch ~]# systemctl stop keepalived
在backup节点查看,漂移成功
[root@node-2 ~]# ip a | grep vir
3: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0

复制代码

2.5.挂掉redis01查看是否会切换到redis02实现高可用

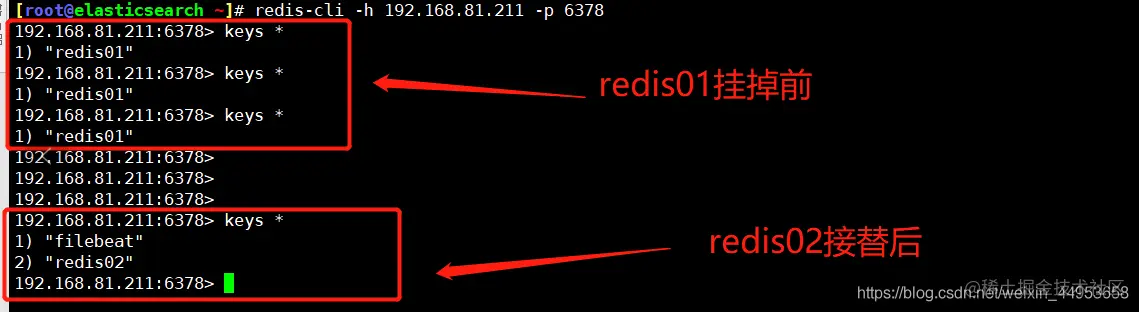

[root@elasticsearch ~]# redis-cli -h 192.168.81.211 -p 6378 192.168.81.211:6378> keys *1) "redis01"192.168.81.211:6378> keys *1) "redis01"192.168.81.211:6378> keys *1) "redis01"192.168.81.211:6378> 192.168.81.211:6378> 192.168.81.211:6378> 192.168.81.211:6378> keys *1) "filebeat"2) "redis02"192.168.81.211:6378>
复制代码

完美的实现了高可用,可以看到redis01挂掉后redis02里面进行了工作

在这里插入图片描述

2.6.配置filebeat将日志存储到高可用的redis集群

只需要修改传输给redis的地址为漂移ip地址即可

[root@nginx ~]# vim /etc/filebeat/filebeat.yml
output.redis:
  hosts: ["192.168.81.211:6379"]
  key: "nginx-all-key"
  db: 0
  timeout: 5

[root@nginx ~]# systemctl restart filebeat

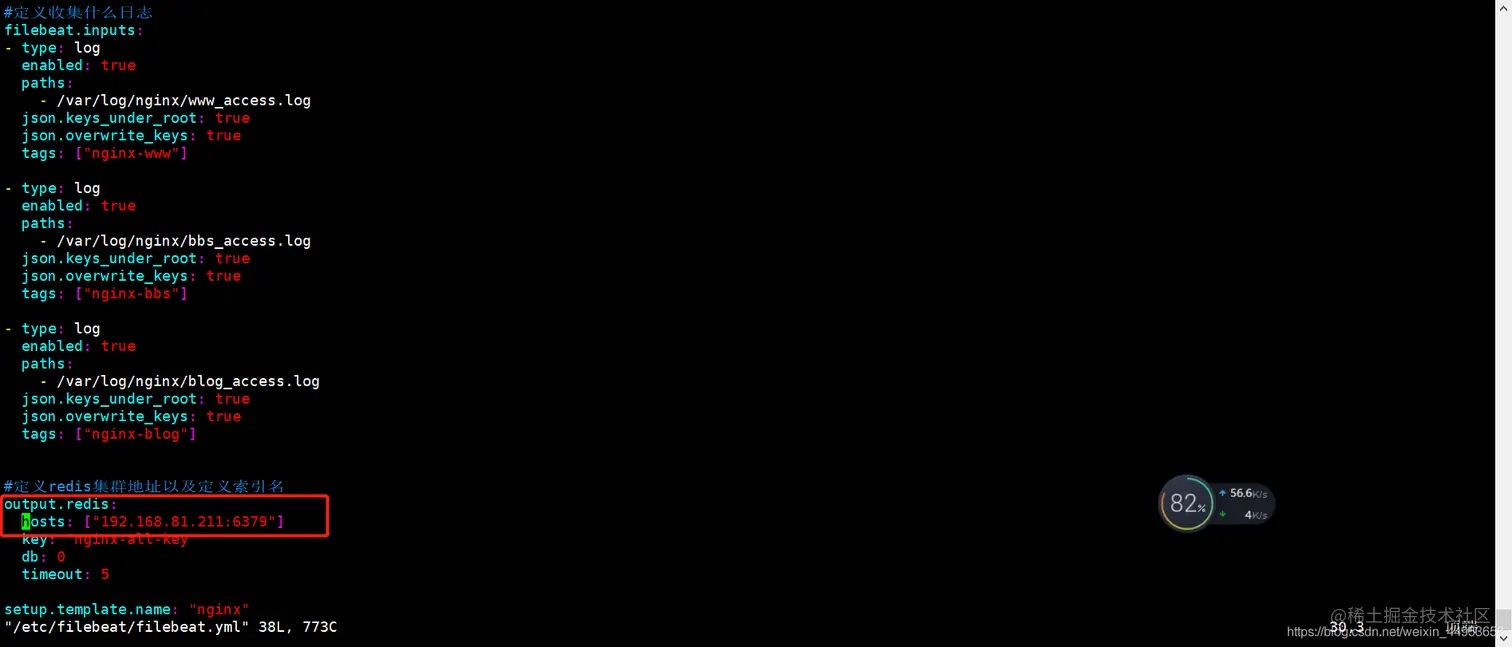

复制代码

在这里插入图片描述

2.7.产生日志并查看redis上是否产生的key

1.产生日志
ab -c 100 -n 1000 http://www.jiangxl.com/
ab -c 100 -n 1000 http://bbs.jiangxl.com/
ab -c 100 -n 1000 http://blog.jiangxl.com/

2.查看redis上是否产生了key
192.168.81.211:6378> keys *
1) "nginx-all-key"							#已经产生了key
2) "redis01"
复制代码

2.8.配置logstash连接redis高可用集群

[root@elasticsearch ~]# vim /etc/logstash/conf.d/redis.conf
input {
  redis {
    host => "192.168.81.210"
    port => "6379"
    db => "0"
    key => "nginx-all-key"
    data_type => "list"
  }
}
复制代码

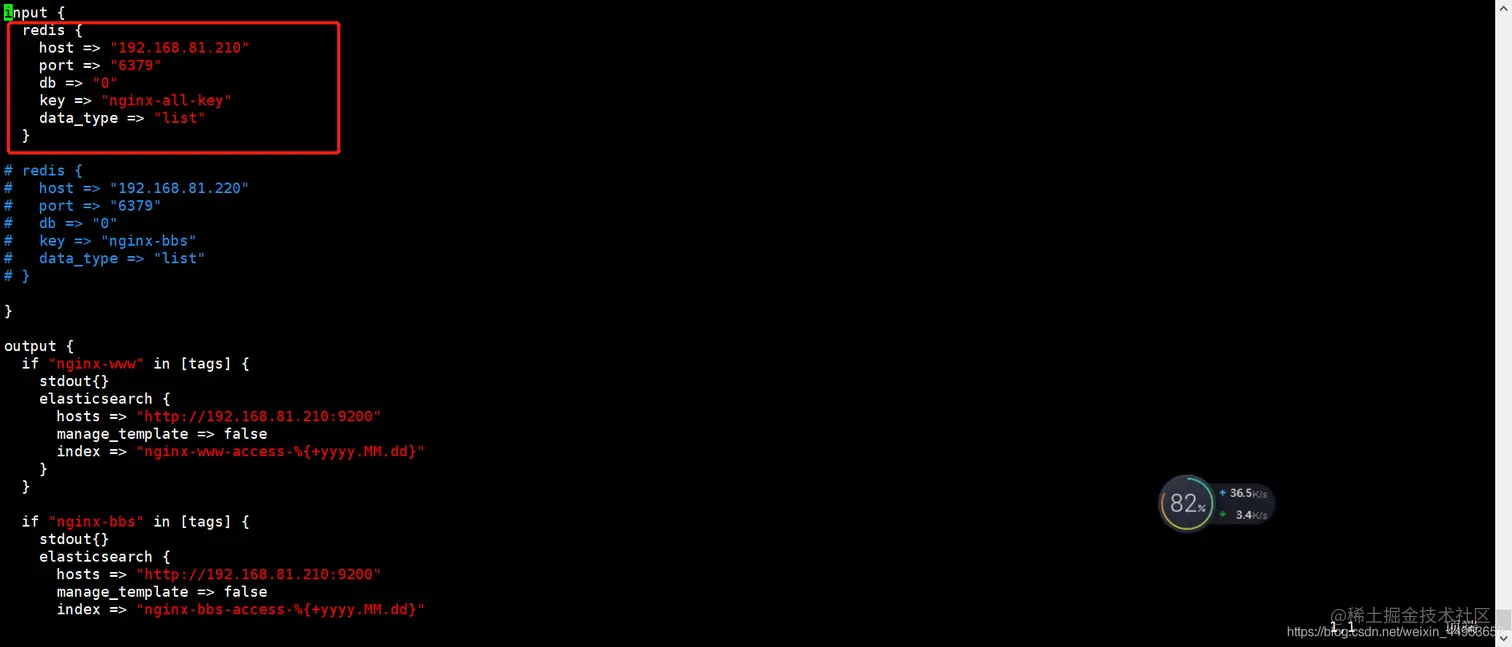

只需要改redis地址这一行即可

在这里插入图片描述

2.9.启动logstash并查看es上是否产生索引库

[root@elasticsearch ~]# /usr/share/logstash/bin/logstash -f /etc/logstash/conf.d/redis.conf

复制代码

logstash输出 在这里插入图片描述

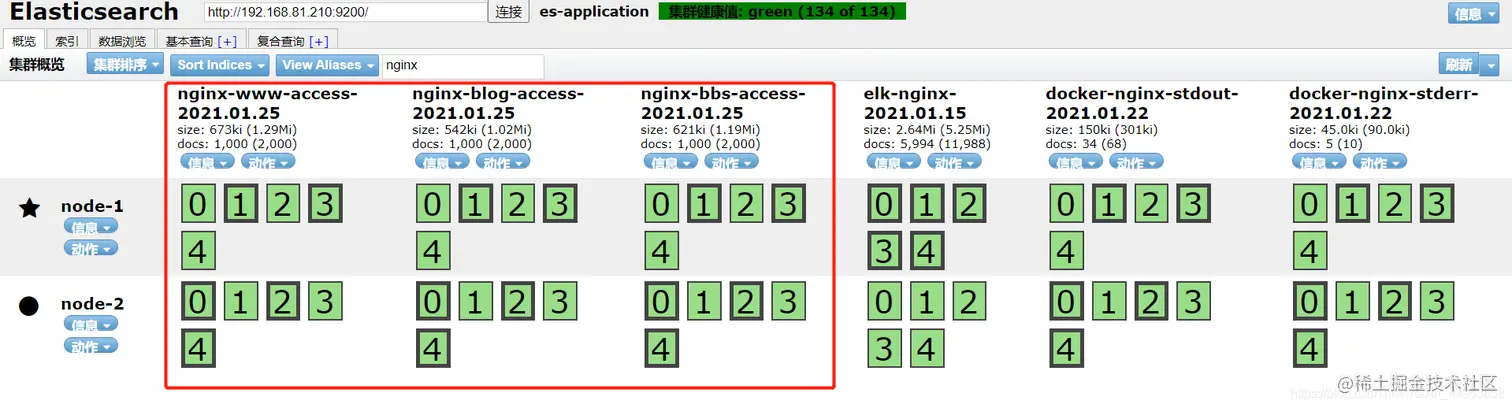

es上已经有数据索引产生了

在这里插入图片描述

3.在kibana上关联es索引并查看日志信息

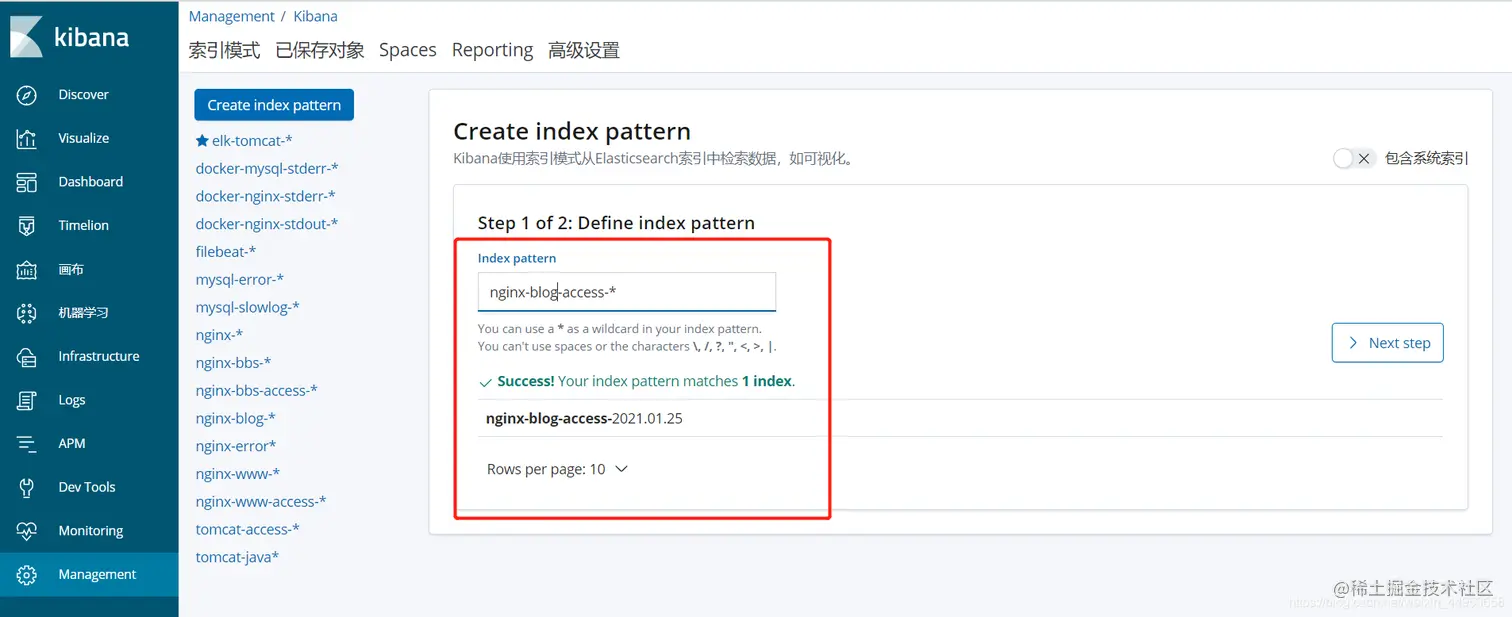

3.1.关联es索引库

nginx-www-access索引

在这里插入图片描述

nginx-bbs-access索引 在这里插入图片描述

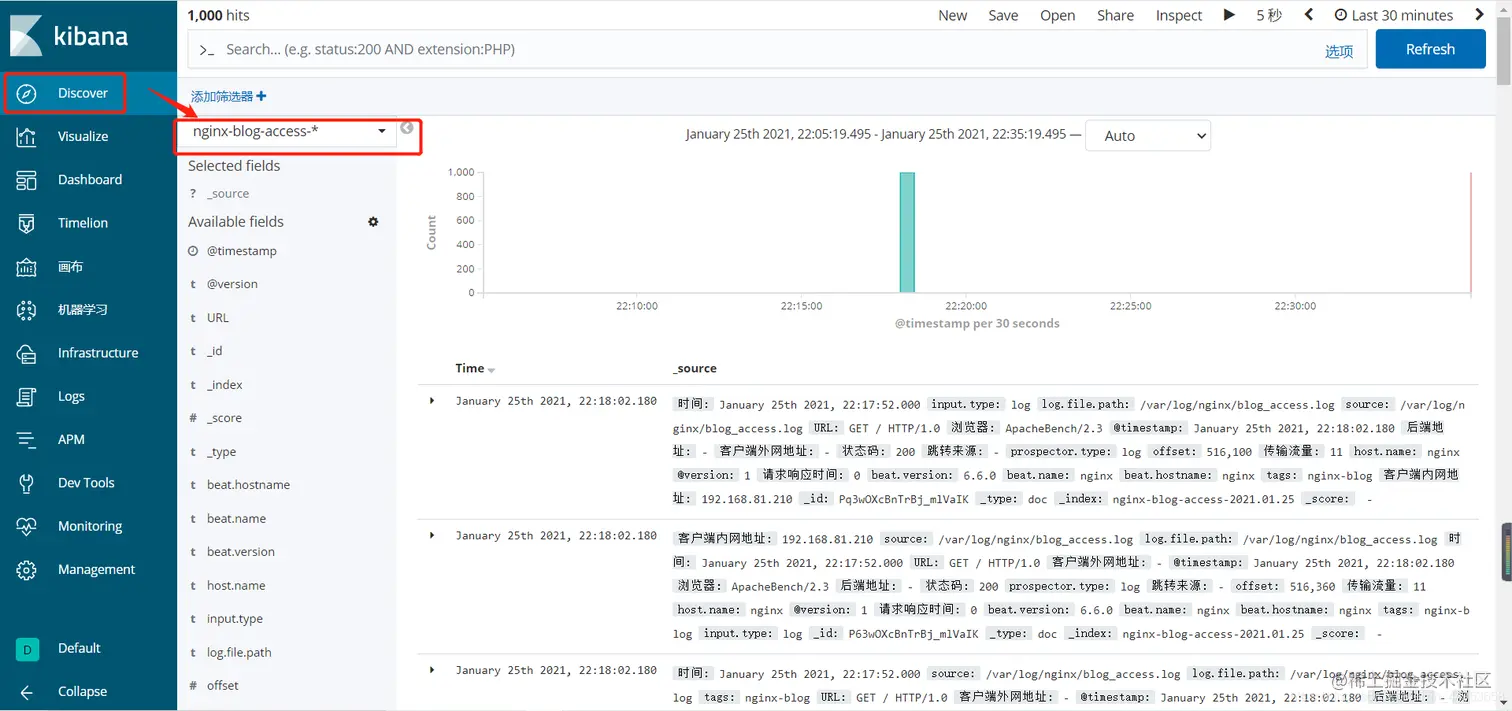

nginx-blog-access索引

在这里插入图片描述

3.2.查看收集来的日志数据

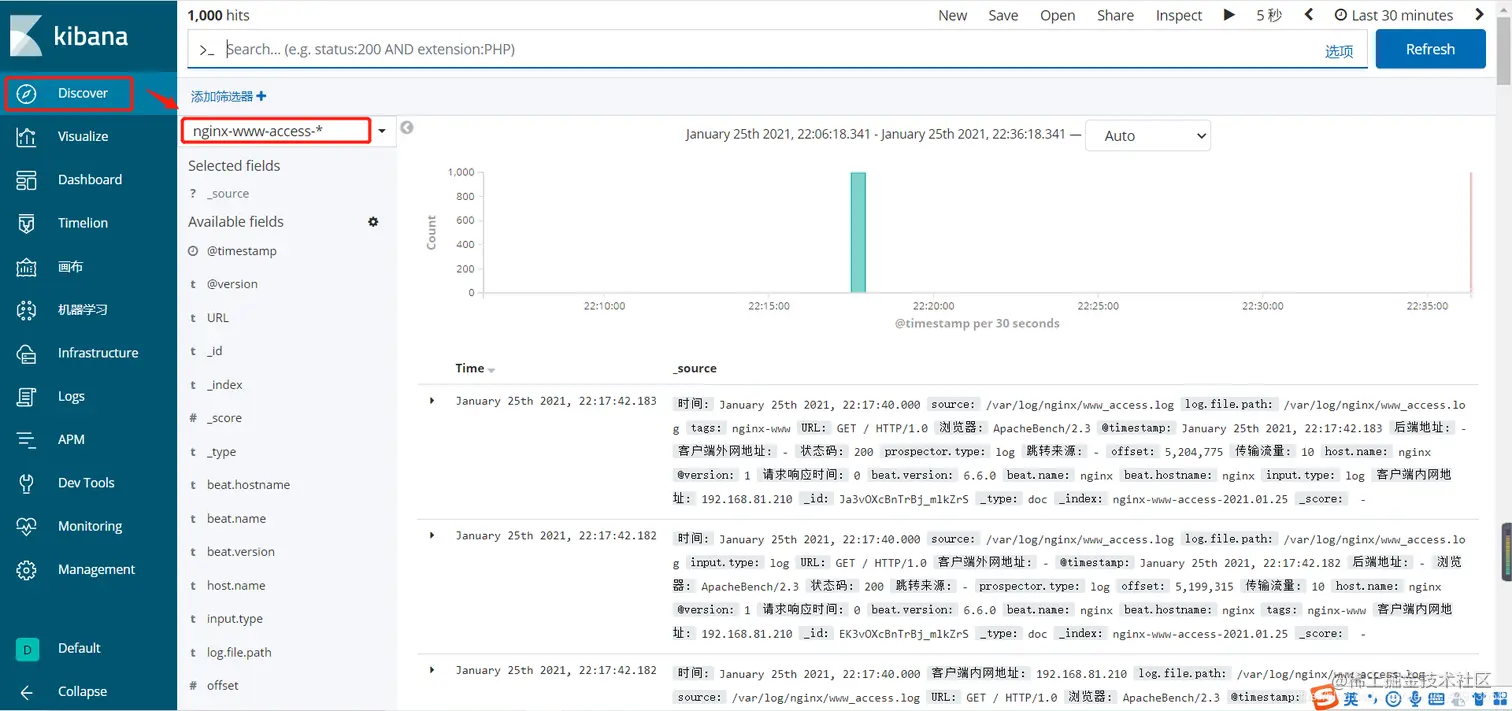

nginx-www-access索引

在这里插入图片描述

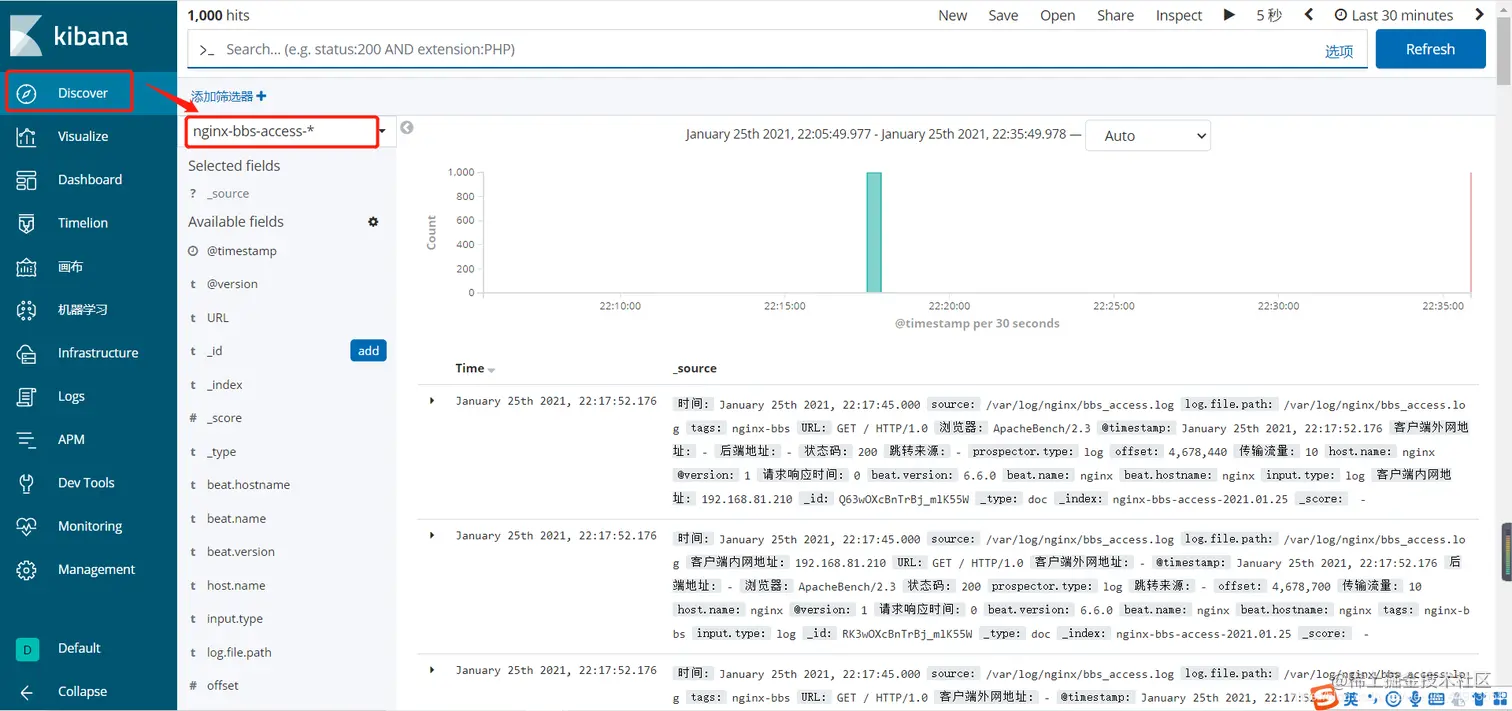

nginx-bbs-access索引

在这里插入图片描述

nginx-blog-access索引

在这里插入图片描述
