前言

之前的温湿度设计已经更新到gitee: 温湿度工具:(gitee.com)

一点概念

之前章节我们完整的介绍了一个硬件从立项到产出的流程。一般情况下,硬件设计的可以分为三个阶段:

  • EVT 产品论证阶段 EVT 阶段主要是分析需求的可行性,进行理论验证和器件选型
  • DVT 设计论证阶段 DVT 阶段主要是进行设计验证,比如:验证信号完整性、天线设计调优等
  • PVT 生产验证阶段 DVT 阶段完成,标志着这是一款设计完善的硬件产品,功能可靠,运行稳定。
    但是,一款可靠的产品,并不代表他是一款可以量产的产品。产品DVT过了以后,要进行PVT阶段设计。所谓PVT就是量产匹配和设计,根据产线和自动化成都,去优化设计。
    量级在10K下的设计,PVT阶段作用显得不是那么高,当产品量级到了100K或者更高,PVT直接关乎最后的良率。99.0%的良率看起来很高,当每天产量在30w片的时候,就会有3000片报废,之前参与的手机ODM项目,甲方要求的良率要到99.75以上,最后出货量有500w片,按照0.0025的残次率,也有1w+的报废品。

SMT

我们设计的PCB发到板厂之后,板厂返回的是一个空的PCB。空的PCB要变成可用的产品。需要对元器件进行焊接。
调试阶段如果动手能力强,则进行手工焊接。动手能力不强的则选择smt贴片。

概念

smt是表面组装技术的简称,中文简称表贴。我们的pcb要进行smt的话。需要提供以下文件:

BOM

BOM物料清单,表示pcb设计需要用到的电子元器件型号和封装信息。

kicad导出bom

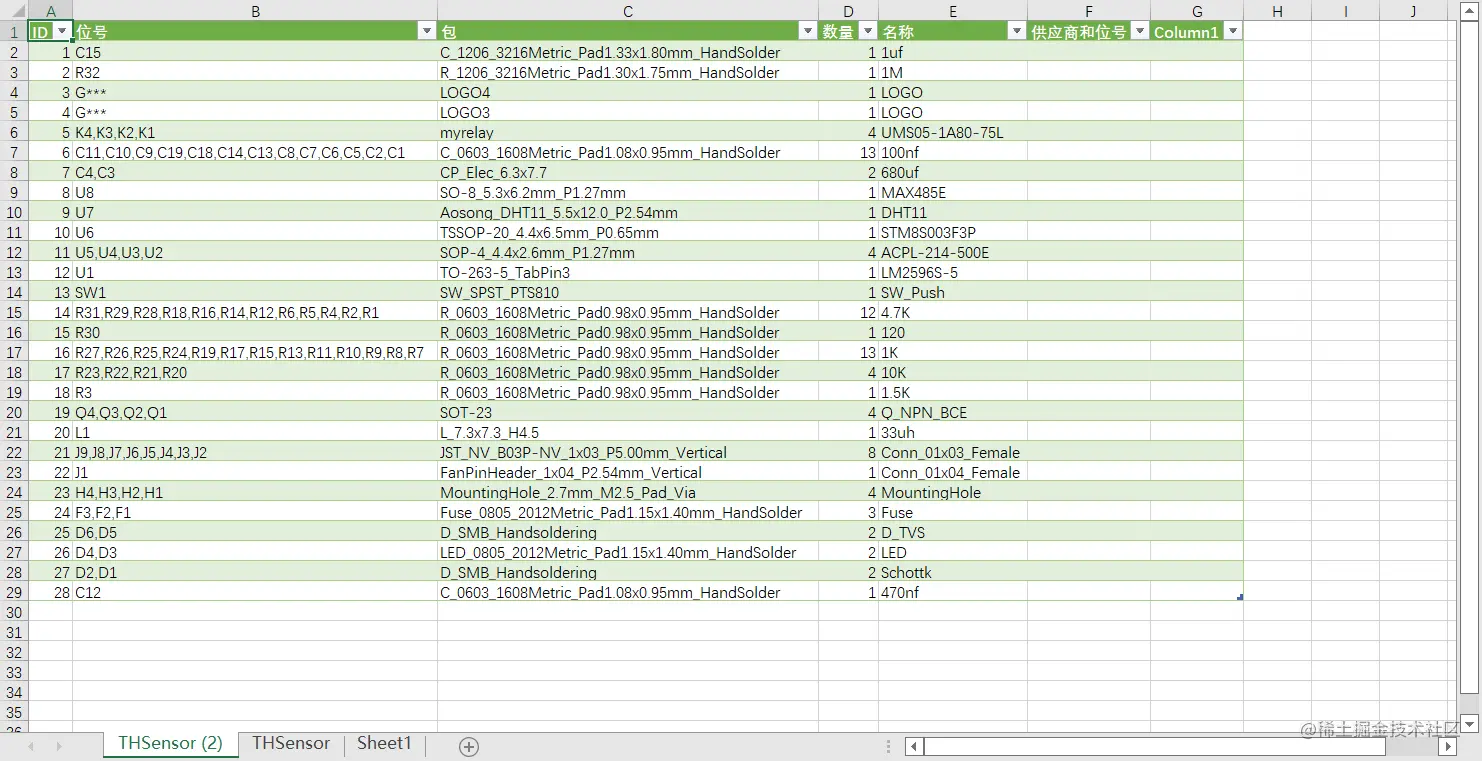

打开kicad的pcbnew工具。选择文件,输出制造,BOM文件。默认导出的是csv文件。格式也比较乱。 我们可以使用excel,把csv文件转变为表格。

例子


点位表

点位表,表示以我们pcb上放置的原点为坐标原点(0.0),每个元器件相对于原点的坐标。整个坐标文件的作用是告诉贴片机,整个元器件应该放到哪个位置上。

kicad导出点位表

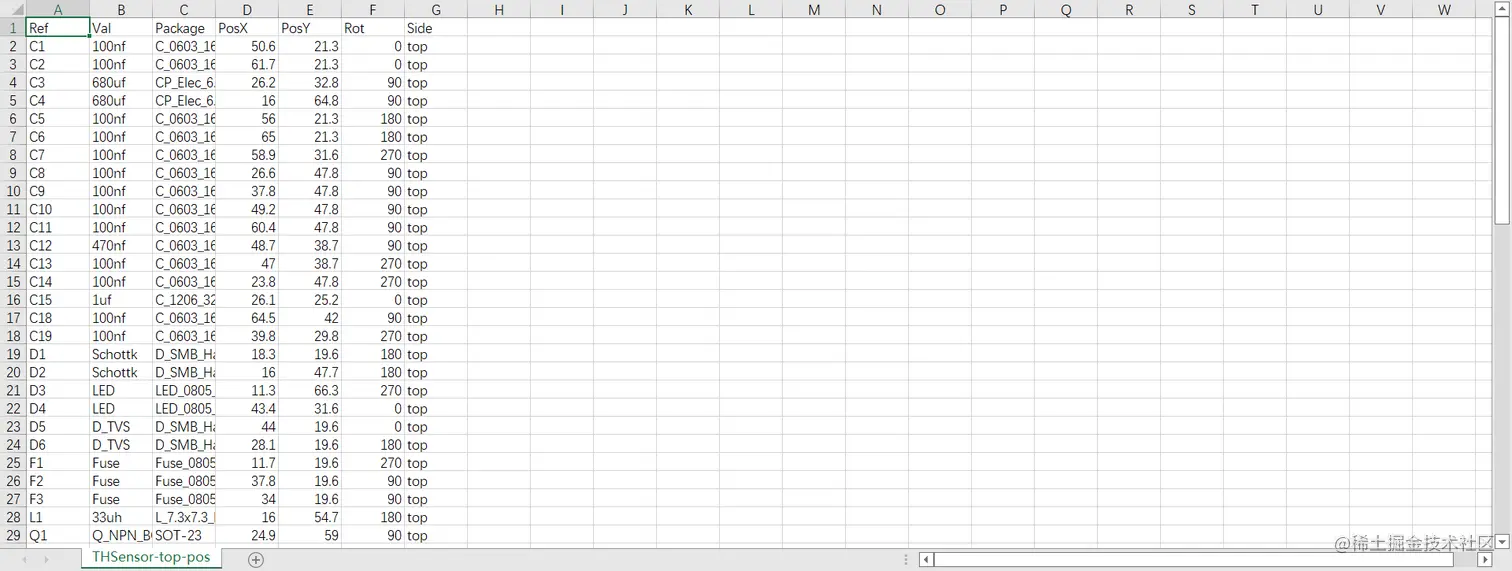

打开kicad,依旧选择pcbnew工具,选择文件、输出知道,封装位置信息

例子


小结

PCB制造种,我们提供的文件无外乎之前我们介绍的3种:

  • Gerber Gerber可以用来生产PCB板,也可以用来制作smt需要的钢网
  • 点位表 点位表用在smt阶段,指示元器件坐标位置
  • BOM表 BOM表指示了我们需要采购的元器件清单和封装类型
