理解圆弧绘制

GDI+中对于圆弧的绘制，是以给定的长方形（System.Drawing.Rectangle 结构）为边界绘制的椭圆的一部分形成的圆弧。绘制的圆弧的中心为长方形内切椭圆的圆心（如果是正方形，则正方形的中心是内切圆的圆心）

Graphics对象的DrawArc()方法用于绘制圆弧线段；GraphicsPath对象的AddArc()方法用于绘制圆弧路径。

以DrawArc为例，参数为：DrawArc (System.Drawing.Pen pen, System.Drawing.Rectangle rect, float startAngle, float sweepAngle)，绘制一段弧线，它表示 Rectangle 结构指定的椭圆的一部分。

pen 为画笔对象。
rect 包含圆弧的长方体结构。
startAngle 圆弧绘制的开始角度。
sweepAngle 从 startAngle 角度到弧线的结束点沿顺时针方向度量的角（以度为单位），即从startAngle开始绘制弧线转动的角度。

新建Winform项目GDIForArc，测试和演示弧形绘制的效果。

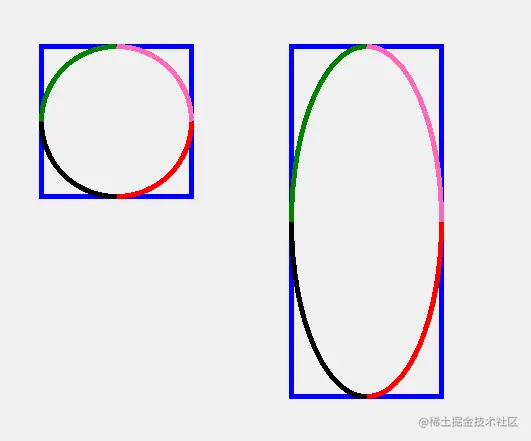

直接看下面的代码，分别绘制矩形对应的四个角的弧形（1/4圆），可以很直观的看到圆弧的绘制及与长方体的关系：

protected override void OnPaint(PaintEventArgs e)
{
    Graphics g = e.Graphics;
    Pen pn = new Pen(Color.Blue,5);
    Rectangle rect = new Rectangle(50, 50, 150, 150);
    g.DrawRectangle(pn, rect);

    Rectangle rect2 = new Rectangle(300, 50, 150, 350);
    g.DrawRectangle(pn, rect2);

    // 红色 0-90deg的圆弧
    pn.Color = RedColor;
    g.DrawArc(pn, rect, 0, 90);

    g.DrawArc(pn, rect2, 0, 90);

    // 黑色 90-180deg的圆弧
    pn.Color = BalckColor;
    g.DrawArc(pn, rect, 90, 90);

    g.DrawArc(pn, rect2, 90, 90);

    // 绿色 180-270deg的圆弧
    pn.Color = GreenColor;
    g.DrawArc(pn, rect, 180, 90);

    g.DrawArc(pn, rect2, 180, 90);

    // 粉色 270-360deg的圆弧
    pn.Color = HotPink;
    g.DrawArc(pn, rect, 270, 90);

    g.DrawArc(pn, rect2, 270, 90);
}

从圆弧到绘制圆角长方体

GDI+中绘图系统中顺时针方向为旋转正方向，水平向右方向为x轴正方向，垂直向下为y轴正方向。

通过Rectangle结构内的四个圆弧，可以组合成四个圆角，从而可以进一步实现圆角长方体、圆形等图形。

如下，是使用这个方式绘制的圆角矩形。

需要注意的点：

线条连接时的1像素问题，很多时候会出现1像素的间隔，并没有完全闭合连接，需要额外处理
Pen.LineJoin 指定线条连接点的模式

// 绘制圆角矩形
pn.Color = Color.MediumVioletRed;

// 指定连接处的连接点
pn.LineJoin = LineJoin.Round;

Rectangle roundRect = new Rectangle(500, 50, 150, 80);
var radius = 20;
var R = radius * 2;
Rectangle arcRect = new Rectangle(roundRect.X, roundRect.Y, R, R);

// 左上角
g.DrawArc(pn, arcRect, 180, 90);
// 右上角
arcRect.X = roundRect.Right - R;
g.DrawArc(pn, arcRect, 270, 90);
// 右下角
arcRect.Y = roundRect.Bottom - R;
g.DrawArc(pn, arcRect, 0, 90);
// 左下角
arcRect.X = roundRect.Left;
g.DrawArc(pn, arcRect, 90, 90);

#region 单独绘制线条，需要处理1像素间隔问题，且连接处不平滑
g.DrawLine(pn, roundRect.X + radius, roundRect.Y, roundRect.Right - radius + 1, roundRect.Y);

g.DrawLine(pn, roundRect.Right, roundRect.Y + radius, roundRect.Right, roundRect.Bottom - radius + 1);

g.DrawLine(pn, roundRect.Right - radius + 1, roundRect.Bottom, roundRect.Left + radius, roundRect.Bottom);

g.DrawLine(pn, roundRect.Left, roundRect.Bottom - radius + 1, roundRect.Left, roundRect.Y + radius);
#endregion

如何实现等比缩放绘制圆角矩形

按固定比例计算缩放矩形的尝试（不推荐）

根据上面绘制矩形的思路，想着同样实现一个按照等比缩放绘制内部圆角矩形的方式。主要思路是，指定一个缩放比例，让外部的矩形宽高、位置、圆角绘制的半径、直径等对应等比缩放并计算其值。

然后就是圆角矩形的绘制思路。

#region 等比缩放的绘制圆角矩形
//// 等比缩放，绘制内层圆角矩形
var scale = 0.8f;
var radiusScale = radius * scale;
var RScale = radiusScale * 2;
var innerRoundRect = new RectangleF(roundRect.X + (roundRect.Width - roundRect.Width * scale) / 2, roundRect.Y + (roundRect.Height - roundRect.Height * scale) / 2, roundRect.Width * scale, roundRect.Height * scale);
var arcRectScale = new RectangleF(innerRoundRect.X, innerRoundRect.Y, RScale, RScale);

//var scale = 0.8f;
//var radiusScale = Convert.ToInt32(radius * scale);
//var RScale = radiusScale * 2;
//var width = Convert.ToInt32(roundRect.Width * scale);
//var height = Convert.ToInt32(roundRect.Height * scale);
//var innerRoundRect = new Rectangle(roundRect.X + (roundRect.Width - width) / 2, roundRect.Y + (roundRect.Height - height) / 2, width, height);
//var arcRectScale = new Rectangle(innerRoundRect.X, innerRoundRect.Y, RScale, RScale);

pn.Color = Color.MediumPurple;
arcRectScale.X = innerRoundRect.X;
arcRectScale.Y = innerRoundRect.Y;

// 左上角
g.DrawArc(pn, arcRectScale, 180, 90);
g.DrawLine(pn, innerRoundRect.X + radiusScale, innerRoundRect.Y, innerRoundRect.Right - radiusScale + 1, innerRoundRect.Y);
// 右上角
arcRectScale.X = innerRoundRect.Right - RScale;
g.DrawArc(pn, arcRectScale, 270, 90);
g.DrawLine(pn, innerRoundRect.Right, innerRoundRect.Y + radiusScale, innerRoundRect.Right, innerRoundRect.Bottom - radiusScale + 1);
// 右下角
arcRectScale.Y = innerRoundRect.Bottom - RScale;
g.DrawArc(pn, arcRectScale, 0, 90);
g.DrawLine(pn, innerRoundRect.Right - radiusScale + 1, innerRoundRect.Bottom, innerRoundRect.Left + radiusScale, innerRoundRect.Bottom);
// 左下角
arcRectScale.X = innerRoundRect.Left;
g.DrawArc(pn, arcRectScale, 90, 90);
g.DrawLine(pn, innerRoundRect.Left, innerRoundRect.Bottom - radiusScale + 1, innerRoundRect.Left, innerRoundRect.Y + radiusScale);
#endregion

去掉外层圆角矩形的直线，效果如下：

直接计算比例的问题在于，由于矩形长宽大小的不同，计算出来内部（或外部）矩形的缩小或增大的量会不同，原则上，应该是长宽方向上缩小固定的量（类似边框在长宽方向时，边框的大小都是一样的）。因此，最好取其中一个值。

缩小或增大的矩形的圆角半径是否应该对应缩放？这是一直没有很好处理的问题，如果缩小放大的变化不大，则没有太大区别，如果比较大，圆角半径最好保持不变（上例代码为圆角半径也跟着缩放的例子）

通过Inflate()方法缩放矩形

Inflate()可分为实例方法和静态方法，它是专门用于缩放矩形的长宽指定的量的方法，而不是长宽不对等的比例计算。

推荐使用它加上圆角半径不变的方式，计算内层或外层圆角矩形。

Inflate的使用代码如下，其他不变的代码部分不再列出。

var inflateRect = Rectangle.Inflate(roundRect, -8, -8);
// inflateRect.Inflate(-8, -8); // 实例方法，长宽缩小或放大指定的量，改变的实例本身

// others
