常见图表

matplotlib 能够绘制折线图、散点图、柱状图、直方图、饼图

折线图：以折现的上升或者下降来表示统计数量的增减变化的统计图 特点：能够显示数据的变化趋势，反映事物的变化情况
散点图：用两组数据构成多个坐标点，考查坐标点的分布，判断两变量之间是否存在某种关联或总结坐标点的分布模式 特点：判断变量之间是否存在数量关联趋势，展示离群点（分布规律）
柱状图：排列在工作表的列或行中的数据可以绘制到柱状图中 特点：绘制连离散的数据，能够一眼看出各个数据的大小，比较数据之间的差别（统计/对标）
直方图：由一系列高度不等的纵向条纹或线段表示数据分布的情况，一般用横轴表示数据范围，纵轴表示分布情况 特点：绘制连续性的数据展示一组或者多组数据的分布状况（统计）
饼图：用于表示不同分类的占比情况，通过弧度大小来对比各种分类 特点：分类数据的占比情况（占比）

散点图(scatter)

1. 散点图的绘制

需求：探究房屋面积和房屋价格的关系

房屋面积数据：

x = [225.98, 247.07, 253.14, 457.85, 241.58, 301.01, 20.67, 288.64,
	163.56, 120.06, 207.83, 342.75, 147.9, 53.06, 224.72, 29.51,
	21.61, 483.21, 245.25, 399.35, 343.35]

房屋价格数据：

y = [196.63, 203.88, 210.75, 372.74, 202.41, 247.61, 24.9, 239.34,
	140.32, 104.15, 176.84, 288.23, 128.79, 49.64, 191.74, 33.1,
	30.74, 400.02, 285.35, 330.64, 283.45]

▷ 代码实现

import matplotlib.pyplot as plt

# 1. 准备数据
x = [225.98, 247.07, 253.14, 457.85, 241.58, 301.01, 20.67, 288.64,
	163.56, 120.06, 207.83, 342.75, 147.9, 53.06, 224.72, 29.51,
	21.61, 483.21, 245.25, 399.35, 343.35]
y = [196.63, 203.88, 210.75, 372.74, 202.41, 247.61, 24.9, 239.34,
	140.32, 104.15, 176.84, 288.23, 128.79, 49.64, 191.74, 33.1,
	30.74, 400.02, 285.35, 330.64, 283.45]

# 2. 创建画布
plt.figure(figsize=(20, 8), dpi=80)

# 3. 绘制图像
plt.scatter(x, y)

# 4. 显示图像
plt.show()

▷ 对应散点图

在这里插入图片描述

2. 散点图应用场景

探究不同变量之间的内在关系

柱状图(bar)

1. 柱状图的绘制

需求1 - 对比每部电影的票房收入

▷ 准备数据

movie_names = ['雷神3：诸神黄昏', '正义联盟', '东方快车谋杀案', '寻梦环游记', '全球风暴', '降魔传', '追捕', '七十七天', '密战', '狂兽']
tickets = [73853, 57767, 22354, 15969, 14839, 8725, 8716, 7916, 6764, 52222]

▷ 绘制

plt.bar(x, y, width, align='center', **kwargs)
x, y：sequence of scalars
width：scalar or array-like, optional 柱状图的宽度
align：{ 'center', 'edge' }, optional, default: 'center' 每个柱状图的位置对齐方式
**kwargs：color 柱状图的颜色

▷ 代码实现

import matplotlib.pyplot as plt

plt.rc('font', family='SimHei', size=12)

# 1. 准备数据
movie_names = ['雷神3：诸神黄昏', '正义联盟', '东方快车谋杀案', '寻梦环游记', '全球风暴', '降魔传', '追捕', '七十七天', '密战', '狂兽']
tickets = [73853, 57767, 22354, 15969, 14839, 8725, 8716, 7916, 6764, 52222]

# 2. 创建画布
plt.figure(figsize=(20, 8), dpi=80)

# 3. 绘制柱状图
x_ticks = range(len(movie_names))
plt.bar(x_ticks,tickets, color=['b', 'r', 'g', 'y', 'c', 'm', 'y', 'b', 'c', 'g'])

# 修改刻度
plt.xticks(x_ticks, movie_names)

# 添加标题
plt.title("电影票房收入对比")

# 添加网格显示
plt.grid(linestyle="--", alpha=0.5)

# 4. 显示图像
plt.show()

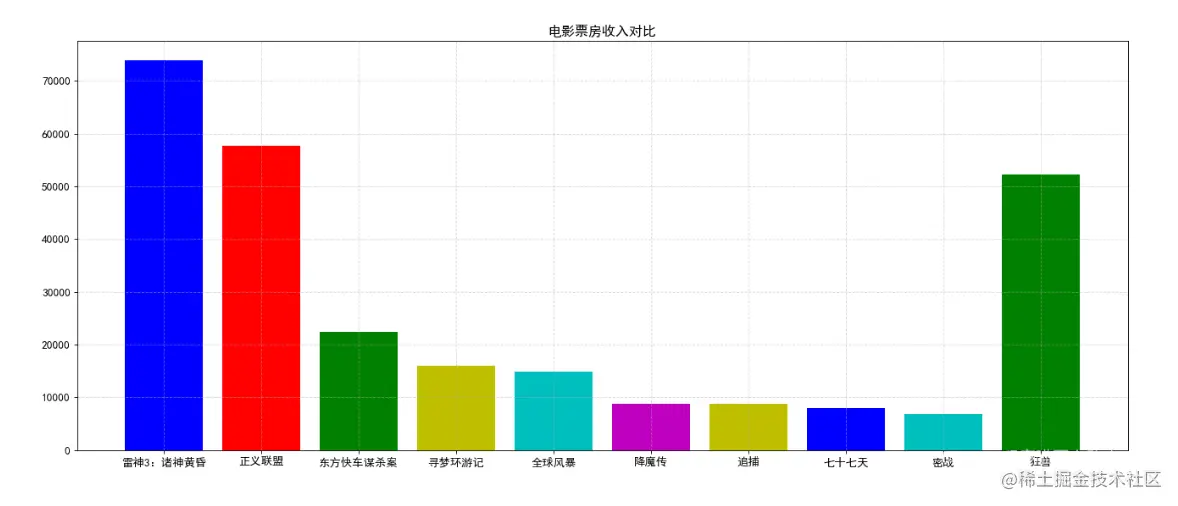

▷ 效果图

在这里插入图片描述

需求2 - 如何对比电影票房收入才更加有说服力？

比较相同天数的票房

有时候为了公平起见，我们需要对比不同电影首日和首周的票房

效果如下：

在这里插入图片描述

▷ 准备数据

movie_name = ['雷神3：诸神黄昏', '正义联盟', '寻梦环游记']
first_day = [10587.6, 10062.5, 1275.7]
first_weekend = [36224.9, 34479.6, 11830]

▷ 绘制

添加首日首周两部分的柱状图
x 轴中文坐标位置调整

▷ 代码实现

import matplotlib.pyplot as plt

plt.rc('font', family='SimHei', size=12)

# 1. 准备数据
movie_name = ['雷神3：诸神黄昏', '正义联盟', '寻梦环游记']
first_day = [10587.6, 10062.5, 1275.7]
first_weekend = [36224.9, 34479.6, 11830]

# 2. 创建画布
plt.figure(figsize=(20, 8), dpi=80)

# 3. 绘制柱状图
plt.bar(range(3), first_day, width=0.2, label="首日票房")
plt.bar([0.2, 1.2, 2.2], first_weekend, width=0.2, label="首周票房")

# 修改刻度
plt.xticks([0.1, 1.1, 2.1], movie_name)

# 显示图例
plt.legend()

# 4. 显示图像
plt.show()

2. 柱状图应用场景

适合用在分类数据对比场景上

数量统计
用户数量对比分析

直方图(histogram)

1. 直方图简介

直方图，形状类似柱状图，却有着和柱状图完全不同的含义。直方图牵涉统计学的概念，首先要对数据进行分组，然后统计每个分组内数据元的数量。在坐标系中，横轴标出每个组的端点，纵轴表示频数，每个矩形的高代表对应的频数，称这样的统计图为频数分布直方图

2. 直方图和柱状图的对比

柱状图是以矩形的长度表示每一组的频数或数量，其宽度（表示类别）则是固定的，利于较小的数据集分析
直方图描述的是一组数据的频次分布，是以矩形的长度表示每一组的频数或数量，宽度则表示各组的组距，因此其高度和宽度均有意义，利于展示大量数据集的统计结果，例如把年龄分成 “0-5，5-10，......，80-85” 17 个组，统计一下中国人口年龄的分布情况。直方图有助于我们知道数据的分布情况，比如众数、中位数的大致位置、数据是否存在缺口或者异常值

▷ 1 - 直方图展示数据的分布，柱状图比较数据的大小

这是直方图与柱状图最根本的区别

▷ 2 - 直方图 x 轴为定量数据，柱状图 x 轴为分类数据

在直方图中，x 轴上的变量是一个个连续的区间，这些区间通常表现为数字；而在柱状图中，x 轴上的变量是一个个分类数据

直方图上的每根柱子都是不可移动的，x 轴上的区间是连续的、固定的，而在柱状图上的每根柱子是可以随意排序的，有的情况下需要按照分类数据的名称排列，有的时候则需要按照数值的大小排列

▷ 3 - 直方图柱子无间隔，柱状图柱子有间隔

因为直方图中的区间是连续的，所以柱子之间不存在间隙，而柱状图的柱子之间是存在间隙的

▷ 4 - 直方图柱子宽度可不一，柱状图柱子宽度必须一致

柱状图柱子的宽度因为没有数值含义，所以宽度必须一致，但是在直方图中，柱子的宽度代表了区间的长度，根据区间的不同，柱子的宽度可以不同，但理论上应为单位长度的倍数

3. 直方图的绘制

需求 - 电影时长分布状况

现有 250 部电影的时长，希望统计出这些电影时长的分布状态（比如时长为 100 分钟到 120 分钟电影的数量、出现的频率）等信息，你应该如何呈现这些数据？

▷ 准备数据

time = [124, 151, 130, 139, 119, 115, 154, 119, 111, 112, 160, 117, 71, 119, 109, 153, 86, 81, 150, 125,
	 93, 95, 80, 88, 138, 127, 150, 100, 149, 128, 114, 78, 124, 73, 89, 88, 146, 90, 96, 125, 111, 98,
	 123, 160, 95, 136, 156, 128, 155, 132, 135, 90, 110, 155, 76, 134, 98, 91, 128, 124, 148, 92, 159,
	 75, 148, 138, 119, 148, 120, 87, 143, 112, 104, 142, 75, 86, 80, 136, 82, 91, 92, 143, 155, 130, 105,
	  154, 153, 99, 81, 150, 154, 89, 101, 82, 145, 85, 116, 123, 151, 118, 79, 124, 150, 131, 99, 74,
	  118, 121, 151, 132, 131, 112, 75, 140, 89, 99, 160, 152, 112, 79, 80, 82, 73, 109, 99, 99, 129, 73,
	  136, 159, 115, 90, 146, 88, 98, 149, 158, 81, 143, 133, 145, 122, 119, 134, 74, 72, 79, 107, 121,
	  153, 96, 86, 142, 150, 118, 155, 124, 139, 91, 95, 142, 96, 137, 119, 123, 145, 129, 127, 99, 117,
	  89, 132, 98, 137, 78, 158, 116, 127, 95, 72, 96, 110, 94, 78, 132, 129, 116, 109, 83, 96, 143, 127,
	  70, 90, 87, 118, 114, 79, 134, 97, 149, 158, 100, 131, 139, 77, 109, 112, 134, 85, 113, 108, 75,
	  132, 71, 84, 135, 71, 135, 100, 148, 79, 155, 115, 97, 160, 82, 105, 87, 115, 91, 126, 93, 119, 88,
	  118, 129, 88, 152, 105, 134, 141, 125, 144, 99, 140, 129, 81, 116, 120]

▷ 绘制

直方图绘制 API

plt.hist(x, bins=None, normed=None, **kwargs)

设置组距
设置组数（通常对于数据较少的情况，分为 5-12 组，数据较多，更换图形显示方式）通常设置组数会有相应公式：组数 = 极差/组距 = (max - min) // 组距

▷ 代码实现

import matplotlib.pyplot as plt

plt.rc('font', family='SimHei', size=12)

# 1. 准备数据
time = [124, 151, 130, 139, 119, 115, 154, 119, 111, 112, 160, 117, 71, 119, 109, 153, 86, 81, 150, 125,
	 93, 95, 80, 88, 138, 127, 150, 100, 149, 128, 114, 78, 124, 73, 89, 88, 146, 90, 96, 125, 111, 98,
	 123, 160, 95, 136, 156, 128, 155, 132, 135, 90, 110, 155, 76, 134, 98, 91, 128, 124, 148, 92, 159,
	 75, 148, 138, 119, 148, 120, 87, 143, 112, 104, 142, 75, 86, 80, 136, 82, 91, 92, 143, 155, 130, 105,
	  154, 153, 99, 81, 150, 154, 89, 101, 82, 145, 85, 116, 123, 151, 118, 79, 124, 150, 131, 99, 74,
	  118, 121, 151, 132, 131, 112, 75, 140, 89, 99, 160, 152, 112, 79, 80, 82, 73, 109, 99, 99, 129, 73,
	  136, 159, 115, 90, 146, 88, 98, 149, 158, 81, 143, 133, 145, 122, 119, 134, 74, 72, 79, 107, 121,
	  153, 96, 86, 142, 150, 118, 155, 124, 139, 91, 95, 142, 96, 137, 119, 123, 145, 129, 127, 99, 117,
	  89, 132, 98, 137, 78, 158, 116, 127, 95, 72, 96, 110, 94, 78, 132, 129, 116, 109, 83, 96, 143, 127,
	  70, 90, 87, 118, 114, 79, 134, 97, 149, 158, 100, 131, 139, 77, 109, 112, 134, 85, 113, 108, 75,
	  132, 71, 84, 135, 71, 135, 100, 148, 79, 155, 115, 97, 160, 82, 105, 87, 115, 91, 126, 93, 119, 88,
	  118, 129, 88, 152, 105, 134, 141, 125, 144, 99, 140, 129, 81, 116, 120]

# 2. 创建画布
plt.figure(figsize=(20, 8), dpi=80)

# 3. 绘制直方图
distance = 2
group_num = (max(time) - min(time)) // distance

plt.hist(time, bins=group_num)

# 修改刻度
plt.xticks(range(min(time), max(time)+distance, distance))

# 添加网格
plt.grid(linestyle="--", alpha=0.5)

# 添加标题
plt.title("电影时长分布状况")

plt.xlabel("电影时长大小")
plt.ylabel("电影的数据量")

# 4. 显示图像
plt.show()

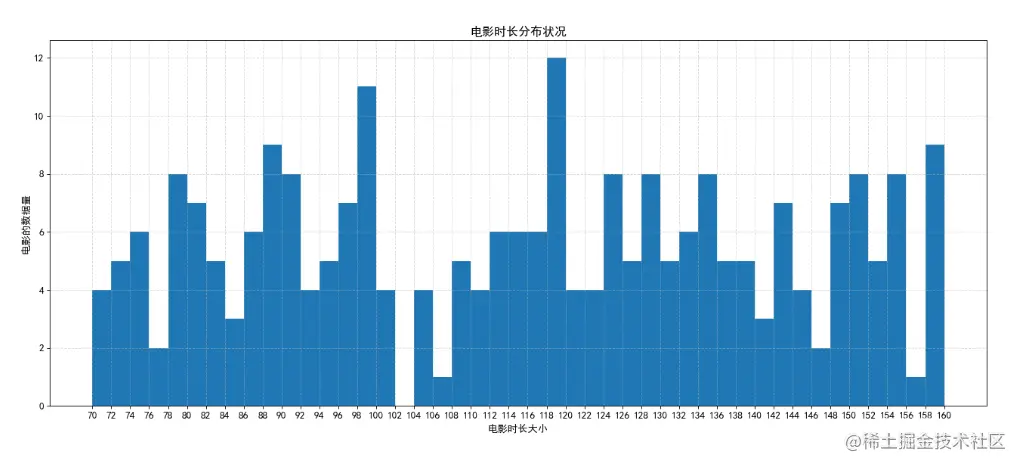

▷ 效果图

4. 直方图注意点

注意组距组距会影响直方图呈现出来的数据分布，因此在绘制直方图的时候需要多次尝试改变组距
注意 y 轴所代表的变量 y 轴上的变量可以是频次（数据出现了多少次）、频率（频次/总次数）、频率/组距，不同的变量会让直方图描述的数据分布意义不同

5. 直方图应用场景

用于表示分布情况
通过直方图还可以观察和估计哪些数据比较集中，异常或者孤立的数据分布在何处

饼图(pie)

1. 饼图简介

饼图广泛应用于各个领域，用于表示不同分类的占比情况，通过弧度大小来对比各种分类。饼图通过将一个圆饼按照分类的占比划分成多个区块，整个圆饼代表数据的总量，每个区块表示该分类占总体的比例大小，所有区块的加和等于 100%

2. 饼图的绘制

需求 - 显示不同的电影的排片占比

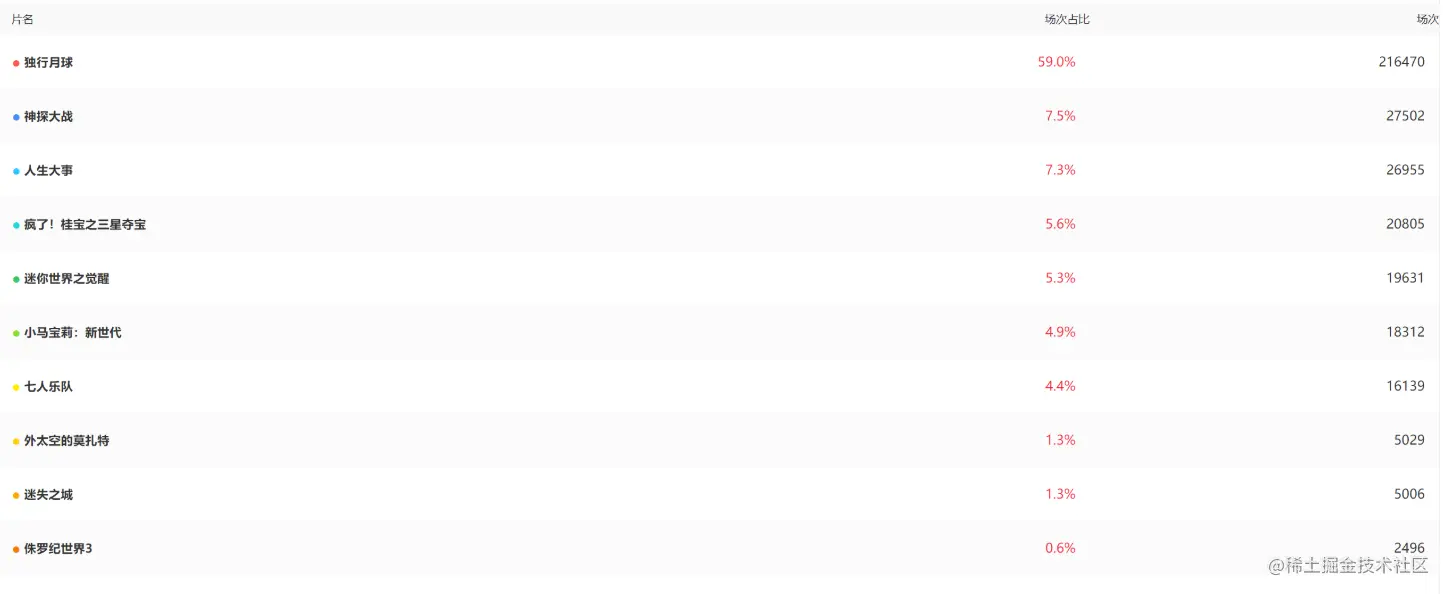

猫眼电影

▷ 准备数据

movie_name = ['独行月球', '神探大战', '人生大事', '疯了！桂宝之三星夺宝', '迷你世界之觉醒', '小马宝莉：新世代', '七人乐队', '外太空的莫扎特', '迷失之城', '侏罗纪世界3', '其他']
place_count = [216472, 27499, 26953, 20806, 19629, 18314, 16137, 5030, 5005, 2496, 8283]

▷ 绘制

饼图绘制 API

注意显示的百分比的位数

plt.pie(x, labels=, autopct=, colors)
x：数量，自动算百分比
labels：每部分名称
autopct：占比显示指定 %1.2f%%
colors：每部分颜色

▷ 代码实现

import matplotlib.pyplot as plt

plt.rc('font', family='SimHei', size=12)

# 1. 准备数据
movie_name = ['独行月球', '神探大战', '人生大事', '疯了！桂宝之三星夺宝', '迷你世界之觉醒', '小马宝莉：新世代', '七人乐队', '外太空的莫扎特', '迷失之城', '侏罗纪世界3', '其他']
place_count = [216472, 27499, 26953, 20806, 19629, 18314, 16137, 5030, 5005, 2496, 8283]

# 2. 创建画布
plt.figure(figsize=(20, 8), dpi=80)

# 3. 绘制饼图
plt.pie(place_count, labels=movie_name, colors=['c', 'r', 'g', 'y', 'c', 'm', 'y', 'b', 'c', 'g', 'r'], autopct="%1.2f%%")

# 显示图例
plt.legend()

plt.axis('equal')

# 4. 显示图像
plt.show()

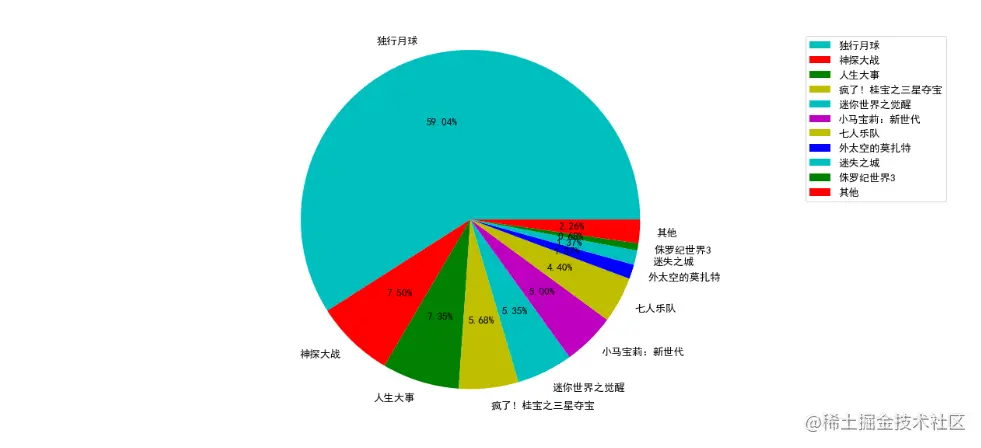

▷ 效果图

3. 饼图应用场景

分类占比情况，一般分类不要超过 9 个，不然很难看清，此时建议换成柱状图
