前言

  本文主要介绍 Posix API 与 网络协议栈 之间的关系；三次握手、数据传输、四次挥手的过程。   Posix API的意思就是可移植性操作系统接口，也就是linux下的可移植到别的系统的API接口。   无论是现在的哪种高级语言，涉及到的网络编程底层都会追溯到linux下的网络编程原理。

posix api 准备工作

  这里介绍常用的网络编程posix api。如果对网络编程没有任何概念的可以先看我前面的一篇socket编程 服务器

socket

  socket就是插座的意思大致看我之前的文章，使用socket之后会创建出1个文件描述符和两个缓冲区，任何我们能对 socket 进行操作的地方都是对这个文件描述符fd 进行操作。每个fd连接背后都有一个TCB（tcp控制块，tcp control block）。TCB是tcp协议栈里面的。一个fd对应一个TCB，经常用到的读缓冲区和写缓冲区就是在这个TCB里面。我们操作fd，调用send，其实就是将数据放到TCB里面。调用recv，就是从TCB里拷贝出来。   一般数据都是先到协议栈，到了协议栈之后再转到物理网卡再通过网卡传输，再转到连接端的协议栈，然后连接端再操作这个协议栈。

bind

  刚开始创建socket的时候，其底层的TCB是没有被初始化的，没有任何数据，TCB里面的状态机的状态也是close的，发送不了数据，也接收不了数据。   这里需要介绍一下新的概念：五元组，五元组确定了一个TCB，那也就是确定了唯一的一个fd，因为一个fd对应一个TCB。有了五元组就知道是谁连接过来的，通过哪个端口连接进来的。   < 源IP地址 , 源端口 , 目的IP地址 , 目的端口 , 协议 >   bind的作用就是绑定本地的ip和端口，还有协议。也就是将TCB的五元组填充 <源IP地址，源端口，协议> ，注意客户端可以不使用bind函数，但其会默认分配。

三次握手建立连接

  我们知道TCP是要通过三次握手进行确立连接的，那么我们来了解下是从哪个函数开始的,发生在哪个时间段。

connect

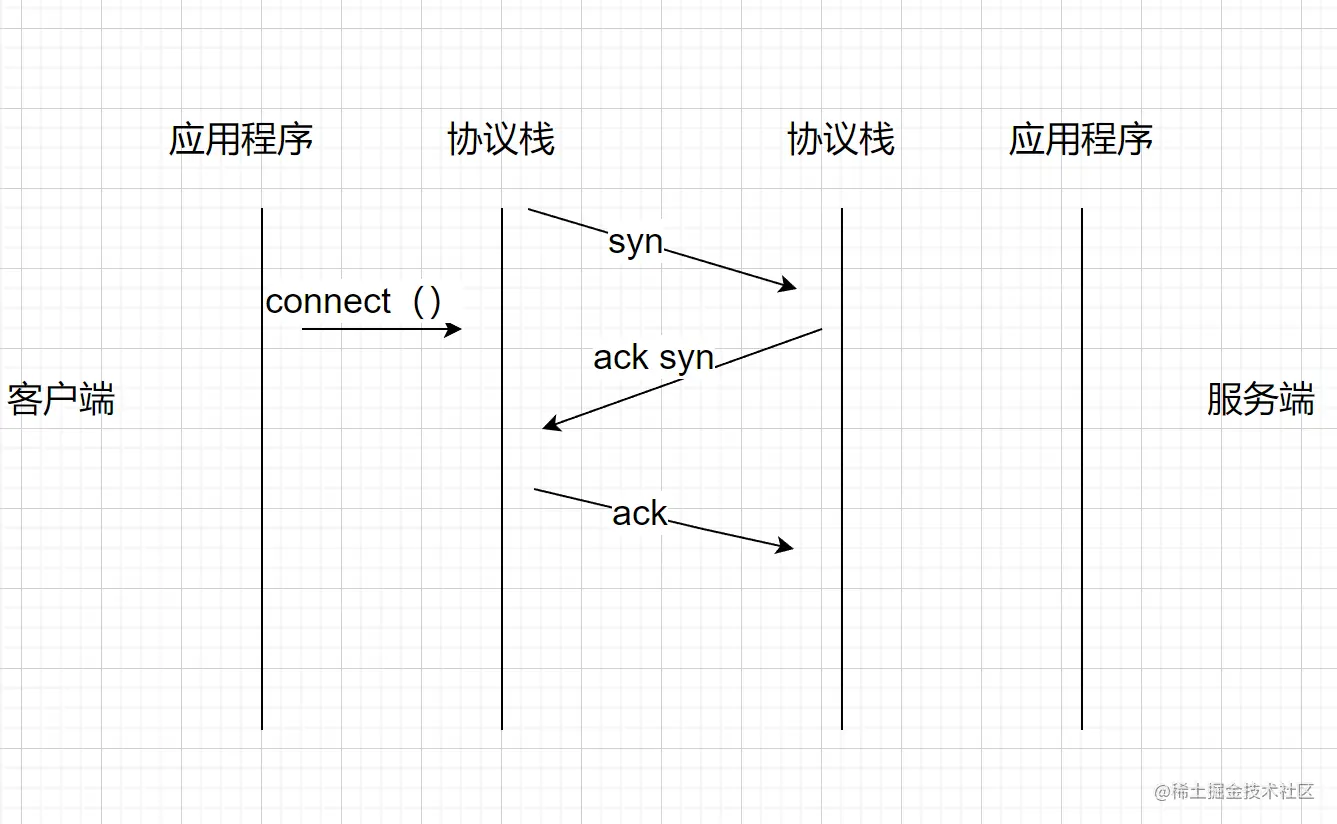

  三次握手发生在协议栈和协议栈之间，而posix api connect 只是一个导火索。调用connnect，客户端先发三次握手的第一次数据包，这时候里面带有一个同步头syn，seq=x，这是由客户端内核协议栈发送的数据包。服务端接收到之后，返回三次握手的第二个数据包（这个返回也是协议栈做的）syn=1,ack=1,seq=y,ack=x+1 。其中ack=x+1代表确认了x+1以前的都收到了，也就是说告诉对端，你发送的数据包，序号在x+1之前的我都收到了。同样也携带自己的一个同步头给对端。再往下面走，就是三次握手的第三次，客户端返回一个ack确认包给服务器。   A给B发syn，B回一个ack，这里确定了B是存在的，这里两次。A回一个ack，这里确定了A是存在的，这里三次。客户端发送一次syc，服务器返回一个ack并且携带自己的syn，这时候能确定服务器存在，客户端再返回一个ack，这时候能确定客户端存在，这时候就确定了这个双向通道是ok了。   为什么说connect就是个导火索呢？只负责引发连接，之后就不是它的事情了，是协议栈的事情了。调用connect之后，协议栈开始三次握手。那么connect函数到底组不阻塞呢，取决于传进去的fd，如果fd是阻塞，那么直到第三次握手包发送之后就会返回。如果fd是非阻塞，那么返回-1的时候说明连接建立中，返回0代表连接建立成功。

listen

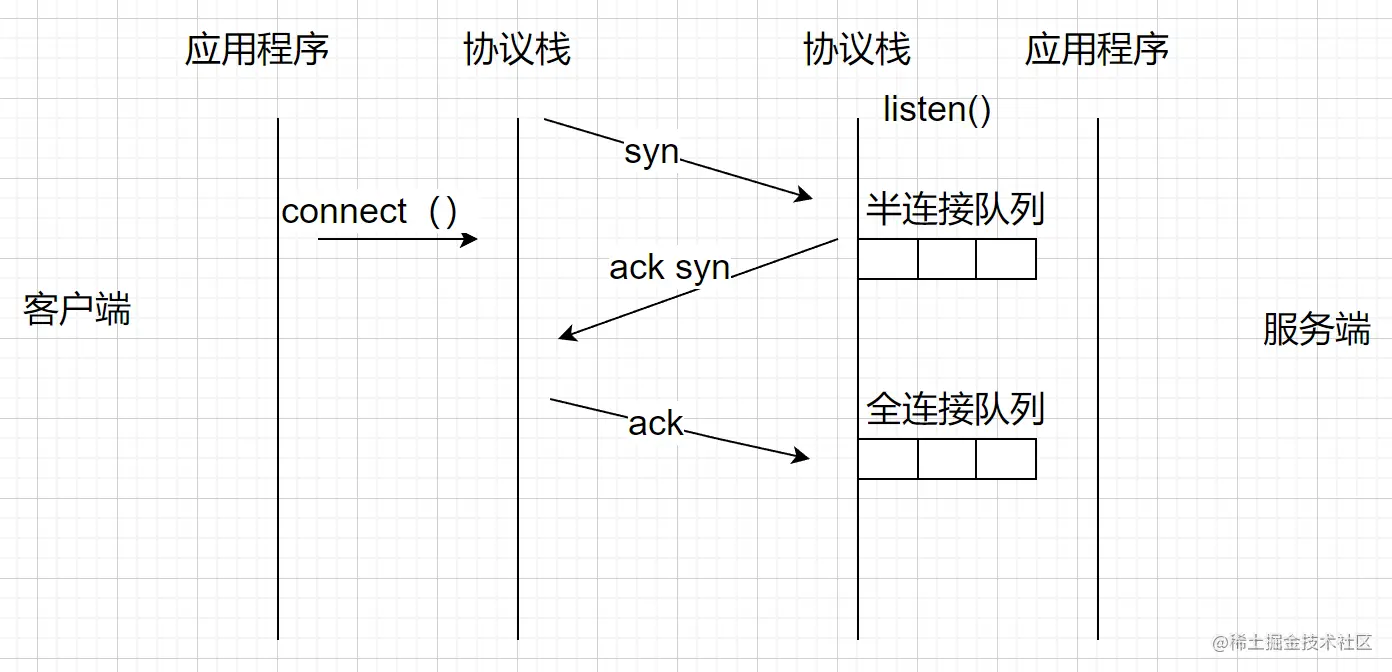

  listen就是让服务器进入监听状态，之后会创建出两个队列，一个半连接队列和一个全连接队列。

  服务器内核协议栈在接收到三次握手的第一次syn包的时候，从这个sync包里面可以解析出来源IP地址 , 源端口 , 目的IP地址 , 目的端口 , 协议 ，那么五元组五元组 < 源IP地址 , 源端口 , 目的IP地址 , 目的端口 , 协议 > 就可以确定下来了，从而构建出来一个TCB,只不过目前这个TCB还不能用，因为还没有分配socket，还没有分配fd。这时候会将TCB加入到半连接队列（sync队列）里面。所以在第一次收到syn包的时候，服务端做两件事，1返回ACK，2创建一个TCB结点,加入半连接队列里面。

  当第三次握手收到ACK之后，也有一个队列，叫做全连接队列。当第三次握手的时候会把在半连接队列里面的TCB结点拿到全连接队列。怎么在半连接队列里面查找到相应的节点呢？通过五元组查找。   listen()函数的第二个参数backlog，设置的就是连接队列，不同的操作系统设置的效果不同。

在unix，mac系统里面，半连接队列与全连接队列的总和 <= backlog
在Linux系统里面, 全连接队列<=backlog

accept

  accept就是对全连接队列进行操作的。先从全连接队列中取出一个TCB结点，为这个TCB结点分配一个fd，把fd和TCB做一个一对一对应的关系。直到现在这个TCB才能用，因为分配了fd。   到现在应该明白的三次握手发生在哪了吧，三次握手发生在调用connect之后，accept之前。

数据交换

send & recv

  我们经常使用send来发送数据，recv来接收数据。实际上send只是把数据拷贝到协议栈里对应的TCB中的写缓冲区。至于真正数据发送的时机，什么时候发送的，发送的数据有没有与之前的数据粘在一起，都不是由应用程序决定的,应用程序只能将数据拷贝到内核buffer缓冲区里面。然后协议栈将sendbuffer的数据，加上TCP的头，加上IP的头，加上以太网的头，一起打包发出去。

  对端网络协议栈接收到数据，同样开始解析，以太网的头mac地址是谁，ip地址从哪里来的，源端口是多少，目的端口是发到哪个进程里面，然后将数据写进对应的TCB里。recv只是把协议栈里对应的TCB中的读缓冲区内容拷贝到内存中供用户使用。拷走之后系统会把相应读缓冲区清空，写缓冲区同理。

  如果不停的send，直到sendbuffer缓冲区满了，这个时候send会返回-1，代表内核缓冲区满了，send的copy失败。而如果recvbuffer缓冲区满了而应用程序没有去接收，这时候TCP协议栈会告诉对端，我的缓冲区空间还有多大，超过这个大小就不要发。

粘包和分包

  多个数据包被连续存储于连续的缓存中，在对数据包进行读取时由于无法确定发生方的发送边界，而采用某一估测值大小来进行数据读出，若双方的size不一致时就会使数据包的边界发生错位，导致读出错误的数据分包，进而曲解原始数据含义。 解决的方法有两种：

第一种：在数据包前面加上这个包有多长
第二种：为每一个包加一个特定的分隔符

延迟确认ACK

  上面两种解决方法有一个很大的前提，就是这个数据包是顺序的。先发的先到，后发的后到。那这个顺序是怎么来确定的呢？

  在协议栈里有一个200ms的定时器，当有数据包到来之后就重置这个定时器的时间，然后再200ms开始倒数。

  假设有五个数据包ABCDE，当第一个包B到来的时候就会启动定时器，然后C到了，重置定时器继续倒数，200ms里A又到了，再重置，E到了，继续重置，然后200ms过去了超时了D包还没来。这个时候就回一个ACK=D，代表D之前的都收到了，接下来D以及D以后的数据包都会重发。为什么选择后面的都重发，因为如果是穿插着丢的，还需要通过一系列算法等来找到那几个丢了，太麻烦了，索性后面的就都一起发了，不需要这么麻烦的判断。

  这样就解决了包的无序的问题，这里的操作都是TCP协议栈来做的。

udp使用场景

  延迟ACK确认时间长，超时重传的时候，重传的包较多，很费带宽。于是udp的机会就来了。随着带宽越来越高，udp的使用场景在不断减少，但是在弱网的环境下，做大量数据传输的时候，TCP就不合适了，因为一旦出现丢包的情况，后面的包都要重传了，很浪费时间，没办法保持实时性。   udp的使用场景：1.弱网环境下 2.实时性要求高的环境（比如王者荣耀、英雄联盟等游戏，每一秒都很关键）。

四次挥手断开连接

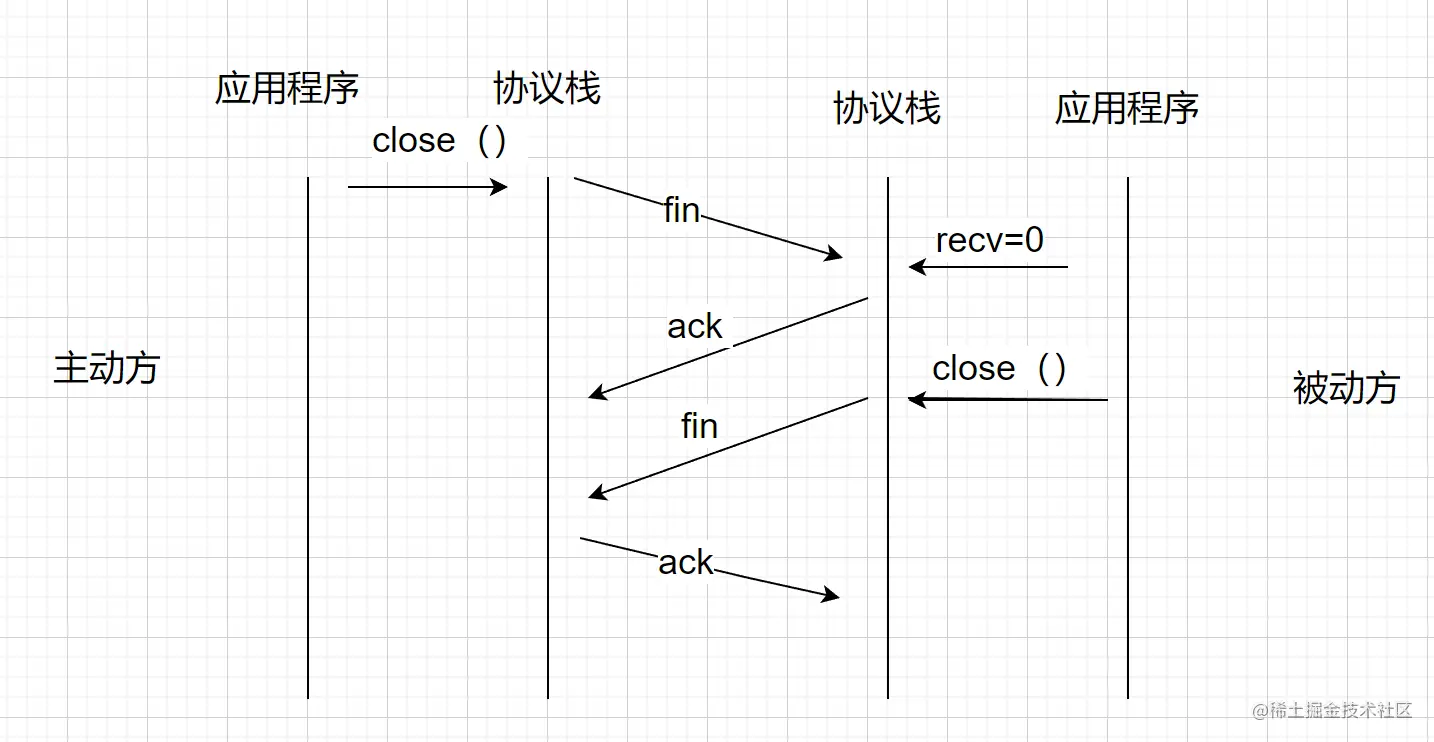

  在四次挥手的过程中，没有客户端和服务器之分，只有主动方和被动方之分。主动方首先发送一个fin，被动方返回一个ack。被动方再发送一个fin，主动方返回一个ack。

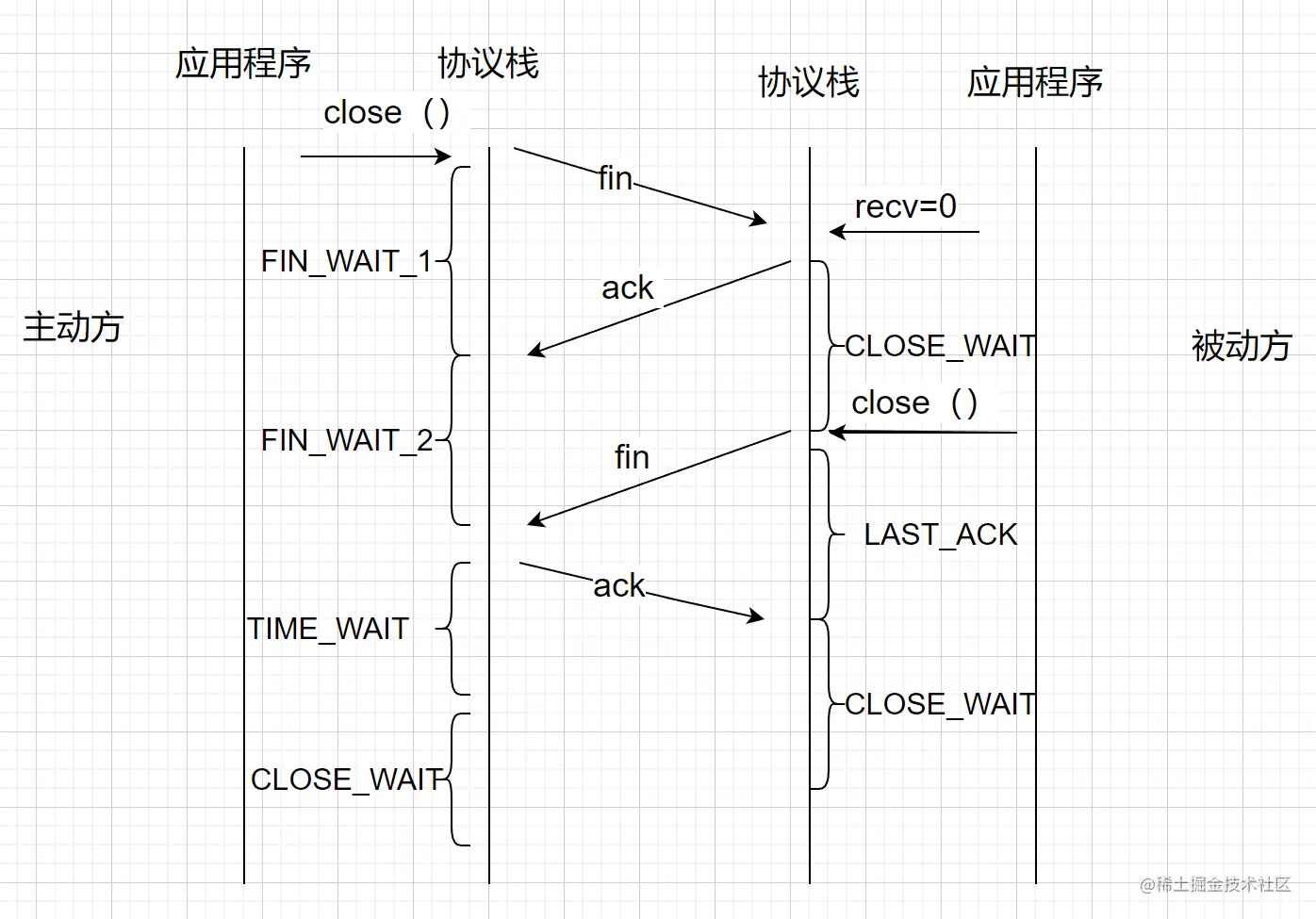

  第一次的fin由谁来发取决于谁调用的close()，协议栈会将最后一个包fin位，置1，被动方接收之后，会触发一个可读事件，然后调用recv得到返回值0。主动方会做两件事情，第一件事情推给应用程序一个空包，第二件事情直接返回一个ack的包返回给对端。然后被动方recv=0读到之后，应用程序会调用close，这时候被动方也会发送一个fin，对端收到fin会回复一个ack，至此四次挥手完毕。   主动方在调用close之前它的状态是确定的ESTABLISHED状态，发送fin后，进入FIN_WAIT_1状态，收到ack以后进入FIN_WAIT_2状态。简单来说就是没收到被动方发的东西，收到一个后，就进入FIN_WAIT_2状态，收到数据fin以后就不再是FIN_WAIT_2状态，就进入TIME_WAIT状态。进入TIME_WAIT状态之后，再等待2MSL后，进入CLOSED状态。TIME_WAIT存在的原因避免最后一个ack丢失,而对端一直超时重发fin，导致连接得不到释放。

  被动方在接收到fin后，进入CLOSE_WAIT状态，之后调用close发送fin后，进入LAST_ACK状态，收到ack之后，进入CLOSED状态。

  (2MSL就是一个发送和一个回复所需的最大时间。)

特殊情况

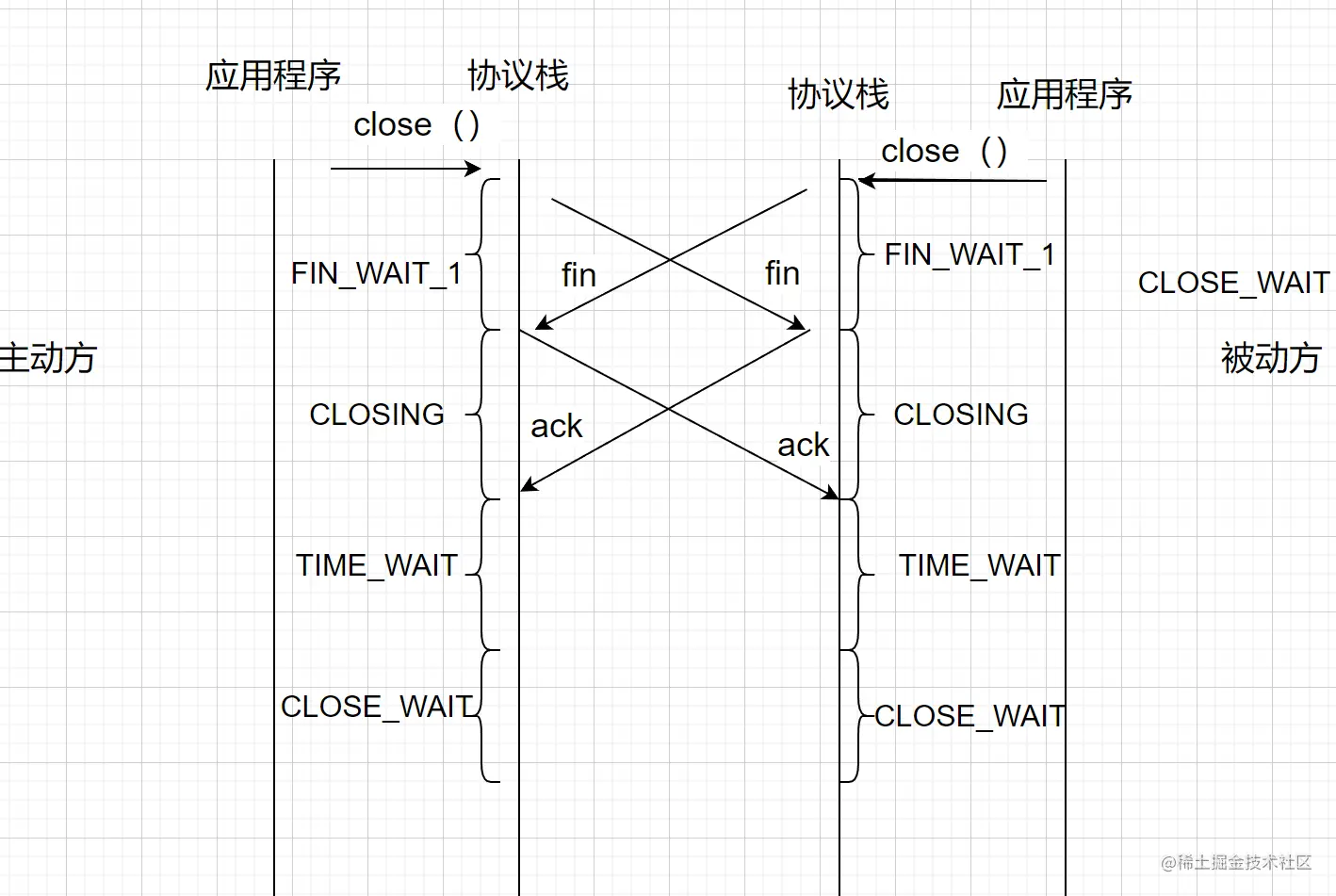

  有一种特殊情况是主动方调用close，被动方也调用close,同时调用。 那么双方就会在双方的FIN_WAIT1状态期间接收到fin，这时候就进入CLOSING状态，之后收到ack就进入TIME_WAIT状态，然后进入CLOSE_WAIT状态。   本来等着都收ack的，结果先收到了fin，就知道遇到了同时的这种情况，就进入CLOSING状态。

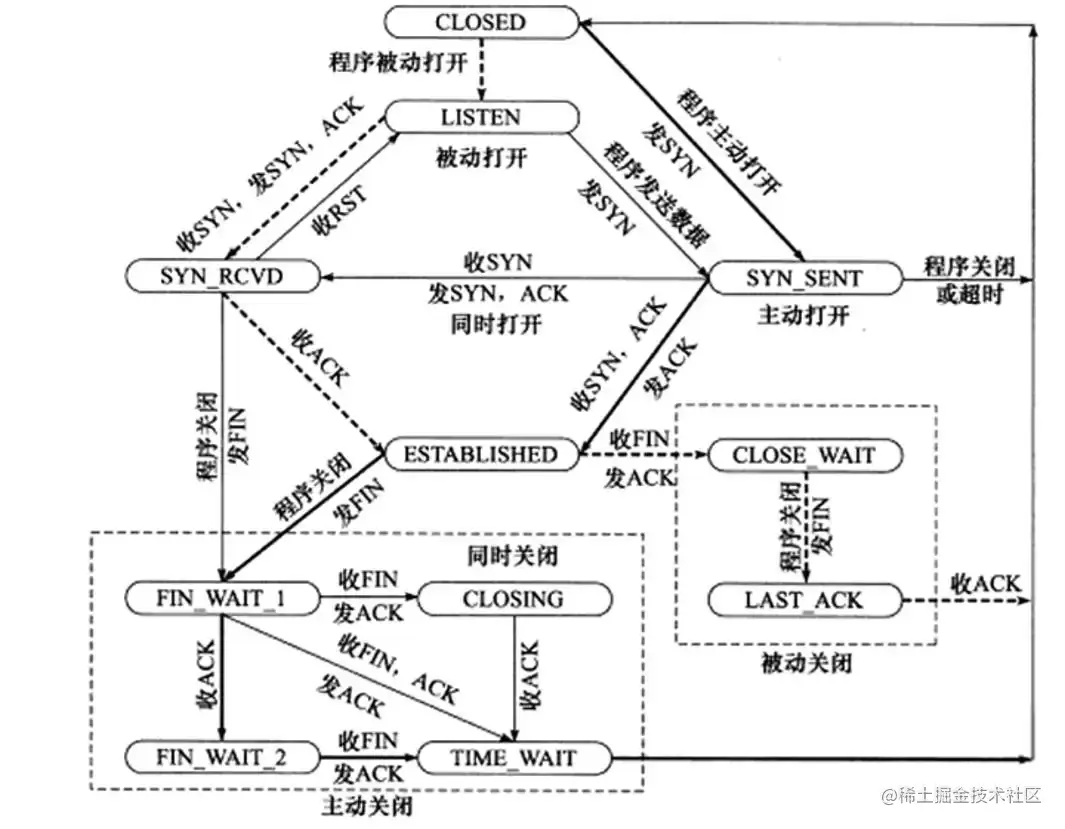

状态图

  上面没有讲ESTABLISHER以上状态，首先服务器进入被动监听状态LISTEN，当收到第一次握手的syn数据时创建一个新的TCB，这个新创建出来的TCB进入SYN_RCVD状态，此时这个发送第一次握手syn包的客户端进入SYN_SENT状态。

  上面说过第一次握手的时候会把TCB加入到半连接队列中，也就是说半连接队列里面的TCB全部都是SYN_RCVD状态。当三次握手第三次握手收到客服端发送的ack时，会将半连接队列的结点拿到全连接队列，这时候三次握手成功，从SYN_RCVD状态变成ESTABLISHER状态。客户端在发送第三次握手ACK时候，也会从SYN_SENT状态变成ESTABLISHER状态。

  ESTABLISHER状态就是建立的状态了，就是可以数据交互的状态。

常见问题

现在假设客户端连接进入FIN_WAIT_1状态，会在这个状态很久吗？

  不会，因为即使没有收到ack，也会超时重传fin，进入FIN_WAIT_2状态。

如果连接停在FIN_WAIT_2状态的时间很久怎么办呢？

  客户端停在FIN_WAIT_2状态，那么服务器就停在CLOSE_WAIT状态。服务器出现大量CLOSE_WAIT状态，造成这一现象是因为客户端调用关闭，而服务器没有调用close，再去分析，其实就是业务逻辑的问题。

  recv=0，但是没有调用close，原因在哪呢?也就是说从recv到调用close这个过程中间，时间太长，为什么时间太长呢，可能在调用close之前，有去关闭一些fd相关联的业务信息，造成比较耗时的情况。调用close之前这个TCB就处于CLOSE_WAIT状态。

  那么如何解决呢？1. 要么先调用close 2. 要么把业务信息抛到消息队列里面交给线程池进行处理。把业务的清理当成一个任务交给另一个线程处理。 原来的线程把网络这一层处理好。

作为客户端去连第三方服务，长时间卡在FIN_WAIT_2状态，有没有办法去终止它？

  从FIN_WAIT_2是不能直接到CLOSED状态的，所以这个问题要么再起一个连接，要么就杀死进程，要么就等待FIN_WAIT_2定时器超时。

  如果服务器在调用close之前宕机了，fin是肯定发不到客户端的，那么客户端一直在FIN_WAIT_2状态，这个时候怎么办呢,如果开启了keepalive，检测到是死链接后会被终止掉。那没有开启keepalive呢？

  FIN_WAIT_2 状态的一端一直等不到对端的FIN。如果没有外力的作用，连接两端会一直分别处于 FIN_WAIT_2 和 CLOSE_WAIT 状态。这会造成系统资源的浪费，需要对其进行处理。（内核协议栈就有参数提供了对这种异常情况的处理，无需应用程序操作），也就是说，等着就行。

  如果应用程序调用的是完全关闭（而不是半关闭），那么内核将会起一个定时器，设置最晚收到对端FIN报文的时间。如果定时器超时后仍未收到FIN，且此时TCP连接处于空闲状态，则TCP连接就会从 FIN_WAIT_2 状态直接转入 CLOSED 状态，关闭连接。在Linux系统中可以通过参数 net.ipv4.tcp_fin_timeout 设置定时器的超时时间，默认为60s。

资源回收

  主动方调用close之后，fd被回收，在time_wait时间到了进入CLOSED后，TCB被回收

  被动方调用close之后，fd被回收。在接收到ack以后进入CLOSED后，TCB被回收

  简单来说就是：当调用close之后，fd就会被回收。当TCB进入CLOSED状态后，TCB就会被回收。
