图形学的数学基础(四):向量叉积(Cross Product)

叉积

叉积是另一种向量乘积,与上节讲到的点积不同,叉积的结果是一个向量,该向量垂直于原始的两个向量,即垂直于原始两个向量所构成的平面。

定义

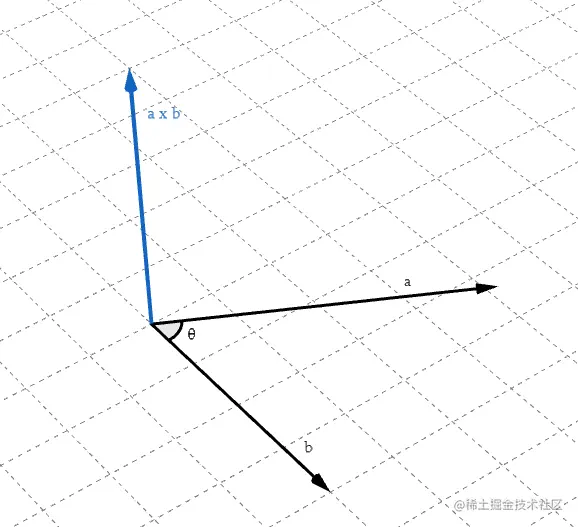

  • a×b\mathbf{a} \times \mathbf{b}将产生一个垂直于a\mathbf{a}b\mathbf{b}所构成平面的向量,这样的向量可能有两个,彼此方向相反,朝向由右手螺旋定则判定,具体在后文会详细介绍。

  • a×b\mathbf{a} \times \mathbf{b}的长度等于a\mathbf{a}b\mathbf{b}长度的乘积再乘以a\mathbf{a}b\mathbf{b}之间角度的正弦值。

    a×b=absinθ||\mathbf{a} \times \mathbf{b}|| = ||\mathbf{a}|||| \mathbf{b} || \sin\theta

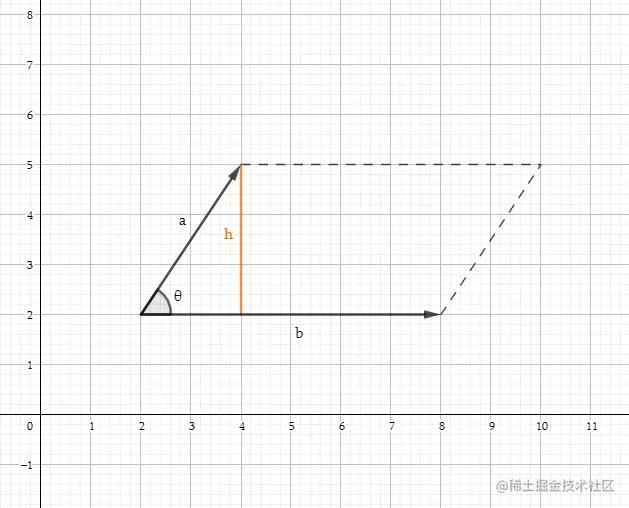

实际上根据定义不难理解, a×b\mathbf{a} \times \mathbf{b}的长度等于由两个边a\mathbf{a} b\mathbf{b}所形成的平行四边形的面积。

A=bh=b(asinθ)=absinθ=a×bA = bh = b(a\sin\theta) = ||\mathbf{a}||||\mathbf{b}||\sin\theta = ||\mathbf{a} \times \mathbf{b}||


性质

  • 叉积交换的,实际上,它是反交换的(anticommutative)的:a×b=(b×a)\mathbf{a} \times \mathbf{b} = - (\mathbf{b} \times \mathbf{a})
  • 向量自身的叉积等于零向量 a×a=0\mathbf{a} \times \mathbf{a} = \vec{0}
  • 叉积满足分配律:a×(b+c)=a×b+a×c\mathbf{a} \times(\mathbf{b} + \mathbf{c}) = \mathbf{a} \times \mathbf{b} + \mathbf{a} \times \mathbf{c}
  • 叉积满足结合律:a×(kb)=k(a×b) \mathbf{a} \times (k\mathbf{b}) = k(\mathbf{a} \times \mathbf{b})

右手螺旋定则

先将两向量移动到同一起点,右手四指从A转动到B,则拇指所指方向,即为结果向量的方向。 符合右手螺旋定则的坐标系称之为右手坐标系,即 x×y=z\vec{x} \times \vec{y} = \vec{z},否则为左手系。 3-s2.0-B9780120598588500078-f03-31-9780120598588.jpg

x×y=+z\vec{x} \times \vec{y} = +\vec{z}

y×x=z\vec{y} \times \vec{x} = -\vec{z}

y×z=+x\vec{y} \times \vec{z} = +\vec{x}

z×y=x\vec{z} \times \vec{y} = -\vec{x}

z×x=+y\vec{z} \times \vec{x} = +\vec{y}

x×z=y\vec{x} \times \vec{z} = -\vec{y}

几何意义

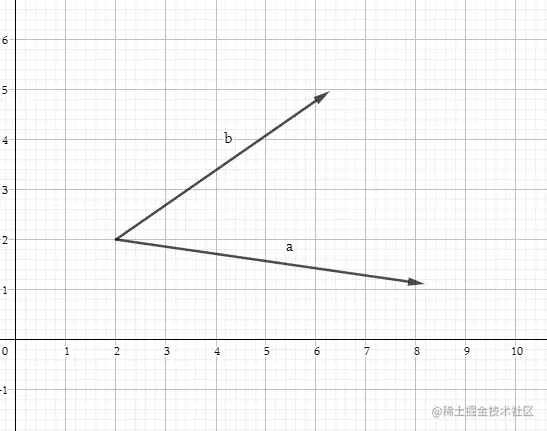

判定两向量的相对位置关系

向量叉积可以用于判定两个向量的相对位置关系,比如如果我们想知道一个向量在另外一个的左侧还是右侧,可以通过两个向量叉积结果的符号来判断。

a×b=+z \mathbf{a} \times \mathbf{b} = + \mathbf{z} 因此ba的左侧\mathbf{b}在\mathbf{a}的左侧

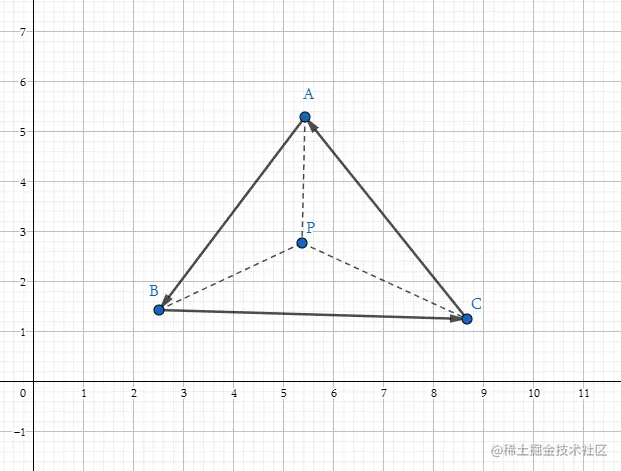

判定点是否在三角形内

分别使用三角形的三边向量 AB\vec{AB} BC\vec{BC} CA\vec{CA},叉乘三角形每个顶点与P点构成的向量,如果得到的三个结果向量方向一致,则认为P点在三角形 ABC\triangle{ABC}内,否则P点在三角形外。

AB×AP\vec{AB} \times \vec{AP}

BC×BP\vec{BC} \times \vec{BP}

CA×CP\vec{CA} \times \vec{CP}


构造三维直角坐标系

x×y=z \vec{x} \times \vec{y} = \vec{z}

参考

《3D数学基础》图形和游戏开发(第二版)

GAMES101 -现代计算机图形学入门-闫令琪
