Hello，大家好啊，我是小空，今天带大家学习常用布局RelativeLayout。

前面我们学习过了LinearLayout，这俩搭配干活能实现大部分效果。

我们知道LinearLayout是线性布局，是个那种四四方方规规矩矩的样式，而UI给出的效果往往古里古怪，单纯的线性布局肯定不满足，所以相对布局就出来了，她就像一张空白的纸，你可以在任意地方绘制。

如果复杂布局，想要用LinearLayout实现，就需要多层嵌套，这必然会降低渲染效率。

😜主要属性

  • android:gravity：设置里面view的排序方式，是中心居中，还是垂直居中水平居中，上下左右对齐
  • android:ignoreGravity：如果设置改属性为 true，将忽略 android:gravity，挺废物的属性，不用不写gravity属性不就行了
  • android:layout_alignParentStart和android:layout_alignParentLeft：设置该View左对齐父RelativeLayout
  • android:layout_alignParentEnd和android:layout_alignParentRight：设置该View右对齐父RelativeLayout
  • android:layout_alignParentTop：设置该View顶部对齐父RelativeLayout
  • android:layout_alignParentBottom：设置该View底部对齐父RelativeLayout
  • android:layout_centerHorizontal：设置该View在父RelativeLayout中水平居中
  • android:layout_centerVertical：设置该View在父RelativeLayout中垂直居中
  • android:layout_centerInParent：设置该View在父RelativeLayout的居中位置
  • android:layout_toStartOf和android:layout_toLeftOf：传入的是目标view的id，表示紧贴目标组件的左边
  • android:layout_toEndOf和android:layout_toRightOf：传入的是目标view的id，表示紧贴目标组件的右边
  • android:layout_above：传入的是目标view的id，表示紧贴目标组件的上方
  • android:layout_below：传入的是目标view的id，表示紧贴目标组件的下方
  • android:layout_alignTop：传入的是目标view的id，表示对齐目标组件的上边界
  • android:layout_alignBottom：传入的是目标view的id，表示对齐目标组件的下边界
  • android:layout_alignStart和android:layout_alignLeft：传入的是目标view的id，表示对齐目标组件的左边界
  • android:layout_alignEnd和android:layout_alignRight：传入的是目标view的id，表示对齐目标组件的右边界
  • android:padding：设置组件上下左右的填充，可以为负数，常用属性
  • android:paddingStart和android:paddingLeft：设置组件左边的填充，可以为负数，常用属性
  • android:paddingTop：设置组件上边的填充，可以为负数，常用属性
  • android:paddingEnd和android:paddingRight：设置组件右边的填充，可以为负数，常用属性
  • android:paddingBottom：设置组件下边的填充，可以为负数，常用属性
  • android:layout_margin：设置组件上下左右的偏移量，可以为负数，常用属性
  • android:layout_marginStart和android:layout_marginLeft：设置组件左边的偏移量，可以为负数，常用属性
  • android:layout_marginTop：设置组件上边的偏移量，可以为负数，常用属性
  • android:layout_marginEnd和android:layout_marginRight：设置组件右边的偏移量，可以为负数，常用属性
  • android:layout_marginBottom：设置组件下边的偏移量，可以为负数，常用属性

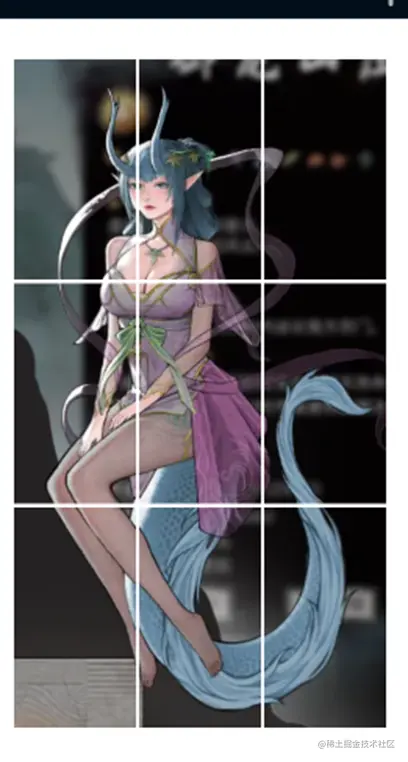

😜示例

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <!-- 左上角 -->
    <ImageView
        android:id="@+id/leftTop"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_above="@id/center"
        android:layout_toStartOf="@id/center"
        android:padding="2dp"
        android:src="@mipmap/dragon_zero" />
    <!-- 在中间图片的上面-->
    <ImageView
        android:id="@+id/top"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_above="@id/center"
        android:layout_centerHorizontal="true"
        android:padding="2dp"
        android:src="@mipmap/dragon_one" />
    <!-- 右上角 -->
    <ImageView
        android:id="@+id/rightTop"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_above="@id/center"
        android:layout_toEndOf="@id/center"
        android:padding="2dp"
        android:src="@mipmap/dragon_two" />
    <!-- 在中间图片的左边 -->
    <ImageView
        android:id="@+id/left"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:layout_toStartOf="@id/center"
        android:padding="2dp"
        android:src="@mipmap/dragon_three" />

    <ImageView
        android:id="@+id/center"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:padding="2dp"
        android:src="@mipmap/dragon_four" />
    <!-- 在中间图片的右边 -->
    <ImageView
        android:id="@+id/right"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:layout_toEndOf="@id/center"
        android:padding="2dp"
        android:src="@mipmap/dragon_five" />
    <!-- 左下角 -->
    <ImageView
        android:id="@+id/leftBottom"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/center"
        android:layout_toStartOf="@id/center"
        android:padding="2dp"
        android:src="@mipmap/dragon_six" />
    <!-- 在中间图片的下面 -->
    <ImageView
        android:id="@+id/bottom"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/center"
        android:layout_centerHorizontal="true"
        android:padding="2dp"
        android:src="@mipmap/dragon_seven" />

    <!-- 右下角 -->
    <ImageView
        android:id="@+id/rightBottom"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/center"
        android:layout_toEndOf="@id/center"
        android:padding="2dp"
        android:src="@mipmap/dragon_eight" />
</RelativeLayout>
