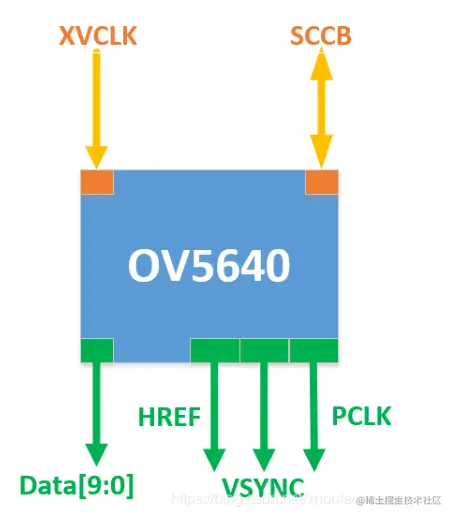

输入： 时钟，sccb接口

XVCLK 输入时钟，SCCB 用于对 OV5640 进行配置。输入时钟100MHZ.sccb的200khz。

SCCB 可以配置很多 OV5640 的关键特性，包括 XVCLK 输入后的 PLL，输出图像的格式（YUV/RGB），输出方式 MIPI/DVP，是否需要使用 ISP 进行处理，等等。

输出

PCLK输出时钟，同样分辨率，不同帧率的输出体现在PCLK上。

VSYNC：场同步信号，由摄像头输出，用于标志一帧数据的开始与结束。

HREF/HSYNC：行同步信号，由摄像头输出，用于标志一行数据的开始与结束。

D[9:0]：数据信号，由摄像头输出，在RGB格式输出中，只有高8位D[9:2]是有效的；

tPCLK：一个像素时钟周期；

tPCLK（像素时钟）。以RGB565数据格式为例，RGB565采用16bit数据表示一个像素点，而OV5640在一个像素周期（tPCLK）内只能传输8bit数据，因此需要两个时钟周期才能输出一个RGB565数据；

Video In to AXI4-Stream

OV5460 进行输出图像数据，它输出的数据是 8bit + 8bits 的图像数据，

VDMA 管理的到内存的写入是通过 S2MM 接口进行的，输入端是 AXI-Stream 的数据流，输出端是 AXI HP 到 memory controller。

我们需要将图像数据转成为 AXI-Stream 数据，并接到 VDMA 的 S2MM 接口；

对 OV5640 的数据进行抓取，同时将数据传递到 Video In to AXI4-Stream IP ，利用 Video In to AXI4-Stream 进行输出 AXI-Stream 到 VDMA，在到 DDR

Video In to AXI4-Stream信号

1、clk：时钟信号；

2、clk_en：时钟有效信号；

3、vsync：一帧的起始；

4、active：图像有效信号；

5、data[23:0]：RGB888 的数据信号

RGB565 - RGB888 进行拼接

我们采集到数据是 2 个 pclk 产生一个像素，像素是 16bits 的 RGB565，我们需要将 RGB565 -> RGB888，并输入到 Video In to AXI4-Stream.

assign r_8 = {rgb565[15:11],rgb565[15:13]};

assign g_8 = {rgb565[10:5],rgb565[10:9]};

assign b_8 = {rgb565[4:0],rgb565[4:2]};

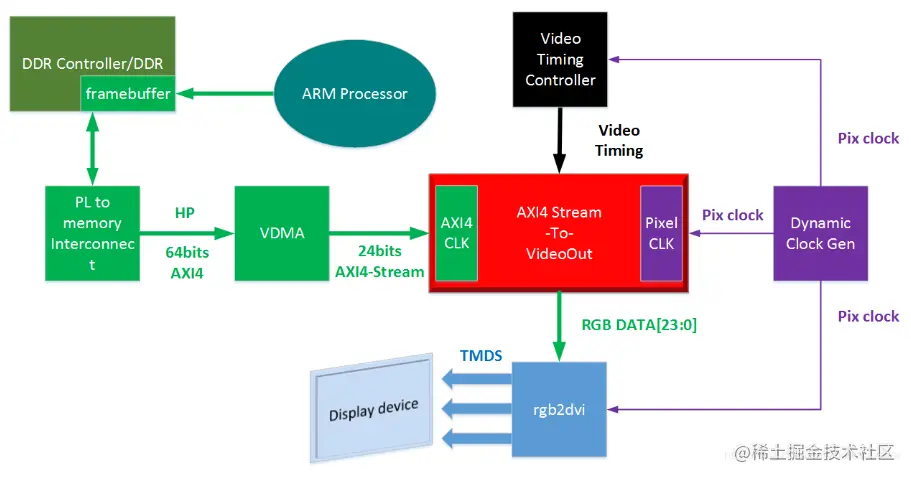

VDMA+VTC+AXI4S-VideoOut 视频通路硬件搭建

视频数据的 Framebuffer 在 DDR 中

数据通过高带宽的 AXI4 接口（这里用到了 HP AXI，即 64bits 带 FIFO 的 AXI），将数据导入到 VDMA 中；

VDMA 以 AXI4-Stream 的方式将数据（因为我们使用 RGB888，所以配置为数据位宽 24bits）送给 AXI4-Stream To Video Out；

最右边的 Dynamic Clock Generator 负责生成对应分辨率的像素时钟 Pixel Clock；

像素时钟 Pixel Clock 同时输出到 Video Timing Controller、AXI4-Stream To Video Out、rgb2dvi 模块，作为像素时钟；

Video Timing Controller 在像素时钟下，同时配合软件通过 AXI4-Lite 的配置 VTC 协同工作，生成所需要的 VSync、HSync、VBank、HBank、Video Active等信号，输出到 AXI4-Stream To Video Out；

AXI4-Stream To Video Out 一端接收来自 DDR 的 AXI4-Stream 的视频数据，另一端在像素时钟 Pixel Clock 下进行 RGB[23:0] 的输出；

rgb2dvi 模块将 RGB[23:0] 数据转换成为 HDMI 的 TMDS 差分信号，进行输出到显示设备；

HP AXI Interface

为了使得视频数据传送带宽最大，我们需要使用 Zynq-7000 的 High Performance 的 AXI4，也就是 64bits 的并行数据。

PL时钟

PL 的时钟可以由 PS 端提供最多 4 路，这里我们只需要 2 路时钟，一路用于 AXI4-Lite 对寄存器的配置，另一路用于视频数据的传输；

将 FCLK_CLK0 配置为 100M，FCLK_CLK1 配置为 142MHz，这个 FCLK_CLK1 就用于视频流数据时钟，为何选 142MHz 呢，因为 1080p60 定义的时钟速率为 148.5MHz。而且包含消隐区的传递，我们的 AXI4-Stream 的时钟略低于它也可以满足高带宽的数据传送。

以上均为像素时钟。

VDMA

读通道，MM2S，将 DDR 的数据通过 VDMA 读出来，通过 AXI4-Stream 输出；

读通道 Memory Map Data 位宽设置为 64bit，也就是从 DDR 那边来的数据位宽，保证高带宽。

AXI4-Stream 输出位宽设置为 24bit，为何为 24bit 呢，因为我们的数据是 RGB888 的，一个像素就是 24bits。

Line Buffer 可以设置大一些，这里配置为 4096。

Video Timing Controller

只要 Generation，不要 Detection，Generation 用于生成时序并输出，也就是提供图像数据的设备，而 Detection 用于 Sink 设备：

配置分辨率，这里默认是是 720p：

AXI4-Stream To Video Out

配置 AXI 流转视频输出控制器参数，Clock Mode 选择 Independent，指的是 AXI4-Stream 和 Video Pixel Clock 的时钟是独立的，异步的，而 common 是同步的。我们选择异步。

Timing Mode 的 Slave mode 是指 VTC 是时序的 Slave，由 Video Out 模块通过 clock enable 控制时序的输出。Master Mode 指 VTC 是时序的 master，不由 Video Out 控制。我们选择 Master。

Dynamic Clock Generator

Digilent 设计的 IP模块，可以在 GitHub 上面找到

这个模块主要功能是根据不同的分辨率配置出不同的时钟输出，本质上是调用了锁相环，但要注意的是，此模块的参考时钟必须设置为 100MHz 这就是咱们将 FCLK0 配置为 100M 的原因。

rgb2dvi

IP 也是下载的 Digilent 设计的 IP模块，可以在 GitHub 上面找到。

它用于将 RGB 数据转化为 HDMI 的 TMDS 差分信号：

数据流分两类，一类是视频的数据流，另一路是 AXI4-Lite 的配置数据流

Video Data Stream HP接口

1、DDR 通过 AXI4 HP 64bits Interconnect 到 VDMA；

2、VDMA 输出 AXI4-Stream 24bits 到 AXI4-Stream To Video Out；

3、从 AXI4-Stream To Video Out 输出 RGB 数据到 rgb2dvi；

4、rgb2dvi 到 TMDS 信号

AXI4-Lite Configure Data Stream 配置数据流 GP接口

配置数据流,统一由 PS 的 AXI GP 接口接出来到 Interconnect。

在分配到每个 IP 的 AXI Lite 接口，这样软件就可以寻址进行寄存器的读写控制，从而控制硬件。

Pixel Clock Connections 像素时钟连接

像素时钟的产生者是 Dynamic Clock Generator 的 PXL_CLK_O，它的参考时钟是 100MHz 来自 AXI GP CLK。

输出 2 路时钟：

PXL_CLK_O：像素时钟；

PXL_CLK_5X_O：5 倍像素时钟；

像素时钟用于连接 VTC 的 clk、AXI4-Stream To Video Out 的 vid_io_out_clk、以及 rgb2dvi 的 PixCLK；

5倍像素时钟直接输入到 rgb2dvi SerialClk： 串行时钟。

AXI HP Clock Connections HP接口时钟

AXI HP 的时钟是 142MHz，接入到 VDMA 的 mm2s 的 AXI 和 AXI-Stream。 同时还接入到 AXI4-Stream To Video Out 的 aclk。
