这是我参与「第四届青训营」笔记创作活动的第8天,本篇笔记主要为 WebGL
相关的知识,包括图形渲染的基本知识和流程 以及通过 prycto
学习 WebGL 的基本操作。
初识 WebGL
html 中与绘图相关的 api:
svg
canvas
canvas2d
3d
webgl 3d
是webgl
的子集webgup
通用 GPU :GPU 运算具有并发性,可以大规模地进行 AI 相关的计算。
Why WebGL / Why GPU?
WebGL
是什么?
GPU
≠WebGL
≠3D

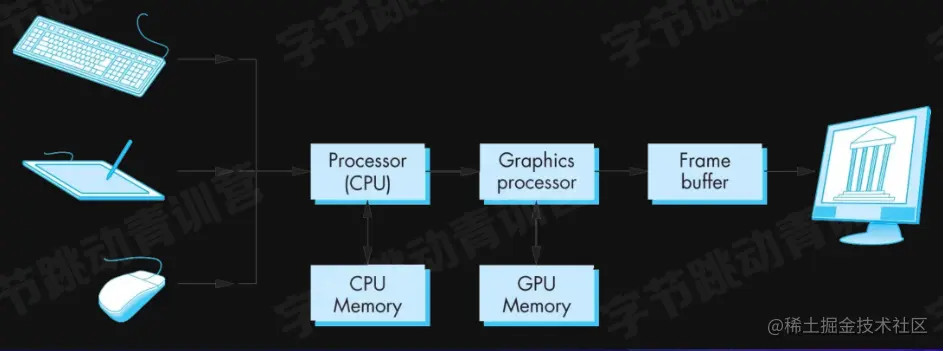

现代图形系统
如何将一个图像显示在显示设备上:
光栅(Raster)
:几乎所有的现代图形系统都是基于光栅来绘制图形的,光栅是指构成图像的像素阵列。- 图像都是点阵
像素(Pixel)
:一个像素对应图像上的一个点,它通常保存图像上的某个具体位置的色彩、透明度等信息。帧缓存(Frame Buffer)
:在绘图过程中,像素信息被存放于帧缓存中,帧缓存是一块内存地址。CPU(Central Processing Unit)
:中央处理单元,负责逻辑计算GPU(Graphics Processing Unit)
:图形处理单元,负责图形计算

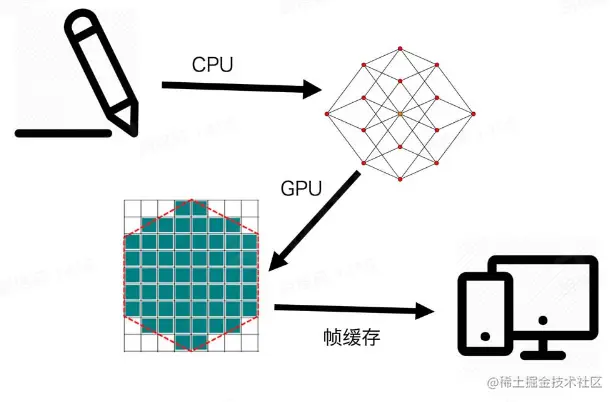

图形绘制的过程:
轮廓提取 / meshing
- 对轮廓进行网格化
- 平面图形通常使用三角网格,称为三角剖分
- 对 3D 的面通常有各种网格化的方法,比较常见也是使用三角网格,也有其他的多边形网格
光栅化
- 对网格的图源对应地进行光栅化
- 将点阵的数据对应送至帧缓存之中
帧缓存
渲染
- 读取帧缓存的内容,对应地显示到显示设备上

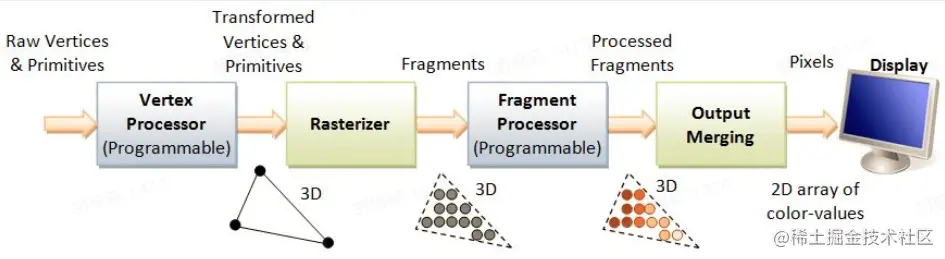

将数据处理为光栅 / 像素阵列,这个过程称为渲染管线。
不同的系统可以定制不同的渲染管线,不过渲染管线是一个流程化的过程:
- 将图源拼接起来,存储在帧缓存中,最终批量渲染至设备上。
为什么将处理单元分为 CPU 与 GPU?
CPU:
处理能力与运算能力比较强大的处理单元- 内核越多,同时处理的并发能力越强
一个图像上有很多的光栅 / 像素,CPU
不可能同时处理这么多的像素,
但每个像素对应的处理过程都非常简单:只要计算当前像素的颜色即可。
即使 CPU
非常强大,但它的每个内核还是进行串行处理,进行图形处理,效率比较低。
因此需要更换一种处理结构:
GPU
与CPU
不同,是由大量的小运算单元构成的- 每个运算单元只能处理很简单的计算
- 每个运算单元彼此独立,因此所有计算可以并行处理
WEBGL & OpenGL
WebGL
是 OpenGL
的子集,是 OpenGL
在浏览器端的实现。
对 OpenGl
的 API 做了一些剪裁。
WebGL Startup
- 创建
WebGL
上下文 - 创建
WebGL Program
- 编写 GPU 如何运算变为 像素点的颜色与透明度 等信息
- 使用代码进行计算,
GLS
语言 - 具有渲染管线提供的处理代码:折射器(Shader)
- 将数据存入缓冲区
- 将缓冲区数据读取至 GPU
- GPU 执行 WebGL 程序,输出结果

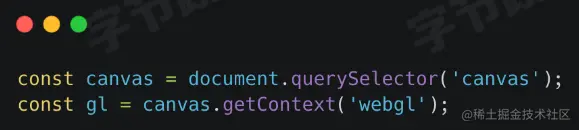

创建 WebGL 上下文

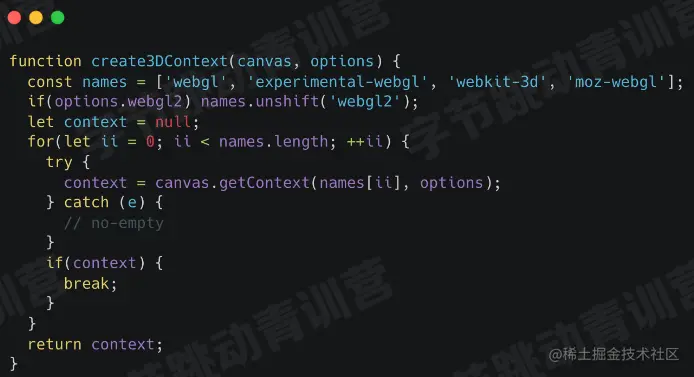

旧浏览器的兼容代码:
The Shaders
WebGL 标准管线中有两个折射器:
- 顶点折射器:处理图形轮廓
- 片源折射器:轮廓处理好之后,光栅化之后将像素点映射到片源折射器中,以进行颜色处理。
创建 Program
利用顶点折射器与片源折射器编写创建 Program :
attachShader
关联 折射器与 program
将 program
link 至 WebGL
上下文
通过 useProgram
即可使用当前 program
去处理要渲染的图像
const vertexShader = gl.createShader(gl.VERTEX_SHADER)
gl.shaderSource(vertexShader, vertex)
gl.compileShader(vertexShader)
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER)
gl.shaderSource(fragmentShader, fragment)
gl.compileShader(fragmentShader)
const program = gl.createProgram()
gl.attackShader(program, vertexShader)
gl.attackShader(program, fragmentShader)
gl.linkProgram(program)
gl.useProgram(program)
Data to Frame Buffer
坐标系:
HTML
左上角为坐标原点WebGL
:以Canvas
的中心点为坐标原点,X
轴向右,y
轴向上,3dZ
轴向外。坐标值是归一化的,每个坐标轴上的最小坐标为-1
,最大坐标为+1
。
WebGL
操作数据是通过 JS 中的 TypedArray
存储信息。
bindBuffer
进行数据绑定
bufferData
将数据送至缓冲区
const bufferId = gl.createBuffer()
gl.bindBuffer(gl.ARRAY_BUFFER, bufferId)
gl.bufferData(gl.ARRAY_BUFFER, gl.STATIC_DRAW)
将帧缓冲 Frame Buffer 送至 GPU
获得某个变量的指针:getAttribLocation()
图形的多个顶点在 WebGL
中是同时并行计算,
因此只需一个向量进行表示,顶点折射器被同时执行了顶点数次。
position 第一次等于 数组第一项,第二次等于 数组第二项,以此类推。
// 获取顶点着色器中的 position 变量的地址
const vPosition = gl.getAttribLocation(program,'position')
// 给变量设置长度和类型
gl.vertexAttributePointer(vPosition, 2, gl.FLOAT, false, 0, 0)
// 激活这个变量
gl.enableVertexAttribArray(vPosition)

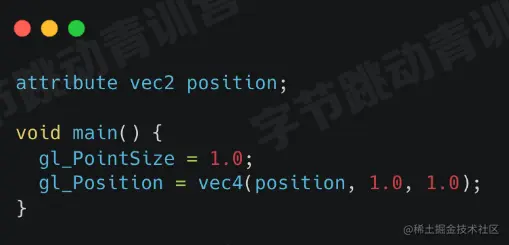

attribute vec2 position;
void main() {
gl_PointSize = 1.0;
gl_Position = vec4(position, 1.0, 1.0)
}
Output
- 清除颜色缓冲区
drawArray
绘制送入缓冲区的数据
l.clear(gl.COLOR_BUFFER_BIT)
gl.drawArrays(gl.TRIANGLES, 0, points.length / 2)
WebGL
支持 点、线、三角形 的图源

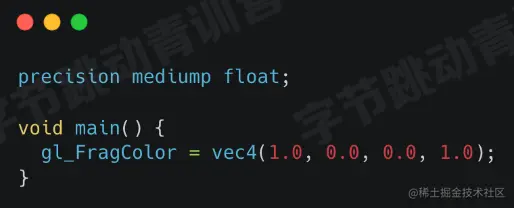

Shader
将内部区域的像素的处理传递给片段折射器 Fragment
使用 RGBA
进行颜色表示,但 WebGL
中是浮点数表示,最大值是1,最小值是0
WebGL
2D Canvas vs WebGL
const canvas = document.querySelector('canvas')
const ctx = canvas.getContext('2d')
ctx.beginPath()
ctx.moveTo(250, 0)
ctx.lineTo(500, 500)
ctx.fillStyle = 'red'
ctx.fill()
canvas
的坐标系与 web 一致
坐标原点在左上角。
2D
2D 底层也是使用 GPU 进行绘制。
如果需要对每个点的颜色进行计算,
- Canvas 需要使用一个 for 循环,性能较差
- WebGL 可以通过 Shader 并行渲染
如果需要绘制多个图形,
Canvas / 2d
是一个指令系统,仍然需要使用 for 循环进行渲染,且需要人工传入每个三角形的位置。WebGL
只需将多个图形的顶点取出来,存在一个大数组中- 对数组进行压缩,将顶点全部结构化之后
- 将顶点的每个批次直接传递给渲染管线,在渲染管线的顶点折射器中同时处理多个像素点,片源折射器同时处理所有图形像素点的颜色,直接渲染出来,只需一次绘制。
性能差别很大。
绘制多边形
2D 支持 path
。
多边形通用是进行三角剖分,可以对 WebGL 进行一个封装。 mesh.js
。
WebGL

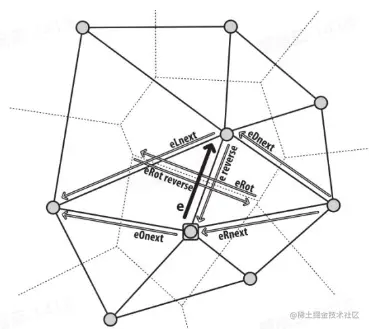

没办法绘制多边形,但可以通过三角剖分将它们转换为三角形:
- 常见的多边形都有成熟的三角剖分的算法。

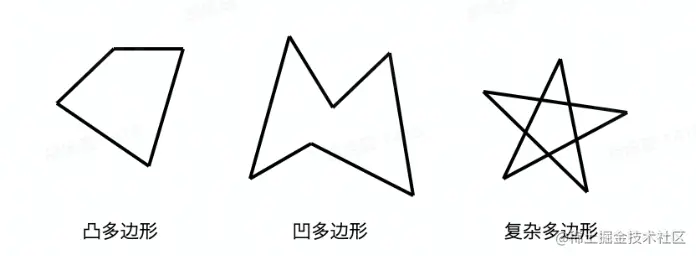

- 多边形分为:凹多边形,凸多边形,复杂多边形(边有互相交叉)
- 将顶点扁平化之后,使用Earcut 进行三角剖分,将图形变为若干个三角形,
- 再传入 WebGL 对每个图源进行绘制。
使用 Earcut 进行三角剖分:
const vertices = [
[-0.7, 0.5],
[-0.4, 0.3],
[-0.25, 0.71],
[-0.1, 0.56],
[-0.1, 0.13],
[0.4, 0.21],
[0, -0.6],
[-0.3, -0.3],
[-0.6, -0.3],
[-0.45, 0.0],
]
const points = vertices.flat()
const triangles = earcut(points)

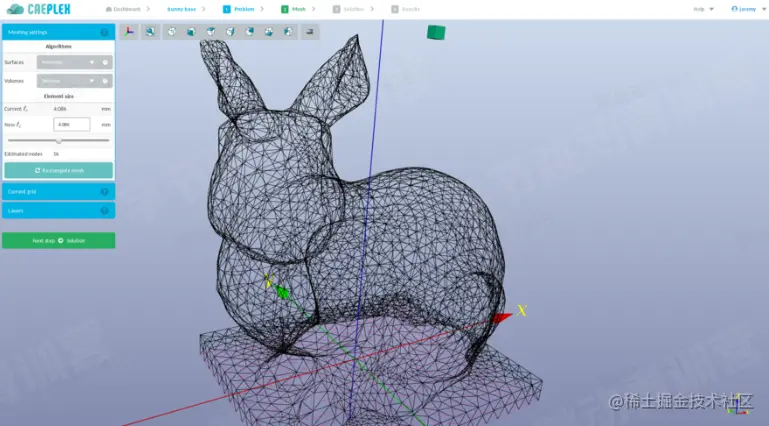

3D Meshing
不会实时对一个3D 图形进行三角剖分,而是使用离线工具制作模型,导出三角形的数据,再导入 WebGL 的代码里。
WebGL 支持将复杂图形通过三角剖分分解为多个三角形,在WebGL中对多个图源进行渲染。
Transforms
平移:
旋转:
缩放:
旋转与缩放是线性变换,可以写作矩阵计算。
平移不是一个线性计算,通过齐次矩阵将其与其他变换统一起来。
若干次线性变换的结果得到的新矩阵作为线性变换的矩阵。
旋转缩放平移 = 线性变换 + 平移
也可以写成矩阵形式。
2D 的线性变换需要写成 三维线性矩阵进行处理。
3D Matrix
3D 标准模型的四个齐次矩阵(mat4)
- 投影矩阵 Projection Matrix
- 处理坐标系,设定坐标系的最大值/最小值,是左手系还是右手系,方向
- 模型矩阵 Model Matrix
- 对模型的顶点做线性变换,改变图形的大小,位置,旋转方向
- 视图矩阵 View Matrix
- 3D 绘图里的视角问题,模拟一个摄像机,在某个位置进行观察,可以不去改变物体的模型矩阵,
- 对复杂图形进行转换,需要计算数量巨大的点的变换,不如改变摄像机的位置
- 法向量矩阵 Normal Matrix
- 3D 物体表面的每个点,都有一个垂直向外的法线
- 通过法向量矩阵来定义法线的信息
- 计算光照的信息,通过光线与法线的夹角来计算这个位置接收到的光照,赋予对应的颜色
- 可以模拟光照在不是平面的物体上的效果。
crypto 应用
const { randomBytes } = require("crypto")
#version 300 es
precision highp float;
使用条件分支语句
使左边半个矩形与右边半个矩形的颜色不同:
uniform vec2 dd_resolution; // 二维矩阵
out vec4 fragColor; // 四维矩阵 颜色
void main(){
vec2 st = gl_FragCoord.xy / dd_resolution // 得到归一化的 st 的坐标
if(st.x > 0.5) {
fragColor = vec4(1,1,1,1)
}
}
左上角与右下角颜色不同
void main(){
vec2 st = gl_FragCoord.xy / dd_resolution
if(st.x > st.y) { // 右下三角
fragColor = vec4(1,1,1,1)
}
}
直接使用数值
用 if 语句处理不是很好,并行计算使用条件分支有额外开销
可以直接使用数值。
使左边半个矩形与右边半个矩形的颜色不同:
void main(){
vec2 st = gl_FragCoord.xy / dd_resolution // 得到归一化的 st 的坐标
fragColor = vec4(vec3(step(0.5, st.x)),1)
// step 是一个阶梯函数,当 x 大于 0.5 时,step 的值是 1,否则是 0
}
左上角与右下角颜色不同
void main(){
vec2 st = gl_FragCoord.xy / dd_resolution
fragColor = vec4(vec3(step(st.y, st.x)),1)
}
绘制很多的 10 * 10 的黑白三角形
直接渲染,不会有性能开销
void main(){
vec2 st = gl_FragCoord.xy / dd_resolution
st *= 10.0 // copy了十份
st = fract(st); // 对每份都取了 0-1 的小数部分
fragColor = vec4(vec3(step(st.y, st.x)),1)
}
绘制一条线
竖线
void main(){
vec2 st = gl_FragCoord.xy / dd_resolution // 得到归一化的 st 的坐标
fragColor = vec4(vec3(step(0.49, st.x) - step(0.51, st.x)),1)
}
斜线

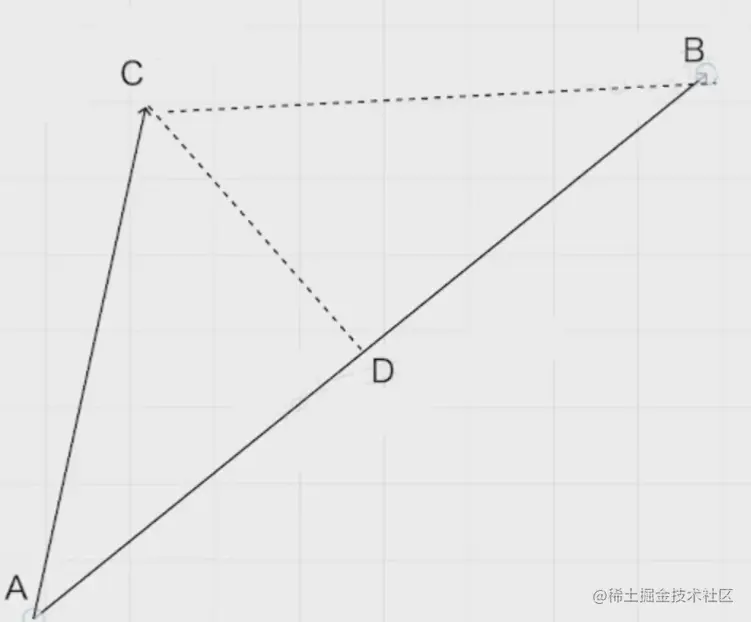

计算点到线的距离:
| BC x BA | = |BC| * |BA| * sinθ
几何意义上相当于两条向量作为邻边构成的平行四边形的面积。
除以底边的长度,即可得到对应的高,即点到线的距离。
// 求解点到线的距离
float distance(vec2 a, vec2 b, vec2 st){
vec2 p = b - a; // AB
vec2 q = st - a; // AC
float d = (p.x * q.y - p.y * q.x) / length(p)
return abs(d);
}
void main(){
vec2 st = gl_FragCoord.xy / dd_resolution
// 计算 st 到 -1,-1 1,1 的距离
// 通过改变向量的值可以绘制其他直线 vec2(-1,-1.5) vec2(0.5, 1)
float d = distance(vec2(-1), vec2(1), st)
// 到对角线距离小于 0.01 的为 1,其余为 0
fragColor.rgb = vec3(step(d, 0.01))
fragColor.a = 1.0
}

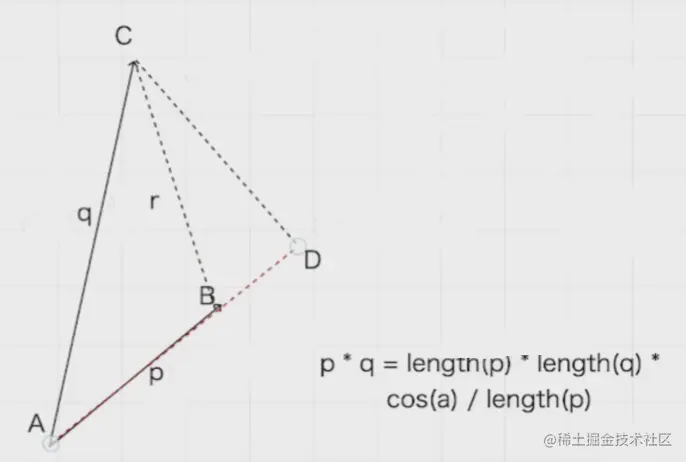

绘制线段
- 垂线 CD 刚好落在线段 AB 上 = 到直线的距离
- 垂线 CD 落在线段 AB 的延长线上
- 垂线 CD 落在线段 AB 的反向延长线上
如何判断是否落在延长线上: 通过 投影的长度 与 AB 向量的符号来判断。
AB * AC
= AC 在 AB 上的投影 * AB 的长度
|AB| * |AC| * cosθ
float sdf_lineSeg(vec2 a, vec2 b, vec2 st) {
vec2 p = b - a // AB
vec2 q = st - a // AC
vec2 r = st - b // BC
float l = length(p) // |AB|
float d = distance(a, b, st) // C 到线段 AB 的距离
float proj = (p.x * q.x + p.y * q.y) / l // AC 在 AB 上投影的长度
// 落在线段上
if(proj >= 0.0 && proj < l) return d
return min(length(q), length(r))
}
void main(){
vec2 st = gl_FragCoord.xy / dd_resolution;
// 左下角为原点
float d = sdf_lineSeg(vec2(0.2), vec2(0.6), st)
fragColor.rgb = vec3(step(d, 0.01))
fragColor = vec4(vec2(step(0.4, st.x) - step(0.5, st.x)), rand(st.x + st.y * 0.03), 1)
fragColor.a = 1.0
}
Shader 实现伪随机数
float rand(float x){
// 取了小数点后面的 4 位
float r = fract(10000.0 * abs(sin(x)))
return r
}

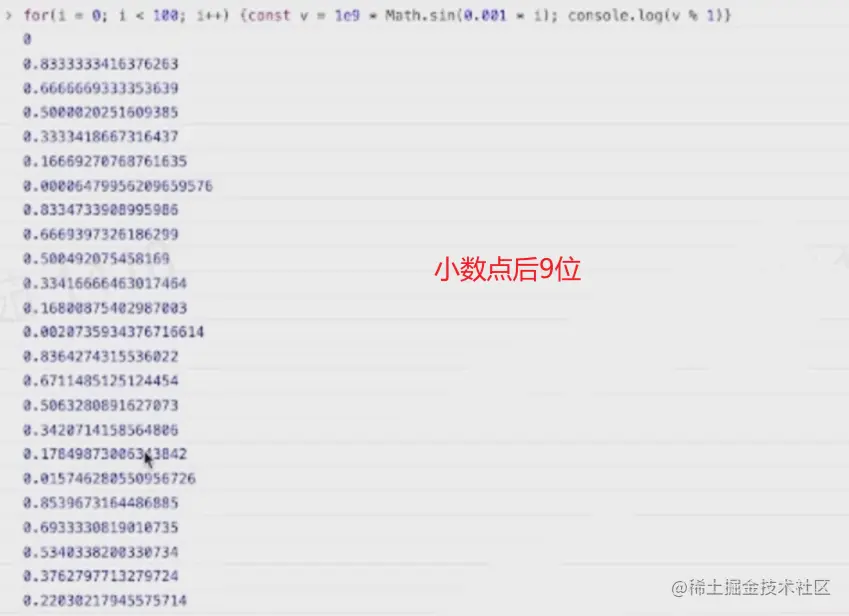

原理 sin 值在小数点后9位可以看作是随机的。
噪声
随机的值是不连续的,在随机的两个数之间进行线性插值,使它们连续。
常用于模拟自然界山川,河流的运动。
有序与无序的结合。局部是无序的,但在整体上是有一定规律性的。
