这是我参与「第四届青训营 」笔记创作活动的第2天

一、本堂课重点内容：

课程主要分为四个部分
第一部分介绍了Flink的相关背景概念和发展历程
第二部分介绍了Flink的整体架构
第三部分介绍了FLink的架构优化
第四部分结合案例讲述了工业场景中Flink的使用

二、知识点介绍：

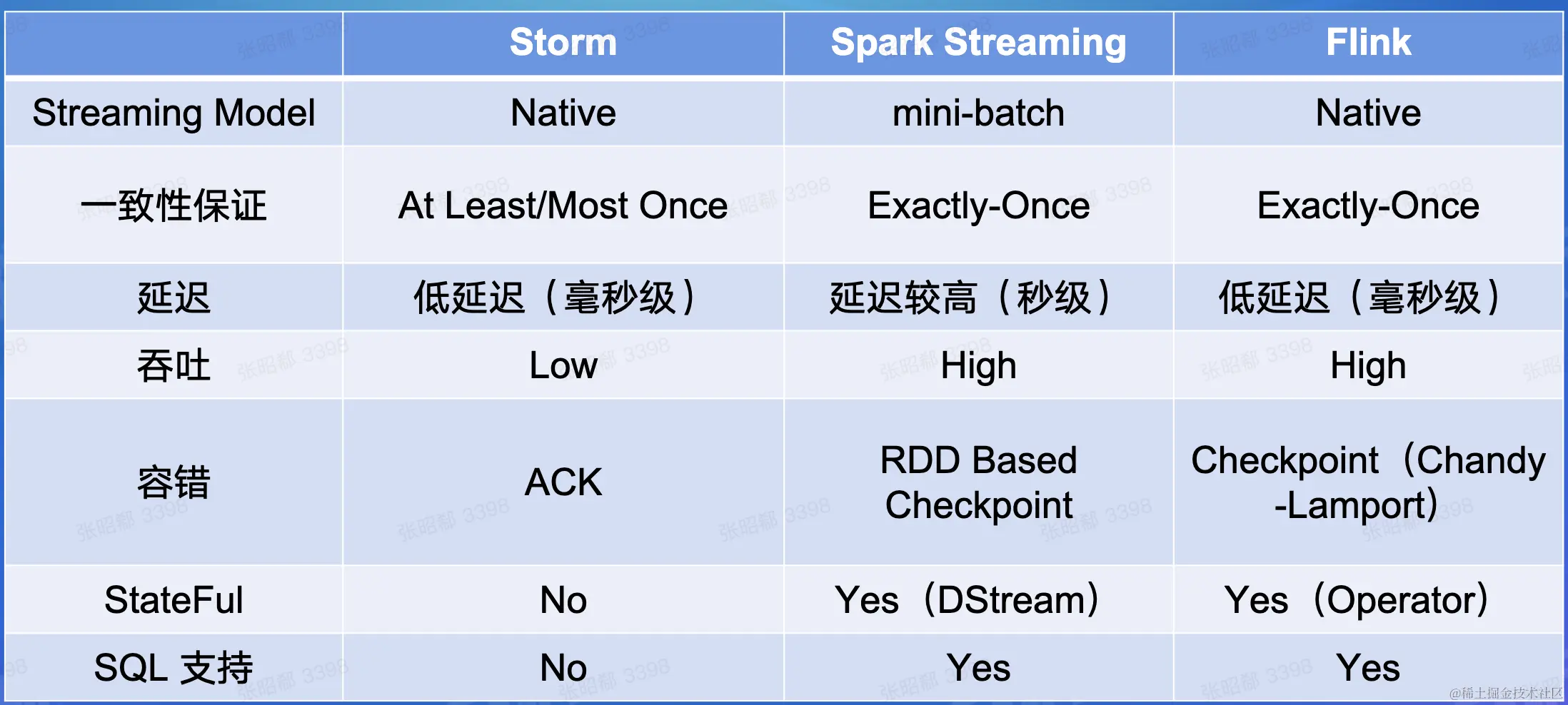

  • 主流流式计算引擎对比

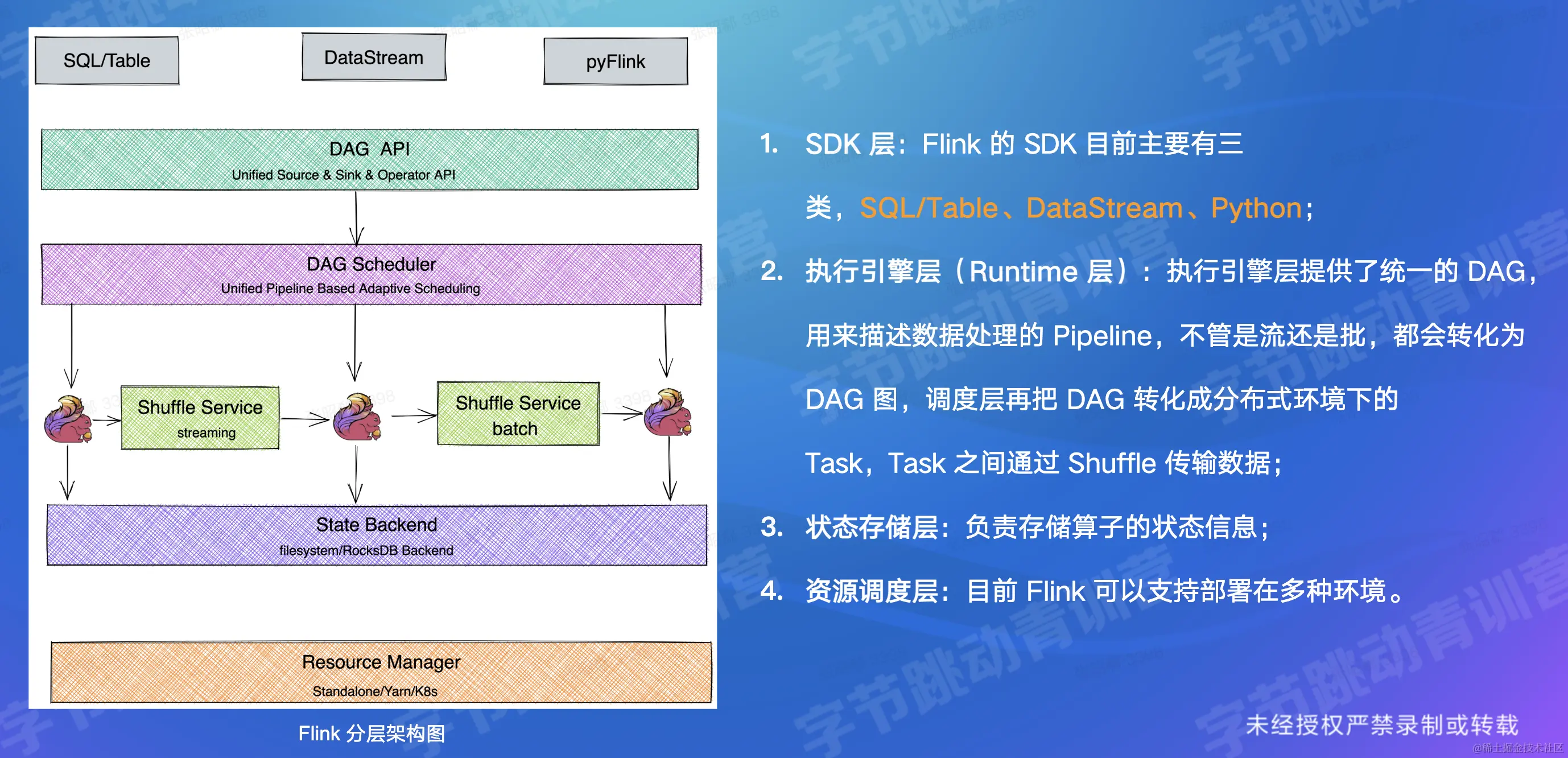

  • Flink的架构分层


  • Flink核心组件
    JobManager：负责整个任务的协调工作，包括：调度 task、触发协调 Task 做 Checkpoint、协调容错恢复等，核心有下面三个组件：
    Dispatcher: 接收作业，拉起 JobManager 来执行作业，并在 JobMaster 挂掉之后恢复作业；
    JobMaster: 管理一个 job 的整个生命周期，会向 ResourceManager 申请 slot，并将 task 调度到对应 TM 上；
    ResourceManager：负责 slot 资源的管理和调度，Task manager 拉起之后会向 RM 注册；

    TaskManager：负责执行一个 DataFlow Graph 的各个 task 以及 data streams 的 buffer 和数据交换。

  • Flink 如何做到流批一体

    批式计算是流式计算的特例，Everything is Streams，有界数据集（批式数据）也是一种数据流、一种特殊的数据流；

    站在 Flink 的角度，Everything is Streams，无边界数据集是一种数据流，一个无边界的数据流可以按时间切段成一个个有边界的数据集，所以有界数据集（批式数据）也是一种数据流。因此，不管是有边界的数据集（批式数据）还是无边界数据集，Flink 都可以天然地支持，这是 Flink 支持流批一体的基础。并且 Flink 在流批一体上，从上面的 API 到底层的处理机制都是统一的，是真正意义上的流批一体。

    Apache Flink 主要从以下几个模块来做流批一体：
    SQL 层；DataStream API 层统一，批和流都可以使用 DataStream API 来开发；
    Scheduler 层架构统一，支持流批场景；
    Failover Recovery 层 架构统一，支持流批场景；
    Shuffle Service 层架构统一，流批场景选择不同的 Shuffle Service；

  • 流式处理，批式处理，OLAP
    批式计算是流式计算的特例，Everything is Streams，有界数据集（批式数据）也是一种数据流、一种特殊的数据流；
    OLAP 计算是一种特殊的批式计算，它对并发和实时性要求更高，其他情况与普通批式作业没有特别大区别。

  • Flink 在 OLAP 架构上的设想


三、课后拓展：

  • Flink的四个概念

    Checkpoint、State、Time、Window。

    Checkpoint机制，是Flink最重要的一个特性。Flink基于Chandy-Lamport算法实现了一个分布式的一致性的快照，从而提供了一致性的语义。Spark最近在实现Continue streaming，Continue streaming的目的是为了降低它处理的延时，其也需要提供这种一致性的语义。

    提供了一致性的语义之后，Flink为了让用户在编程时能够更轻松、更容易地去管理状态，还提供了一套非常简单明了的State API，包括里面的有ValueState、ListState、MapState，添加了BroadcastState，使用State API能够自动享受到这种一致性的语义。

    除此之外，Flink还实现了Watermark的机制，能够支持基于事件的时间的处理，或者说基于系统时间的处理，能够容忍数据的延时、容忍数据的迟到、容忍乱序的数据

    另外流计算中一般在对流数据进行操作之前都会先进行开窗，即基于一个什么样的窗口上做这个计算。Flink提供了开箱即用的各种窗口，比如滑动窗口、滚动窗口、会话窗口以及非常灵活的自定义的窗口。

  • Google Dataflow/Bean 的编程模型

    Dataflow 模型的核心点在于：
    对于无序的流式数据提供基于 event-time 的顺序处理、基于数据本身的特征进行窗口聚合处理的能力，以及平衡正确性、延迟、成本之间的相互关系。

    • What results are being computed. => Transformation
    • Where in event time they are been computed. => Window
    • When in processing time they are materialized. => Watermark and Trigger
    • How earlier results relate to later refinements. => Discarding, Accumulating, Accumulating & Retracting.
