这是我参与「第四届青训营」笔记创作活动的第9天

1. 列存 vs 行村

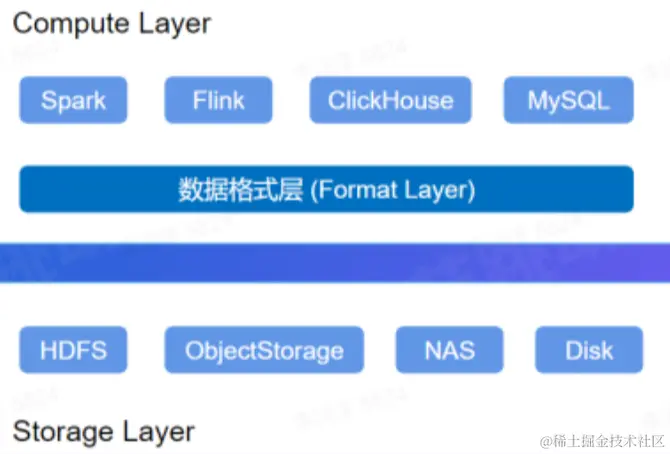

1.1 数据格式层概述

计算层：各种计算引擎

数据格式层：定义了存储层文件内部的组织形式

存储层：承载数据的持久化存储

计算引擎通过格式层的支持来读写文件

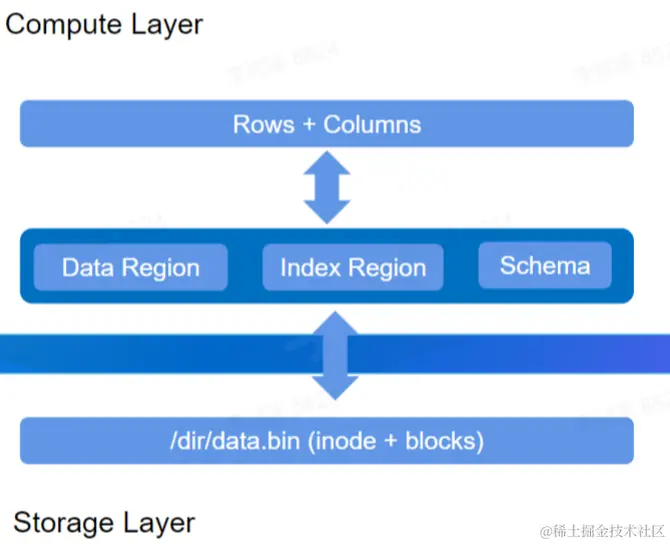

1.2 分层视角下的数据形态

计算层：File、Blocks

格式层：File内部的数据布局layout + Schema

计算引擎：Rows + Columns

1.3 两种数据查询分析场景

	OLTP	OLAP
典型场景	在线业务系统，例如：订单、交易、社交、评论等	数据仓库或者大数据分析系统，例如：决策分析、BI系统、推荐系统等
业务特征	事务、实时性、低延时、高并发、高可用	弱事务性、近实时、离线分析、大吞吐、并发相对不高、可用性可以有一定的妥协
数据模型特征	Schema相对简单、数据维度不多、数据规模小（TB级别数据量）	Schema复杂、数据维度很多，几百个column很常见、数据规模巨大（PB EB级别）

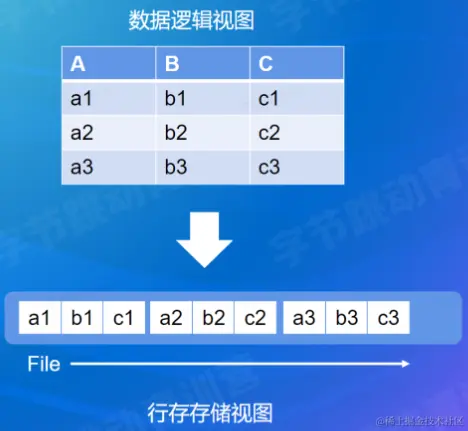

1.4 OLTP: 行式存储格式（行存）

每行的数据在文件上是连续存储的

读取整行数据效率高、单词IO顺序读即可

典型系统：

关系型数据库
Key-Value数据库

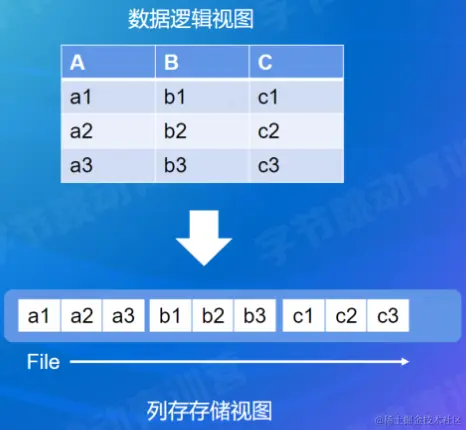

1.5 OLAP: 列式存储格式（列存）

每列的数据在文件上是连续存储的

读取整列的效率较高

同列的数据类型一致，压缩编码的效果更好

典型系统：

大数据分析系统：SQL on Hadoop、数据湖分析
数据仓库：ClickHouse、Greeplum、阿里云MaxCompute

1.6 总结

格式层定义了数据的布局，连接计算引擎和存储服务；

OLTP和OLAP场景差异明显

业务场景决定了技术实现，行存适用于OLTP，列存适用于OLAP

2 Parquet原理

2.1 简介

大数据分析领域使用最广泛的列存格式，Spark推荐的列存格式

Hive Table using Parquet:

CREATE TABLE lineitem(
......
)
STORED AS PARQUET TBLPROPERTIES("parquet.compression"="SNAPPY");

Load Data using SparkSQL:

INSERT INTO lineitem SELECT * from tpch10g.lineitem;

Spark生成的文件会有.parquet后缀
Hive生成的文件没有后缀

parquet相比于Text，可以极大的压缩文件空间

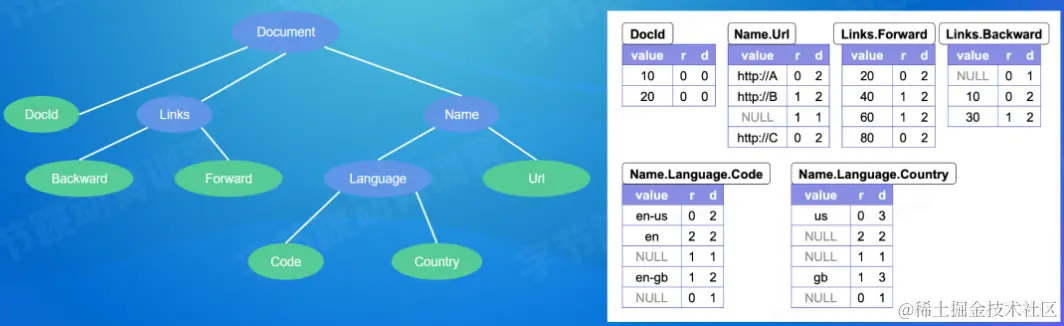

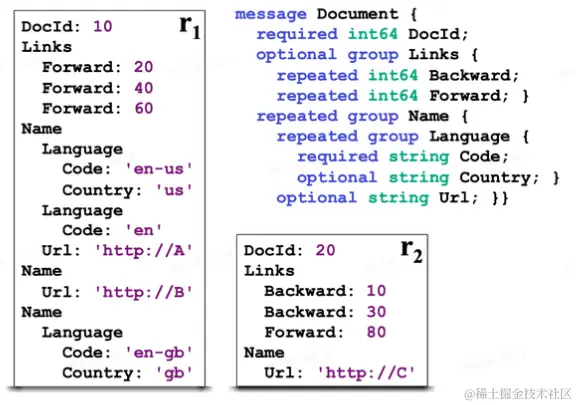

2.2 Dremel数据模型

Protocal Buffer定义
支持可选和重复字段
支持嵌套格式

嵌套类型只保存叶子节点数据

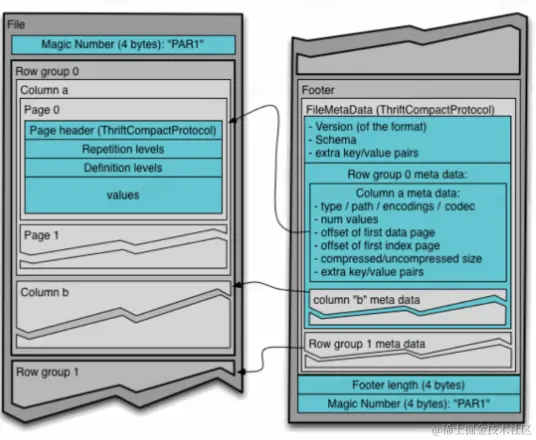

2.3 数据布局

RowGroup: 每一行组包含一定数量或者固定大小的行集合

ColumnChunk: RowGroup中按照列切分成多个ColumnChunk

Page: ColumnChunk内部继续切分成Page，一般建议8kB

Footer: 保存文件的元信息

2.4 编码

Plain直接存储原始数据

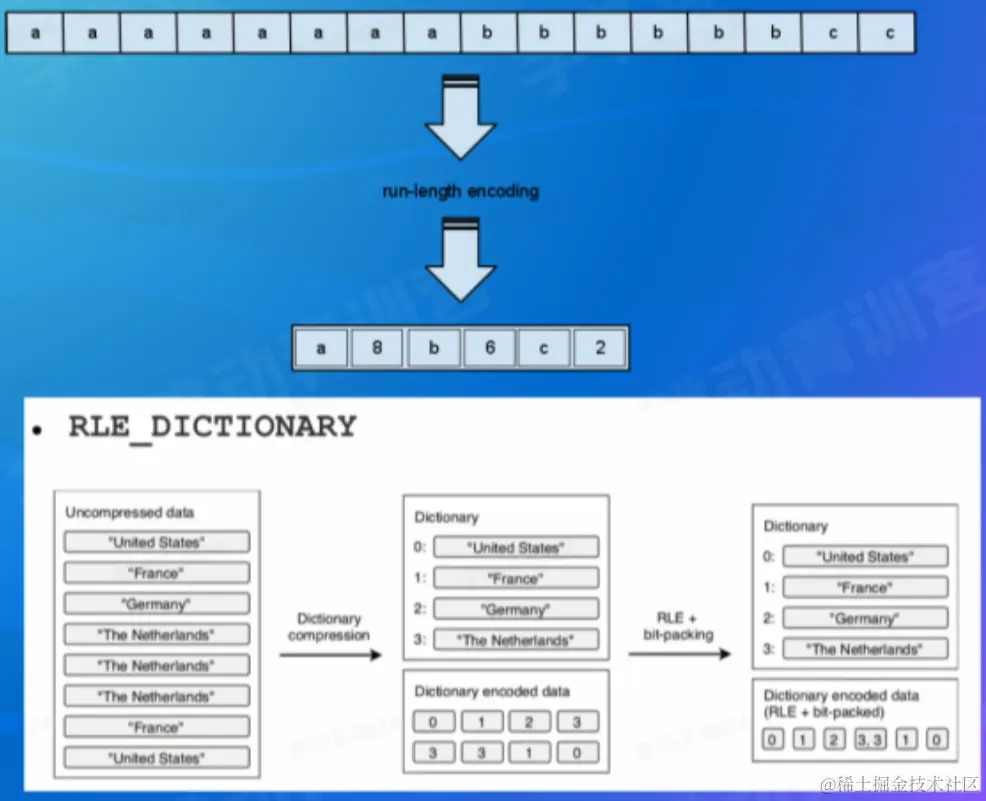

Run Length Encoding(RLE): 适用于列基数不大，重复值较多的场景

Bit-Pack Encoding: 配合RLE编码使用，让整形数字存储的更加紧凑

Dictionnary Encoding字典编码: 适用于列基数不大的场景，构造字典表，写入到Dictionary Page; 把数字用字典Index替换，然后用RLE编码。

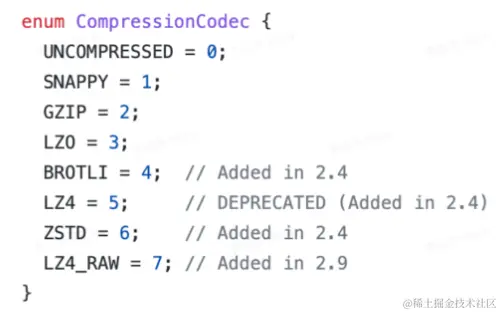

2.5 压缩

Page完成Encoding以后，进行压缩

snappy: 压缩速度快，压缩比不高，适用于热数据
gzip: 压缩速度慢，压缩比高，适用于冷数据
zstd: 新引入的压缩算法，压缩比和gzip相当，压缩速度和snappy相当

2.6 索引

和传统数据库相比，parquet支持的索引相当简陋

Min-Max Index；记录page内部Column的min_value和max_value
Column Index: Footer里的Column Metadata包含ColumnChunk的全部Page的Min-Max Value
Offset Index: 记录Page在文件中的Offset和Page的Row Range

布隆过滤器：给三个Hash算法，对每个值进行哈希运算，得到三个位置。当再来一个新值时继续算出三个位置，看存不存在，是一种近似算法。

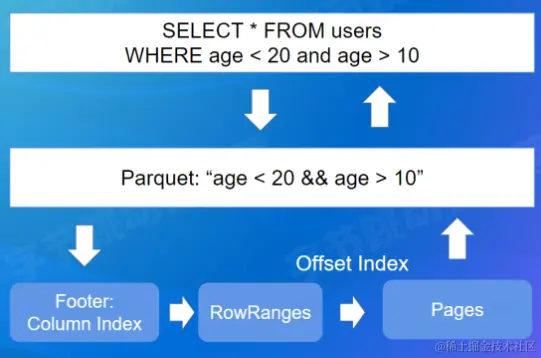

2.7 过滤下推Predicate PushDown

2.8 Spark集成——向量化读

向量化读是主流大数据分析引擎的标准实践，可以极大提升查询效率

Spark以Batch的方式从parquet读取数据，下推的逻辑也会适配Batch的方式

2.9 parquet总结

数据模型：基于Dremel
文件布局：Footer+RowGroup+ColumnChunk+Page
Encoding：Page粒度，Plain/RLE/Dictionary
Compression：Snappy/Gzip/Zstd
Index：Column Index
Predicate PushDown

3. ORC

3.1 简介

大数据分析领域使用最广的列存格式之一

出自Hive项目

CREATE TABLE table_name(
......
)
STORED AS ORC;

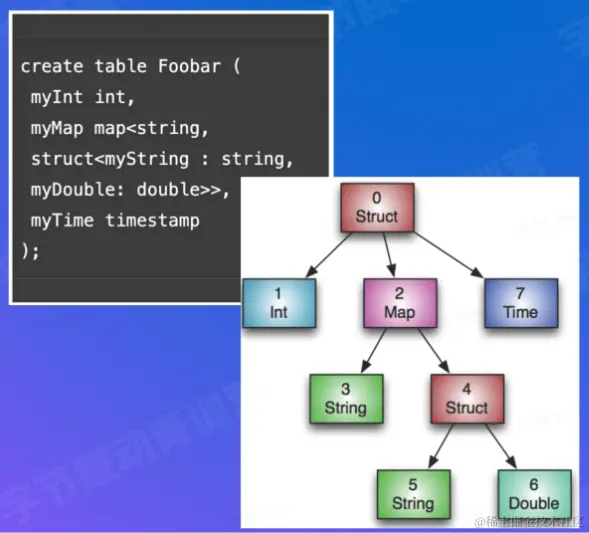

3.2 数据模型

ORC会给包括根节点在内的中间节点都创建一个column

嵌套类型或者集合类型支持和parquet差别大

optional和repeated字段依赖父节点记录额外信息来重新恢复数据

3.3 数据布局

类似parquet

Rooter+Stripe+column+Page结构

编码/压缩/索引支持和parquet几乎一致

3.4 ACID特性

支持Hive Transactions实现，目前只有Hive本身集成
类似Detla Lake/ Hudi/ Iceberg
基于Base + Detla + Compaction的设计

3.5 parquet 和 ORC 对比

parquet算法复杂，带来CPU开销比ORC略大
ORC算法相对简单，但要读取更多数据
Spark生态下parquet比较普遍
Hive生态下ORC有原生支持

4 列存演进

4.1 数仓中的列存

ClickHouse的MergeTree引擎基于列存构建
默认情况下按照Column拆分
支持更加丰富的索引
湖仓一体是大趋势

4.2 存储侧下推

更多的下推工作下沉到存储服务侧
越接近数据，下推过滤的效率越高
例如:AWS S3 的 select共呢个

4.3 Column Family支持

背景： Hudi数据湖场景下，支持部分列的快速更新

在parquet中引入column family概念，把需要更新的列拆成独立的Column Family
