从 Kafka 到 Pulsar 的数据流演进之路｜青训营笔记

这是我参与「第四届青训营」笔记创作活动的的第12天

消息队列概述

消息队列的应用场景

MQ 消息通道
EventBridge 事件总线

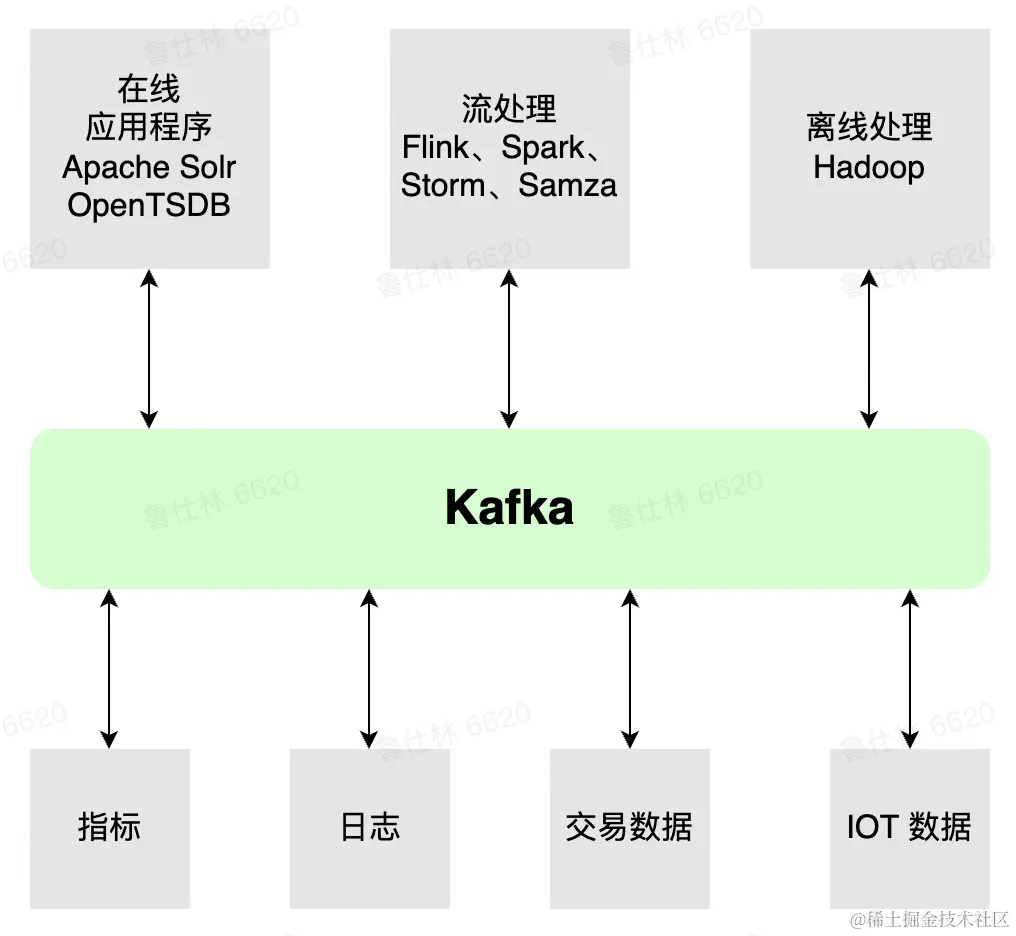

Data Platform 流数据平台

MQ 消息通道

异步解耦
削峰填谷
高可用

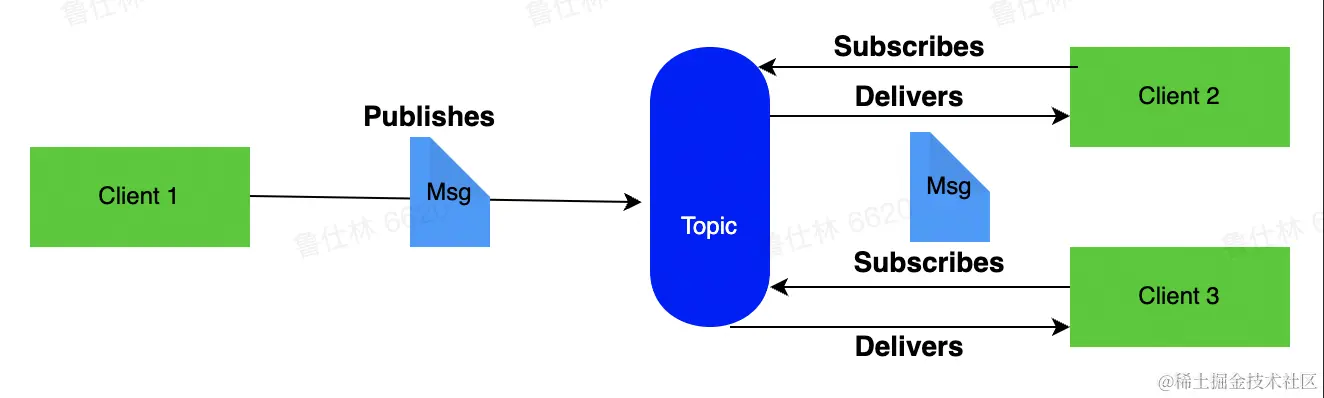

发布订阅

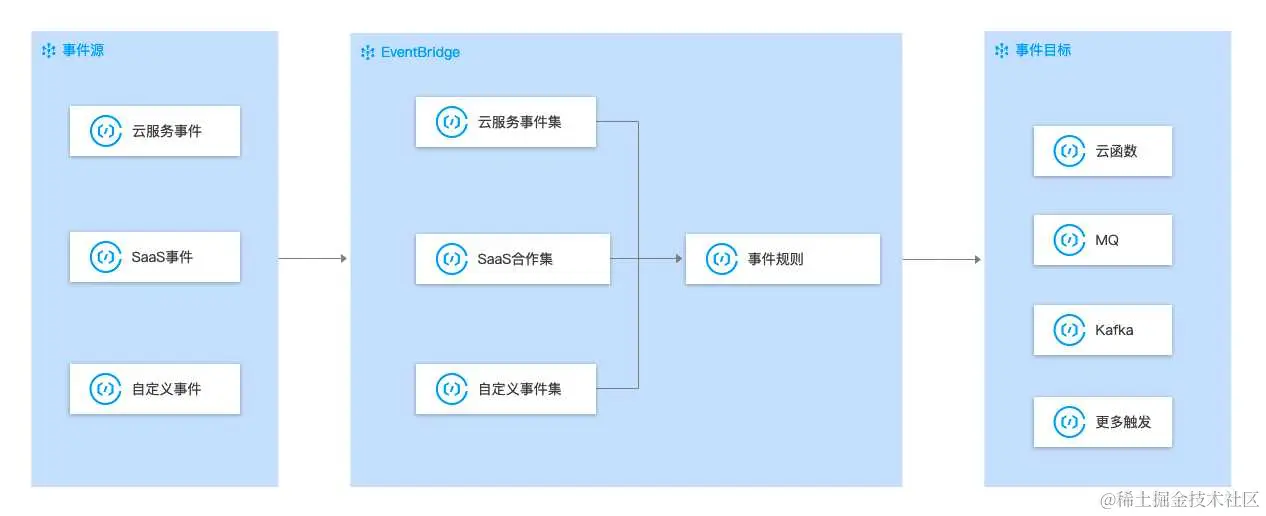

EventBridge 事件总线

事件源: 将云服务、自定义应用、SaaS 应用等应用程序产生的事件消息发布到事件集。
事件集：存储接收到的事件消息，并根据事件规则将事件消息路由到事件目标。
事件目标：消费事件消息。

Data Platform 流数据平台

提供批流数据处理能力
各类组件提供各类Connect
提供Streaming/Function 能力
根据数据 schema 灵活的进行数据预处理

主流消息队列的相关介绍

	RabbitMQ	RocketMQ	Kafka	Pulsar
推出时间	2007	2012	2010	2016
使用语言	Erlang	Java	Scala/Java	Java
单机吞吐量	一般	较高	高	高
延迟	低	低	一般	低
可用性(分片)	高(主从架构)	高(主从架构)	非常高(分布式)	非常高(分布式)
一致性	较高	高	高	高
扩展性	较高	高	高	非常高

Kafka 详解

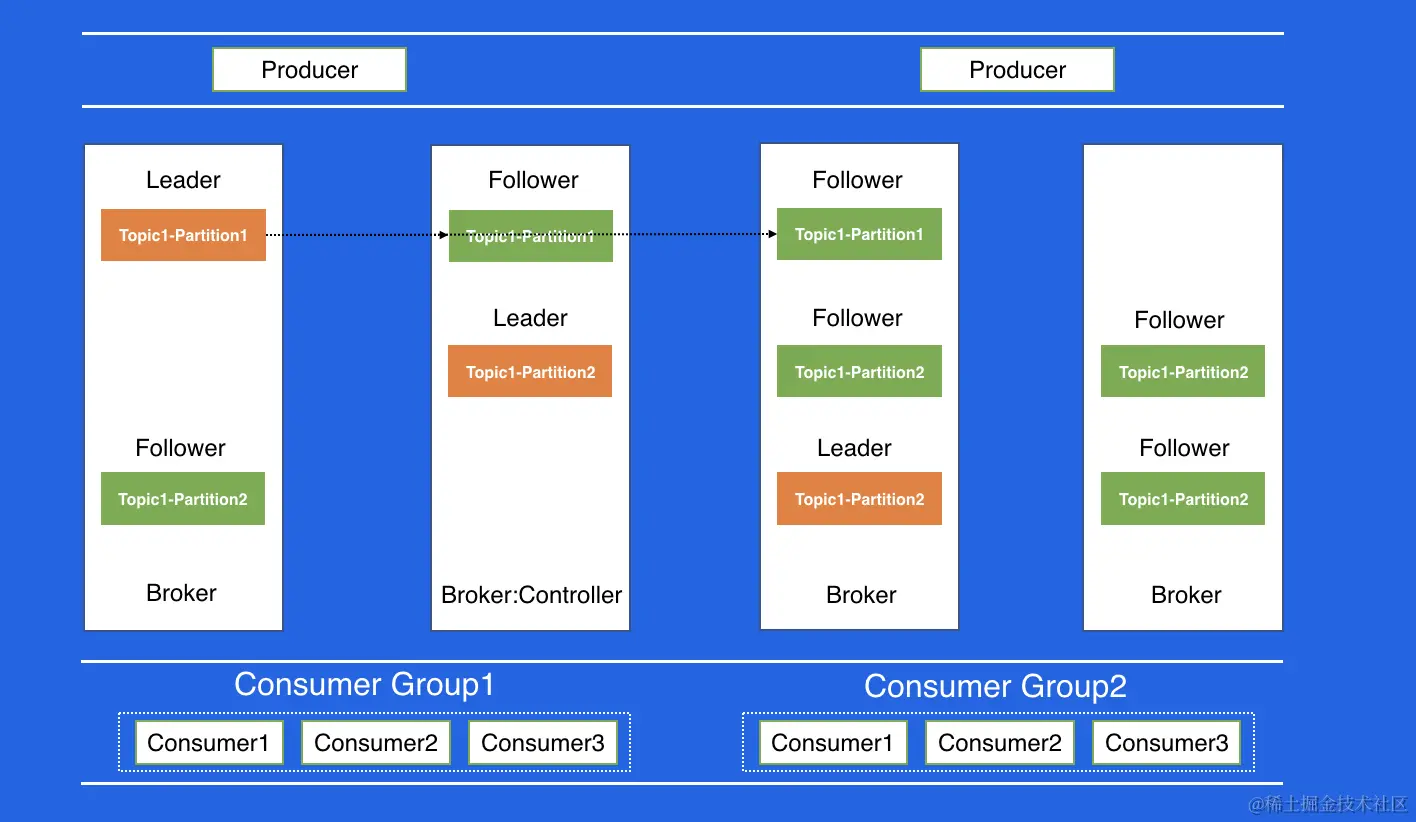

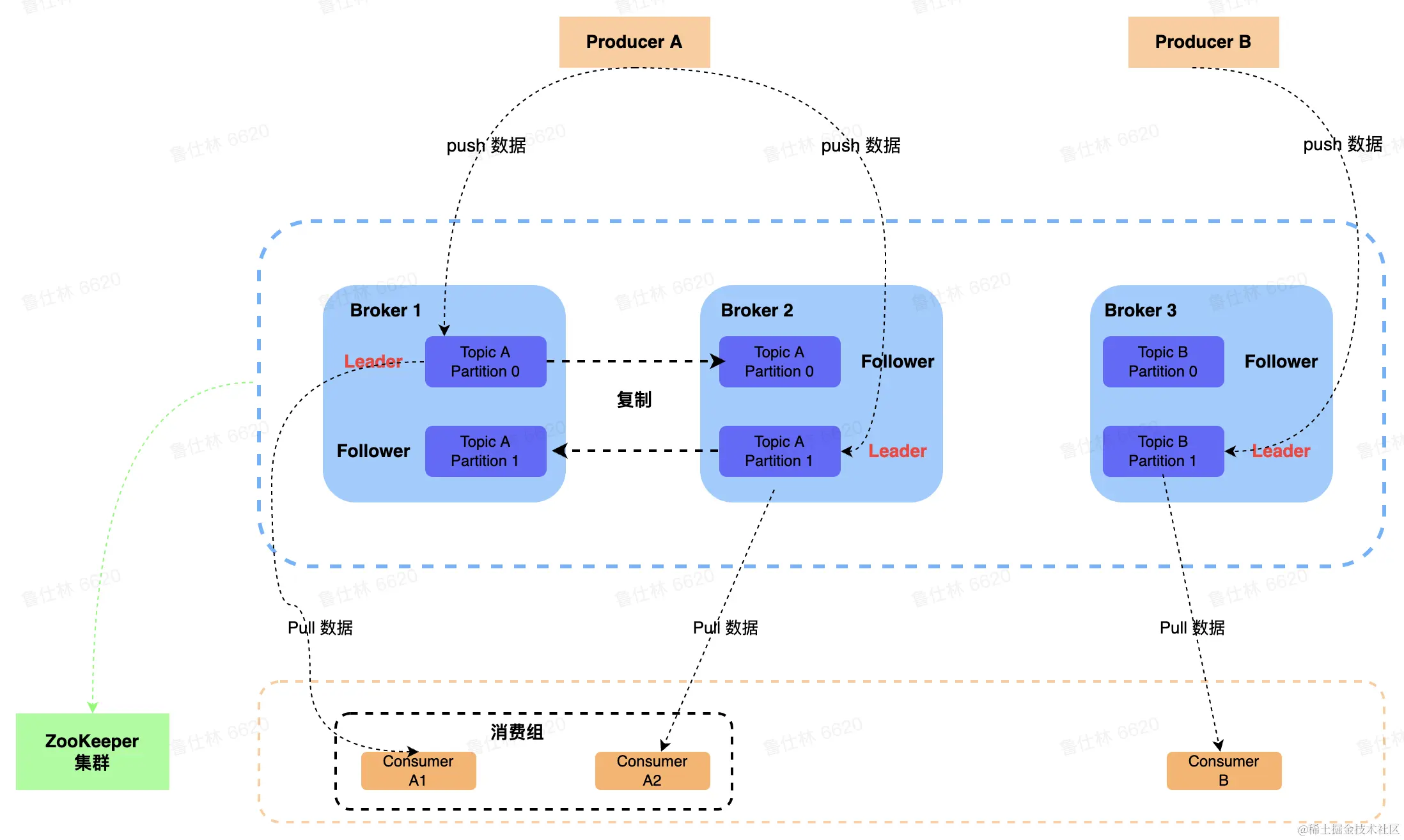

Kafka 架构介绍

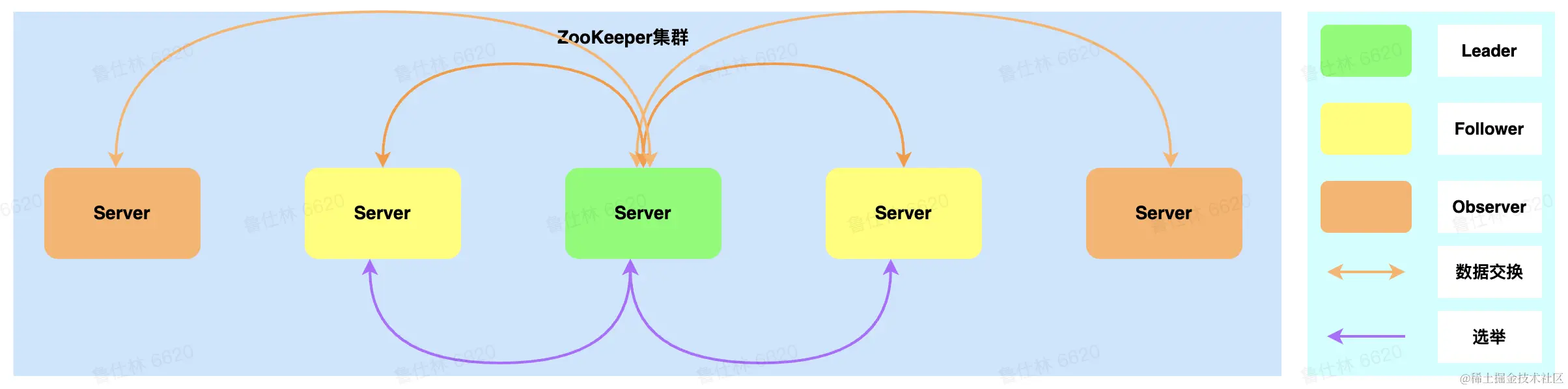

Zookeeper

选举机制：Paxos 机制
提供一致性：写入(强一致性)、读取(会话一致性)
提供可用性：一半以上节点存活即可读写
提供功能：watch 机制持久/临时节点能力

Kafka在Zookeeper存储哪些数据：

Broker Meta 信息(临时节点)
Controller 信息(临时节点）
Topic 信息(持久节点）
Config 信息(持久节点)

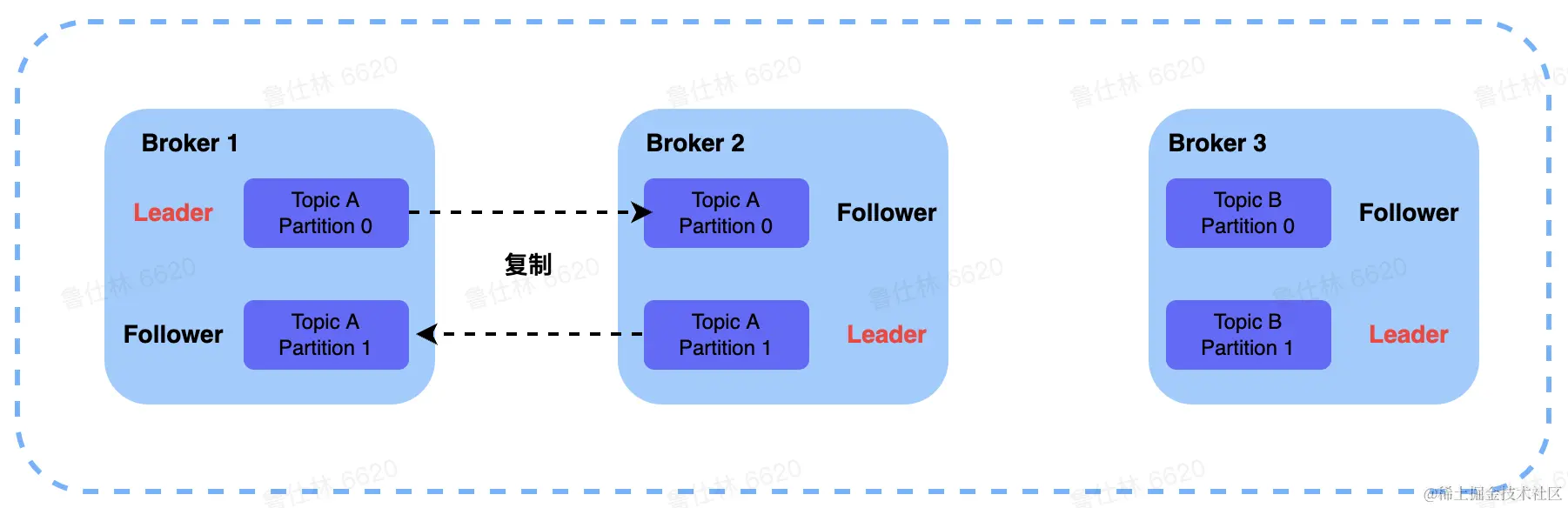

Broker

Broker角色：

若干个Broker 节点组成Kafka集群
Broker 作为消息的接收模块，使用 React 网络模型进行消息数据的接收
Broker 作为消息的持久化模块，进行消息的副本复制以及持久化
Broker 作为高可用模块，通过副本问的Failover 进行高可用保证

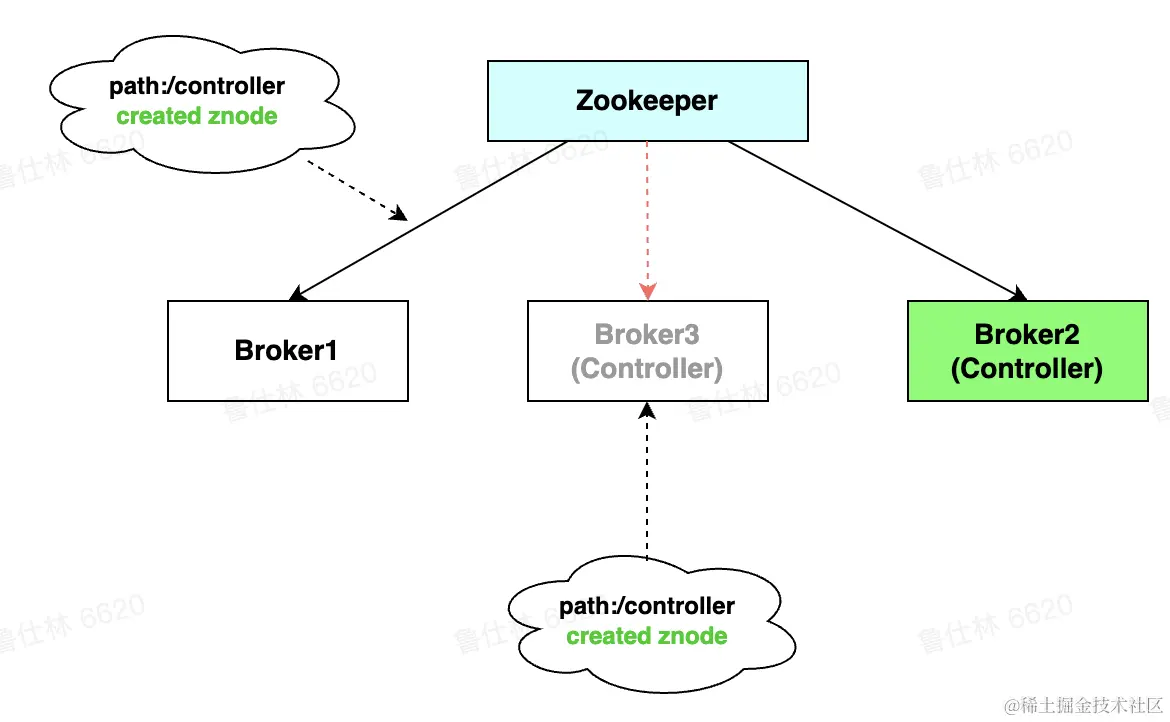

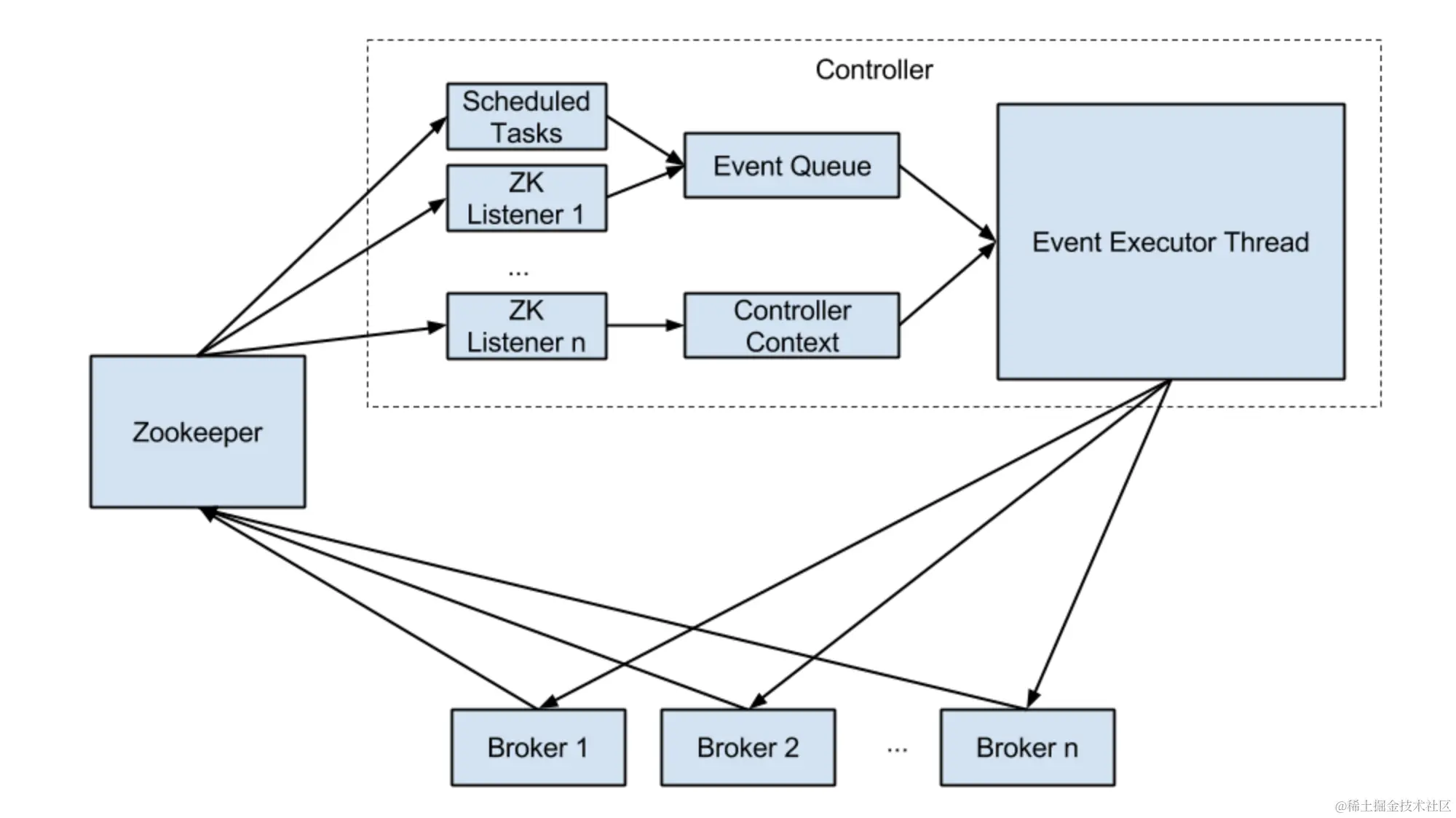

Controller 选举

Broker 启动会尝试去 zk 中注册 controller 节点
注册上 controller 节点的broker即为controller
其余broker 会watch controller 节点，节点出现异常则进行重新注册

Controller 作用

Broker 重启/宕机时，负责副本的 Failover 切换
Topic 创建/删除时，负责 Topic meta 信息广播
集群扩缩容时，进行状态控制
Partition/Replica 状态机维护

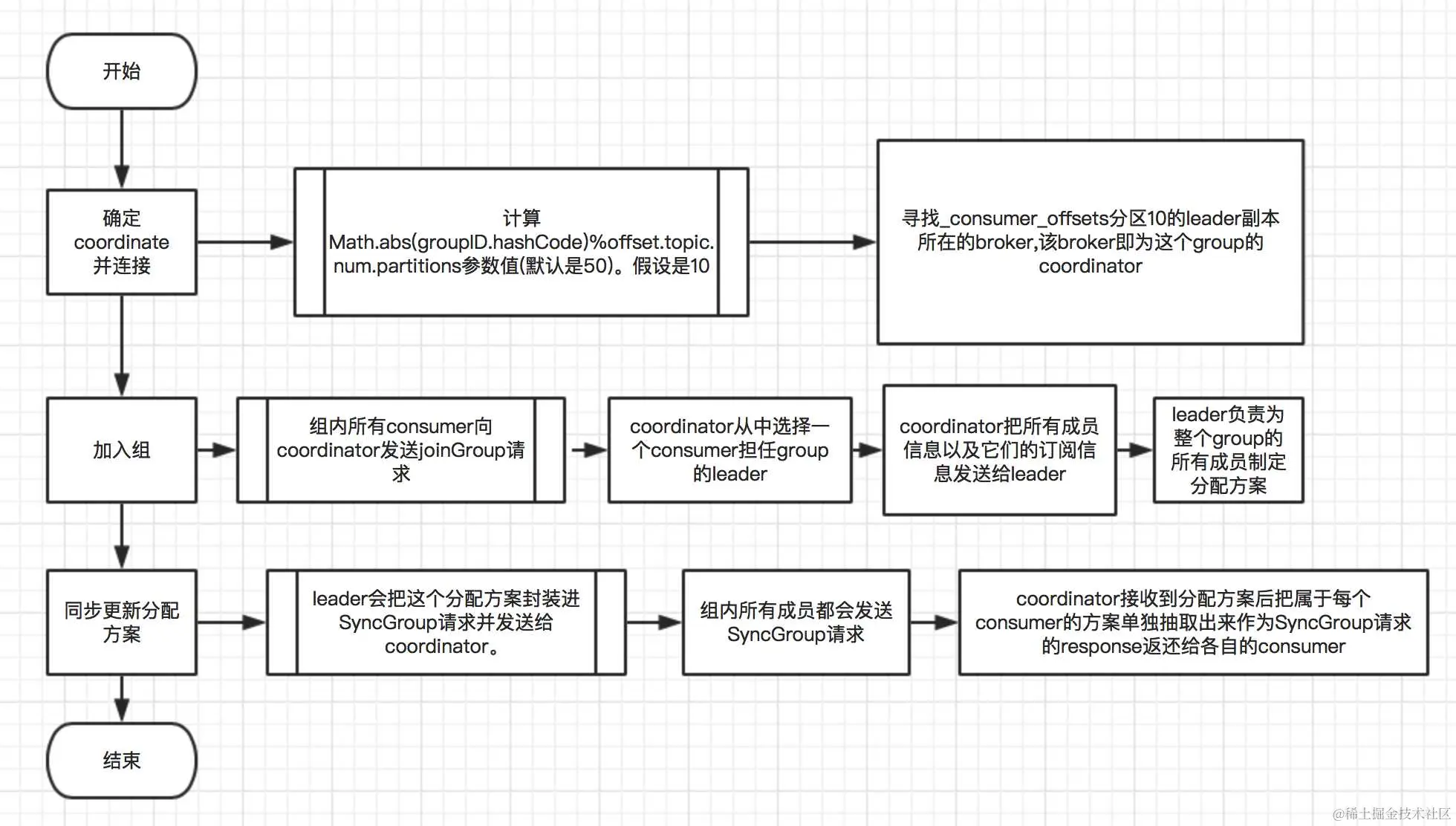

Coordinator

负责topic-partition<-> consumer 的负载均衡
根据不同的场景提供不同的分配策略
- Dynamic Membership Protocol
- Static Membership Protocol
- Incremental Cooperative Rebalance

Kafka 高可用

副本同步机制
- 提供 Isr 副本复制机制，提供热备功能
- 写入端提供ack=0,-1,1机制，控制副本同步强弱
副本切换机制
- 提供 clean/unclean 副本选举机制

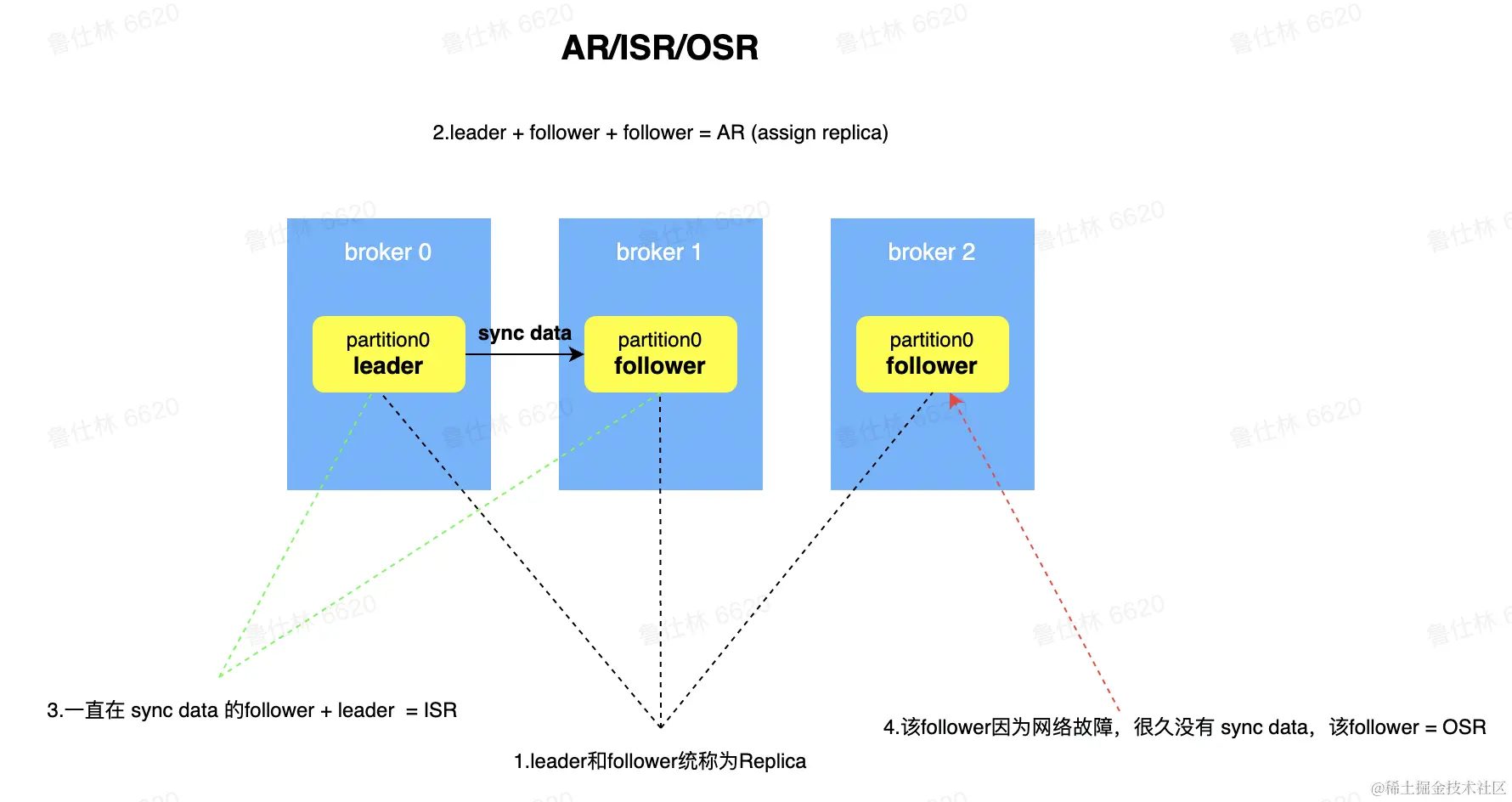

Kafka 副本 ISR 机制

AR（Assign Replica）：已经分配的所有副本
OSR（Out Sync Replica）：很久没有同步数据的副本
ISR（in-sync replica set）：
- 一直都在同步数据的副本
- 可以作为热备进行切换的副本
- min.insync.replicas最少isr数量配置，如果低于该参数设定则无法进行写入，保证集群副本一致性

Kafka 写入 Ack 机制

Ack = 1
- Leader副本写入成功，Producer 即认为写成功
Ack = 0
- OneWay模式
- Producer 发送后即为成功
Ack = -1
- ISR中所有副本都成功，Producer 才认为写成功

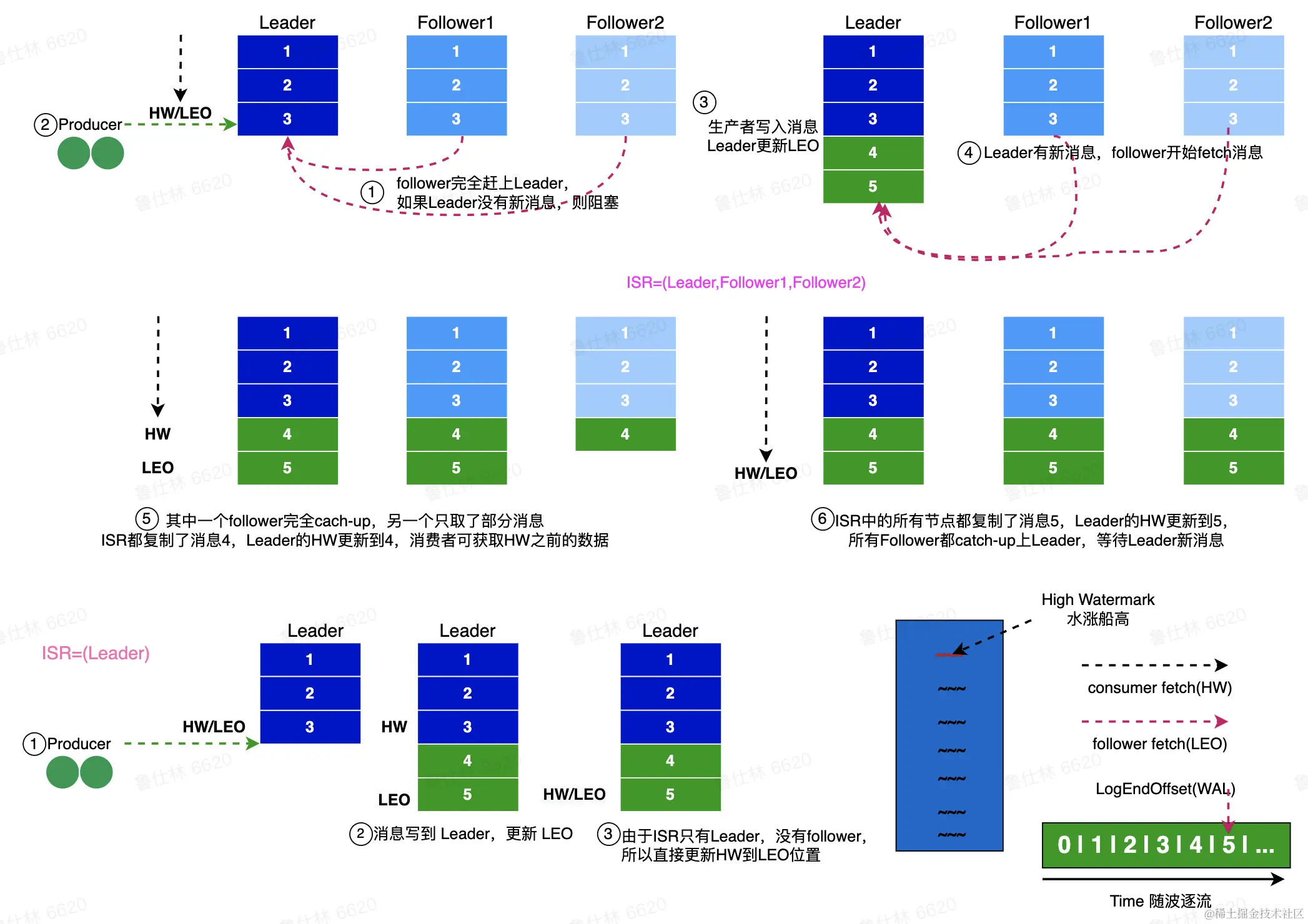

Kafka 副本同步

LEO
- Log End Offset，日志最未尾的数据
HW
- ISR 中最小的 LEO 作为 HW
- HW 的消息为C onsumer 可见的消息

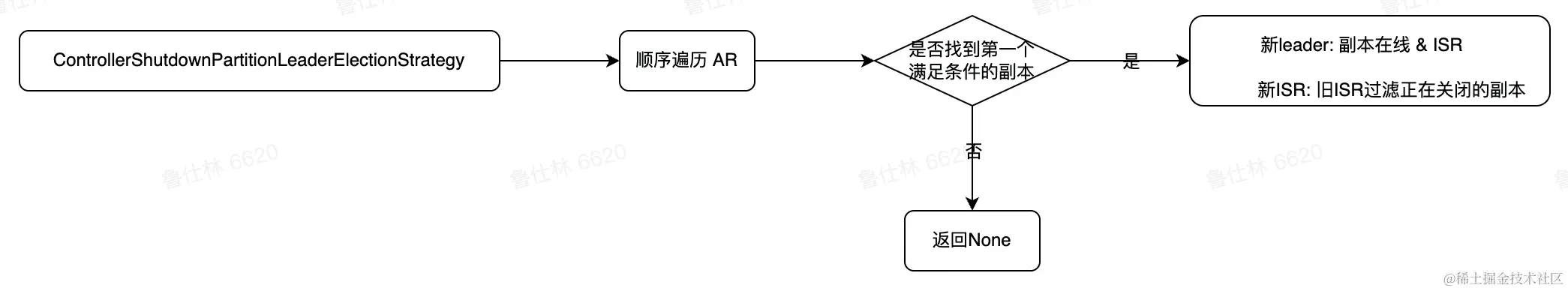

Kafka 副本选举

Clean 选举
- 优先选取 Isr 中的副本作为 leader
- 如果 Isr 中无可用副本，则 partition 不可用
Unclean 选举
- 优先选取 Isr 中的副本作为 leader
- 如果 Isr 中无可用副本，则选择其他存活副本

Kafka 集群扩缩容

Kafka 集群扩缩容之后的目标

Topic 维度
- partition 在各个 broker 之间分布是均匀的
- 同一个 partition 的 replica 不会分布在一台 broker
Broker 维度
- Broker 之间 replica 的数量是均匀的

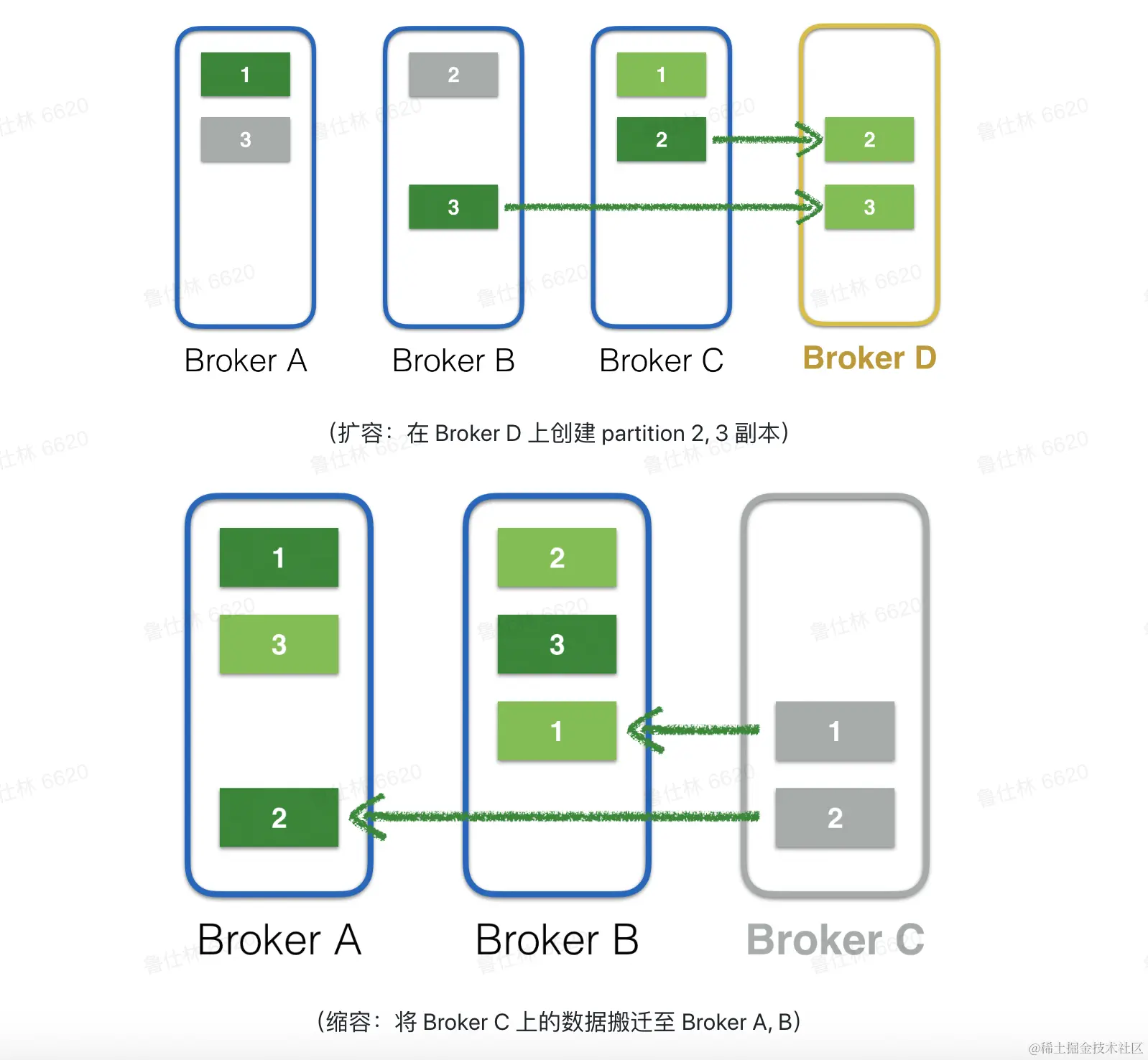

Kafka 集群扩容步骤

扩容 Broker 节点
- Leader 副本写入成功，Producer 即认为写成功
计算均衡的Replica 分布拓扑
- 保证 Topic 的 partition 在 broker 间分布均匀
- 保证Broker之间Replica分布均匀
Controller 负责新的副本分布元数据广播
- Controller将新的leader/follower 信息广播给 broker
Broker 负责新副本的数据同步
- Broker 上有需要同步数据的副本则进行数据同步

Kafka 集群缩容步骤

计算均衡的Replica分布拓扑
- 保证 Topic 的 partition 在 broker 间分布均匀
- 保证 Broker之间Replica 分布均匀
Controller负责新的副本分布元数据广播
- Controller 将新的 leader/follower 信息广播给broker
Broker负责新副本的数据同步
- Broker 上有需要同步数据的副本则进行数据同步
下线缩容的 Broker 节点
- 数据同步完毕之后下线缩容的 Broker节点

Kafka 集群扩缩容问题

扩缩容时间长
- 涉及到数据迁移,在生产环境中一次扩缩容可能要迁移TB甚至PB的数据
扩缩容期间集群不稳定
- 保证数据的完整性，往往会从最老的数据进行同步，这样会导致集群时刻处于从磁盘读取数据的状态，disk/net/cpu 负载都会比较高
扩缩容期间无法执行其他操作
- 在一次扩缩容操作结束之前，无法进行其他运维操作(扩缩容）

Kakfa 未来演进之路

Kafka 去除 zk 依赖

依赖 ZooKeeper 存在问题

元数据存取困难
- 元数据的存取过于困难，每次重新选举的controller需要把整个集群的元数据重新restore，非常的耗时且影响集群的可用性。
元数据更新网络开销大
- 整个元数据的更新操作也是以全星推的方式进行，网络的开销也会非常大。
强耦合违背软件设计原则
- zookeeper对于运维来说，维护Zookeeper也需要一定的开销，并且kaika强耦合与zk也并不好，还得时刻担心zk的宕机问题，违背软件设计的高内聚，低耦合的原则。
网络分区复杂度高
- Zookeeper本身并不能兼顾到broker与broker之间通信的状态，这就会导致网络分区的复杂度成几何倍数增长。
并发访问 zk 问题多
- Zookeeper本身并不能兼顾到broker与broker之间通信的状态，这就会导致网络分区的复杂度成几何倍数增长。

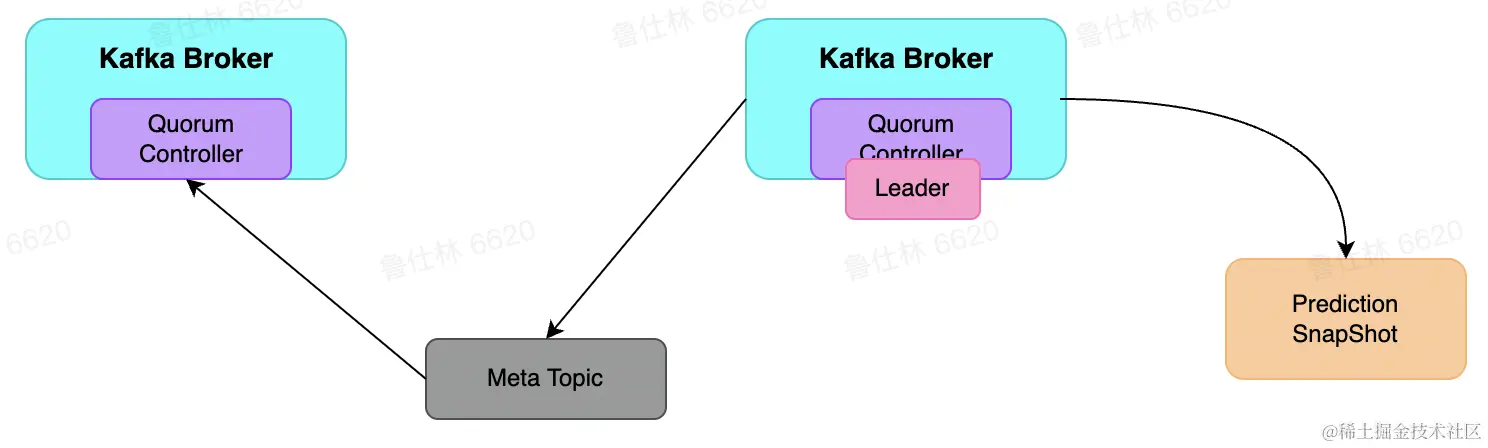

Kafka 依赖 KRaft

Process.Roles = Broker
- 服务器在 KRaft 模式下充当 Broker
Process.Roles = Controller
- 服务器在 KRaft 模式下充当 Controller
Process.Roles = Broker,Controller
- 服务器在 KRaft 模式下充当 Broker 和 Controller
Process.Roles = null
- 那么集群就假定是运行在ZooKeeper模式下。

Raft算法

不同于Paxos算法直接从分布式一致性问题出发推导出来，Raft算法则是从多副本状态机的角度提出，用于管理多副本状态机的日志复制。Raft实现了和Paxos相同的功能，它将一致性分解为多个子问题：Leader选举（Leader election）、日志同步（Log replication）、安全性（Safety）、日志压缩（Log compaction）、成员变更（Membership change）等。同时，Raft算法使用了更强的假设来减少了需要考虑的状态，使之变的易于理解和实现。

Raft将系统中的角色分为领导者（Leader）、跟从者（Follower）和候选人（Candidate）：

Leader：接受客户端请求，并向Follower同步请求日志，当日志同步到大多数节点上后告诉Follower提交日志。
Follower：接受并持久化Leader同步的日志，在Leader告之日志可以提交之后，提交日志。
Candidate：Leader选举过程中的临时角色。

Raft要求系统在任意时刻最多只有一个Leader，正常工作期间只有Leader和Followers。

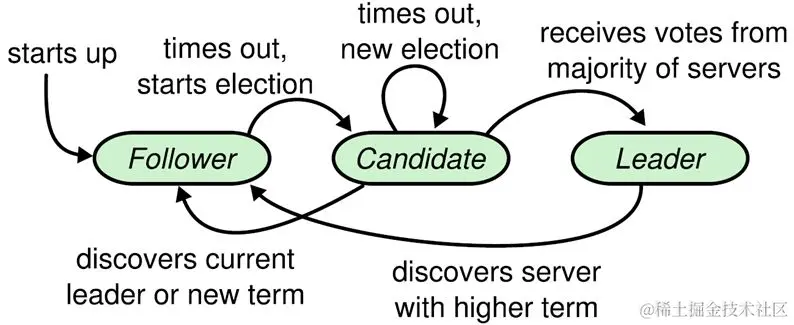

Raft算法角色状态转换如下：

Follower只响应其他服务器的请求。如果Follower超时没有收到Leader的消息，它会成为一个Candidate并且开始一次Leader选举。收到大多数服务器投票的Candidate会成为新的Leader。Leader在宕机之前会一直保持Leader的状态。

参考文档zhuanlan.zhihu.com/p/32052223

Kafka 运维/调优经验介绍

Kafka 单机吞吐

Kafka Version
- 2.3.1
机器配置
- 40C 500GB 12 * 1TB 25GB网卡
写入配置
- Ack = -1, replica = 3,in_sync_replica = 2-3之间
- 单条消息 5 KB
吞吐
- 单机150MB/s

参数调用

zookeeper.session.timeout.ms = 30000 # zookeeper连接超时时长
log.segment.bytes = 536870912
log.retention.hours = 36
log.retention.bytes = 274877906944
num.network.threads = 32
num.io.threads = 200
auto.create.topics.enable = false # 自动创建topic
auto.leader.rebalance.enable = false # 自动leader的平衡(负载均衡)
unclean.leader.election.enable = false # unclean选举
advertised.listeners = SASL_PLAINTEXT://:,PLAINTEXT://:
security.inter.broker.protocol = SASL_PLAINTEXT

扩缩容优化

Topic-Partition均匀分布在 Broker 间
Broker 间的Replica是均匀的

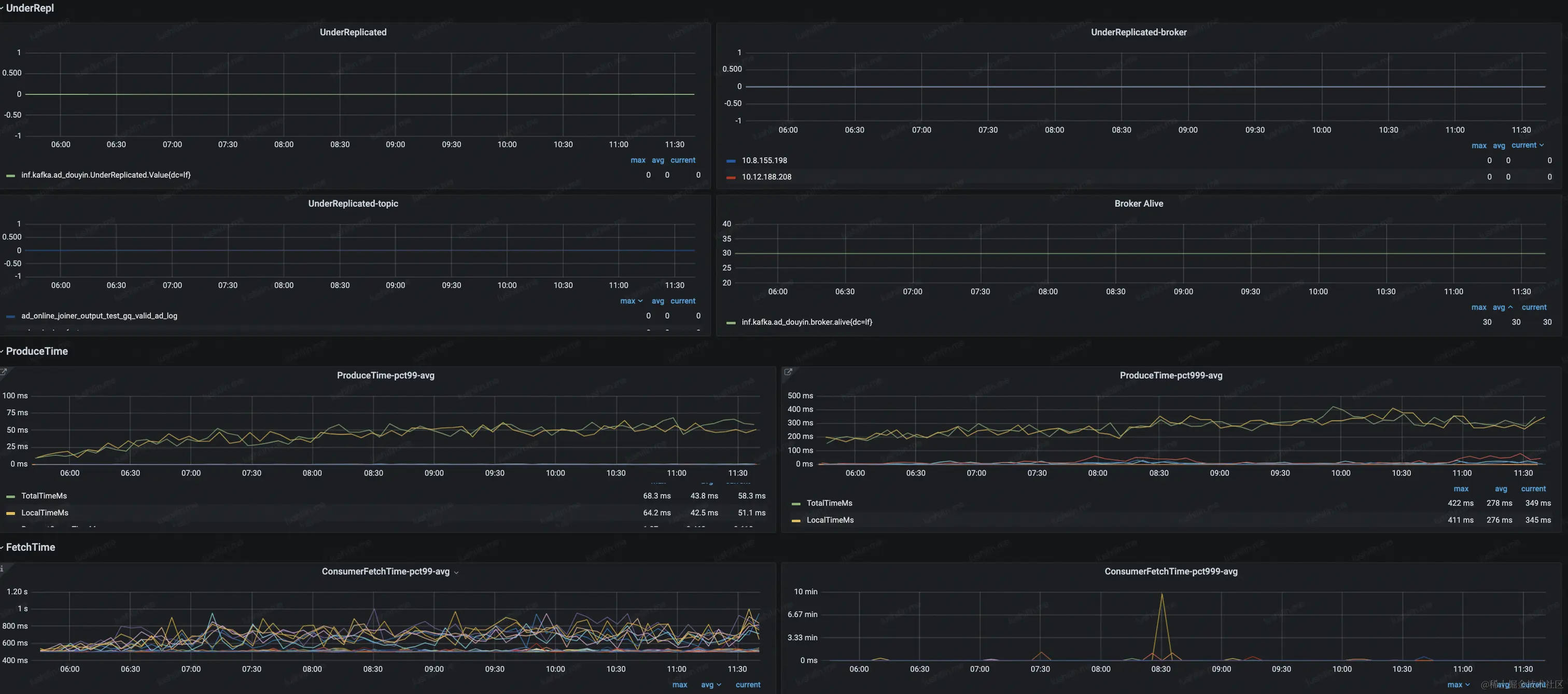

指标可视化

Pulsar 详解

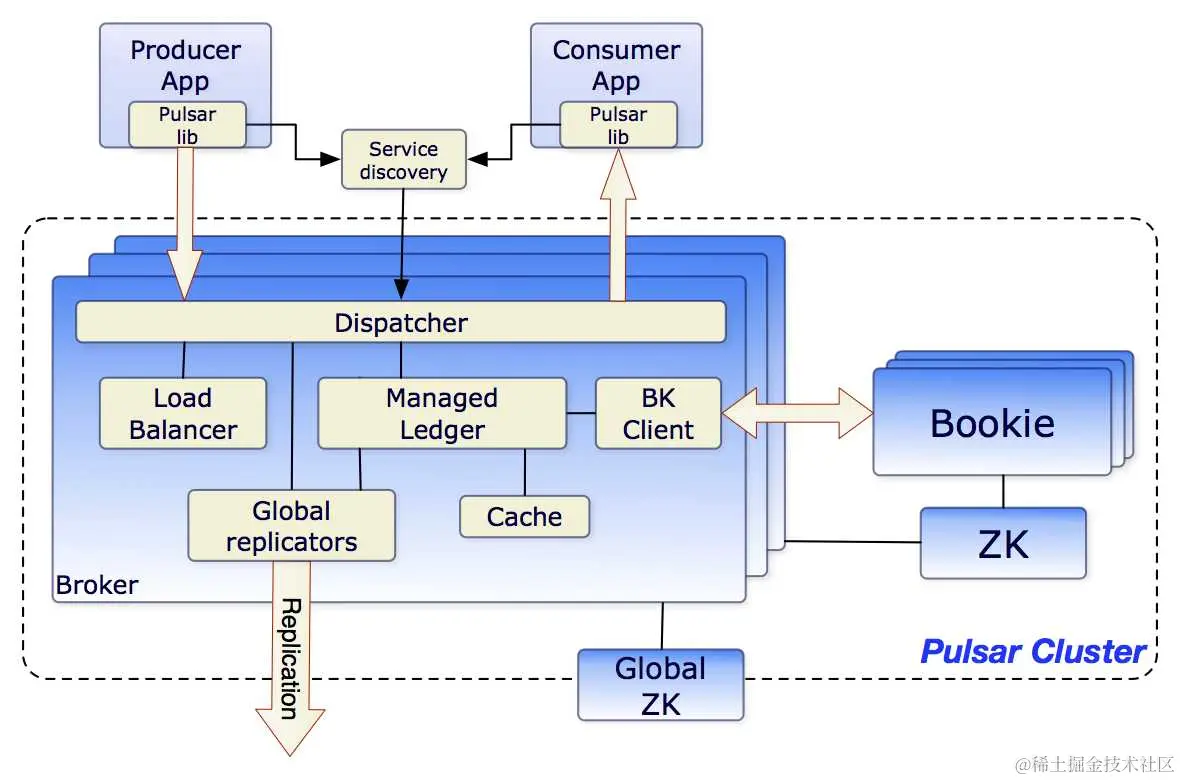

Pulsar 架构介绍

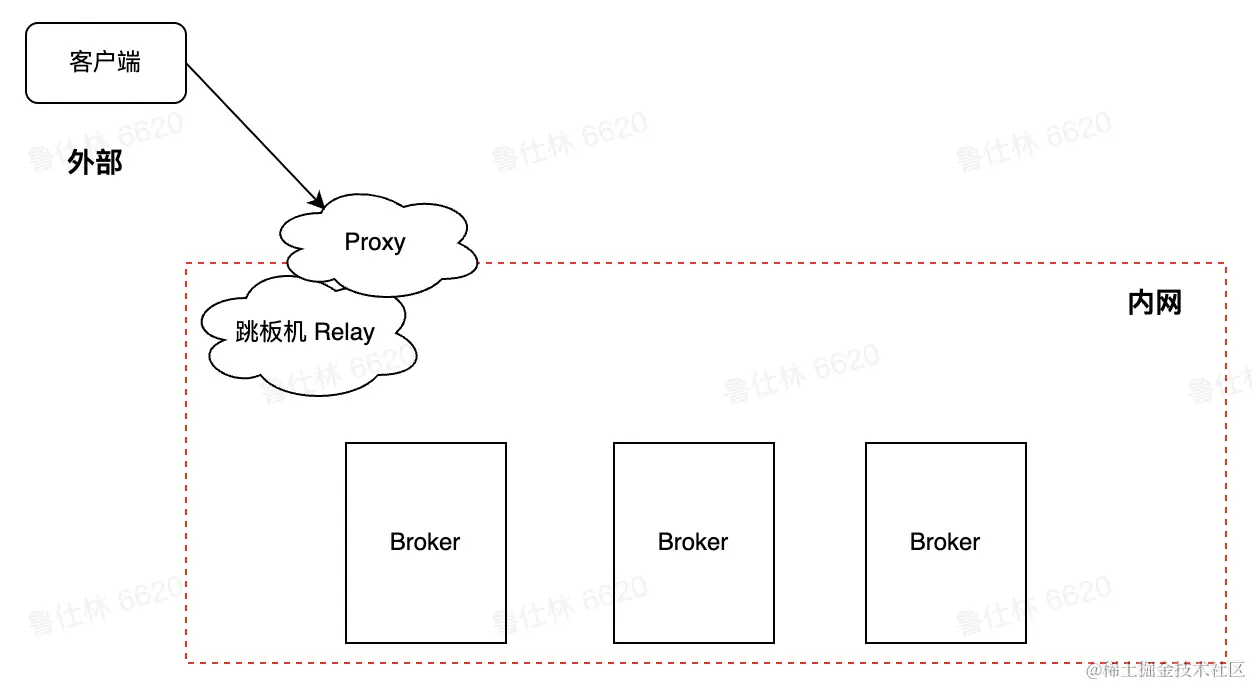

Pulsar Proxy

Pulsar 客户端连接集群的两种方式
- Pulsar Client -> Broker
- Pulsar Client -> Proxy
Pulsar Proxy 的作用及应用场景
- 部分场景无法知道 Broker 地址，如云环境或者Kubernetes环境
- Proxy提供类似 GateWay 代理能力，解耦客户端和 Broker，保障 Broker 安全

Pulsar Broker

Pulsar Broker 无状态组件，负责运行两个模块
- Http 服务器
  - 暴露了restful 接口，提供生产者和消费者 topic 查找 api
- 调度分发器
  - 异步的tcp服务器，通过自定义二进制协议进行数据传输
Pulsar Broker 作为数据层代理
- Bookie通讯
  - 作为Ledger代理负责和Bookie进行通讯
- 流量代理
  - 消息写入 Ledger 存储到 Bookie
  - 消息缓存在堆外，负责快速响应

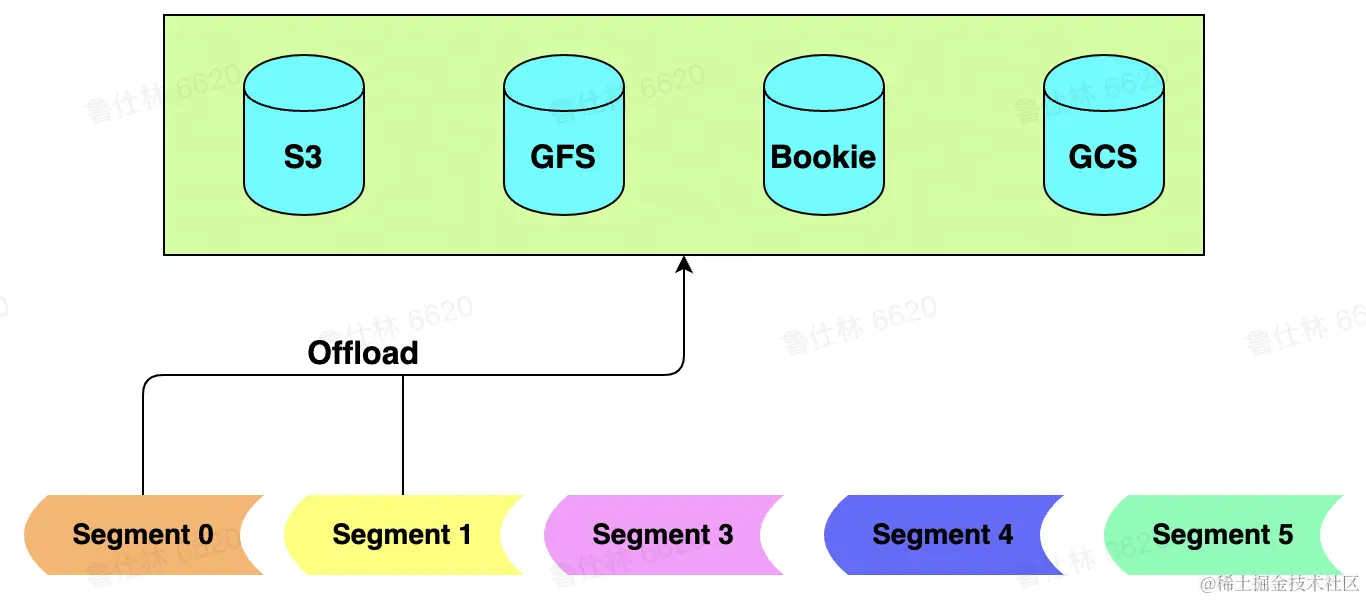

Pulsar Storage

Pulsar数据存储 Segment 在不同存储中的抽象
- 分布式 Journal 系统(Bookeeper) 中为 Joumal/Ledger
- 分布式文件系统(GFS/HDFS)中为文件
- 普通磁盘中为文件
- 分布式对象存储中为对象

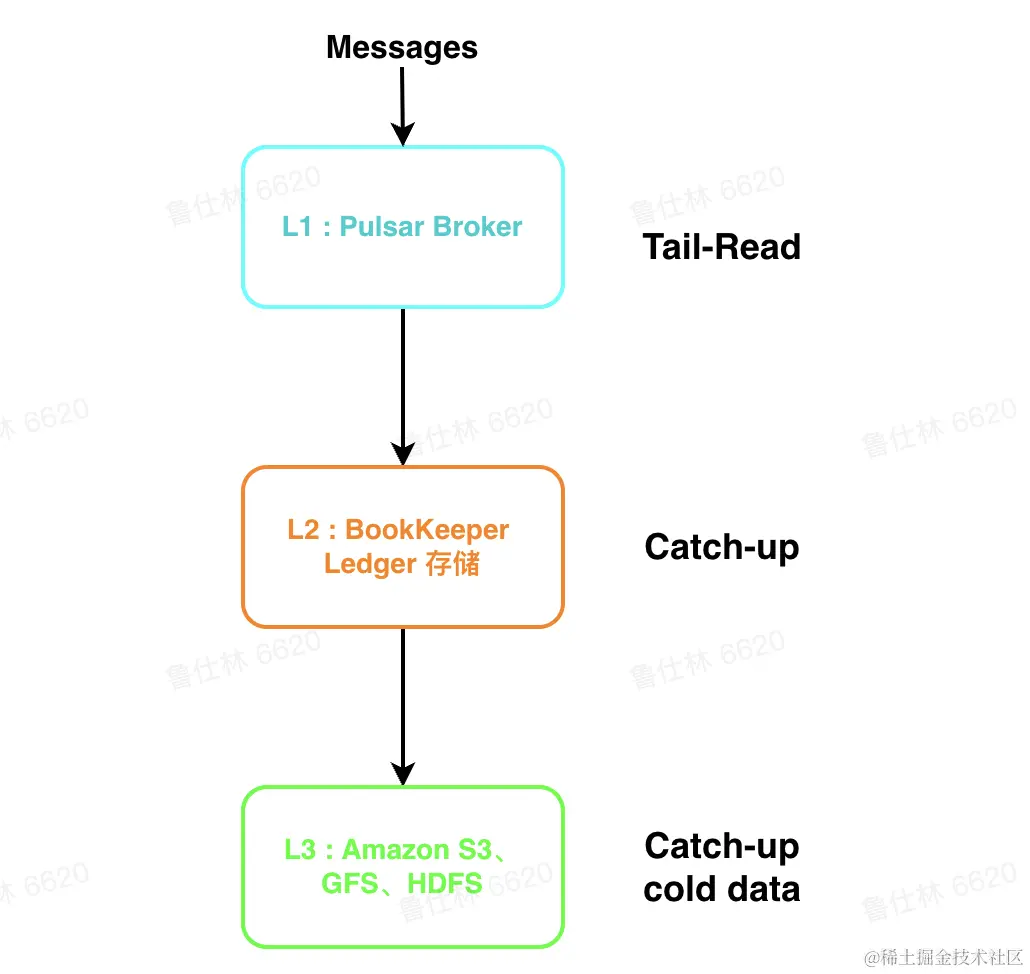

定义好抽象之后，即可实现多介质存储

L1(缓存):
- Broker使用堆外内存短暂存储消息
- 适用于 Tail-Read 读场景
L2(Bookkeeper):
- Bookkeeper使用Qurom 写，能有效降低长尾, latency 低
- 适用于Catch-Up较短时间内的较热数据
L3(S3等冷存):
- 存储成本低，扩展性好
- 适用于 Catch-Up 长时间内的冷数据

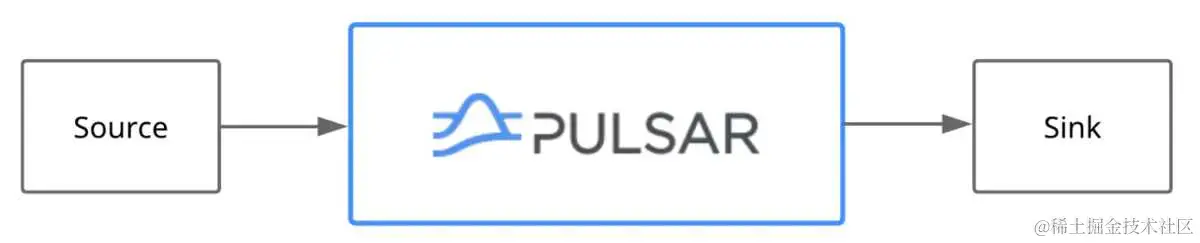

Pulsar IO 连接器

Pulsar IO分为输入 (Input）和输出（Output）两个模块，输入代表数据从哪里来，通过Source 实现数据输入。输出代表数据要往哪里去，通过Sink实现数据输出。
Pulsar 提出了 IO (也称为Pulsar Connector），用于解决Pulsar 与周边系统的集成问题，帮助用户高效完成工作。
目前 Pulsar IO 支持非常多的连接集成操作：例如HDFS、Spark、Flink、Flume、Es、HBase等。

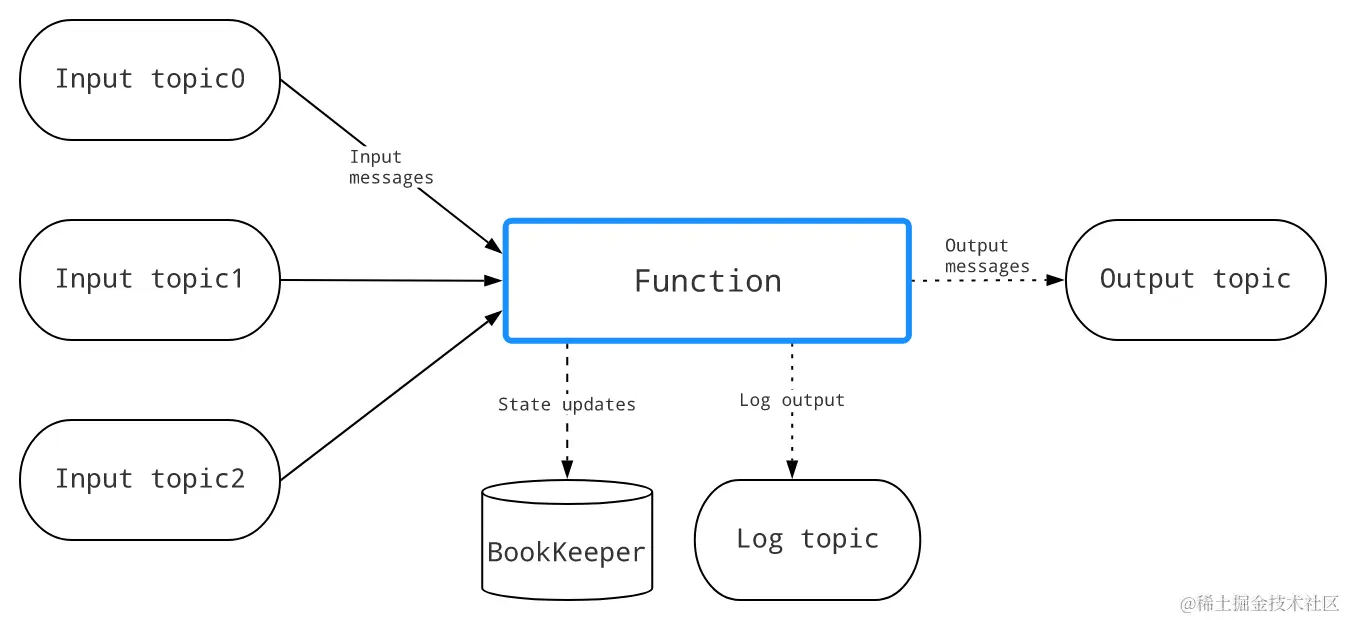

Pulsar Functions (轻量级计算框架）

Pulsar Functions 是一个轻量级计算框架，提供一个部署简单、运维简单、API简单的FAAS平台。
Pulsar Functions 提供基于事件的服务，支持有状态与无状态的多语言计算，是对复杂的大数据处理框架的有力补充。
使用 Pulsar Functions，用户可以轻松地部署和管理 function，通过 function 从 Pulsar topic 读取数据或者生产新数据到 Pulsar topic。

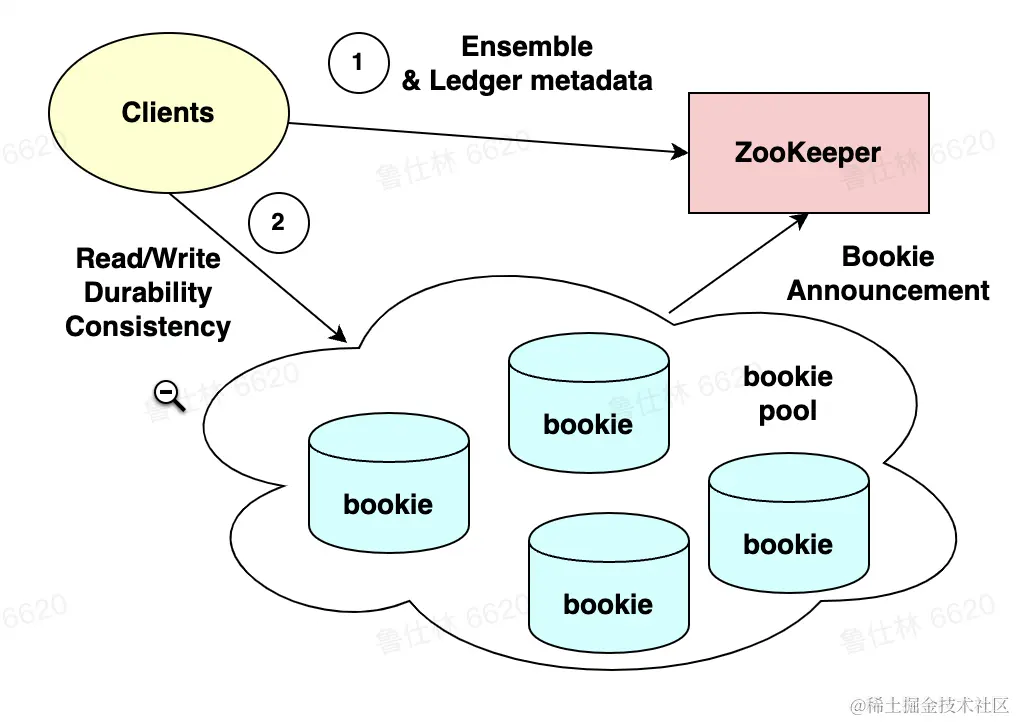

Bookeeper 整体架构

Bookeeper 读写流程

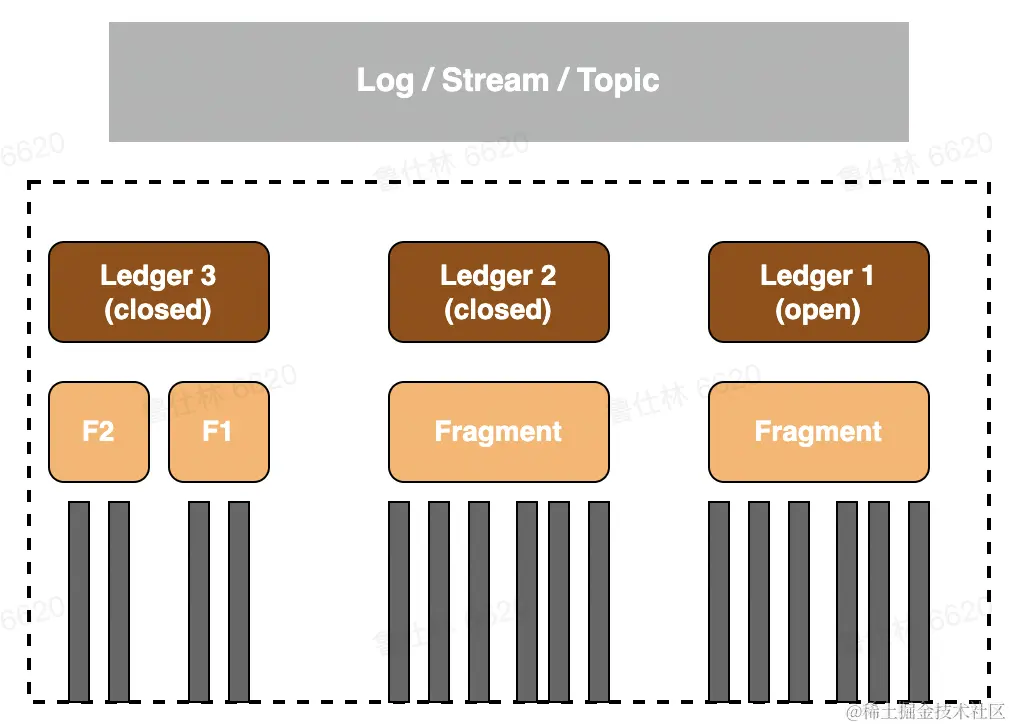

Bookkeeper 基本概念

Ledger: BK 的一个基本存储单元, BK Client 的读写操作都是以Ledger为粒度的
Fragment: BK 的最小分布单元 (实际上也是物理上的最小存储单元），也是 Ledger 的组成单位，默认情况下一个Ledger 会对应的一个Fragment(一个Ledger 也可能由多个Fragment组成)
Entry：每条日志都是一个Entry，它代表一个record，每条 record 都会有一个对应的 entry id

Bookkeeper 新建 Ledger

Ensemble size(E): 一个 Ledger 所涉及的 Bookie 集合
Write Quorum Size(Qw):副本数
Ack Quorum Size(Qa): 写请求成功需要满足的副本数

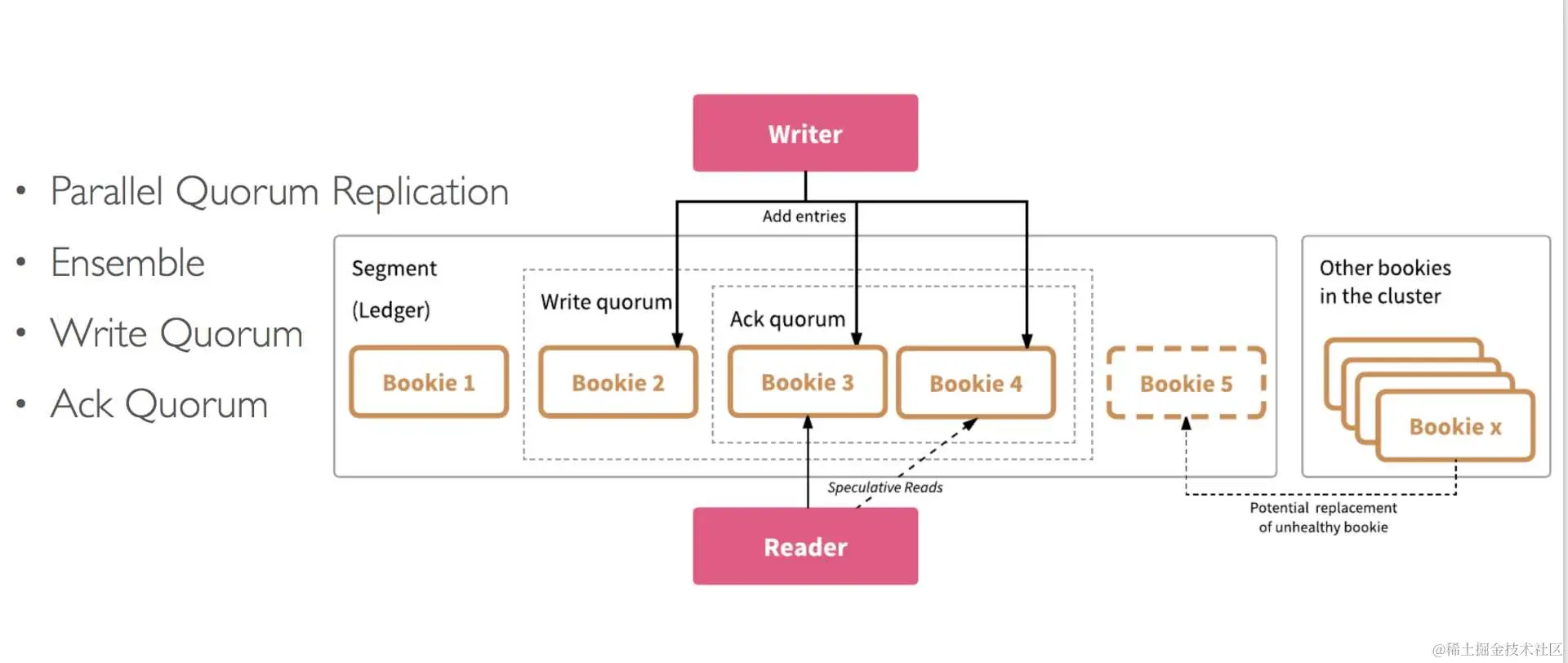

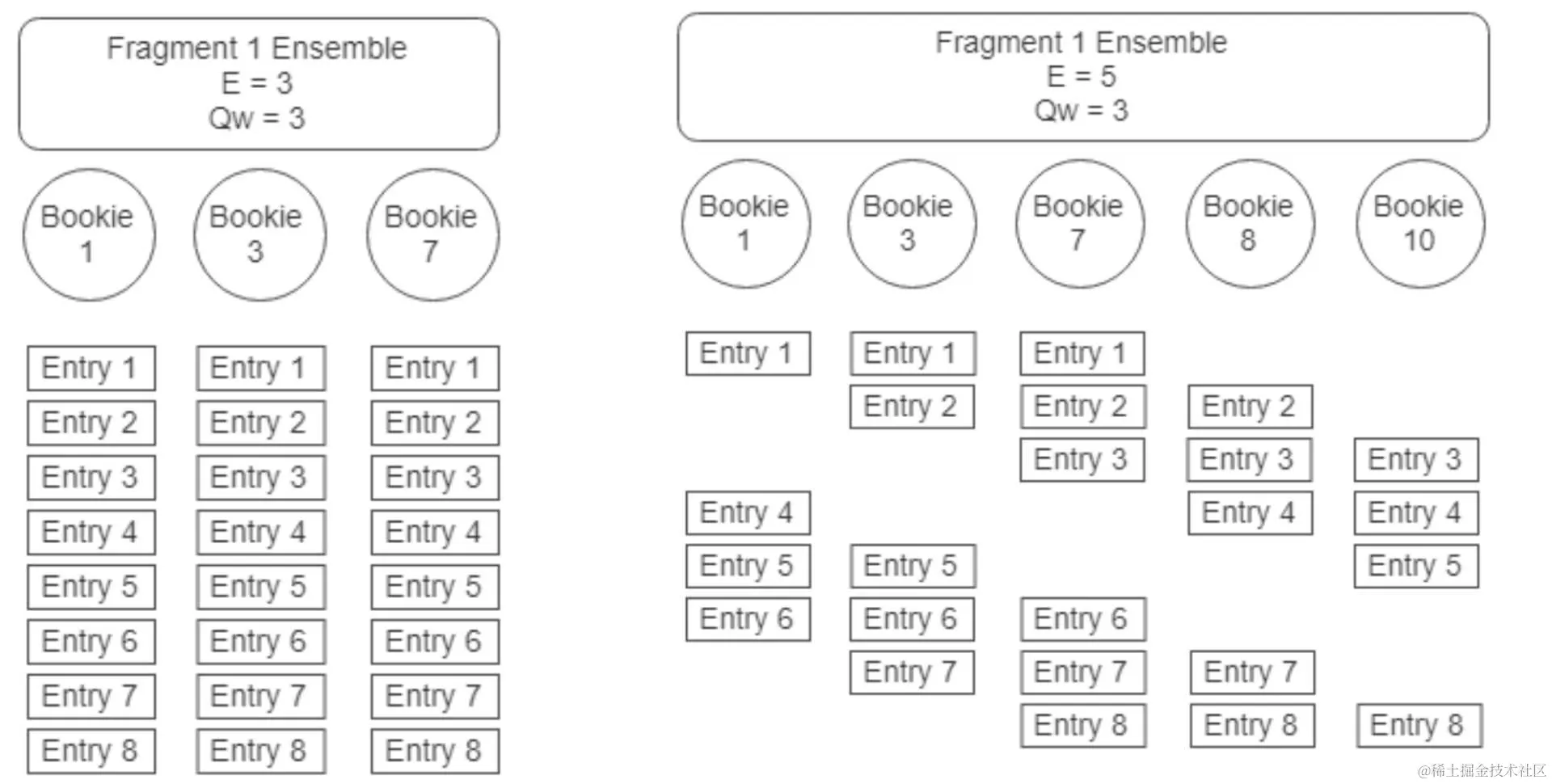

Bookkeeper Ledger分布

从 Bookie Pool 挑选 Bookies 构成 Ensemble
Write Quorum Size 决定发送给哪些 Bookies
Ack Quorum Size 决定收到几个Ack 即为成功

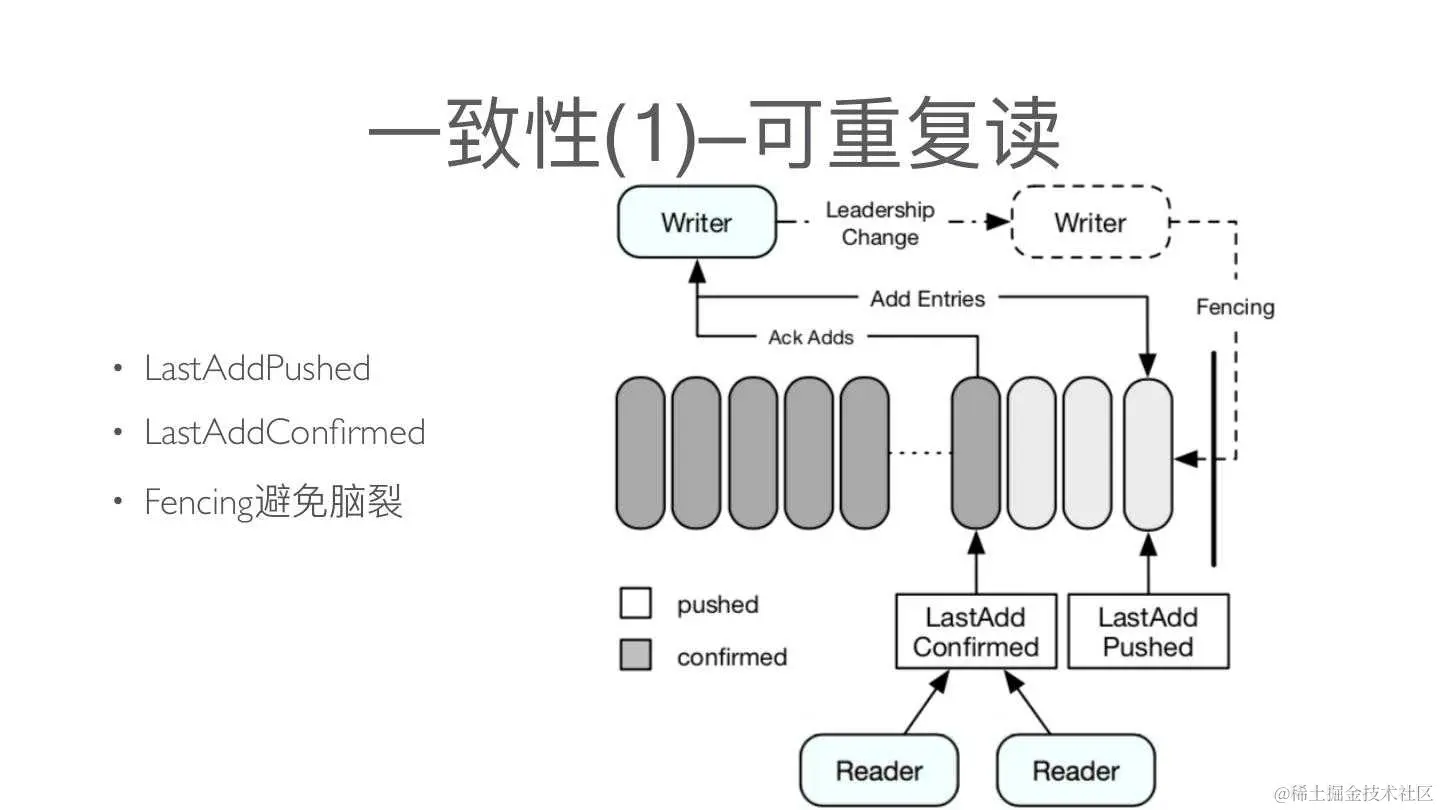

Bookkeeper 写一致性

LastAddPushed
LesAqacommed
Fencing 避免脑裂

Bookkeeper 读一致性

所有的 Reader 都可以安全读取 Entry ID 小于或者等于 LAC 的记录，从而保证reader 不会读取未确认的数据，从而保证了 reader之间的一致性

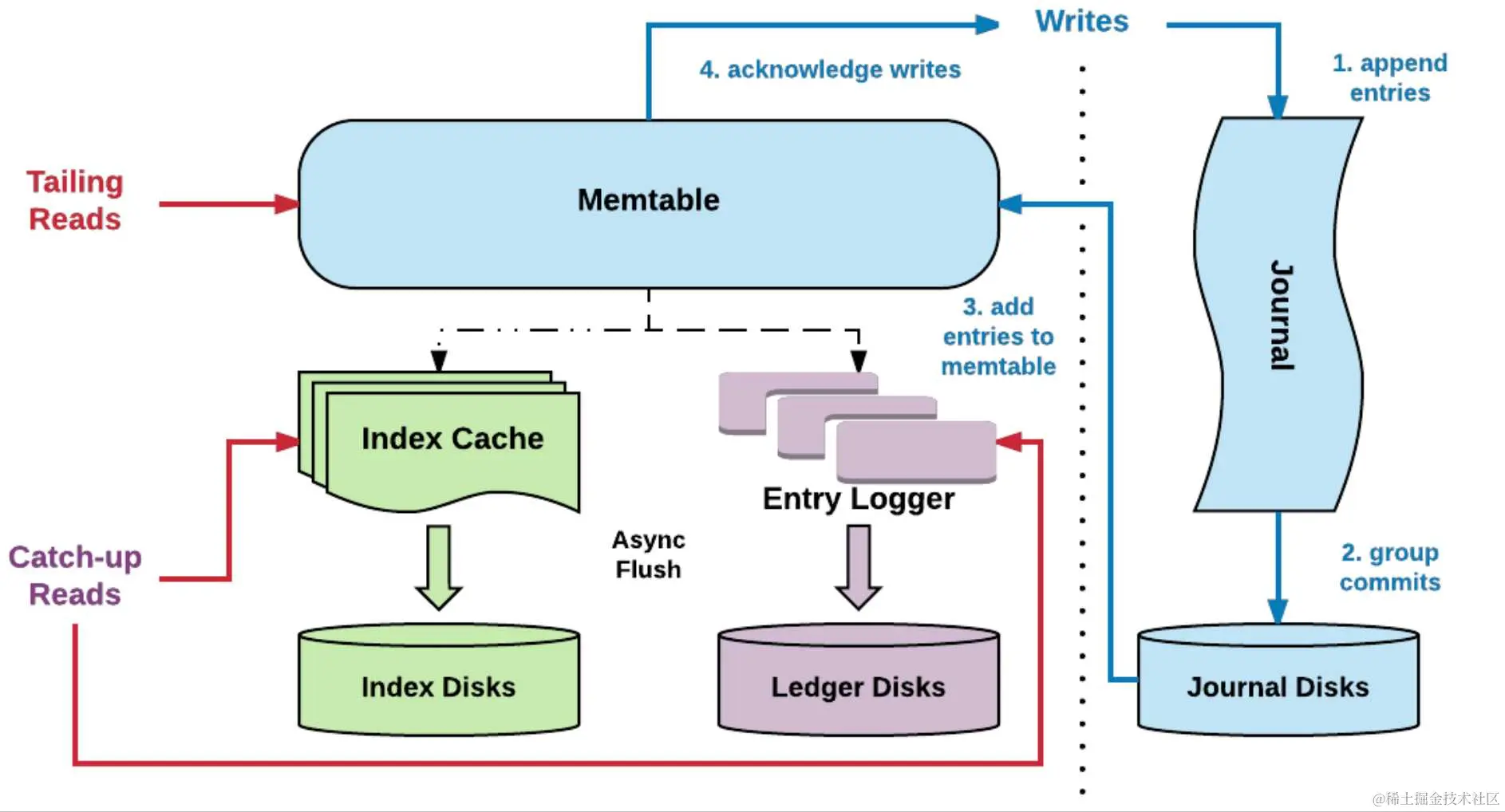

Bookkeeper 读写分离

写入优化:
- 写入时，不但会写入到 Journal 中还会写入到缓存(memtable)中，定期会做刷盘(刷盘前会做排序, 通过聚合+排序优化读取性能）
读取优化:
- 先读Memtable, 没命中再通过索引读磁盘
- Ledger Device 中会维护一个索引结构，存储在RocksDB中，它会将(Ledgerld, Entryld) 映射到(EntryLogld，文件中的偏移量)

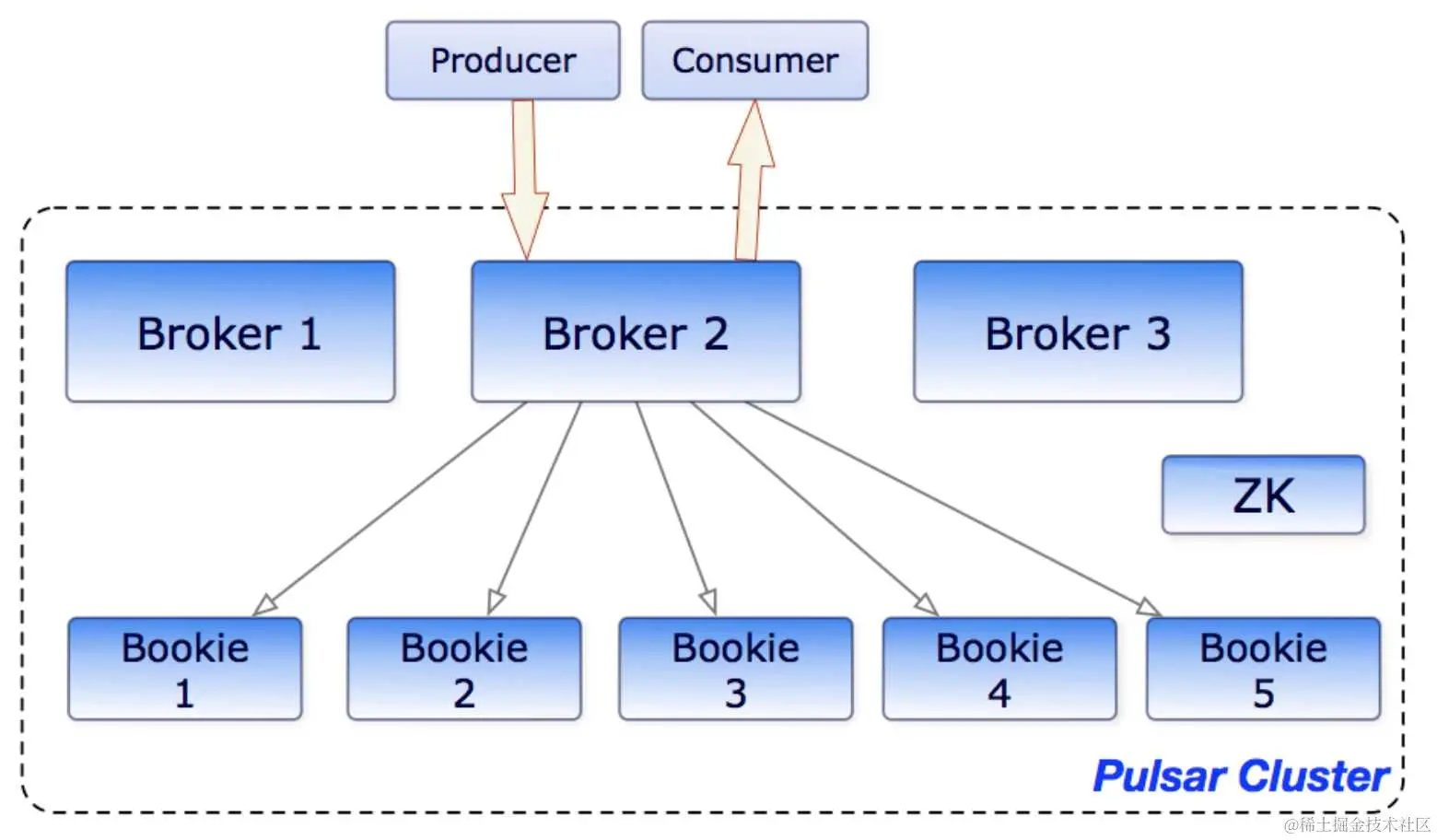

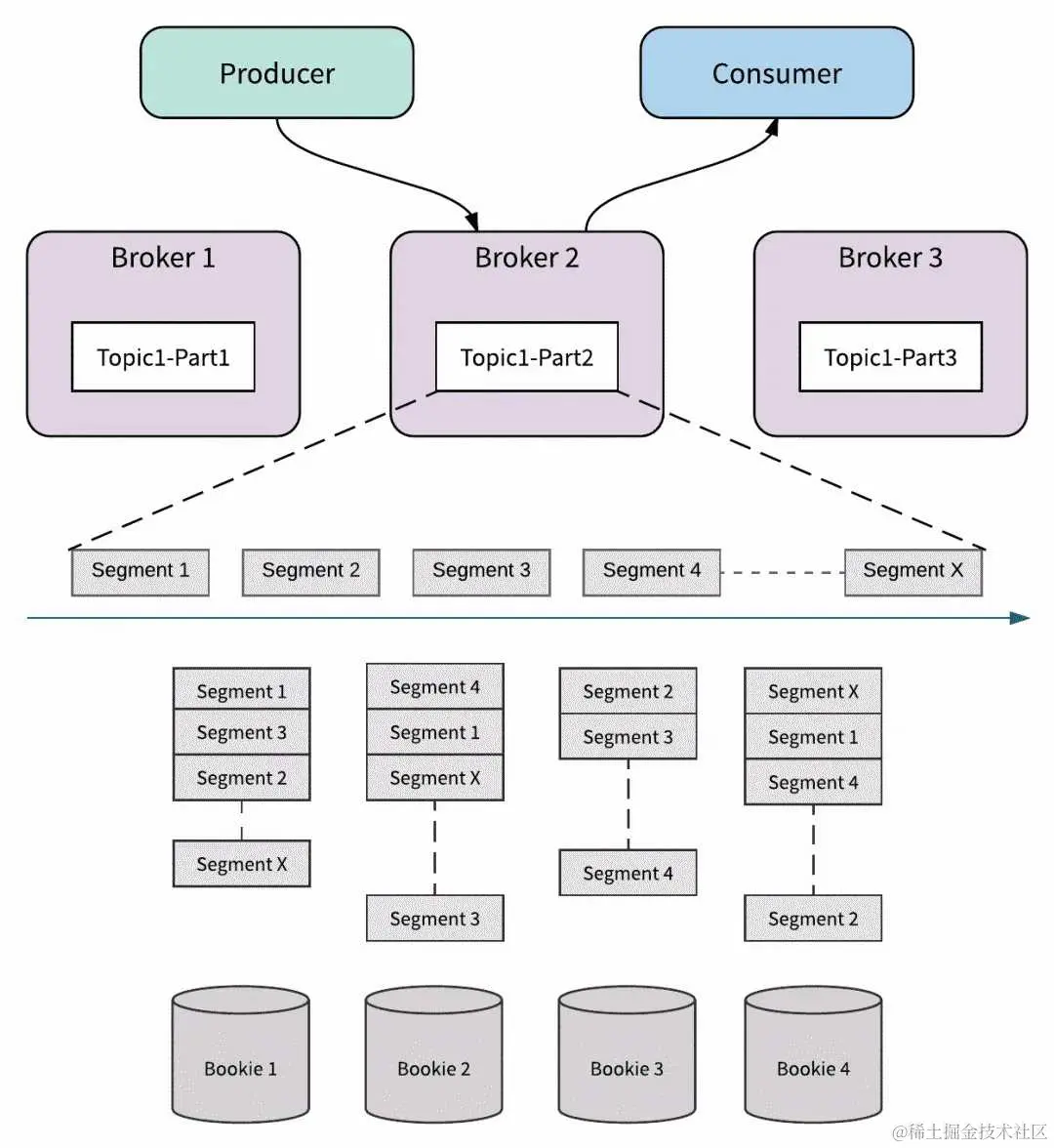

Bookkeeper with pulsar

Topic-Partition:
- Topic 由多个 partition组成
- Partition 由多个segment组成
- Segment 对应 Ledger
可以发现:
- Partition <-> Broker之间只是映射关系
- Broker在扩缩容的过程中只需要更改映射即可

Pulsar 功能介绍

Pulsar 生产模式

Access Mode	Describtion
Shared	多个 Producer 可以同时往一个 Topic 中生产消息
Exclusive	独占模式生产，只有一个Producer 可以 connect 并生产消息其他Producer可以启动成功，作为Stand-by
ExclusiveWithFencing	独占模式生产，只有一个Producer可以connect 并生产消息其他Producer启动时，老的Producer 会断开连接
WaitForExclusive	独占模式生产，只有一个Producer 可以connect 并生产消息其他Producer会卡在创建 Producer 环节

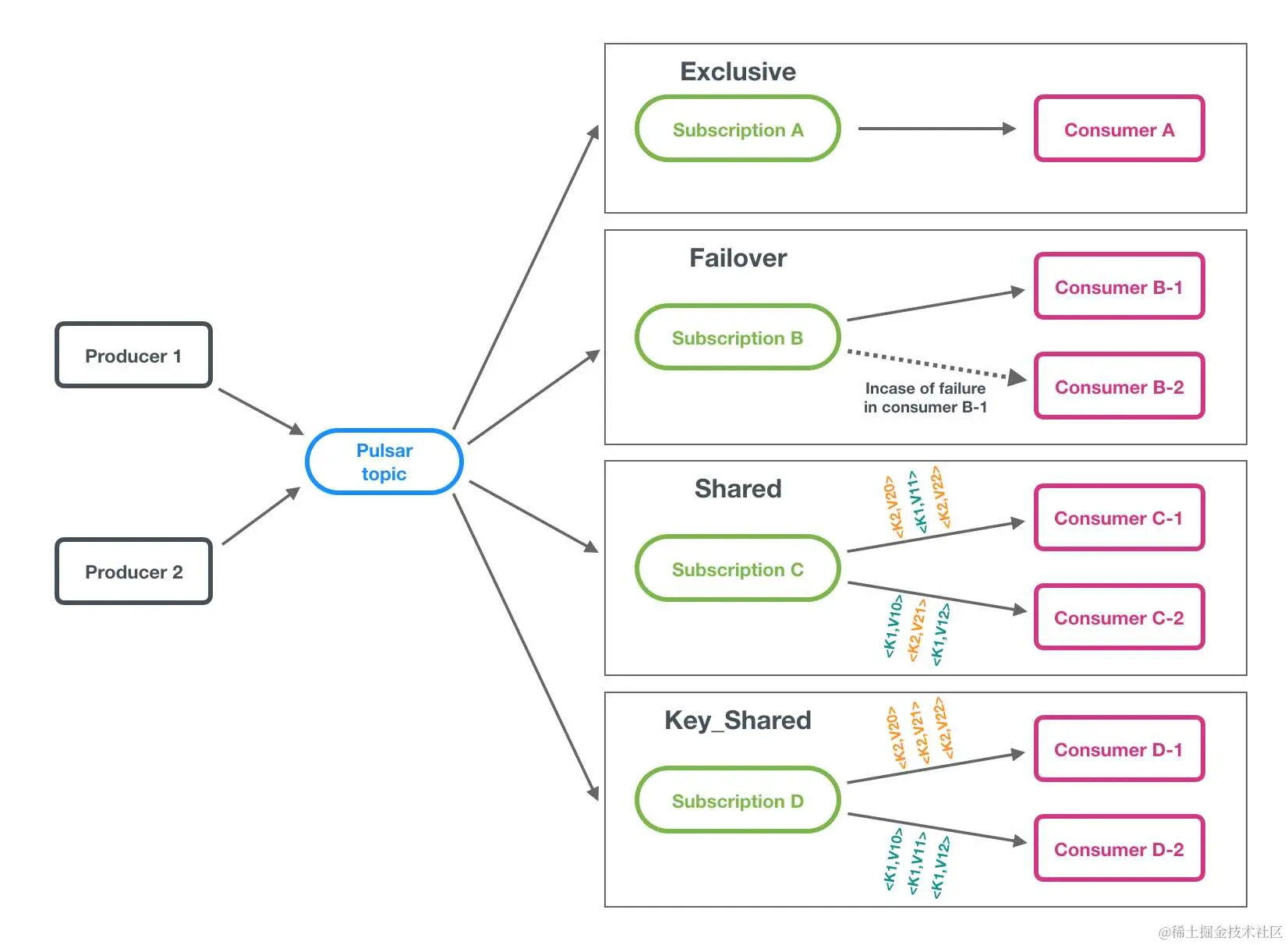

Pulsar 消费模式

Exclusive
Failover
Shared
Key_Shared

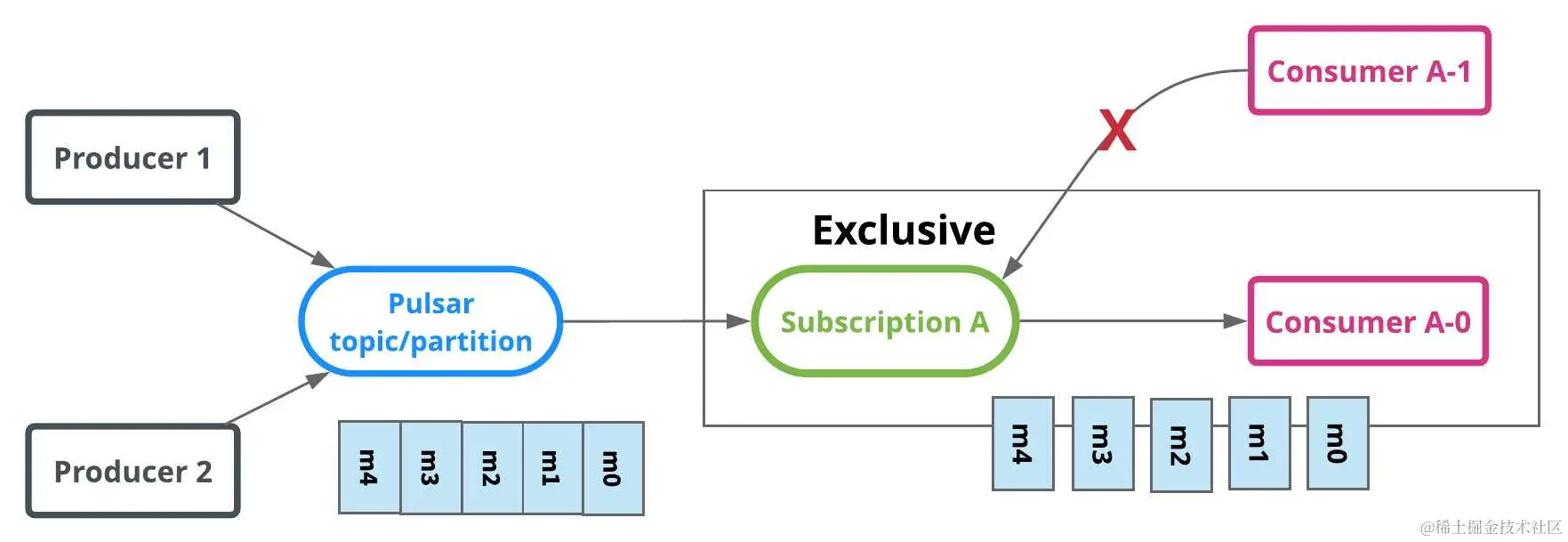

Exclusive 消费模式

独占订阅（Stream流模型)

独占订阅中，在任何时间，一个消费者组（订阅）中有且只有一个消费者来消费Topic中的消息。

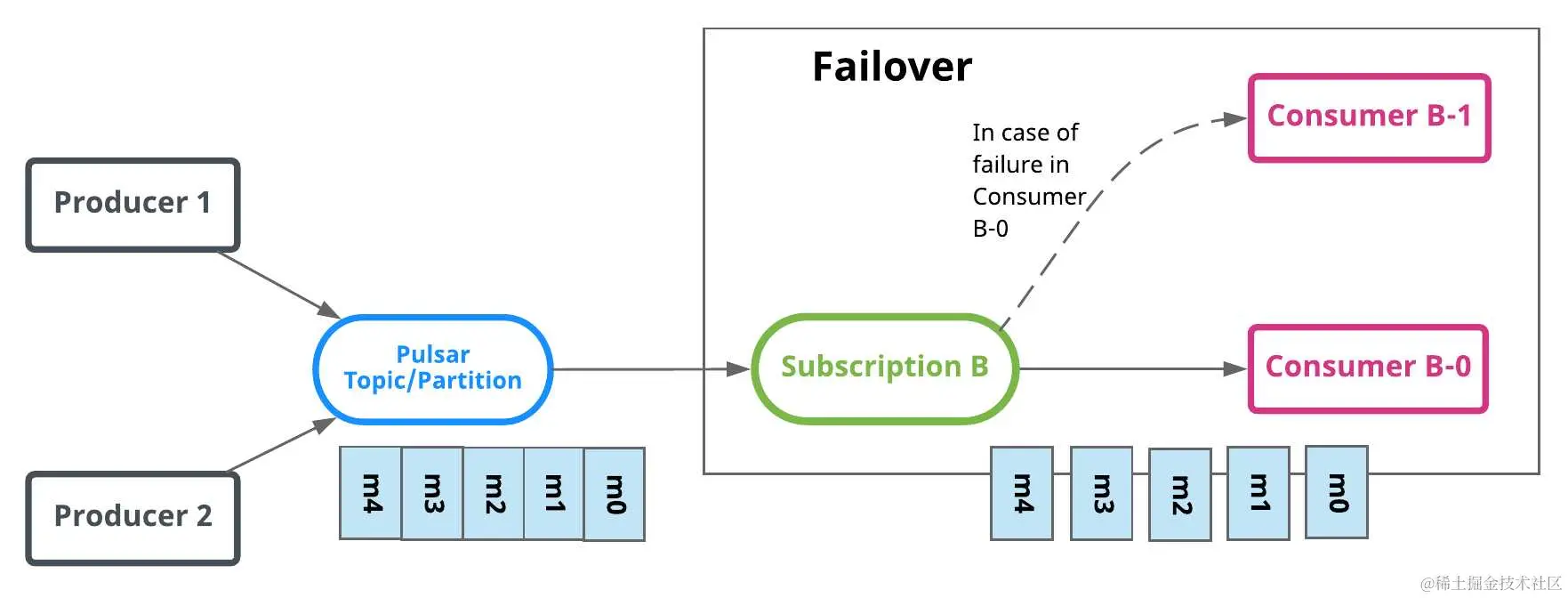

Failover 消费模式

故障切换（Stream流模型）

使用故障切换订阅，多个消费者（Consumer) 可以附加到同一订阅。但是,一个订阅中的所有消费者, 只会有一个消费者被选为该订阅的主消费者。其他消费者将被指定为故障转移消费者。

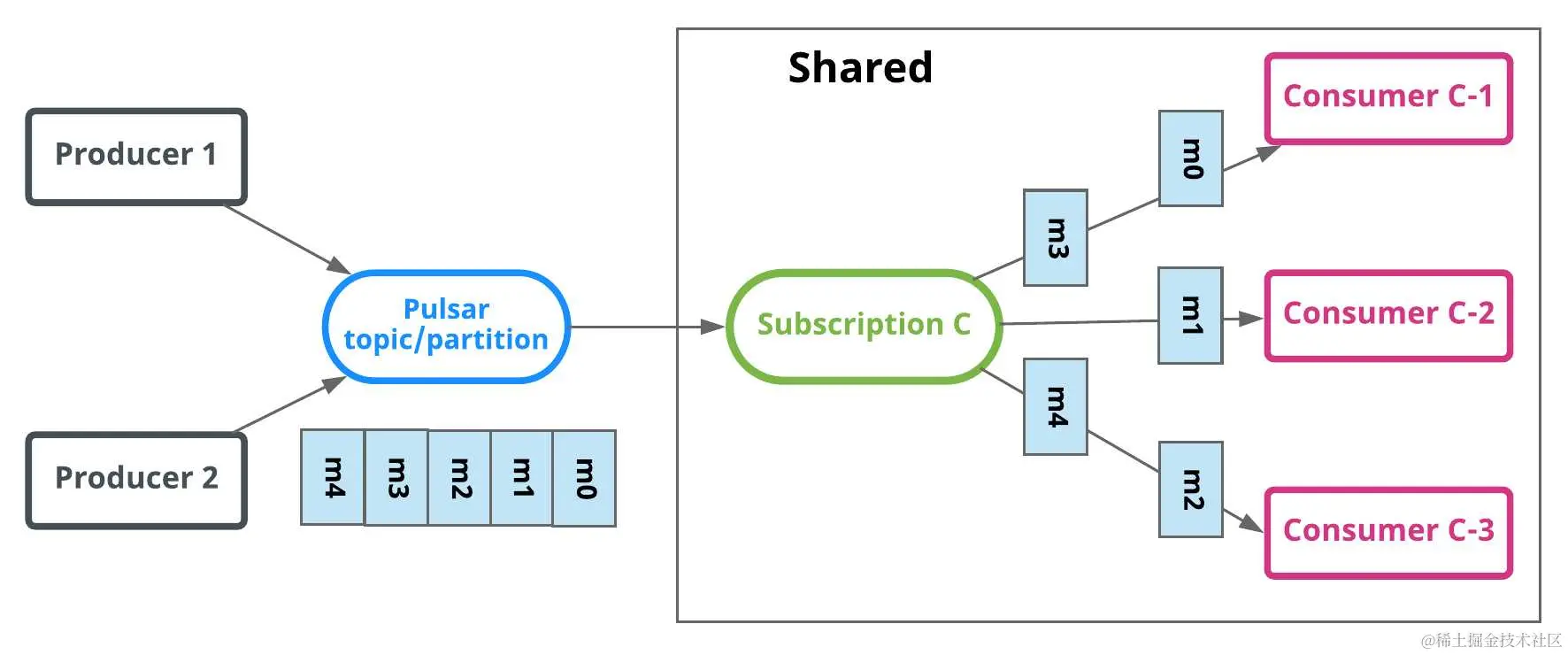

Shared 消费模式

共享订阅（Queue队列模型)

使用共享订阅，在同一个订阅背后，用户按照应用的需求挂载任意多的消费者。订阅中的所有消息以循环分发形式发送给订阅背后的多个消费者，并且一个消息仅传递给一个消费者。

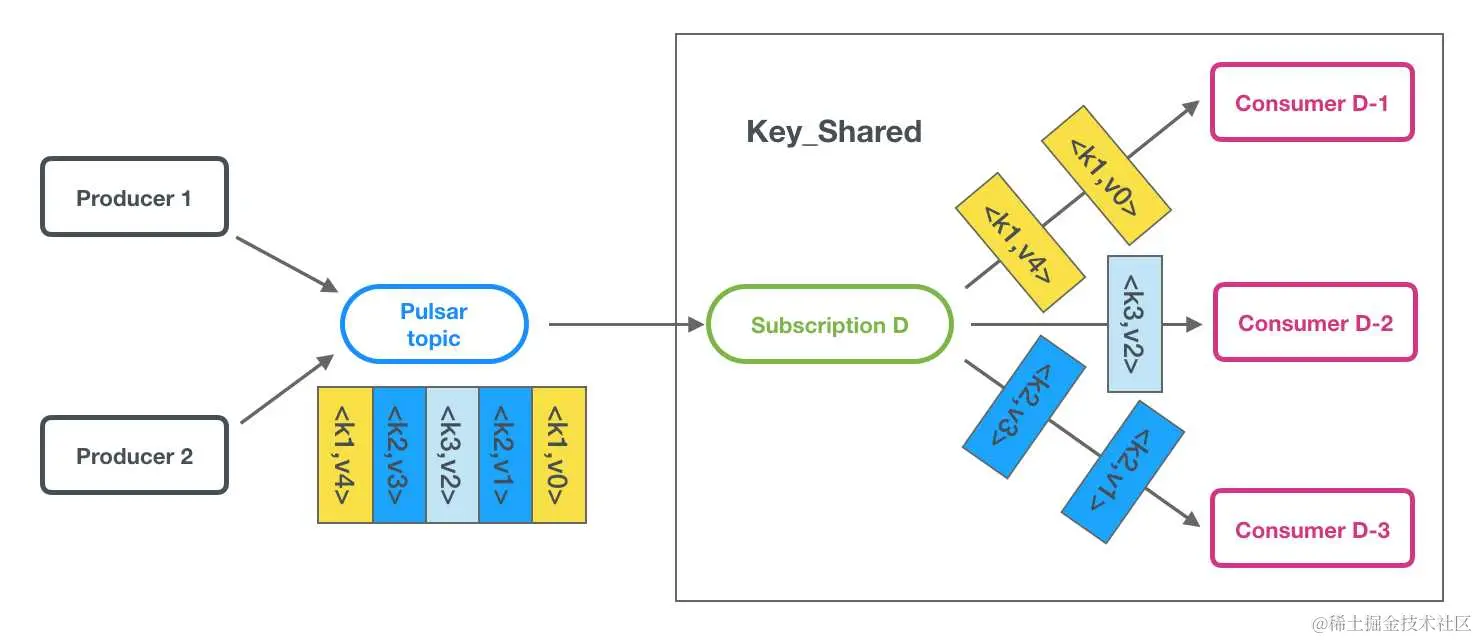

Key_Shared 消费模式

按Key共享订阅(Queue队列模型)

使用共享订阅，在同一个订阅背后，用户按照应用的需求挂载任意多的消费者。订阅中的所有消息以 key-hash 发送给订阅背后的多个消费者，并且一个消息仅传递给一个消费者。

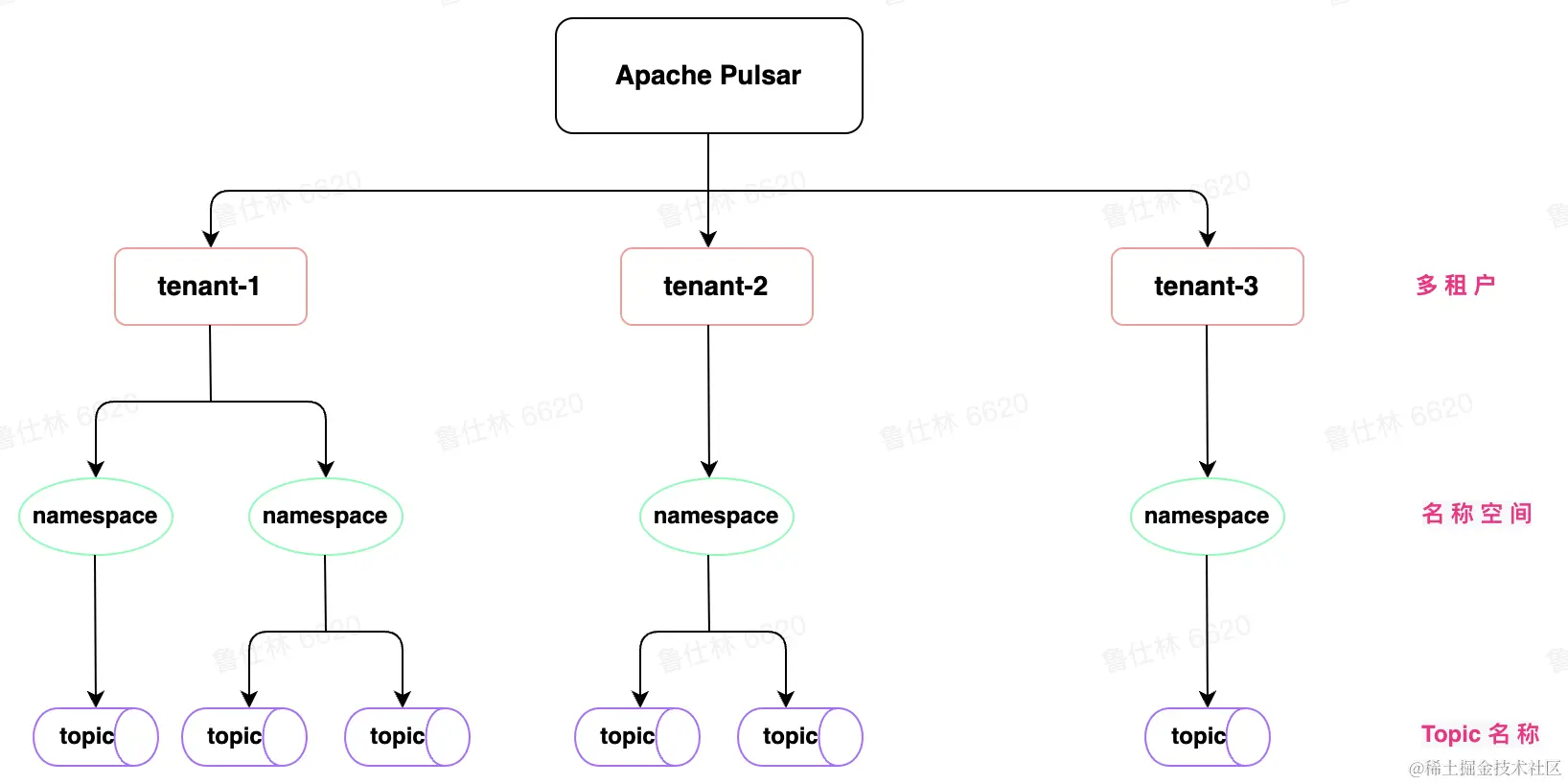

Pulsar 多租户

Pulsar 多租户体现在Url中 persistent://tenant/namespace/topic

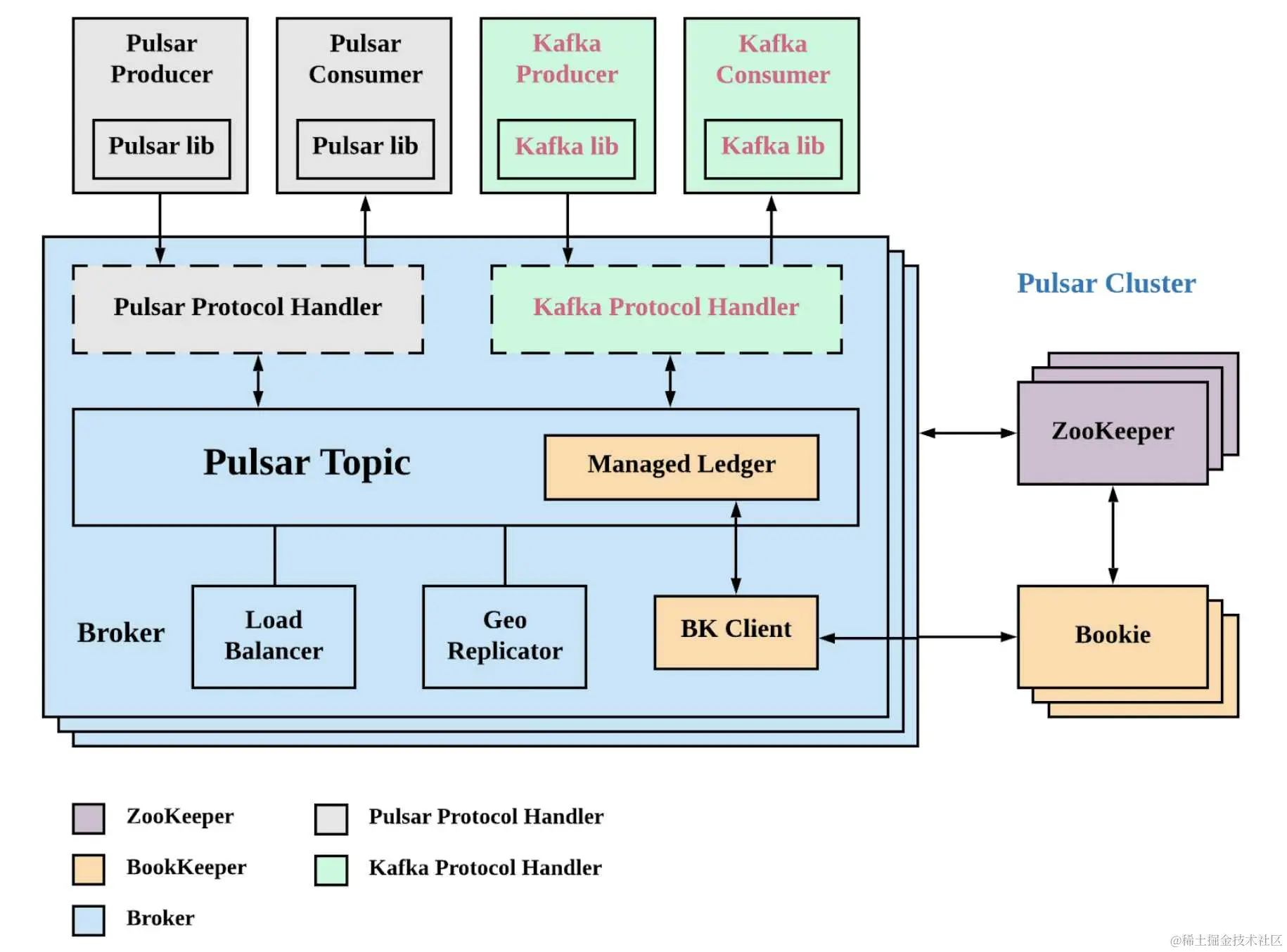

Pulsar Plugin

当前支持 Plugin 类型
- KOP (Kafka on Pulsar)
- ROP (RocketMQ on Pulsar)
- AOP (AMQP on Pulsar)
- Mop (MQTT on Pulsar)
实现PIugin需要支持的功能
- 路由查询
- Message Protocol
- Offset & Msgld

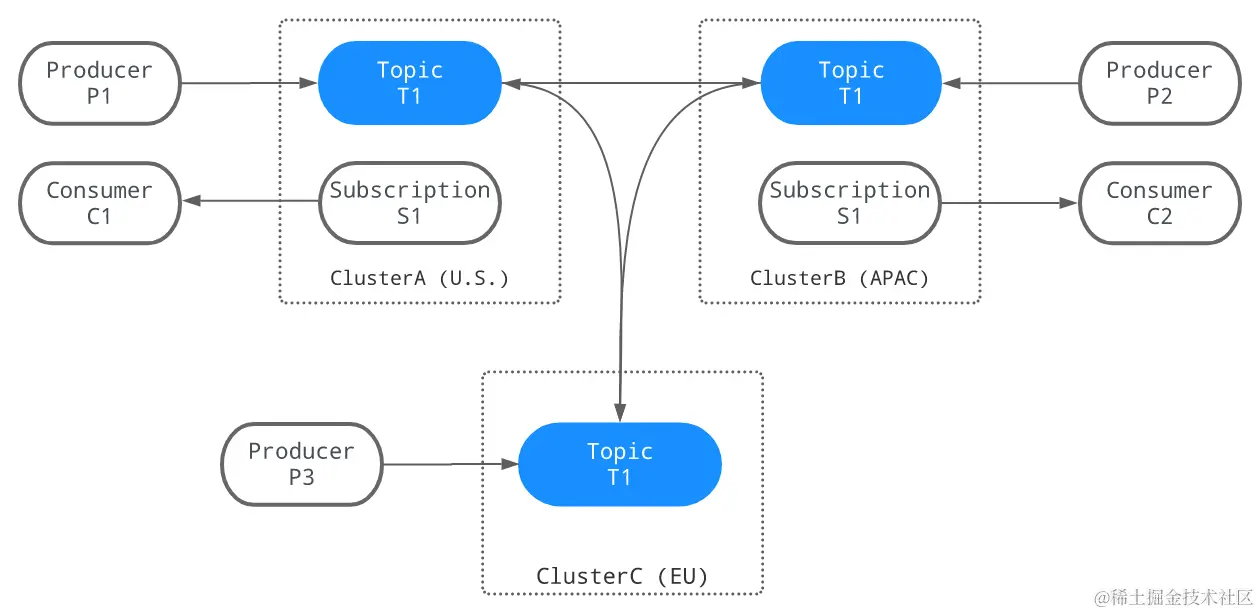

Pulsar GEO Relication

跨数据中心复制
消费其他地域数据

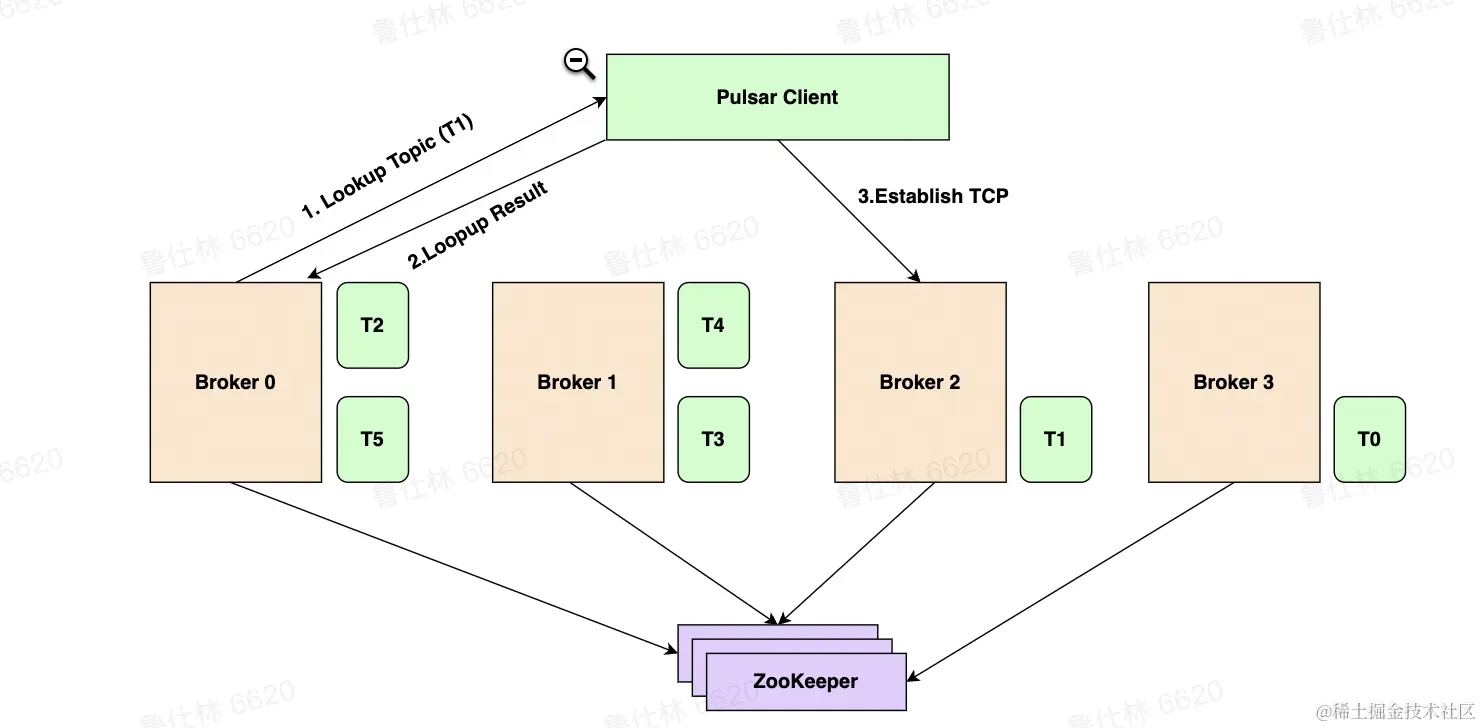

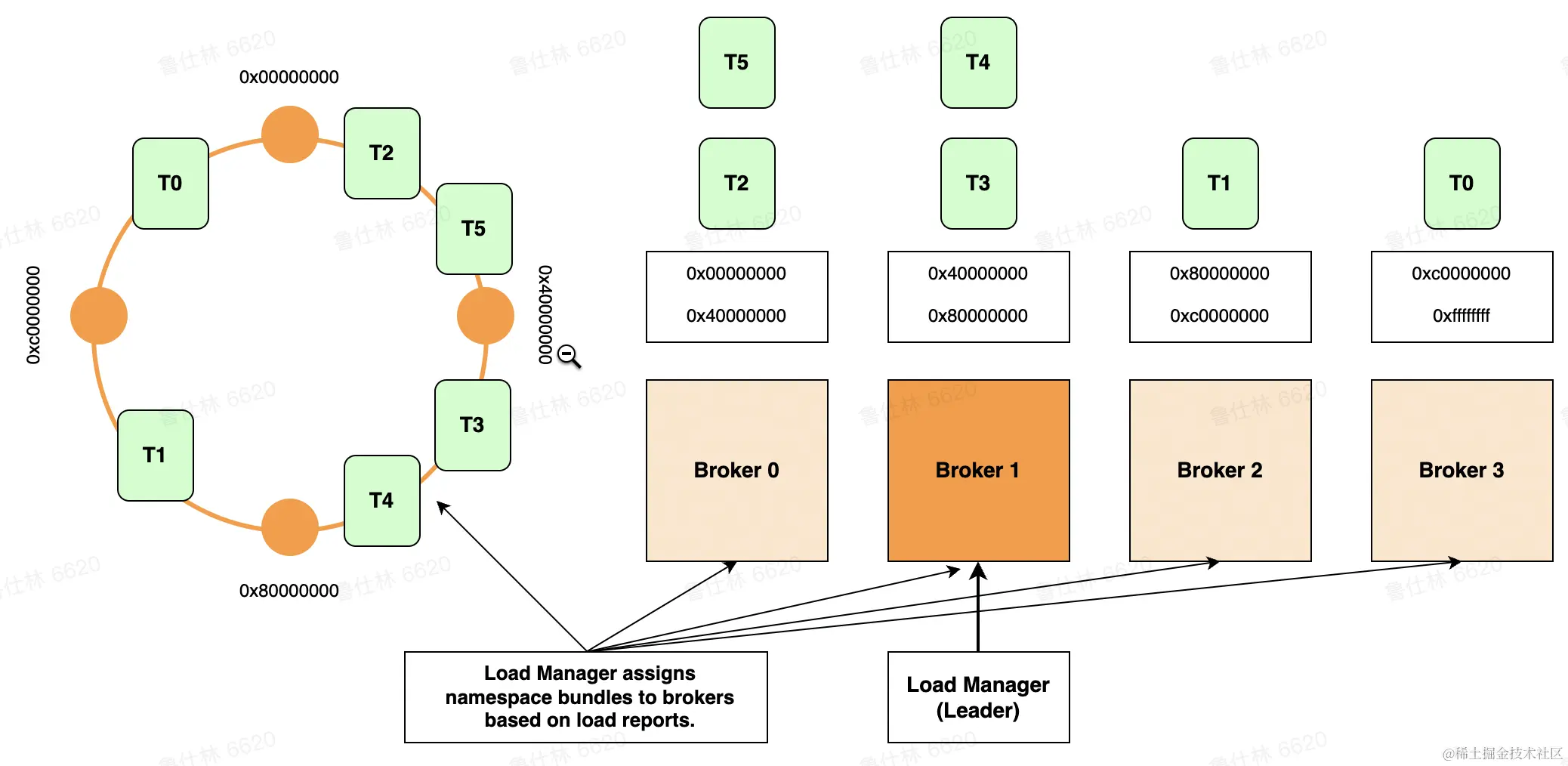

Pulsar HA & Scale-up

Topic <-> Bundle 完成映射
Bundle 分配给 Broker

Lookup Topic
Lookup Result
Establish TCP Connection

Pulsar vs Kafka

存储架构
- 存储计算分离之后带来的优劣势
- 多层架构，状态分离之后的优势
运维操作
- 应对突发流量变化，集群扩缩容是否便捷
- 运维任务是否影响可用性
- 集群部署是否灵活
功能特性
- 多语言 & 多协议
- 多租户管理
- 生产消费模式
生态集成

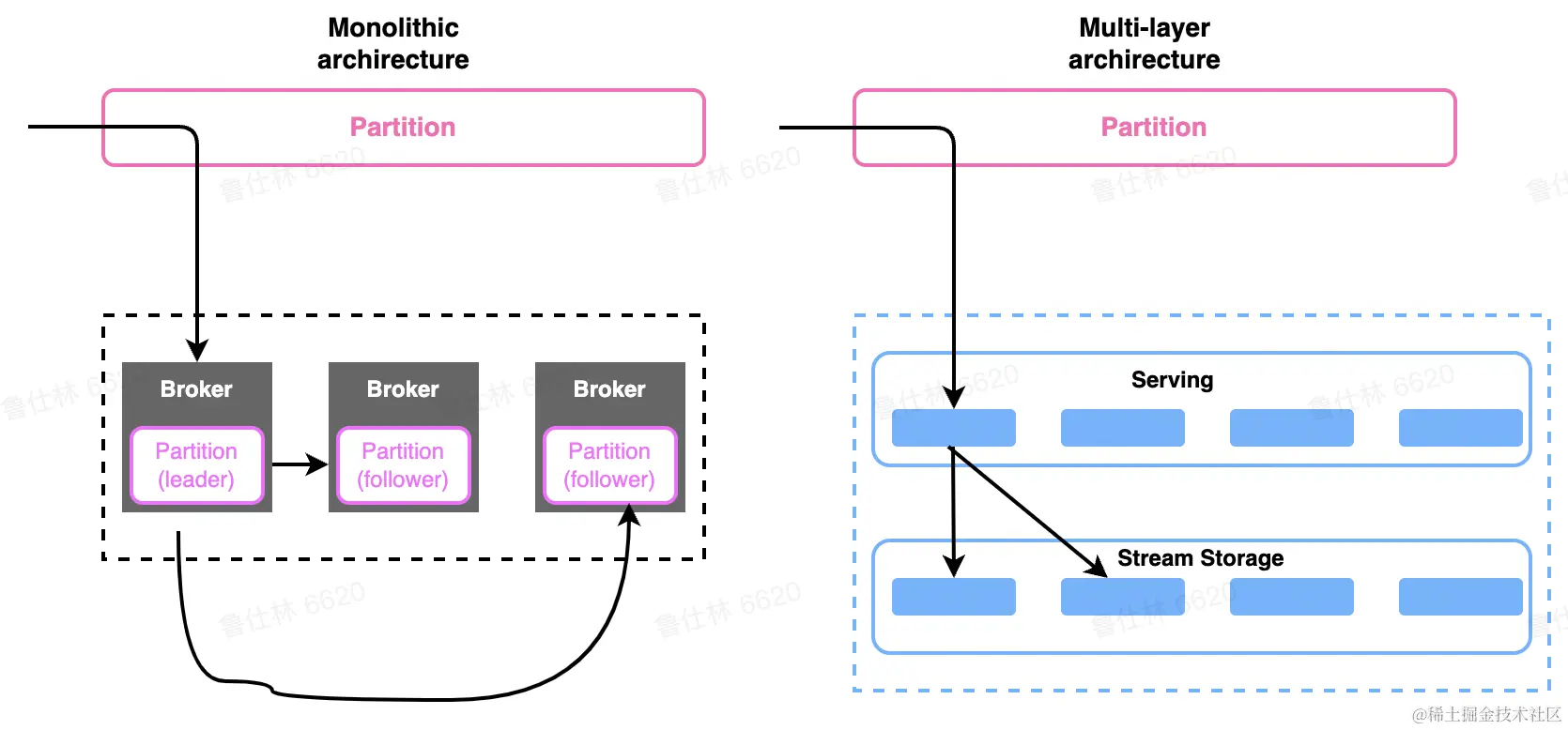

存储计算分离

分层架构优势
- 流量代理层和数据存储层解耦
- 流量代理层无状态，可快速扩缩容(k8s等弹性平台)
- 流量代理层可以对接海量的客户端连接
- 存储层负责数据存储，可以使用多级存储
计算层
- 对于写入的数据，可以做预处理, 简单 ETL
- 可以做数据缓存，应对高扇出度场景
- 无状态，扩缩容之后，能快速完成负载均衡Balance
存储层
- 按照数据冷热进行存储介质区分，降低成本
- 历史数据可海量保存，数据无价
- 可直接通过存储层接口读取数据，批式计算

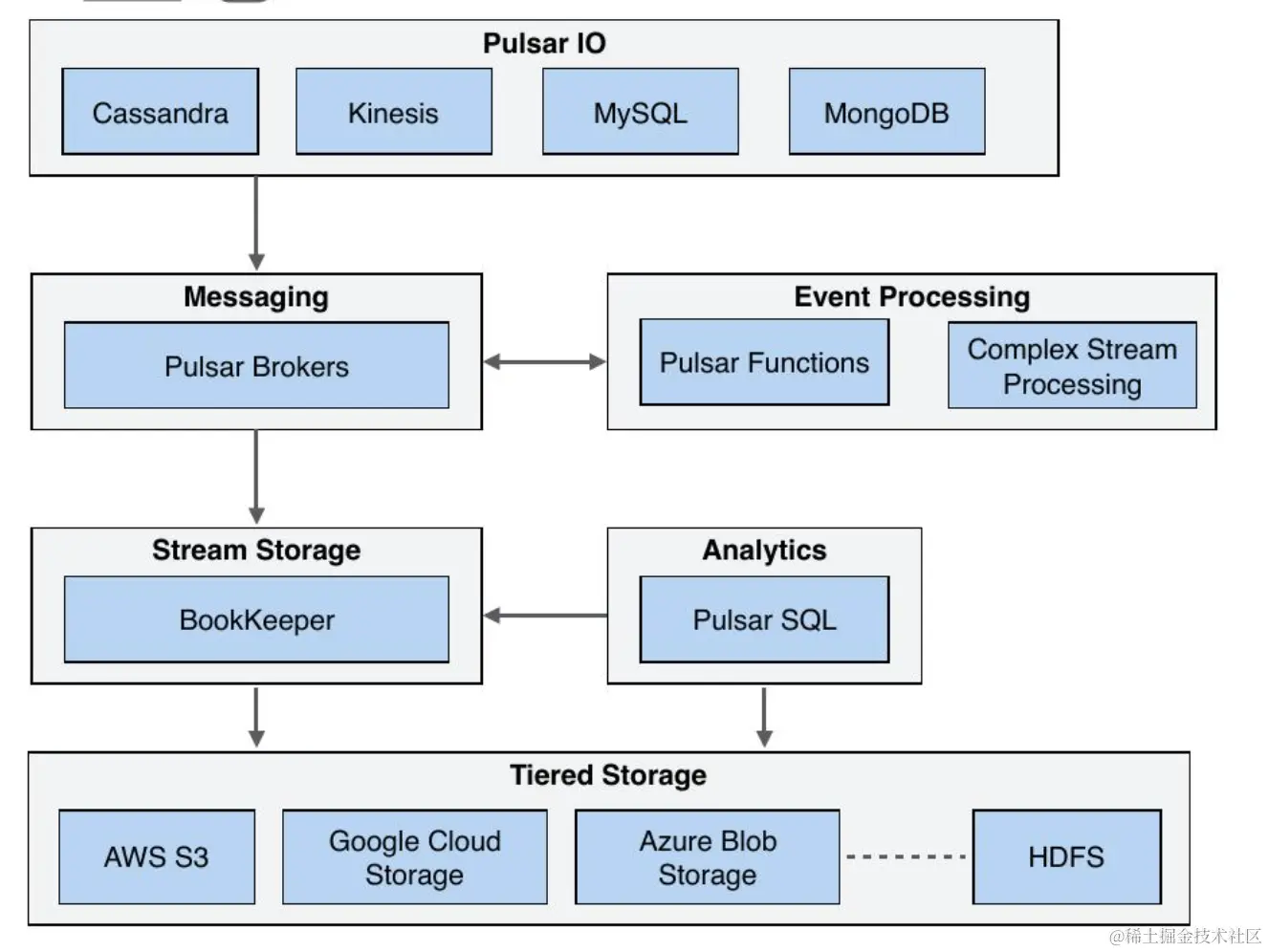

周边和生态

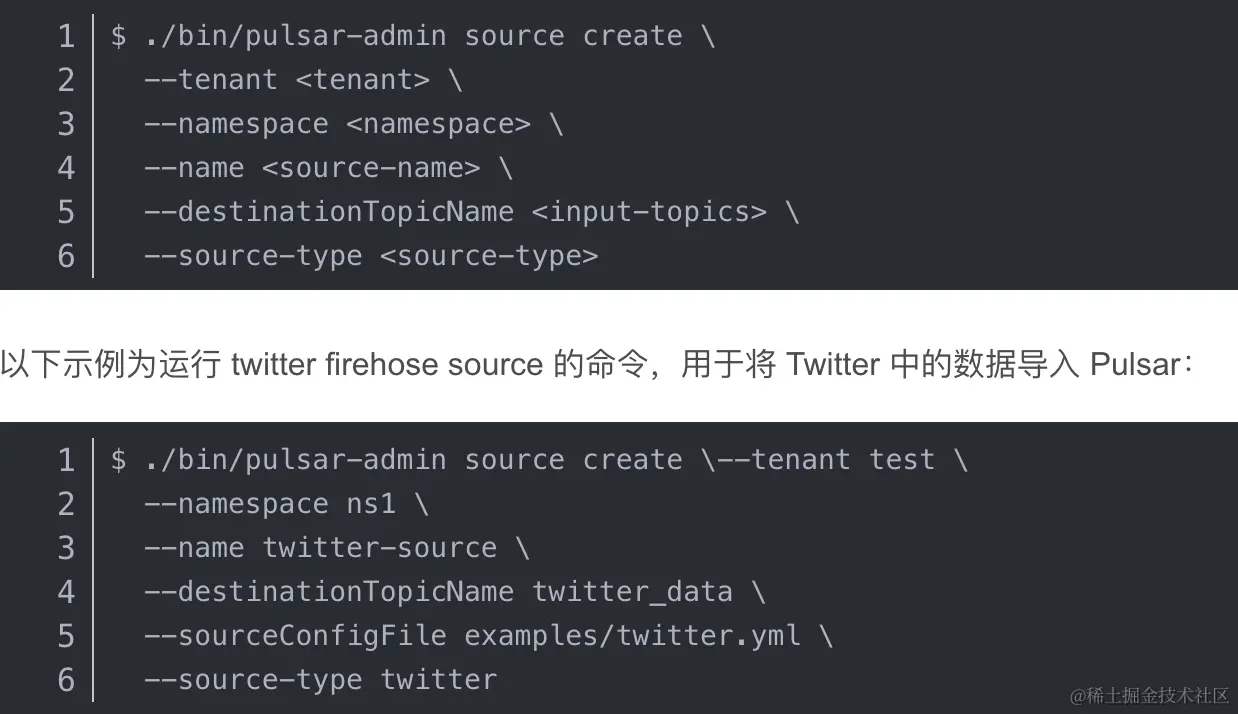

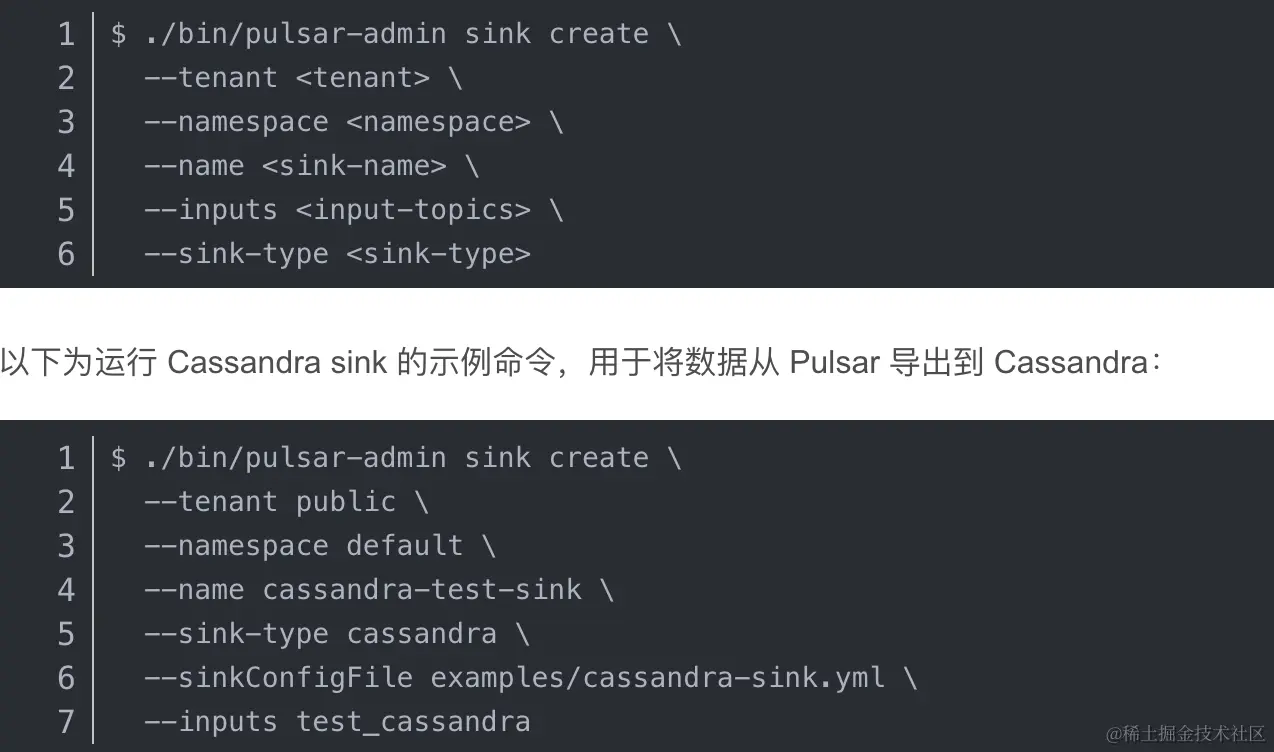

Pulsar IO

source

sink

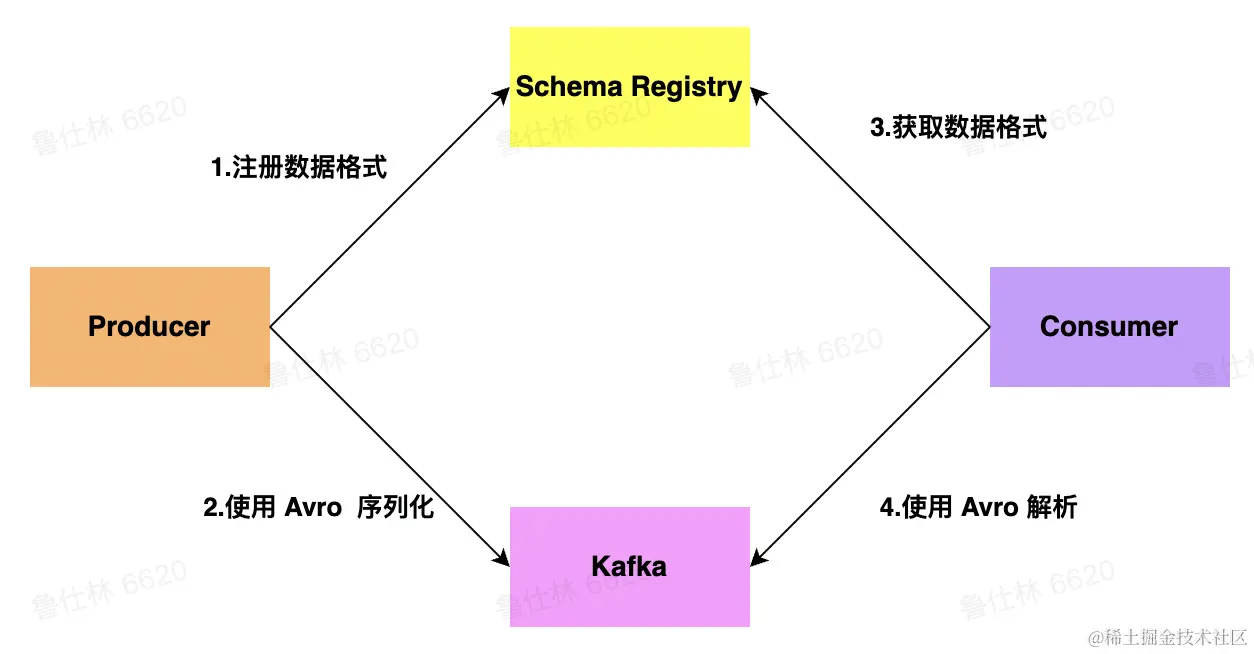

Kafka Schema

向 Kafka 发送数据时，需要先向Schema Registry 汪册 schema,然后序列化发送到 Kafka 里
Schema Registryerver 为每个注册的 schema 提供一个全局唯ID.分配的ID保证单调递增，但不一定是连续的
当我们需要从 Kafka 消费数据时，消费者在反序列化前，会先判断schema 是否在本地内存中，如果不在本地内存中，则需要从 Schema Registry 中获取 schema，否则，无需获取
