描述

设计一个状态机，用来检测序列 1011，要求：

1、进行重叠检测即10110111 会被检测通过2次

2、寄存器输出，在序列检测完成下一拍输出检测有效

注意rst为低电平复位

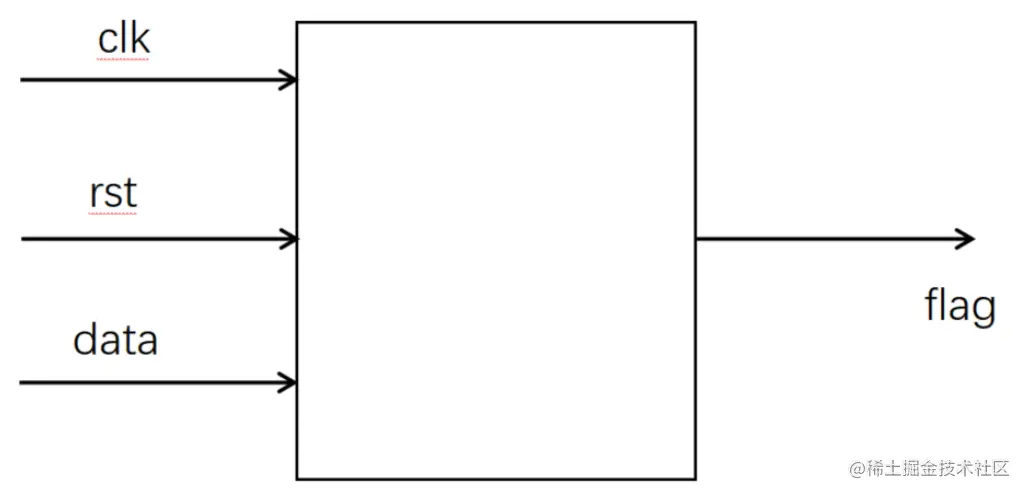

信号示意图：

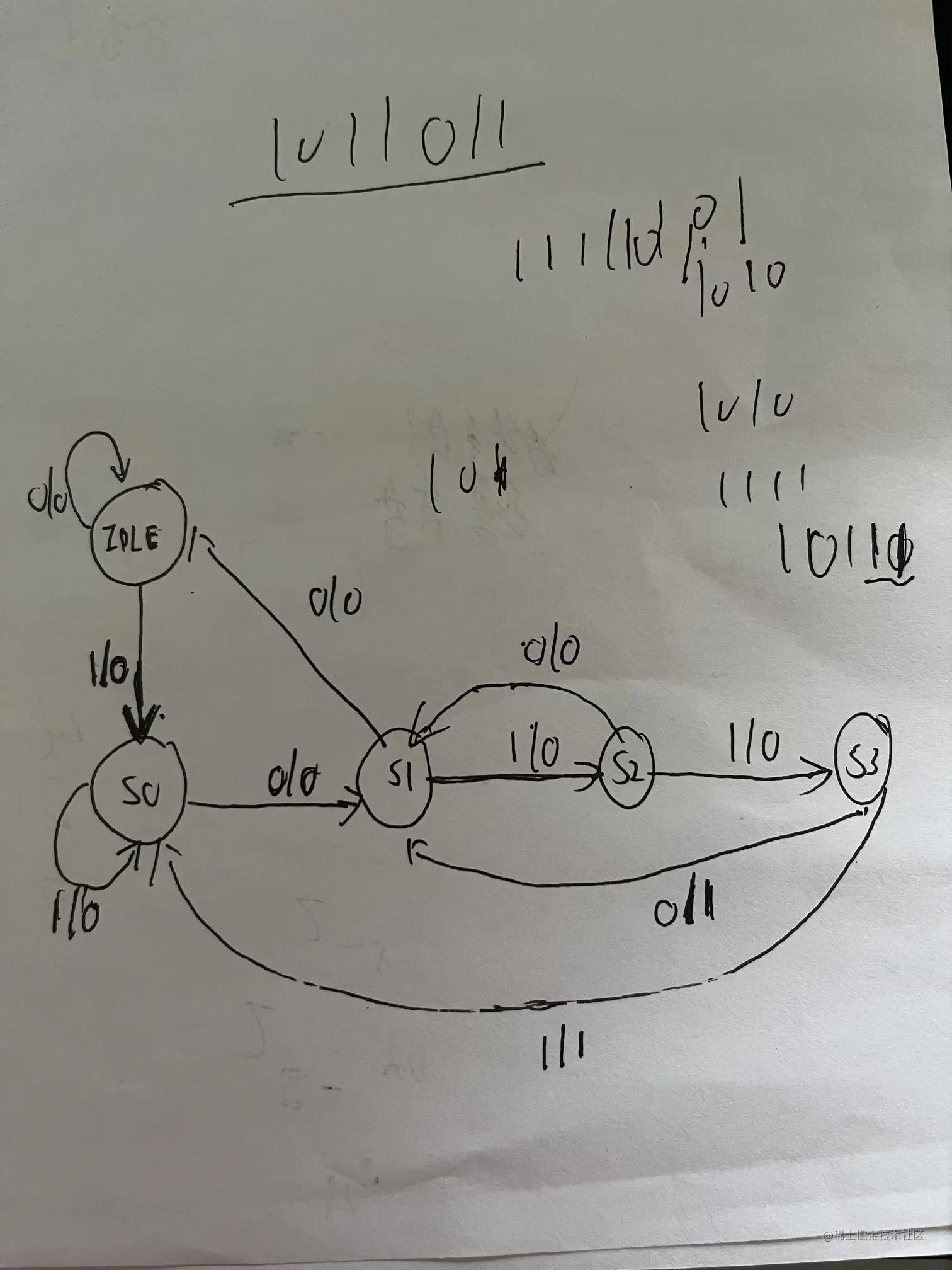

状态转移图的绘制

设置5个状态。

IDLE初始状态。data为1跳转到S0。 SOdata为0跳转到S1。data为1保持在S0状态。，S1data为1跳转到S2，data为0返回IDLE状态，S2状态data为1，跳转到S3data为0，跳转到S1状态. S3最终状态，表示检测到序列将flag拉高。data为0回到S1状态，data为1回到S0状态。

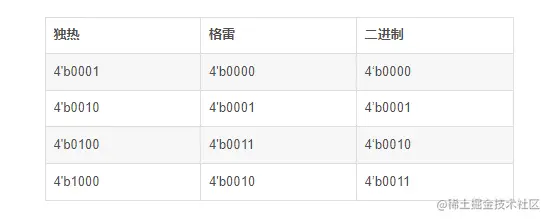

采用独热码编码，任何状态只有1bit为1，其余皆为0，编码密度低。

三段式状态机。状态状态转移条件（组合逻辑）根据状态进行输出


module sequence_test2(
	input wire clk  ,
	input wire rst  ,
	input wire data ,
	output reg flag
);
//*************code***********//
    parameter IDLE=5'b00001,S0=5'b00010,S1=5'b00100,S2=5'b01000,S3=5'b10000;

    reg [4:0]state,next_state;

    always@(posedge clk or negedge rst)
        if(!rst)
            state <= IDLE;
        else
            state <= next_state;


    always@(*)
        if(!rst)
            next_state <= IDLE;
        else
            case(state)
                IDLE: next_state <= data?S0:IDLE;
                S0:   next_state <= data?S0:S1;
                S1:   next_state <= data?S2:IDLE;
                S2:   next_state <= data?S3:S1;
                S3:   next_state <= data?S0:S1;
                default: next_state <= IDLE;

            endcase
    always@(posedge clk or negedge rst)
        if(!rst)
            flag<=0;
        else
            flag <= state == S3;


//*************code***********//
endmodule
```
