高性能列式存储|青训营笔记

苦瓜不浮夸233
139 阅读3分钟

这是我参与「第四届青训营」笔记创作活动的第12天，学习内容为《Parquet 与 ORC:高性能列式存储》，内容包括 列存储与行存储、Parquet与ORC、列存储演进。

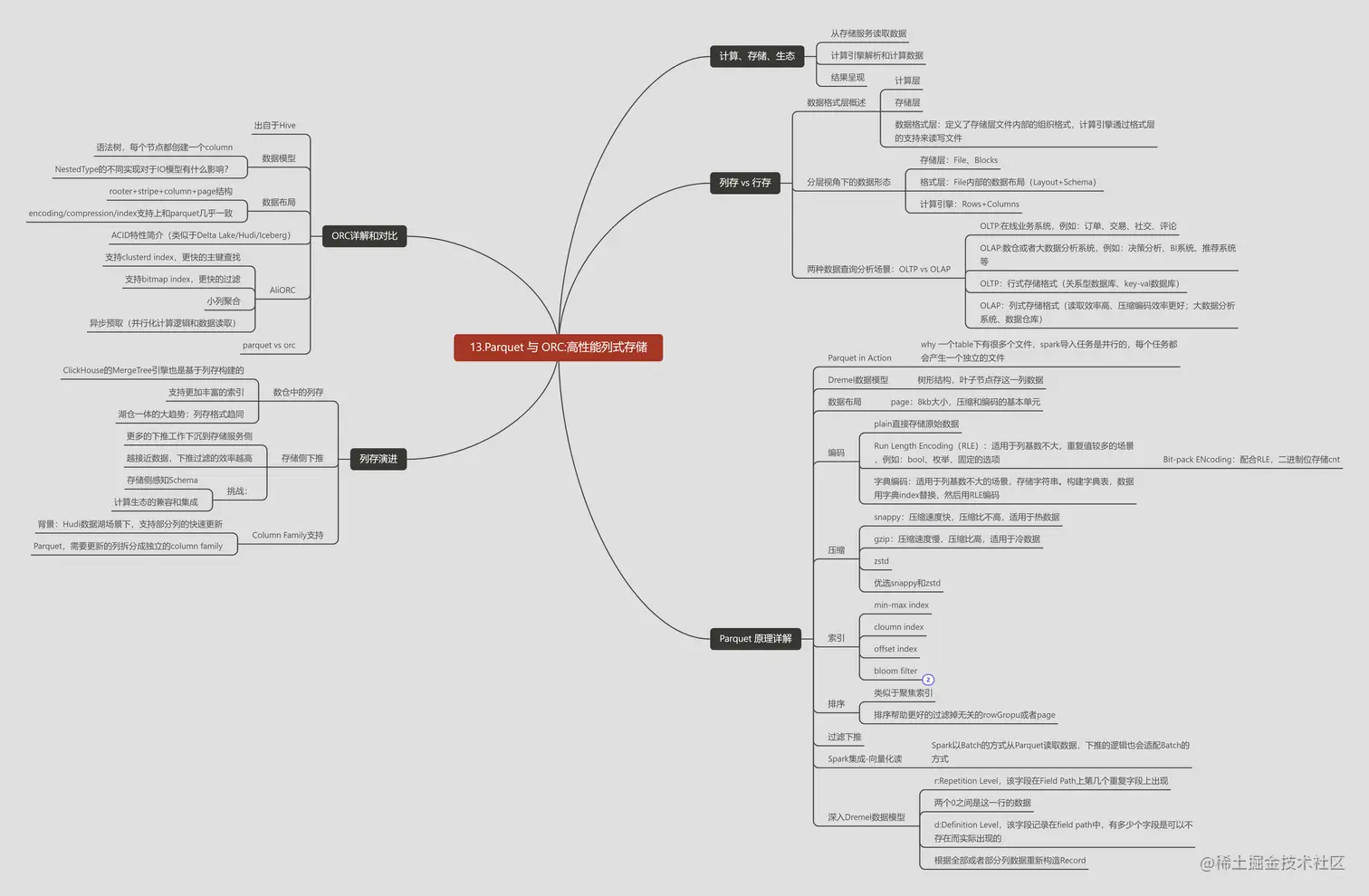

思维导图如下：

13.Parquet 与 ORC_高性能列式存储.png

列存储与行存储

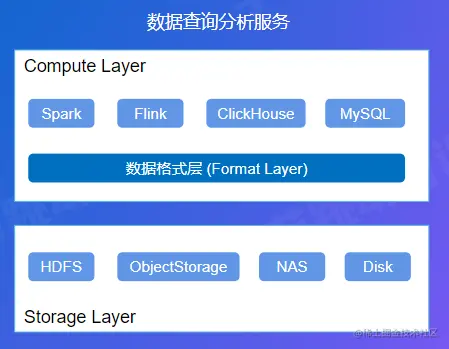

  1. 数据格式层概述


  1. 数据格式层： 定义了存储层文件内部的组织格式，计算引擎通过格式层的支持来读写文件
  1. 分层视角下的数据形态
  1. 存储层：File、Blocks
  2. 格式层：File内部的数据布局（Layout+Schema）
  3. 计算引擎：Rows+Columns
  1. 两种数据查询分析场景：OLTP VS OLAP
  1. OLTP:在线业务系统，例如：订单、交易、社交、评论，适合行式存储格式（关系型数据库、key-val数据库）
  2. OLAP:数仓或者大数据分析系统，例如：决策分析、BI系统、推荐系统等，适合列式存储格式（读取效率高、压缩编码效率更好；大数据分析系统、数据仓库）

Parquet与ORC

Parquet

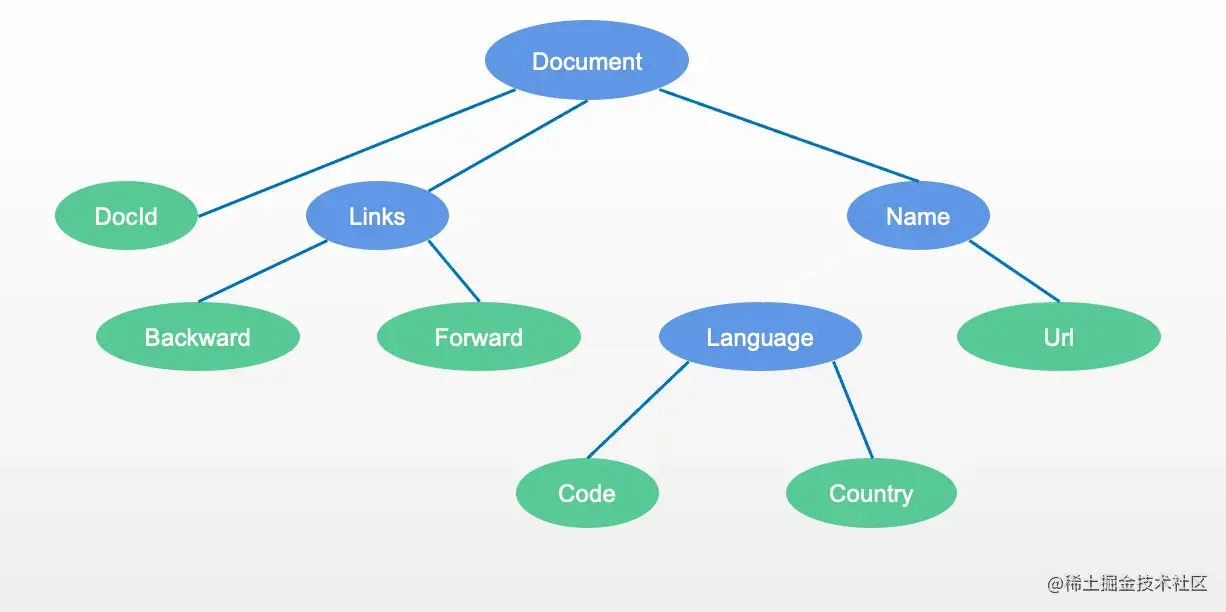

  1. Dremel数据模型

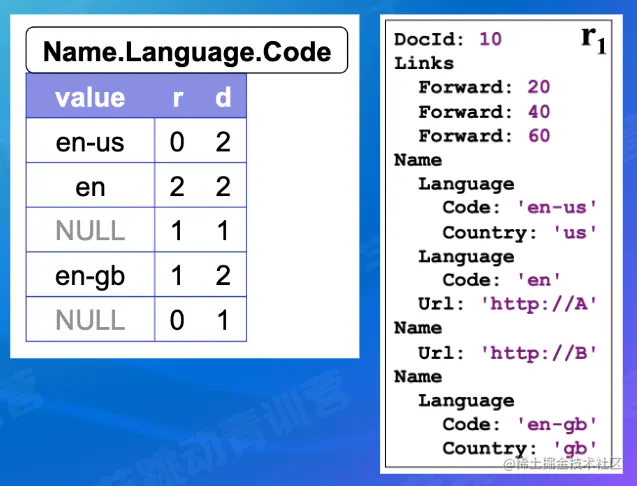

image.png 只有叶子节点数据会被保存在数据文件里 image.png

  1. r:Repetition Level，该字段在Field Path上第几个重复字段上出现；两个0之间是这一行的数据
  2. d:Definition Level，该字段记录在field path中，有多少个字段是可以不存在而实际出现的 3.根据全部或者部分列数据重新构造Record

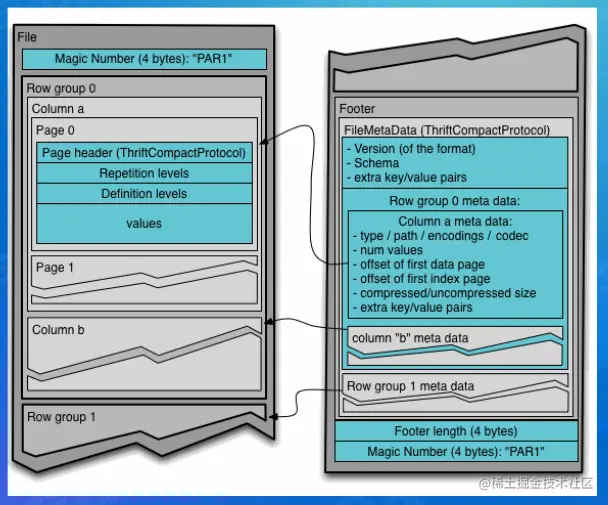

  1. 数据布局


  1. 编码
  1. Run Length Encoding（RLE）：适用于列基数不大，重复值较多的场景，例如：bool、枚举、固定的选项
  2. Bit-pack ENcoding：配合RLE，二进制位存储cnt
  3. 字典编码：适用于列基数不大的场景，存储字符串。构建字典表，数据用字典index替换，然后用RLE编码
  1. 压缩
  1. snappy：压缩速度快，压缩比不高，适用于热数据
  2. gzip：压缩速度慢，压缩比高，适用于冷数据
  3. zstd：压缩比和gzip差不多，压缩速度比肩snappy
  1. 索引
  1. min-max index
  2. cloumn index
  3. offset index
  4. bloom filter：对于列基数比较大的场景，或者非排序列的过滤

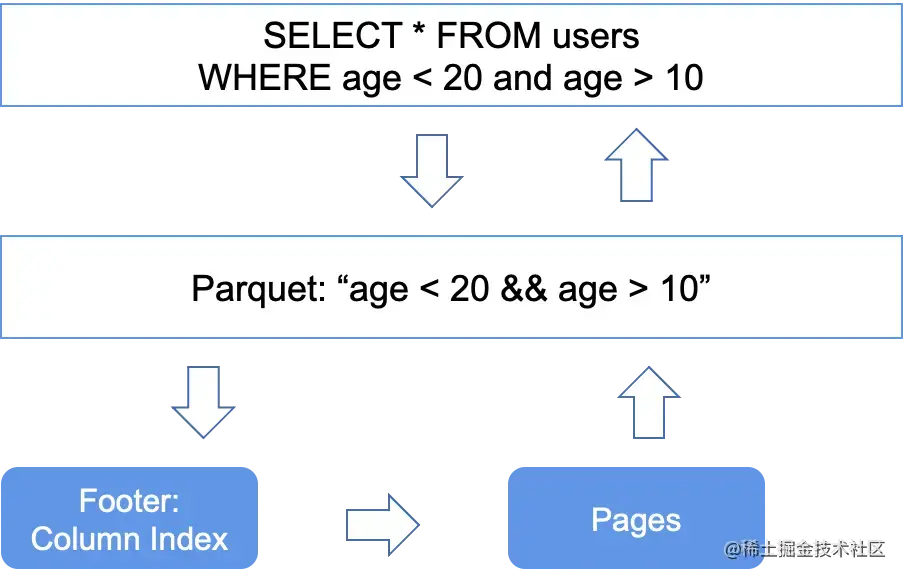

  1. 过滤下推：在格式层过滤掉大多数不相关的数据、减少真实的读取数据量


ORC

  1. 数据模型：语法树，每个节点都创建一个column


  1. 数据布局
  1. rooter+stripe+column+page结构
  2. encoding/compression/index支持上和parquet几乎一致

Pqrquet vs ORC

  1. 从原理层面，最大的差别就是对于 NestedType 和复杂类型处理上
  2. Parquet 的算法上要复杂很多，带来的 CPU 的开销比 ORC 要略大
  3. ORC 的算法上相对加单，但是要读取更多的数据
  4. Parquet 在复杂 Schema 场景下的算法开销影响较大
  5. 在 Spark 场景下 Parquet 工作的更好；在 Hive 场景下，ORC 更好

列存储演进

  1. 数仓中的列存储
  1. ClickHouse的MergeTree引擎也是基于列存构建的
  2. 支持更加丰富的索引
  3. 湖仓一体的大趋势：列存格式趋同

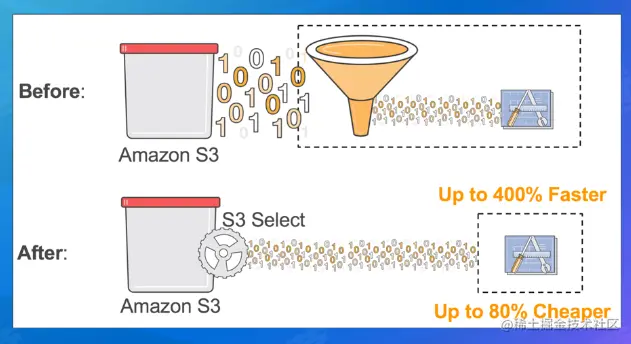

  1. 存储侧下推


  1. 更多的下推工作下沉到存储服务侧
  2. 越接近数据，下推过滤的效率越高
  3. 挑战：存储侧感知Schema、计算生态的兼容和集成

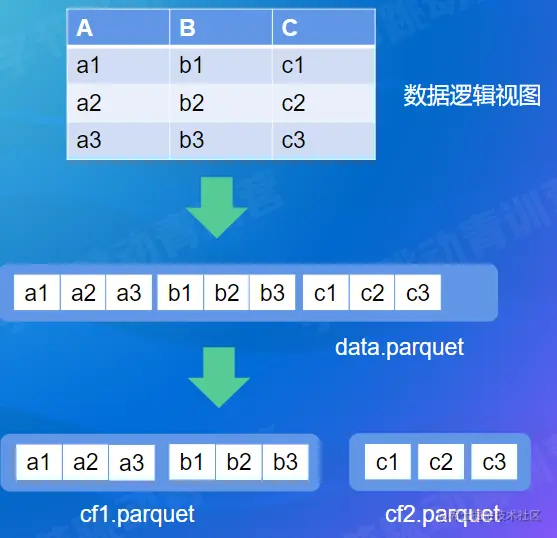

  1. Column Family支持


  1. 背景：Hudi数据湖场景下，支持部分列的快速更新
  2. 在 Parquet 格式里引入 Column Family 概念，把需要更新的列拆成独立的 Column Family
  3. 深度改造 Hudi 的 Update 和 Query 逻辑，根据 Column Family 选择覆盖对应的 Column Family
