Kvm存储

概念：Kvm必须要配置一个目录当作存储磁盘镜像的目录，称为这个目录是存储池

默认的存储池：

/var/lib/libvirt/images/

存储池管理

  1. 创建个目录，并这个将目录作为存储池

    [root@kvm ~]# mkdir -p /data/vmfs
[root@kvm ~]# virsh pool-define-as vmdisk --type dir --target /data/vmfs/
Pool vmdisk defined
###### vmdisk存储池的名字  --type dir 说明存储池是dir目录类型的   --target 自定那个目录作为存储池

  2. 构建存储池

    [root@kvm ~]# virsh pool-build vmdisk
Pool vmdisk built

  3. 查看存储池的状态

    [root@kvm ~]# virsh pool-list --all
 Name                 State      Autostart
-------------------------------------------
 default              active     yes
 root                 active     yes
 vmdisk               inactive   no
 #可以看到vmdisk存储池，没有激活

  4. 激活存储池，并且设置为自动启动

    [root@kvm ~]# virsh pool-start vmdisk
Pool vmdisk started
​
[root@kvm ~]# virsh pool-autostart vmdisk
Pool vmdisk marked as autostarted
#再次查看
[root@kvm ~]# virsh pool-list --all
 Name                 State      Autostart
-------------------------------------------
 default              active     yes
 root                 active     yes
 vmdisk               active     yes

  5. 在存储池中创建个存储卷

    [root@kvm ~]# virsh vol-create-as vmdisk bo.qcow2 3G --format qcow2
Vol bo.qcow2 created
​
#查看：
[root@kvm ~]# ll -h /data/vmfs/
total 196K
-rw-------. 1 root root 193K Nov 28 18:24 bo.qcow2

  6. 其它命令：

    ######删除存储池中的存储卷
[root@kvm ~]# virsh vol-delete --pool vmdisk bo.qcow2
Vol bo.qcow2 deleted
######取消激活存储池
[root@kvm ~]# virsh pool-destroy vmdisk
Pool vmdisk destroyed
######删除存储池
[root@kvm ~]# virsh pool-delete vmdisk
Pool vmdisk deleted
######取消定义存储池
[root@kvm ~]# virsh pool-undefine vmdisk
Pool vmdisk has been undefined

磁盘文件格式

raw：原始格式，性能最好

qcow2：性能上不如raw，但是qcow2支持快照，raw不支持

qed：暂无......

什么是写时拷贝？

raw立刻分配空间，不管用没用那么多

qcow2知只是承诺给你分配空间，当需要空间时才分配空间

创建磁盘文件

  1. 创建qcow2，raw格式的磁盘文件

    [root@kvm ~]# qemu-img create -f qcow2 test1.qow2 1
Formatting 'test1.qow2', fmt=qcow2 size=1 encryption=off cluster_size=65536 lazy_refcounts=off
​
[root@kvm ~]# qemu-img create -f raw test2.raw 1G
Formatting 'test2.raw', fmt=raw size=1073741824

  2. 查看虚拟磁盘文件信息

    [root@kvm ~]# qemu-img info /var/lib/libvirt/images/test1.qow2
image: /var/lib/libvirt/images/test1.qow2
file format: qcow2
virtual size: 0 (0 bytes)
disk size: 192K
cluster_size: 65536
Format specific information:
    compat: 1.1
    lazy refcounts: false

  3. 虚拟机有出错的时候，如果虚拟机无法启动，但是文件系统没有损坏，这是我们可以将虚拟机的文件系统挂载到宿主机上

    前提：先安装个工具

    [root@kvm ~]# yum install -y libguestfs-tools

    libguestfs允许在虚拟机上挂载任何类型的文件系统

    ######查看磁盘镜像分区信息
[root@kvm ~]# virt-df -h -d vm2
Filesystem                                Size       Used  Available  Use%
vm2:/dev/sda1                            1014M        97M       917M   10%
######需要挂载/dev/centos/root
vm2:/dev/centos/root                      3.5G       948M       2.6G   27%
######
[root@kvm ~]# virt-filesystems -d vm2
/dev/sda1
/dev/centos/root
​
######注意：前提虚拟机需要关机，挂载磁盘镜像分区
[root@kvm ~]# guestmount -d vm2 -m /dev/centos/root --rw /mnt/
[root@kvm ~]# df -Th
Filesystem              Type      Size  Used Avail Use% Mounted on
devtmpfs                devtmpfs  1.9G     0  1.9G   0% /dev
tmpfs                   tmpfs     1.9G     0  1.9G   0% /dev/shm
tmpfs                   tmpfs     1.9G   13M  1.9G   1% /run
tmpfs                   tmpfs     1.9G     0  1.9G   0% /sys/fs/cgroup
/dev/mapper/centos-root xfs        50G   19G   32G  38% /
/dev/sda1               xfs      1014M  206M  809M  21% /boot
/dev/mapper/centos-home xfs        26G   33M   26G   1% /home
tmpfs                   tmpfs     378M   40K  378M   1% /run/user/0
/dev/sr0                iso9660   4.2G  4.2G     0 100% /run/media/root/CentOS 7 x86_64
/dev/fuse               fuse      3.5G  981M  2.6G  28% /mnt
######取消挂载
[root@kvm ~]# guestunmount /mnt/

虚拟机克隆

  1. 图形化，右击需要克隆的虚拟机

  2. CLI

    [root@kvm qemu]# virt-clone -o vm6 --auto-clone        #-o 就是origin原始的
Allocating 'vm2-clone.qcow2'                                                                                   | 5.0 GB  00:00:08
Allocating 'vm2-1-clone.qcow2'                                                                                 | 1.0 GB  00:00:00
​
Clone 'vm6-clone' created successfully.
​
#还可以加个-n参数，给克隆出来的虚拟机起个名字
 virt-clone -o vm6 -n aa --auto-clone

  3. 还可以指定虚拟磁盘文件来创建

    virt-clone -o vm6 -n vm8 -f /var/lib/libvirt/images/vm2-1.qcow2

虚拟机快照

前提：该虚拟机的磁盘文件必须是qcow2的格式

[root@kvm images]# virsh snapshot-create-as vm6 vm6.snap
Domain snapshot vm6.snap created
​
#查看
[root@kvm images]# virsh snapshot-list vm6
 Name                 Creation Time             State
------------------------------------------------------------
 vm6.snap             2021-11-28 20:13:24 +0800 shutoff

  1. raw格式的如何拍快照？ 首先创建个raw的磁盘

    [root@kvm images]# qemu-img create -f raw vm6.raw 1G
Formatting 'vm6.raw', fmt=raw size=1073741824

    将磁盘添加到vm6中，修改vm6.xml文件

    <disk type='file' device='disk'>
      <driver name='qemu' type='raw'/>
      <source file='/var/lib/libvirt/images/vm6.raw'/>
      <target dev='vdc' bus='virtio'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x1a' function='0x0'/>
    </disk>

    然后创建快照

    [root@kvm qemu]# virsh snapshot-create-as vm6 vm6.snap1
error: unsupported configuration: internal snapshot for disk vdc unsupported for storage type raw

    如上，报错了，那我们需要将raw的转为qcow2

    [root@kvm ~]# qemu-img convert -O qcow2 /var/lib/libvirt/images/vm6.raw /var/lib/libvirt/images/vm6.qcow2

    查看：

    [root@kvm images]# ll -h
-rw-r--r--. 1 root root 193K Nov 28 20:31 vm6.qcow2     #已经转换为qcow2
-rw-r--r--. 1 qemu qemu 1.0G Nov 28 20:21 vm6.raw

    然后在修改配置文件，将其改为qcow2的格式

    <disk type='file' device='disk'>
      <driver name='qemu' type='raw'/>
      <source file='/var/lib/libvirt/images/vm6.raw'/>
      <target dev='vdc' bus='virtio'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x1a' function='0x0'/>
    </disk>

    重定义vm6.xml文件

    [root@kvm qemu]# virsh define vm6.xml
Domain vm6 defined from vm6.xml

    再次创建：

    [root@kvm qemu]# virsh snapshot-create-as vm6 vm6-1.snap
Domain snapshot vm6-1.snap created

    这样就~~~

    最后回到快照：

    [root@kvm ~]# virsh snapshot-revert vm6 vm6.snap

Virtio相关概念

1、Kvm系统是基于硬件虚拟化的系统，cpu的运行效率是想相当高的。

如果硬件支持Intel EPT特性，内存的运行效率也会非常高

但其它的I/O设备，比如：磁盘，网卡，Kvm系统是基于qemu纯软件模拟的方式，效率非常低下。

Kvm系统为解决I/O设备效率低下的问题，采用了virtio技术。

virtio是一个半虚拟化技术，需要需要修改Guest OS（来宾操作系统）

半虚拟化（准虚拟化）

准虛拟化:基于希望解决软件虚拟化性能上的损失，提出了--项解决方案:改动| Guest os的代码，使它以为自己是运行在虚拟化环境中，可于虚拟系统协同工作。 这种方法称为准虚拟化(半虚拟化)

虚拟化扽为硬件虚拟化和软件虚拟化，

一般较新的linux系统都内置了virtio驱动，但windows 系统需另外安装virtio驱动.

为啥Win需要另外安装virtio驱动？ 因为Win是闭源的，不公布源代码的，那既然不公布源代码就没办法修改Guest OS源代码，按我们就需要安装virtio驱动，通过virtio驱动的代码来实现半虚拟化的功能。

其实也是Win操作系统中没有驱动，从而用Virtio来提供。

配置VNC

1、下载vnc服务端软件包

[root@node1 ~]# yum install -y virt-viewer
​
#修改vnc_listen
vnc_listen = "0.0.0.0"       #将此行的注释去掉即可
​
#重启libvirtd服务
 systemctl restart libvirtd

2、在Win上下载、安装vnc-viewer客户端，输入宿主机的节点IP，端口默认：5900，连接即可。

安装Win7虚拟机（图形化，配置文件，命令行）

图形化方式安装Win7

1、准备材料：

  • cn_windows_7_ultimate_x64_dvd_x15-66043.iso
  • virtio-win-0.1.100.iso

virtio-win的安装网址：fedorapeople.org/groups/virt…

注意：安装Win7的系统时，virtio-win的版本不能太高，要不然识别不出来。

这时应该创建两个光驱，一个用于操作系统镜像，一个用于virtio-win

这里不在一个一个的演示，重点说明一下存储，网络：

  • 存储：提前将cn_、virtio这两个ISO文件传至宿主机上。创建一个存储池，用于存放操作系统即可。

    这个存储池，在宿主机上额外添加一块/dev/sdb磁盘，然后mkfs.xfs格式化，挂载使用。

  • 网络：在图形化时自己选择即可，也可以创建一个桥接网络，去选择。

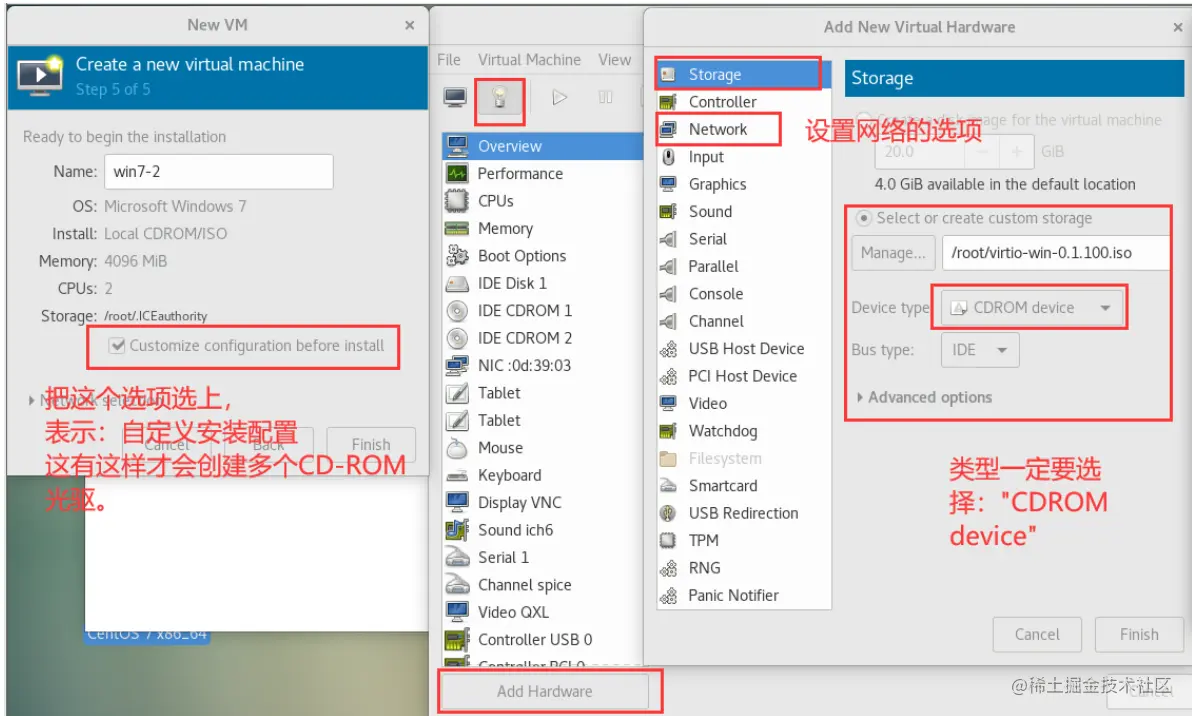

重点步骤的图示：



下面是图形化创建后其虚拟机的xml配置文件，可以看到磁盘和网卡的bus（主线）模式并不是virtio模式，因此这种方式创建的虚拟机并没有发挥virtio的作用，所以我们可以基于修改xml文件，也可以直接命令行创建。

[root@node1 ~]# vi /etc/libvirt/qemu/win7.xml
#下面是
<disk type='file' device='disk'>
      <driver name='qemu' type='qcow2'/>
      <source file='/root/test/ee.qcow2'/>
      <target dev='hda' bus='ide'/>
      <address type='drive' controller='0' bus='0' target='0' unit='0'/>
    </disk>
<disk type='file' device='cdrom'>
      <driver name='qemu' type='raw'/>
      <source file='/root/cn_windows_7_ultimate_x64_dvd_x15-66043.iso'/>
      <target dev='hdb' bus='ide'/>
      <readonly/>
      <address type='drive' controller='0' bus='0' target='0' unit='1'/>
    </disk>
<disk type='file' device='cdrom'>
      <driver name='qemu' type='raw'/>
      <source file='/root/virtio-win-0.1.100.iso'/>
      <target dev='hdc' bus='ide'/>
      <readonly/>
      <address type='drive' controller='0' bus='1' target='0' unit='0'/>
    </disk>
    <controller type='usb' index='0' model='ich9-ehci1'>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x05' function='0x7'/>

配置文件方式创建Win7

配置文件暂时暂时还没搞懂，先看命令创建

从上面可以看出，disk的bus（主线）是"ide"格式的，我们说virtio格式的效率高，因此我们也可以把它改为"virtio"格式的，然后其余的两个是cdrom（光驱）那就不用修改了。

#编辑xml文件
vi /etc/libvirt/qemu/win7-1.xml

<disk type='file' device='disk'>
      <driver name='qemu' type='qcow2'/>
      <source file='/root/test/ee.qcow2'/>
      <target dev='hda' bus='virtio'/>          #将bus主线部分修改
      <address type='pci'/>                     #把type改为"pci"，后面的参数全部删掉，等会libvirt服务会重新生成。
    </disk>

当然virtio主要负责提高磁盘，网络等工作效率，因此我们好需要修改磁盘信息

#原配置文件
<interface type='network'>
      <mac address='52:54:00:0d:39:03'/>
      <source network='default'/>
      <model type='e1000'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x03' function='0x0'/></interface>


#修改后的配置文件
<interface type='network'>
      <mac address='52:54:00:0d:39:03'/>
      <source network='default'/>
      <model type='virtio'/>                     #就把type="virtio"修改就行了。
      <address type='pci' domain='0x0000' bus='0x00' slot='0x03' function='0x0'/>
    </interface>



命令行创建Win虚拟机

参数解析
#三个disk，第一个disk是操作系统盘，bus（主线）采用virtio模式
#第二个disk是win7的安装包驱动
#第三个是virtio驱动
#--bridge指定桥接网络（需要提前创建好）
#--graphics，配置vnc连接
#--noautoconsole，vnc不自动连接
​
#创建操作系统盘：这个命令直接创建个磁盘，当然也许可以先创建存储池，然后制定，下面就是第二种操作。
qemu-img create -f qcow2 win7.qcow2 20G
​
#命令行配置
virt-install --name=win7-1 --ram=4096 --vcpu=2 --os-type=windows --os-variant=win7 \
> --disk /root/test/uu.qcow2,bus=virtio \
> --disk cn_windows_7_ultimate_x64_dvd_x15-66043.iso,device=cdrom,bus=sata \
> --disk virtio-win-0.1.100.iso,device=cdrom,bus=sata \
> --bridge=virbr1,model=virtio \
> --graphics vnc,listen=0.0.0.0 --noautoconsole
​
​
#或者
virt-install --name=win7-1 --ram=4096 --vcpu=2 --os-type=windows --os-variant=win7 --disk /root/test/uu.qcow2,bus=virtio --disk cn_windows_7_ultimate_x64_dvd_x15-66043.iso,device=cdrom,bus=sata --disk virtio-win-0.1.100.iso,device=cdrom,bus=sata --bridge=virbr1,model=virtio --graphics vnc,listen=0.0.0.0 --noautoconsole

这时就可以用VNC连接Win虚拟机了，

安装步骤，和正常没有啥区别，就有一个地方：需要安装驱动的时候，我们要去找virtio-win光驱里面的驱动：

比如说我安装的是Win7，如下选择：

viostor/w7/amd64就行了。

注意：中途在Win7安装好之后，由于我们使用vnc控制连接的，因此再安装完之后虚拟机会关闭

此时查看发现没有虚拟机：

#list查看，会发现没有刚才的虚拟机
virsh list
​
#我们需要list --all查看
virsh list --all
 Id    Name                           State
----------------------------------------------------
 -     win7-1                         shut off            #发现是关闭状态，该虚拟机开启就行了

 #开启虚拟机
 virsh start win7-1

VNC连接不上，排查思路：

  • 查看qemu.conf文件
  • 重启libvirtd，network服务

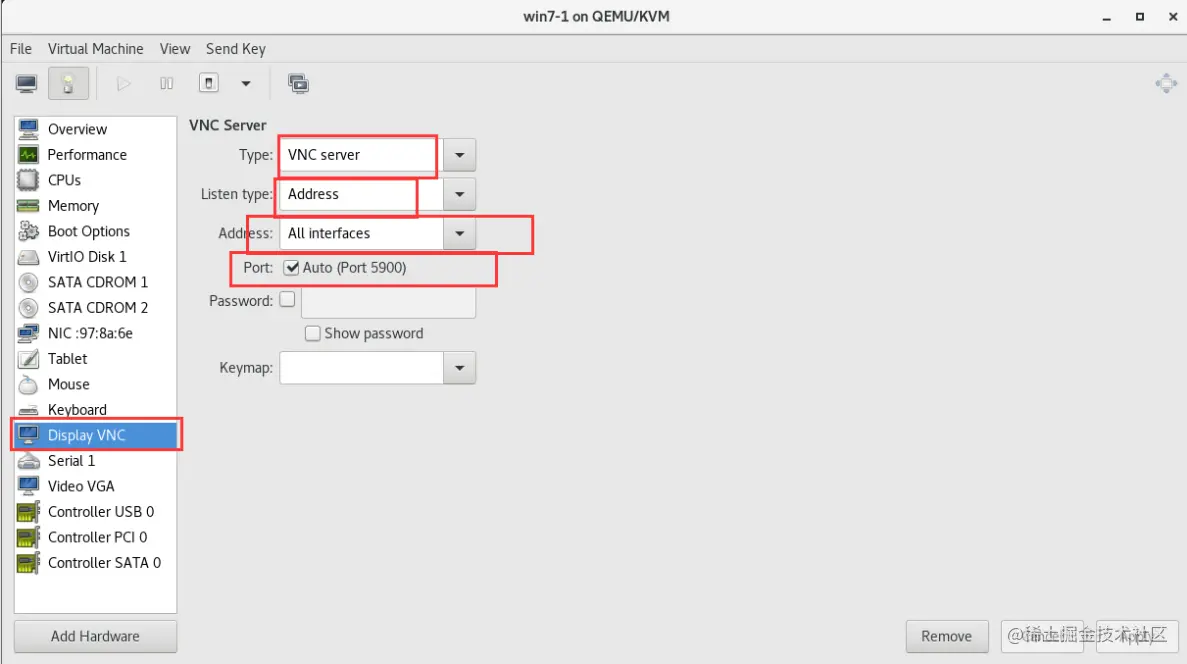

看图形化的vnc选项：
