基本概念：Ledger：BK中的基本存储单元；Fragment：BK的最小分布单元；Entry：日志

架构设计：Clients、ZooKeeper、Bookie pool；Bookies 在启动的时候向 ZooKeeper 注册节点，Client 通过 ZooKeeper 发现可用的 Bookie。


1、Journals :存储事务日志，提供sync

2、EntryLogFile：存储真正数据的文件。所有ledger的数据先缓存在buffer中，然后聚合然后flush顺序写入到同一个EntryLog文件中，避免磁盘随机写。

  • 刷盘前会做排序，通过 聚合+排序 优化读取性能

3、Index 文件：数据的索引文件，存储在Rocksdb中。为了加速数据读取，设置的 ledgerId + entryId 到文件 offset 的映射。先缓存在内存中，称为IndexCache，容量达到上限时，通过sync写入磁盘。

写入流程

  1. Writer 会先分配对应的 id，然后按照 round-robin 算法从3个 Bookie 中选取2个 Bookie；

  2. Writer 会向两个 Bookie 发送写入请求，因为 Qa 设置为2，只有收到两个 ack 响应后，才会认为这条 Entry 写入成功；

    如果写入过程中有一台 Bookie 挂了怎么办？

    1. 那么只能向另外2台 Bookie 写入数据；
    2. 这时候这个 Ledger 会新建一个 Fragment，假设挂的是A，之前 Ensemble 是 A、B、C，现在的是 B、C；
    3. 这个变化会更新到 zk 中这个 Ledger 的 meta 中。

    如果写入过程中有两个 Bookie 挂了怎么办？

    1. Ensemble 里面的存活的 Bookies 不能满足 Qw 的要求；
    2. Client 会进行一个 Ensemble Change 操作；
    3. Ensemble Change 将从 Bookie Pool 中根据数据放置策略挑选出额外的 Bookie 用来取代那些不存活的 Bookie 。

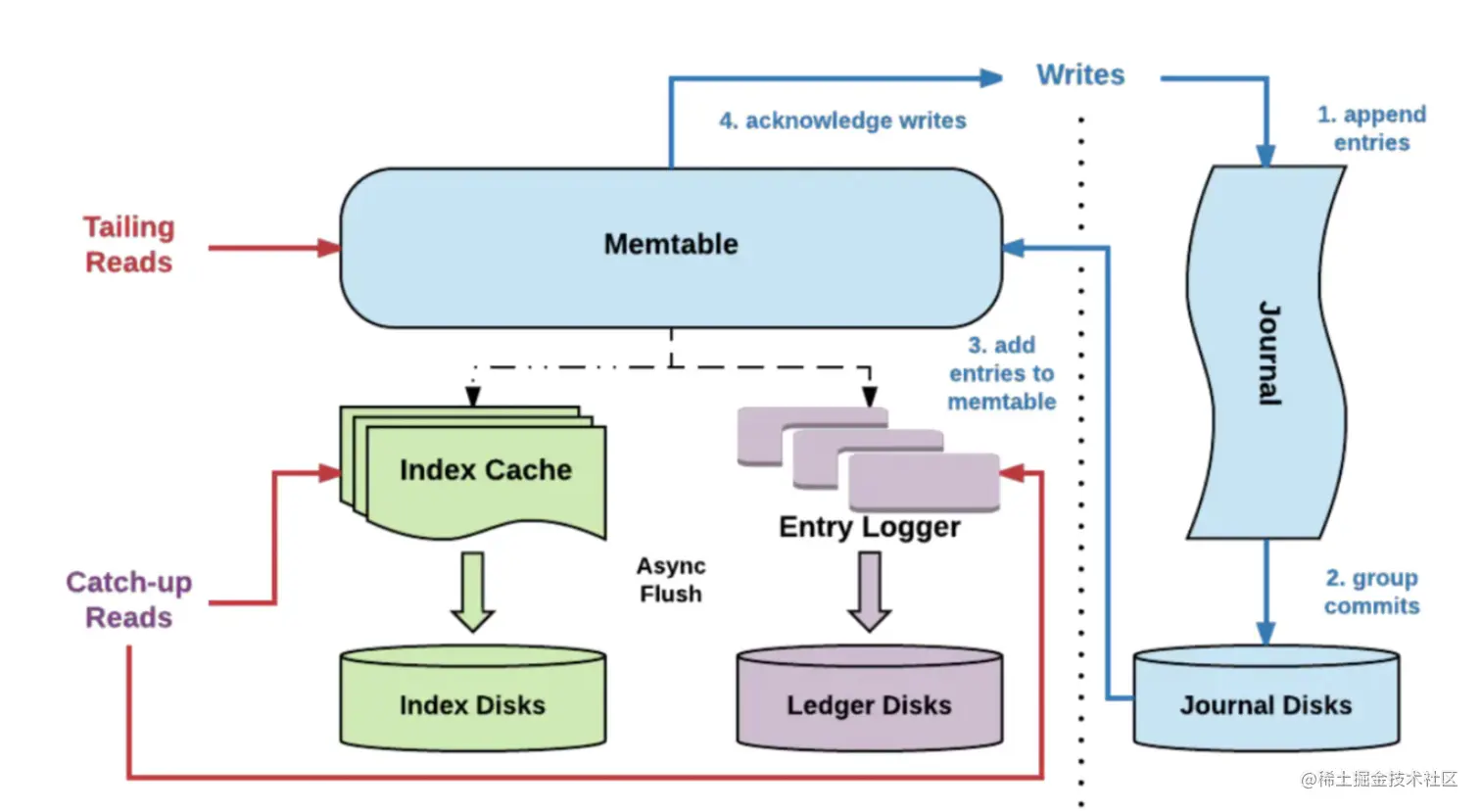

Bookie写细节

  1. 数据同时写入Journal和Memtable
  2. 写入Memtable对写入请求进行相应
  3. Memtable写满之后flush到Entry Logger和Index cache
  4. 后台线程帮助数据落盘

读取流程

  1. 在读取会选择最优的 Bookie，有了 Entry 的 id 和 Ledger 的 Ensemble 就可以根据 round-robin 计算出其所在 Bookie 信息，会选择向其中一个 Bookie 发送读请求。

    • 优化：读取时一般是选择读一段数据，如果 entries 在同一台机器上，会从同一个 Bookie 把这批 Entry 全部读取。

  2. 长尾效应处理——Speculative Read，先发送给第一个副本，如果在指定时间没有response，向第二副本发送请求，同时等待，又一个返回即读取成功。

Bookie读细节

  1. Tailing read：直接从Memtbale中读取Entry
  2. Catch-up read（滞后消费）请求：先读取Index信息，然后索引从Entry Logger文件读取Entry

一致性保证

写的一致性：

  1. 写入的数据都是先缓存在内存中，如果BK奔溃，可以根据journal中的事务信息进行数据恢复，LastLogMark记录了journal恢复位置信息
  2. LastLogMark被持久化磁盘上之后，journal在此之前的数据都可以被清除了。
  3. BK限制每个Ledger只能被一个writer写，Fencing机制防止脑裂现象出现。
  4. 每条记录会被 writer 赋予一个严格递增的 id，写成功更新Last-Add-Confirm指针。LAC 与 LAP（Pushed）差值为正在写数据

读的一致性：

所有的 Reader 都可以安全读取 Entry ID 小于或者等于 LAC 的记录

容错机制

  1. Fencing机制：严格保证一个 Ledger 只能被一个 Writer 来写

    • 触发时机：如果一个 Writer 打开一个 Ledger，发现这个 Ledger 存在，并且没有 close，这种情况下，就会触发 Fencing 策略，并且触发 Ledger Recovery。

  1. Log Recovery机制：正常关闭异常 Ledger，并将 The Last Entry 及状态更新到 metadata 中

    • 实现方式：

      1. 遍历ledger所有entry进行恢复；
      2. 利用LAC加速恢复

生产模式

  1. Shared：多个Producer可以同时往一个Topic中生产消息
  2. Exclusive：独占模式生产，只有一个Producer可以connect并生产消息，其他Producer可以启动成功，作为stand-by
  3. ExclusiveWithFencing：独占模式生产，只有一个Producer可以connect并生产消息，其他Producer启动时，老的Producer会断开链接
  4. WaitForExclusive：独占模式生产，只有一个Producer可以connect并生产消息，其他Producer会卡在创建Producer环节

消费模式

  1. Exclusive：独占订阅，在任何时间，一个消费组订阅中有且只有一个消费者来消费Topic中的消息
  2. Failover：故障切换，多个消费者可以附加到同一订阅
  3. Shard：同一个订阅，用户按照应用的需求挂载任意多的消费者
  4. key_shared:使用共享订阅，订阅中的所有消息以key-hash发送给订阅背后的多个消费者，并且一个消息仅传递给一个消费者
